Как работают и зачем нужны тепловые зазоры поршневых колец

Существует два типа колец – уплотнительные (компрессионные) и маслосъемные, оба показаны на приведенном рисунке

Само название говорит об их назначении:

• уплотнительные служат для обеспечения герметичности камеры сгорания, предупреждая проникновение из нее продуктов сгорания в картер двигателя;
• маслосъемные предназначены для удаления излишней смазки со стен цилиндра.

На старых, малооборотистых двигателях их стояло по пять-шесть штук (в зависимости от марки мотора), но на современных ДВС обычно используется три кольца – одно маслосъемное и два компрессионных.

Несмотря на различие в конструкции и назначении, у них есть одно общее – замок. Фактически так называется имеющийся промежуток между концами незамкнутой окружности. Говоря о замке, стоит помнить, что одно из его назначений – компенсировать тепловые расширения, возникающие в кольцах во время их работы.

Большинство материалов при нагревании удлиняется. При монолитной конструкции кольца, установленного в цилиндр двигателя, будут возникать напряжения, вызывающие его деформацию. Избежать этого позволяет свободное пространство между концами на кольцах.

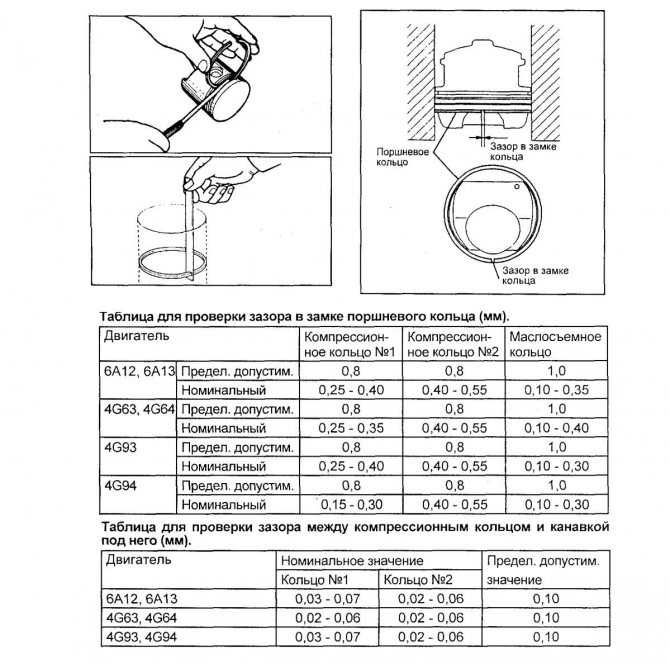

Каким может быть допустимый зазор? При установке на поршень его величина в замке должна составлять от 0,6 до 0,3 мм.

Кроме того, надо знать, что требуется выдерживать допустимый боковой зазор между кольцом и стенкой. Необходимо обеспечить его значение в диапазоне от 0,08 до 0,04 мм.

Зачем это нужно? Для понимания того, как работает уплотнительное кольцо, приведен рисунок ниже.

Под воздействием давления отработанные газы, проходя в канавке между поршнем и кольцом, воздействуют с его внутренней стороны и увеличивают усилие прижима к цилиндру. Именно для подобной цели нужен зазор, в том числе тепловой, разделяющий боковые поверхности этих элементов.

Таким образом, обеспечив в замке допустимый зазор при установке колец (между их концами, а также боковой поверхностью и поршнем), будут созданы условия для нормальной работы мотора в значительном интервале температур. Кроме того, этому способствует и правильная взаимная их установка, показанная на рисунке ниже. Главное – обеспечивается разнесенное положение замков между собой.

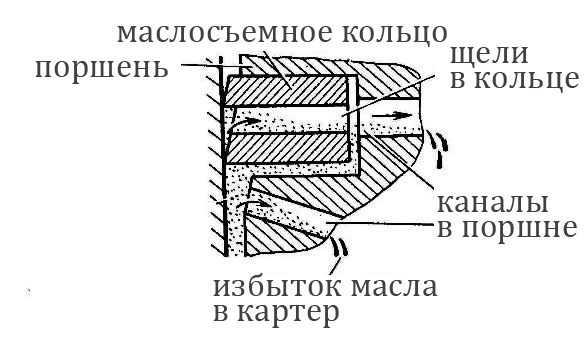

Маслосъемные кольца ставятся ниже компрессионных. Их назначение – удалять со стенки цилиндра излишки масла. Его недостаток приведет к повышенному износу деталей, а избыток – к попаданию в камеру сгорания и образованию там нагара. Как работает такое кольцо, показано ниже.

Излишки масла снимаются со стенок цилиндра и отводятся в картер двигателя.
Таким образом, поршневые кольца создают оптимальные условия для сгорания топлива в ДВС, что во многом обеспечивается их конструкцией. Кроме того, во время установки в замке создается допустимый зазор, что сохраняет их работоспособность при значительном изменении условий работы ДВС.

Конструкция современного бензинового или дизельного мотора такова, что только совместная согласованная работа отдельных узлов и механизмов позволяет получить ожидаемые характеристики. И если рассматривать сгорание топлива, то обеспечение для этого оптимальных условий зависит от поршневых колец, а также от того, насколько выдержаны тепловые зазоры в замке при установке на поршень.

Взаимозаименяемость поршневых колец — Энциклопедия японских машин

При ремонте двигателей автомобилей различных марок и моделей иногда возникают ситуации, когда нужной детали найти быстро не удается. Как правило, это означает, что нужно делать заказ, — и тогда требуемую деталь можно получить только через 5 — 12 дней из-за границы. В некоторых случаях подобный срок может оказаться нежелательным или даже неприемлемым. А есть ли способ найти альтернативные решения?

Оказывается, да, есть. По некоторым моторным деталям прослеживается явная аналогия их основных размеров у двигателей, выпускаемых или выпускавшихся различными фирмами. Например, поршневые кольца различных моделей двигателей в ряде случаев частично или полностью взаимозаменяемы. А это значит, что круг поисков существенно расширяется и вероятность найти нужные кольца значительно увеличивается. Тем более что номенклатура поршневых колец, выпускаемых различными фирмами, если не безгранична, то, по меньшей мере, огромна.

Конечно, «крутые» профессионалы, «фыркающие» при одном лишь виде детали, не имеющей «фирменной» упаковки компании-изготовителя автомобиля, могут обвинить автора в непрофессионализме и многих других смертных грехах. Так вот, этот материал — не для них. Лучше пусть займутся своим делом — заменой коленчатых валов, шатунов, блоков или головок цилиндров, которые они боятся ремонтировать, даже если те имеют незначительные дефекты. Для остальных же сообщаем некоторые подробности.

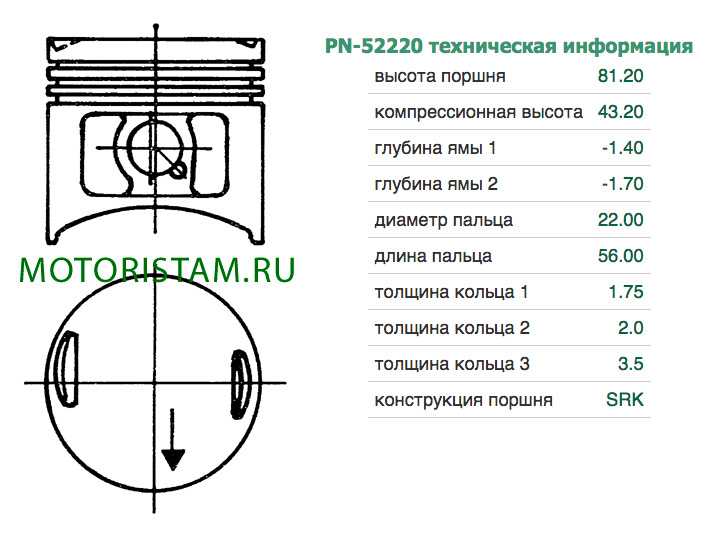

Основными размерами, по которым можно подобрать поршневые кольца, являются их высота и, конечно, диаметр цилиндра. Если найден вариант, имеющий такие же размеры, то с вероятностью 90 — 95% он подойдет. Но, чтобы быть уверенным на все 100% , нужно еще учесть следующее.

— Радиальная ширина выбранных колец должна соответствовать канавкам поршня, то есть нужно, чтобы глубина канавок не оказалась слишком малой. В подавляющем большинстве случаев компрессионные кольца у различных двигателей имеют очень близкую радиальную ширину и практически всегда подходят, чего нельзя сказать о маслосъемных кольцах. Для последних вряд ли, например, удастся замена штатного наборного кольца с двухфункциональным расширителем на коробчатое (см. «АБС-авто», июль 1998 г.), которое имеет значительно большую ширину. Поэтому помимо размеров при подборе колец необходимо уточнить их конструкцию, а лучше всего — их радиальную ширину по специальным каталогам фирм-производителей колец (Federal Mogul, Goetze, Kolbensсhmidt, Perfect Circle и другие).

Как выбрать поршневые кольца: защита от подделки

В процессе подбора деталей необходимо в обязательном порядке придерживаться ряда правил и советов, которые помогут избежать приобретения поддельных запчастей. Начнем с того, что запчасти-заменители производства известных брендов не должны иметь слишком низкую стоимость по сравнению с оригинальными деталями.

Для изготовления качественной продукции производитель должен использовать качественные материалы и задействовать современные технологии производства. Перед поиском неоригинальных заменителей рекомендуется предварительно ознакомиться со стоимостью аналогичных оригинальных запчастей.

Поршневые кольца должны быть упакованы в фирменную упаковку. Сама коробка должна быть аккуратно склеена. Надписи на коробке должны иметь четкий и одинаковый шрифт, штампы, голограммы (при известном факте использования такой защиты на оригинальной упаковке). Фасуют детали в небольшие пакеты из полиэтилена, укладывая по три кольца.

На указанном пакете должны присутствовать следующие обозначения:

• номер комплекта;
• модель двигателя;
• размер поршневых колец;

Косвенным признаком также является общее количество пакетов с кольцами. Это количество должно соответствовать количеству цилиндров конкретного двигателя, для ремонта которого предназначен данный ремкомплект.

Еще перед покупкой рекомендуется подробно осмотреть расширительные пружины. Указанные пружины должны быть с переменным шагом витков, а также обладать отшлифованной поверхностью в области торцов и наружного диаметра. Отсутствие таких признаков может указывать как на низкое качество изготовления деталей, что сильно отразится на сроке службы, так и на подделку.

Не лишним будет провести проверку профиля и высоты выступов. Если выступы минимальны или полностью отсутствуют, тогда кольца могут являться не новыми, а бывшими в употреблении. Для надежности воспользуйтесь микрометром, чтобы определить номинальный и ремонтный размер колец.

Во время подбора компрессионных колец тактильно прощупайте фаску, которая находится на одной или обеих сторонах по наружному диаметру кольца. На изделиях низкого качества указанные фаски отсутствуют. На качественных кольцах также просматриваются торцы, которые по оттенку светлее и имеют слегка закругленную форму.

Хромированные поршневые кольца и кольца без такого покрытия по цвету идентичны, но вариант с нанесенным хромом отличается от аналога без хрома особыми выступами. На кольцах без покрытия такие выступы несимметричны. Наличие хрома также придает компрессионным кольцам характерный матовый оттенок, в то время как поршневые кольца без хрома имеют стальной отблеск.

Маркировка поршней ВАЗ

По статистике, маркировкой ремонтных поршней чаще всего интересуются владельцы или мастера по ремонту двигателей автомобилей ВАЗ. Далее приведем информацию по различным поршням.

ВАЗ 2110

Для примера возьмем двигатель автомобиля ВАЗ-2110. Чаще всего в данной модели используются поршни с маркировкой 1004015. Изделие производится непосредственно на ОАО «АвтоВАЗ». Краткая техническая информация:

• номинальный диаметр поршня — 82,0 мм;
• диаметр поршня после первого ремонта — 82,4 мм;
• диаметр поршня после второго ремонта — 82,8 мм;
• высота поршня — 65,9;
• компрессионная высота — 37,9 мм;
• рекомендованный зазор в цилиндре — 0,025…0,045 мм.

Непосредственно на корпусе поршня может быть нанесена дополнительная информация. Например:

• «21» и «10» в районе отверстия под палец — обозначение модели изделия (другие варианты — «213» обозначает двигатель ВАЗ 21213, а к примеру, «23» — ВАЗ 2123);
• «ВАЗ» на юбке с внутренней стороны — обозначение производителя;
• буквы и цифры на юбке с внутренней стороны — специфическое обозначение литейного оборудования (расшифровать его можно с помощью документации производителя, но в большинстве случаев эта информация бесполезна);
• «АЛ34» на юбке с внутренней стороны — обозначение литейного сплава.

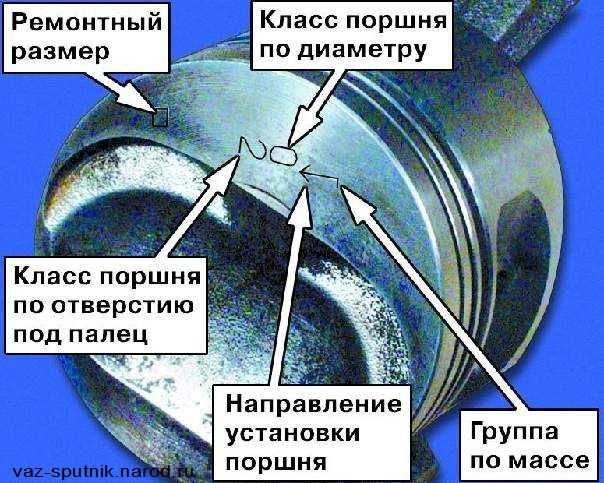

Основные маркировочные символы, наносимые на днище поршня:

• Стрелка — это маркер ориентации, указывающий направление в сторону привода распределительного вала. На так называемых «классических» моделях ВАЗ иногда вместо стрелки можно встретить букву «П», что означает «перед». Аналогично, тот край, где изображена буква, нужно направлять в сторону движения машины.
• Один из следующих символов — A, B, C, D, E. Это маркеры класса диаметра, показывающие отклонение в значении по наружному диаметру. Далее приведена таблица с конкретными значениями.
• Маркеры группы массы поршня. «Г» — нормальная масса, «+» — увеличенная на 5 грамм масса, «-» — уменьшенная на 5 грамм масса.
• Одна из цифр — 1, 2, 3. Это маркер класса отверстия поршневого пальца, определяет отклонение по диаметру отверстия под поршневой палец. В дополнение к этому имеется цветовое обозначение данного параметра. Так, краска наносится на внутреннюю сторону днища. Синий цвет — 1 класс, зеленый цвет — 2 класс, красный цвет — 3 класс. Далее приведена дополнительная информация.

Признаки и причины износа (поломки) поршневых колец

На автомобилях ВАЗ в процессе эксплуатации происходит износ двигателя, так же выходят из строя ПК. Кольца могут:

• ломаться на две или несколько частей;
• изнашиваться по толщине;
• иметь общий износ.

Часто поломка деталей происходит вследствие перегрева ДВС, в этом случае в цилиндрах уменьшается компрессия, и мотор теряет мощность. Признаками неисправных ПК является:

• сизый дым из трубы глушителя, особенно часто он проявляется после долгой работы на холостых оборотах при резком нажатии на педаль газа;
• повышенный расход масла в двигателе;
• падение мощности, мотор перестает тянуть;
• закоксовывание свечей зажигания.

Если появляются признаки неисправности в поршневой группе, в первую очередь меняются поршневые кольца. Но замена ПК не всегда дает нужный эффект, часто после ремонта мотор продолжает дымить и расходовать масло. Причина здесь простая – имеется износ в самих цилиндрах. В блоке обычно гильзы изнашиваются неравномерно – они приобретают овальную форму, из-за выработки поршневые кольца не прилегают плотно к стенкам цилиндров и не обеспечивают герметичность.

Рекомендации при монтаже уплотнительных колец резиновых круглых:

При установке резиновые кольца следует предохранять от перекосов, скручивания, механических повреждений и порезов.

Поверхности сопрягаемых деталей должны быть чистыми, не содержать абразивных продуктов и продуктов коррозии.

Поверхность рекомендуется смазывать смазкой, инертной к материалу колец, или рабочими жидкостями, обладавшими хорошими смазывающими свойствами

После хранения при отрицательной температуре детали перед монтажом должны быть выдержаны при температуре (20±5)°С не менее 24 ч или при температуре (50±2)°С не менее 2 ч.

Положительные моменты использования колец круглого сечения в качестве уплотнений:

Кольца круглого сечения обычно одноразового использования.

Производители настоятельно не рекомендуют использовать кольца повторно после разборки узла и советуют применять новые кольца.

Кольца с круглым сечением – уплотнительный элемент, способствующий стабильному функционалу различной техники и обеспечивающий безаварийную работу. Данные уплотнения применяются с различным оборудованием. Обычно, их установка предусмотрена в гидравлической, смазочной и пневматической системах. Наиболее часто данные кольца встречаются в конструции следующих устройств:

• гидроцилиндры
• пневмоцилиндры
• валы
• форсунки
• двигатели
• в соединениях труб

Изготавливаются кльца из маслобензостойкой резины. В процессе изготовления применяют всевозможные группы резин, которые соответствуют ГОСТ 18829-73. Температура рабочей среды от -50 °C до +130 °C. Уплотнительные кольца служат для поддержки герметичности. Также обеспечивают защиту от проникновения газов и жидкостей внутрь.

Ниже представлена таблица размеров уплотнительных колец по ГОСТ 9833-73. Расшифровка маркировки «Кольцо уплотнительное круглого сечения 024х027х19»:

• 024 – диаметр штока (24 мм)
• 027 – диаметр цилиндра (27 мм)
• 19 – диаметр сечения (1,9 мм), умноженный на 10

Кроме представленных размеров наша компания может изготовить уплотнительные кольца на заказ по индивидуальному чертежу (любые нестандартные размеры диаметром до 2 метров).

Если вам нужна консультация для подбора размера и материала кольца обратитесь к нашим специалистам:

Какие кольца лучше

Вопрос, какие поршневые кольца лучше приобрести для замены, не дает покоя многим автовладельцам. При имеющемся многообразии выбор сделать нелегко

Ответить можно так: если цель замены– восстановление нормальной работоспособности мотора, вполне достаточно штатных, если же владелец хочет улучшить характеристики двигателя, лучше обратить внимание на более «навороченные» изделия, например, хромированные или молибденовые

Капитальный ремонт или тюнинг двигателя обычно предполагает необходимость полной разборки ДВС для замены элементов ЦПГ и КШМ. В ходе выполнения работ в ряде случаев необходимо растачивать блок цилиндров, затем производится хонингование цилиндров. Далее требуется точный подбор поршней по размерам гильз, параллельно меняются поршневые кольца, поршневые пальцы и шатуны, производится замена или ремонт коленчатого вала и т.д.

Замена поршневых колец и самих поршней на бензиновом или дизельном моторе предполагает максимальное уплотнение щелевых зазоров. В данной статье мы поговорим о том, как правильно сделать подбор поршней, а затем подобрать к ним подходяще по размеру поршневые кольца.

Читайте в этой статье

Анатомия поршневых колец

Не следует думать, что для всех колец из комплекта применяется один и тот же металл. На применяемый материал основное влияние оказывает расположение поршневых колец на поршне. Поскольку все поршневые кольца работают в разных условиях, то и требования, предъявляемые к сплавам, из которых они изготовлены, различны.

Первое компрессионное кольцо

В наиболее тяжелых условиях находятся первые компрессионные кольца, поэтому к ним предъявляются наиболее высокие требования по жаростойкости и сопротивляемости износу. Чаще всего их изготавливают из чугуна с противоизносной вставкой из молибдена.

На первый взгляд все компрессионные кольца выглядят одинаково, однако их конфигурация может существенно различаться. Например, верхнее может быть немного перекручено. В результате с поверхностью цилиндра контактирует только его кромка, а не вся поверхность. Благодаря этому, уменьшаются потери на трение, и сокращается время приработки.

Другой тип – компрессионные кольца с L-образным участком. Их отличительная особенность – способность менять степень уплотнения в зависимости от давления, оказываемого рабочими газами на тыльную часть большого L-образного выступа. Под давлением они расширяются, улучшая компрессию (во время такта сжатия), когда давление уменьшается, диаметр наоборот, уменьшается, при этом уменьшается трение и износ деталей. Какие из колец лучше, каждый решает сам, поскольку у всех имеются свои преимущества.

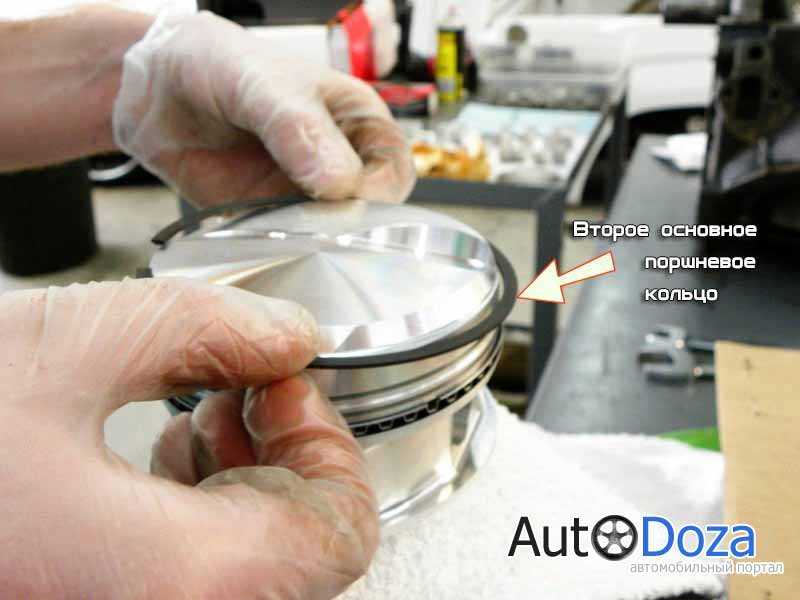

Второе компрессионное кольцо

Условия его работы менее напряженные, поэтому требования, предъявляемые к материалу, из которого оно изготовлено, менее жесткие. Второе компрессионное кольцо выполняет двойную задачу:

1. обеспечивает дополнительное уплотнение, задерживая газы, прорвавшиеся через первое;
2. работает наподобие скребка, препятствуя попаданию моторного масла в камеру сгорания.

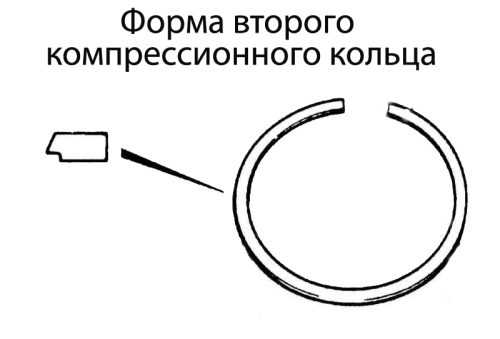

Нередко вторые компрессионные кольца имеют форму усеченного конуса, т.е. диаметр верхней части меньше, чем диаметр нижней. Благодаря такой конструкции, при движении поршня вниз со стенок цилиндра удаляется масло.

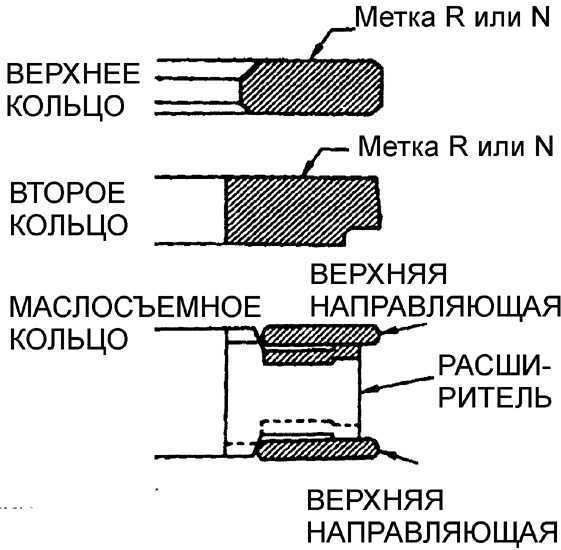

Оба компрессионных кольца имеют только одно правильное положение для установки, переворачивать их ни в коем случае нельзя, иначе они будут неправильно работать. Для предотвращения ошибок при монтаже на их верхней стороне ставится маркировка, например, «Т» или «TOP».

Маслосъемные кольца

Они устанавливаются под компрессионными. В отличие от последних, их поверхность не сплошная, она имеет окошки, предназначенные для отвода моторного масла. В современных двигателях маслосъемные кольца устанавливаются по одному на каждый поршень, раньше они устанавливались по несколько, особенно в двигателях, предназначенных для стационарного использования.

Тепловой зазор поршневых колец

ПК представляют собой пружинные диски с одним разрезом – при установке на поршень они разжимаются, а в гильзе плотно прижимаются к ее стенкам. Чтобы достигалось максимальное сжатие рабочей смеси, стенки цилиндров должны быть максимально гладкими (без дефектов), а форма внутренней полости идеально круглой. На поршне ПК размещаются в специальных канавках, причем, они посажены неплотно, и на холодном поршне перемещаются в канавках свободно.

Поршневые кольца имеют тепловые зазоры:

Зазоры обязательно должны быть определенными, если они больше или меньше положенного значения, поршневая группа быстро выйдет из строя. Следует учитывать тот фактор, что при нагреве металл расширяется, и если тепловой зазор ПК будет слишком маленьким, поршневая группа начнет перегреваться. При больших зазорах не обеспечивается герметичность, возникают потери мощности.

Для легковых автомобилей, как правило, устанавливаются следующие зазоры:

1. между канавками и КПК – от 0,02 до 0,08 мм (для верхнего кольца зазор должен быть немного больше);
2. между канавками и МПК – от 0,05 до 0,06 мм;
3. на стыке – от 0,25 до 0,5 мм.

По мере износа зазоры в ПК увеличиваются, и они не должны превышать:

1. между кольцом и канавкой – 0,15 мм;
2. на стыке – 1,0 мм.

Какие кольца лучше

Производители предлагают потребителю большое количество вариантов, на рынке автозапчастей можно найти самые разные детали, исполненные при помощи различных материалов. Автомобилисту, не сталкивающемуся с выбором элементов сложно определить, какие поршневые кольца лучше поставить.

Материалы, применяемые в конструкции, покрытие, допуски, а также геометрия колец отличны у разных вариаций, это нужно учитывать при подборе. Максимальная нагрузка при функционировании мотора приходится на верхнее кольцо, потому они обычно изготовлены из высокопрочного чугуна и покрываются хромом либо молибденом с целью повышения износостойки и снижения трения при контактах с поверхностью цилиндра.

Немаловажную роль играет и производитель деталей, какой из них является самым лучшим – вопрос спорный. Сегодня в их разнообразии может потеряться даже бывалый автомобилист

Чтобы хоть немного сориентироваться при покупке стоит обратить внимание на рейтинг производителей:

1. Glico – мировой лидер по производству автозапчастей. Страна производитель – Германия. Стоимость изделий высока, но качество сравнимо с оригинальными деталями. Компанией выпускаются запчасти более чем для 5000 марок двигателей.
2. AE – известнейший бренд, среди огромного ассортимента продукции есть и уникальные детали для французских авто. Страна происхождения – Великобритания.
3. NE – германская компания выпускает бюджетные поршневые кольца достойного качества, является поставщиком на конвейер к японским автомобилям Хонда, Мазда, Хендай, Киа, Ниссан, Митцубиси, Тойота, Субару, Сузуки и пр..
4. Kolbenschmidt – германский производитель выпускает фильтры и детали моторной группы высокого качества.
5. Mahle Original – изготовитель деталей поршневых групп очень высокого качества, ценник недешёвый. Завод компании находится в Германии, откуда ведутся и поставки на конвейер Ауди, БМВ, Форд, Фиат, Хонда, Хендай, Ниссан, Опель, Шкода, Тойота, Фольксваген и других.
6. SKF – шведская компания, являющаяся одним из крупнейших производителей в мире подшипников, систем смазки и мехатроники. Производство ведётся более чем на 140 предприятиях в 32 странах.
7. Ashika – ассортимент итальянской торговой марки включает моторную группу. Изделия подходят для ремонта ТС азиатского, европейского и американского происхождения, производятся оригинальные запчасти для автомобилей Хендай, Дэо, Киа.
8. Goetze – известный производитель поршневых колец, как и бренд Nural, под которым выпускаются поршни и цилиндры для различных видов двигателей, принадлежит германскому концерну Federal-Mogul. Продукция поступает на сборочные конвейеры мировых автогигантов Форд, БМВ, Фиат, Рено и других.

Следует отметить, что рынок автозапчастей полон подделок на многие известные бренды, зарекомендовавшие себя высоким уровнем качества. Чтобы уберечься от покупки фальсификата, лучше приобретать изделия у проверенных дилеров, официальных представителей, имеющих на всю реализуемую продукцию сертификаты и предоставляющих документы по первому требованию покупателя.

Рейтинг для различных двигателей ICE Lifan

При установке новых колец двигателя, которые не имеют внешних дефектов, нет необходимости измерять осевые зазоры. Вот почему значения этих зазоров не приводятся в литературе по ремонту. Но зазор в кольцевом замке должен быть измерен и оценен с использованием рекомендаций производителя. Предельные значения зазоров в замке приведены ниже.

Солано 620

Двигатель седана модели Solano 620 аналогичен двигателю Toyota 4A-FE, объем которого составляет 1,6 литра. Поэтому мы будем использовать рекомендации этой компании (Toyota):

• Верхняя компрессия: 0,250. 0,450 (1,050);
• Нижнее сжатие (AE-92, AT-180): 0,150. 0,400 (1000);
• Нижнее сжатие (AE-101, AT-190): 0,350. 0,600 (1200);
• Масляный скребок: 0,100. 0,500 (1100).

Максимальный лимит указан в скобках. Если оно превышено, необходимо провести капитальный ремонт. Сверлить блок и так далее.

X60 кроссовер

Здесь у нас есть двигатель, похожий на кроссовер Toyota RAV4 (1.8). Поэтому мы снова используем рекомендации Toyota:

• Верхняя компрессия: 0,250. 0,450 (1,050);
• Нижнее сжатие: 0,350. 0,600 (1200);
• Масляный скребок: 0,150. 0,500 (1050).

Мы надеемся, что здесь нет вопросов. Значения подходят для двигателя 1ZZ-FE (1,8 л).

Обратите внимание, что детали поршня предъявляют очень высокие требования к качеству. Это потому, что на них влияют силы инерции, газовые силы и высокие температуры. Дизайн комплекта, его размеры и требуемые размеры, соответствие выбранного материала, точное внедрение технологий производства

Все это необходимо для длительного технического обслуживания. Но здесь мы не учли зазор в поршневых кольцах. Посмотрим, что это

Дизайн комплекта, его размеры и требуемые размеры, соответствие выбранного материала, точное внедрение технологий производства. Все это необходимо для длительного технического обслуживания. Но здесь мы не учли зазор в поршневых кольцах. Посмотрим, что это.

Маркировка поршней «Тойота»

У поршней на двигателях «Тойота» также имеются свои обозначения и размеры. Например, на популярной машине Land Cruiser поршни обозначаются английскими буквами A, B и C, а также числами от 1 до 3. Соответственно, буквы означают размер отверстия под поршневой палец, а цифры — размер диаметра поршня в районе «юбки». Ремонтный поршень имеет +0,5 мм по сравнению к стандартному по диаметру. То есть, у ремонтных меняются лишь обозначения букв.

Обратите внимание, что при покупке бывшего в употреблении поршня необходимо замерить тепловой зазор между юбкой поршня и стенкой цилиндра. Он должен находиться в пределах 0,04…0,06 мм

В противном случае необходимо проводить дополнительную диагностику двигателя и при необходимости выполнять ремонт.

Признаки и причины износа (поломки) поршневых колец

На автомобилях ВАЗ в процессе эксплуатации происходит износ двигателя, так же выходят из строя ПК. Кольца могут:

1. ломаться на две или несколько частей;
2. изнашиваться по толщине;
3. иметь общий износ.

Часто поломка деталей происходит вследствие перегрева ДВС, в этом случае в цилиндрах уменьшается компрессия, и мотор теряет мощность. Признаками неисправных ПК является:

1. сизый дым из трубы глушителя, особенно часто он проявляется после долгой работы на холостых оборотах при резком нажатии на педаль газа;
2. повышенный расход масла в двигателе;
3. падение мощности, мотор перестает тянуть;
4. закоксовывание свечей зажигания.

Если появляются признаки неисправности в поршневой группе, в первую очередь меняются поршневые кольца. Но замена ПК не всегда дает нужный эффект, часто после ремонта мотор продолжает дымить и расходовать масло. Причина здесь простая – имеется износ в самих цилиндрах. В блоке обычно гильзы изнашиваются неравномерно – они приобретают овальную форму, из-за выработки поршневые кольца не прилегают плотно к стенкам цилиндров и не обеспечивают герметичность.

Как заменить поршневые кольца самостоятельно

Конечно, замена колец – процедура довольно трудоемкая. Она требует аккуратности и определенных умений, но по большому счету сложного в ней ничего нет (если не снимать двигатель). Для этого нужно:

• снять головку блока цилиндров, соблюдая все рекомендации производителя автомобиля;
• слить масло, снять защиту маховика и поддон картера двигателя;
• снять маслозаборник;
• провернув коленвал, установить нужный поршень в нижнюю мертвую точку;
• открутить крышку шатуна и снять ее;
• вытащить поршень вместе с шатуном из цилиндра, толкая его вверх деревянной рейкой;
• очистить поршень от нагара. По его маркировке установить класс поршня, приобрести соответствующий ему новый комплект поршневых колец;
• каждое новое кольцо перед установкой сначала вставляется в цилиндр для проверки зазора в замке. Зазор должен соответствовать величине, указанной в руководстве по эксплуатации автомобиля. Если он меньше необходимого, то торцы замка аккуратно подпиливаются надфилем;
• поршни тщательно очищаются от нагара. Отверстия, предназначенные для слива масла, также прочищаются подходящей деревянной палочкой. Очищенные канавки смазываются чистым моторным маслом;
• одеваются кольца начиная с маслосъемного. На одной из сторон кольца стоит маркировка «ТОР» (вверх), которая указывает, как оно должно быть установлено в поршень. Замки должны устанавливаться через 120 градусов относительно друг друга. Это исключит сквозное проникновение через них газов. Нельзя одевать кольца «витком», такая установка может сопровождаться появлением микротрещин, которые приведут к их поломке;
• произвести сборку в обратной последовательности, параллельно очищая все чистой ветошью и смазывая свежим моторным маслом. Поршни должны устанавливаться именно в те цилиндры, откуда они были сняты. Также и крышки шатунов с шатунными вкладышами должны надеваться на те же шатуны, с которых их сняли.

Если износ шатунных вкладышей позволяет использовать их повторно, то замену делать не стоит, так как для этого понадобится расточить шейки коленвала. Самостоятельно такую работу без опыта качественно выполнить не получится.

Инструменты, необходимые для проведения работ

Для замены колец понадобятся:

• наборы рожковых и накидных ключей, а также вороток с удлинителем и головками номиналом от 10 – 19;
• динамометрический ключ;
• спец. обжим (оправка).

Кроме того, понадобится герметик устойчивый к воздействию масла. Он пригодится во время установки прокладок поддона картера и клапанной крышки.

И вроде бы ничего сложного в перечисленных выше действиях нет, если замену производить не снимая двигатель с автомобиля. Однако есть нюансы, без учета которых двигатель с новыми кольцами долго не проработает. Когда цилиндр достигает предельной стадии износа, на поверхности его зеркала образуется «ступенька». Ударившись об нее, новое кольцо либо сразу сломается, либо получит трещину, которая в итоге все равно приведет к его поломке. Кроме того, канавки старого поршня также имеют износ, поэтому притирка новых колец к цилиндру будет затруднена или вовсе невозможна. Это значит, что дефектовку поршневой группы и цилиндров лучше доверить профессионалам.

Расточкой и хонингованием цилиндров также должны заниматься квалифицированные специалисты. К тому же эту работу выполнить без снятия двигателя невозможно. Поэтому перед тем как браться за дело, стоит хорошо подумать, реально оценить свои силы и возможности. Чтобы результатом ремонта не стала замена поршневой группы в целом, или того хуже – не пришлось бы сдавать двигатель в капитальный ремонт.

Виды поршневых колец

В зависимости от своего назначения, поршневые кольца разделяются на такие виды:

Ранее на поршнях старых двигателей с невысокими показателями мощности устанавливалось большое количество колец. Теперь, для большинства моделей авто используется по три кольца. Устанавливаются они в следующем порядке.

1. Верхнее компрессионное. Оно имеет молибденовую противоизносную вставку.
2. Второе компрессионное.
3. Маслосъемное.

Маслосъемное кольцо состоит из трех частей. Это – верхняя и нижняя маслосъемные пластины, а между ними расположен тангенциальный расширитель.

Именно так выглядит набор поршневых колец для современных бензиновых двигатель. В зависимости от года выпуска автомобиля, могут применяться и другие комплекты деталей.

Компрессионные поршневые кольца предназначаются для уплотнения поверхностей поршня и цилиндра, они же предотвращают проникновение газа в камере сгорания и обеспечивают отвод тепла.

Эти виды деталей так или иначе отличаются друг от друга. Стоит учитывать и тот факт, что различные производители могут изменить конструкцию и материал колец, таким образом повышая их показатели прочности и улучшая работоспособность агрегата.

Материалы, применяемые для изготовления

Как уже было сказано, от материала данных деталей будет зависеть срок их службы и показатели производительности. Изготавливаться они могут из таких сплавов:

• чугун. Его структура позволяет удерживать моторное масло, значительно увеличивая срок эксплуатации детали. Как правило, чугун покрывается хромом;
• пластичный чугун, являющийся производной обычного чугуна. Материал сохраняет все основные свойства сплава, но при этом имеет хорошую способность к упругой деформации. Это значительно упрощает установку;
• нержавеющая сталь стала применяться только в последнее время. В нее входит большее количество хрома, кроме того, она лучше чугуна переносит температурные нагрузки;
• чугунные детали покрывают молибденом, что значительно увеличивает их эксплуатационные характеристики и продлевает срок службы. Именно чугунные детали с молибденовым покрытием в последнее время применяются чаще всего.

Верхнее компрессионное

Существует достаточно большое количество конфигураций этих деталей, но их различия уловить достаточно сложно. К примеру, иногда они имеют несколько перекрученную форму.

Основное назначение – это ускорение приработки поверхностей поршневых колец со стенками цилиндров. Если деталь имеет несколько перекрученную структуру, то его поверхности достаточно быстро уплотняются в канавке цилиндра.

Нижнее и маслосъемное

Второе компрессионное обычно имеет большее уплотнение с поверхностью канавки, и его основная функция состоит в том, чтобы не пропускать газы в камеру и предотвращать попадание масла в камеру сгорания. В противном случае может возникнуть детонация. Оно, по сути, нормирует количество масла между верхним компрессионным и маслосъемными кольцами.

Последнее полностью снимает масло с поверхности стенок цилиндра.

Рекомендации для условий хранения колец резиновых уплотнительных.

Кольца должны храниться в закрытом помещении при температуре от 0 до 25°С, находиться на расстоянии не менее 1 м от отопительных приборов и не подвергаться воздействию солнечных лучей и веществ, разрушающих резину.

Допускается хранение упакованных колец под навесом и в неотапливаемых складах, а также их транспортирование при температуре от минус 50°С до плюс 50°С, в том числе хранение при температуре от 26°С до 50°С, в течение не более 60 суток в пределах гарантийного срока хранения.

При хранении запрещается подвергать резиновые кольца какой-либо деформации.

Резинотехнические изделия (РТИ), в частности кольца резиновые обладают склонностью к старению.

Старение резин обусловливается окислением каучука под действием кислорода из воздуха, а также разрушающим влиянием тепла, света, озона, механического утомления.

Изменение свойств резин в естественных условиях хранения называют естественным старением. Это нужно учитывать при длительном хранении резиновых колец.
