Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

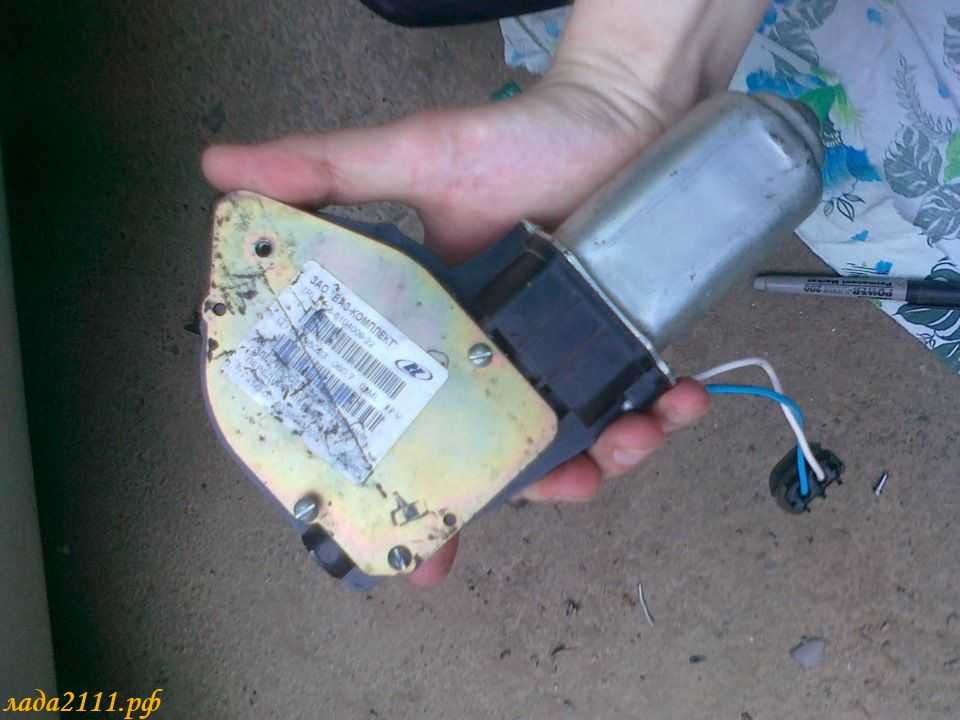

1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.

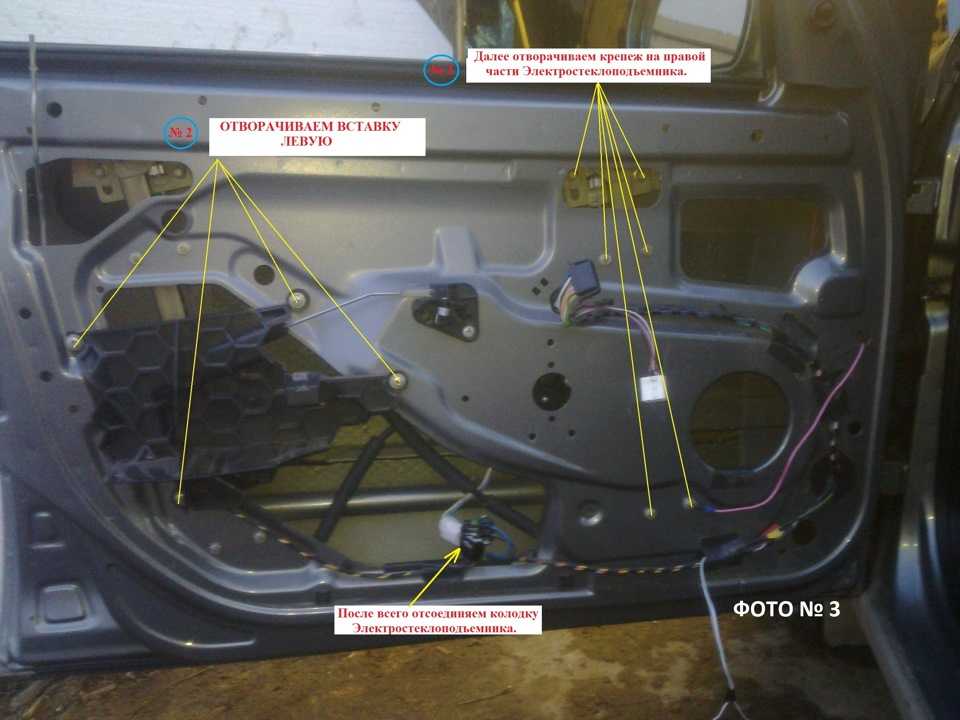

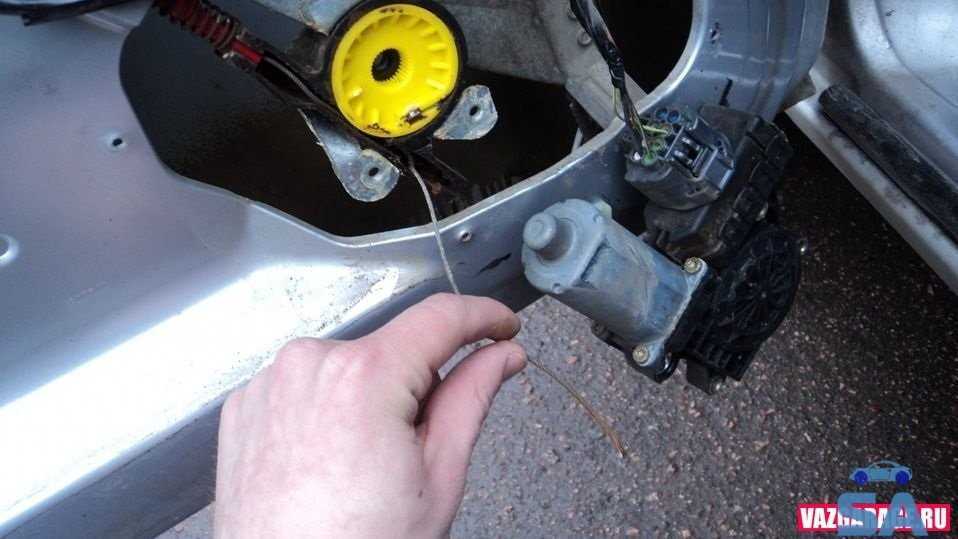

4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

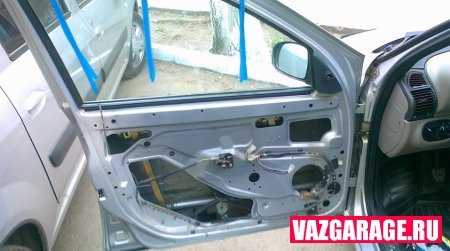

1. Сначала снимите обшивку дверей.

2. Отключите все провода.

3. Отсоедините редуктор и замените его на новый.

Не работает стеклоподъемник — ремонт

Если на вашем автомобиле перестал работать стеклоподъемник, то на это может быть множество причин. Но, в целом, все проблемы можно объединить в две большие группы: сбои в электрике и механические дефекты механизма. В обоих случаях, все можно исправить своими руками. В рамках данной статьи, мы разберем основные проблемы из обоих групп.

Проблемы стеклоподъемников связанные с электрикой

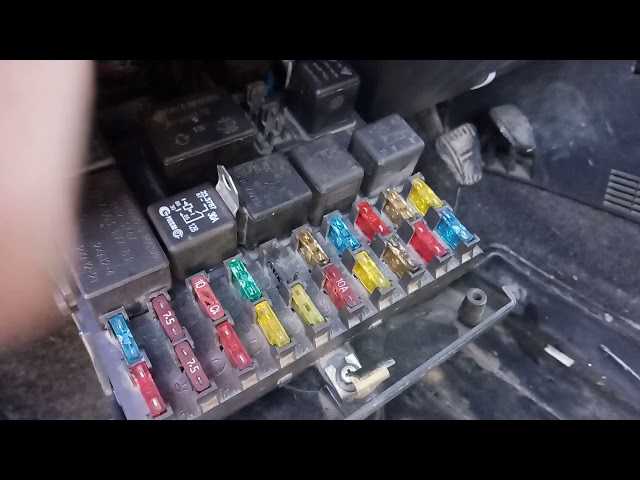

Первое, что вам нужно сделать, это проверить целостность предохранителя, который отвечает за стеклоподъемники. Например, в «десятке», за это отвечает предохранитель с маркировкой F5.

Если обнаружится, что он неисправен, то меняем его, если же он окажется целым, то нам следует произвести замер напряжения на клеммах электрического двигателя стеклоподъемников. Сделать это можно либо при помощи обычной двенадцати вольтовой лампочки, либо при помощи мультиметра.

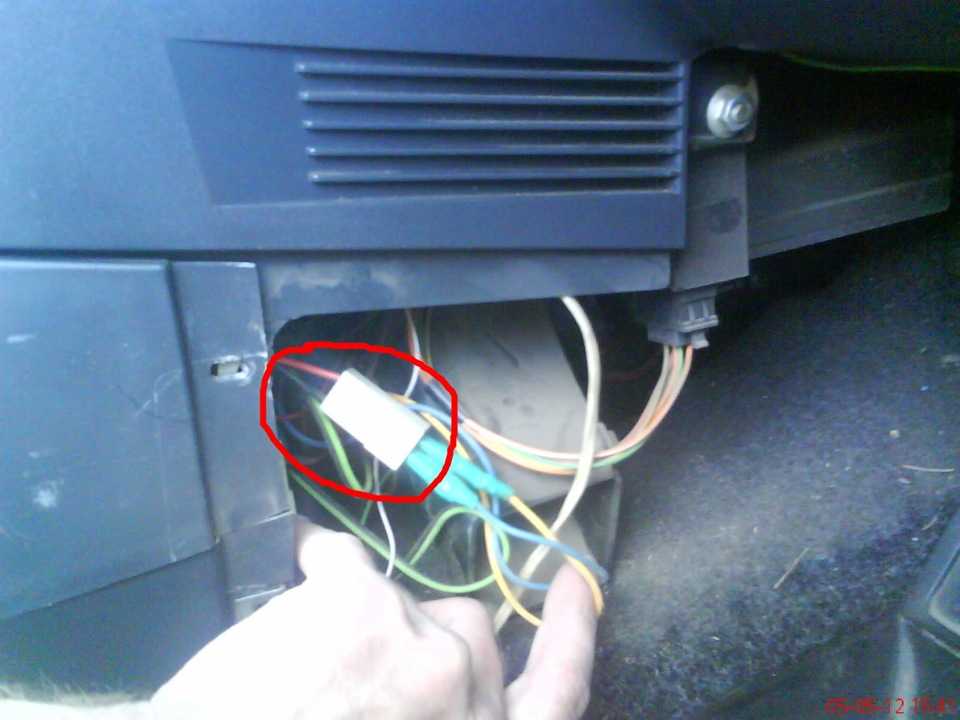

Если обнаружится, что напряжения нет, следует очень внимательно обследовать электрическую проводку системы стеклоподъемников, а также уделить внимание реле и блоку управления

• Бывают случаи, когда после открытия кнопкой стекла, оно само тут же закрывается, или кнопка не функционирует, пока не повернете ключ зажигания, вам следует прочистить ее контакты, а также, в случае необходимости, произвести замену этого устройства управления.
• Напомним, что в предыдущей статье мы рассматривали как сделать фаркоп своими руками.

Механические проблемы стеклоподъемников

Если вы обнаружите, что на электрический моторчик системы стеклоподъемников поступает электрический ток, но при этом стекла не движутся, значит, им что-то мешает, либо, что реже, неисправен электромотор.

По каким же причинам может не работать электромотор стеклоподъемников? Самой распространенной причиной, является залипание и западание щеток привода электродвигателя.

Чтобы проверить данную проблему, вам следует провернуть ключ зажигания, нажать на кнопку стеклоподъемника и начать слегка постукивать по двери. Если стекла начнут двигаться, значит, проблема именно в этом.

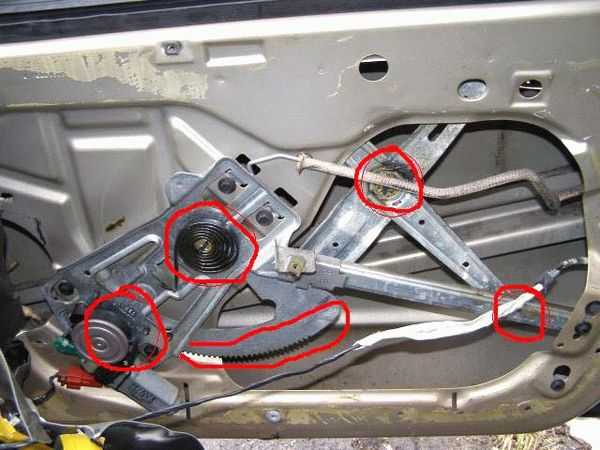

Если вы слышите при нажатии кнопки рычание, но стекло не двигается, то значит, механизм заело. В большинстве случаев это связано с тем, что сильно изношена пластиковая шестеренка, которая распложена в редукторе. Ее нужно заменить.

Если вы слышите при подъеме и опускании стекла очень громкий шум, то должен заменить подшипник, который расположен в редукторе электромотора системы стеклоподъемников.

В некоторых случаях, стеклоподъемники могут не работать даже после замены моторчика. Если в таком случае идет шум, то с высокой долей вероятности был перетерт тросик. Чаще всего это связано с тем, что произошла перетяжка стеклоподъемников.

Если стекло открылось, но закрываться не хочет, но при этом поддается поднятию руками, то проблема снова с тросиком, он либо порвался, либо просто выскочил из направляющих.

Иногда, при попытке закрыть стекло, оно просто дергается, но не двигается. Данная проблема связна с тем, что либо перекосилось стекло, либо в ролик или рельсу попал какой-то инородный предмет.

Иногда со стеклоподъемниками нет никаких особенных проблем, они просто плохо работают. В таких случаях, вам следует смазать все механические элементы и отрегулировать положение стекла. То же самое касается и случаев, когда движение стекла происходит очень медленно.

Механическая проблема

Если напряжение на двигатель стеклоподъемника поступает, а стекло не двигается, значит что то мешает этому, либо неисправен электродвигатель стеклоподъемника.

Почему не работает мотор стеклоподъемника? Одна из причин — западение или залипание щеток двигателя привода. Чтобы проверить это, следует включить зажигание и нажать на кнопку стеклоподъемника, одновременно постукивая по двери автомобиля несколько раз. Щетки отлипнут и ЭСП заработает. Как отремонтировать стеклоподъемник в этом случае? Следует снять кожух моторчика и вытащить ротор. Нагар в местах прикосновений щеток зачистить мелкой наждачной бумагой.

Не работает электростеклоподъемник, слышно рычание, а стекло стоит на месте, либо стеклоподъемник заедает. Возможно износилась пластиковая шестерня в редукторе, в результате она плотно прихватывается в крайнем закрытом положении, либо проскальзывает и поэтому трещит.

Перестали работать стеклоподъемники, но при нажатии на кнопку есть шум, причем замена моторчика не помогла? Возможно перетерся тросик стеклоподъемников из-за перетяжки.

Еще одна неисправность стеклоподъемника, когда стекло как бы дергается, пытаясь закрыться. Скорее всего дело в перекосе стекла, либо что-то попало на рельс или ролик.

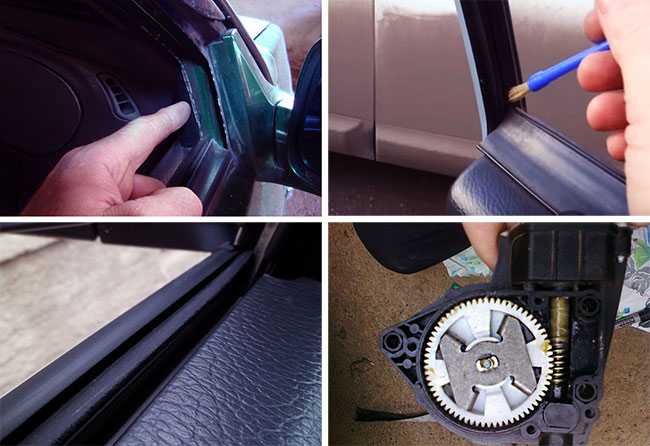

Плохо работают стеклоподъемники. Попробовать смазать механизм стеклоподъемника, а также направляющие стекла. Если это помогает лишь на время, тогда пробуйте отрегулировать стекло и сам стеклоподъемник.

Если стеклоподъемники работают медленно, попробовать смазать механизм стеклоподъемника, а также направляющие стекла. Возможно это максимальная скорость их работы, поэтому единственным правильным решением будет их замена на новые (см. какие ЭСП выбрать).

Приходилось ли Вам ремонтировать стеклоподъемники ?

http://autocentrum.ru/articles/elektropaket/18772-pochemu-na-vaz-2110-steklopodemnik-ne-rabotaet-remont-zamena-i-shema-podklyucheniya-bloka-upravleniya.htmlhttp://rem-vazik.ru/ne-rabotayut-steklopod-emniki-na-vaz-2110-prichiny.htmlhttp://driving24.ru/polomki-steklopodemnikov-vaz-2110-i-ix-remont/http://masteravaza.ru/salon/steklo-salon/ne-rabotaet-steklopodemnik-na-vaz-332http://xn--2111-43da1a8c.xn--p1ai/repear/1007-steklopodyemnik-dont-work.html

Процесс демонтажа и замены устройства

Если вы решили произвести ремонт передних или задних СП либо их замену, то вам наверняка будет известно, как снять устройство. Процедура демонтажа и подключения нового стеклоподъемника может отличаться. Здесь все зависит от вида СП, а также конструктивных особенностей авто.

Рассмотрим процесс замены ручного СП на электрический:

1. Сначала выключается зажигание и отключается автомобильный аккумулятор, это необходимо сделать для того, чтобы обесточить бортовую сеть.
2. Затем производится снятие ручки управления, расположенной на двери автомобиля. Для демонтажа ручки снимите стопор, расположенный под специальной шайбой — все эти компоненты находятся на самой ручке. При помощи отвертки с плоским наконечником необходимо будет отодвинуть в сторону фиксатор и снять стопорный элемент из шлица. Эти действия позволят демонтировать ручку. Если этот элемент установлен достаточно плотно, то попробуйте поддеть его отверткой.
3. После этого демонтируется ручка подлокотника. С помощью отверток отсоедините заглушки — за ними имеются винты, крепящие ручку. Выкручиваются они отверткой с крестовым лезвием. Чтобы упростить задачу, можно также снять облицовку ручки на боковом зеркале заднего обзора. Выполнив эти действия, надо будет произвести снятие обшивки двери. На этом подготовительный этап можно считать оконченным.
4. Далее, чтобы установить электрически двигатель, блок управления и прочие компоненты СП, надо будет получить доступ к фиксаторам. Данные компоненты используются для крепления самого устройства со стеклом. Устройство фиксируется при помощи двух винтов, их можно открутить гаечным ключом.
5. Когда эти действия будут выполнены, надо будет снять стекло либо зафиксировать его в одном положении при помощи скотча. От шлица необходимо отсоединить розетку и открутить гайки с помощью ключа, это позволит демонтировать старый механизм СП. Для установки новой системы надо будет подключить колодку с проводкой в штекер на монтажном блоке. При этом он должен быть подсоединен к обратной стороны блока с предохранителями.
6. Далее, осуществляется установка непосредственно самих девайсов с электрическим двигателем, управляющим модулем, подъемным механизмом и прочими компонентами. Для начала все составные элементы надо установить в двери автомобиля. Когда шпильки крепления в каркасе будут установлены, гайки, которые фиксируют их, надо будет полностью закрутить. При установке обязательно воспользуйтесь инструкцией, которая идет в комплекте, а также схемой подключения. Последняя потребуется для правильного подсоединения разъема с проводкой.
7. Когда все элементы электрической цепи будут подключены, необходимо подсоединить клеммы аккумуляторной батареи и произвести диагностику работоспособности СП. Для этого нужно будет замкнуть контакты на проводах.

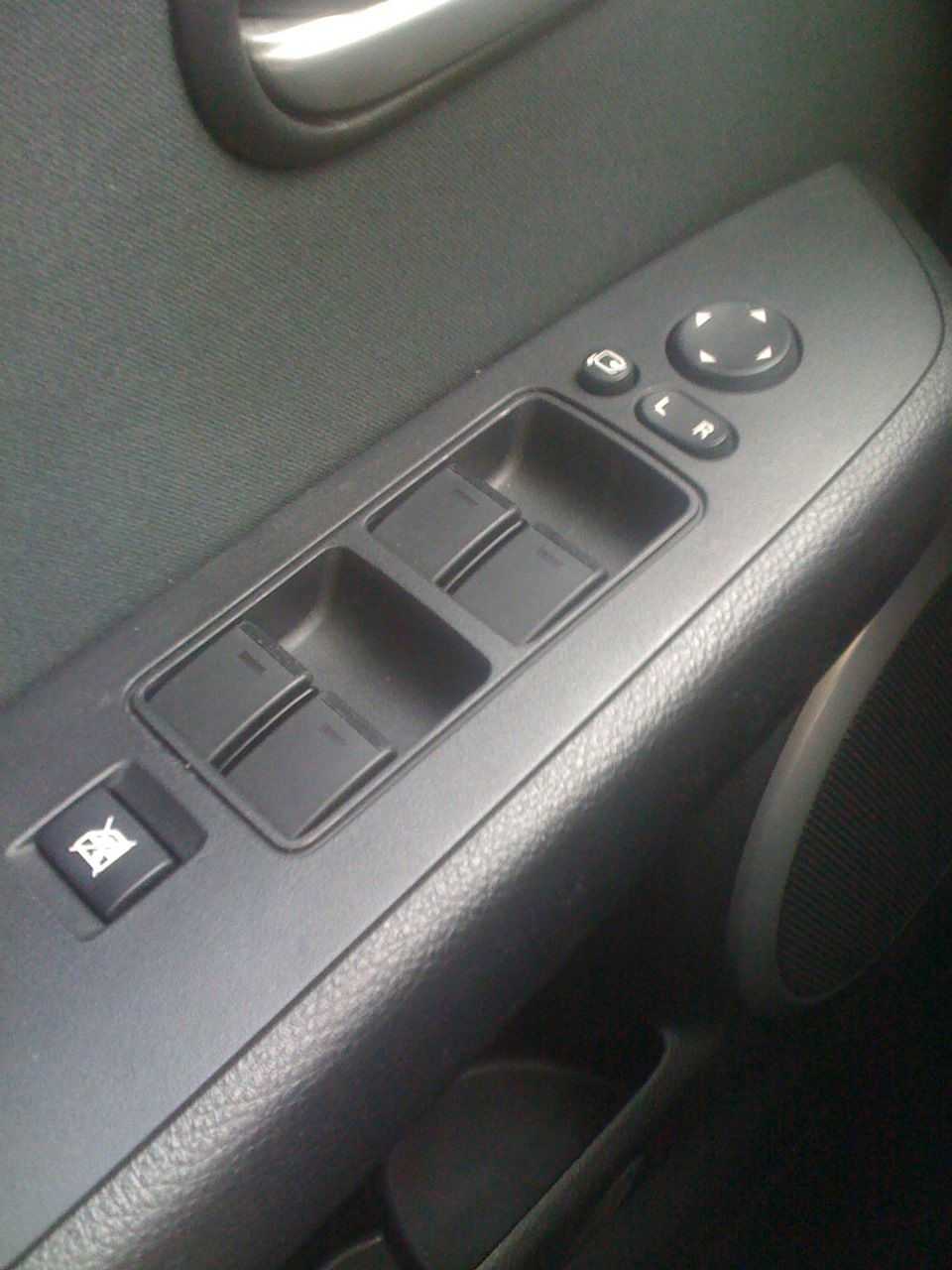

8. Затем производится установка центрального модуля с кнопками. Ставить этот девайс нужно либо в двери, либо на центральной консоли, либо на тоннеле, который идет от консоли к задним сиденьям. Последний вариант более предпочтительный.
9. Теперь надо опустить механизм с электрическим мотором до того момента, пока вы не увидите, что совпали крепежные отверстия обоймы с технологическими отверстиями в креплении. Эта обойма должна быть закрепления на болтах.
10. Используя клавиши управления на центральном блоке вам надо будет убедиться в том, верно ли работают СП и нет ли в их работе неполадок. Если в ходе выполнения работ не было допущено ошибок и все действия выполнены верно, что стеклоподъемники будут работать корректно. При допущении ошибок вы можете столкнуться с проблемами в работоспособности. На завершающем этапе нужно будет собрать дверь и установить на место обшивку. В месте, где была расположена рукоятка для поднятия и опускания стекла, нужно будет установить заглушку.

Источник

Что делать, если не работает моторчик стеклоподъемника

Основные неисправности. Неполадок в работе стеклоподъемника, может быть, много, но самые распространенные следующие:

Зависает коллектор электрического мотора, это устройство, отвечающее за процесс работы стекол. Обычно такое возникает при перегреве колебаний температур, щеточек из графита и тем самым запускает процесс перегревания и плавления гнезд. В начале неисправности можно два раза стукнуть по двери. Но если через неделю метод перестанет работать, то придется его ремонтировать.

Перестал работать мотор стеклоподъемника

Контакт не выдерживает нагрузок, которые приходятся на них, отчего ломаются все стеклоподъемники и тогда уже придется отремонтировать не только их, но и пульт.

Современные автомобили с хорошей комплектацией всегда оснащаются электрическими стеклоподъемниками. Наличие такой функции уже не является особым новшеством, но, тем не менее, ценится многочисленными автомобилистами за удобство, которое предоставляет данная система.

Однако в процессе эксплуатации своей машины автовладельцы нередко замечают, как плохо работает стеклоподъемник, что он не реагирует на нажатие кнопки или периодически заедает. Чтобы понять, что произошло с этим элементом, нужно иметь представление о системе стеклоподъемников в целом и принципах ее работы и только потом браться за поиск неисправности.

Устранение проблем

Когда не работает стеклоподъемник Гранта, то он может не реагировать ни на дверной выключатель, ни на главный блок, в этом случае необходимо проверить напряжение на электромоторе системы во включенном состоянии. Для этого надо будет снять панель с двери. При наличии напряжения, необходимо отсоединить полотно от регулятора и удостовериться в том, что не поврежден сам автомат. Если есть повреждения/деформация полотна или системы, их следует поменять или попробовать отремонтировать. Если все целое, и при этом легко можно поднять и опустить элемент рукой, тогда причина в моторе описываемого механизма, и он требует замены.

Если не работает правый стеклоподъемник на Калине, то важно проверить напряжение на моторе, если его нет, то могут быть повреждены электропровода между кнопкой и электромотором. Придется осматривать всю схему машины

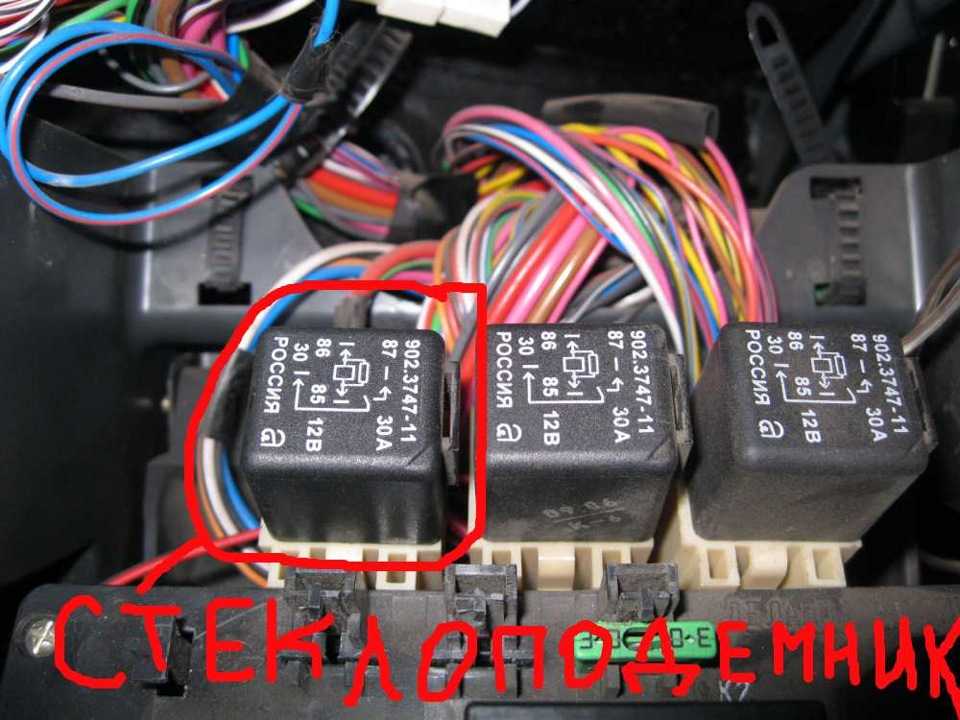

Некоторые электроцепи узла могут быть защищены реле, поэтому рекомендуется проверить их заземление. Ее надо посмотреть, чтобы каждое реле в цепи посылало напряжение на электромотор узла во включенном состоянии. Если что-то в работе реле не соответствует описанному, его нужно заменить. Если ничего из вышеперечисленного не помогло, и не работает стеклоподъемник задней двери, то все же придется обратиться к специалисту. Если вы столкнулись с такой проблемой, что не работает стеклоподъемник ВАЗ 2110, видео посмотрите. Возможно, оно позволит вам понять, как самостояттельно произвести ремонт.

Источник

Схема стеклоподъемников Приоры

Схема стеклоподъемников Приоры особенности подключения

Не смотря на то, что управление стеклоподъёмниками осуществляется, так же как и на предыдущих моделях, схема стеклоподъемников Приоры несколько отличается. Блока стеклоподъемников на Приоре нет. Управление стеклоподъёмниками осуществляет контроллер электропакета. Сделано это для удобства управления электростеклоподъёмниками.

Для полного открытия и закрытия стекла теперь не надо удерживать клавишу, а достаточно кратковременно её нажать. Если кнопку удерживать некоторое время, то стеклоподъёмник будет работать до отпускания кнопки. Кнопки в данном случае не коммутируют цепь, как на предшествующих моделях, а являются своего рода датчиками для электронного блока.

Подключение стеклоподъёмников водительской двери несколько отличается от подключения в пассажирских дверях. Это связано с применением модуля управления всеми в водительской двери.

При включении какой либо кнопки на блоке с него генерируется соответствующий сигнал, который передаётся на контроллер управления электропакетом по проводу соединяющему вывод 5 блока водительской двери с выводом 5 колодки 3 блока управления стеклопакетом.

При поиске неисправности без применения диагностического оборудования можно проверить целостность или замыкание на массу првода по которому проходит сигнал и наличие питания на блоке модуле водительской двери.

Кроме применения электронных блоков в схеме стеклоподъемников Приоры существует особенность подачи питания к электроприводу. Один из проводов является многофункциональным и участвует в подаче питания к подогреву и управлению зеркалами, а так же к соленоиду блокировки дверей.

Поэтому на этом проводе может быть как плюс так и минус, в зависимости от того какой потребитель включен. Управление значением осуществляет контроллер электропакета. На правую и левую стороны провода подключаются отдельно к разъёму Х1 выводы 4 и 6, соответственно.

Это свойство можно использовать для поиска неисправности в цепи.

Что делать если не работает стеклоподъемник ваз-2114

Схема стеклоподъемников Приоры поиск неисправности

Как найти неисправность в схеме схема стеклоподъемников Приоры, если не работают стеклоподъёмники пассажирских дверей? Неисправность стеклоподъёмников всех дверей мало вероятна и причина этого, скорее всего, будет в неисправности электронного блока управления электропакетом.

Неисправность электроподъёмника в одной из дверей очень частая поломка, особенно на первых автомобилях. И связана она опять же с неисправностью блока, а в частности выгоранию микросхем управляющих работой электропривода. Причина состояла в недоработке схемы заводом изготовителем.

По этой же причине стеклоподъёмники могли работать рывками. Впоследствии завод изготовитель блоков исправил недостаток, но выход из строя блока всё равно основная неисправность на данный момент.

Начать поиск неисправности лучше всего с проверки работоспособности замка блокировки двери, на которой не работает подъёмник. Если замок так же не работает, то надо проверить наличие питания или минуса на проводе от блока управления стеклопакетом разъёма Х1 вывод 4 или 6, в зависимости с какого борта ищите неисправность.

Для этого соедините контрольную лампу с корпусом автомобиля и включите стеклоподъёмник в ту или другую сторону. Затем подключите контрольную лампу к плюсовому проводу и повторите операцию. Так же стоит проверить и выводы 1, 5, 11, 13.

Если контрольная лампа во всех случаях будет загораться, то блок управления исправен и скорее всего, есть излом провода на двери или неисправность электропривода. Для проверки необходимо снять обшивку двери и подключить контрольную лампу между проводами, идущими к электроприводу.

Если при включении подъёмника лапа загорит, то неисправен электропривод, в противном случае излом провода. При неисправности блока не обходимо выяснить причину. Это может быть не только заводской брак, но замыкание проводов между собой или на корпус.

Ремонт

Провести ремонт данного механизма, как и говорилось выше, несложно, если знать конструкцию и принцип работы. В частности, рассмотрим сам механизм ЭСПД, который представляет собой не зубчатый редуктор, как у механических разновидностей. В подъемных механизмах передних дверей электрического типа применяется только барабан. Именно в отверстие этого барабана и вставляется вал моторедуктора. Сам моторедуктор состоит из редуктора червячного типа, а также электрического двигателя, который работает на токе от постоянных магнитов. Конструкция этого моторедуктора схожа с конструкцией устройства очистителя ветрового стекла. Что касается направления тока в обмотке якоря данного моторедуктора, то он является реверсивным. А встроенный термобиметаллический предохранитель отменно защищает его от перегрузок.

Схема включения ЭСПД дверей

Если быть точным, то схема ЭСПД состоит из:

• блока;
• переключателя ЭСПД передней двери;
• моторедуктора ЭСПД;
• выключателя зажигания;
• реле;
• выключателя наружного освещения.

Итак, начинаем процесс ремонта:

• разбираем обивку, снимаем стеклоподъемник (как это сделать, было написано выше);
• нужно теперь вынуть тросиковую часть с двигательного механизма;
• полностью снимаем трос с катушки;
• разматываем его.

Примечание. Нужно будет тщательно осмотреть шлицы, которые часто стираются. Кроме того, если шлицы остаются так длительное время, они деформируют посадочный цилиндр, который создает огромную нагрузку на двигатель моторедуктора.

• стачиваем на фрезерном станке выступающие части цилиндра;
• восстанавливаем округлость цилиндра.

Примечание. При этом нужно будет следить за тем, чтобы сточились выпуклости и с обратной стороны цилиндра, появившиеся из-за проворачивания ведущего вала.

берем стальную двухмиллиметровую пластину, из которой вырезаем круг подходящего размера;

Вырезаем круг из металлической полоски

• после этого нужно наметить ребра жесткости на круге;
• пластину ставим на место.

Примечание. Желательно, чтобы пластина садилась на место плотно и с некоторым усилием.

собираем катушку в обратной последовательности.

Саму пластину крепить дополнительно к катушке не стоит, ведь она и без того надежно сидит. А сама конструкция корпуса ЭСПД сделана таким образом, что не позволяет пластине, даже самодельной, разболтаться и выпасть. Что касается проворачивания пластины, то и здесь все надежно из-за ребер жесткости. Продолжаем:

• наматываем трос на катушку;
• устанавливаем крышку.

Примечание. Не забываем тщательно смазать трос какой-либо смазкой, к примеру, литолом или солидолом.

• ставим трос на место, натягивая немного при помощи специального болта;
• теперь осталось только установить ЭСПД в дверь.

Обычно этого бывает достаточно, чтобы стекло вновь нормально опускалось и поднималось. Даже может увеличиться скорость подъема стекла по сравнению с той, которая была до ремонта. Ведь восстановление округлости цилиндра, особенно ЭСПД, эксплуатируемого длительное время, пойдет только на пользу. Уменьшается его трение и противодействие двигателю, а это, в свою очередь, и оказывает положительный результат. Рекомендуется посмотреть вот это видео, прежде чем начинать работу.

Снятие стеклоподъемников

Как уже говорилось выше, конструкция переднего, заднего, правого, левого стеклоподъемников разнится, но принцип работы схож.

Для демонтажа нужно вооружиться двумя отвертками: под крест и плоской, а также двумя ключами, на 8 и на 10.

• Первым делом снимаем ручку стеклоподъемника, для чего придется сначала вытащить стопор, расположенный под рычажной шайбой этой самой ручки. При помощи отвертки, отодвигаем в сторону защелку, вынимая из плица стопор. Теперь можно снять и ручку. Если ручка слишком плотно засела в посадочном месте, то можно помочь ей двумя отвертками, подцепляя за основание.
• Снимаем ручку подлокотника. Плоской отверткой откручиваем заглушки, скрывающие два винта, которые и держат ручку, а отверткой под крест, выкручиваем уже сами винты.
• Снимается ручка наружного зеркала заднего вида, а также облицовка рукоятки.
• Аккуратно, неспешно снимается дверная обшивка, вместе с отсеком для вещей.

Подготовительные работы завершены, теперь приступаем к основному этапу

• Опускаем стекло, чтобы получить доступ к креплениям, соединяющим устройство со стеклянным полотном. Устройство держится на двух болтах, которые откручиваются ключом на 10.
• Теперь можно либо полностью снять стекло, либо, зафиксировав стекло скотчем, продолжить работу, причем, второй вариант более целесообразен.
• Снимаем со шлица розетку.

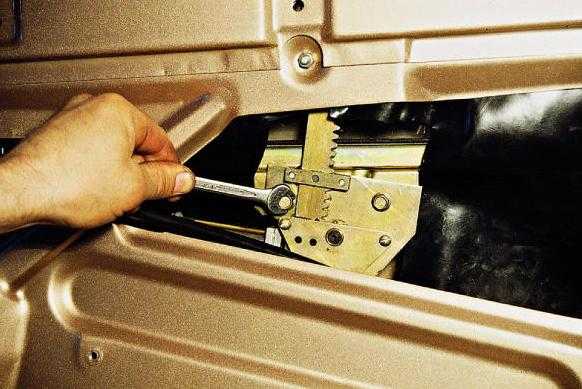

• Головкой на 8 отвинчиваем гайки и вытаскиваем стеклоподъемник.

Конструктивные особенности стеклопоъемников «Десятки»

Что представляет собой схема электростеклоподъемника в ВАЗ 2110, по каким причинам двигатель или блок управления СП не работает, как произвести замену и как подключить устройство? Для начала рассмотрим конструктивные особенности СП, которые могут различаться с учетом того, в каких конкретно дверях они используются.

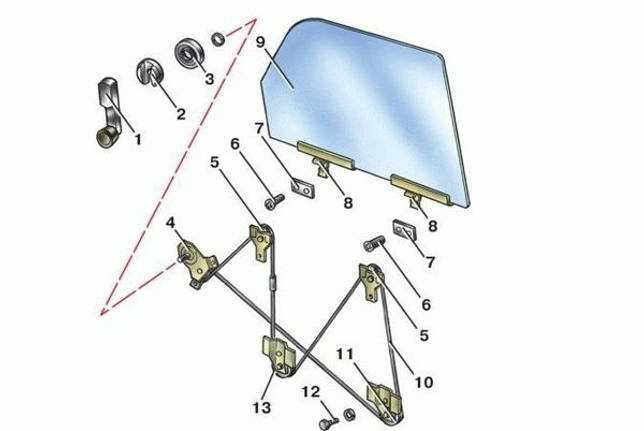

Несмотря на эти различия, СП в большинстве своем состоят из одинаковых элементов, рассмотрим на примере электрических систем:

1. Мотор редуктор или привод. С учетом электросхемы, благодаря этому устройству осуществляется подача сигнала, необходимого для поднятия стекла.
2. Желобки. Эти составляющие элементы находятся на внутренней поверхности рамки двери. Основное назначение желобков заключается в удержании стекла в определенном положении и предотвращении его наклона.
3. Рельсы. Рельсы применяются в качестве направляющих элементов, использующихся для перемещения стекла. Устанавливаются эти компоненты в корпусе двери.
4. Поднимающий механизм с шестернями.
5. Уплотнитель. Резиновый уплотнитель позволяет ограничить перемещение стекла вверх либо вниз.
6. Проводка. Ее схема может отличаться в соответствии с разновидностью СП, но в любом случае, именно с помощью проводки осуществляется передача сигналов от блока управления на моторчик редуктора.
7. Сам блок управления с кнопками, которые передает импульс о необходимости открытия либо закрытия стекла.

Отдельно нужно сказать о приводах — в зависимости от типа СП приводы могут быть разными:

1. Устройства механического типа. Механические устройства конструктивно состоят из обычных элементов, нескольких шестеренок и рукоятки. Для того, чтобы переместить стекло в определенное положение, водителю или пассажиру придется повернуть эту рукоятку по или против часовой стрелки. На вал привода будет оказана нагрузка, что позволит приподнять либо опустить стекло.
2. Также привод может быть электрическим. Электрический девайс имеет более сложное устройство, по сравнению с механическим. В конструкцию такого СП входят редуктор, барабан, модуль управления и т.д. Как сказано выше, для соединения всех компонентов применяется электроцепь, которая всегда должна быть в рабочем состоянии. Управление системой после подключения производится благодаря кнопкам на блоке.

Следует отметить, что сами по себе СП могут подразделяться и по типам самого механизма подъема. Первыми стали использоваться тросовые механизмы, но со временем из-за множественных недостатков, таких как медленная работа и низкий срок службы, им на смену пришли реечные. В отличие от тросовых, реечные работают значительно быстрее, но более громко, при этом их ресурс эксплуатации значительно выше в силу надежности конструкции (видео снял Артем Авер).
