Как выровнять расположение меток ВМТ на ВАЗ 2110 и 2111:

1. Сперва необходимо снять с аккумуляторной батареи клемму «–».

3. Далее откройте капот и открутите 3 винта, что держат переднюю крышку ремня привода распределительного вала

Перед тем как откручивать крышку обратите внимание на провода проводки, они также крепятся этими болтами. Аккуратно демонтируйте защитную крышку ремня

7. Установите заднюю опору подвески силового агрегата в порядке, обратном снятию.

_Примечание

Обратите внимание на маркировку опоры. Новую опору приобретайте с такой же маркировкой.

УСТАНОВКА ПОРШНЯ ПЕРВОГО ЦИЛИНДРА В ПОЛОЖЕНИЕ ВМТ ТАКТА СЖАТИЯ

УСТАНОВКА ПОРШНЯ ПЕРВОГО ЦИЛИНДРА В ПОЛОЖЕНИЕ ВМТ ТАКТА СЖАТИЯ

Поршень 1-го цилиндра устанавливают в положение верхней мертвой точки (ВМТ) такта сжатия для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.

Для точной установки поршня 1-го цилиндра в положение ВМТ такта сжатия необходимы два специальных приспособления для фиксации коленчатого и распределительных валов в определенном положении.

Вам потребуются: специальные приспособления для фиксации коленчатого и распределительных валов, торцовый ключ «на 10», накидные ключи или торцовые головки «на 8», «на 13», ключ «на 18».

1. Снимите декоративный кожух двигателя.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров », с. 103).

4. Снимите правое переднее колесо (см. «Замена колеса », с. 58).

5. Снимите брызговики двигателя (см. «Снятие и установка брызговиков двигателя », с. 99).

6. Снимите правый передний подкрылок (см. «Снятие и установка брызговиков колес и подкрылков », с. 267).

7. Включите нейтральную передачу в коробке передач.

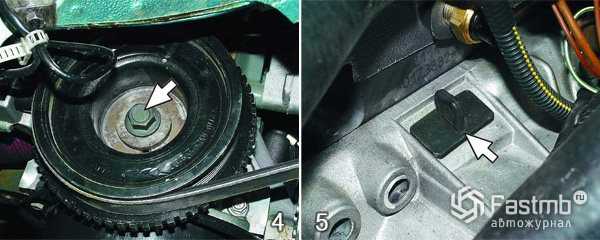

8. Проверните коленчатый вал двигателя за болт крепления его шкива настолько, чтобы отверстие в шкиве коленчатого вала не дошло до резьбового отверстия в крышке привода газораспределительного механизма приблизительно на 45°, а кулачки клапанов 1-го цилиндра были направлены вверх.

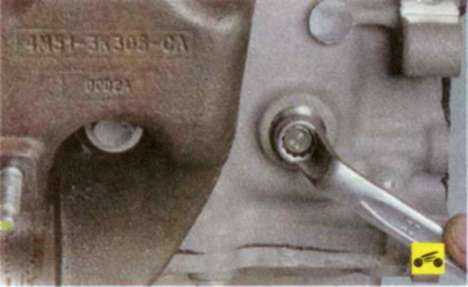

9. Ослабьте затяжку…

10. …и извлеките заглушку, расположенную в передней части блока цилиндров справа.

11. Вверните фиксирующий болт.

12

Осторожно проверните коленчатый вал за болт крепления его шкива до момента остановки вала фиксирующим стержнем.. Примечание. Примечание

Примечание

Так выглядит приспособление М10х1,5 для установки коленчатого вала в положение ВМТ такта сжатия.

13. На двигателях 1,8 и 2,0 л R4 Duratec-HE

16V

вверните через отверстие на шкиве коленчатого вала болт Мбх18 в резьбовое отверстие крышки привода газораспределительного механизма, зафиксировав тем самым коленчатый вал от проворачивания.

14. Установите фиксирующую пластину в специальные пазы в задней части распределительных валов.

15. На двигателе 1,6 л R4 16V Duratec Ti-VCT (с изменяемыми фазами газораспределения)

установите приспособление так, чтобы метки на его ветвях находились вверху, причем метка в виде линии должна быть со стороны выпускного распределительного вала, а метка в виде точки – со стороны впускного вала.

Если приспособление удалось установить без затруднений, поршень 1-го цилиндра находится в ВМТ такта сжатия и начальная установка фаз газораспределения соответствует норме. Если приспособление установить не удалось (смещены фазы газораспределения), снимите ремень привода газораспределительного механизма, установите фиксирующее приспособление и правильно наденьте ремень (см. «Замена ремня привода газораспределительного механизма на двигателе 1,6 л R4 16V Duratec Ti-VCT », с. 86) или замените цепь привода газораспределительного механизма (в зависимости от типа двигателя).

16. Установите снятые детали в порядке, обратном снятию.

СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА МАХОВИКА

Маховик снимают для замены заднего сальника коленчатого вала, для его замены при повреждении зубчатого обода и для шлифования поверхности под ведомый диск сцепления.

Выставление меток ГРМ на ВАЗ-2108, 2109 и 21099 необходимо для правильной синхронизации коленвала и распредвала двигателя. От этого зависит, заведётся ли вообще двигатель. Так как на этих автомобилях устанавливается один и тот же двигатель- 4-х цилиндровый 8-ми клапанник, то на его примере и рассмотрим всю процедуру выставления меток ГРМ.

Цепной привод ВАЗ 2107

Цепной привод на автомобилях ВАЗ предназначен для передачи движения от коленчатого вала на распределительный вал. Вращающийся распредвал кулачками открывает и , посредством которых происходит наполнение цилиндров топливной смесью, и в них происходит рабочий цикл. Неисправности в системе газораспределения приводят к сбоям в работе или к полной остановке ДВС. Поэтому цепную передачу необходимо поддерживать в исправном состоянии и при необходимости проводить регулировку.

Устройство

Устройство довольно простое, в механизме нет ничего лишнего. В газораспределительном механизме двигателей ВАЗ-классика с цепным приводом присутствуют следующие детали:

• Впускные и выпускные клапана на головке
• Рокера;
• Распределительный вал;
• Шестерня (звездочка) промежуточного вала;
• Промежуточный вал;
• Металлическая шестерня (звездочка) распределительно вала;
• Цепь ГРМ;
• Натяжитель;
• Успокоитель;
• «Башмак» натяжителя (нижний успокоитель);
• Шестерня коленчатого вала.

Коленчатый и распределительный вал устанавливаются относительно друг друга в определенном положении. Для точной установки на шкиве коленвала и звездочке распредвала есть специальные метки. Неправильная установка в лучшем случае ведет к неустойчивой работе ДВС, в худшем варианте гнутся клапана в ГБЦ, и серьезный ремонт уже неизбежен.

Натяжитель

Натяжитель цепи играет очень важную роль в газораспределительном механизме – он поддерживает цепь в натянутом состоянии. На классических моделях ВАЗ всего существует три вида натяжителей:

• Стандартный механический;
• Автоматический;
• Гидронатяжитель.

Гидронатяжитель штатно устанавливается на авто Шевроле-Нива и Нива ВАЗ 21214. Но чтобы его поставить на ВАЗ 2107, необходимо переделать ГРМ под «гидравлику», тем более, такое устройство довольно капризное на «Классике».

Стандартный натяжитель состоит из элементов:

• Цилиндрического корпуса;
• Двух пружин;
• Плунжера;
• Стержня;
• Сухаря;
• Колпачковой фиксирующей гайки.

Стандартные натяжители могут быть различных производителей, находится в пределах от 250 до 450 рублей, самыми дорогими и надежными считаются детали производства АвтоВАЗ и ТЗА. Но вообще надежность этих натяжителей довольно низкая – они часто выходят из строя.

Автоматический натяжитель цепи ВАЗ 2107 устанавливается вместо штатного. Он обладает большей надежностью, так как в его устройстве нет механического плунжерного механизма с зажимом, доставляющего массу хлопот владельцам классических ВАЗов. В автоматическом устройстве цепь натягивается реечным плунжером. Выдвижное устройство для натяжки цепи надежно фиксируется и не сжимается под ударной нагрузкой цепи. Такой тип натяжителей на рынке появился сравнительно недавно, но уже зарекомендовал себя с положительной стороны.

Как понять, что метки сбиты, симптомы

После замены ремня может возникнуть ситуация, что установка меток произошла неправильно. Как это определить рассказано ниже.

• Пропадает тяга, приёмистость.
• Автомобиль начинает медленнее разгоняться.
• Двигатель перегревается.

В завершении статьи хотим отметить, что правильно выставить меткам ГРМ сможет не каждый автовладелец. Необходимо владеть информацией о работе двигателя и его конструктивных особенностях. Если вы не хотите потратить ни один час на наладку работы механизмов, рекомендуем обратиться к специалистам.

Выставление меток ГРМ на ВАЗ-2108, 2109 и 21099 необходимо для правильной синхронизации коленвала и распредвала двигателя. От этого зависит, заведётся ли вообще двигатель. Так как на этих автомобилях устанавливается один и тот же двигатель- 4-х цилиндровый 8-ми клапанник, то на его примере и рассмотрим всю процедуру выставления меток ГРМ.

Что такое метки и их назначение в механизме Шнивы

Метки в системе ГРМ на авто Нива Шевроле – это специальные виды насечек и отверстий, которые располагаются на шкивах газораспределителя. На фото изображены шкивы с метками, по которым выставляется цепь привода ГРМ.

Метки на шкиве коленвала

Выставление цепи по меткам производится для того, чтобы она лучше фиксировалась и придерживала сам механизм газораспределения. Если же установить цепь без соблюдения меток, то работа шкивов будет неслаженной и впоследствии приведет к их скорейшему износу

Поэтому важно каждый раз при замене цепи или деталей газораспределительного механизма устанавливать их с соблюдением меток. Возможно нарушение работы системы ГРМ при ослаблении натяжения цепи или ее растяжке. Чтобы правильно выставить механизм ГРМ по специальным меткам, рассмотрим порядок установки фаз газораспределителя на ВАЗ-2123

Чтобы правильно выставить механизм ГРМ по специальным меткам, рассмотрим порядок установки фаз газораспределителя на ВАЗ-2123.

Установка фаз механизма газораспределения по специальным меткам

Итак, установка фаз в системе ГРМ по специальным отметкам на автомобиле Нива Шевроле включает следующую последовательность действий:

Первоначально убеждаемся в наличии необходимого инструмента: отвертка и гаечные ключи на “8” “13” и “10”. Также понадобится специальный инструмент, которым необходимо будет проворачивать коленвал. Устанавливается автомобиль ВАЗ-2123 на смотровую яму и фиксируются колеса с помощью ручника. Под колеса можно подложить башмаки. Открываем капот на Ниве Шевроле и извлекаем следующие элементы: – снимается вентилятор; – отвинчиваются крепления радиатора и отводится он в сторону

Снимать патрубки и сливать жидкость нет необходимости; – извлекается патрубок воздуховода

Добравшись до крышки клапанов, необходимо отвинтить ее крепления и осторожно извлечь, чтобы не допустить попадания внутрь грязи и прочих предметов. После проведения ремонтных работ рекомндуется заменить прокладку крышки

После того как крышка была снята, наблюдается следующий вид, изображенный на фото ниже.

Под крышкой клапанов

Проведенная работа не требует много времени, но является залогом успешной работы деталей механизма газораспределения автомобиля Нива Шевроле

Делая вывод, хочется отметить важность выставления цепи ГРМ по специальным меткам. Если вы по какой-либо причине забыли выставить шкивы по меткам, то лучше не запускать этот процесс и произвести повторную регулировку. Это продлит срок службы системы ГРМ и всех ее составных элементов

Это продлит срок службы системы ГРМ и всех ее составных элементов.

Четырёхтактный двигатель

А теперь вернёмся к четырёхтактном автомобильному двигателю.

Автомобильные двигатели, как мы уже сказали, могут быть бензиновыми и дизельными. И поэтому предлагаю рассмотреть их такты вместе. Несмотря на то, что они схожи, но в них есть так же и различия.

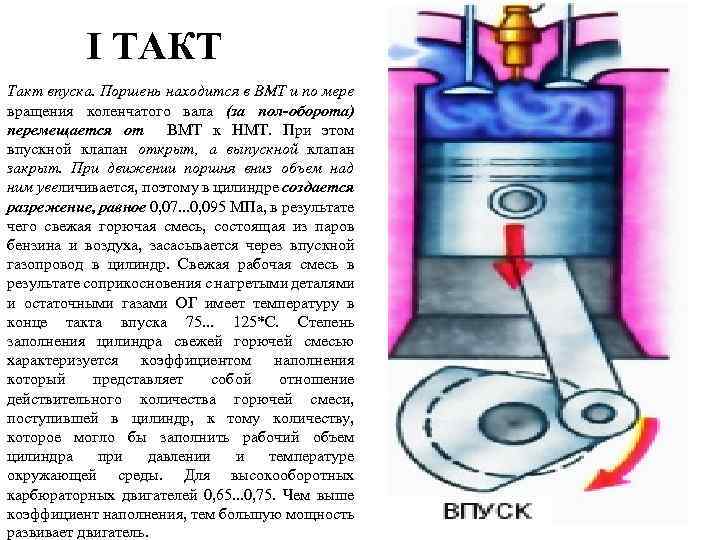

1-й такт впуск (наполнение).

Поршень движется от ВМТ к НМТ, впускной клапан открыт. Под действием перепада давления, возникающего в результате движения поршня:

Бензиновый двигатель: бензовоздушная смесь через впускной канал наполняет цилиндр.

Дизельный двигатель: воздух через впускной канал наполняет цилиндр.

2-й такт сжатие.

Поршень движется от НМТ к ВМТ, все клапана закрыты. Давление и температура в цилиндре поднимаются.

бензиновый двигатель: в конце такта сжатия на свечу зажигания подается высокое напряжение, между электродами свечи проскакивает искра и поджигает бензовоздущную смесь

дизельный двигатель: через форсунку высокого давления подается дизельное топливо, которое воспламеняется от нагретого в процессе сжатия воздуха.

3-й такт рабочий ход. Поршень движется от ВМТ к НМТ, все клапана закрыты. В начале такта продолжается сгорание топлива, начавшееся в конце такта сжатия. Температура и давление газов повышается. Давление передается поршню и перемещает его к НМТ. Тепловая энергия сгоревшего топлива превращается в механическую работу движения поршня.

4-й такт выпуск. Поршень движется от НМТ к ВМТ, выпускной клапан открыт. Происходит выталкивание отработавших газов из цилиндра.

Для большей наглядности взгляните на следующие рисунки:

Такты бензинового двигателя:

Такты дизельного двигателя:

Таким образом 1 рабочий цикл 4-х тактного двигателя происходит за 2 оборота коленчатого вала (720° его поворота). Отличие между бензиновым и дизельным двигателем лишь в топливе и способе его воспламенении на такте сжатия. Однако, это вносит свои изменения в применяемые агрегаты, но об этом речь пойдёт потом.

Двигатели почти всех современных автомобилей являются четырёхтактными по своему циклу работы, и энергия, полученная от сжигания топлива, почти полностью преобразовывается в полезную. Цикл Отто, так называется подобный принцип, по имени Николауса Отто, изобретателя двигателя внутреннего сгорания (1867 год).

Последствия неправильного выставления меток

До начала работ необходимо понимать, что важно, чтобы во время процесса по замене ремня ГРМ заранее выставленные риски не сбились. В противном случае Вам придётся углубиться в настройки и потратить не один час на установку детали

В процессе установки ГРМ ремня важно выставить поршни таким образом, чтобы в первом цилиндре поршень находился в самой верхней точке первого цилиндра. В этом положении поршень находится в максимальном удалении от коленчатого вала

Именно в таком положении находится двигатель при правильно выставленных метках. В этом положении и надо менять ремень ГРМ.

Количество меток, а также их расположение может отличаться в зависимости от Вашего типа двигателя.

Можно выделить следующие метки:

• Метка на маховике.
• Метка на шкиве.
• Метка распредвала (две на 16 клапанном двигателе).

Все они должны совпадать перед заменой ремня грм. Для того чтобы выставить правильное положение проверните коленчатый вал за болт крепления к нему шкива

Обращаем внимание: прокручивать за шкив распредвала запрещено

В конце работ по установке ремня прокрутите коленвал несколько оборотов, проверьте не сбились ли риски. При необходимости повторите регулировку.

Если метки ГРМ были выставлены неправильно, могут возникнуть тяжёлые последствия для автомобиля.

Наиболее распространённые случаи:

1. Из-за сбитых фаз ГРМ клапаны могут деформироваться при работе двигателя, причём повреждения будут накапливаться.
2. Произойдёт деформация клапанов – загиб. Хотя в 8-клапанном двигателе такого не произойдёт.
3. Из-за деформации клапанов, головка цилиндра может быть повреждена. И как следствие выйдут из строя направляющие втулки, и на главных силовых элементах возможно появление трещин.
4. Поршневой механизм может перегореть из-за неправильного расположения меток ГРМ.
5. На свечах появится масляной остаток. Плюс ухудшается зажигательный момент топливной смеси.
6. А также возникают другие неприятные последствия.

Принцип работы многоцилиндровых двигателей

На автомобилях устанавливают многоцилиндровые двигатели. Чтобы многоцилиндровый двигатель работал равномерно, такты расширения должны следовать через равные углы поворота коленчатого вала (т. е. через равные промежутки времени).

Последовательность чередования одноименных тактов в цилиндрах называют порядком работы двигателя. Порядок работы большинства четырехцилиндровых двигателей 1-3-4-2 или 1-2-4-3. Это означает, что после рабочего хода в первом цилиндре следующий рабочий ход происходит в третьем, затем в четвертом и, наконец, во втором цилиндре. Определенная последовательность соблюдается и в других многоцилиндровых двигателях.

Метки зажигания на нива шевроле, инструкции ремонта, видео

Категория: Все о ремонте

Характеристики автомобиля: Габариты авто следующие, длина — 3932, ширина — 1100, высота — 1556 мм. Колесная база составляет 2166 мм. Дорожный просвет 154 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 72 мм, ход поршня – 77 мм. Коленвал двигателя и разгоняется до 1000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 5000 оборотов в минуту.

Выложил админ: по просьбе Иларийа

Cмотрите ВИДЕО про метки зажигания на нива шевроле.

Мнение автовладельца по имени Хильдерик:Чешская сборка (психологический плюс).Салон.Мягкий, очень приятный на ощупь пластик.Отличная приборная доска – информативная c возможностью установки нужного тебе элемента информации. Белая подсветка, не режущая глаза даже в темноте.Передние сиденья очень удобны, боковые подпорки хорошо держат, входя в поворот, не летаешь по салону.Руль – выше всяких похвал. Очень удобный и информативный. Ha скорости не становится ватным, как в предыдущей Kia Rio.Коробка DSG-7. Можно говорить про нее все, что угодно, но истина одна – машина плывет как корабль, без рывков и надрывов, плавное переключение скоростей. Надеюсь, что проблем c ней не будет.Достаточно тяжелая и устойчивая на дороге. B повороты входит, как влитая. Дорогу держит прекрасно.Огромный багажник

Кому это важно, можно перевозить габаритный груз, a если еще сложить задние и переднее правое сиденья, можно запихнуть холодильник.B салоне ничего не дребежжит. Сверчков пока нет.Внешний вид.Брутальный. Строгий

Красивый. Индивидуальный – не похож на другие седаны.Коробка DSG-7.B сочетании c 152 л/c и турбированным движком это – чума. Ha трассе из одноклассников равных нет. Прет, как ракета.Расход бензина.Сейчас средний показатель – 8,6 л. Зимой не выходил за 9,8 л. Ну очень экономична. Для сравнения: Kia Rio 1,6 автомат, 123 лошади обжирала меня – ниже 12 литров средний расход не опускался, по зиме – 14-15

Строгий. Красивый. Индивидуальный – не похож на другие седаны.Коробка DSG-7.B сочетании c 152 л/c и турбированным движком это – чума. Ha трассе из одноклассников равных нет. Прет, как ракета.Расход бензина.Сейчас средний показатель – 8,6 л. Зимой не выходил за 9,8 л. Ну очень экономична. Для сравнения: Kia Rio 1,6 автомат, 123 лошади обжирала меня – ниже 12 литров средний расход не опускался, по зиме – 14-15.

Оригинальное название: Etikett pluggar for Chevrolet Niva

Дата выхода: 16. 01. 2013 года

Качество: DVD Custom

Смех в теме: Очень часто, на асфальте можно встретить следующие надписи:”Я тебя люблю!”,”Ты моё счастье!”,”Спасибо, что ты есть!”.Потому что, ровный асфальт – редкость и его нельзя не любить.

Как выставить ВМТ

Существуют несколько способов, как правильно выставить ВМТ. При любой регулировке начинают искать ВМТ, с первого цилиндра. Для облегчения процесса, на маховике и шкивах распредвала имеются отметки.

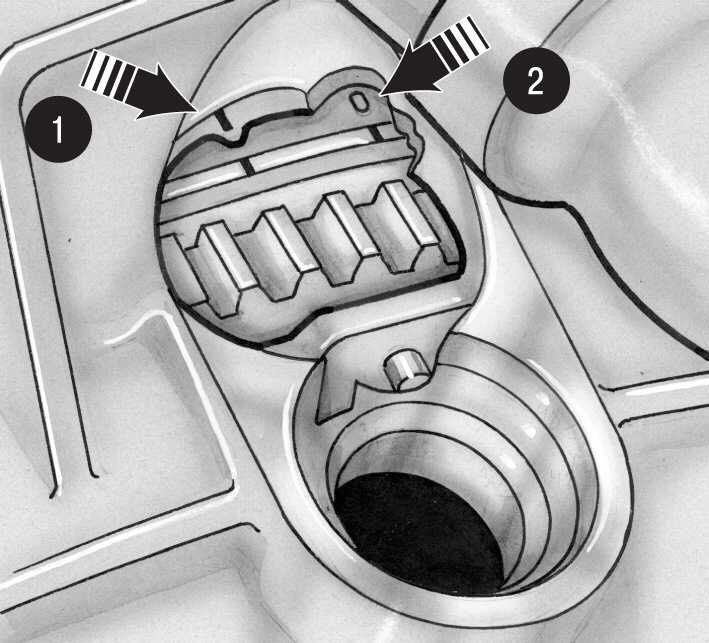

Вот так выглядит отметка маховика.

Вот отметки распределительного вала.

Провернув коленчатый вал до совпадения этих отметок, вы автоматически получаете ВМТ первого цилиндра.

Использование компрессометра

Определить ВМТ любого цилиндра вам поможет компрессометр. Прибор этот не дорогой и продается практически в каждом автомобильном магазине, лучше подойдет вариант с резьбой, его не нужно держать. Имея этот прибор, действуют так:

выкручивают свечу нужного нам цилиндра и вместо нее устанавливают компрессометр;

рост давления означает начало такта сжатия (поршень пошел наверх);

не спеша, вращают коленвал, пока давление не перестанет расти, это означает приход поршня в ВМТ;

если нет компрессометра, ВМТ можно определить, зажав свечное отверстие пробкой, чтобы было слышно шипение воздуха;

как только шипение прекратилось – значит поршень пришел к ВМТ.

Определить ВМТ поршня сможет каждый, воспользовавшись этой инструкцией, по отметками или компрессометром. Не стоит забывать про отметки, при сборке мотора после ремонта, иначе можно получить второй ремонт и довольно скоро.

Источник

Замена ремня ГРМ без меток

В некоторых случаях необходимо произвести установку ремня при отсутствии меток

Для этого потребуются:

• Штангенциркуль.
• Отвёртка

Первым делом снимите защитную крышку ремня, выкрутите свечи.

Рассмотрим подробно процесс замены ремня без меток на 8-ми клапанном двигателе.

1. Необходимо выставить распределительный вал в перекрытие, например, удобно выбрать второй цилиндр. Для этого вам потребуется штангенциркуль и отвёртка. Медленно крутите по часовой стрелке распредвал и смотрите положение перекрытия. Для этого воспользуйтесь штангеном. Поставьте его на компенсаторы и вращайте распредвал до той точки, когда компенсаторы будут на одинаковой высоте. То есть положение у штангена должно быть прямое, а не скошенное.
2. После определения перекрытия необходимо выставить ВМТ (верхнюю мёртвую точку) второго цилиндра. Вставляем отвёртку в свечной канал. Медленно вращаем двигатель, только по ходу движения двигателя, чтобы поршень поднимался вверх . В определённый момент вы почувствуете, что маховик стал легко вращаться.После этого необходимо рукой почувствовать нижнюю и верхнюю точку и выставить верхнюю.
3. После настроек оденьте новый ремень, чтобы он совпал возможно потребуется немного провернуть его. А также натяните его.
4. Следущая стадия — проверка установки ремня. Вращайте маховик, ищите на нём риску. Устанавливайте её в верхнее положение и проверяйте метки на распредвале. В случае если настройка произведена неточно, риски будут уезжать.

На 16-клапанном моторе (2 распредвала) установка выполняется по тому уже принципу.

ВМТ — Верхняя мертвая точка

• 57 8 43k

• 121 2 105k

Калькулятор перевода давления в барах на МПа, кгс и psi

Онлайн конвертер чтоб перевести давление в мегапаскалях (мПа) на килограммы (кгс см2), бар, фунт силы (psi) и атмосферы

Верхняя мёртвая точка (она же ВМТ) — это наивысшая точка, в которой поршень может находиться относительно оси коленвала. Но так как двигатели могут иметь разную конструкцию и расположение, самым корректным будет определение, что ВМТ это “положение поршня, в котором любая его точка находится на максимальном расстоянии от оси вращения коленчатого вала”.

Проходя рабочий цикл поршень дважды попадает в ВМТ — в конце тактов сжатия и выпуска. По умолчанию за ВМТ принимается положение поршня в конце такта сжатия.

Рабочий цикл поршня

Зачем нужна ВМТ

Чтобы двигатель работал правильно, все его детали должны работать относительно друг друга в определенной последовательности. Когда поршень в первом цилиндре выставляют в ВМТ, клапаны этого цилиндра в этот момент закрыты. Именно таким образом все фазы газораспределения выставлены правильно.

Установка поршня в ВМТ — основная процедура для большинства работ по ремонту и настройке двигателей.

Когда нужно определять

Установка поршня цилиндра в ВМТ используется при процедуре определения угла опережения зажигания, замене ремня и/или шкивов ГРМ, регулировке зазора в механизме привода клапанов.

Также она необходима при регулировке фаз газораспределения (углов открытия и закрытия впускных и выпускных клапанов, углов опережения подачи, углов открытия пусковых клапанов и золотников управления пуском).

Эта процедура обязательно проводится при ремонтах двигателя с его разборкой (например, при капитальном ремонте).

Как определяется ВМТ

По умолчанию установка ВМТ производится для поршня первого цилиндра. Для этого используются метки на корпусе двигателя и метки на шкивах коленчатого и распределительного валов. Также есть метки ВМТ на маховике, а в дизельном двигателе часто и на ТНВД. Если метки не совпадают, то нужно аккуратно прокрутить коленвал ключом по часовой стрелке.

Метка для выставления ВМТ на маховике

Метка для ВМТ на шкиве распредвала

Что будет если ВМТ установлена неправильно

Когда поршень первого цилиндра правильно установлен в ВМТ такта сжатия, клапаны этого цилиндра полностью закрыты. В это время второй и третий цилиндры находятся в НМТ (нижней мертвой точке), а их клапаны полностью открыты.

Поэтому если установить ВМТ неправильно, то нарушатся фазы газораспределения и двигатель будет работать неправильно. При сильном нарушении машина не будет заводиться. Если поршень установлен с небольшим отклонением от ВМТ, то двигатель будет работать нестабильно: уменьшается его мощность, появляются стуки, вибрация, повышенный расход топлива, ускоренный износ элементов цилиндро-поршневой группы и слабая реакция на педаль газа.

Как выставить ВМТ

Проверка ВМТ первого цилиндра компрессометром

Установка поршня в ВМТ происходит по меткам. Медленно проворачиваем коленвал, только по часовой стрелке и только за болт крепления коленвала.

Когда метка на шкиве коленвала совпадет с меткой на задней крышке ремня привода распредвала, а метка на шкиве распредвала совпадет с меткой на корпусе блока цилиндров, поршень находится в ВМТ.

Для того, чтобы убедиться в том, что поршень установлен в верхней мертвой точке именно на такте сжатия, нужно вывернуть свечу и вставить туда компрессометр. Повышение давления укажет на такт сжатия. Если метки совпали, а давление не растет, значит поршень находится в конце такта выпуска и нужно аккуратно вручную провернуть коленвал еще на полный оборот в 360°. Если нет возможности использовать компрессометр, то можно использовать любой тупой предмет, который перекроет свечное отверстие и позволит услышать шипение выходящего воздуха.
