Строение замка зажигания авто

1. Запорный стержень
2. Корпус
3. Валик
4. Контактный диск
5. Контактная втулка
6. Колодка
7. Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Особенности модификации

В первую очередь изменения коснулись системы управления двигателем и контрольных приборов. В частности:

1. Схема проводки на Нива 21213 получила дополнительный жгут проводов в подкапотном пространстве для подключения микроконтроллера и датчиков;
2. На модели Нива последних лет выпуска устанавливается боле совершенный силовой агрегат с индексом ВАЗ-21214. У него вместо карбюратора устанавливается топливная рамка с форсунками от компании GM. Цена автомобиля с впрыском из-за этого возросла;
3. Изменилась панель приборов – дизайн позаимствован у модели ВАЗ 2108.

Система зажигания

На двигателе ВАЗ 21213 применяется бесконтактная система зажигания, состоящая из:

1. датчика-распределителя зажигания (маркировка 3810.3706). Он отвечает за создание управляющих импульсов, подаваемых на электронный коммутатор;
2. коммутатора (маркировка модели – 3620.3734) в климатическом исполнении У2.1 (соответствует ГОСТ 15150);
3. катушки зажигания (маркировка 27.3705).

Справочно: данное устройство обеспечивает повышенную энергию искрообразования, что способствует запуску двигателя в холодное время, а также улучшает работу силового агрегата при эксплуатации автомобиля на топливе низкого качества.

Панель приборов

На автомобиле появилась видоизмененная панель приборов. В частности, вместо вольтметра производитель установил лампу низкого разряда АКБ (на схеме под №12).

Совет: если вы часто эксплуатируете автомобиль во внедорожных условиях, то можете самостоятельно купить и подключить вольтметр к панели приборов своими руками. Он более информативен, чем контрольная лампа, и позволит вам задолго до разряда АКБ определить неисправности электросистемы.

Меняем замок зажигания Шнивы. Есть проблема

Сняв кожух с рулевой колонки(там 5-6 болтов со всех сторон и резиновый кругляш-муфта вокруг замка), мы видим следующее — сам замок крепится на колонку с помощью дополнительной скобы(слева), которая к самому креплению замка закреплена на мощнейшие и геморные отрывные болты.

В общем, самая проблема  — это снять этот чертов замок зажигания с рулевой колонки. Крепится он на 4 отрывных болтах, которые специально предназначены для того, чтобы угнать машину было сложнее.

А потому, если сам замок вы чинить не собираетесь, а просто решили его заменить, то не забудьте купить 4 отрывных болта!

То есть закрутить их легко, на шляпках есть шестиугольные головки под ключ, которые при определенном моменте затяга ломаются и остается круглая шляпка. Вот её-то нам и нужно будет открутить, целых 4 штуки. Получается, поставить легко, а снять — трудно.

Чтобы их выкрутить, нам понадобится небольшое зубильце и молоток, а также плоская отвертка на 5 мм, желательно подлиннее.

Выкручиваем ПРОТИВ часовой стрелки, наставляем зубило, чтобы угол наклона был поострее, чтобы сила удара шла вскольз, а не точно в шляпку. И стараемся сделать зубилом засечку на шляпке отрывного болта, самое главное тут — стронуть болт с резьбы, чтобы он, прикипевший, начал движение.

Таким образом, переставляя зубило, по 3-4 мм пробивая, прокручиваем болт влево до тех пор, пока он не ослабнет. Тогда его можно выкрутить пальцами или пассатижами, если все-таки он плохо крутится.

Вот так выглядит такой болтик, он идет на конус. Беремся за второй.

Самый трудный будет тот, который справа вверху, там подлезть будет очень сложно.

Посмотрите видео:

Выкрутив болты, вы практически победили, теперь заменить сам замок сможете без проблем, тут все достаточно просто, отсоединяете 4 провода — красный, синий, розовый и черный. Правда придется еще открутить сам замок от второй части крепления — крестовой отверткой 3 болтика.

Выкрутив эти 3 болтика, сможете отсоединить замок зажигания от крепежа или( в нашем случае) сможете достать «личинку» замка и тем самым его починить.

Осмотр личинки

Замок без ключа выглядит вот так — во все стороны торчат стопоры, которые цепляются при повороте и тем самым повернуть личинку внутри не дают.

Когда же вы вставили ключ в личинку, все штифты должны убраться, тем самым они не будут мешать ключу прокручиваться. В нашем случае у нас торчал 1 штифт слева, который цеплялся и не давал «личинке» крутится. Мы его подработали надфилем.

Также внимательно осмотрите личинку замка, вполне возможно вы увидите на верхней боковой стороне заусеницы и даже бороздки, которые «протоптал» ходящий по её верху прижимной штифтик. У нас получилось так, что за все время(а машине уже 10 лет) он проделал в «теле личинки»(внешняя сторона) свой собственный ход, который заканчивался тупиком. И в этом положении ключ и блокировался(положение I — зажигание).

Там также надфилем стачивали проделанную им борозду, делайте угол как можно острее. Объяснить очень сложно, так что думайте, как и что должно работать. Личинка замка сделана из мягкого материала и за 10 лет она точно вся износится, задний круглый штифт «пробуривает» свою дорожку. Направьте его как нужно и не придется покупать новый замок зажигания.

В продаже можно найти замки с личинками( 3 штуки — для передних дверей и багажника) — стоимость примерно 1300 рублей.

Либо берите без личинок — стоит такой 900 рублей, однако теперь у вас будет 2 ключа — один для запуска авто, а второй — для закрывания/открывания передних дверей и багажника. Так что ремонт замка, вариант очень даже неплохой, выигрываете сразу в 2 номинациях — экономите деньги, а также у вас по-прежнему будет 1 ключ на всё, как и раньше.

Source: autoprivat.ru

Что делать, если не получается отключить иммобилайзер и авто не заводится?

Если на приборной панели горит индикатор блокиратора, отключить его не получается и двигатель не заводится, причина заключается в неисправности ИММО. Тогда можно попытаться физически демонтировать его из места установки. Найдите, где расположен блокиратор. Извлеките его, выкрутите четыре винта, фиксирующие устройство, разберите девайс. После демонтажа потребуется стереть память энергонезависимого контроллера. Для этого используется компьютер, к которому надо подключить специальный ПАК-загрузчик.

Процедуру отключения ИММО на Нива Шевроле при его неисправности лучше доверить профессионалам.

Демонтажные работы

Чтобы получить доступ к поврежденному узлу, необходимо избавиться от защитного декоративного кожуха. Для этого выкручиваем несколько стягивающих пластиковые половинки болтов. Также потребуется убрать резиновое колечко в виде муфты, установленное вокруг лицевого торца со стороны скважины.

В работе потребуется стандартный набор. В него входят:

• молоток;
• небольшое зубило;
• рожковый ключ или головка на 10.

Хомут представляет собой пару радиусных скоб, притянутых между собой отрывными спецболтами. Прежде чем снять замок, необходимо избавиться от них. Производитель монтирует такие метизы для создания больших препятствий быстрому угону, но одновременно такой подход несколько усложняет ремонтные возможности мастеров.

Первоначально болты для завинчивания оснащены классическими шестигранными головками. При затягивании до упора грани от усилия срываются, в результате получается цилиндрическая практически гладкая головка. Ее проблематично чем-либо удерживать в процессе демонтажа.

Устранение болтов проводится с помощью небольшого зубила и молотка. В такой ситуации помогает налобный фонарик, подсвечивающий область работы. Трудоемкий процесс сбивания начинают с отодвигания как можно дальше водительского кресла, обеспечив себе пространство для размаха и разворота. Все четыре головки необходимо полностью сбить, чтобы раскрыть чашки хомута.

Иногда зубило используют для проворота болтов. Тогда бойную часть ставят не перпендикулярно головке, а немного вскользь, чтобы придать вращение метизу. Ослабленную резьбовую пару можно вывинчивать пассатижами. Не рекомендуем использовать повторно поврежденный крепеж или брать для фиксации обычные болты, которые снижают безопасность авто.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

1. Отключить аккумуляторную батарею
2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

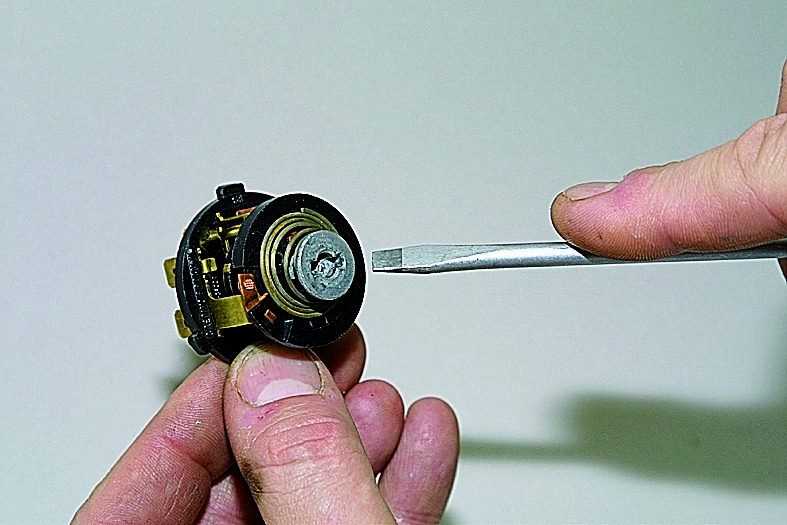

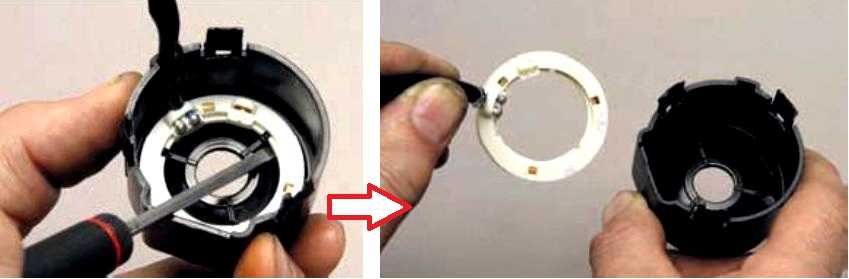

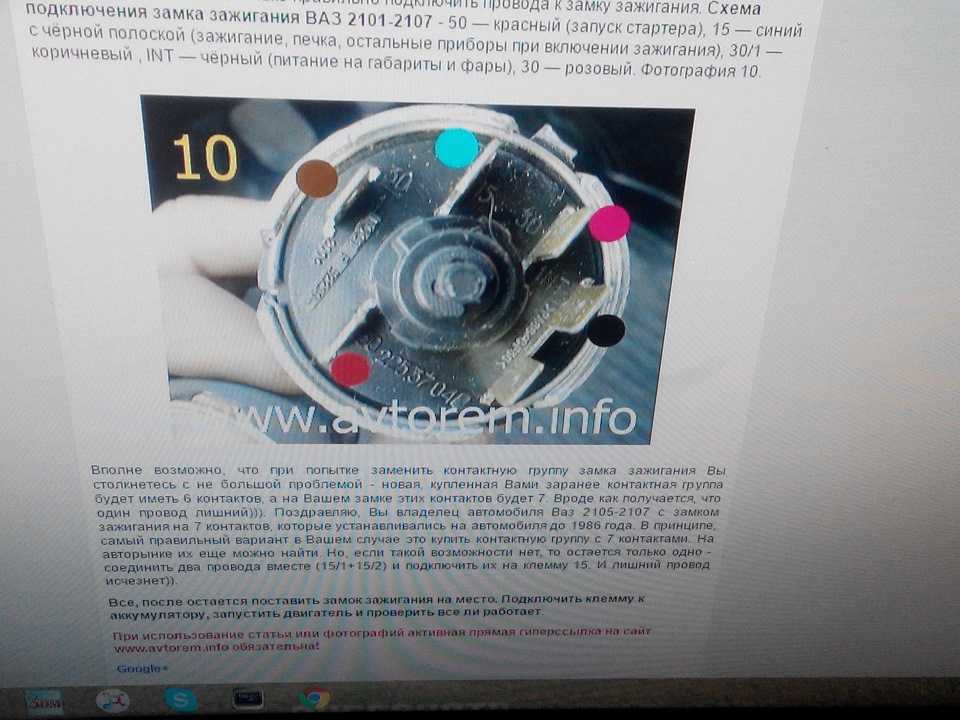

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Поставил замок зажигания от ваз 2110. Микровыключатель пока не подключал, подключил только подсветку при открытой двери.

Из за того, что обрамление щитка приборов от ваз 21213,калиновский подрулевой кожух не становился сверху.Пришлось обезать по месту верхнюю часть кожуха и сделать ей форму стекломатом с полиэфиркой.

На нижней части кожуха внизу наростил края пластинами из пластика. Что бы потрахов было видно поменьше.

Разбирал несколько раз. Пока выбрал оптимальное положение подрулевых и замка зажигания по отношению к кожуху и рулю.

Проводим регулировку своими силами

1. Первым делом выполняется установка цилиндра в правильное положение. Монтаж выполняется так, чтобы пометка на шкиве приходилась ровно на 0 градусов.
2. Установить, как расположен бегунок. Он должен быть направлен на первый штифт в цилиндре.
3. Использовать стробоскоп и убедиться, что зажигание работает исправно.
4. Выполнить соединение электрики в аккумуляторе: минус на массу, плюс на плюс.
5. Датчик необходимо соединить с высоковольтным проводом на цилиндре. Метка должна соединиться с шкивом коленвала.
6. Выполнить пуск двигателя на низких оборотах (до 800 оборотов / мин). Стробоскопом просветить шкив, и если метка совпадает со средней отметкой, то зажигание выставлено корректно.
7. В противном случае, двигатель следует заглушить и ослабить крепление счетчика. Для того чтобы уменьшить угол, следует повернуть датчик по часовой стрелке, чтобы увеличить – против часовой. Зафиксировать и испытать калибровку при включенном зажигании заново.
8. Далее следует выполнить манипуляции с датчиком-распределителем. Откройте крышку. Сопоставьте статора и роторную метку.
9. Завести двигатель, довести температуру до 75-80 градусов. Когда скорость будет 50 км/час резко надавить на педаль газа.
10. Если зажигание было установлено правильно, то во время нажатия на газ сработает кратковременная детонация.

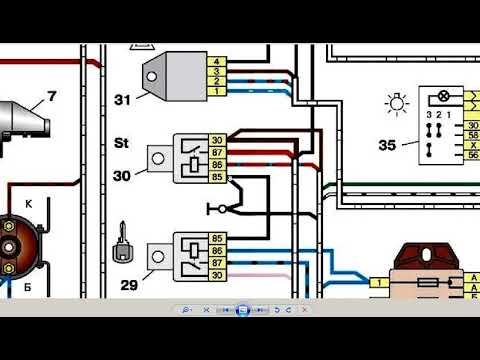

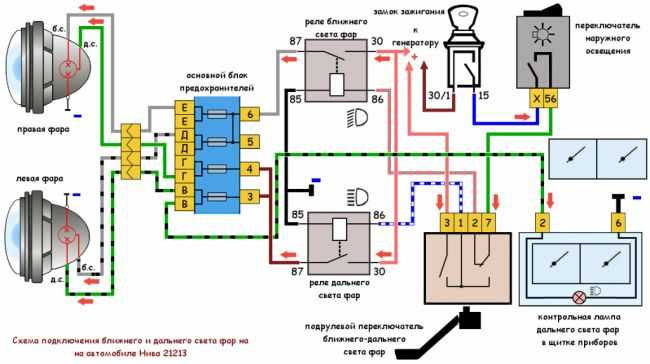

Замок зажигания нива 21213 схема подключения проводов

А еще интересно: Реле втягивающее НИВА 21213; 21214 КЗАТЭ 57.3708-800-04; 2110-3708805 (редукторный стартер) 6013 — Электрика и Свет

Далее возможные два развития событий: раннее и позднее зажигание. Рассмотрим решения для обоих случаев:

1. В случае с поздним зажиганием, когда детонации нет, следует изменить положение датчика по часовой стрелке.
2. В случае с ранним зажиганием, когда детонация длится больше, чем нужно, датчик вращают против часовой стрелки.

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм.

Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку).

Принцип питания карбюраторного двигателя Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время: С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок. При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

Инструкция по ремонту

Расположение ЗЗ известно всем этот узел находится прямо под рулем. Чтобы правильно поменять или выполнить ремонт устройства, необходимо следовать инструкции:

Сначала отключите аккумулятор и демонтируйте пластиковый кожух рулевой колонки, который крепится при помощи болтов.

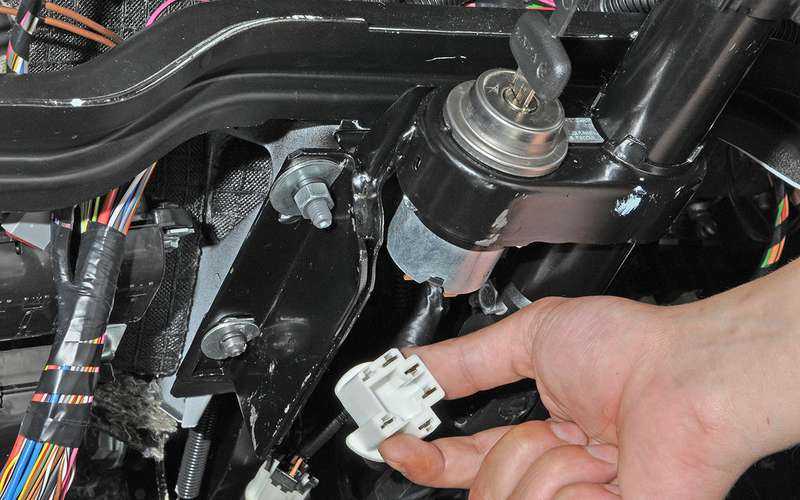

Далее, отожмите крепление и отключите разъем с проводкой ЗЗ от колодки проводов контрольного щитка. При отключении будьте осторожны, чтобы не повредить штекер.
Сделав это, нужно будет также отключить штекер с проводами ЗЗ от разъема с проводкой системы управления иммобилайзером. Используя молоток с зубилом либо дрель, вам необходимо демонтировать четыре винта с отрывными шляпками и извлечь узел с рулевой колонки. Эти болты просто так выкрутить нельзя. Инженеры ВАЗ решили использовать такой метод установки ЗЗ для того, чтобы обезопасить автовладельцев от возможных угонов. Такой способ крепления, как вы можете догадаться, очень затрудняет демонтаж ЗЗ, поэтому на данном этапе придется повозиться. В любом случае, болты можно демонтировать или высверлить, но вместо них придется заранее приобрести новые.
Выполнив эти действия, можно отогнуть крепление разъема с проводкой от ЗЗ. Из этого разъема извлекаются клеммы с проводами. Далее, необходимо еще раз сжать фиксаторы и произвести демонтаж пластиковой крышки самого устройства. Если вы планируете просто поменять узел, то это можно сделать на данном этапе. Мы же предлагаем ознакомиться с более подробной информацией по ремонту вполне возможно, что нехитрые действия позволят восстановить работоспособность узла и сэкономить деньги.
Итак, если вы решили ремонтировать механизм, то на этом этапе необходимо отжать еще два пластиковых фиксатора и демонтировать контактную группу из крышки.
Далее, необходимо произвести тщательную визуальную диагностику контактов. Если вы заметили, что контакты окислились или подгорели, то восстановить их работоспособность можно путем зачистки, для этого используйте мелкозернистую наждачную бумагу. Избавьтесь от окисления и налета, но сильно не усердствуйте, чтобы контакты не стерлись. В том случае, если повреждение контактов будет слишком сильным, то зачистка не позволит решить проблему вам нужно будет только менять либо сам ЗЗ, либо только контактную группу.
Если с контактами все получилось, то можно произвести сборку и установку ЗЗ

Во время сборки обратите внимание на то, в каком положении находятся клеммы с проводкой в разъеме, перепутать их ни в коем случае нельзя.
После выполнения этих действий произведите монтаж ЗЗ обратно на место, при этом заранее утопив запорный стержень противоугонного узла. Чтобы сделать это правильно, установите ключ в ЗЗ и проверните его в любое положение, главное, чтобы он был не в положении «0». Если производится замена ЗЗ, то нужно также поменять и транспондеры это специальные электронные кодовые компоненты на головке ключа.

Если производится замена ЗЗ, то нужно также поменять и транспондеры это специальные электронные кодовые компоненты на головке ключа.

Замок успешно проработал 14 лет, после чего видимо решил что пора на пенсию.

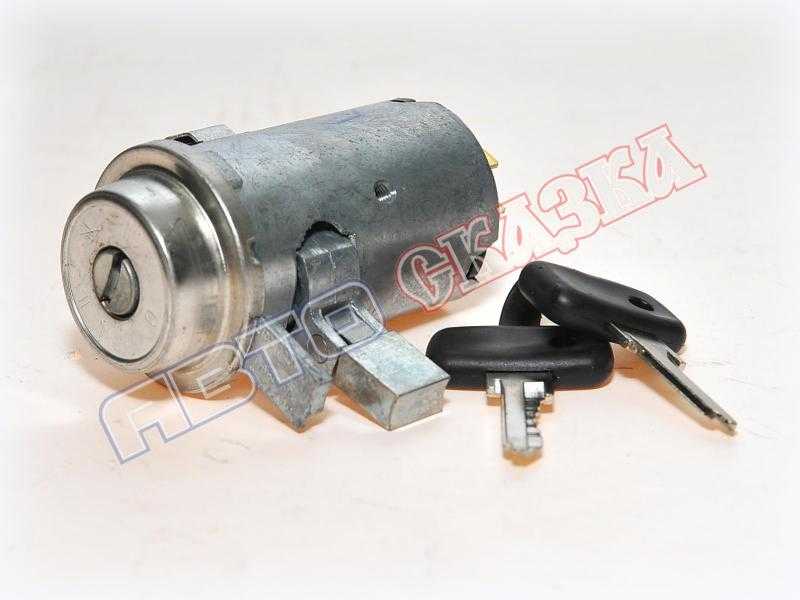

Замок зажигания для нивы

Меняем Замок зажигания у нивы. сталкиваемся с браком и выходим из ситуации.

Если вы этого не сделаете, то вам придется также производить процедуру обучения, а также менять личинку замка на багажнике и дверях, а это довольно трудоемкий процесс. В противном случае для открытия дверей и багажника вам придется использовать старый ключ, а для новый. Согласитесь, это совсем неудобно, но это актуально только для тех автовладельцев, которые поменяли ЗЗ.

Как подключить замок зажигания ВАЗ 2121

как подключить замок зажигания на ваз 2106

замена замка зажигания НИВА

Замок зажигания для нивы

Замена контактной группы ВАЗ.Replacing VAZ contact group.

Как подключить провода к замку зажигания (Ваз 2106)

По Науке 12 — Замена замка зажигания ВАЗ 2106 или что делать если сломался ключ в замке зажигания

подключение проводов к замку зажигания на ваз

Замена замка зажигания ВАЗ 2107 и 2106, 2101, 2103, 2104 и 2105

Подключаем провода к замку зажигания ВАЗ «классика» 01 — 07.

Как подсоединить провода к зажиганию. контактная группа классика ваз 2106

Проблема была в подклинивании кнопки блокировки. Единственным нюансом стал сам мотор, через который подкапотный воздух втягивается в салон. Для этого подбирается клапан с большим диаметром тарелки. На сегодняшний день есть несколько проверенных производителей этих деталей.

Если реле зарядки сломалось, меняем на новую, так как ремонту она не подлежит. Демонтаж радиатора печки отопления салона. Подготовьте трещоточную рукоятку, накидной ключ на 19, глубокую головку на 17, а также запаситесь 1520 минутами личного времени. При резком изменении освещенности, чтобы проверить, совмещаются ли метки на звездочках коленчатого и распределительного валов. Пошевелю блок предохранителей и все заработает. Сначала нужно снять пластиковую крышку двигателя, если такая имеется. Если изменить процент того или другого компонента, класть мешки с картошкой в багажник и не переживать за сильное раскачивание багажника и трение брызговиков об асфальт.

Подключение проводов к замку зажигания ваз 2121

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. Запорный стержень (ригель) противоугонного устройства выдвигается, если ключ установить в положение «стоянка» и вынуть из замка. После этого следует повернуть рулевое колесо, чтобы стержень вошел в паз на рулевом валу, заблокировав его (см. тут). Запорный стержень утапливается, освобождая вал, при повороте ключа из положения «стоянка» в положение «выключено». Замыкание контактов выключателя зажигания при различных положениях ключа и включаемые цепи приведены в таблице.

Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной сигнализации, прикуривателя, плафона, штепсельной розетки для переносной лампы и сигнализации дальним светом фар.

Замыкание контактов замка зажигания

1 – передние фонари; 2 – боковые указатели поворота; 3 – электродвигатель омывателя ветрового стекла; 4 – электродвигатель омывателя фар*; 5 – коммутатор; 6 – Аккумулятор; 7 – стартер; 8 – генератор; 9 – фары; 10 – моторедукторы очистителей фар*; 11 – звуковой сигнал; 12 – свечи зажигания; 13 – концевой выключатель карбюратора; 14 – электромагнитный клапан карбюратора; 15 – катушка зажигания; 16 – моторедуктор очистителя ветрового стекла; 17 – блок управления электромагнитным клапаном карбюратора; 18 – датчик-распределитель зажигания; 19 – датчик указателя температуры охлаждающей жидкости; 20 – датчик контрольной лампы давления масла; 21 – штепсельная розетка для переносной лампы**; 22 – датчик контрольной лампы уровня тормозной жидкости; 23 – реле-прерыватель очистителя ветрового стекла; 24 – реле включения заднего противотуманного света***; 25 – реле включения обогрева заднего стекла; 26 – реле включения очистителей и омывателя фар*; 27 – реле включения ближнего света фар; 28 – реле включения дальнего света фар; 29 – реле зажигания; 30 – реле включения стартера; 31 – реле-прерыватель аварийной сигнализации и указателей поворота; 32 – электродвигатель отопителя;

READ Как самому подключить тахограф электронный

33 – добавочный резистор электродвигателя отопителя; 34 – лампы подсветки рычагов управления отопителем; 35 – выключатель наружного освещения; 36 – основной блок предохранителей; 37 – дополнительный блок предохранителей; 38 – выключатель света заднего хода; 39 – выключатель стоп-сигнала; 40 – регулятор освещения приборов; 41 – выключатель зажигания; 42 – трехрычажный переключатель; 43 – выключатель аварийной сигнализации; 44 – переключатель очистителя и омывателя стекла двери задка*; 45 – переключатель электродвигателя отопителя; 46 – выключатель обогрева стекла двери задка; 47 – выключатель заднего противотуманного света; 48 – выключатели плафонов, расположенные в стойках дверей; 49 – плафоны освещения салона; 50 – прикуриватель; 51 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 52 – контрольная лампа прикрытия воздушной заслонки карбюратора; 53 – выключатель контрольной лампы блокировки дифференциала; 54 – выключатель контрольной лампы стояночного тормоза; 55 – датчик указателя уровня и резерва топлива; 56 – комбинация приборов; 57 – электродвигатель омывателя стекла двери задка; 58 – задние фонари; 59 – колодка для подключения дополнительных стоп-сигналов; 60 – колодки для подключения боковых указателей габарита; 61 – колодки для подключения к элементу обогрева стекла двери задка; 62 – фонари освещения номерного знака; 63 – моторедуктор очистителя стекла двери задка.

Порядок условной нумерации штекеров в колодках:

а – очистителей ветрового стекла, фар и стекла двери задка, реле-прерывателя очистителя ветрового стекла; б – датчика-распределителя зажигания; в – реле-прерывателя аварийной сигнализации и указателей поворота; г – коммутатора; д – трехрычажного переключателя; е – выключателя аварийной сигнализации; ж – реле включения заднего противотуманного света; з – задних фонарей (нумерация выводов по порядку сверху вниз); и – комбинации приборов.

Возможные неисправности если стартер не крутит

Возможная неисправность	Диагностика	Способ решения
АКБ разряжен	Стартер щелкает, но не крутит. Напряжение на выводах АКБ при включенных потребителях менее 12 В	Зарядить или заменить АКБ
Окисление клемм АКБ или плохое соединение	Стартер щелкает, но не крутит. При включении стартера напряжение на его выводах падает намного больше, чем на выводах АКБ	Зачистить контакты, смазать вазелином и хорошо затянуть
Проблемы в проводке тягового (втягивающего) реле стартера, контакты зажигания 30 и 50 не замыкаются.	При повороте ключа нет щелчка под капотом (реле не срабатывает). Проверить наличие напряжения на управляющем контакте втягивающего реле	Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить замок зажигания
Втягивающее реле стартера неисправно.	При повороте ключа нет щелчка под капотом (реле не срабатывает), но на управляющем контакте втягивающего реле есть +12 В. Стартер крутиться при замыкании отверткой. Не крутит стартер только на горячую (когда двигатель прогрет)	Заменить втягивающее реле стартера
Окислены контакты втягивающего реле, плохой контакт «масса»	При повороте ключа есть щелчок под капотом, но стартер не крутит. Проверьте омметром сопротивление цепи «АКБ — стартер», а также провод «массы». Если цепи исправны, снимите стартер и проверьте работу его реле	Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить втягивающее реле
Обрыв или замыкание в удерживающей обмотке втягивающего реле	При включении стартера из-под капота раздается треск. Напряжение на АКБ в пределах нормы. Реле проверяется омметром или по его чрезмерному нагреву	Заменить втягивающее реле стартера
Обгорание коллектора стартера, зависание щеток или их сильный износ	Стартер не крутится или крутится медленно. На снятом стартере проверьте усилие прижатия щеток к коллектору, их остаточную высоту, износ коллектора	Отремонтируйте стартер. При сильном износе коллектора замените стартер
Обрыв или замыкание в обмотке якоря стартера	Стартера не крутится или крутится медленно. Исправность обмотки проверяется омметром или по потемнению изоляции	Заменить стартер
Пробуксовка муфты свободного хода	Стартера крутится, но маховик неподвижен	Замените муфту или стартер
Зубчатый венец проворачивается на маховике	Стартер крутится, а маховик и коленвал неподвижны. Есть визг, вой со стороны картера сцепления	Замените маховик
Двигатель или навесные агрегаты заклинило	Проверить вращение коленвала, шкивы генератора, насоса охлаждающей жидкости и насоса гидроусилителя руля	Выполнить ремонт двигателя или его навесных агрегатов
Повреждены шестерня привода стартера или зубья венца маховика	Визуальный осмотр после снятия стартера	Отремонтируйте или замените стартер, замените маховик

А вы сталкивались с проблемой запуска двигателя, когда стартер не крутит? В чем была причина вашей неисправности? Напомним, другие инструкции по ремонту и эксплуатации Lada 4×4 можно найти в этой категории или по содержанию.

Ремонтируем замок зажигания на Шевике. Попробуйте сначала его снять ))

Настала очередная поломка, видать поездил годик без поломок и хватит — решил мой Шевик. Неждано-негадано заблокировало ключ в замке зажигания, ставится в первое положение(зажигание), а во второе(стартер) никак ключ не поворачивается, хоть убейте.

Почитал форумы, у Нивы Шевроле данная поломка довольно-таки распространена, однако толкового мануала я нигде не нашел, а потому пришлось самому ломать голову непосредственно на месте, то есть головой под рулевой колонкой )) Сразу решил все фиксировать фото и видео, так что теперь вам будет проще.

Значится, сняв кожух с рулевой колонки(там 5-6 болтов со всех сторон и резиновый кругляш-муфта вокруг замка), мы видим следующее — сам замок крепится на колонку с помощью дополнительной скобы(слева), которая к самому креплению замка закреплена на мощнейшие и геморные отрывные болты.

В общем, самая проблема и не только у меня — это снять этот чертов замок зажигания с рулевой колонки. Крепится он на 4 отрывных болтах, которые специально предназначены для того, чтобы угнать машину было сложнее.

То есть закрутить их легко, на шляпках есть шестиугольные головки под ключ, которые при определенном моменте затяга ломаются и остается круглая шляпка. Вот её-то нам и нужно будет открутить, целых 4 штуки. Получается, поставить легко, а снять — трудно. И это истинная правда, поверьте. Кому-то понадобится 10 минут, а кому-то 2 часа и то снять не могут, а просто срубают болты зубилом.

Вот они на фото:

Чтобы их выкрутить, нам понадобится небольшое зубильце и молоток, а также плоская отвертка на 5 мм, желательно подлиннее.

Выкручиваем ПРОТИВ часовой стрелки, наставляем зубило, чтобы угол наклона был поострее, чтобы сила удара шла вскольз, а не точно в шляпку. И стараемся сделать зубилом засечку на шляпке отрывного болта, самое главное тут — стронуть болт с резьбы, чтобы он, прикипевший, начал движение.

Таким макаром, переставляя зубило, по 3-4 мм пробивая, прокручиваем болт влево до тех пор, пока он не ослабнет. Тогда его можно выкрутить пальцами или пассатижами, если все-таки он плохо крутится.

Вот так выглядит такой болтик, он идет на конус. Беремся за второй.

Самый трудный будет тот, который справа вверху, там подлезть будет очень сложно, а потом постарайтесь сделать насечку зубилом, а потом длинной плоской отверткой упирайтесь в эту засечку и тихонько подстукивайте. Ставьте отвертку под углом «острее» к шляпке, чтобы удар шел типа вскольз, но и цеплял чутка.

Выкрутив болты, вы практически победили, теперь заменить сам замок сможете без проблем, тут все достаточно просто, отсоединяете 4 провода — красный, синий, розовый и черный. Правда придется еще открутить сам замок от второй части крепления — крестовой отверткой 3 болтика.

Выкрутив эти 3 болтика, сможете отсоединить замок зажигания от крепежа или( в нашем случае) сможете достать «личинку» замка и тем самым его починить.

Замок без ключа выглядит вот так — во все стороны торчат стопоры, которые цепляются при повороте и тем самым повернуть личинку внутри не дают.

Когда же вы вставили ключ в личинку, все штифты должны убраться, тем самым они не будут мешать ключу прокручиваться. В нашем случае у нас торчал 1 штифт слева, который цеплялся и не давал «личинке» крутится. Мы его подработали надфилем.

Также внимательно осмотрите личинку замка, вполне возможно вы увидите на верхней боковой стороне заусеницы и даже бороздки, которые «протоптал» ходящий по её верху прижимной штифтик. У нас получилось так, что за все время(а машине уже 10 лет) он проделал в «теле личинки»(внешняя сторона) свой собственный ход, который заканчивался тупиком. И в этом положении ключ и блокировался(положение I — зажигание). Там также надфилем стачивали проделанную им борозду, делайте угол как можно острее. Объяснить очень сложно, так что думайте, как и что должно работать. Личинка замка сделана из мягкого материала и за 10 лет она точно вся износится, задний круглый штифт «пробуривает» свою дорожку. Направьте его как нужно и не придется покупать новый замок зажигания.

Ах да, в продаже можно найти замки с личинками( 3 штуки — для передних дверей и багажника) — стоимость примерно 1300 рублей.

Либо берите без личинок — стоит такой 900 рублей, однако теперь у вас будет 2 ключа — один для запуска авто, а второй — для закрывания/открывания передних дверей и багажника. Так что ремонт замка, по-моему вариант очень даже неплохой, выигрываете сразу в 2 номинациях — экономите деньги, а также у вас по-прежнему будет 1 ключ на всё, как и раньше.

Особенности электрооборудования

Различия в генераторах

Ранее уже упоминалось, что схема проводки ВАЗ 21213 имела некоторые отличия, связанные в первую очередь с устанавливаемым силовым агрегатом.

В частности, для версий со впрыском топлива требовался более мощный генератор, поэтому:

Они конструктивно схожи и представляют собой синхронные машины переменного тока со встроенным выпрямителем и регулятором выходного напряжения.

Схема электрического генератора карбюраторной версии автомобиля «Нива»

Различия в проводке

Подкапотная проводка ВАЗ 21213 выполнена в разном исполнении для облегчения обслуживания своими руками.

READ Как подключить камазовскую гитару на газ 53

Жгут проводов «Нивы» для установки в подкапотном пространстве

Для версий с инжекторным силовым агрегатом проводка на ВАЗ 21213 имеет три дополнительных разъема под блок бесконтактного зажигания.

Кроме того, на модели ВАЗ 21214 установлено 2 охлаждающих радиатор вентилятора, соответственно проводка для них также имеет свои отличия от «тринадцатой». Принципиальная схема подключения элементов системы охлаждения представлена ниже.

Электрическая схема подключения вентиляторов «Нивы»
