Ниссан Альмера

На Nissan Almera устанавливаются ДМРВ фирмы Hitachi, хотя можно встретить и изделия от фирмы Bosch. И нужно понимать, что показания на устройствах от разных производителей будет отличаться.

Для понимания процесса сделаем замены на расходометре Hitachi. На примере Bosch читайте выше.

К датчику подходит 5 проводов. Замеры делаются сначала при включенном зажигании, затем при запущенном двигателе. Подготовьте мультиметр переведя его в режим 20В.

Порядок действий:

1. Вставьте иголку или булавку в третий провод (проткните изоляцию) со стороны воздушного фильтра.
2. Включите зажигание. «–» мультиметра на массу АКБ, «+» к иголке. Норма – не более 0.4В.
3. Заведите машину и проделайте действия согласно п.2. Норма – не более 1.04В. До 1.05В еще досточтимо.

Устройство ДМВР на ВАЗ-2114

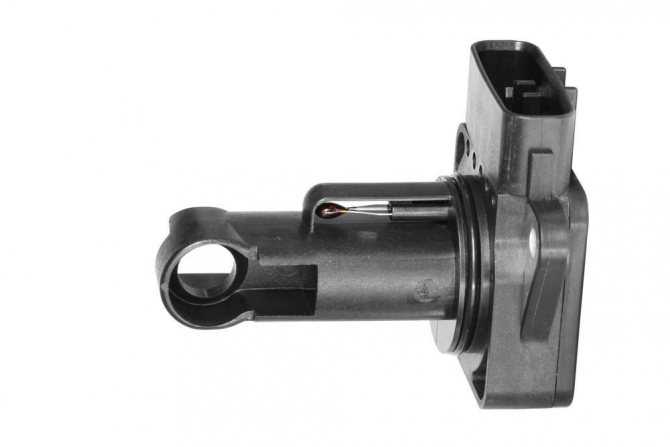

Общий вид датчика ДМВР

Прежде чем перейти непосредственно к диагностике необходимо знать конструктивные особенности и устройство данного датчика. Рассмотрим на изображении схему устройства ДМВР.

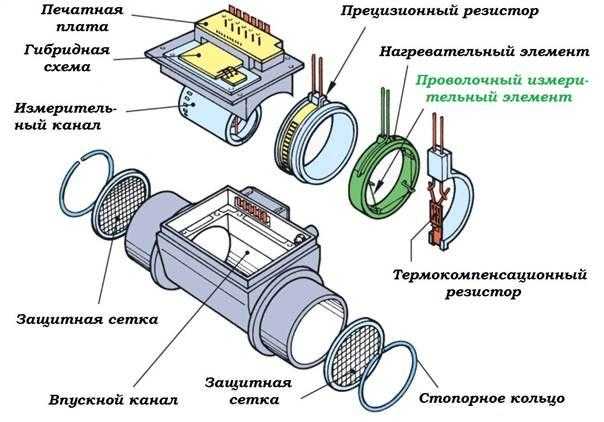

Схема устройства ДМВР

Причины неисправности датчика

Следующим этапом, который идёт перед диагностикой, становится выявления причин неисправности, а также факторов, которые могут повлиять на то, что датчик массового расхода воздуха выйдет из строя.

Значок «Check Engine» на панели приборов

При этом, если подключиться к электронному блоку управления двигателем можно выявить следующую неисправность: « Недостаточный уровень сигнала ДМРВ «. Именно это значит, что вышел из строя датчик.

Основные признаки

Итак, рассмотрим, основные признаки неисправности ДМВР:

• Сбои в работе основного силового агрегата , а именно: плавающие обороты, автомобиль глохнет на холостых оборотах.
• Падение динамики разгона, также один из основополагающих факторов перебоя работы данного узла.
• При переключении скоростей, автомобиль просто глохнет .
• Увеличение расхода топлива. Связано это с тем, что получается неправильное соотношение топливной смеси.

Теперь, когда признаки неисправности понятны, можно рассмотреть вопрос о факторах, которые вызывают выход из строя ДМВР:

• Разрушение или обрыв проводки внутри изделия.
• Ослабленная фиксация колодки проводов.
• Повреждение внутренней части элемента.
• Окисление контактов.
• Износ или перегорание вследствие короткого замыкания.

Часто ДМРВ выходит из строя после мойка двигателя

Проверка ДМРВ при помощи мультиметра

Для того, чтобы проверить датчик массового расхода воздуха, не обязательно ехать в автосервис, тратить кучу времени и денег. Для этого понадобиться обычный тестер или мультиметр , который можно купить за 300 рублей на рынке.

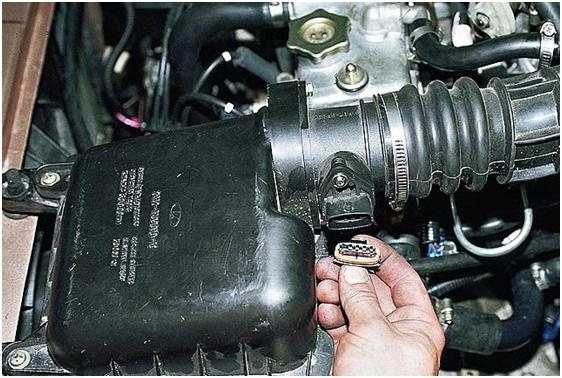

Расположение датчика ДМВР

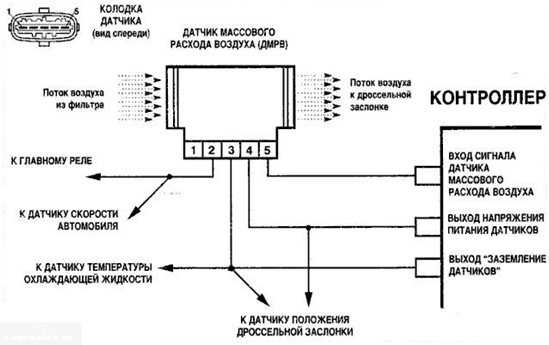

Чтобы проверить ДМВР, необходимо знать распиновку контактной группы.

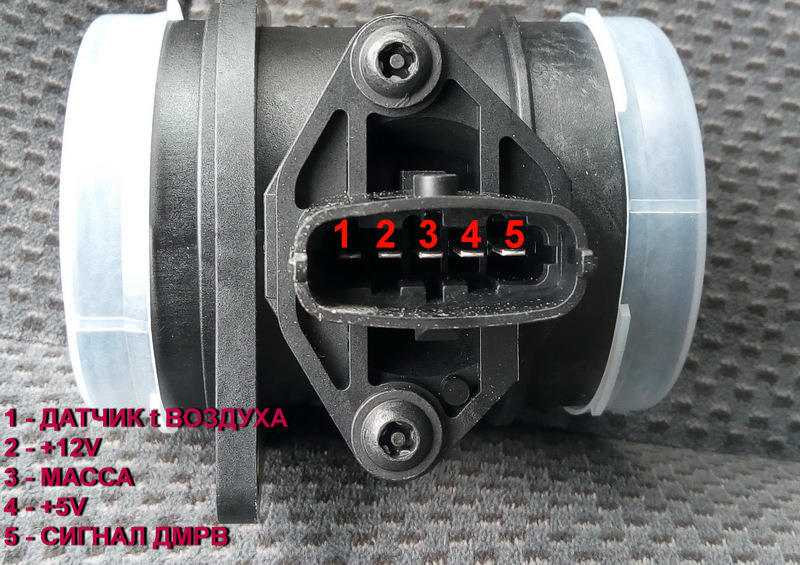

Итак, рассмотрим, какая распиновка у датчика массового расхода воздуха:

1. Контакт №5 (в датчиках Bosch от него, как правило, идёт проводок желтого цвета ) — отвечает за подачу входящего сигнала с ЭБУ;
2. Контакт №4 (серый либо белый) — отвечает за питание устройства;
3. Контакт №3 (провод зеленого цвета) — отвечает за заземление;
4. Контакт №2 ( розово -черный) — провод, по которому информация с датчика передается на главное реле четырнадцатой.

Чтобы определить исправность, снимать датчик не нужно. Мультиметр выставляется на режим измерения постоянного тока до 20 вольт. Далее, следуем пошаговой инструкции:

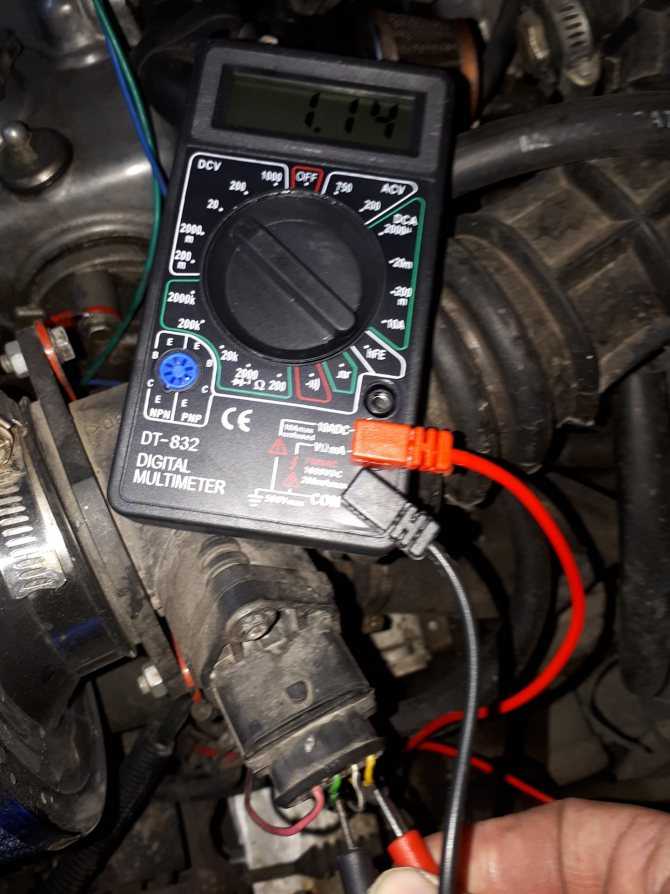

Принцип проверки датчика ДМВР

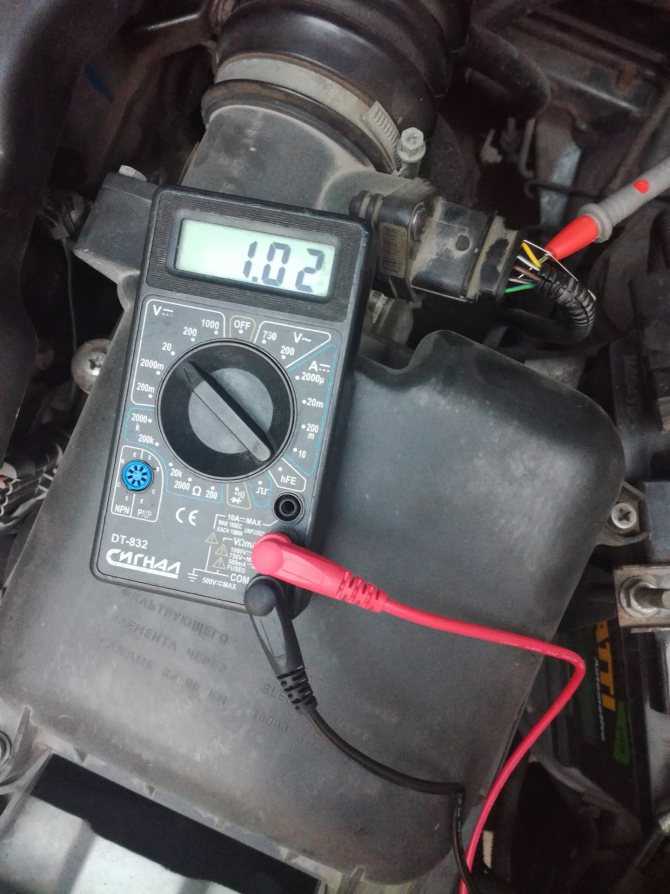

1. Красный провод от мультиметра соединяем с контактом 5, а вот черный с контактом 3.

Соединять контакты можно при помощи булавки

• Не заводя автомобиль, поворачиваем зажигания.
• Смотрим на показания мультиметра, расшифровка которых приведена ниже.

Показания тестера (напряжение, В)	Состояние ДМРВ
0.006 — 1.01	Такое напряжение выдают только новые датчики, спустя нескольких недель эксплуатации оно возрастает на несколько сотых единиц;
1.01 — 1.02	Нормальное, рабочее напряжение устройства находящегося в постоянной эксплуатации;
1.03 — 1.04	Устройство израсходовало примерно половину своего рабочего ресурса;
1.04 — 1.05	Напряжение ДМРВ находящегося в крайне изношенном состоянии, рекомендуется замена;
Выше 1.05	Такой датчик не работает, либо работает, но посылает в ЭБУ искаженные сигналы.

Датчики расхода воздуха в промышленности

Промышленные расходомеры воздуха — это приборы для определения степени расхода рабочего вещества, в данном случае воздуха, газа, который проходит через трубопровод.

Виды

Расходомер сжатого воздуха в промышленности применяется почти во всех ее сферах, в частности: компрессорные установки в любых отраслях, производство, лаборатории, химическая и газовая отрасль, системы вентиляции.

В промышленности используются следующие типы расходомеров:

• вихревые. Состоят из датчика из двух чувствительных частей: обтекаемого и пьезосенсора. Часть с этими деталями помещается внутрь трубопровода. Проходя через обтекаемое тело поток образует завихрения определенной формы и частоты, которые зависят от параметров воздуха. Пьезоэлемент реагирует на трансформации потока, подает сигнал на электронику, которая проводит расчет, выводит на дисплей количество пропущенного вещества;
• ротаметрические. Это корпус со шкалой, около которой капсула внутри с поплавком-индикатором. Положение указателя зависит от объемного расхода газа;
• тахометрические — крыльчатку крутит поток газа, скорость регистрируется электроникой, которая и вычисляет количество вещества;
• кориолисовы. Колебания Трубки в форме буквы U вызывают закручивание газ, величина сдвига фаз зависит от его расхода, который и измеряется по углу завихрений. Чаще применяются для жидкостей;
• измерители перепадов давления. Поток проходит через сужающуюся шайбу, трубку, сопло при этом измеряется давление, которое возрастает/понижается в зависимости от интенсивности движения вещества.
• ультразвуковые. Измеряется УЗ волна, пропускаемая через среду;
• калориметрические. Расходомер сжатого воздуха работает по следующему принципу: поток нагревается внешними источниками, при движении датчики фиксируют изменение t°.

Промышленный расходомер также может измерять температуру, объемный расход в м. куб за мин., скорость потока. Используются механические и цифровые (пленочные, проволочные термоанемометр, пьезопленочный элемент) варианты изделий, принцип которых аналогичный автомобильным. Устройства устанавливаются на втягивающем тракте.

Пример характеристик модели ЕЕ 75:

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

• на панели приборов появляется надпись Check Engine;
• высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
• двигатель плохо заводится «на холодную», очень медленно разгоняется, глохнет, падает его мощность;
• высокий уровень расхода топлива;
• мотор нестабильно работает на холостом ходу;
• двигатель глохнет при переключении скоростей;
• обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

• ДМРВ не подключен;

Отсоединенный разъем датчика

обрыв в цепи подключения датчика;
оборвалась масса в цепи, появилось окисление;
оборвались сигнальные провода или неправильно подключены;
неисправность БУ двигателем.

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

1. Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
2. Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
3. Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Датчик массового расхода воздуха: Признаки неисправности и стоимость замены

Если в вашей машине вышел из строя датчик массового расхода воздуха, то мы рекомендуем производить ремонт в автомастерской. К счастью автомобилистов, стоимость работы по замене датчика небольшая, поскольку в большинстве автомашин ДМРВ легко доступен. В большинстве случае для замены расходомера воздуха необходимо примерно время от 15 минут до 1 часа, в зависимости от марки и модели автомобиля.

К сожалению, для тех же автомобилистов, во многих уже современных автомобилях для замены этого ДМРВ необходим специальный инструмент. Также во многих современных автомобилях после замены датчика расхода воздуха, возможно придется заново «прописывать» данный расходомер в блоке управления двигателем, тем самым информируя электронику о новом датчике. Поэтому получается, что не все владельцы автомобилей знакомые с авторемонтом могут самостоятельно поменять ДМРВ в своей машине.

Стоит ли покупать для своей машины не оригинальный датчик массового расхода воздуха? Как Вы сами понимаете и к сожалению, стоимость ДМРВ не маленькая. Поэтому многих водителей частенько интересует такой вопрос,- » А можно ли вместо оригинального расходомера приобрести его аналог?»

Однозначно на этот вопрос ответить нельзя. Все в первую очередь зависит от марки и модели вашего автомобиля и конечно же от производителя датчиков. Например, на рынке есть такие автомобили, для которых Вы не оригинальных датчиков просто не найдете.

Мы не рекомендуем Вам покупать не оригинальные датчики, поскольку, в таком случае, вы просто рискуете выбросить свои деньги на ветер, так как по проверенной статистике эти не оригинальные датчики служат недолго.

Если вы все-же решились приобрести неоригинальный ДМРВ, то выбирайте только надежных поставщиков среди известных вам производителей.

К нашему сожалению, стоимость датчиков массового расхода воздуха не маленькая (особенно в современных новых автомобилях). Так что советуем на этом не экономить, поскольку, потратив немаленькие деньги на неоригинал Вы можете столкнуться с небольшим сроком службы данного датчика, и в конечном итоге рано или поздно по новому приобретете на свою машину оригинальный расходомер.

Согласитесь, это неразумно.

Помните всегда о том, что иногда экономия может выйти вам боком. Особенно тогда, когда речь идет конкретно об электронных компонентах в автомобиль.

Также хотим отметить следующее, что в некоторых моделях автомобилей датчик массового расхода воздуха встроен прямо в блок управления двигателем. В этом случае стоимость ремонта датчика может обойтись вам в очень кругленькую сумму.

В этом случае у вас есть единственный путь к экономии средств, это искать ту компанию, которая занимается ремонтом подобных агрегатов. Обычно такие компании ремонтируют подобные блоки заменяя сам датчик массового расхода воздуха, который встроен в блок управления двигателем.

Да, естественно, что ремонт в этом случае будет не дешёв, но все-же, он будет не сопоставим с той стоимостью нового блока управления двигателем.

Как работает ДМРВ?

Этот прибор представляет собой небольшой проводок, изготовленный из платинового сплава. Размер этого шнура всего 70 МКМ. Он установлен в специальной трубке, которая располагается перед дроссельной заслонкой.

Из-за постоянного использования этот провод постоянно покрывается грязью. Но в современных датчиках установлена система самоочистки. Грязь — это одна из причин, по которой устройство выходит из строя, однако есть и другие признаки неисправности датчика ДМРВ. Хоть конструкция прибора максимально проста и надежна, но он также выходит из строя. Единственный его недостаток – это непригодность к ремонту. Если датчик вышел из строя, его просто заменяют на новый.

Как произвести очистку датчика

Очень часто единственной проблемой датчика становится его загрязнение от долгого срока службы. В таком случае поможет очистка.

Никакого механического воздействия нежный чувствительный элемент не потерпит и потом уже ничего хорошего контроллеру не покажет. Загрязнения надо просто смывать.

Выбор очистителя

Можно попытаться найти специальную жидкость, в некоторых каталогах производителей она существует, но проще всего и эффективней использовать самое обычное средство для очистки карбюраторов в аэрозольных баллончиках.

Омывая чувствительный элемент сенсора через прилагаемую трубочку можно увидеть, как грязь исчезает на глазах, обычно такие средства самые мощные по автомобильным загрязнениям. К тому же оно достаточно бережно отнесётся к тонкой измерительной электронике, не вызывая резких охлаждений, как например спирт.

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

Как оценить работоспособность и провести замену?

Разобравшись в том, что такое ДМРВ и уяснив принцип функционирования детали, автовладелец может приступить к ремонтным работать. Нужно отметить, что причин поломки датчика не так много. Самые распространённые:

• повреждение измерительного компонента (вследствие перегрева, попадания влаги или механического воздействия);
• фабричный брак;
• износ компонентов ДМРВ.

Диагностика неполадок состоит из двух этапов: визуальный осмотр и проверка значений сопротивления. При внешнем осмотре осматривайте корпус; ищите трещины, сколы, различные деформации. Также оцените целостность разъёма подключения датчика

Обратите внимание на состояние контактов — могут окислиться

Если внешние повреждения не выявлены, то следует продиагностировать датчик вольтметром. На тестере нужно выставить лимит в 2 вольта.

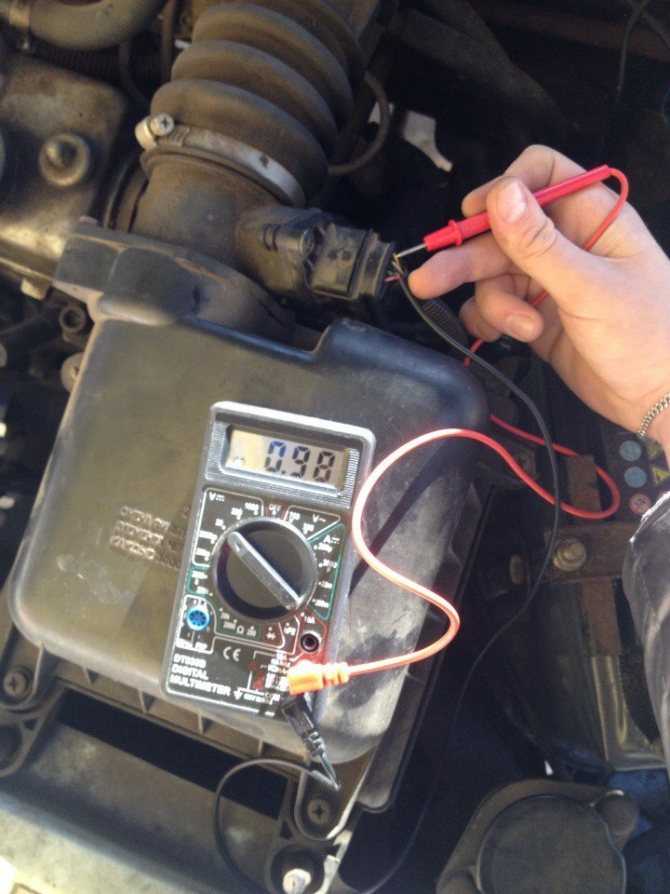

Проверка датчика МРВ тестером:

1. Поворачиваем ключ зажигания, чтобы включить аккумулятор.
2. Щупом тестера проверяем каждый провод, который подходит к корпусу датчика (4 штуки разного цвета). При рабочем датчике на экране высветятся значения от 0,9 до 1,1.
3. Если отображаются цифры ниже данного диапазона, измеритель подлежит замене.

Процедура замены примитивная: отстегиваются хомутики, которые крепят корпус датчика к воздушному фильтру, после чего выкручиваются два болта. Не забудьте отключить массу и выдернуть фишку с контактными проводами, которая передаёт сигнал на блок управления.

Особенности проверки на Форд Фокус 2

В большинстве случаев для иномарок методы диагностики расходометра аналогичны, но все же там есть свои особенности. Все зависит от модели авто и марки установленного MAF-сенсора.

К примеру, на Форд Фокус 2 встречаются датчики с четырьмя или шестью проводами. Оригинальное изделие FORD 1072308.

Распиновка показана ниже на примере 4-х проводного датчика.

• А – напряжение 12V.
• B – «–» (масса).
• C – «–» земля обратная (перевод дословный).
• D – выходной сигнальный SIG к ЭУБ.

К 6 контактным датчикам подключаются два дополнительных провода: датчики IAT (температуры всасываемого воздуха).

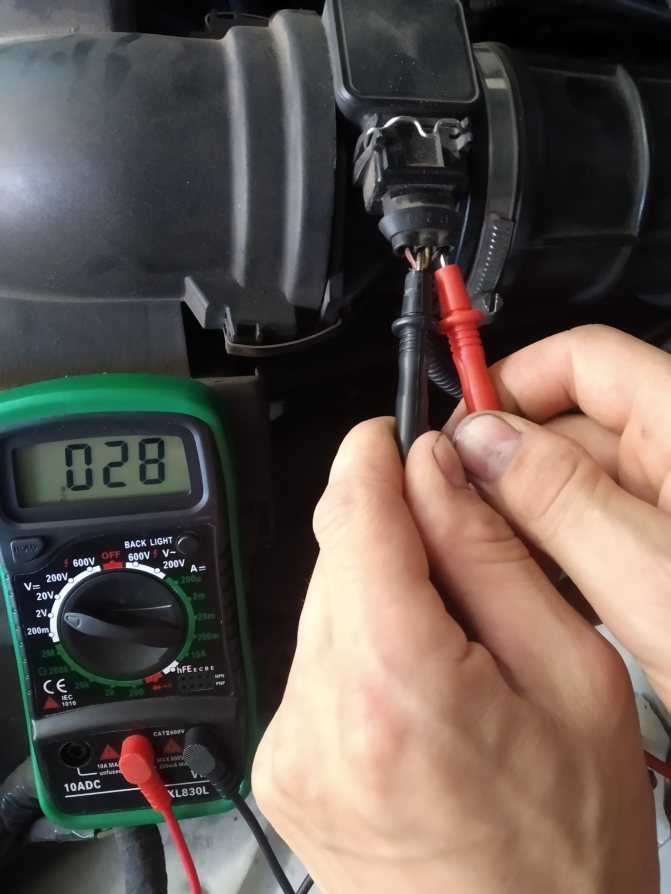

Для проверки ДМРВ на Форд Фокус 2 сделайте следующее:

1. Отсоедините фишку от расходометра.
2. Включите зажигание.
3. «–» мультиметра подсоедините к «B» (масса) на жгуте проводов (смотрите на рисунке выше).
4. «+» прибора к плюсовому «А» (12V).

На мультиметре должно показать 12В. Если нет, то ищем по какой причине на датчик не поступает U.

Дальнейшие действия (понадобиться помощник):

1. Подключите фишку обратно.
2. Не выключая зажигания, используя острые щупы мультиметра «+» подключите (проколите провод) к сигнальному «D», а «–» к «С» (обратная земля). Норма 0.9 – 1.0V.
3. Попросите помощника завести машину погреть и выставить обороты на отметке 1500. Прибор должен показать 1.4 – 1.6V. На 2500 оборотах – 1.8 – 2.0V.
4. При полной выжатой педали газа (по мере увеличения оборотов) прибор долен показывать от 0.2 до 5V.

Диапазон нормативных показателей указан не случайно. Он будет варьировать в зависимости от объема двигателя.

Также провести диагностику Форд Фокус 2 сканером (читайте выше). Нормативный показатель расхода воздуха 9–12 кг/ч или около 2.8 гр/с на холостых оборотах.

Причины поломки

Вот список основных причин, по которым датчик MAF разбивается или не работает неправильно:

• Завтрак (взрыв) термистор или повреждение стебля на путях. В частности, это заболевание характерно для модели датчика HFM-5. Это может быть результатом натурального потребления или внезапного скачка напряжения (сбой генератора и т.д.). Проводные устройства в среднем поддерживают примерно 150000. Авто путешествие.
• Нет напряжения — прерывание сигнала или операционная электрическая цепь, датчик не подключен, окисляющий контакты.
• ЭБУ поврежден.
• Неправильное обслуживание. Расходомер считается необслуживаемому устройством и заменяется в качестве полного устройства. Потому что это дорого, многие люди пытаются убрать его, например Ват, что является ошибкой. Для этого используйте сжатый воздух или специальные жидкости (карбоцелер, специальныеОчиститель ДМРВ или другой спиртосодержащий продукт).

Косвенные причины:

• Заклинивание дроссельной заслонки в результате ее загрязнения — в этом случае датчик вроде исправен, но информация передается в ЭБУ некорректно.
• Забит воздушный фильтр.

Признаки неисправностей автомобильных сенсоров расхода воздуха

Сложность диагностики для автомобильных изделий в том, что схожие симптомы характерные и для датчиков холостого хода, оборотов мотора, положения распредвала, некоторых других сенсоров. И наоборот, признаки неполадки перечисленных узлов присущи плохой работе ДМРВ. Поэтому проверка предполагает работу непосредственно с самим прибором.

Надо отметить, что автомобиль со сломанным ДМРВ может функционировать, и иногда даже на первый взгляд более или менее нормально. Но также есть высокий риск глушения мотора, его незапуска, то есть к перечню симптомов добавляется этот досадный пункт. По этому моменту устройство похоже на ДПКВ (датчик положения коленвала, числа оборотов). Конечно же, если машина при сломанном ДМРВ кое-как работает, то ее в принципе можно эксплуатировать, но надо учесть, что некорректная функциональность вскоре приводит к быстрому износу системы, к более значительным поломкам.

Показатели детекторов кислорода на моторе автомобиля ключевые для процесса образования топливовоздушной смеси, поэтому зачастую работа мотора нарушается заметно и значительно.

Последствия и признаки сломанного ДМРВ:

Особенности разновидностей

Первые ДМРВ были механическими и они до сих пор встречаются на впрыске K-, KE-, L-Jetronic, Motronic. Внутри такого устройства есть демпфирующая камера и затвор ее и измерительный, пружина для возврата, потенциометр, регулируемый байпас (он же обводной канал).

На современные модели чаще ставят пластинчатые, нитяные (проволочные) разновидности пленочные термоанемометры или с толстостенной диафрагмой. И отдельно надо выделить систему с заменой данного устройства датчиком давления на коллекторе.

Система абсолютного давления

На современных автомобилях с электронным зажиганием ДМРВ может отсутствовать вообще. Все больше машин выпускаются без расходомеров. Но, конечно же, его заменяет специальный узел — особая система абсолютного давления, датчики давления (ДАД, MAP — Manifold absolute pressure sensor). Устройство более совершенное, чем традиционные ДМРВ.

Сенсор узла абсолютного давления находится на коллекторе, проводит мониторинг нагрузки на агрегат, отслеживает рециркулируемые газы. Прибор соединен вакуумным шлангом, на котором возникает разрежение, влияющее на мембранную часть такого датчика, где размещены резисторы меняющие свое сопротивление при ее изгибании потоком.

Сенсор сравнивает давления: атмосферное и на пластине. Чем выше значение, тем больше меняется сопротивление и электроимпульсы, идущие на ЭБУ. Датчик запитывается 5 В, управляющие сигналы в диапазоне от 1…4.5 В. Первая цифра — это холостые, вторая — максимум нагрузки. ЭБУ, помимо прочего, исчисляет объем воздуха по его плотности, температуре, числу вращений коленвала.

Почему появляется белый дым из выхлопной трубы бензинового двигателя

Выхлопной тракт – один из обязательных модулей автомобилей с двигателями внутреннего сгорания. Кроме основной задачи – вывод отработавших газов – система снижает шумы от работы ДВС и заметность выхлопов. Последние, все же, бывают ясно выраженными. Иногда – это просто физический закон, в иных случаях – сигнал о неизбежном не дешевом ремонте.

На холодную

Если ранним утром вы заводите машину при температуре окружающей среды ниже +8-10 °С, то белый дым из выхлопной трубы бензинового двигателя появится в виде конденсата в металлических трубах системы выпуска отработки. Явление станет тем заметнее, чем ниже падает столбик термометра.

Почему авто начало дымить белым

Объяснение следующее: на внутренней стороне глушителя осели капельки влаги (конденсат), водитель включает зажигание, газует: в трубу врываются горячие газы. Глушитель нагревается, конденсат переходит в газообразную фазу – пар, видимый глазом.

При запуске

И снова физика –конденсат в глушителе. Нередко влаги так много, что она капает из выхлопной трубы. Чем короче поездки и чаще остановки, тем интенсивнее образуются капли: за 15-20 минут езды вода не выпарится полностью. В холодное время года рекомендуется раз в 7-10 дней гонять машину хотя бы полчаса или хорошенько ее прогревать.

При прогреве (на горячую)

Когда машина полностью прогрета, а облако не исчезает, автослесари советуют убедиться, не попадает ли антифриз в камеры сгорания. Сначала нужно проверить прокладку, потом целостность ГБЦ.

Причинами белого дыма из выхлопной трубы бензинового двигателя на горячую могут также стать:

• поломка термостата;
• неработающий вентилятор;
• разгерметизация радиатора и соединительных шлангов.

Если дымит прогретый двигатель, отмахнуться от проблемы не получится: срочно диагностируйте автомобиль, устраните дефекты.

Когда газуешь

Смотрите на термометр: если ртутный столбик опустился ниже +10 градусов, при этом и на дворе сыро, в действие вступает естественный процесс испарения конденсата. Вы нажимаете на педаль газа, в камеры сгорания впрыскивается больше топливной смеси. Значит, и выхлопы пойдут энергичнее. Глушитель сильно греется, влага со стенок испаряется.

Однако картина меняется в теплое время года, когда и температура, и влажность воздуха в норме. Вы даете газу, а белый дым из выхлопной трубы на прогретом двигателе не исчезает. Срочно гоните машину в автосервис: вероятнее всего, вина будет в нарушении циркуляции ОЖ.

При больших оборотах

На погоду грешить не получится, если через выпускную трубу выбрасываются клубы дыма на высоких оборотах. Причина может крыться в охлаждайке, тем или иным способом проникшей в систему питания.

Как убрать появление белого дыма

Рассмотрим проблему подробнее.

Восстановление датчика

Перед началом работ в автомобиле необходимо деактивировать зажигание и отсоединить от регулятора фишку с проводами.

Что понадобится?

Для проведения процедуры потребуется:

• ветошь;
• набор гаечных ключей;
• очистительное средство;
• отвертка, если ее применение требует демонтажа расходомера.

Выбор очистителя

Средства, которые можно приобрести в магазине для того, чтобы почистить контроллер:

1. WD-40. Универсальное средство, использующееся в том числе для чистки.
2. Liqui Moly. Применение такого состава актуально на работающих датчиках. Средство является универсальным и может применяться как на дизельных, так и бензиновых моторах.
3. Спирт.
4. Средство для очистки карбюраторных двигателей.
5. Жидкий ключ. Данный продукт поставляется в продажу в виде спрея.
6. Air Senso Clean.

Полезно знать

Для очистки устройства нельзя использовать ватные палочки или сжатый воздух

Важно, чтобы в составе очистительного средства не было ацетона или эфира

Изображение	Шаг
	Пользователь должен снять подведенный к датчику шланг, для этого гаечным ключом выкручиваются винты крепления устройства к корпусу воздухофильтра. Алгоритм демонтажа может отличаться в зависимости от конструктивных особенностей авто.
	Производится снятие датчика с патрубка и его извлечение из места установка. Для демонтажа на автомобилях ВАЗ пользователю необходим ключ звездочка необходимого размера. Чтобы снять расходомер, пользователю надо открутить саморезы, фиксирующие его.
	Производится очистка регулятора, красными стрелками указаны места, которые надо обработать средством. Внутри датчика находится пленка, на которой располагаются сами регуляторы, сделанные в виде проволоки. Фиксация элементов осуществляется посредством специальной смолы. Пользователь должен очистительным средством обработать чувствительный элемент, после чего несколько минут подождать, пока средство не высохнет. Процедура очистки может быть выполнена несколько раз в зависимости от загрязнений. Для более быстрого высыхания возможно использование компрессора.

Коды ошибок ДМРВ

Чаще всего контроллер выдаёт код ошибки P0100. Это означает неисправность MAF, сделать такой вывод ЭСУД заставляет выход сигналов от датчика за пределы возможного диапазона на протяжении заданного промежутка времени.

При этом общий код ошибки может быть конкретизирован дополнительными:

• P0101 – явно ошибочный уровень сигнала, выход за рабочий диапазон;
• P0102 – низкий уровень в сигнальной цепи;
• P0103 – высокий уровень в сигнальной цепи;
• P0104 – нестабильный сигнал с ошибками.

Однозначно определять неисправность по кодам ошибок не всегда возможно, обычно эти данные сканера служат лишь информацией к размышлению.

К тому же ошибки редко появляются по одной, например, неполадки в ДМРВ могут повлечь изменение состава смеси с кодами что-то вроде P0174 и тому подобными. Дальнейшая диагностика проводится уже по конкретным показаниям датчиков.

Для чего нужен ДМРВ и его устройство?

Расшифровка аббревиатуры ДМРВ — датчик массового расхода воздуха.

ДМРВ — это контроллер распределения, предназначенный для предупреждения электронного модуля мотора об объеме воздушного потока, в определенный момент поступающего в камеры сгорания. Эти данные необходимы для эффективного функционирования инжекторных двигателей, поскольку в карбюраторных агрегатах данную функцию выполняет непосредственно карбюратор. Воздушный поток в авто всасывается в цилиндры посредством разрежения, а топливо впрыскивается форсунками.

Подача бензина всегда идет определенными объемами. Эту функцию выполняет система электроники в соответствии с информацией, полученной от контроллеров. Объем дозы горючего определяется положением коленчатого вала, датчика скорости его вращения. Также на это влияет расположение дроссельной заслонки и количество воздушного потока, поступающего в цилиндры ДВС. Контроллер массового расхода воздуха дает возможность микропроцессорному модулю сбалансировать топливовоздушную смесь и обеспечить качественное функционирование ДВС.

Конструктивные компоненты регулятора

ДМРВ, который влияет на работу силового агрегата, состоит из следующих элементов:

• корпус, обычно выполнен из пластмассы;
• основной дефлектор, через который проходит воздушный поток;
• металлический экран;
• MAF-плата или процессор АЦП, предназначенный для контроля объема воздуха и обработки информации перед ее отправкой на микропроцессорный блок;
• разъем, использующийся для подключения электроцепи питания устройства.

В современных моделях транспортных средств данный регулятор дополнительно оснащается корректирующими температурными контроллерами. Также устройство может быть дополнено атмосферным датчиком воздуха. В соответствии с показаниями этих регуляторов обеспечивается возможность управления углом опережения зажигания. Слаженное функционирование датчиков обеспечивает более экономную работу ДВС.

Где находится датчик

Датчик располагается во впускном тракте двигателя, обычно сразу после корпуса воздушного фильтрующего устройства. К примеру, в автомобилях ВАЗ после контроллера идет толстый шланг или гофрированная магистраль. Но независимо от модели авто, расходомер расположен возле фильтра.

Что будет, если отключить ДМРВ?

При отключении контроллера микропроцессорный модуль автоматически перейдет в аварийный режим функционирования. Количество воздуха и топлива для образования горючей смеси будет формироваться в соответствии с положением заслонки дроссельного узла. Это приведет к росту объема потребления топлива. Коленвал будет функционировать на повышенных оборотах, не менее 1500 в минуту.

Допускается использование машины при отключенном ДМРВ, но из-за этого увеличится расход горючего и загрязнение двигателя.
