Как проверить стартер ваз 2110:

Первым делом нужно проверить, чтобы муфта свободного хода легко перемещалась по валу. Это можно проверить с помощью отвертки.

Если она ходит свободно, то следующим этапом проверяем ход шестерни. Также с помощью отвертки пробуем ее провернуть. Шестерня должна легко вращаться относительно ступицы муфты по направлению вращения якоря. В обратном направлении шестерня ни в коем разе не должна проворачиваться.

Для проверки работоспособности втягивающего (тягового реле) нужно выполнить следующие действия:

Берем высоковольтные провода с крокодилами. Один из проводов подкидываем так: один конец на минус аккумулятора, другой конец на корпус стартера. Второй провод одним концом подключается к плюсу на АКБ, а другим – на вывод управляющего провода втягивающего. При таком подключении произойдет щелчок и муфта привода выдвинется. Если так произошло, то с втягивающим все в порядке. Если нет, то замените втягивающее реле.

Теперь проверим работу электродвигателя стартера. Для этого не трогайте все провода, которые подключали в пункте выше. Единственное, что нужно поменять, это убрать высоковольтный провод с управляющего ввода тяговым реле и подключить его на нижний контактный болт тягового реле. При таком подключении якорь стартера будет крутиться со скоростью 5000 оборотов в минуту. Если этого не произошло, значит неполадки кроются в электродвигателе стартера. Следовательно, его нужно починить, или же заменить.

Финальная диагностика стартера перед заменой

Если стартер на ВАЗ 2112 не позволяет запустить двигатель, прежде чем приступить к ремонту, следует осуществить полную диагностику устройства. Для начала вам нужно будет открыть капот и произвести демонтаж воздушного фильтрующего элемента, для этого следует выкрутить болт на кузове и отверткой ослабить хомут на шланге.

Сам стартер ВАЗ 2112 располагается непосредственно под корпусом воздушного фильтра, процедура диагностики осуществляется так:

1. Сначала необходимо проверить, насколько качественно подключены провода, подведенные к механизму. Есть вероятность, что проблема заключается именно в электроцепи.
2. Если проводка целая, то включите оптику. При разряженном аккумуляторе свет фонарей будет довольно слабым.
3. Демонтируйте провода с разъемов замка зажигания, после чего подключите их друг к другу (провода 30 и 50 в соответствии со схемой авто). Когда контакты будут замкнуты на короткое время, механизм начнет крутить, если это так, то причина кроется в выключателе зажигания.
4. При работоспособном замке производится подключение дополнительного провода с разъемом и реле, а также с положительным выводом аккумулятора. В том случае, если стартерный узел сработает, это может свидетельствовать о неполадках в работе цепи от батареи до реле.
5. Если эти действия не помогли выявить неисправность, то придется производить демонтаж узла и проверять его более детально (автор видео — Автоэлектрика ВЧ).

Ремонт стартера своими руками

Техническое обслуживание или ремонт стартера должны производиться в соответствии с определёнными алгоритмами, соблюдение которых требует определённого опыта и знаний, а также использования необходимых инструментов. Поиск неисправностей всегда начинается с разбора стартера, после чего производится диагностика, а при обнаружении неполадок осуществляется ремонт.

Инструменты и расходные материалы

Чтобы устранить неисправности, требуется подготовить следующие инструменты:

1. Торцевые головки на 13 и 15.
2. Удлинитель.
3. Рукоятку, оборудованную трещоткой.
4. Омметр.
5. Специальный анализатор, оборудованный лампочкой.
6. Крестовую и плоскую отвёртки.

В качестве расходных материалов будут использоваться запасные части, которые должны будут заменить вышедшие из строя компоненты. Определить, какие именно детали требуют замены, можно на этапе диагностики, описанном выше. Для ремонта стартера рекомендуется использовать только качественные детали.

Как снять и разобрать

Чтобы подготовиться к ремонту, требуется выполнить полную разборку стартера. Эта процедура должна производиться в следующей последовательности:

1. Снять минусовую клемму аккумулятора.
2. Демонтировать корпус воздушного фильтра, чтобы обеспечить удобство для дальнейших операций.
3. Отсоединить провод, ведущий к тяговому реле.
4. Отвести отключенную проводку в сторону, чтобы она не мешала дальнейшему ремонту.
5. Открутить гайки, посредством которых стартер монтируется к коробке передач.
6. Достать агрегат и производить дальнейший ремонт в более удобных условиях.
7. Отсоединить провод, который находится в контакте с крепёжным болтом.
8. Демонтировать тяговое реле. Для этого требуется выкрутить два болта, которые его фиксируют.
9. Вынуть якорь реле. Чтобы это сделать, необходимо немного приподнять его вверх, после чего снять петлю с рычага.
10. Выкрутить гайки, фиксирующие стяжные шпильки.
11. Демонтировать крышку с приводом, а также редуктор в сборе.
12. Полностью «убрать» стяжные шпильки. Это облегчит дальнейшее снятие привода и редуктора.

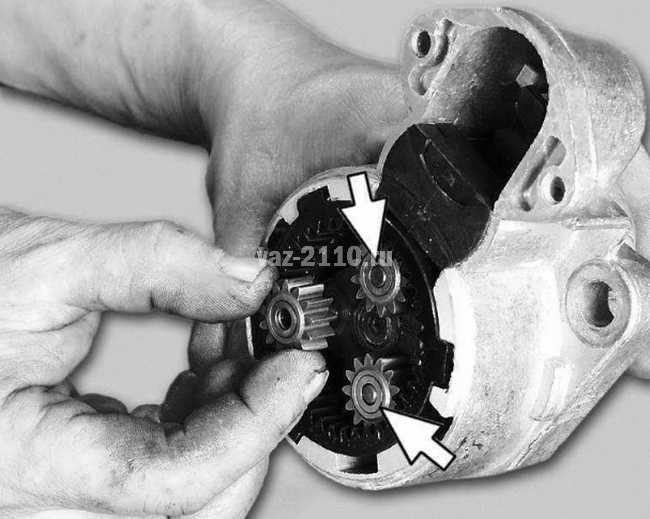

13. Вынуть планетарные шестерни. Их требуется заменить, если имеют место повреждения на зубьях или нарушена целостность игольчатых подшипников.
14. Произвести замену щёткодержатели в сборе (при необходимости).

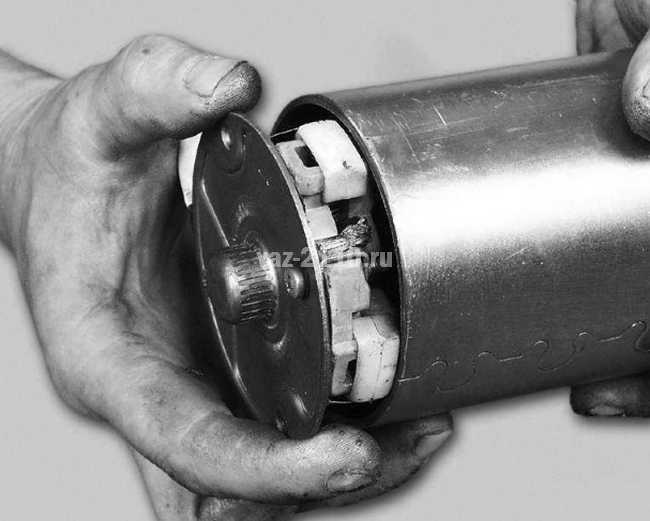

15. Демонтировать крышку со стороны коллектора.
16. Выкрутить два винта, после чего снять щёткодержатель с крышки.
17. Отогнуть фиксаторы и вынуть пружину.
18. Проверить якорь на предмет дефектов. Для этого требуется вынуть его из корпуса.
19. Демонтировать шестерню с якорного вала.
20. Вынуть якорь из статорного механизма.
21. Демонтировать уплотнительную опору с рычага.

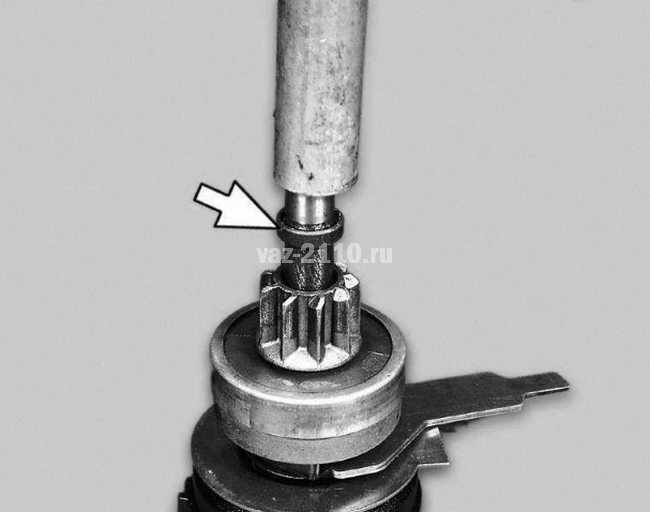

22. Сбить со стопорного кольца ограничитель, используя специальную оправку.
23. Произвести демонтаж ограничительного и стопорного колец.
24. Снять привод в сборе.

Монтажный блок Расположение предохранителей и реле

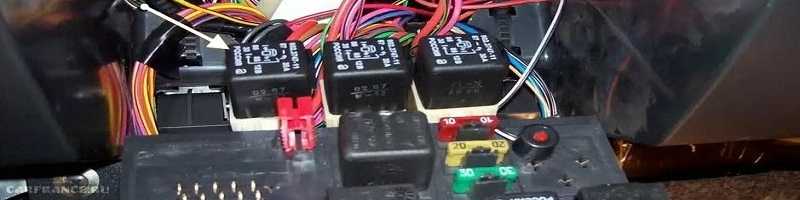

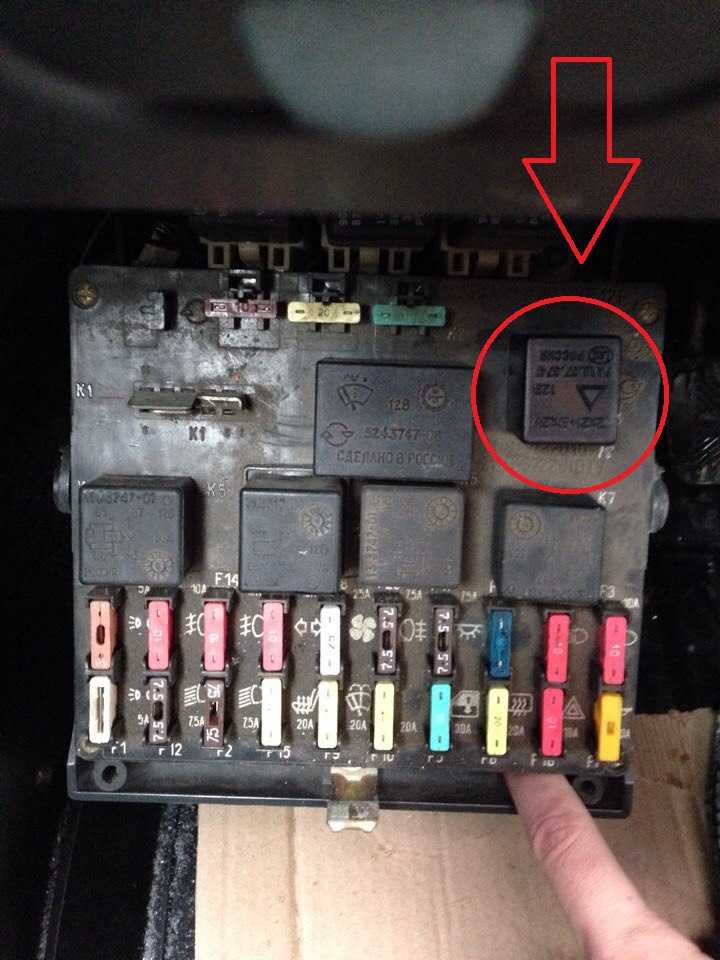

Расположение реле и предохранителей в монтажном блоке

К1 – реле контроля исправности ламп;К2 – реле очистителя ветрового стекла;K3 – реле-прерыватель указателей поворота и аварийной сигнализации;К4 – реле включения ближнего света фар;	К5 – реле включения дальнего света фар;К6 – дополнительное реле;К7 – реле включения обогрева заднего стекла;K8 – резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается);F1–F20 – плавкие предохранители

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, генератора (за исключением обмотки возбуждения). Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть указанные в таблице «Цепи, защищаемые плавкими предохранителями» цепи, которые защищает данный предохранитель.

В таблице «Цепи, защищаемые плавкими предохранителями» дано назначение каждого предохранителя, но на конкретной модели автомобиля могут отсутствовать некоторые цепи (или устройства), указанные в таблице.

ВНИМАНИЕ !

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это может привести к повреждению электрических приборов. Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке (рисунок Расположение реле и предохранителей в монтажном блоке ), встроенном в панель приборов с левой стороны от рулевой колонки. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рисунок Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов. Схема внутренних соединений монтажного блока представлена на рисунок Схема соединений монтажного блока. Цепи, защищаемые плавкими предохранителями

Номер предохранителя	Сила тока, А	Защищаемые цепи
F1	5	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
F2	7,5	Левая фара (ближний свет)
F3	10	Левая фара (дальний свет)
F4	10	Правая противотуманная фара
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа
F7	20	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8	20	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10	20	Резервный
F11	5	Лампы габаритного света правого борта
F12	7,5	Правая фара (ближний свет)
F13	10	Правая фара (дальний свет). Контрольная лампа включения дальнего света
F14	10	Левая противотуманная фара
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F18	25	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20	7,5	Лампы задних противотуманных фонарей

Возможные неполадки стартера:

Если вы пытаетесь завести автомобиль, но не происходит никаких звуков, убедитесь, что аккумулятор не разряжен(проверьте прибором, напряжение должно быть не меньше 12 В), а также проверьте, чтобы был хороший контакт проводов на АКБ. Иногда места посадки проводов окисляются. Если вы видите следы окисления, то почистите клеммы и контакты на АКБ. Для чистки используйте мелкую наждачную бумагу или нож.

Если вы заводите авто, но опять-таки двигатель не заводится, но при этом слышны щелчки тягового реле (при этом аккумуляторная батарея хорошо заряжена), то тут два варианта – неисправность контактов реле, либо неисправность электродвигателя стартера.

Если вы пытаетесь завести авто и при этом не слышно щелчков тягового реле, то скорей всего неисправность в тяговом реле, или же обрыв проводки.

Если вы слышите, что стартер крутиться, но очень медленно, то опять таки проверьте напряжение, которое выдает АКБ. Это можно сделать при помощи прибора. Напряжение не должно быть меньше 12 В.

Ну и наконец, если вы убедились, что АКБ заряжен и проблем с проводкой нет, то снимите стартер вместе с тяговым реле, для более детальной проверки.

Какой инструмент нужен для проверки стартера ВАЗ 2110? Тут совсем просто, понадобится плоская отвертка и высоковольтные провода с крокодилами (в народе они называются провода для «прикуривания»).

Как провести ремонт стартера на ваз 2110

Перед тем как начинать ремонт стартера, его необходимо снять с автомобиля и провести проверку его работоспособности.

• Сначала откручивают гайку, и аккуратно снимают провод и после этого можно будет снять втягивающее реле, и здесь уже ничего мешать не будет. После этого опять выкручивают гайки, чтобы снять стяжные шпильки, которые крепят статор, и затем его можно будет снять от передней крышки.
• Затем можно убрать удалить планетарные шестеренки, которые находятся на редукторе и его снимают со стартера. Но шестеренок может быть разное количество, три или четыре. Если их 4, то необходимо в самом начале снять центральную, и после этого все остальные легко снимутся. Не стоит забывать, что их тоже нужно тщательно осмотреть, чтобы не было зазоров, ржавчины, иначе их
• нужно будет заменить.
• Если говорить про втягивающее реле, то на нем располагаются несколько болтов, и при необходимости снятия их нужно открутить, и далее с особой аккуратностью его снимают со стартера. Конечно, проводят проверку, ее можно провести путем подсоединения к тяговому реле омметра, но перед этим нужно полностью утопить якорь. При этой проверке, если устройство будет показывать ноль, то реле исправно, и причина поломки не в нем.
• После этого используя молоток и ключ, аккуратно сбивается ограничительное кольцо, но под него нужно что-нибудь подложить, чтобы не произошла деформация. Затем отверткой снимают стопорное кольцо и еще одно ограничительное, которое отвечает за ход вала. Таким образом, разбирается весь привод и необходимо проверить все детали на износ, если что-то не так, что их нужно заменить.
• Затем при помощи отвертки поддевается передняя крышка со статора, и если там есть шестеренка, то ее тоже снимают.
• И на завершительном этапе необходимо открутить два болта с крышки статора и ее снять. И вот тут открывается вид на щеточный узел стартера, но чтобы их достать нужно убрать переднюю опору и упорную шайбу, но тут есть специальные магниты. Разжав их можно будет вытащить якорь из статора, после этого проводят осмотр коллектора и обмотки, здесь не должно быть деформаций и прогоревших частей. Если все эти повреждения есть, то якорь лучше всего поменять на новый, а если все нормально, то можно просто почистить. Это можно сделать при помощи шлифовальной бумаги или водой с моющими средствами. После этого якорь просушивают и при помощи сжатого воздуха, чтобы убрать остатки загрязнения и воду.
• Немного стоит рассказать о щетках устройства для них здесь предусмотрен специальный щеткодержатель. Он должен быть без видимых повреждений, если их нет, то можно собирать обратно, а если есть то лучше провести замену.

Теперь можно приступать к сборке устройства, но перед этим следует промазать все детали устройства смазкой, а привод лучше всего полностью окунуть в моторное масло. Но после этого необходимо чтобы масло стекло, проверить все детали на вращение. Если снимались щетки, и они менялись, обратно их вставляют при помощи специальной оправки. Но если ее нет, то можно поступить другим образом в устройстве есть два винта и именно здесь нужно закрепить щетки, а после якорь смазать маслом и все четыре щетки поставить на место. Но тут не нужно устанавливать специальные пружины под щетки, и затем надевают на коллектор якоря, и вот только после этого устанавливаются пружины щеток. И теперь можно проводить установку остальных деталей стартера в обратном порядке.

Как отремонтировать стартер

Для проведения ремонта вам потребуется устройство разобрать полностью, буквально по винтикам. При этом тяговое реле, которое приводит в движение на ВАЗ-2110 стартер, вообще отдельно проверяется и обслуживается. Новые модели не подвергаются ремонту, они заключены в цельном корпусе. Но если посмотреть на его стоимость, то окажется, что ремонт обойдется в небольшую сумму. Когда разберете стартер, вам потребуется первым делом поставить новые щетки. Если у старых длина меньше 12 мм, то они уже пришли в негодность.

Чистка ламелей – без нее тоже никак. Сначала очищаете от грязи зазоры между соседними контактами, затем вооружаетесь полировочной пастой и натираете поверхность металла. По завершении этой процедуры осуществляете промывку растворителем. Использовать наждачную бумагу не стоит, так как она сделает поверхность ламелей абразивной, как следствие – быстрый износ щеток стартера. И на последнем этапе вы заменяете обе втулки. Одна расположена в задней крышке, а вторая – в картере сцепления. При ремонте меняйте обе, иначе будет нарушена центровка ротора. И контакта между минусом аккумулятора и ротором не окажется. В итоге вы получите, что просто не крутит стартер ВАЗ-2110.

Как оно работает

Конструкция стартера «десятки» такова, что внутри него находится втягивающее реле, которое отвечает за вращение шестеренок привода. Когда шестерни цепляются за зубья маховика коленчатого вала, происходит запуск. Потому если втягивающее не работает, то и запустить мотор вам не удастся.

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Это интересно: Антифриз или Тосол для ВАЗ-2114, что лучше — фото, видео

Неисправности узла

Наиболее распространённые поломки стартера подразделяются на несколько разновидностей. В их число входит:

1. Повреждение электросхемы. Признаком подобных неполадок является медленное вращение или полное отсутствие его у коленвала при пуске ДВС. Причинами для подобного явления может послужить разрядка аккумулятора, разрыв контактов устройства зажигания, ненадёжная фиксация, износ проводов, нарушение целостности проводки, подходящей к контактной группе реле. Если при пуске ДВС якорь не реагирует, а реле не срабатывает, то причина отказа с большой долей вероятности заключается в обрыве провода втягивающего реле. При отсутствии описанных «симптомов» требуется произвести демонтаж, выполнить проверку пластин на предмет замыкания, наличие следов «подгорания» в системе коллектора.
2. Износ стартерных щёток. На присутствие подобных неполадок может указывать затруднённый пуск автомобиля, но не всегда. Причина подобного явления может «скрываться» в поломке аккумулятора. Полный износ щёток приводит к «упиранию» пружины в щёткодержатель (контакт обеспечивается только за счёт её массы). Это можно легко проверить, если изменить положение стартера. Причиной для преждевременного износа служит перекос щёток при функционировании стартера.
3. Поломка тягового реле. На неё указывает отказ ДВС, так как завести мотор без исправного реле не получится. В число «симптомов» неисправности этого элемента стартера входит его быстрое вращение, даже после пуска ДВС, движение «вхолостую» (без соприкосновения с маховиком мотора, который не запускается), щелчок после проворачивания ключа в устройстве зажигания. Его может не быть, если в катушке произошёл обрыв, заклинило якорь или нет питания по каким-либо причинам.
4. Отсутствие вращения стартера при наличии характерного «жужжания». Такое явление указывает на возникновение замыкания в электрической цепи, при котором питание подаётся на щётки электродвигателя. При этом она находится в рабочем состоянии. В такой ситуации часто не срабатывает удерживающая катушка и не осуществляется перемещение бендикса. Его шестерня не может зацепиться за зубчатое колесо маховика, а электромотор работает в холостом режиме. Причина может заключаться в том, что усилие втягивающего элемента «поступает» на бендикс посредством рычага, изготовленного из пластмассы (имеет форму ухвата). Если сопротивление перемещения бендикса имеет высокий показатель, то происходит поломка пластиковых элементов. В результате он не переводится в рабочее положение и стартер вращается, но крутящий момент на маховик не передаёт. Ещё одной причиной выхода из строя пластмассового «ухвата» может послужить сильный износ зубьев, которые располагаются на валу ротора электродвигателя. Не стоит забывать, что полное разрушение упомянутых зубьев тоже может стать причиной поломки. Подобная разновидность неисправности имеет отношение к поломке мотора и не связана с функционированием привода. О присутствии такой поломки свидетельствует срабатывание всех механизмов стартера, то есть вращение электромотора, переход бендикса в рабочее положение. Его можно зафиксировать, если провернуть ключ в замке зажигания.

К основным неисправностям узла относится: появление окисла на проводах и клеммах, выход из строя тягового реле и тяговой обмотки, износ щёток, поломка якоря

Перечисленные неисправности могут вызвать более серьёзные проблемы, если вовремя их не устранить. Игнорирование неполадок с большой долей вероятности приведёт к выходу автомобиля из строя в самый неподходящий момент. Лучшее решение — это обратиться на специализированную станцию технического обслуживания при появлении первых признаков перечисленных неполадок.

Демонтаж стартера и связь с реле

Ваз 2110 реле защиты стартера

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

• Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
• Минусовую клемму от аккумуляторной батареи следует снять.
• Осуществляется демонтаж корпуса воздушного фильтра.
• От реле отсоединяется колодка проводов тягового реле.
• Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

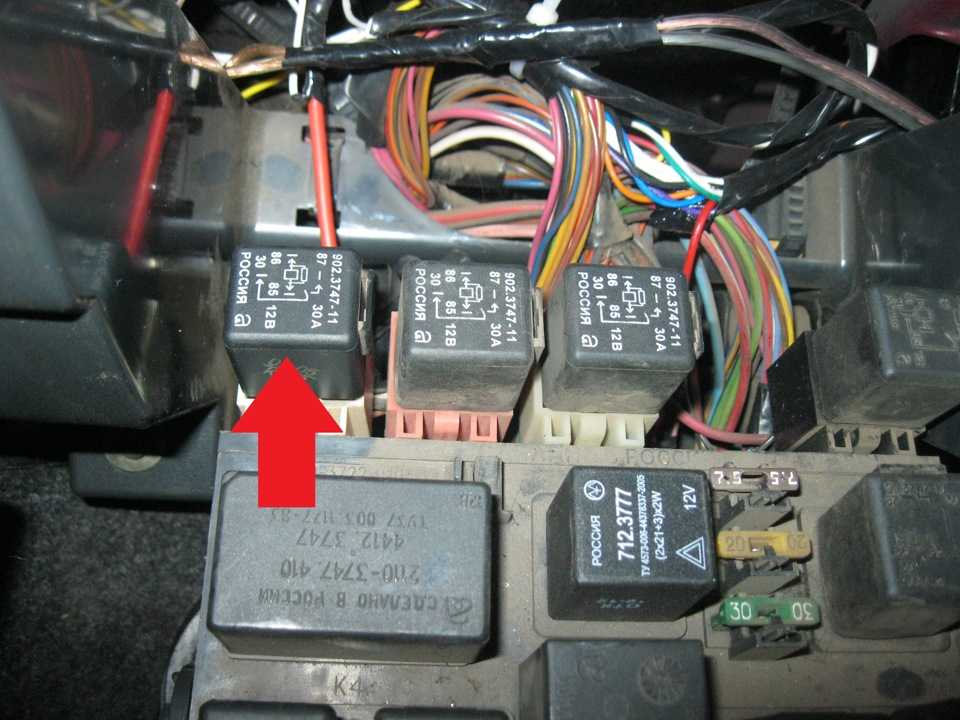

На ваз 2110 реле стартера находится

Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Ваз 2110 схема подключения реле стартера

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

Ваз 2110 установка дополнительного реле на стартер

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Ваз 2110 щелкает реле стартера – заменить нужно новым

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

• В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
• Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
• Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Ваз 21102 где находится реле стартера защиты нужно знать

Главными причинами возникновения данных неполадок, может стать:

• Межвитковое замыкание реле.
• Обрывы в цепи питания.
• Несвоевременное срабатывание якоря или же его холостая работа.
• Окисление проводов, соединений, обмотки.
• Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.

https://youtube.com/watch?v=JRhND312Zyk

Чтобы избавится от данных неполадок, необходимо проделать несколько действий:

• Заменяется тяговое реле.
• Проверка и при необходимости замена проводов.
• Вращение якоря необходимо вернуть в легкую работу.
• Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека.
Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских

Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством.
Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля.
Все выше прописанные действия необходимо проводить в строгом порядке.После процесса демонтажа стартера, следует произвести еще несколько простых действий:

• Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
• Там же осуществляется отключение провода.
• Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
• Тяговое реле снимается.
• Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
• Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

Реле тяговое

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

• Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
• Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
• Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
3. После этого другой провод подключают к минусовой клемме АКБ.
4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
5. если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
6. если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Замена стартера lada 21124 (ваз 21124)

В том случае, если автомобиль внезапно перестал заводиться, причина может быть в поломке втягивающего реле стартера ВАЗ 2110, 2111, 2112. Для того чтобы проверить его исправность, можно воспользоваться следующим способом. В первую очередь нужно снять реле. Довольно часто это тяжело сделать без снятия самого стартера, так как крепления закисают, и работать с ними неудобно.

Для того чтобы снять стартер, нужно заехать на эстакаду или смотровую яму и снять с аккумулятора минусовую клемму. Если установлена защита картера или брызговик, их тоже придется снять.

В нижней части стартера, которая видна из-под днища, находится гайка, которую нужно открутить. Затем со стороны моторного отсека нужно снять клеммы, которые находятся на втягивающем реле, и одну гайку, которая крепит сам стартер. Теперь его можно снять.

Далее нужно отсоединить втягивающее реле от стартера. В разных моделях стартеров оно крепится по-своему — на два или три болта

При этом важно не потерять пружину, которая может выскочить, если неаккуратно отсоединять реле

Также стоит убедиться в том, что сердечник остался на месте — в корпусе стартера. После того, как реле отсоединено, можно приступать к его проверке.

Для удобства нужно взять два провода 30-40 см длиной и подключить их к аккумулятору. Необходимо напрямую соединить провод, идущий от отрицательной клеммы аккумулятора с соответствующей клеммой на реле, после чего подключить провод, соединенный с положительной клеммой. При подаче питания из реле должна выдвинуться шестерня с характерным щелчком.

Весь процесс сборки производится в обратной последовательности — закручиваем болты крепления втягивающего реле к стартеру, устанавливаем стартер на место и подсоединяем клеммы на реле.

Во время замены реле на ВАЗ 2110, 2111, 2112 стоит провести профилактику самого стартера. Для этого нужно открутить заднюю крышку, предварительно очистив ее от грязи, и посмотреть щетки и вилку бендикса на предмет износа. В том случае, если вы видите, что щетки или вилку вскоре придется менять, лучше это сделать сразу, чтобы лишний раз не лезть под машину и не снимать стартер.

Видео замены втягивающего реле на ВАЗ 2110.

Технические характеристикой стартера 57.3708:

1. номинальная мощность в пределах 1,55 кВт;
2. потребляемый ток на холостом ходу 80 А;
3. в состоянии заторможенности около 700 А;
4. при максимальной мощности 375 А.

К корпусу из стали ваз 2110 стартера приклеены 4 магнита (постоянных), причем изнутри все они дополнительно еще прикреплены алюминиевой, развальцованной втулкой. Крышки и корпус конструкции стянуты 2 шпильками. Якорный вал вращается в 2 вкладышах из металлокерамики, которые установлены как в крышке, так и опоре вала.

Если вы видели стартер в сборе и действии, то заметили, что крутящий момент непосредственно от вала якоря делает передачу на вал привода. Это происходит через планетарный редуктор, который состоит из центральной шестерни, 3 шестерен планетарных, эпициклической шестерни с внутренним зацеплением и водила.

Обгонная муфта (свободного хода) установлена на валу привода с приводной шестерней. Она передает тот самый крутящий момент лишь в одном направлении: от стартера непосредственно к двигателю, как бы разобщая эти цепи после запуска двигателя. Такие действия необходимы для того, чтобы защитить редуктор и якорь от повреждения, которое может возникнуть в результате незапланированной частоты вращения.

Тяговое реле играет роль ввода шестерни привода при сцеплении с зубчатым венцом. Касается это маховика коленчатого вала вазовского двигателя и питания электродвигателя. Как только происходит поворот ключа зажигания на отметку “стартер”, напряжение поступает на обмотки тягового реле – удерживающую и втягивающую.

После того, как произойдет замыкание контактов тягового реле, отключается втягивающая обмотка. При этом напряжение при срабатывании реле должно держаться в пределах 8 V, если температура окружающей среды составляет 20 – 25° со знаком плюс. Если параметры завышены или занижены, то в самом реле или в приводе есть неполадки, поэтому стоит провести внешний осмотр стартера после того, как вы его разберете. Если пришло в негодность, то замените его.

Ремонт устройства на ваз 2110

Чтобы провести ремонтные работы на устройстве, в первую очередь необходимо подготовить нужные инструменты. И конечно, здесь не обойтись без набора ключей, под рукой должны быть пассатижи и отвертки. Этот набор инструментов будет зависеть от того что будет меняться в устройстве.

Теперь стоит разобраться, как нужно проводить ремонт стартера на ваз 2110. Любой водитель сразу поймет, в чем  проблема, так как автомобиль перестанет заводиться или плохо заводится. Все это будет указывать на проблемы со стартером, но могут возникнуть и проблемы с замком зажигания, то есть не всегда проблемы могут указать именно на выход из строя стартера. И здесь есть несколько советов, как распознать проблему, если при повороте ключа зажигания начинает что то щелкать, но стартер хоть немного крутит. То тут может быть сел аккумулятор, после его заряда следует повторить процедуру. Бывает так, что при повороте ключа зажигания могут быть слышны посторонние звуки, например скрежет по металлу, то в этом случае лучше не пользоваться автомобилем, в ином случае нужно будет проводить замену маховика на автомобиле.

Неисправности стартера

Конечно, механизм может перестать работать, и поэтому специалисты выделяют тут несколько неисправностей:

Разрядилась аккумуляторная батарея автомобиля. То есть прежде чем грешить на стартер следует проверить заряд аккумулятор, и то что она исправна.

Также стоит проверить провода на наличие окисления, и его клеммы. Если оно обнаружилось, то ток не будет поступать к остальным механизмам. Конечно, сюда можно отнести и плохое крепление проводов. Для того чтобы исправить все это необходимо очистить контакты и клеммы, при зачистке могут обнаружиться что элементы расшатаны и их лучше всего надежно закрепить.

Не стоит забывать, что из строя может выйти и тяговое реле, и устройство будет замыкаться, все эти неисправности приведут к неработоспособности устройства.

Если неисправна обмотка стартера, то также будут проходить замыкания в системе.

Контактная часть зажигания тоже может выйти из строя, но ее исправить и отремонтировать нельзя, поэтому придется ее заменить.

Также из строя может выйти якорь в устройстве, это выявиться, если появляются неисправности в ходе устройства. Чтобы выявить эту неисправность необходимо провести диагностику стартера.
