Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто ниже нормы, то поворот замка зажигания в положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других)

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

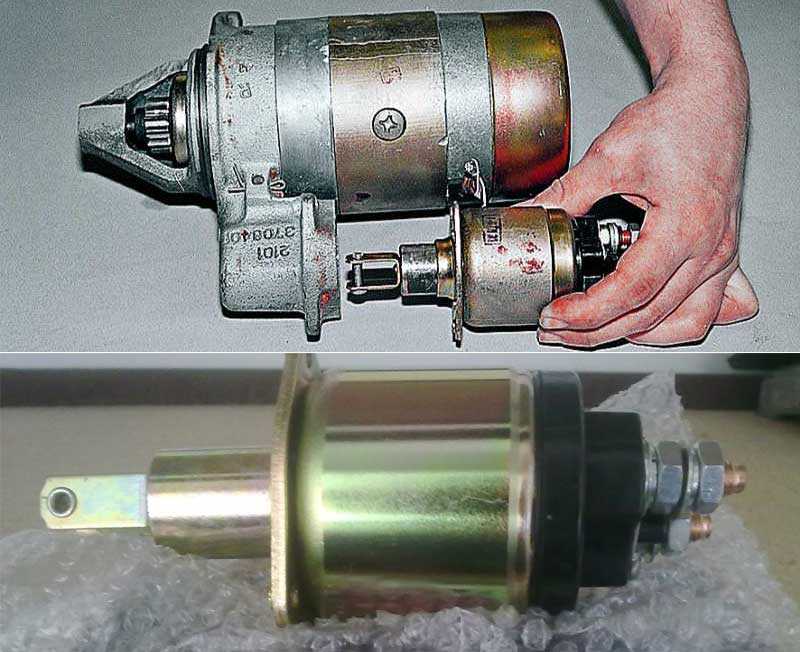

Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Ещё кое-что полезное для Вас:

Почему стартер не крутит и не щелкает втягивающее реле?

На практике, большая часть неполадок и сбоев при работе стартера заключается в проблемах с электрической частью. Механические поломки встречаются реже. Проблемы с запуском силового агрегата транспортного средства, которые вызваны наличием неисправностей в электрике.

Если не удается завести автомобиль, необходимо проверить на работоспособность его аккумуляторную батарею, поскольку стартер запитан от нее. При недостаточном заряде источника питания, могут полностью отсутствовать характерные звуки работы системы запуска моторного агрегата. Измерить заряд АКБ можно при помощи вольтметра. Если он составляет менее 9В, необходимо подзарядить батарею, иначе дальнейшая потеря емкости может негативно отразится на ее работе. В случае отсутствия тестера, определить насколько заряжен аккумулятор можно по яркости фар, правда, для этого нужен определенный опыт. Если при включенном дальнем свете и поворотами ключа зажигания в замке, фары начинают светить слабее, значит, заряд АКБ значительно снизился. При возникновении подозрения в том, что заряженный аккумулятор не питает электросеть машины, необходимо зачистить его клеммы, чтобы удалить с них оксидную пленку, из-за которой ухудшается контакт.

Если стартер щелкает, но не может крутить коленвал двигателя, необходимо протестировать втягивающее реле. Помимо выхода из строя этой детали, могут возникать проблемы с кабелем питания. Для определения работоспособности реле, рекомендуется его прямое подключение к клеммам аккумуляторной батареи. Если при таком соединении тяговое работает, причину неполадки необходимо искать в системе питания (повреждение проводов, подгорание контактов реле, наличие неисправности в замке зажигания). После устранения неполадок пусковая система мотора будет функционировать исправно.

Недостаточный контакт либо его отсутствие приводит к потере тока в электрической сети автомобиля, из-за чего его потребители функционируют некорректно

Поэтому необходимо периодически уделять внимание всем сопряжениям в бортовой сети. Для нормального функционирования стартера необходим ток силой примерно 200А

При меньшей величине пускового тока срабатывает исключительно втягивающая обмотка реле. Однако силовой агрегат запуститься не может.

Подготовка к ремонту и демонтаж устройства

Стартер щёлкает, но не крутит: почему и как исправить Стартерный узел на отечественных «семерках» — это четырехполосный электрический мотор, оснащенный четырьмя токами. Данный узел представляет собой двигатель постоянного напряжения. Его поломка приведет к тому, что коленчатый вал силового агрегата не сможет прокручиваться при попытке запуска мотора.

Конструкция стартерного устройства модели 4216.3708-02 для ВАЗ-2107

Устройство механизма 4216.3708-02:

• 1 — передняя защитная крышка устройства;
• 2 — уплотнительный элемент, предназначен для защиты узла от попадания влаги и пыли внутрь конструкции;
• 3 — обгонная муфта, оснащается шестеренкой приводного устройства;
• 4 — сам рычаг привода;
• 5 — перегородка, разделяющая две составные части механизма;
• 6 — стяжная шпилька;
• 7 — шток;
• 8 — втягивающее реле механизма;
• 9 — шайбы, предназначенные для регулировки;
• 10 — кожух шкива якорного устройства;
• 11 — стопорная шайба;
• 12 — задняя защитная крышка, выполненная из металла;
• 13 — держатель щеточного механизма;
• 14 — корпус, в который установлено статорное устройство;
• 15 — якорный узел механизма;
• 16 — ось, на которую монтируется рычажное устройство приводного узла;
• 17 — стопорное металлическое кольцо;
• 18 — уплотнительный элемент, выполненный в виде кольца;
• 19 — ограничитель, выполнен в виде кольца и предназначен для ограничения хода шестеренки.

Конструкция стартерного устройства для «семерки» 57722.3708

Основные конструктивные элементы модели 5722.3708:

• 1 — гайки, используются для фиксации задней крышки механизма к основной части устройства;
• 2 — задняя крышка узла, производится из металла;
• 3 — болты, использующиеся для фиксации щеточного механизма;
• 4 — пружинные элементы для щеток;
• 5 — непосредственно щеточный механизм;
• 6 — статорный узел, оборудуется магнитными элементами;
• 7 — якорное устройство;
• 8 — упорная шайба;
• 9 — опора шкива якорного механизма;
• 10 — центральная шестеренка редукторного устройства;
• 11 — планетарные шестеренки редукторного механизма;
• 12 — основной вал приводного узла;
• 13 — наружная шестеренка редукторного устройства, оборудованная внутренними зубчиками;
• 14 — уплотнительный элемент, выполненный в виде кольца, используется для того, чтобы не допустить негативного воздействия воды и пыли на конструкцию устройства;
• 15 — опора шкива приводного механизма;
• 16 — упорная шайба;
• 17 — стопорный элемент для шкива приводного устройства, выполнен в виде кольца;
• 18 — еще один стопорный компонент, только предназначенный для рычага приводного узла;
• 19 — шайба;
• 20 — муфта рычага приводного узла;
• 21 — опора рычага;
• 22 — рычаг приводного устройства;
• 23 — сам приводной узел;
• 24 — элемент ограничения хода приводного узла, выполнен в виде кольца;
• 25 — запорное кольцо ограничительного элемента;
• 26 — втягивающее реле механизма;
• 27 — болты, использующиеся для фиксации втягивающего реле устройства;
• 28 — возвратный пружинный элемент;
• 29 — сердечник втягивающего реле механизма;
• 30 — защитная крышка механизма, устанавливающаяся спереди;
• 31 — стяжные шпильки устройства.

Работы удобнее проводить в специально оборудованном помещении – гаражном боксе. ВАЗ 2107 устанавливается над смотровой ямой, для проведения ремонтно-восстановительных операций необходимы набор гаечный ключей, комплект головок с воротком и приспособление для выпрессовки подшипника. В случае неисправности помимо бендикса еще нескольких узлов имеет смысл поменять стартер в сборе. На автомобиле, где в системе питания инжектор ремонтные работы лучше проводить снизу.

Порядок демонтажа стартера на автомобиле ВАЗ 2107 следующий:

1. Отключаем аккумуляторную батарею и вынимаем ее из моторного отсека.
2. Откручиваем клемму и отсоединяем клемму и провод, по которому подается питание на стартер.
3. Вывинчиваем болты крепления устройства, обеспечивающего запуск двигателя.
4. Вынимаем агрегат в сборе с механизмом подачи бендикса из отверстия в корпусе.

На автомобиле ВАЗ 2107 на двигателе, которого установлен инжектор, потребуется выполнения целого ряда дополнительных операций. В таком случае замена неисправного узла возможна только снизу. Для обеспечения доступа к узлу нужно снять стальную защиту и пыльники, закрывающие моторное отделение снизу. Остальные операции, проводимые на стартере, осуществляются аналогично описанному.

После запуска двигателя стартер не отключается

Вероятные причины:

• Заедания в приводном рычаге;
• Залипание контактов во втягивающем реле;
• Дефекты в возвратной пружине выключателя зажигания;
• Заедания во втягивающем реле возможно из-за заусенцев, окисления либо попадания в него грязи;
• перекос оси вращения стартера;

Источники

• https://SpecTorg.su/dvigateli/ne-krutit-starter-vaz-2107-karbyurator.html
• https://prometey96.ru/remont/startera-vaz-2107.html
• https://ilifia-club.ru/dvigatel/starter-vaz-2107.html
• https://avto-lover.ru/drugoe/perestal-krutit-starter-vaz-2107.html
• https://ProAutoMarki.ru/remont-startera-vaz/
• https://avtonomnaya-gazifikaciya.ru/priora/ne-rabotaet-starter-vaz-2107.html
• https://maslo-5w30.ru/avto/starter-vaz-2107-raznovidnosti-vidy-neispravnostej-i-kak-zamenit-svoimi-rukami
• https://ladafakt.ru/neispravnosti-startera-vaz-2107.html
• https://autodont.ru/jelektro/starter-vaz-2107
• https://kalina-2.ru/remont-vaz/starter-vaz-2107-neispravnosti-i-ih-ustranenie
• https://saturn-lada.ru/remont/ne-rabotaet-starter-vaz-2107.html
• https://VazNeTaz.ru/starter-vaz-2107
• https://7vaz.ru/remont/ne-krutit-starter-na-vaz-2107.html
• https://ovaze.ru/392-neispravnosti-startera-vaz-2106-i-vaz-2107.html

Почему это случается

Причинами такого поведения стартера может выступать несколько факторов.

Для тех, кто, возможно, забыл, напомним: стартер – электродвижок короткого периода действия и по определению легко предположить, что для продолжительной работы он не предназначен. Во время торможения он зацепляется с маховиком, беря напряжение до 350А. Именно поэтому при вынужденной продолжительной работе устройство дает сбои.

Щелчок, который слышится при якобы поломке стартующего механизма, принадлежит на самом деле не ему, а его тяговому реле. Последнее имеет пару обмоток – одна предназначена для удерживания, вторая – для втягивания. Когда реле щелкает, это происходит из-за следующего. Одна обводка соответствующего назначения втягивает сердечник. Но в удерживающей обмотке образуется дефицит напряжения, и втягивающая упускает сердечник.

Так как тяговое реле в любой модели идентично, не имеет значения марка машины: ВАЗ, КИА или даже БМВ – принцип у всех одинаков.

Исправный механизм заводится максимум со второй попытки, но преимущественно с первой. Сломанный же и с трех не заведется. Потому не стоит издеваться над движком, пока аккумулятор не сядет.

Как стартер пускает двигатель?

Рассмотрим подробнее принцип действия стартера. После замыкания контактов ток поступает на обмотку тягового реле. В это время якорь перемещается и выдвигает бендикс. Шестеренка последнего соединяется с венцом маховика. Когда якорь достигает конечной позиции происходит замыкание контактов, что позволяет току поступить на обмотку мотора стартера. Устройство начинает вращаться и автомобиль заводится.

Бендикс возвращается в исходную позицию как только маховик начнет вращаться с большей скоростью, чем вал стартера. А подача электрической энергии на устройство прекращается с возвратом ключа на первое положение. Устанавливают на ВАЗ 2107 и редукторный стартер, в этом случае схема протекания тока чуть другая, он попадает на якорь через зубчатую передачу. Благодаря этому значительно увеличивается мощность. Это не единственное отличие, которое имеет редукторный механизм, но об этом не сейчас.

Это интересно: Как вытянуть вмятину на машине своими руками

Диагностика неисправностей

Более сложная поломка обычно связана с неисправностью втягивающего реле, а также выработкой ротора, обрыва обмоток, щеток и контактных колец.

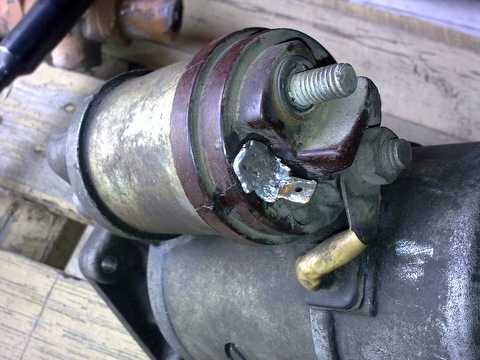

Выгорание контактов втягивающего реле. Определить точную поломку механизма можно после его демонтажа. После снятия агрегата следует проверить состояние основных узлов, как втягивающего реле, так и самого устройства. Проверяется сопротивление обмоток, наличие обрывов или замыканий, наличие окислений, контакты и т.п. Как только выявлена причина поломки, ее следует устранить по возможности, либо же заменить механизм целиком.

Основные причины, почему не крутит устройство

Рассмотрим основные причины таких последствий, при которых не функционирует стартер.

Обрыв в цепи. Если реле не щелкает после попытки запустить двигатель, значит, поломка может заключаться в контактной группе зажигания. Выяснить неисправность можно путем проверки наличия контакта между зажиганием и стартером.

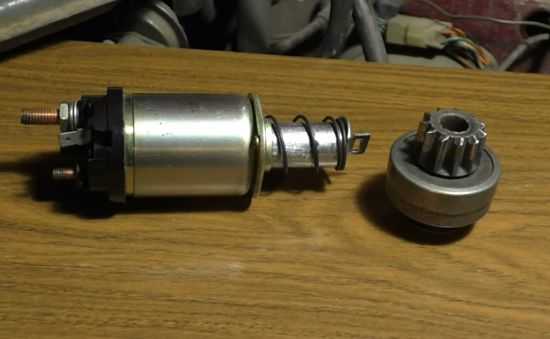

Неисправность втягивающего реле. Неисправность втягивающего реле можно устранить путем его замены или, иногда ремонта.

Неисправность может заключаться также в обрыве провода между втягивающим реле и реле стартера, посредством которого происходит подача питания при повороте ключа в замке зажигания.

Каким образом распознать неисправности

Винить стартер в том, если не заводится двигатель, не следует по той простой причине, что неисправность может заключаться и в иных устройствах. Выявить неисправность рассматриваемого устройства на ВАЗ-2107 можно следующим признакам:

• Не заводится автомобиль, но стартер при этом жужжит. Причина заключается в неисправности втягивающего механизма.
• Молчок со стороны стартера при повороте ключа в замке зажигания.
• Запуск двигателя осуществляется после нескольких неудачных попыток его старта.
• Устройство продолжает функционировать после запуска двигателя.
• Наличие шума, скрежета и стуков при движении автомобиля.

Наличие одного из вышеупомянутых признаков говорит о том, что неисправность требуется искать в этом механизме.

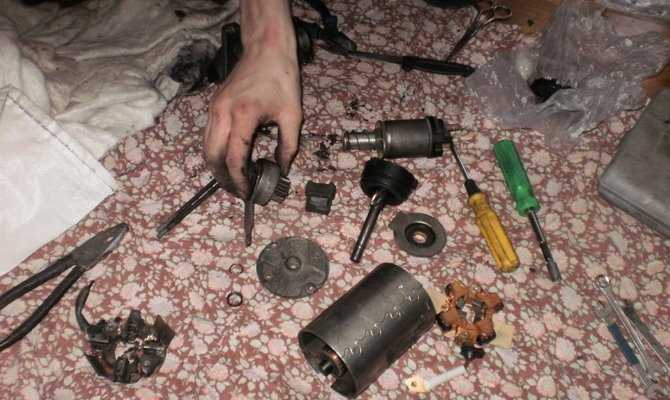

Ремонт агрегата

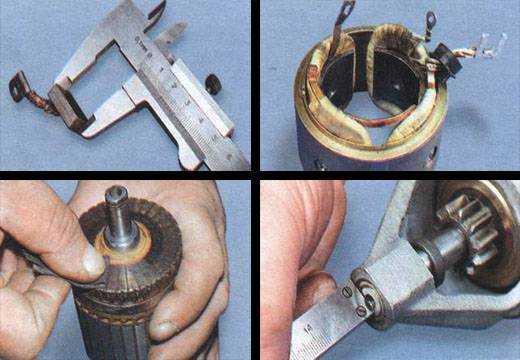

Чтобы проверить исправность обмоток, нужно использовать мультиметр. Особенности прозвонки обмоток статора и якоря описаны в материале о ремонте устройства. Проверить требуется исправность обгонной муфты, для чего нужно покрутить шестерню. В одну сторону шестерня должна вращаться свободно, а в другую совместно с якорем

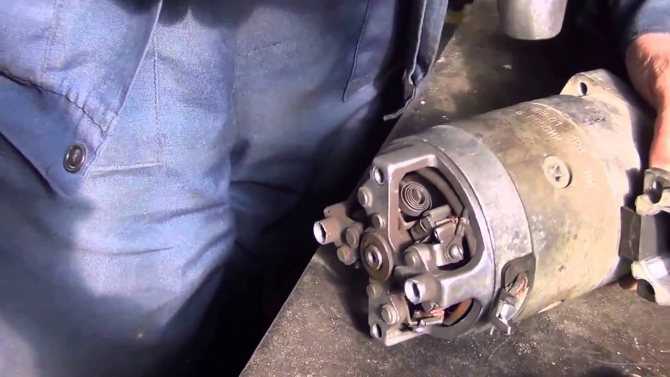

Немаловажно осуществить проверку износа щеток. Высота должна составлять не менее 12 мм

• Мазда 6 датчик рулевой рейки тянет в право



• Ibox combo f5 не включается от прикуривателя



• Как поменять ремень генератора на пежо 407



• Где стоит датчик детонации на мазда 6



• Стартер типа 80с 220 1

Снятие механизма

Работа по демонтажу устройства с двигателя автомобиля ВАЗ 2107 выполнятся при помощи следующего инструмента:

1. набора гаечных ключей рожковых и накидных;
2. комплекта головок с воротком;
3. отверток с плоским и крестообразным наконечником.

Окончательно убедившись в неисправности электрического стартера, а точнее в том, что он не крутит коленчатый вал можно приступать к демонтажу.

Последовательность выполнения операции мастером такой:

Открываем капот, скидываем клеммы с аккумулятора и вынимаем его из моторного отсека.
Отключаем стартер, который не крутит двигатель от бортовой сети.

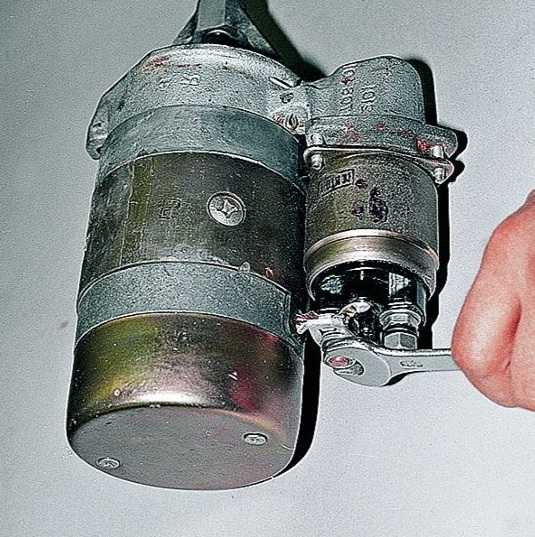

Ключом на «13» выкручиваем болты крепления механизма в блоке цилиндров двигателя.
Осторожно выдвигаем устройство из гнезда, производим извлечение стартера из-под капота.

Для того чтобы определить точную причину неисправности механизма запуска двигателя на ВАЗ 2107 его следует разобрать. Основная цель такой операции дефектация деталей и узлов стартера путем визуального осмотра. Для проверки электрических цепей рекомендуется использовать мультиметр. Если стартер автомобиля работает плохо и с перебоями возможны нарушения в цепях и контактах.

Стартер ВАЗ 7 модели (от 01 до 07)

Используемый для пуска двигателя электромотор коллекторного типа находится на боковой части картера силового агрегата. Детали соединены между собой болтами с 6-гранной головкой. Питание подается от аккумулятора.

Снятие стартера, защитного экрана

Для ремонта стартера его надо снять с автомобиля. Если автомобиль сравнительно свежий, и стартер еще не снимали, то на своем законном месте находится теплоотражающий защитный экран. Он помешает вам вытащить стартер, поэтому в первую очередь его надо снять.

Крепится защитный экран сверху на двух шпильках гайками на 13 и снизу болтом головкой на 10. И если гайки отвернуть можно простым ключом, то для его отворачивания понадобится длинный тонкий торцовый ключ. Многие, сняв защиту уже не ставят ее на место, но лучше это все таки сделать. Без нее стартер сильно нагревается от выпускного коллектора, особенно летом в пробках.

Защита стартера и расположение нижнего болта

Видео снятие стартера

Назначение

Устройство предназначено для принудительного прокручивания коленчатого вала двигателя в момент запуска. Изделие оборудовано специальной муфтой бендикс, которая входит в зацепление с зубчатым венцом, смонтированным на маховике силовой установки. Управление электрическим мотором осуществляется дистанционно при помощи контактной группы в замке зажигания через дополнительное реле.

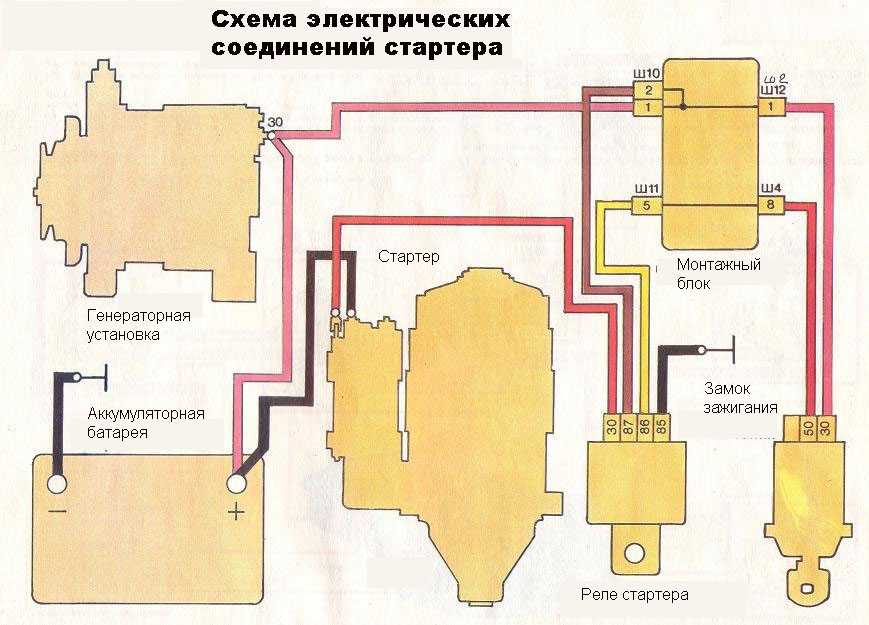

Схема электрическая подключение стартера

Виды

Существует 2 типа электромоторов для пуска силовой установки:

1. На автомобилях с карбюратором применяется стандартный стартер, крутящий момент передается непосредственно от ротора к зубчатому венцу.
2. На части карбюраторных машин и ВАЗ 07 с инжектором устанавливался привод редукторного типа. За счет применения планетарной передачи снижается сила тока в цепи питания и повышается крутящий момент.

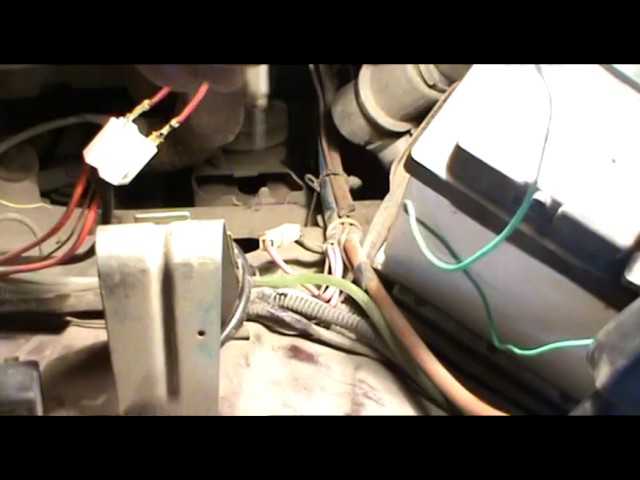

Где на ваз 2107 находится реле стартера

Стартер ВАЗ 2107 — это электродвигатель бесперебойного тока с 4 щетками и 4 полюсами. Данный агрегат располагается справа от блока цилиндров, фиксируется к картеру сцепления при помощи 3 болтов. С учетом комплектации на ВАЗ 2107 устанавливаются модели 5722.3708 либо 4216.3708-02.

Проверка работы стартера

Перебираем деталь

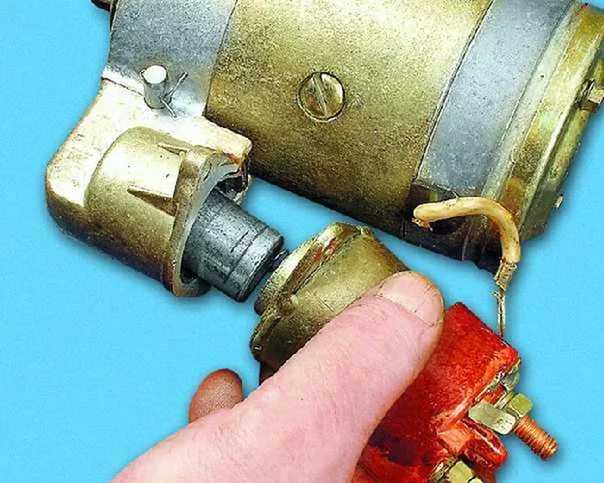

Прежде чем поменять стартер, потребуется проверить его работоспособность. Для этого используется мультиметр и схема стартера. Для начала необходимо выяснить, где находится данное устройство и как его снять. Агрегат чистится снаружи. Далее находится реле стартера на ВАЗ 2107 и проверяется его работоспособность. Вывод «50» соединяется с плюсом АКБ, а корпус устройства — с «минусом». Если втягивающее реле стартера исправно, тогда шестерня привода выводится через окно крышки, при этом должен быть слышен щелчок.

Затем проверяется состояние обмоток статора и якоря. Для первого агрегата данная процедура заключается в следующем:

1. демонтируется задняя крышка и разъединяется щеточный узел,
2. соединяется 1 щуп мультиметра с корпусом, а 2-й прикладывается поочередно к
3. выводам обмоток статора — данное устройство должно показывать сопротивление в 10 кОм и более,
4. далее щупы соединяются с выводами обмоток — если сопротивление идет к бесконечности, тогда есть обрыв.

Проверка обмотки якоря осуществляется следующим образом. Один щуп присоединяется к корпусу стартера ВАЗ 2107, второй — поочередно к контактным пластинам якоря. При этом уровень сопротивления должен превышать 10 кОм, что говорит об отсутствии замыкания.

Демонтаж и монтаж детали

Замена стартера ВАЗ 2107 осуществляется при поломке данного агрегата. Но как снять стартер ВАЗ, знают не все водители. Автомеханики рекомендуют делать это на смотровой яме или эстакаде. Провод снимается с минусовой клеммы АКБ. Если имеется ВАЗ 2107 инжектор, тогда предусматривается снятие грязезащитного щитка. Затем откручивается нижний болт, фиксирующий щиток. Для этого используются ключ на «10» и удлинитель. Болты, с помощью которых основной агрегат привинчен к картеру, откручиваются при помощи ключа на «13», удлинителем и карданом.

Разбираем деталь

Стартер отодвигается вперед. Для инжекторных моделей потребуется снять 2 растяжки впускного трубопровода. Карбюраторные 2107 предусматривают снятие воздушного фильтра, воздухозаборника и воздуховода.

Далее откручивается гайка, крепящая щиток. Данное устройство демонтируется. Следующий шаг заключается в откручивании болтов, крепящих наконечник провода, идущего к плюсу АКБ. Снятие стартера ВАЗ предусматривает разъединение провода с выводом «50». Он демонтируется со стороны отсека мотора. Для его подключения монтажные работы выполняются в обратной последовательности. Ремонт автомобиля проводятся, если не работает стартер или вышли из строя иные детали. Замена стартера на ВАЗ осуществляется при помощи торцевых ключей на «10» и «13», удлините кардана.Стартер отодвигается вперед. Для инжекторных моделей потребуется снять 2 растяжки впускного трубопровода. Карбюраторные 2107 предусматривают снятие воздушного фильтра, воздухозаборника и воздуховода.

Основные причины неисправностей

Автомеханики выделяют несколько причин неисправности стартера ВАЗ.

• Если при повороте ключа в замке зажигания стартер не крутит, только щелкает, потребуется включить зажигание около 20 раз до его запуска. Может создаться ощущение, что АКБ разрядился.
• Если данный агрегат трудно крутит сразу и требуется время для разгона и запуска мотора, нужен ремонт стартера ВАЗ 2107. Это позволит выявить существующие дефекты, в том числе выяснить, почему он щелкает. Автомеханики рекомендуют в этой ситуации устанавливать новый агрегат, так как после ремонта его не хватает надолго.
• Если при повороте ключа крутит стартер, а мотор нет, тогда проводится замена бендикса, то есть обгонной муфты. Потребуется демонтаж стартера

Замена бендикса (если не крутит стартер ВАЗ) и прочих элементов, вышедших из строя, предусматривает смазывание каждого резьбового соединения при помощи литола. Перед установкой детали нужно посмотреть, в каком состоянии находится венец маховика.

Необходимо учесть, что зубья не должны быть сточены. В противном случае можно говорить о неисправности втягивающего реле (из-за чего не крутит стартер на ВАЗ) или бендикса.
