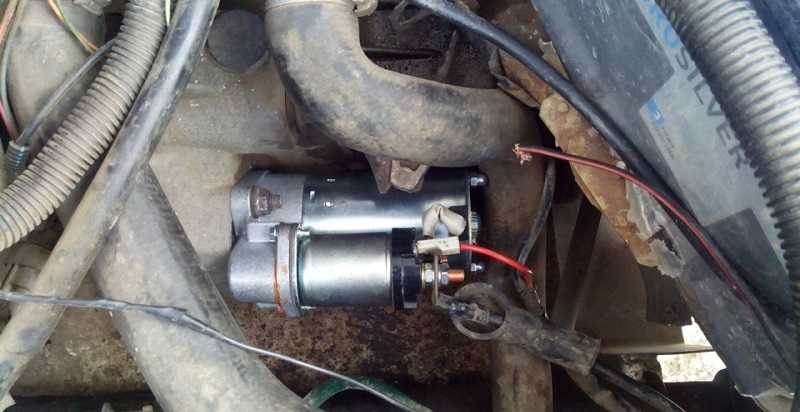

Порядок снятия и установки стартера на моделях ВАЗ 2110, 2111 и 2112

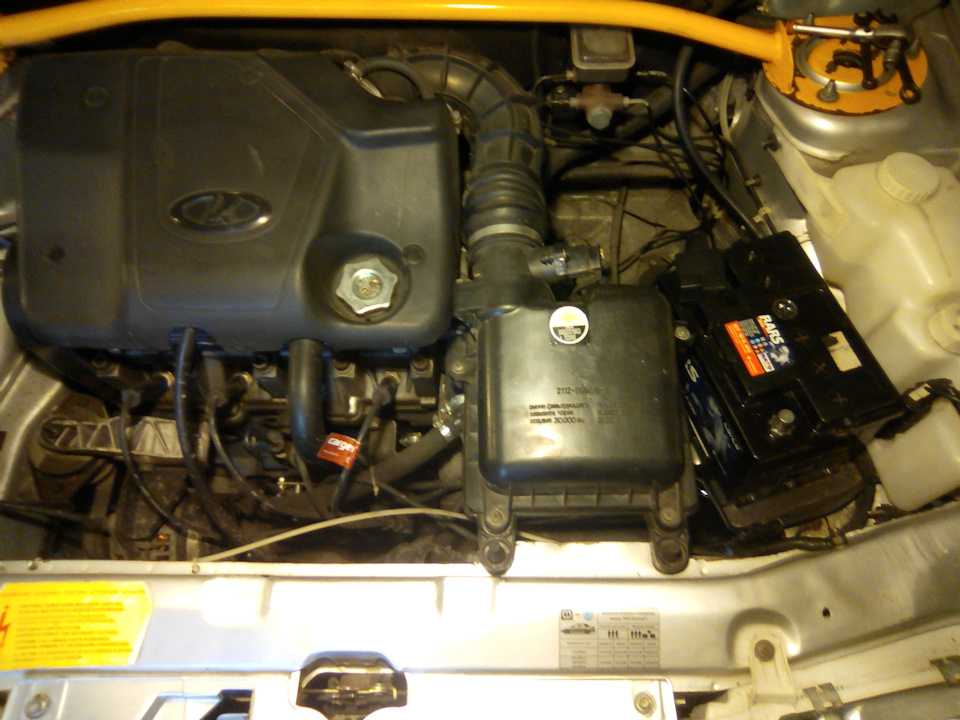

Стоит также отметить, что добраться до стартера удобнее, когда снят корпус воздушного фильтра. После этого сразу можно отсоединить провод от втягивающего реле, а также плюсовой, который прикручен к клемме:

После чего отводим их немного в сторону, чтобы они нам не мешались при дальнейшей работе:

Далее можно приступать к отворачиванию гаек крепления устройства к корпусу коробки передач. Одна находится сверху, и это показано на фото ниже:

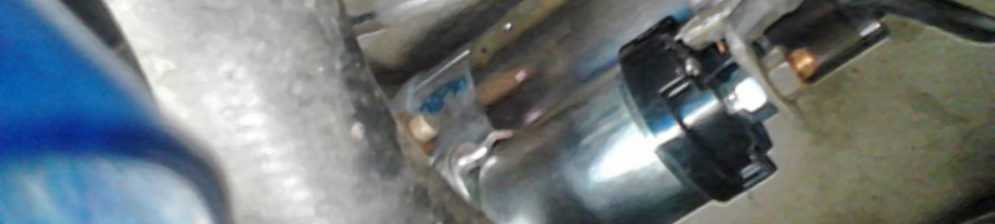

А вторая снизу, и наглядно все представлено на картинке:

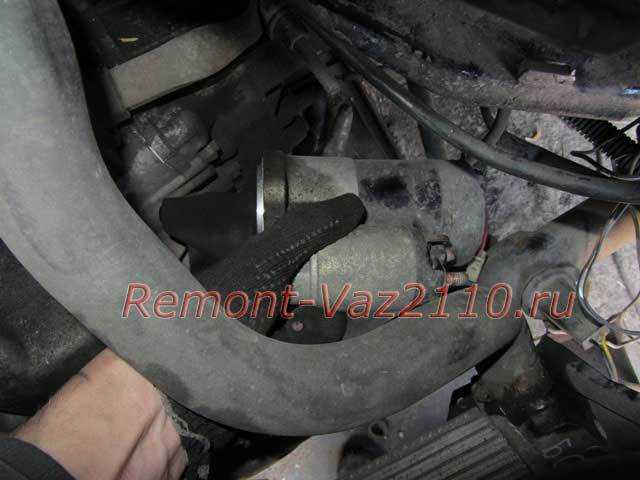

Теперь можно без проблем вынимать стартер из под капота автомобиля, так как он больше ничем не крепится.

Если данная деталь не подлежит ремонту, что бывает в довольно редких случаях, то производим полностью ее замену. Стоит отдельно сказать о стоимости агрегата. К примеру, цена на ВАЗ 2110-2112 может варьироваться от 2000 до 3000 рублей в зависимости от типа устройства и производителя.

В этой статье подробно будет изложена инструкция по снятию стартера с автомобиля ВАЗ-2112, будет рассказано и визуально показано устройство стартера и да и всей системы зажигания в целом.

На видео ниже рассмотрена замена стартера на ВАЗ-2110 (на 16-ти клапанной ВАЗ-2112 меняется аналогично):

Порядок снятия и установки стартера на моделях ВАЗ 2110, 2111 и 2112

Стоит также отметить, что добраться до стартера удобнее, когда снят корпус воздушного фильтра. После этого сразу можно отсоединить провод от втягивающего реле, а также плюсовой, который прикручен к клемме:

После чего отводим их немного в сторону, чтобы они нам не мешались при дальнейшей работе:

Далее можно приступать к отворачиванию гаек крепления устройства к корпусу коробки передач. Одна находится сверху, и это показано на фото ниже:

А вторая снизу, и наглядно все представлено на картинке:

Теперь можно без проблем вынимать стартер из под капота автомобиля, так как он больше ничем не крепится.

Если данная деталь не подлежит ремонту, что бывает в довольно редких случаях, то производим полностью ее замену. Стоит отдельно сказать о стоимости агрегата. К примеру, цена на ВАЗ 2110-2112 может варьироваться от 2000 до 3000 рублей в зависимости от типа устройства и производителя.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

• Контроллер управляет включением/выключением дополнительного реле стартера в зависимости от частоты вращения коленчатого вала и времени прокрутки двигателя стартером.
• После установки ключа зажигания в положение «Стартер» и частоте вращения коленвала не более 500 мин1 контроллер подаёт сигнал на дополнительное реле и таким образом включает стартер.
• После своего включения стартер будет работать до тех пор, пока ключ зажигания будет находиться не более 20 секунд в положении «Стартер» при условии, что получен «правильный» пароль от иммобилизатора и частота вращения коленвала не увеличилась до 500 мин1. Тем самым предотвращается включение стартера при запущенном двигателе и его перегрев при длительной прокрутке.

Другими словами, зачем нужно дополнительное реле стартера:

1. Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;
2. Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;
3. Разгружает контакты замка зажигания.

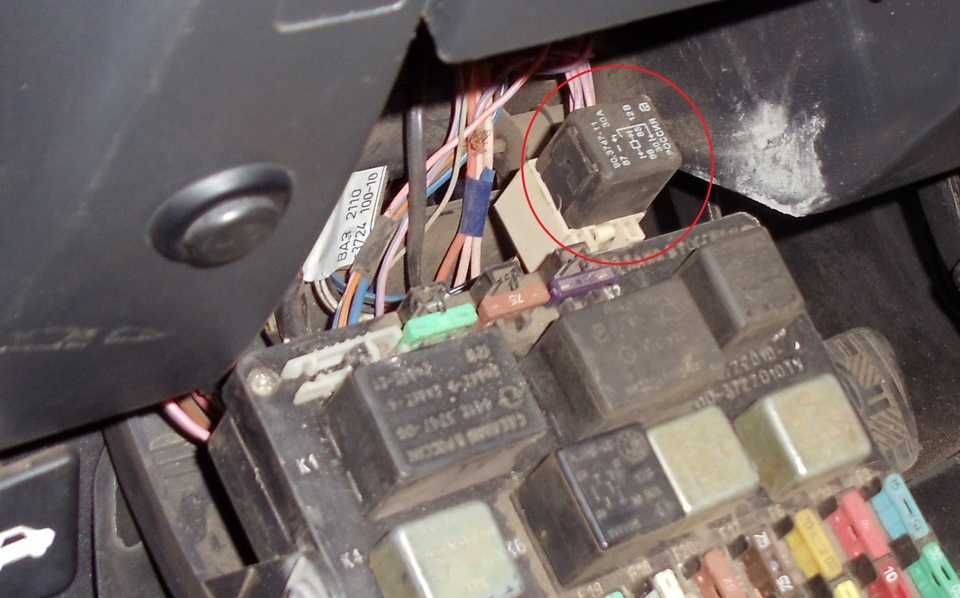

Как проверить дополнительное реле стартера, установлено ли она в «десятке» ?

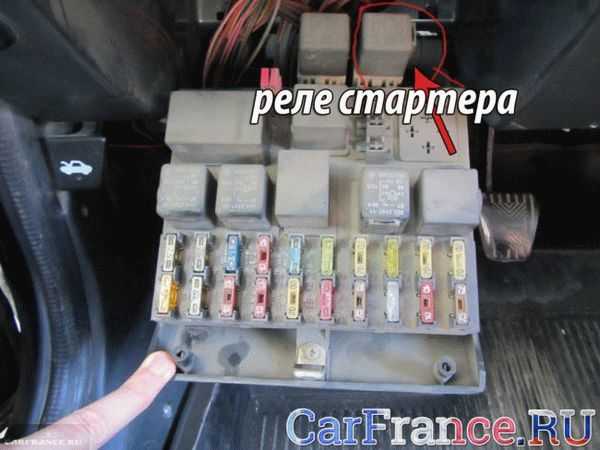

• Во-первых, проверить наличие доп.реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.
• Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

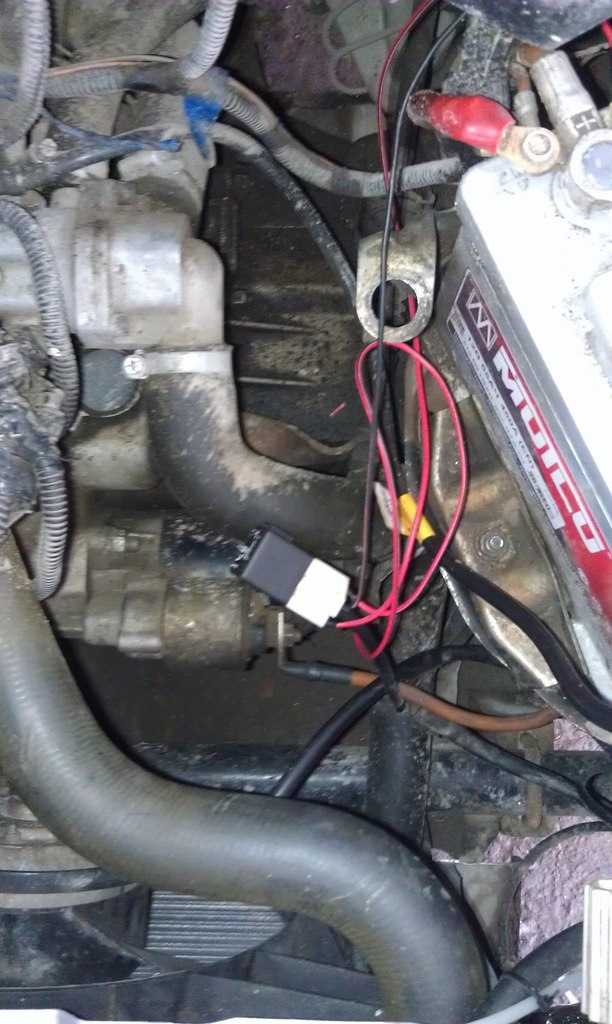

Установка доп.реле стартера

Кстати, в магазинах есть комплект дополнительного реле стартера для самостоятельной установки. Например, комплект от «Автоэлектроника», в котором есть все необходимое для монтажа, однако, схема в комплекте оказалась недоработанной. Для правильной работы дополнительного реле потребовалось добавить в схему установку диода на прямой ток 1А (1N4000-1N4007 или Российский аналог КД243(А-Ж)).

Отсутствие дополнительного реле стартера не означает, что в нем есть острая необходимость. К примеру, на многих иномарках такое реле тоже не устанавливают. А автолюбители, у которых это реле вышло из строя — не видят разницы после его демонтажа, поэтому имеет смысл уделить время другим доработкам электрики автомобиля.

Замена сетки бензонасоса ВАЗ 2110 инжектор

Российское топливо не всегда отвечает требованиям качества, и со временем из-за плохого бензина в бензобаке скапливается грязь в виде осадка. Сор также забивает фильтр-сетку электробензонасоса, из-за скопившейся грязи топливо не в полной мере попадает в топливопровод, в работе ДВС возникают перебои. Чтобы устранить неисправность, необходимо прочистить или заменить фильтр грубой очистки, но чтобы добраться до сеточки, нужно снимать БН.

Прежде чем начать разборку, следует снизить давление в топливной системе, иначе при отворачивании штуцеров топливопровода бензин может вырваться струей и залить весь салон автомобиля. Для стравливания давления вынимаем предохранитель, отвечающий за работу БН, запускаем мотор и ждем, пока он не заглохнет. Замену сетки бензонасоса ВАЗ 2110 инжектор производим следующим образом:

выключаем зажигание;
на заднем сиденье в салоне находим петли, и, потянув за них, откидываем вперед нижние «сидушки» (правую и левую);
на днище под сиденьем находится лючок, он крепится на двух саморезах;

отворачиваем шурупы, демонтируем лючок;

разъединяем штекер с проводами, по которым подается питание на электробензонасос, для этого следует отогнуть фиксатор и с усилием отдернуть друг от друга части разъема;

отворачиваем штуцеры топливных трубок – основной подачи и «обратки» (ключ 17 мм);

откручиваем гайки прижимной пластины б/насоса (креплений здесь – 8 штук, под ключ 7 мм);

гайки мелкие, их лучше сложить в какую-нибудь банку, чтобы не потерять. Снимаем пластину, вынимаем из бензобака насос в сборе. Снимать БН нужно в сборе с уплотнительным резиновым кольцом, поднимать насос аккуратно, чтобы не повредить датчик уровня топлива. При извлечении корпуса БН необходимо наклонить, иначе от не выйдет из бака;
снимаем с бензонасоса сетку, устанавливаем новую деталь;
монтируем на место электробензонасос

Здесь важно поставить корпус по старым местам – если сместить б/насос, штуцеры топливопроводов будет закрутить невозможно.

Неисправности

После снятия нужно внимательно проверить втягивающее реле. Вот список возможных поломок:

• Раскрутились/ослабли гайки, которыми крепятся наконечники проводов. Элементарно решается подтягиванием гаек;
• Окислились провода, или обмотки, соединения. Здесь может потребоваться замена или просто очистка;
• В цепи питания есть обрывы. Лечение – замена цепи;
• Якорь срабатывает несвоевременно или работает вхолостую. Предписана замена;
• Еще нужно проверить, нет ли замыкания между витками обмоток (их здесь две).

Для проверок используется омметр.

Диагностика неисправностей

При проведении полной проверки работоспособности стартера ВАЗ 2110 необходимо действовать в соответствии со следующим алгоритмом:

Проверить, насколько хорошо вращается агрегат

Если коленчатый вал двигается плохо, то следует обратить внимание на наличие смазывающего материала и при необходимости смазать механизмы. Бывают ситуации, когда масло не соответствует текущему сезону

Его замена на более подходящее решит проблему.
Произвести проверку аккумулятора на наличие заряда и окисления наконечников и вводов. При необходимости требуется выполнить зарядку и заменить вышедшие из строя элементы. В такой ситуации требуется произвести техническое обслуживание контактной группы и самой АКБ, после чего функционирование стартера будет восстановлено.
Осмотреть щётки и проверить затяжку на наконечниках провода. Чтобы сделать все необходимые действия, потребуется произвести демонтаж и разобрать устройство, выполнить прочистку коллектора, осуществить замену щёток и отрегулировать степень натяжения пружин.
Установить наличие или отсутствие пробуксовок муфты. При необходимости требуется полностью заменить привод стартера. Ещё одним способом решения проблемы является промывание нарезки вала с последующим смазыванием.
Осмотреть венцовые зубья маховика на предмет забоин. Об их наличии может свидетельствовать характерный скрежет. Для его устранения потребуется ликвидировать забоины или произвести монтаж новой буферной пружины при ощутимом ослаблении старой.
Произвести диагностику крепления полюса стартера. О его ослаблении может свидетельствовать характерный шум, присутствующий во время работы механизма. Проблему можно решить, надёжно закрепив стартер или произведя усиление упомянутого крепления.

Для того чтобы убедиться, что болт находится в контакте с пластиной, необходимо произвести замер сопротивления на контактных болтах

Если производить проверку в описанном алгоритме, то появится возможность точно определить «источник» неисправности и эффективно устранить её. Однако существуют поломки, которые невозможно ликвидировать во время проверки.

Выбор стартера

Ниже представлены популярные стартеры, которые рекомендованы для автомобиля Ваз двенадцатой модели.

1. КЗАТЭ. Пусковое устройство, выпущенное российским производителем для Ваз 2108-2109. Это редукторный вариант, где взамен индуктора используются магниты. Стоимость в пределах 1000 рублей.
2. Модель стартера AZE 2512 производится словенским предприятием также для Лады. Характеристики приличные, но уступают по оборотам КЗАТЭ.
3. КЗАТЭ 29.3708-01. Вариант без редуктора с обратным вращением. Индуктор — со смешанным подключением. Элементов из пластмассы практически нет, холостые обороты — высокие.
4. ЭЛТРА. Российская модель стартера для «классики». Отличное пусковое устройство под номером 4211.3708-02, опережающее конкурентов среди «жигулёвских» по нескольким параметрам.
5. БАТЭ. Белорусская модель устройства, предназначенная для установки в автомобили Жигули. 425.3708 превосходит по частоте вращения ХХ болгарские модели.
6. Модель болгарского производства 1.3R.3.103. Вращение — правое. Добротное изделие, но для установки в Ваз-2112 потребуется проводить некоторые доработки.

	КЗАТЭ 5712.3708	ISKRA, Словения, AZE 2512	КЗАТЭ 29.3708-01	ЭЛТРА 4211.3708-02	БАТЭ, Белоруссия, 425.3708	Dynamo, Болгария, 1.3 R.3.103
Номинальная мощность, кВт	1.55	1.4	1.33	1.65	1.55	1.55
Масса, кг	3.72	3.6	5.7	7	6	6.3
Ток якоря в режиме хол.хода, А	70	68	70	70	65	65
Частота вращения в режиме хол.хода, об/мин	3600	3500	5500	9400	9100	5700
Вращающий момент в режиме полного торм., В	13.7	13.7	13.7	15.7	15.7	15.7
Ток якоря в режиме полного торм., В	600	570	520	510	500	500
Напряжение на клеммах в режиме полного торм, В	4.8	5.1	7	5.2	5.3	5.2
Пусковая мощность, кВт	1.06	0.95	0.79	1.05	0.9	0.9
Частота вращения якоря при определении пусковой мощности, об/мин	2050	1950	1700	1800	1700	1800

Как заменить стартер на ВАЗ 2110-ВАЗ 2112?

Примечание! Первое и самое важное правило при работе с электрикой, это отключение аккумуляторной батареи чтобы она ток не подавала, делается это посредством скидывания клеммы минус с АКБ, как это сделать более подробно, читайте в статье: «Замена аккумуляторной батареи в автомобиле», пункт 1!

Снятие: 1) В начале загоните машину на смотровую яму, эстакаду или же поднимите переднюю часть очень высоко при помощи хорошего домкрата (Достаточно будет лишь одну сторону поднять, две сразу не обязательно) и колёсо с автомобиля снимите, после проделанной операции снимите пыльник или если у вас установлена защита картера, то именно и её снимите, потому что она будет препятствовать доступу к стартеру, сразу же после чего кстати в подкапотном пространстве либо находясь под автомобилем (Как вам удобней будет) верхнюю гайку крепления стартера выкрутите (см. большое фото) и гайку которая клемму к втягивающему реле крепит тоже открутите (см. маленькое фото) и скиньте эту клемму чтобы она не мешала (Рядом с этой клеммой ещё провод будет находится который к стартеру крепится, вы его тоже отсоедините).

2) И в завершение выкрутите гайку которая стартер снизу крепит (см. фото 1) и после этого, вытащите его аккуратно из картера сцепления и положите на землю или уберите куда вам нужно, если вдруг на исправность проверить стартер решите, то дадим пару советов как это делается, сперва плоской отвёрткой переместите взад, вперёд муфту по валу и убедитесь что она перемещается легко и не где не заедает (см. фото 2), затем шестерню всё той же отвёрткой или же пальцем руки крутните (см. фото 3), она так же должна легко крутится и крутиться только лишь в одном направлении она должна, если и по часовой и против часовой крутиться, то стартер разбирать и ремонтировать придётся, кроме этого ещё втягивающее реле можно проверить которые бывает иногда щёлкает и стартер не схватывает, для этого протяните два провода чтобы на обоих концах у них находились крокодильчики (Так просто удобней будет, можно и чисто оголённые провода провести), так вот красный провод на клемму плюс аккумулятора киньте и другой его конец на управляющей вывод (К этому выводу ещё провод крепится) втягивающего реле, что касаемо чёрного провода, то один конец на минус на аккумуляторную батарею киньте, а другой конец к корпусу стартера подсоедините как это всё на рисунке под номером 4 показано, после данной операции раздастся щелчок и муфта вперёд выйдет, когда провода уберёте опять же будет тот же самый щелчок и муфта назад убежит, ну и завершающая проверка, отсоедините этот самый провод от управляющего вывода тягового реле и подсоедините точно так же все провода с крокодильчиками, но только с убранным этим проводом и когда напряжение пойдёт, якорь у стартера должен будет завращаться с частотой более 5000 мин, если всё так и есть то стартер полностью исправен и кстати, не держите провода которые идут от аккумулятора и которые вы подсоединили к стартеру больше 10 секунд, а иначе со стартером могут начаться проблемы.

Установка: Установка нового стартера происходит в обратном порядке снятию, если не возникло желание полностью менять стартер, а вы его захотите перебрать, то в таком случае изучите статью под названием: «Ремонт стартера на автомобиле».

Дополнительный видео-ролик: Увидеть процесс замены такого элемента как стартер, вы можете в ролике который размещён чуть ниже, ну только там показано как через верх снять стартер не залезая под автомобиль, в статье же описан немножко другой способ, каким пойдёте именно вы, решать только вам, кстати кроме замены в этом ролике ещё и проверка на работоспособность стартера описывается подробно, хоть вся операция и производится на автомобиле ВАЗ 2114, но отличий от десятого семейства практически нет никакого.

https://youtube.com/watch?v=7naohHI2PHQ

Общая информация

Как и говорилось выше, стартер за счет постоянных магнитов оказывает поддержку тока. Выдавая мощность, равную 1,55 кВт, этот элемент обеспечивает пусковую частоту, которая так необходима для цилиндров силового агрегата автомобиля. Для разных типов двигателей предусмотрены различные частоты, но существует средняя пусковая частота. Она равна 40-50 оборотам в минуту, если подразумевается работа бензинового двигателя, каковым и является мотор Ваз 2112.

Примечание. Для сравнительного примера, дизельные двигатели потребуют от стартера оборотов в 100-200 повторений в минуту.

Состоит из следующих компонентов:

• Постоянными магнитами в количестве 4-ех штук. Они вмонтированы внутрь стартера и выполняют одну из важных миссий.
• Якоря, который вращаясь поворачивает маховик, а с ним и коленвал двигателя автомобиля.
• Узла щеточного, имеющего 4-ре щетки. Две из щеток называются положительными, две — отрицательными. Предназначен щеточный узел для обеспечения электрического соединения.

Примечание. Доказано, что этот узел является одной из наименее надежных частей стартера. Именно на щетки, в первую очередь, попадает сомнение при плохой работе статора и их подвергают проверке, с последующей заменой.

• Планетарный редуктор — следующий компонент. Он тоже важнейший элемент, так как отвечает за передачу крутящего момента на вал привода. Сам редуктор состоит из нескольких шестеренок, надежно выполняющих свои функции.
• Привода, который предназначен для ввода шестерни статора в соединение с маховиком двигателя. Механизм этого привода бывает размещен на валу якоря.
• Крышками, передней и задней, которые бывают отлиты, в основном, из алюминия, а вернее из его сплава. Передняя крышка нужна для крепежа реле, которое через пластмассовый рычаг и кольцо соединяется с приводом. На задней крышке размещаются щеткодержатели.
• Втягивающего реле, который еще называют тяговым. Благодаря этому компоненту, шестерня привода сцепляется с зубчатым венцом. Как только водитель повернет ключ, напряжение поступит не куда нибудь, а на обмотки (удерживающая/втягивающая) этого реле. Как только происходит замыкание контактного реле, втягивающая обмотка отключается.

Примечание. Полезно будет знать, что 8V — это норма напряжения тягового реле, конечно же, если температура окружающего воздуха средняя. Именно по этому параметру электрики и определяют неисправность данного реле.

• Малый вес и небольшие габариты, делающие его компактным, относятся к явным преимуществам этого элемента.
• С другой стороны, это самая нагружаемая во всей системе автомобиля деталь, ведь являясь по размерам маленькой, она должна крутить тяжелый маховик неслабого двигателя авто. Кроме того, стартер отвечает и за вращение коленвала вместе с шатунами и поршнями. Из-за этого недостатка стартер не может долго служить и через определенное время (обычно 5-6 лет) выходит из строя.

Коротко можно так представить себе работу стартера. Через замок зажигания выводится на обмотки реле питание. Обмотки создают Э.Д.С, передающееся на сердечник реле. Тот, в свою очередь замыкает силовые контакты, перебрасывая питание уже на электродвигатель статора. Одновременно с этим реле оказывает воздействие на привод, который со своей шестерней и входит в зацепление с маховиком двигателя.

Примечание. Чтобы исключить обратную передачу крутящего момента, обгонная муфта выводит ролики из зацепления, как только мотор машины запускается.

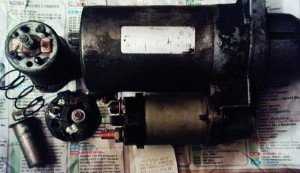

Схема демонтажа и разборки стартера 12-й модели ВАЗ

Самостоятельно разобрать и снять рассматриваемое устройство, когда оно не крутит и требует ремонта, может любой владелец «двенацатки». Это процесс лучше осуществлять на эстакаде (автомобильной яме). Откручивать крепеж из моторного отсека неудобно. Последовательность выполнения демонтажа следующая:

• для обеспечения безопасности выполнения работ снимаем с «минуса» АКБ провод;
• откидываем с реле управляющий провод;
• откручиваем гайки (сверху и снизу), которыми крепится стартер.

После этого демонтируем со стяжных шпилек среднюю часть механизма, с вала якоря – главную шестерню, а затем крестовой отверткой снимаем заднюю крышку. Под ней размещается держатель щеток, который демонтируется без малейших затруднений. Теперь можно вынуть из статора якорь и снять опору последнего, что позволит нам при помощи омметра и визуально оценить состояние обмотки якоря.

При наличии на якорном валу следов от подшипников (их называют наволакиваниями) их следует, во-первых, зачистить шкуркой с малым зерном, во-вторых, заполировать. Абразивом допускается зачищать и несущественные явления обгорания коллектора. В тех ситуациях, когда на щетках отмечается сильный износ, рекомендуется выполнять замену всего щеткодержателя.

После этого можно продолжать разборку стартера для того, чтобы определить, почему он не крутит. Для этого демонтируем шестерни редуктора планетарного типа и особенно тщательно проверяем коронную шестерню на наличие на ней трещин. Если таковые имеются, шестерню необходимо менять:

• сначала демонтируем бендикс;
• на приводном валу, используя молоток и ключ «на 13», удаляем обойму (внешнюю) стопорного элемента в виде кольца;
• кольцо снимаем с вала при помощи отвертки (придется постараться, так как оно утоплено на валу в специальной выемке);
• снимаем привод и обойму, а затем демонтируем с вала стопорное кольцо (предварительно его требуется разжать).

После снятия шайбы и опоры приводного вала перед нами предстает шестерня, нуждающаяся в замене.

Главная →

Устройство → Электрическая система → Стартер →

Неисправности электробензонасоса 2110

Если насос перестал работать, причин возникшей неисправности может быть несколько:

• повреждена электропроводка;
• сгорел предохранитель;
• перестало работать реле;
• сгорел моторчик БН;
• вышел из строя блок управления двигателем.

Когда водитель на автомашине с инжекторном мотором ВАЗ 2110-12 включает зажигание, электромотор начинает работать – слышно характерное жужжание. Если никаких звуков не отмечается, значит, БН топливо не закачивает.

Проще всего проверить предохранитель электробензонасоса, который находится практически там же, где и реле, располагается слева от РБ.

Если предохранитель сгорел, его необходимо поменять. Нередко бывает так, что при замене предохранитель сразу же перегорает. Основные причины неисправности такого явления:

• «коротит» сам бензонасос;
• есть замыкание в электропроводке.

Еще одна характерная неисправность электробензонасоса – закачка топлива происходит, но работа сопровождается сильным шумом. Шумящий бензонасос – верный признак того, что это устройство долго не «проживет», и в скором времени оно выйдет из строя.

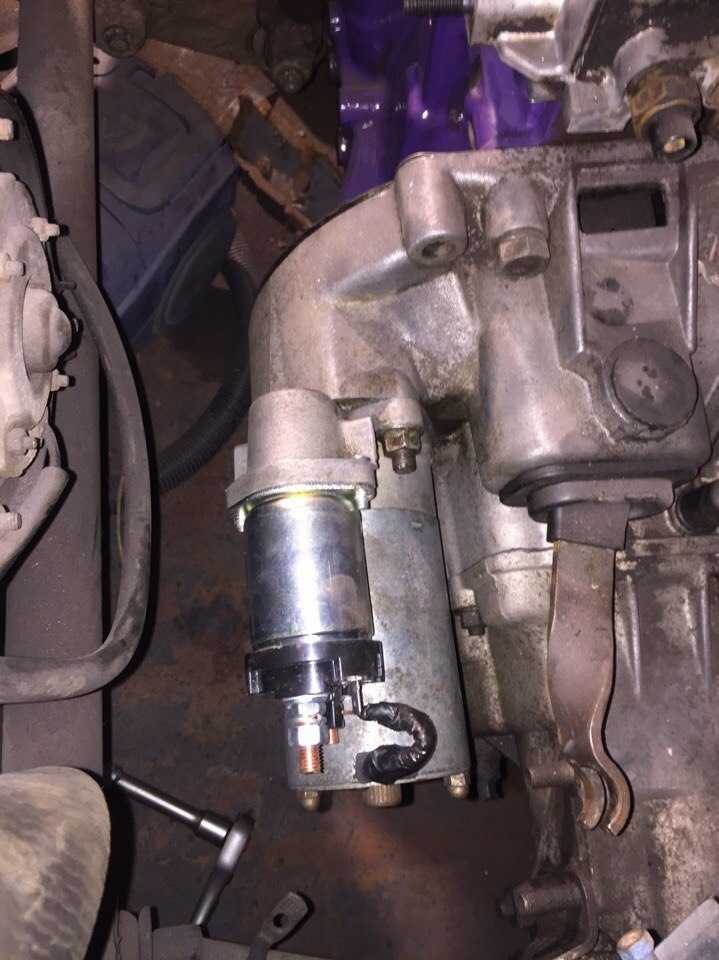

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Как оно работает

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

1. Добираемся до самого стартера.
2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре. Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре. Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны. Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников. Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал. Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент). Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла. Если не работает обогрев, аналогично предыдущему. Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны. Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре. Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели. Аналогично предохранителю F3 для правой фары. Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника. Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки». Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель. Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

Реле стартера: место расположения и особенности

Сразу отметим, на ВАЗ 2110 реле стартера не является привычным реле, которое обычно ставится в блок предохранителей для различного электрооборудования. В случае со стартером следует понимать втягивающее реле, интегрированное в стартер (находится под его контактами).

Другими словами, реле стартера не вынесено в отдельный блок, куда установлены предохранители ВАЗ 2110. Чтобы получить к нему доступ, пусковое устройство нужно снимать. Чтобы было понятнее, втягивающее реле позволяет подать питание от АКБ на стартер, а также подвести и зацепить шестерню на стартере с маховиком двигателя.

Это позволяет прокрутить коленчатый вал. После, когда коленчатый вал набирает определенные обороты (мотор завелся), шестерня стартера отводится от маховика и дальше силовой агрегат работает самостоятельно.

Вполне очевидно, что если втягивающее не работает, завести двигатель от стартера не получится. Управление втягивающего реле осуществляется напрямую от замка зажигания. Также реле защищает другие электрические компоненты стартера.

С учетом того, что реле стартера пропускает через себя большой ток, со временем происходит износ контактной группы. Как правило, это проявляется таким образом, что стартер плохо крутит двигатель, не щелкает (не срабатывает втягивающий элемент) и не крутит мотор, срабатывает через раз и т.д. Так или иначе, в подобной ситуации тяговое реле нуждается в проверке.
