Как Подтянуть Ручник Киа Спортейдж 4

Большинство автомобилистов сталкиваются с процедурой ручного торможения только при подготовке автомобиля к осмотру. Но если вы используете ручной тормоз достаточно часто, необходимо проверять и затягивать ручной тормоз примерно раз в месяц. Со временем натяжение кабеля становится слабее, что отрицательно сказывается на безопасности вождения.

Чтобы проверить работу ручного тормоза, просто установите его в очень высокое положение и проверьте ход автомобиля. Если колеса надежно заблокированы, машина не движется, то регулировку можно отложить или отремонтировать. В этом случае, когда владельцу удается переместить колеса, ручной тормоз на Kia Sportage должен быть затянут.

О том, что трос стояночного тормоза ослаблен, также свидетельствует более поздняя реакция обычного водителя на тормоз. В сложных ситуациях вы можете столкнуться с полным отказом тормоза.

Как затянуть ручник на Kia Sportage |

Чтобы затянуть ручник без перехода на станцию, полезный инструментарий:

• голова в 12;
• расширение;
• трещотка;
• плоская отвертка

Перед затягиванием ручного тормоза на Kia Sportage автомобиль должен быть припаркован на ровной горизонтальной поверхности и зафиксирован на месте. Для этого под задними колесами спереди и сзади располагаются жесткие опоры, которые будут мешать любому движению автомобиля.

Сертификат! Перед началом работы необходимо пару раз нажать педаль тормоза.

Видео: Как затянуть ручник Kia Sportage 4

1. Крышка коробки расположена в локте водителя.
2. Днем — шумоизоляция. Его также следует удалить, отпустив блок управления.
3. Ручной тормоз поднимается четырьмя щелчками.
4. Регулировочная гайка затягивается до полной блокировки колес.
5. Рычаг ручного тормоза возвращается в исходное положение.

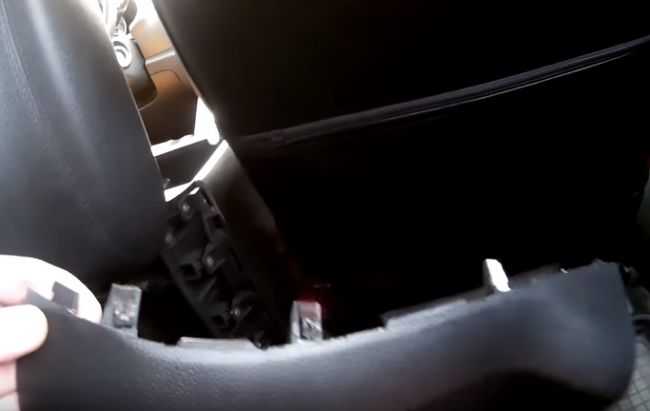

Снимите напольную консоль очень осторожно. Задняя вставка опирается на защелки, которые легко ломаются

Эта процедура выполняется вручную без использования вспомогательных инструментов.

Вы можете проверить уровень натяжения троса, установив машину на низкий, легкий уклон в нейтральном положении. Если машина начинает медленно двигаться с отпущенным тормозом, нет причин колебаться при регулировке эффективности. Если машина движется или замерзает, регулировочная гайка должна быть слегка ослаблена.

Во время нормальной работы стояночного тормоза при подъеме должно быть слышно 7-8 щелчков.

Если требуемый результат не может быть достигнут путем затягивания регулировочной гайки, будет полезен более серьезный ремонт, включая снятие задних колес.

После снятия колес выньте заглушки из канавок, предназначенных для регулировки стояночного тормоза. При необходимости вы можете повернуть диск так, чтобы зазоры находились в верхнем положении. Вставив отвертку в отверстие, необходимо вернуть гайку в положение полного дискового тормоза. При этом основание отвертки должно быть близко к краю зазора, чтобы облегчить процесс вращения.

Регулировочная гайка должна вращаться в противоположном направлении на 5 щелчков. Повторите функцию на другой стороне. Далее проверьте стояночный тормоз. Если количество кликов правильное, корректировка может быть завершена.

Сертификат! Вы должны вручную вращать колеса перед установкой колес. Вращение должно быть свободным и равномерным. Если движение прерывистое, требуется более глобальный ремонт с заменой троса или тормозной колодки.

После завершения регулировки колеса должны быть заменены на звукоизолирующую коробку и закрыты крышкой

Также важно перепроверить ручной тормоз, поместив машину на склоне

Рабочий ручной тормоз необходим для защиты автомобиля от незапланированного движения во время короткой парковки

Особенно важно использовать ручной тормоз при остановке на дороге с небольшим уклоном. Поддерживая ручной тормоз в хорошем состоянии, автомобилист защищает автомобиль от несанкционированного движения и возможных повреждений

Описание панели приборов Sportage 3

Варианты панели приборов после рестайлинга: стандартная (снизу) и SuperVision (сверху).

На Киа Спортейдж 3 используется два варианта панели приборов:

Они практически идентичны. Из отличий щитка SuperVision от стандартного стоит выделить:

• Наличие цветного дисплея для вывода информации с бортового компьютера;
• Большее количество оповестительных ламп.

При этом в обеих вариациях:

• Тахометр – имеет предел измерения до восьми тысяч. На измерительной шкале пронумерованы значения от нуля до восьми (до шести – для моделей Спордейдж 3 с дизельным двигателем). Для получения сведений о вращении коленчатого вала, следует умножить выводимое на шкале число на тысячу.

Бортовой компьютер

На Kia Sportage 3 предусмотрен бортовой компьютер, который выводит информацию на монитор в панели приборов. Для его управления предусмотрены две кнопки, которые смонтированы с левой стороны комбинационного щитка. Кнопка «TRIP» позволяет вывести на монитор другую информацию, «RESET» – сбрасывает данные к нулевому значению.

Программное оснащение бортового компьютера Киа Спортейдж 3 поколения рассчитано на вывод следующей информации:

• средний показатель скорости движения и потребления топлива;

Данные о температуре высвечиваются при расположении ключа в замке зажигания в первом положении. На актуальность показаний сильно влияет исходящее от мотора тепло. Это особенно проявляется при длительном нахождении в пробке или в момент движения на низкой скорости.

Корректная выдача сведений о среднем потреблении топлива наблюдается после проезда пятисот метров. При этом не стоит рисковать с информацией об оставшемся километраже по отношению имеющегося топлива. Лучше осуществить дозаправку заранее, особенно если засветилась соответствующая сигнализирующая лампочка.

Признаки ослабления ручного тормоза

Стояночный тормоз (СТ) нужен для удержания транспортного средства на уклоне или для подстраховки при длительной парковке. Когда необходимо экстренно остановиться в аварийной ситуации, при отказе основной системы также применяют ручник.

В автомобилях Kia Rio корейского производства насчитывается три генерации. В первых поколениях устанавливали дисковые и барабанные тормоза. В последней серии (с 2011 года выпуска) перешли на прогрессивные диски. Которые, однако, после рестайлинга 2015 года стали доступны только в комплектациях «Престиж», «Премиум» и Евро-2016. Остальные модели получили барабанную систему, что водители посчитали «мелочной экономией», «шагом назад».

Вне зависимости от основного механизма, тип привода ручника Kia Rio III — самый распространенный – тросовый механический.

Способ включения:

• на машинах с автоматом задействуют ножную педаль, установленную вместо педали сцепления;
• в авто с механикой используют рукоятку, которая находится на полу машины между передними сиденьями.

Педаль или рукоять, которые задействуют механизм, а также три троса (привода) – это основные составляющие стояночного механизма.

Соединение тросиков с компонентами системы происходит через регулируемые наконечники. Концы привода снабжены регулировочными гайками. Последние позволяют менять длину канатов.

Неполадки с ручником происходят в момент, когда стропы под нагрузкой растягиваются: тогда требуется просто подтянуть ручник «Киа Рио 3». Но случается и обрыв привода: тросики приходится менять, натягивать, регулировать.

Признаки, которые сигнализируют об ослабление ручного тормоза, следующие:

• автомобиль плохо удерживается на наклонной поверхности;
• появляется люфт или большой угол подъема рычага (10-15 см рукоятка идет «вхолостую», без сопротивления).

Если вы обнаружили один из симптомов, нужна регулировка ручного тормоза «Киа Рио 3». Зная конструкцию СТ, алгоритм подтяжки тросов, сделать это можно в собственном гараже.

Последовательность действий

Если регулировка ручника Киа Спортейдж 3 не дала ожидаемого эффекта, начать процедуру по реанимации ручной тормозной системы следует с того, что автовладелец должен застопорить своё транспортное средство. Иными словами, достаточно под колёсами расположить тяжёлые предметы, которые бы могли препятствовать его откату. Затем необходимо включить передачу и снять машину со стояночного тормоза.

Следующий шаг заключается в откручивании гаек на первом заднем колесе. Не следует забывать о том, что оно предварительно должно быть поднято посредством домкрата. После того как колесо будет демонтировано, нужно избавиться от болтов, с помощью которых крепят скобу суппорта к поворотному кулаку. Затем следует убрать суппорт с тормозного диска. Вероятнее всего, без незначительного разжатия колодок осуществить это мероприятие не удастся.

Демонтаж диска будет возможен после снятия болта, который соединял тормозной диск со ступицей. Как правило, более быстрого снятия диска можно добиться посредством аккуратных ударов резиновым молотком.

После этого нужно воздействием на чашку добиться поворота стержня на прямой угол (не более чем на 90°).

Перед заменой колодок KIA Sportage необходимо поднять посредством домкрата

Посредством плоской отвёртки следует последовательно снять все пружины и аккуратно разложить их так, чтобы впоследствии всё поставить обратно в правильном порядке. Например, можно положить их в небольшой контейнер, залить WD-40, после чего демонтировать колодки.

Затем придётся расположиться непосредственно под самим автомобилем, что позволит изъять трос стояночного тормоза и выкрутить болты, расположенные в направляющей троса. Демонтируя сальник, нужно запомнить его местоположение.

Затем наступает самое сложное, чтобы регулировка ручника Киа Спортейдж 3 не была напрасной, следует извлечь рычаг. Специалисты рекомендуют демонтировать эту деталь только в сложенном состоянии.

Из-за того, что этот элемент конструкции закис, его придётся обработать WD-40. Затем следует сделать два клина, которые помогут застопорить рычаг.

Аккуратно, без рывков один из клиньев необходимо установить между рычагом и шестернёй датчика, регулирующего количество оборотов колеса. Второе клинообразное изделие должно расположиться между ступицей и рычагом. После подобной жёсткой фиксации рычаг следует сомкнуть.

Регулировка ручника KIA Sportage подвластна автовладельцам, которые ни разу самостоятельно не разбирали тормозную систему

Более плотного прилегания рычага можно добиться ударами молотка со стороны тормозного щитка. Удары следует наносить от передней части транспортного средства к задней.

Выйти этот элемент сможет только тогда, когда он будет полностью свёрнут, окончательно достать его помогут пассатижи, направленные со стороны силового агрегата.

WD-40 поможет убрать с рычага разведения колодок стояночного тормоза всю накопившуюся ржавчину. Автовладельцу придётся неоднократно свести и развести его, пока деталь не начнёт плотно сгибаться самостоятельно.

Исключить дальнейшее образование ржавчины поможет консистентная смазка, которую следует нанести в местах соприкосновения металлов.

Сбор снятых деталей и запчастей, естественно, должен производиться в обратном порядке, процесс очистки колодок можно оптимизировать веществом, предназначенным для очищения дисков. Ступица, как правило, нуждается в очищении посредством железной щётки и смазке медной пастой. Не будет лишним пройти смазкой все соединительные участки, где тормозной диск контактирует с колесом.

Быстрая помощь владельцу KIA Sportage

Итак, если возникли какие-либо существенные проблемы со стояночным тормозом KIA Sportage, обладателю этого авто наверняка сможет помочь банальное натяжение троса ручника. Чтобы осуществить эту манипуляцию, необходимо лишь посредством гайки, расположенной под дном бардачка, произвести следующие манипуляции: открыть отдел для перчаток, демонтировать вручную (без инструментов) гайку, взяв её за основание, и внимательно рассмотреть тросик с гайкой натяжения. Последнюю деталь устройства необходимо крутить строго по часовой стрелке таким образом, чтобы можно было зафиксировать «стопор» на 8 щелчков.

Если после того, как была произведена регулировка тросика ручника, ничего не поменялось кардинальным образом, возможно, понадобится замена колодок ручника Киа Спортейдж. Хотя, как правило, нормальная эксплуатация автомобиля слабо влияет на износ колодок. Даже при экстремальной езде и яром использовании ручника проще вырвать колодки из их стандартных посадочных мест, чем стереть их до того, как пригодится их замена.

Если после регулировки тросика ручника ничего не изменилось, то требуется замена колодок ручника Киа Спортейдж

Чаще всего автовладельцу нужна замена колодок ручного тормоза Киа Спортейдж 2 из-за того, что рычаг, посредством которого разводятся колодки ручного тормоза, наглухо закис. Именно эту погрешность многие мастера называют недоработанной деталью машин словацкой сборки.

На самом деле, вернуть работоспособность этой детали не так уж и сложно, гораздо больше времени потребуется на то, чтобы добраться до неё и впоследствии всё установить обратно. Не следует забывать, что эта деталь парная.

Конечно, будет лучше, если работой с тормозной системой KIA Sportage 2 или 3-го поколения будет заниматься человек, обладающий определёнными навыками, понимающий устройство этой конструкции.

Среди прочего инструментария пригодятся: несколько ключей («12», «14», «17»), торцовая головка «14», плоскогубцы, и отвёртка с плоским лезвием. Не будет лишним наличие молотка, WD-40, железной щётки, жидкости, позволяющей очистить тормозные диски, и медной пасты.

Как правило, даже при активном использовании ручника – это слабо влияет на износ колодок

KIA Sportage Беляш › Бортжурнал › Подтянул ручник

Всем привет!Недавно помыл машину, а на улице уже -15…По приезду домой поставил авто на ручной тормоз.На следующее утро при отъезде начало машину «прижимать жопу», как будто забыл снять с ручника…я думаю либо тросик замерз, либо колодки к барабану примерзли…Но мне надо было ехать на работу и я еще раз дернул авто на первой скорости и все, вроде поехал…)Но покатавшись день, парковался в основном на ровной площадке, как обычно ставя машину на ручник…под вечер пришлось встать немного на горку и после постановки на ручник, машина покатилась…не поняв почему… переставил на ровную местность, снова дернул ручник и попытался толкнуть машину…и снова она катится, тормоз не держит…в голове сразу вспоминаю утреннюю неприятность и уже думаю что когда дернул, то мог порвать тросик…В общем поставил машину на скорость пошел домой лопатить форум)))Решил начать с малого, а это подтянуть гайку натяжения тросика ручника и не прогадал))) Если у кого вдруг такая беда, начните с малого)И на по следокфото, как добраться до гайки и не сломать ничего)))

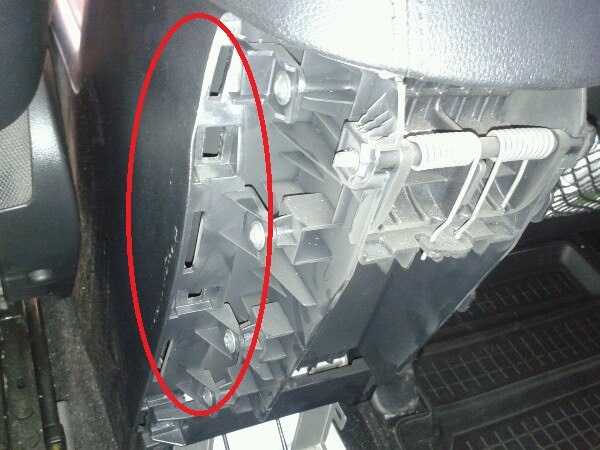

Аккуратно, давим по очереди на эти места(стрелкой) должны снять с фиксаторов…После того как верх разщелкнулся, далее, отметил на фото места защелок…отщелкиваем заднюю крышку подлокотника

В итоге у вас в руках

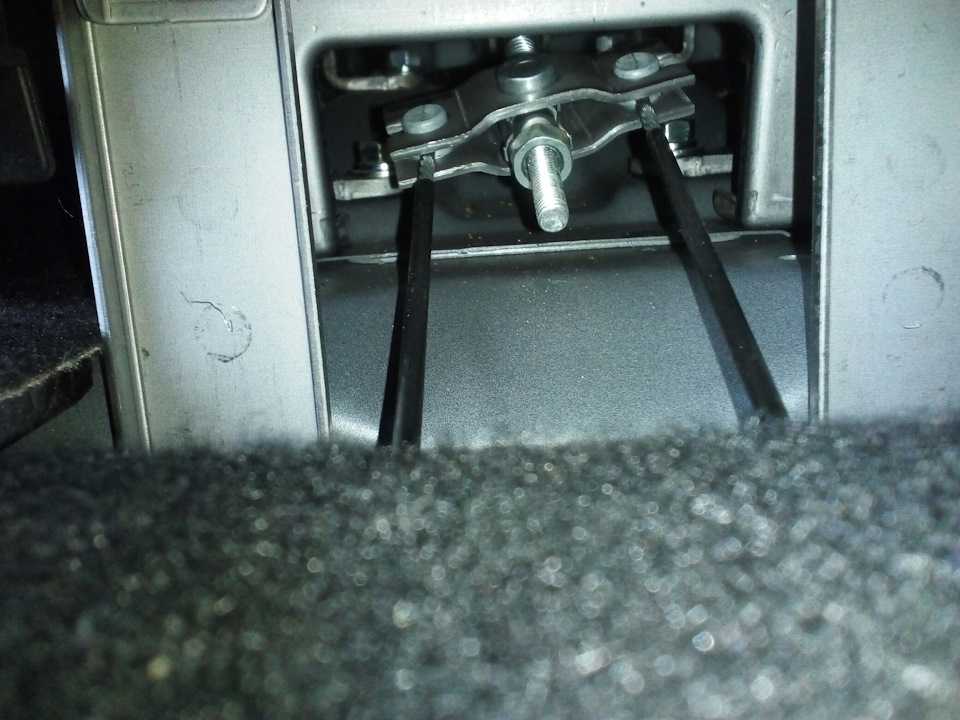

задняя крышка подлокотникаОстается только подтянуть гайку на 12, использовал обычный ключ, немного не удобно но все же можно))

подтягиваем, крутим по часовой стрелке…Помним о том что ручник должен лежать…подтянули, проверили что бы ничего не задевало и был свободный ход колеса, а при поднятом ручнике, наоборот, машина снова стоит как вкопанная)Всем спасибо и удачи на дорогах)

Киа спортейдж где находится кнопка ручника

Для предварительной проверки правильности регулировки привода стояночного тормоза поднимите рычаг привода вверх до упора, при этом вы должны услышать 7 или 8 щелчков храпового устройства. Если количество щелчков не соответствует указанным значениям или автомобиль не удерживается стояночным тормозом (см. «Проверка стояночного тормоза») , отрегулируйте привод. Регулировочный узел привода стояночного тормоза расположен в салоне под облицовкой тоннеля пола.

1. Вывесите заднюю часть автомобиля и установите ее на надежные опоры.

2. Откройте крышку бокса в подлокотнике водителя…

3. …и снимите шумоизоляционную накладку со дна бокса.

Под шумоизоляционной накладкой бокса находится окно в облицовке тоннеля пола для доступа к регулировочному узлу привода стояночного тормоза.

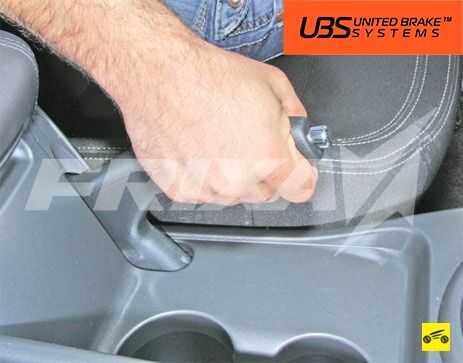

4. Поднимите рычаг стояночного тормоза на 4 щелчка.

5. Заверните регулировочную гайку до момента полного затормаживания задних колес.

6. Опустите вниз рычаг стояночного тормоза и проверьте легкость вращения задних колес. При затрудненном вращении немного отверните регулировочную гайку.

7. Если вращением гайки добиться нужного количества щелчков не удается, снимите задние колеса.

8. Выньте заглушки из отверстий в тормозных дисках для регулировки зазора стояночного тормоза.

9. У автомобиля 2WD поверните диски так, чтобы отверстия в них расположились вверху…

10. … а у автомобиля 4WD — внизу. Вставьте отвертку в отверстие и, оперев стержень отвертки о край отверстия, вращайте гайку регулировочного устройства стояночного тормоза до полного затормаживания тормозного диска колодками стояночного тормоза.

11. Отверните гайку регулировочного устройства на 5 щелчков в обратную сторону.

12. Аналогично отрегулируйте механизм стояночного тормоза второго колеса.

13. Снова отрегулируйте количество щелчков рычага стояночного тормоза вращением регулировочной гайки наконечника троса (см. пп. 5 и 6).

14. Проверните тормозные диски рукой. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес.

15. Установите автомобиль на колеса.

16. Уложите шумоизоляционную накладку на дно бокса и закройте его крышку.

1. Внутренняя рукоятка открывания двери

2. Кнопка складывания наружных зеркал заднего вида

3. Переключатель управления настройкой наружных зеркал заднего вида

3. Переключатель управления настройкой наружных зеркал заднего вида

4. Переключатель централизованного управления замками дверей

5. Кнопка блокировки электропривода стеклоподъемников

6. Переключатели управления электроприводами стеклоподъемников

7. Устройство регулировки угла наклона фар

8. Освещение приборной панели

9. Кнопка блокировки полного привода

10. Активная кнопка системы ECO (экономичного вождения)

11. Кнопка ВЫКЛ системы «Стоп» и «Ход» режима холостого хода

12. Кнопка системы DBC

13. Кнопка отключения системы

14. Наклон рулевого колеса

15. Рулевое колесо

16. Блок плавких предохранителей

17. Рычаг открытия замка капота

19. Кнопка замка крышки топливного фильтра

20. Вентиляционное отверстие

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Как подтянуть ручник на «Киа Рио»

В авторемонтных мастерских на специальных стендах легко определяют, нужна ли подтяжка ручного тормоза. Но можно «народными» методами узнать, что регулировка ручника «Киа Рио 3» остро необходима. Для этого:

1. Вывесите заднее колесо.
2. Поставьте транспортное средство на ручник.
3. Попытайтесь прокручивать колесо.
4. Отрегулируйте канаты либо натяните новый тросик.

Более «жесткий» способ следующий: вы ставите авто на ручник и газуете на первой передаче. Если тормоз хорошо держит, машина дернется и заглохнет.

Набор инструментов и оборудования

Подготовка к процедуре не занимает много времени, так как подтяжка ручника на «Киа Рио 3» требует минимум ремонтных приспособлений. В гараже всегда найдется отвертка с плоским шлицем, также нужна трещотка и головки размером на «10» и «12». В работе потребуется удлинитель для головок, нелишним будет запастись смазкой WD-40.

Подтяжка троса на барабанной тормозной системе

Процедура одинакова для многих марок машин. Но конструкция «корейца» такова, что в кузовах седан подтянуть ручник «Киа Рио 3» с барабанными тормозами легче через подлокотник.

Порядок действий:

1. Снимите Kia Rio с СТ.
2. Сдвиньте передние сидения вперед.
3. Выкрутите по два крепления с обеих сторон подлокотника.
4. Откройте крышку: в верхней части бокса вы обнаружите еще два крепежа – выкрутите их.
5. Теперь удалите очередную пару саморезов, которую найдете под подстаканниками для пассажиров галерки.
6. Снимите заднюю стенку подлокотника.

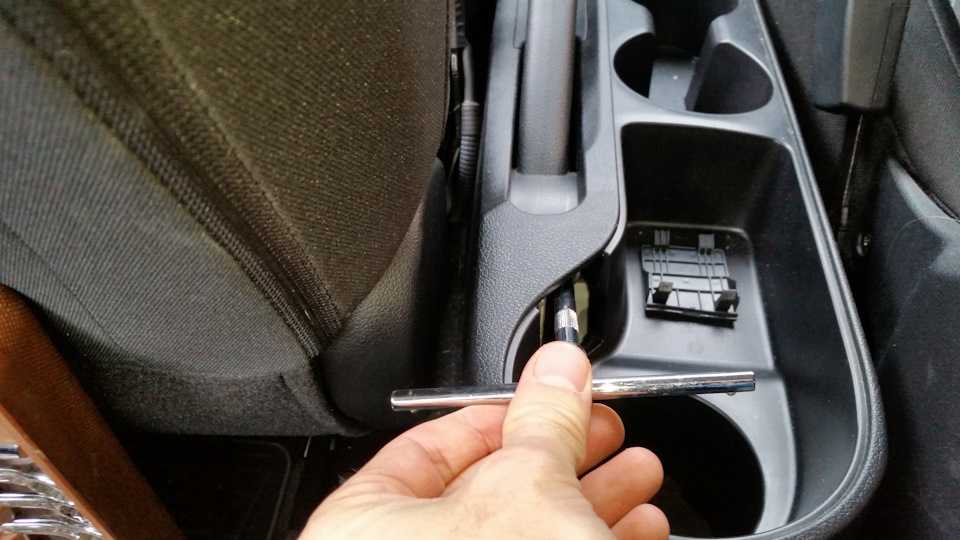

7. Вам открылся вид на регулировочную гайку: закрутите ее (тут потребуется приготовленная заранее головка с удлинителем).

Не перестарайтесь со степенью затяжки, иначе колодки окажутся в зажатом состоянии, автомобиль начнет останавливаться накатом, придется постоянно газовать. Если вы правильно провели настройку, между барабаном и колодкой останется зазор до 1 мм.

Выполнение регулировки на дисковой тормозной системе

Подтягивать тросы возможно, когда вся система (колодки, диски, барабаны) в рабочем состоянии. Если канаты растрепаны, с задирами, то регулировка не даст результатов – нужно заменить стропы. Затягивать стояночный тормоз на дисковой системе несложно: здесь нет зазоров.

Процедура пошагово:

1. Вывесите «Киа Рио 3».
2. Снимите машину с ручника.
3. Ослабьте на задних колесах по одному крепежу.
4. Вращайте колесо до тех пор, пока не обнаружите в свободном отверстии регулировочную шестерню.
5. Прокручивайте ее по часовой стрелке до блокировки колес.

Еще проще отрегулировать натяжение тросиков, демонтировав колеса. На дисках вы обнаружите резиновую заглушку, прикрывающую регулировочную шестерню:

1. Удалите заглушку.
2. Отверткой затяните стояночный тормоз, цепляясь за зубья шестеренки.
3. Колодки будут зажиматься – уловите нужный момент, вращая диск.
4. Когда обнаружите, что он блокирован, сделайте контрольные вращения шестерни.

Замена тросов ручника Киа Спортейдж

Замена тросов ручника Киа Спортейдж не пройдет успешно, пока машина не расположена на поверхности под углом. Авто должно стоять на нейтральной передаче.

1. Отпустите тормоза и наблюдайте за поведением машины. Правильно настроенный автомобиль начнет движение по склону, это нормально.
2. Отсутствие плавности считается сигналом перетяжки гайки.
3. Ослабьте степень закручивания. Корректная работа ручника подразумевает возвращение на исходную вертикальную позицию за 7, максимум – 8 щелчков.

Если процедура не увенчалась успехом, понадобится радикальный ремонт, состоящий в удалении задней пары колес.

1. Извлекаем заглушки, освобождая пазы, созданные для регулирования ручного тормоза.
2. Проворачиваем диск таким образом, чтобы зазоры переместились в верхнее положение.
3. Пора использовать приготовленную отвертку.
4. Вставляем инструмент так, чтобы отвертка собственным основанием упиралась в крайнюю часть зазора. Так вращательные движения ощутимо облегчатся.
5. Прокручиваем гайку, отвечающую за регулировку, в обратном направлении, буквально на 5 щелчков. Процедура повторяется и со второй стороны.
6. Повторно сверяемся с числом щелчков на ручнике.
7. Если значение подходит – заканчиваем работу.

Перед установкой колес на родную позицию, проворачиваем диски машины. Обязано наблюдаться спокойное и плавное вращение. Порывы могут говорить о необходимости полного обновления колодки или троса.

Колеса устанавливаются на исходную, вместе с шумоизолирующей прослойкой бокса.

Закрываем последний крышкой. Обязательно проверяйте функционирование ручника на ближайшем склоне.

В случае, когда самостоятельные попытки отрегулировать тормоз, не увенчались успехом, посетите сервисный центр. Иначе безопасность движения будет под угрозой. Желаем удачи!

Панель автомобиля Kia Sportage 2014

1. Управление осветительными приборами/ указателями поворота

2. Органы управления аудиосистемой на рулевом колесе

3. Приборная панель

4. Звуковой сигнал

5. Передняя подушка безопасности водителя

6. Органы управления системой круи зконтроля

7. Управления стеклоочистителями/ омывателями

8. Запуска/остановки двигателя

9. Контрольная лампа включения/ отключения передней подушки безопасности пассажира

10. Органы управления аудиосистемой

11. Кнопка включения системы аварийной сигнализации

12. Система управления микроклиматом

13. Кнопка выключателя системы помощи при парковке или гнездо питания

14. Электрическая розетка

15. Обогрев сидений

16. Рычаг переключения передач

17. Передняя подушка безопасности пассажира

18. Перчаточный ящик

20. Тормозная педаль

21. Рычаг стояночного тормоза
