Замена ремня ГРМ в Форд Фокус 2 своими руками

Чтобы заменить комплект привода ГРМ на Форд Фокус 2 с объемом двигателя 1,6 л, прежде всего, поставьте машину на ровную поверхность. Смотровая яма или подъемник здесь необязательны. Дальнейший порядок действий следующий:

Выключите зажигание и снимите с аккумулятора одну из клемм (как правило, снимается «-»).
Ослабьте колесные болты, поднимите автомобиль справа спереди на домкрате и снимите соответствующее колесо.
Демонтируйте расширительный бачок Форд Фокус, сняв его с пластиковых креплений и сдвинув в сторону. Сливать охлаждающую жидкость и отсоединять шланги при этом не нужно.
Демонтируйте бачок гидроусилителя, также сняв его с креплений и убрав с в сторону.
Отсоедините спереди и отведите в сторону правый подкрылок Форд Фокус, чтобы получить доступ к болту шкива коленчатого вала. Полностью снимать деталь необязательно.
Демонтируйте пластиковую переднюю защиту двигателя под ним.
Ослабьте болт шкива коленвала Форд Фокус. Во избежание прокручивания зафиксируйте шкив стопором.
Подвесьте двигатель. Для этого удобно использовать подкатный домкрат. При его отсутствии поднимите мотор любым подходящим устройством, предварительно подложив подпорку для подстраховки.
Отвинтите две гайки передней правой подушки двигателя Форд Фокус, а также два болта, расположенные по бокам опоры.
Извлеките опору.
Отсоедините шкив водяного насоса, отвинтив четыре крепежных болта. Во избежание прокручивания во время снятия болтов фиксируйте шкив отверткой.
После снятия шкива насоса отсоедините генератор Форд Фокус. Для этого отвинтите три крепежных болта и снимите всю проводку с генераторного узла.
Демонтируйте кронштейн передней правой подушки, отвинтив четыре болта со всех сторон и сняв шпильку.
Открутите болты 8 мм на верхнем наружном кожухе ГРМ и снимите кожух вместе с кронштейном.
Далее необходимо разместить валы по меткам с использованием специального шаблона для распределительного вала. Чтобы коленвал Форд Фокус не проворачивался, застопорите его фиксирующим болтом.

Установив фиксатор на коленчатый вал, выкрутите заглушку, размещенную спереди двигателя в нижней его части. Ремень кондиционера также потребует замены, поэтому смело его срезайте.
Проверните мотор за нижний болт коленчатого вала, проследив, чтобы обе метки на шестернях распределительного вала сдвинулись вверх.
После этого зафиксируйте коленчатый вал Форд Фокус специальным болтом, установив его в нижней части вместо заглушки.

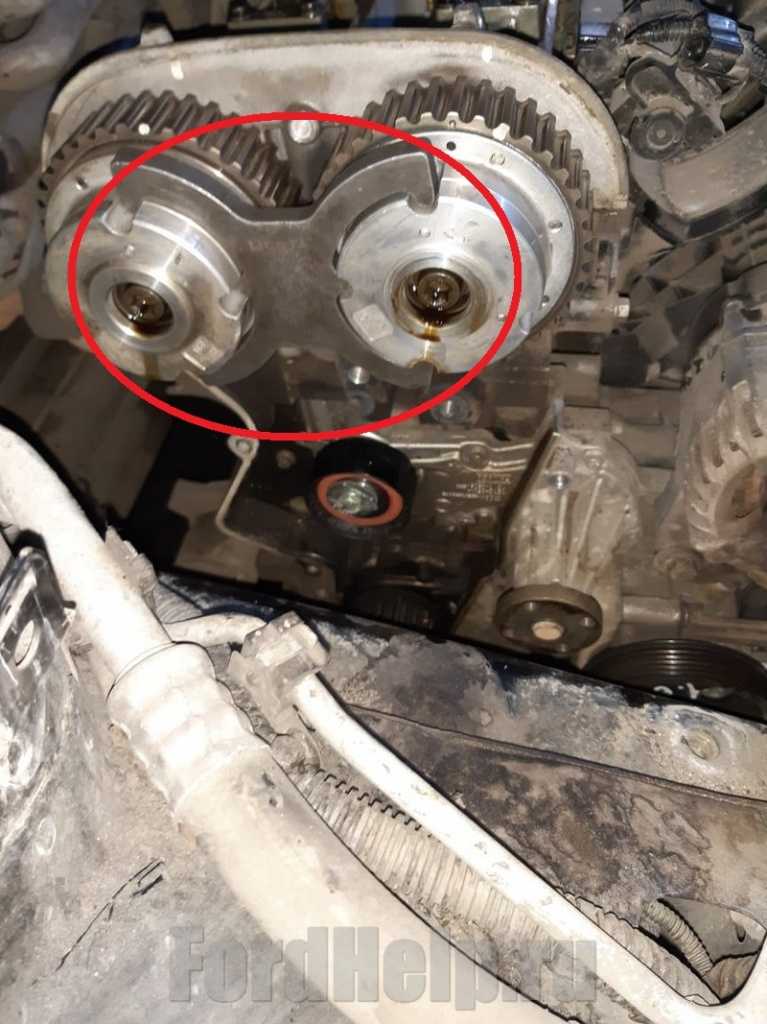

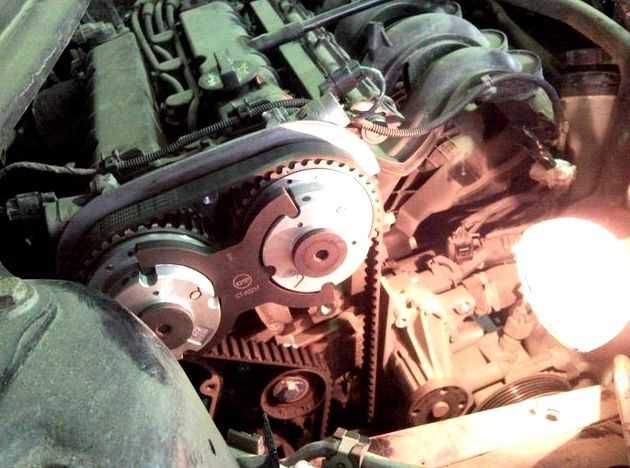

Далее сверху установите шаблон между распределительными валами.
Теперь валы достаточно зафиксированы, чтобы снимать привод ГРМ. Прежде всего, вручную извлеките шкив коленвала, предварительно выкрутив болт.
Снимите переднюю нижнюю крышку, отвинтив крепежные болты.

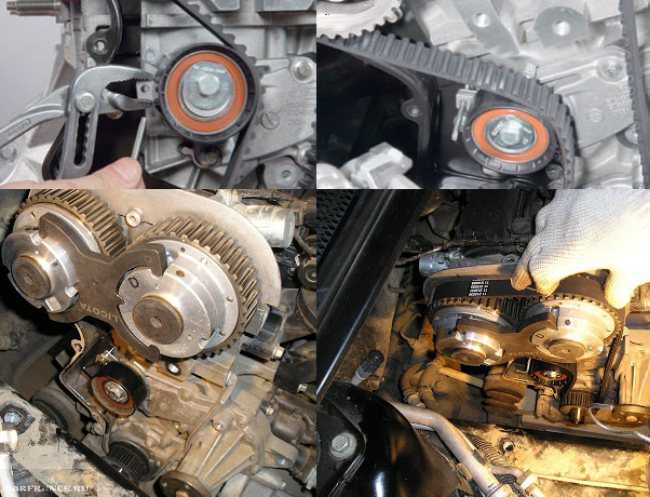

Ремень на Форд Фокус 2 перед снятием и заменой необходимо ослабить путем перевода натяжного ролика в иное положение. Для фиксации ролика в данной позиции поднимите рычажок, расположенный позади и, совместив отверстия в рычажке и в заднем корпусе, вставьте шплинт или отрезок упругой проволоки.
Снимите натяжной механизм, открутив крепежный болт ролика.

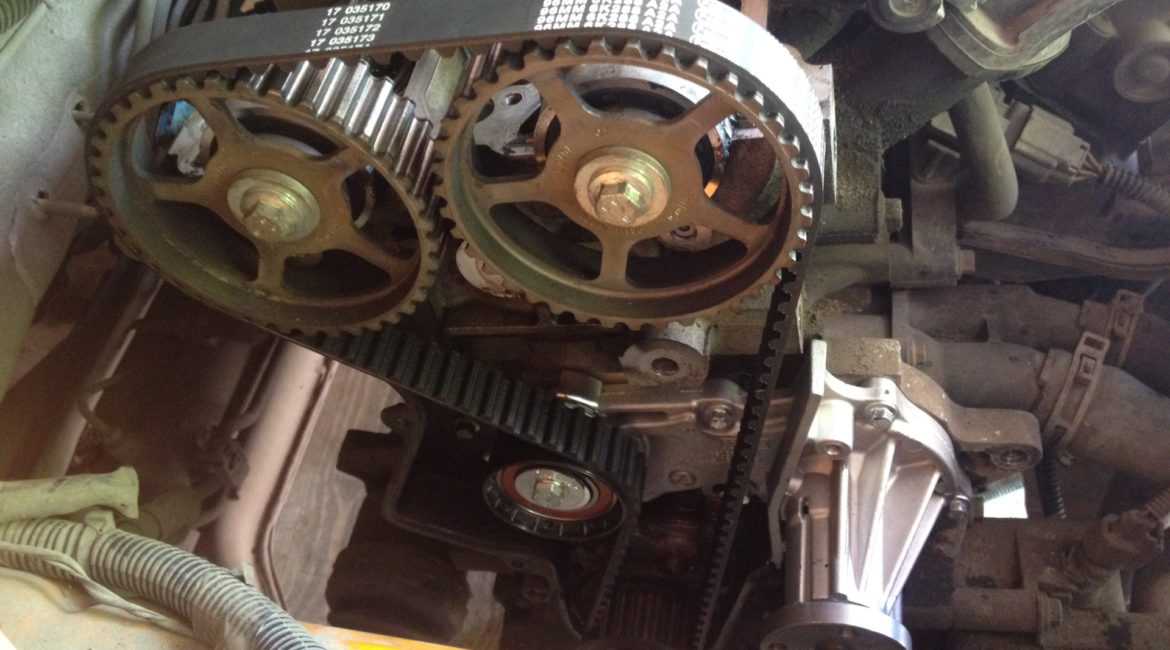

Извлеките привод ГРМ для замены. Снимите также шестерню коленчатого вала и очистите ее от загрязнений.

Установите на место шестерню коленвала и наденьте новый ремень. Так как шестерня на Форд Фокус 2 не фиксируется шпонкой, ее можно установить в произвольном положении. Привод ГРМ также можно надеть в любой позиции, поскольку меток на нем нет.
Установите на место новый ролик, который также требует замены, предварительно зафиксировав его шплинтом.
После установки ролик закрепите болтом. Деталь на Форд Фокус 2 ставится в определенном положении благодаря наличию выступа на металлическом корпусе позади ролика.
Когда ременная передача надежно закреплена, можно вынимать шплинт. При этом ремень должен автоматически натянуться.
Установите на место переднюю крышку.

Смонтируйте шкив коленчатого вала Форд Фокус

Перед монтажом крайне важно произвести замену крепежа, потому что во время затяжки нужно прилагать некоторое усилие. И у шкива, и у шестерни отсутствуют фиксирующие шпонки.
В случае недостаточно затянутого крепежа шкива и шестерни коленвала могут сбиться метки

Это приведет к загибанию клапанов, и потребуется дорогостоящий ремонт всего двигателя.
Затяжка болта коленчатого вала на Форд Фокус выполняется в 2 приема. Сначала затяните болт с усилием 45 Нм. После этого доверните его на 90 градусов. Таким образом обеспечится достаточно сильная затяжка.
Убедитесь в правильном расположении меток и можете снимать фиксирующие элементы. По завершению замены выполните окончательную сборку всех оставшихся деталей.

Способы замены на двигателях 1,6 л

Перед проведением работ нужно сначала приобрести приводные элементы на замену. Лучшим вариантом является покупка оригинального комплекта, особенно это касается моделей с моторами 1,4 и 1,6 литра.

В оригинальный комплект, каталожный номер которого 1708273, входят не только ремни привода генератора и кондиционера, а и приспособления для их установки.

Но такой же комплект не совсем подойдет для автовладельцев, машины которых не оснащены кондиционером (второй ремень будет лишним, а на стоимость повлияет значительно).

Также можно приобрести расходники по отдельности, что позволит немного сэкономить. К примеру, вместо оригинального ремня генератора Форд Фокус 2 можно купить аналог производства компаний Contitech, Dayco, Bosch, Gates. Эти же производители выпускают и ремни привода кондиционера.

Но в этом случае автовладелец не получит приспособлений для установки, хотя можно обойтись и без них.

1-й метод

Существует три способа замены ремня генератора. Рассмотрим их на примере Ford Focus 2, оборудованного 1,6-литровой установкой. Первый из методов – с использованием специального приспособления, идущего в оригинальном комплекте.

Перед началом установки необходимо избавиться от изношенного расходника. Поскольку ремень дальше использоваться не будет, то просто его срезаем (в моделях с кондиционером разрезаем также ремень компрессора).

Для посадки нового привода потребуется только два рожковых ключа на 17 и приспособление для его посадки.

Технология установки такая:

• Надеваем приводной элемент на шкив коленвала, укладываем его в шкив ГУР и накидываем на генератор;
• На шкив помпы надеваем приспособление для посадки так, чтобы его выступ располагался вверху;
• За выступ заводим ремень;
• Ключ на 17 надеваем на шестигранную головку приспособления и движением «на себя», проворачиваем спец инструмент. При этом приспособление выступом будет натягивать привод и садить его на шкив помпы.

  Поскольку сделать полный оборот ключом не даст кронштейн крепления двигателя, то тянем до упора, после чего перехватываемся вторым ключом за головку и уже им тянем;

• Процедуру с натяжкой и перехватыванием ключами выполняем до тех пор, пока приводной элемент не «сядет» на шкив помпы;
• Проверяем правильность посадки ремня.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Частые поломки Ниссан Навара и стоит ли устанавливать контрактный двигатель

Примерно по такому же принципу заменяется и второй ремень. Надеваем его на шкивы компрессора, коленчатого вала, заводим за последний ремень и вращая ключом коленвал по часовой стрелке, садим привод.

2-й способ

Второй метод замены ремня генератора на Форд Фокус 2 не требует использования специальных приспособлений.

Методика посадки достаточно проста:

• Перед надеванием, откручиваем 3 болта крепления шкива помпы, а один оставляем, просто немного его послабляем (это даст возможность смещать шкив относительно самого насоса);
• Надеваем ремень на все шкивы коленчатого вала, генератора и насоса ГУР, а также заводим его за открученный шкив помпы;
• Головкой на 18 с воротком вращаем коленвал по часовой стрелке. При прокручивании его шкив начнет натягивать ремень, из-за чего шкив помпы провернется и станет на место, после чего останется его только закрепить болтами.

Этот метод – очень прост, при этом позволяет очень быстро поменять привод навесного оборудования.

3-й метод

Третий способ также не требует использования специального инструмента, но технологически он немного сложнее, чем второй вариант.

Алгоритм действий такой:

• Перед установкой ременной передачи, выкручиваем верхние крепежи генератора (болт, а также гайку вместе со шпилькой), а нижнее крепление послабляем (после этого генератор сможет немного проворачиваться). Смотрите здесь, как заменить генератор Форд Фокус 2;
• Движением на себя смещаем узел;
• Надеваем новый расходник на все шкивы (смещенный агрегат позволит это сделать);
• Ставим генератор на место. Для этого подаем его в сторону двигателя и удерживая в таком положении, закручиваем верхний крепежный болт. После этого останется завернуть на место шпильку, накрутить на нее гайку и затянуть нижний крепеж.

Все указанные методы подойдут для замены ремня генератора как на двигателе объемом 1,6 литра, так и на 1,4-литровом агрегате.

Замена цепи ГРМ Ford Focus 2

Владельцам американских автомобилей необходимо помнить про необходимость своевременной замены цепи ГРМ Форд Фокус 2, иначе могут возникнуть серьезные неприятности на дороге. Производитель рекомендует обновлять цепь каждые 200 000 км пробега, однако на практике упомянутые выше цифры кажутся фантастикой. Почему?

Большинство водителей заказывают замену цепи ГРМ Форд Фокус 2 через каждые 150-170 000 км пробега автомобиля, поскольку проявляются симптомы неисправности и возникает угроза аварии. Всему виной невысокое качество деталей и агрессивная манера вождения, которые сказываются на сроке эффективной работы газораспределительного механизма.

Помните, обрыв изношенной цепи – главная причина повреждения клапанов двигателя и близ расположенных деталей. И лучше предотвратить разрыв, своевременно заменив цепь ГРМ Форд Фокус 2, нежели устранять серьезные последствия. Следует периодически заказывать диагностику, благодаря которой удастся обнаружить изношенные детали и уменьшить стоимость последующего ремонта.

Замена цепи ГРМ Форд Фокус 2 должна выполняться грамотно!

При необходимости, мастера «Кволити Моторс» помогут Вам выбрать и дешево купить цепь газораспределительного механизма, которая будет на 100 % подходить Вашему автомобилю. Благо, на складе автосервиса представлен огромный ассортимент запасных частей, деталей и расходных материалов на машины «Форд» всех поколений.

Качество продукции подтверждено документально. Минимальные цены установлены благодаря наличию долгосрочных договоров на поставку деталей представителями завода-изготовителя. Замена цепи ГРМ Форд Фокус 2 имеет низкий уровень трудоемкости, соответственно, обходится недорого всем клиентам: и жителям Москвы, и гостям столицы.

Вследствие стирания шарниров происходит износ цепи привода ГРМ, выраженный образованием люфта между звеньями. Среди основных признаков, указывающих на несвоевременность замены цепи ГРМ Форд Фокус 2, целесообразно выделить:

1. Разрушение ограничительного пальца ГРМ.
2. Перекос цепи при ослаблении, что становится причиной откалывания зубьев башмака.
3. Нестабильная работа мотора на холостых оборотах (нарушение фаз распределения).
4. Полный износ успокоителя.

Учитывая серьезность последствий, которые могут возникнуть при разрыве цепи газораспределительного механизма или перескакивании цепи более чем на два зуба (встретятся поршень и клапан), следует внимательно контролировать состояние узла. Как вариант – периодически посещать мастерские «Кволити Моторс», чтобы заказать диагностику и компетентную замену цепи ГРМ Форд Фокус 2.
