Как снимать со сцепления рабочий цилиндр?

1. Подняв левую лобовую часть машины, зафиксируйте её в таком положении.
2. Далее выкрутим напорную трубочку рабочего цилиндра (нужно подставить чистую тару до того, как польется струя тормозной жидкости).
3. И попустите крепёжный винт на рабочем цилиндре (нужно вытащить цилиндр из картера коробки).
4. Примените монтировку и средство по выведению окисления и коррозии.
5. Нанесите немного смазки на цилиндр (по открытым стенкам корпуса) и потом на приводной толкатель намажьте пасту (MoS2).
6. Рабочий цилиндр поместите в картер коробки, придавив так что бы вкрутить винт в корпус коробки.
7. После, прокачайте гидропривод сцепления.

Давайте подробно рассмотрим прокачку сцепления

Для прокачки нужно специальное приспособление. У большинства обычных водителей такого приспособления нет (оно есть во многих мастерских и сервисах), поэтому можно воспользоваться тем же способом прокачки, как и с системой торможения, то есть, с минимальными потерями качества процедуры:

Выкрутить клапан рабочего цилиндра и клапан переднего колеса (правого или левого, без разницы) приблизительно на (1,5) витка;
Два эти клапана объединить одним шлангом;
После подсоединения шланга и его фиксирования, нажмите 2-3 раза на педаль тормоза максимально медленно — тормозная жидкость перельется с тормозной системы в гидропривод сцепления;
Повторюсь, поскольку это важно, нажимайте аккуратно и плавно на рычаг, чтобы шланг не слетел от давления;
Не забывайте смотреть на показатель тормозной жидкости в баке;
Когда перестанет прорываться воздух сквозь жидкость в баке, можете отсоединять шланг, и закручивать заслонки;
Снова проконтролируйте показатель тормозной жидкости.

Вот таким не трудным путём прокачивается привод сцепления на Audi 80. Также, выше была расписана последовательность замены, съема главного и рабочего цилиндров. Когда это всё вы сделаете, можете проверить на реакцию рычаг сцепления. Теперь в этой системе вы куда лучше разбираетесь и сможете максимально быстро выявить проблему.

На последок несколько видеороликов:

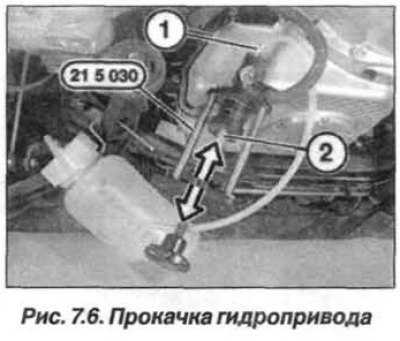

Как удалить воздух из гидропривода сцепления

Для удаления воздуха необходимо специальное оборудование, работающее от сжатого воздуха. После подсоединения герметичной камеры с тормозной жидкостью к бачку главного цилиндра жидкость сливают через штуцер прокачки на рабочем цилиндре до тех пор, пока в вытекающей жидкости не перестанут появляться пузырьки воздуха.

При использовании этого метода с большим бачком с жидкостью обеспечивается дополнительная защита гидравлической системы сцепления от возможного попадания воздуха во время прокачки.

Наденьте один конец прозрачного шланга на штуцер прокачки, второй конец шланга опустите в стеклянный сосуд, частично заполненный тормозной жидкостью.

В соответствии с инструкцией соедините приспособление для удаления воздуха под давлением с бачком главного цилиндра. Отверните штуцер прокачки на пол-оборота и позвольте жидкости стекать в стеклянный сосуд до тех пор, пока перестанут появляться пузырьки воздуха.

После удаления воздуха из гидравлической системы сцепления заверните штуцер прокачки, снимите с него шланг, а затем приспособление с бачка.

Очистите штуцер прокачки от тормозной жидкости и установите на него защитный колпачок. Проверьте уровень тормозной жидкости в бачке и при необходимости долейте тормозную жидкость.

Гидропривод сцепления

1. Бачок тормозной жидкости.
2. Подающий шланг.
3. Втулка.
4. Угловой переходник.
5. Уплотнительный элемент (перед установкой слегка смазать тормозной жидкостью).
6. Главный цилиндр сцепления.
7. Болт (момент затяжки: 20 Н·м).
8. Контргайка (момент затяжки: 10 Н·м).
9. Вилка.
10. Штифт.
11. Фиксирующий зажим.
12. Трубопровод.
13. Втулка.
14. Шайба (малый внутренний диаметр).
15. Кронштейн.
16. Втулка.
17. Шайба (большой внутренний диаметр).
18. Напорный шланг (не должен касаться коробки передач или окружающих частей; нужный шланг подбирается по каталогу запасных частей).
19. Рабочий цилиндр сцепления (после выполнения работ на гидроприводе сцепления необходимо прокачать рабочий цилиндр; не нажимать на педаль сцепления после снятия рабочего цилиндра).
20. Штуцер для прокачки (момент затяжки: 4.5 Н·м).
21. Колпачок.
22. Соединительная гайка (момент затяжки: 15 Н·м).

Прокачка гидропривода сцепления

Примечание — При выполнении следующей процедуры следить за тем, чтобы тормозная жидкость не проливалась на коробку передач. — Прокачку гидропривода сцепления необходимо проводить после любых работ на гидроприводе. — Перед началом прокачки гидропривода сцепления необходимо заправить бачок тормозной жидкости до метки «MAX».

1. Поместить педаль сцепления в исходное положение.

2. Подсоединить станцию для заправки и прокачки тормозной жидкости V.A.G 1238 B или V.A.G 1869, но пока не включать на данном этапе.

3. Если установлено, снять звукоизоляцию под коробкой передач.

4. Подсоединить прокачной шланг -А- к рабочему цилиндру сцепления -стрелка- и открыть штуцер для прокачки.

5. Подсоединить прокачной шланг к напорному шлангу коллектора тормозной жидкости.

6. Включить станцию для прокачки и позволить стечь примерно 100 см³ тормозной жидкости (рабочее давление: 2.5 бар).

Примечание Перед началом прокачки убедиться в надежности крепления прокачного шланга.

7. Затянуть штуцер для прокачки моментом 4.5 Н · м.

8. Несколько раз нажать педаль сцепления после завершения процедуры прокачки.

9. Если необходимо, повторить процедуру прокачки.

Источник

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Как демонтировать главный цилиндр сцепления?

Данную операцию необходимо проводить следующим образом:

1. С помощью подручных средств нужно удалить максимальное количество жидкости с бачка (шприцем или шлангом).
2. Под приборной панелью снять полочку с левой стороны (в кабине).
3. Под главный цилиндр поставить ненужную плоскую тару или тряпку. После снятия подводящей трубки подождать когда выльется оставшаяся жидкость.
4. С левой стороны от тормозного усилителя снять нагнетательную гидролинию ведущую к рабочему цилиндру (моторный отсек).
5. Выкрутить на креплении главного цилиндра 2 винта (с шестигранником).
6. Выдавить штифт после поддевания стопорного кольца на сопряжении главного цилиндра и рычага сцепления.
7. Аккуратно вынимаем цилиндр (поддеваем выколоткой, если туго идёт).
8. Перед монтажом нового цилиндра нужно настроить шатун, потому что он нажимает на поршень главного цилиндра. При этом, рычаг сцепления должен быть расположен на 1 см выше рычага тормоза.
9. Также посмотрите чтобы пружина хорошо восстанавливала педаль и в начальном положении не прилегала к кронштейну педальной коробки.
10. Чтобы настроить рычаг, попустите контрольную гайку на толкающем шатуне, прокрутив её вправо или влево. И после, не забудьте затянуть контргайку.
11. И напоследок, прокачайте воздух с гидропривода.

В Ауди 80 рычаг сцепления установлен с пружиной, которая после нажатия возвращает педаль обратно. Но, педаль может не подняться — это означает попадание воздуха в гидропривод (или заедание пружины).

Как прокочать сцепление

Пользователи
119 Cообщений

Пользователи
7 031 Cообщений

#3 Синоптик

Пользователи
5 752 Cообщений

• Пол: Мужчина
• Город: SPb
• Автомобиль: ФордФокус3
• год выпуска: 2014

А их можно по-отдельности прокачать?

1. » Умный«. Ищем на этом форуме, сто раз уже обсуждали 2. » Народный» Наливаем побольше ТЖ в бачок, отворачиваем клапан (ключ на 7) на рабочем цилиндре и СЛЕГКА побалтываем педалью. Ждем, пока прольётся с избытком, но не забываем следить за уровнем ТЖ 3. » Правильный«. Отворачиваем клапан на РЦС, сливаем ТЖ, надеваем на клапан трубку и через трубку под давлением подаем ТЖ. Когда она вышла в бачок — все, готово.

Пользователи
40 Cообщений

#5 Синоптик

Пользователи
5 752 Cообщений

• Пол: Мужчина
• Город: SPb
• Автомобиль: ФордФокус3
• год выпуска: 2014

При отворачивании этого клапана, ТЖ не льётся, а просто шустро капает. То есть всё не слить через этот клапан. Бачок, был открыт. Трабл ?

По первому пункту: Что значит «из-под РЦС вытекает?» Раз ты его можешь снять, то, стало быть, можешь и проверить «на весу». И вытекать тогда будет не «из-под», а в конкретном месте.

По второму: чтобы побыстрее лилось, надо побалтывать педалью сцепления. Если не помогает, я бы, для интереса, полностью вывинтил штуцер и посмотрел, что получится.

Источник

Сцепление Ауди А6 С5 и принцип его работы

Привет, в этой статье мы детально рассмотрим устройство сцепление на автомобилях Ауди А6 С5 кузов. Само сцепление расположено между двигателем и коробкой передач и предназначено для кратковременного разъединения и плавного соединения коленчатого вала двигателя и первичного вала коробки передач во время трогания автомобиля с места и переключения передач без шума и риска повреждения деталей.

На всех моделях устанавливается сухое одно дисковое сцепление, которое состоит из ведомого и нажимного дисков сцепления, центральной диафрагменной пружины, кожуха и подшипника выключения сцепления.

Ведомый диск сцепления свободно перемещается на шлицах первичного вала коробки передач и зажимается между маховиком и нажимным диском усилием, которое создает центральная диафрагменная пружина.

С двух сторон ведомого диска приклепаны фрикционные накладки. Ведомый диск сцепления соединяется со ступицей через детали гасителя крутильных колебаний. Необходимость гасителя крутильных колебаний вызвана следующим.

При резком изменении скорости движения автомобиля, наезде на неровности дороги, резком включении сцепления в трансмиссии автомобиля возникают динамические нагрузки, вызывающие скручивание валов трансмиссии.

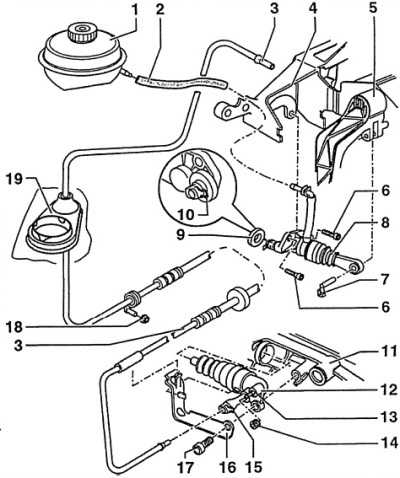

Гидравлический привод сцепления:

• 1 – бачок;
• 2 – шланг подачи жидкости к главному цилиндру привода сцепления;
• 3– трубки с муфтами;
• 4 – кронштейн;
• 5 – педаль сцепления;
• 6 – болт,
• 7 – главный цилиндр привода сцепления;
• 8 – палец;
• 9 – коробка передач;
• 10 – рабочий цилиндр сцепления;
• 11 – штуцер прокачки;
• 12 – пылезащитный колпачок;
• 13 – фиксатор;
• 14 – кронштейн;
• 15 – болт,
• 16 – гайка,
• 17 – прокладка;
• 18 – прокладка;
• 19 – фиксатор.

Неравномерность крутящего момента двигателя вызывает крутильные колебания валов трансмиссии, в результате чего нагрузка на них существенно увеличивается. Особенно опасно возникновение резонанса, когда частота передающихся нагрузок совпадает с частотами собственных колебаний трансмиссии. Упругие колебания трансмиссии приводят не только к возникновению шума в механизмах и агрегатах, но и к опасным вибрациям, а иногда и к поломкам деталей.

Энергию крутильных колебаний поглощает гаситель.

Привод выключения сцепления гидравлический. Подшипник выключения сцепления установлен с передней стороны коробки передач на муфте выключения сцепления. Подшипник перемещается рычагом выключения сцепления. При нажатии на педаль сцепления в главном цилиндре перемещается поршень и сжимает жидкость, которая по шлангу поступает в рабочий цилиндр сцепления.

Под давлением поршень рабочего цилиндра сцепления перемещается и приводит в действие рычаг выключения сцепления. Рычаг выключения сцепления перемещает подшипник, который воздействует на пружину нажимного диска и отводит нажимной диск от ведомого диска сцепления. Сцепление регулируется автоматически.
