Как провести диагностику и ремонт

Восстановить насос для топлива не сложно, потребуется инструкция к авто, можно выполнить поиск в интернете.

Прежде, чем разбирать топливный бак и доставать бензонасос следует проверить состояние предохранителей в блоке за передней панелью у водителя. Предварительно следует изучить инструкцию к автомобилю и схему всего блока. Если необходимый предохранитель перегорел, потребуется его заменить и проверить устранена ли неисправность.

Если проблема осталась, нужно выключить зажигание и включить его заново спустя несколько минут. Работу насоса должно быть хорошо слышно, но без характерных рычащих звуков. В том случае, если прибор не заработал, то следует заменить реле, отвечающее за его работу.

Следующим шагом будет проверка работоспособности реле. Для этого нужно соединить контакт детали с положительной клеммой аккумулятора. Если насос завелся, значит проблема не в реле, в обратном случае следует заменить запчасть.

Еще одним важным шагом будет очистка фильтра, находящегося внутри. В том случае, если деталь слишком загрязнена или деформировалась от эксплуатации, ее следует немедленно заменить. Примеры повреждений автолюбители часто выкладывают в видео на Ютубе.

Для выполнения ремонта потребуется в первую очередь уменьшить давление в топливной магистрали. Потребуется достать компрессоры и запустить двигатель. В результате движок самостоятельно заглохнет, так как давления для его работы не будет хватать. Затем, потребуется добраться до самого бензонасоса, следовательно, нужно:

снять с аккумулятора клемму на минус;
в багажном отсеке выкрутить люк;
почистить грязь вокруг бензобака;
затем нужно запомнить или сфотографировать соединения шлангов на топливном насосе и снять их;
открутить большую крепящую гайку, для этого требуется приложить немалые усилия;
вынуть отсоединенные шланги и снять клеммы;
рукой в баке нащупать колбу с деталью и открутить ее против часовой стрелки, очень важно не повредить рычаг поплавка;
колбу раскрутить, достать запчасть и прочистить ее.

Поэтому лучше всего заранее позаботиться о работоспособности бензонасоса и сделать это в гараже или на СТО. Чтобы получилось снять запчасть потребуется молоток.

Самая простая очистка детали дает надежную стабильность работы автомобиля, сокращается потребление топлива, а машина гораздо легче разгоняется и ведет себя на дороге.

После очистки следует выполнить все мероприятия в обратном порядке, установив запасную часть на свое место. Также рекомендуется очистить топливный бак от мусора, поскольку он может скапливаться на дне и вызывать плохую работу всей системы. Снимая запчасти следует запоминать последовательность и положение установки. В интернете можно найти много видео на тему замены деталей Volkswagen Passat B3.

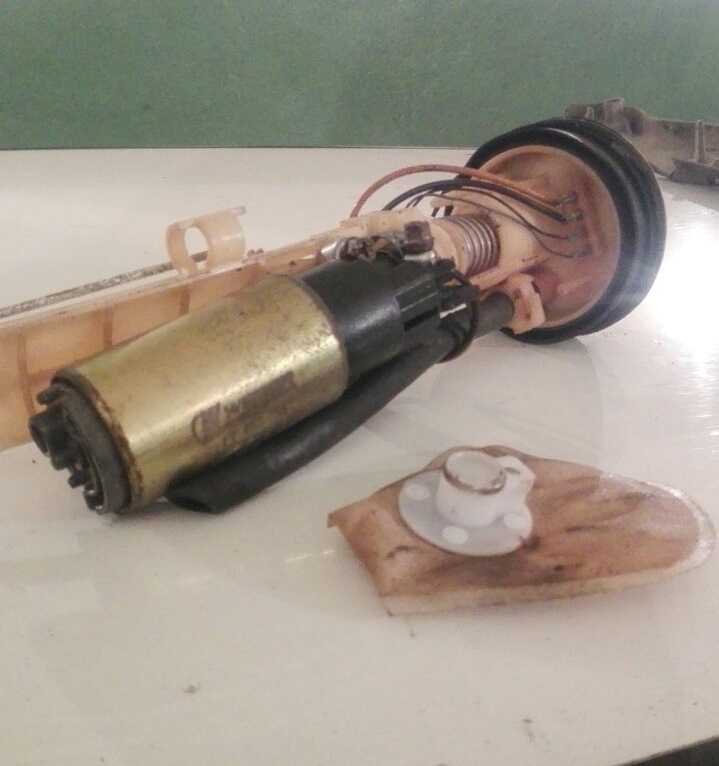

Устройство бензонасоса Фольксваген Пассат Б3

Бензонасос Пассат Б3 универсал имеет гарантированный срок службы – 150 тысяч километров. Он может сократиться в том случае, если не соблюдались условия эксплуатации, использовался бензин плохого качества.

Основной частью топливного насоса Пассат Б3 является электрический двигатель. Именно эта запасная часть имеет ограниченный ресурс службы. Продлить жизнь поможет регулярная очистка и проверка фильтра. Хотите, чтобы подача топлива была стабильной, а вопросы по ремонту долгие годы не беспокоили? Тогда нужно работать на опережение.

Замена бензонасоса VW Пассат Б3 имеет свои нюансы и особенности

Тут нужно знать, как устроена его система, где он находится и на что нужно обратить особое внимание. В первую очередь потребуется определить работоспособность предохранителей и реле

Часто автолюбителям приходится выгребать горы мусора из пространства перед баком для бензина.

Для просмотра онлайн кликните на видео ⤵

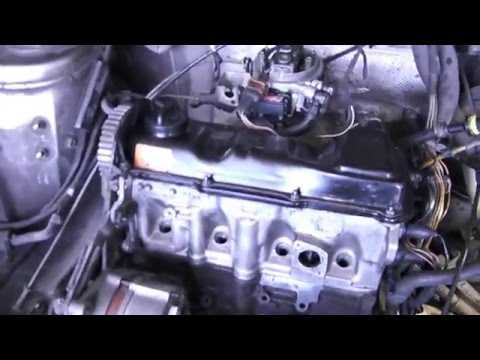

“ГТ” Фольксваген Пассат Б3й 1.8 Ремонт двигателя – часть 1 разборка+дефектовка. Подробнее

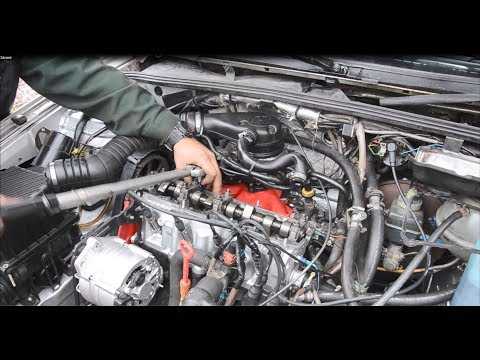

#2. VW Passat B3. Капремонт двигателя. Ремонт ГБЦ, сборка. Подробнее

#3. VW Passat B3. Капремонт двигателя. Сборка. Подробнее

VW Passat B4 ADZ Капремонт ДВС Сборка и настройка. Подробнее

VW PASSAT 1.8 RP | Капремонт двигателя. Подробнее

“ГТ” Фольксваген Пассат Б 3й – ремонт ДВС, сборка, установка ремня ГРМ по меткам, запуск. (Часть 4) Подробнее

Ремонт и замена двигателя пассат B3 Подробнее

#1. VW Passat B3(RP). Чего ждать от старого немца? Подробнее

Сборка двигателя (Audi, Volkswagen,Fiat. Сделай Сам!How to assemble an engine. Подробнее

замена прокладки ГБЦ Volkswagen Passat 2.0 2E 115л.с. Подробнее

Фольксваген Венто. Ремонт двигателя 1.8. часть 2. Советую посмотреть . Подробнее

ЧИСТКА МОНОВПРЫСКА️Обязательная процедура Пассат б3 1.8 abs Подробнее

#2. VW Passat B3(RP). ГБЦ от двигателя PF. Ремонт и установка. Подробнее

Полная чистка, смазка моторчика печки Passat B3 Подробнее

Причины неисправности инжекторной системы подачи топлива в мотор

Система моновпрыска Volkswagen Passat B3 отличается надежностью, стабильностью, легкостью обслуживания, длительным сроком эксплуатации. Автомобиль укомплектован мощным двигателем и устойчивым к коррозии кузовом. О возникновении неполадок говорит следующее:

• затрудненный запуск мотора;
• нестабильная работа двигателя на холостом ходу;
• детонация;
• плавающие обороты;
• увеличенный расход топлива;
• снижение динамики при разгоне.

По внешним признакам точно определить поломку моновпрыска можно только при правильной работе всех узлов системы. Для более точного выявления неисправностей понадобится компьютерная диагностика автомобиля.

Снятие и установка двигателя Силовой агрегат. Двигатель. Фольксваген Пассат B3

Двигатель снимается с коробкой передач через верх. Поэтому перед снятием двигателя следует прочитать также главу «Коробка передач». Выпускной и впускной коллекторы, а также карбюратор и генератор с двигателя при этом не снимаются. Для снятия двигателя требуется кран. Ни в коем случае нельзя удалять двигатель через низ с помощью гаражного домкрата, так как домкрат может причинить двигателю серьезные повреждения.

Так как со стороны днища кузова должны быть отпущены некоторые соединения, необходимы четыре подставки, а также гаражный домкрат для приподнятия автомобиля. Перед монтажными работами в моторном отсеке необходимо закрыть крышками крылья. Капот перед снятием двигателя демонтировать не нужно.

В зависимости от года изготовления и оснащения автомобиля, электрические провода, а также вакуумные шланги и шланги охлаждающей жидкости могут быть расположены в моторном отсеке по-разному. Так как нельзя в отдельности остановиться на каждом варианте, рекомендуется перед снятием соответствующий провод обозначать с помощью бирки.

Электрические штекерные разъемы зафиксированы, как правило, металлическими зажимами. Перед отсоединением отжать зажимы или сжать боковые дужки.

Реле и предохранители

Для этого в машине установлено большое количество реле и предохранителей. За эту запчасть отвечают реле под №№ 67 и 80, а предохранители напряжением 20 Ампер находятся под номером 18, если считать слева на право.

Теперь, для доступа к самой панели потребуется открутить фиксирующие болты и снять крышку. Все реле пронумерованы, а предохранители расположены в один ряд. Автовладелец на снятой крышке сможет увидеть расшифровку.

Когда необходимо, блок можно снять целиком или достать требуемую запасную часть отдельно. Чтобы вынуть реле достаточно его потянуть, а для установки вдавить в панель. Чтобы снять весь комплект потребуется надавить на скобы по двум сторонам панели.

Техника безопасности

Следует помнить: любые манипуляции с топливной системой автомобиля сопряжены с повышенным риском возгорания

Поэтому приступая к работе, следует принять элементарные меры предосторожности:

• работа по замене фильтра должна производиться либо на открытом воздухе, либо в хорошо проветриваемом помещении, вдали от источников открытого огня;
• во время работы категорически запрещается курить;
• перед началом работы следует надеть средства индивидуальной защиты: перчатки и очки, которые защитят глаза от попадания топлива, если оно случайно прольётся из извлекаемого фильтра;
• и разумеется, под рукой всегда должен быть огнетушитель.

Вот случай из жизни, рассказанный мне одним автомехаником. Человек занимается ремонтом машин уже лет 8, и за это время через его руки прошло немыслимое количество самых разных автомобилей. А после одного памятного случая он терпеть не может менять топливные фильтры. Всё начиналось как обычно: пригнали новенький «Пассат», попросили заменить фильтр. Казалось бы — простейшая операция. Ну что тут может пойти не так? Механик снял защиту, снял хомуты со штуцеров, затем начал не спеша откручивать крепёжную скобу. В какой-то момент ключ соскочил с гайки и слегка чиркнул по стальному днищу машины. Возникла искра, от которой мгновенно вспыхнул фильтр (ведь он, как мы помним, до половины заполнен бензином). Механик попытался сбить пламя рукой в перчатке. В результате перчатка тоже загорелась, поскольку к тому моменту она уже была пропитана бензином. Незадачливый механик выскакивает из ямы за огнетушителем. По возвращении он с ужасом видит, что горят уже и трубки топливопровода. В общем, избежать взрыва удалось лишь чудом. Вывод прост: соблюдайте правила пожарной безопасности. Потому что даже самая простая операция с топливной системой машины может пойти совсем не так, как планировалось. И результаты этой операции могут оказаться весьма плачевны.

Итак, с заменой топливного фильтра на Volkswagen Passat В3 справится даже начинающий автолюбитель. Всё, что для этого нужно — в точности следовать рекомендациям, изложенным выше и не забывать о технике безопасности. Поменяв фильтр своими руками, автовладелец сможет сэкономить около 800 рублей. Именно столько стоит замена топливного фильтра в автосервисе.

Устройство моновпрыска на Фольксваген Пассат

Система моновпрыска на Volkswagen Passat B3

Моновпрыск — это разновидность системы подачи топлива в камеры сгорания двигателя. От всех остальных она отличается тем, что форсунка в ней всего одна и только через неё все цилиндры получают топливную смесь. У моновпрыска есть как плюсы, так и минусы. С одной стороны, двигатель с моновпрыском запускается легче, поскольку за работой системы следит специальный клапан, да и сконструирован моновпрыск проще, чем классический инжектор. С другой стороны, ремонт моновпрыска обходится дороже, и его работа сильно зависит от качества электропитания.

Назначение фильтра топлива на Volkswagen Passat В3

О назначении топливного фильтра нетрудно догадаться из его названия. Это устройство создано для того, чтобы задерживать воду, неметаллические включения, ржавчину и другие примеси, чьё присутствие пагубно сказывается на работе двигателей внутреннего сгорания.

Корпуса топливных фильтров на Volkswagen Passat В3 выполняются только из углеродистой стали

Расположение топливного фильтра

Топливный фильтр на Volkswagen Passat В3 расположен под днищем машины, у правого заднего колеса. Для защиты от механических повреждений это устройство закрыто прочной стальной крышкой. Аналогичным образом фильтры расположены и на других машинах линейки Passat, таких, как B6 и B5. Для того чтобы произвести замену топливного фильтра, машину придётся поставить на смотровую яму или на эстакаду. Без этого добраться до устройства не удастся.

Увидеть топливный фильтр Volkswagen Passat В3 можно только после снятия защитной крышки

Устройство топливного фильтра

На подавляющем большинстве легковых автомобилей существует два устройства очистки бензина: фильтр грубой очистки и фильтр тонкой очистки. Первый фильтр устанавливается на выходе из бензобака и задерживает крупнодисперсные примеси, второй стоит рядом с камерами сгорания, и производит окончательную очистку бензина перед его подачей в топливную рампу. В случае с Volkswagen Passat В3 немецкие инженеры решили отойти от этого принципа и реализовали схему иначе: первый фильтр для первичной очистки топлива они встроили в топливозаборник на погружном топливном насосе, совместив таким образом два устройства в одном. А устройство фильтра тонкой очистки, о замене которого и пойдёт речь ниже, осталось без изменений.

Фильтр Volkswagen Passat В3 работает просто: бензин приходит на впускной штуцер, фильтруется и уходит к штуцеру выпускному

Он представляет собой стальной корпус цилиндрической формы с двумя штуцерами. В корпусе находится фильтрующий элемент, представляющий собой многослойную фильтровальную бумагу, сложенную гармошкой и пропитанную особым химическим составом, улучшающим впитывание вредных примесей. Гармошкой бумага складывается не просто так: это техническое решение позволяет увеличить площадь фильтрующей поверхности в 25 раз. Не случаен и выбор материала для корпуса фильтра: топливо подаётся в корпус под огромным давлением, так что лучше всего для корпуса подойдёт углеродистая сталь.

Ресурс фильтров на Volkswagen Passat В3

Производитель Volkswagen Passat В3 рекомендует менять топливный фильтр через каждые 60 тыс. км пробега. Эта цифра прописана в инструкции по эксплуатации машины. Но с учётом низкого качества отечественного бензина специалисты в сервисных центрах настоятельно рекомендуют менять фильтры чаще — через каждые 30 тыс. км пробега. Эта нехитрая мера позволит избежать многих неприятностей и сэкономит автовладельцу не только деньги, но и нервы.

Замена топливного фильтра на Volkswagen Passat В3

Прежде чем менять топливный фильтр на Volkswagen Passat В3, следует определиться с инструментами и расходными материалами. Вот что нам потребуется для работы:

• торцовая головка на 10 и вороток;
• плоскогубцы;
• отвёртка плоская;
• новый оригинальный топливный фильтр производства Volkswagen.

Последовательность работы

Как уже говорилось выше, перед началом работы Volkswagen Passat В3 следует загнать либо на эстакаду, либо на смотровую яму.

Открывается салон автомобиля. Под рулевой колонкой находится блок предохранителей. С него снимается пластиковая крышка. Теперь следует отыскать предохранитель, отвечающий за работу топливного насоса в Volkswagen Passat В3. Это предохранитель №28, его расположение в блоке показано на рисунке ниже.

Теперь автомобиль заводится и работает на холостом ходу до тех пор, пока не заглохнет. Это необходимо сделать для того, чтобы максимально понизить давление бензина в топливной магистрали.

Торцовой головкой откручиваются болты, удерживающие защитную крышку топливного фильтра (этих болтов 8).

Открученная крышка аккуратно снимается.

Открывается доступ к креплению фильтра. Он держится на большом стальном хомуте, который откручивается с помощью торцовой головки на 8.

После этого отвёрткой ослабляются хомуты на входном и выходном штуцерах фильтра. После ослабления трубки топливопровода снимаются с фильтра вручную.
Освобождённый от крепежа топливный фильтр аккуратно извлекается из своей ниши (причём извлекать его следует в горизонтальном положении, так как в нём находится топливо. При переворачивании фильтра оно может вылиться на пол или попасть в глаза автовладельца).

Снятый фильтр заменяется новым, затем производится обратная сборка ранее разобранных узлов автомобиля

Важный момент: при установке нового фильтра следует обратить внимание на стрелку, указывающую направление движения топлива. Стрелка находится на корпусе фильтра

После установки она должна быть направлена от бензобака к топливной рампе, а не наоборот.

О замене фильтров на Volkswagen Passat В5 и В6

Топливные фильтры на автомобилях Volkswagen Passat В6 и В5 тоже располагаются под днищем автомобиля за защитной крышкой. Их крепление не претерпело никаких принципиальных изменений: это всё тот же широкий крепёжный хомут, удерживающий корпус фильтра и два хомута поменьше, подключённых к топливным штуцерам. Соответственно, последовательность замены фильтров на Volkswagen Passat В5 и В6 ничем не отличается от последовательности замены фильтра на Volkswagen Passat В3, представленной выше.

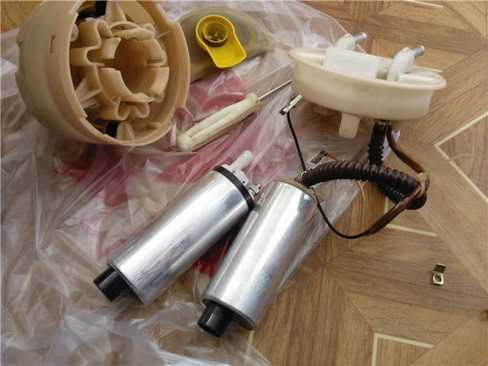

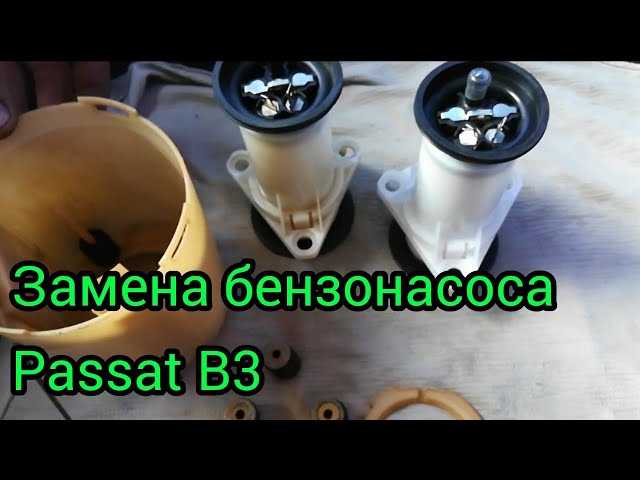

Инструкция по замене бензонасоса

Перед процедурой замены бензонасоса, необходимо, чтоб в автомобиле оставалось минимум топлива. В противном случае, его придется сливать из топливной магистрали. Инструкция:

1. Убедиться, что остаток топлива в баке менее 7 литров.
2. Вытащить все вещи из багажника, полностью его освободив.
3. Снять защитный коврик в багажнике.
4. Правую спинку заднего сидения откинуть. Вся работа будет происходить, в основном, на этой спинке.
5. Выкрутить 3 винта лючка над бензобаком.

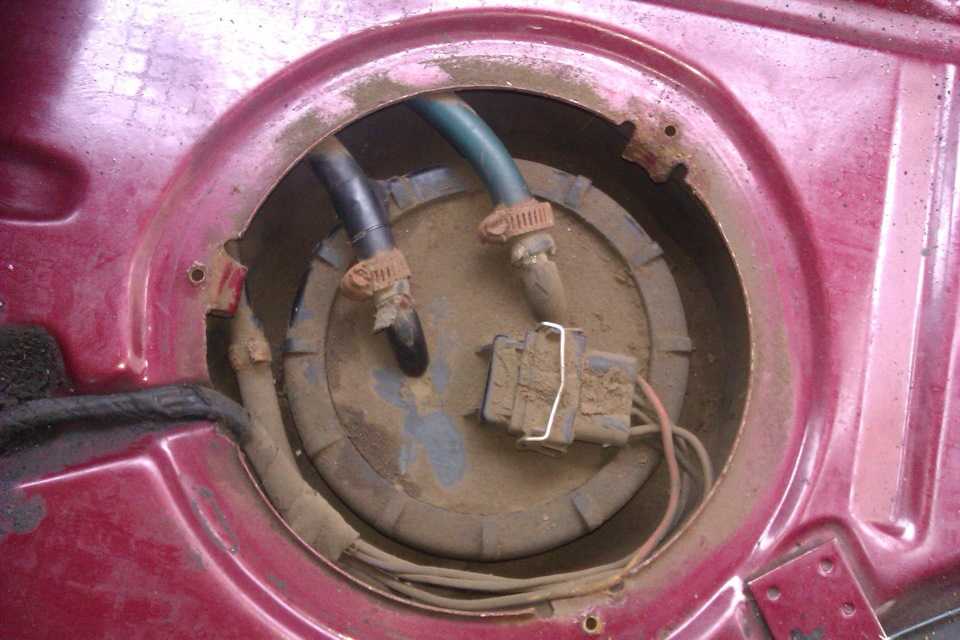

6. С помощью тряпок и пылесоса очистить углубление в корпусе бензобака. Чем меньше грязи и пыли останется, тем лучше будет, так как все это попадет в бензобак.
7. Изъять предохранитель топливного насоса из реле для того, чтоб стравить давление в топливной магистрали. На автомобилях VW Passat N28.
8. Прокрутить стартер до момента прокачки топлива на 5 секунд. Это делать не обязательно, но тогда придется ветошью вытирать еще лишние грамм 100-150 бензина.
9. Отсоединить разъем топливного насоса. Как правило, фиксаторы окисляются и приходится их выковыривать отверткой. После того, как он сошел с места, его необходимо потянуть вверх, вытянув весь разъем.
10. Разжать отверткой хомуты на обратной и подающей магистралях.
11. Демонтировать шланги со штуцеров, проворачивая их в разные стороны вокруг оси.
12. Использовать широкую отвертку, как упор. Поставить её в приливы на черной пластиковой гайке. Выкрутить её, постукивая по отвертке молотком.
13. Демонтировать гайку и поднять крышку бензобака.
14. Демонтировать клемму черного цвета с разъема на внутренней стороне крышки, заполнив её пространство.
15. Демонтировать клемму бензонасоса.
16. Демонтировать штуцер обратного топливного шланга. Для этого необходимо отжимать боковые фиксаторы тонкой отверткой с плоским лезвием.
17. Ослабить хомут подающего топливного шланга тонкой отверткой.
18. Демонтировать хомут.

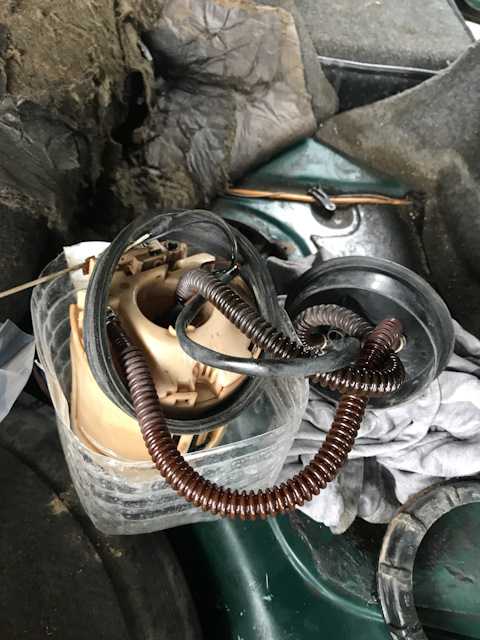

19. Отложить крышку в сторону. Осмотреть пространство бака.
20. Датчик топлива расположен на опоре голубого цвета. Этот датчик необходимо извлечь.
21. Дабы извлечь датчик топлива, необходимо найти защелку. Это может занят определенное время. Защелка эта находится со стороны багажника. Необходимо просунуть руку в бак к тыльной стороне голубой опоры и нащупать квадратную кнопку-фиксатор. После нажатия на неё датчик топлива легко демонтируется.

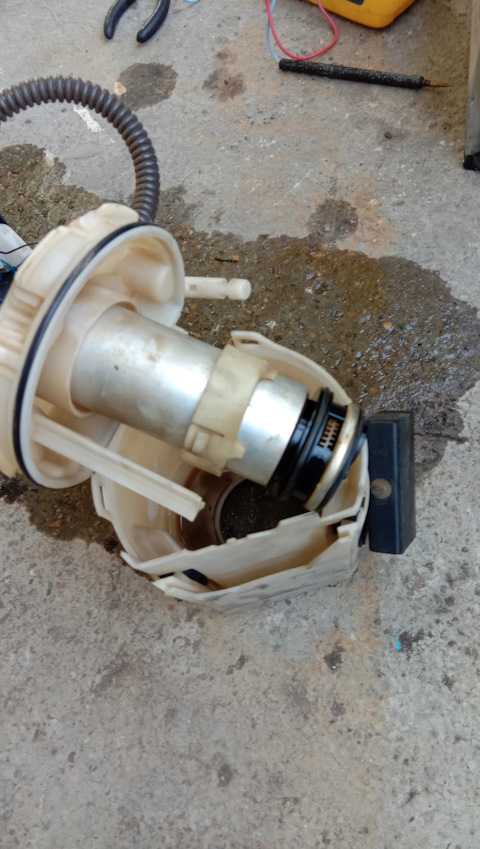

22. Далее необходимо демонтировать топливный насос (тот самый бензонасос).
23. После извлечение датчика топлива появиться прямоугольные вырезы в верхней части цилиндра, в котором и установлен насос. Необходимо просунуть обе руки в бак и упираясь в эти выступы, провернуть насос против часовой стрелки на 15 градусов.
24. Демонтировать насос и топливной магистрали и бака автомобиля. Это немного трудоёмкий процесс, так как диаметр насоса как диаметр отверстия.
25. Проверить состояние топливного насоса. При наличии надрывов, забитой сетки топливазобрника (которую, впрочем, можно и почистить) и прочих следов износа – заменить топливный насос новым.
26. Сборка производится в порядке, обратном снятию. Но, необходимо учитывать следующие замечания:
27. Уплотнительное кольцо и шланги необходимо смачивать бензином. Это нужно для облегчения установки их в свои места.
28. Заменить обжимные хомуты винтовыми, ну или аккуратно обжать старые хомуты кусачками.
29. При монтаже крышки топливного бака, необходимо совместить метки на ней и на самом топливном баке.
30. Не перепутайте шланги! Синий – обратка.
31. Перед тем, как закрывать лючок в багажнике, необходимо завести автомобиль и убедиться в отсутствии подтеков топлива. При наличии подтеков – заглушить автомобиль и проверить на герметизацию все болты и гайки. Проверить соединение шлангов и самом датчика.

После замены топливного насоса, датчик топлива начнет нормально работать и показывать правильно количество топлива в автомобиле. Замена бензонасоса также скажется и на поведении автомобиля в целом. Улучшится отдача при нажатии на педаль акселератора и расход станет более лояльным. На замену бензонасоса уходит не более 2 часов.

Недостатки, поломки и проблемы VW PF

Чаще всего на форуме жалуются на плавающие/повышенные обороты холостого хода

Виной тому обычно в грязь на дросселе, глюки датчиков или клапан стабилизации х/х

Далее по популярности идут отказы по системе зажигания: свечи, трамблер, провода

Гидрокомпенсаторы не любят дешевого масла и могут застучать еще до 100 тысяч км

На большом пробеге нередко начинается масложор из-за износа колец или колпачков

Дополнительные материалы

VW Passat B3. Капремонт двигателя PF.

Источники

• https://pol-z.ru/samostoyatelno-remontiruem-monovpryisk-na-volkswagen-passat/
• https://carsclick.ru/volkswagen/obsluzhivanie/chto-nuzhno-znat-o-monovpryske-v-passat-b3/
• https://otoba.ru/dvigatel/vw/rp.html
• http://bus-tech.ru/folksvagen/remont-volkswagen-passat-b3/remont-monovpryska-vw-passat-b3
• https://otoba.ru/dvigatel/vw/pf.html

Характерные проблемы бензонасоса

Если возникли проблемы с топливной системой, то управление автомобилем тоже становится довольно проблематичным. Чаще всего автовладельцы указывают следующие признаки поломки этого блока:

• проблема при запуске двигателя транспортного средства, в отдельных случаях авто не заводится совсем;
• двигатель ведет себя нестабильно даже на холостом ходу, если проблемы появились и на низких оборотах;
• автомобиль при наборе скорости скидывает обороты или самопроизвольно их увеличивает;
• машина отказывается набирать скорость, мощность двигателя становится низкоэффективной, разгон проблематичен;
• заметное увеличение расхода топлива, как результат снижение производительности двигателя.

Все перечисленные проблемы с автомобилем, а также посторонние звуки со стороны топливного бака, предупреждают водителя, что необходимо срочно проверить состояние насоса. На видео автовладельцы показывают порядок снятия и установки запчасти.

Последствия поломки топливного фильтра

Если топливный фильтр на Volkswagen Passat В3 частично или полностью забит примесями, то это может привести к проблемам в работе двигателя. Перечислим самые распространённые:

• автомобиль начинает потреблять больше бензина. В особо тяжёлых случаях расход топлива может возрасти в полтора раза;
• работа двигателя становится нестабильной. Без видимых причина в работе мотора возникают перебои и рывки, которые особенно заметны во время затяжных подъёмов;
• реакция автомобиля на нажатие педали газа становится хуже. Машина реагирует на нажатие педали с задержкой в пару секунд. Вначале это наблюдается только на высоких оборотах мотора. По мере дальнейшего засорения фильтра ситуация становится хуже и на пониженных передачах. Если автовладелец и после этого ничего не предпримет, автомобиль начнёт «тормозить» даже на холостом ходу, после чего ни о какой комфортной езде не может быть и речи;
• мотор начинает заметно «троить». Это явление особенно заметно, когда автомобиль только набирает скорость (здесь же следует отметить, что «троение» мотора появляется не только из-за неполадок с топливным фильтром. Двигатель может «троить» и по другим причинам, не связанным с топливной системой).

О ремонте топливных фильтров

Топливный фильтр на Volkswagen Passat В3 — деталь одноразовая и ремонту не подлежит. Потому что не существует способа, позволяющего полностью очистить от грязи засорившийся фильтрующий элемент. Кроме того, корпуса топливных фильтров на Volkswagen Passat В3, В5 и В6 являются неразборными, и для извлечения фильтрующего элемента их придётся сломать. Всё это делает ремонт топливного фильтра делом абсолютно нецелесообразным, а единственным разумным вариантом является замена этого устройства.
