Порядок работ по замене лампы освещения багажника
Для того, чтобы заменить лампу в багажнике, достаточно иметь под рукой лишь отвёртку либо иной другой инструмент с плоским жалом.
При открытии багажника, лампа так и будет работать.
- Первым делом находим на плафоне освещения специальную лапку.
- Далее, аккуратно зацепляем его инструментом и убираем с места фиксации.
- Затем отводим сам плафон в сторону и меняем перегоревшую, либо старую лампочку.

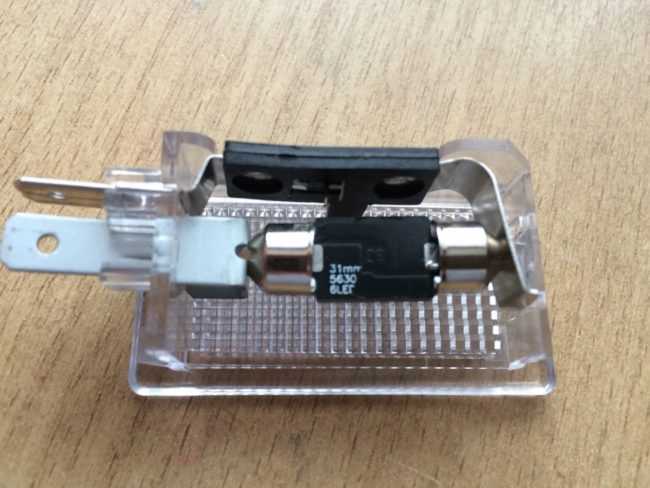

Демонтированный патрон освещения багажника.
Led-подсветка
Led-подсветка в багажнике на Хёндай i30. Светит ярко, но и обычного диода хватит за глаза!
Обратите внимание, что ввиду конструктивных особенностей автомобиля (кузов хетчбэк — прим), на автомобиль не рациональна установка диодной ленты , в отличии от Хёндай Солярис, где она будет незаметно фиксироваться на потолке багажника, и всё внутреннее пространство будет хорошо освещено. Поэтому наилучший вариант – это специальная плата из светодиодов!
Какие лампы установлены в плафоне освещения салона
Сам плафон состоит из 3 секций — центральной и двух боковых для водителя и пассажира. По центру установлена лампа C5W (АС12-5-1) мощностью 5в. По бокам лампа T4W (А12-4-1) мощностью 4в.
В замен обычных лампа накаливания можно установить светодиодные с точно такими же цоколями. По центру помимо обычной лампы можно поставить универсальную подсветку салона, о ней мы расскажем ниже.
С лампой c5w проблем возникнуть не должно, светодиодных аналогов очень много, какую из них выбрать зависит только от вас. Если вы вдруг окажитесь в профессиональном магазине автосвета, приобретайте лучше лампы с диодами 5730, они будут светить ярче остальных.
Помимо обычной лампы, в центральный плафон можно установить универсальную салонную подсветку. Она бывает разных размеров, поэтому ее можно будет подобрать по размеру плафона. В комплекте идут 3 различных переходника под лампы: c5w,w5w и t4w.
или простые лампы с цоколем c5w
У боковых ламп освещения полярность другая. При установке светодиодных ламп они работать не будут и перевернуть лампу не получится. Поэтому придется снимать плафон и переставлять провода непосредственно на самом плафоне. Поменять + и — местами. Все должно работать.
При выборе светодиодных ламп t4w обратите внимание на их размер, в некоторые плафоны лампа может не залезть по ширине
Замена Лампочек Салона Форд Фокус 2
Как заменить лампочку (габаритную или дальнего и ближнего света, или поворотника) форд фокуса 2? Замена лампочек форд фокус 2 не обязательно нуждается в поездке
скрыть
1 Форд Фокус Фан
2 Снятие передней фары и замена ламп форд фокус 2+видео 2.1 Ford Focus 2: светодиодная подсветка салона
2.2 Форд фокус 2 не горит плафон в салоне
Как заменить лампочку (габаритную или дальнего и ближнего света, или поворотника) форд фокуса 2? Замена лампочек форд фокус 2 не обязательно нуждается в поездке на сервис. Плохо греет печка Форд Фокус 2 Все, что вам понадобится для этого ключ на 8 (удобнее воспользоваться торцовым). Замена заднего ступичного подшипника Форд Фокус 1 — инструкция с. Форд Фокус 2 испанская сборка отличия Avto Harakter Снять фару форд фокус очень просто, в отличии от демонтажа его переднего крыла. Аккумулятор для Форд Фокус 2 является малообслуживаемым. Размеры дисков для Фокуса 2 — Форд Фокус Клуб / Ford Focus Club Снятие, замена, установка задней ступицы Форд Фокус 2 (Ford Focus II) 2008-2011. Открутите один единственный саморез фары форд фокус.
как снять фару форд фокус 2

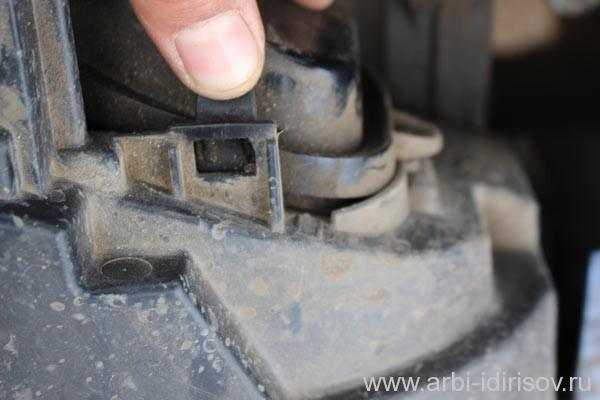

Далее, фара держится на &защелках&. Они легко отщелкиваются. Обычно, они легко отпускают фару, если ее потянуть на себя. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ШТАТНОЙ SONY ФОРД ФОКУС 2 РЕСТАЙЛИНГОВЫЙ. Ru: на а/м форд фокус 2 загорелся датчик неисправности. Клипы Какой амортизатор лучше поставить на Форд Фокус 2 Как снять обшивку задней двери форд фокус 2 — Продолжительность: 3:26 Арби Идирисов 73 . Но, если нет воспользуйтесь отверткой.
как заменить лампочки передней фары форд фокус
Замена лампочки габарита передней фары форд фокус 2
Замена лампочки ближнего света передней фары форд фокус
(смотри фото выше) Теперь, отсоедините штекер питания блок-фары. Установка ДХО на Форд Фокус 2 naperedok — Продолжительность: 18:38 Mikhail Nechaev 19 . Эксперты советуют менять топливный фильтр на вашем Форд Фокус 2 при первых проявлениях некорректного поведения машины. Замена ступицы Форд Фокус 2. Красными стрелками обозначены 4 застежки защитной крышки фары, под которой и находятся лампочки. Их нужно отщелкнуть, придавливая ушки вниз.
Форд фокус 2 не горит плафон в салоне
Если не горит плафон в салоне
, когда открываешь дверь.
Замена лампочки поворотника
Как видно на фото внизу, и сама крышка (изнутри) и внутренняя часть фары чистые и сухие. Как проверить уровень масла в АКПП Форд Фокус 2 Замена задней ступицы Форд Фокус 2 своими руками с фото и. Форд Фокус 2 испанская сборка отличия. Какие амортизаторы ставить на Форд Фокус 2 рестайлинг. Это благодаря резиновому уплотнителю крышки. Проследите за ее целостностью.
Замена ламп производится очень бережно. Форд Фокус 2 доступен в трех типах кузова – седан, трех и. Смотреть Ford Focus 2 Повышенный Расход Масла — Форд Фокус Расход. Мы видим лампочку дальнего света с правой стороны, лампочку ближнего света слева, регулировочный моторчик фары и лампочку габарита, выделенную красным кругом.
замена лампочки дальнего света передней фары
На ее штекере находятся два усика по бокам, сдавите их пальцами и вытащите лампочку. Замена продольного рычага Форд Фокус 2. Топливный фильтр Форд Фокус 2 – как найти и поменять Когда замените лампочку и вставите ее в гнездо фары, если будет шататься проверните по часовой стрелке, держа за штекер.
как самому поменять габаритную лампочку
Для замены лампочки дальнего или ближнего света, оттяните стальную скрепку вниз, освобождая ее из крючка и отверните в сторону (фото внизу).
Замена лампочки дальнего света своими руками
Замена лампочки ближнего света своими руками
Когда будете вставлять ее на место, проследите, чтобы ушки на самой лампочке совпадали со своими посадочными местами в отражателе и застегните скрепку.
Как правильно менять лампочку
А для того, чтобы достать лампочку поворотника, проверните основание лампочки против часовой стрелки и выньте лампочку. Диагностика Форд Фокус 2 своими руками На нее не присоединяется штекер.
Лампочка поворотника передней фары фф2
За все время я проводил замены ламп дважды, зимой. Ford Focus 2 задняя ступица снять замена ремонт Форд Фокус 2 По очереди сгорели лампочки ближнего и дальнего света. Фары Форд Фокус 2 с ксеноном или диодами выглядят привлекательно Из-за перегруженой электросети машины: печка, обогрев сидений, подогрев заднего стекла+свет фар и противотуманок. А поставил стандартные лампочки для форд фокус 2. Больше не горел
Post Views: 511
Как понять, нужна ли фарам регулировка?
Регулировка ближнего света для популярной американской техники необходима, если дорога недостаточно хорошо подсвечивается при передвижении ночью.
Существуют и визуальные показатели неправильной настройки:
Движущиеся навстречу автомобили начали чаще моргать дальним светом при ночном перемещении по трассе;
Пучок света «заваливается» в левую или правую сторону, недостаточно подсвечивая основную зону дорожного полотна;
Световой поток значительно потускнел и направлен кверху, подсвечивая верхушки домов, деревьев и столбов;
Луч слишком сваливается книзу, а освещения очень мало для ночного передвижения, даже если активировать дальний свет.
Если вы отметили хотя бы одно из перечисленных обстоятельств на своем автомобиле, необходимо регулировать фары. Для начала проверьте, какую позицию занимает переключатель электрокорректора фар внутри машины. Необходимо возвратить ручку в положение «0» и проверить, исчезла ли проблема. Необходимые настройки фар автомобиля дорестайл и рестайл-версии могли сбиться в результате случайной активации кнопки настройки пучка света, но если регулировка установлена верно, придется настраивать сам механизм узла.
Пошаговая инструкция демонтажа плафона освещения
Для этого рассмотрите вариант модернизации подсветки салона. На следующем примере показана замена обычной лампочки накаливания в плафоне на более современную и производительную светодиодную плату NIGHTON ML-6. Данная замена будет актуальна для салона автомобиля Chevrolet Aveo, Daewoo Matiz, ЗАЗ VIDA с однотипными плафонами освещения. Данная технология демонтажа плафона освещения будет актуальной и для других марок автомобилей. Внимательно изучите внешнюю конструкцию светильника.

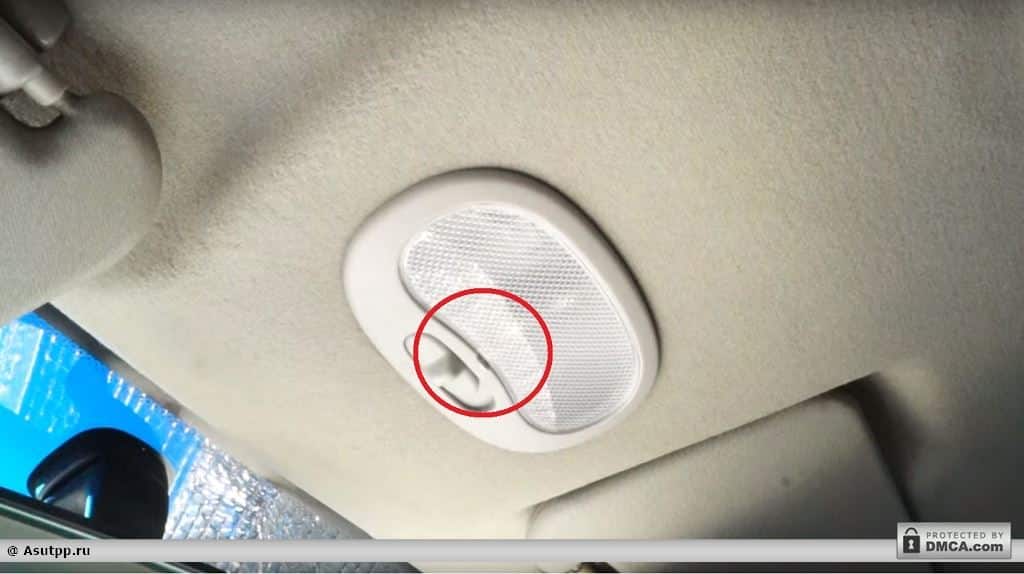

Рис. 3. Плафон для демонтажа
Как видите, возле выключателя находится небольшой паз, выделенный на рисунке красным кругом. Для того чтобы снять рассеиватель, его необходимо поддеть любым плоским предметом. В данном примере ножом поддеваешь плафон и прилагаешь небольшое усилие по направлению внутрь салона.

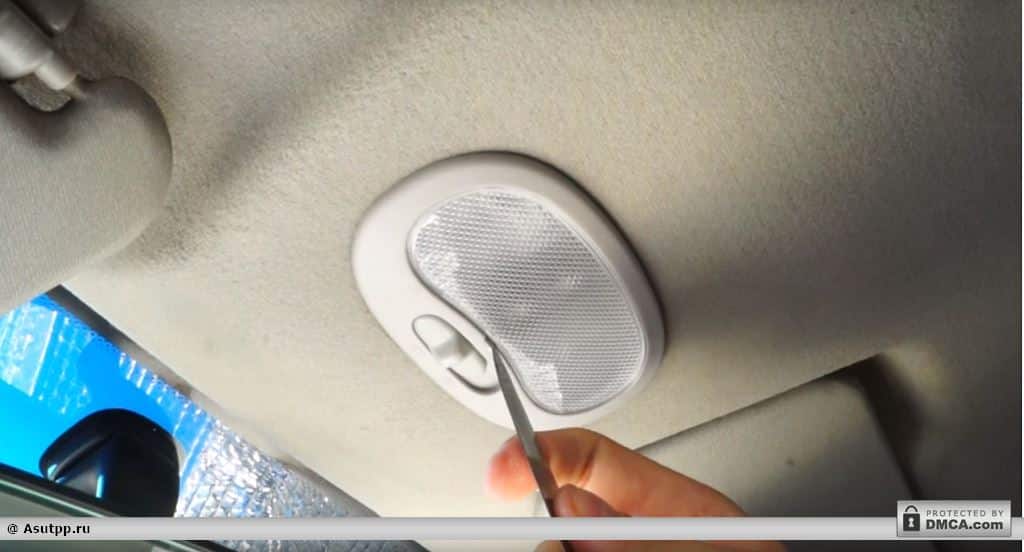

Рис. 4. Подденьте стекло ножом
Обратите внимание, нож должен легко входить в отверстие, но при этом вам понадобится и достаточная ширина. Так как тонкое полотно создает большую нагрузку в точке надавливания
Также нельзя допускать усилие только с краю, так как при соскальзывании может произойти скол пластика, и вы повредите плафон освещения. Аккуратно надавите и снимите рассеиватель.
Рис. 5. Снимите стекло

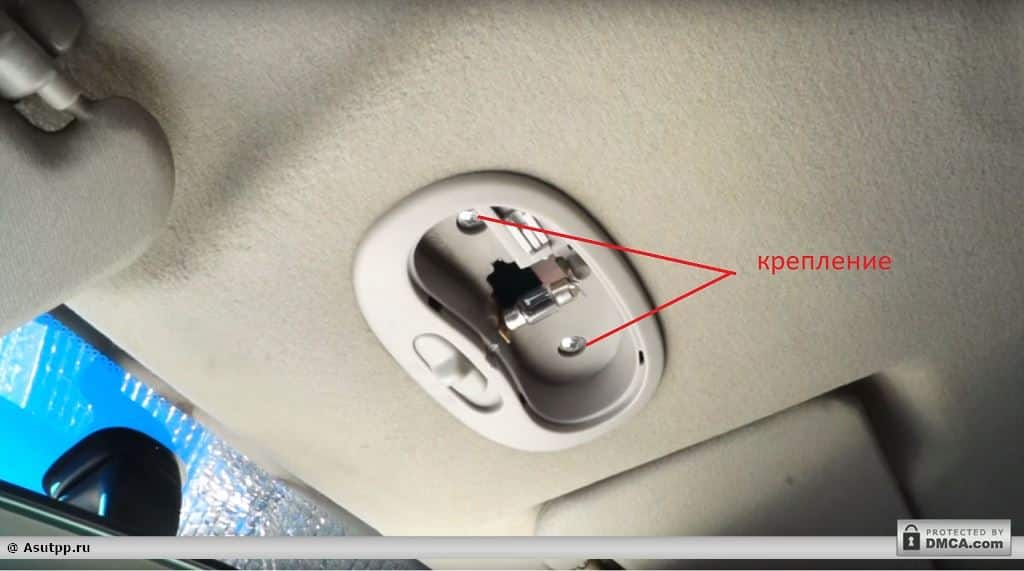

Как видите на рисунке, перед вами окажется сам светильник без стекла. В данном примере крепление корпуса осуществляется болтами с двух сторон от лампы освещения плафона. Для их удаления вам понадобится крестообразная отвертка соответствующего размера.

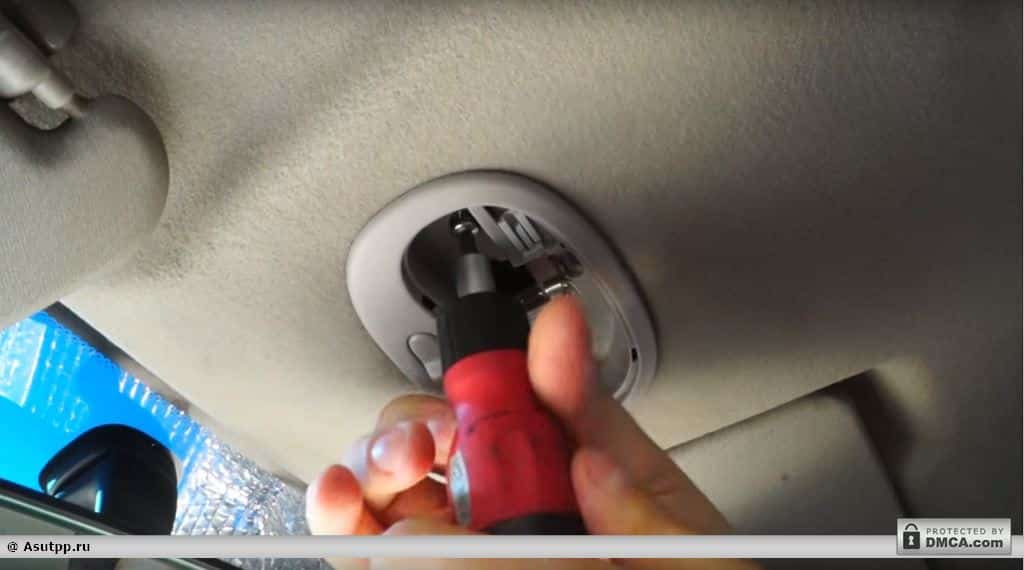

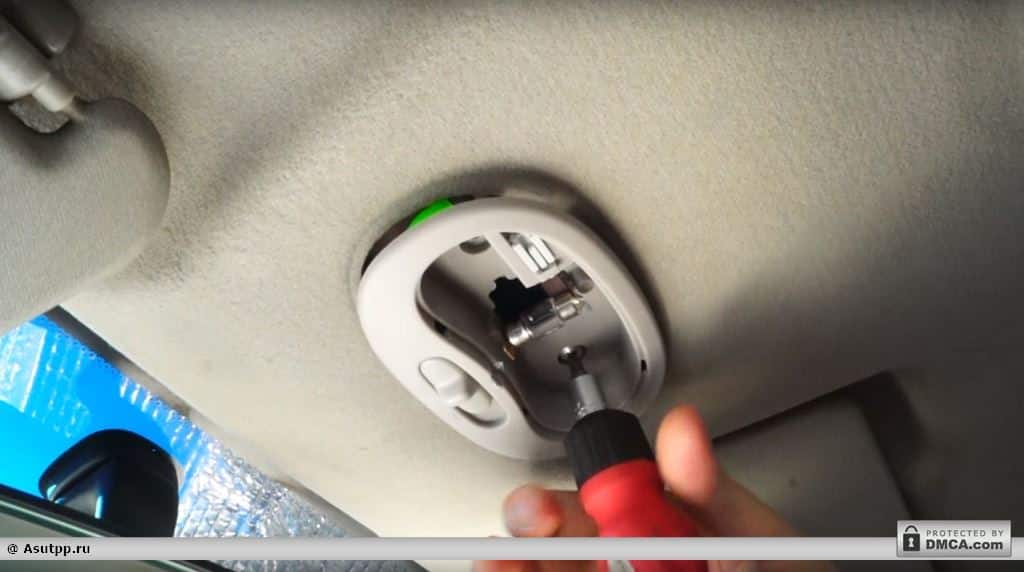

Рис. 6. Открутите винты крепления
Для удаления винтов крепления не допускаются рывковые движения, которые могут повредить болт или приведут к соскальзыванию отвертки. Если возникает чрезмерное усилие, то следует предварительно удалить лампу, дабы не разбить ее отверткой и не повредить руки или глаза осколками.

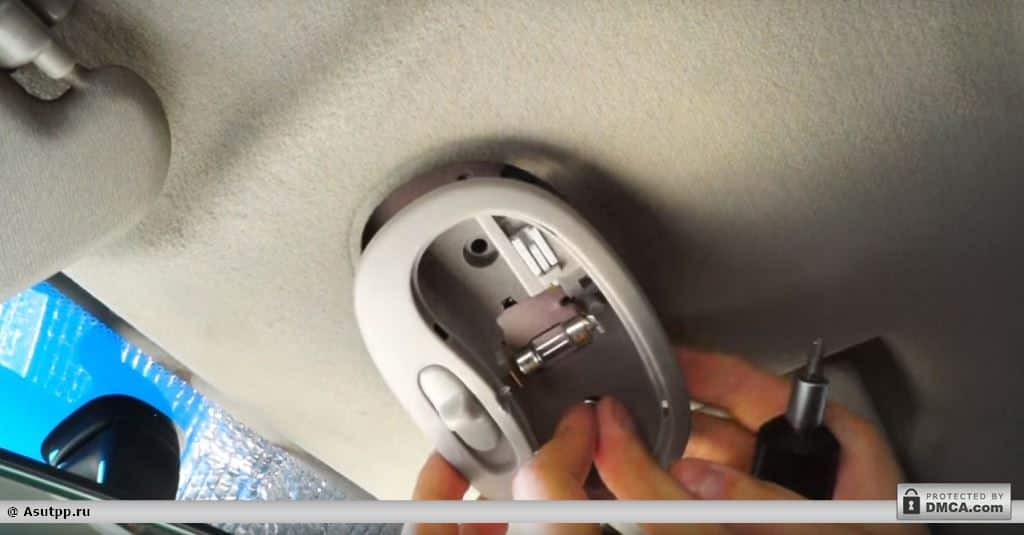

Рис. 7. Открутите второй винт
При выкручивании второго винта корпус лучше придерживать пальцами, чтобы предотвратить его неконтролируемое выпадение. Так как при этом также можно разбить лампочку или повредить корпус.
Рис. 8. Выньте светильник
После выкручивания болта аккуратно отделите светильник от обшивки. При этом он должен легко отойти без прикладывания каких-либо усилий. Если этого не произошло, возможно, присутствует дополнительный узел крепления, который вы пропустили. Тогда осмотрите еще раз поверхность, может понадобиться ее немного поддеть, чтобы определить место фиксации.

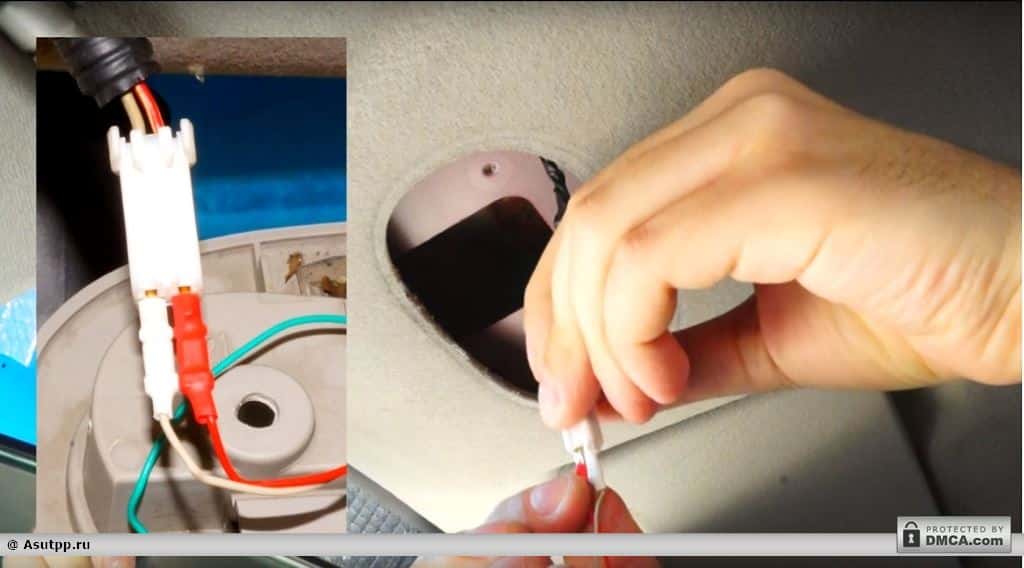

Рис. 9. Шнур питания
После того, как светильник отделиться от обшивки, необходимо отсоединить шнур питания. Если они имеют штекерную фиксацию, то их достаточно разомкнуть, если болтовую, их необходимо открутить.
Также сразу заметьте, какой провод куда подключается, так как вам понадобиться присоединять их обратно. В данной ситуации провода питания плафона освещения разноцветные и в них легко сориентироваться. Если же все они имеют один цвет, их можно наметить с помощью маркера или изоленты, в зависимости от того, что есть под рукой. Основной критерий при такой самопроизвольной маркировке – чтобы вы могли легко определить изначальное место подключения проводов в плафоне освещения.

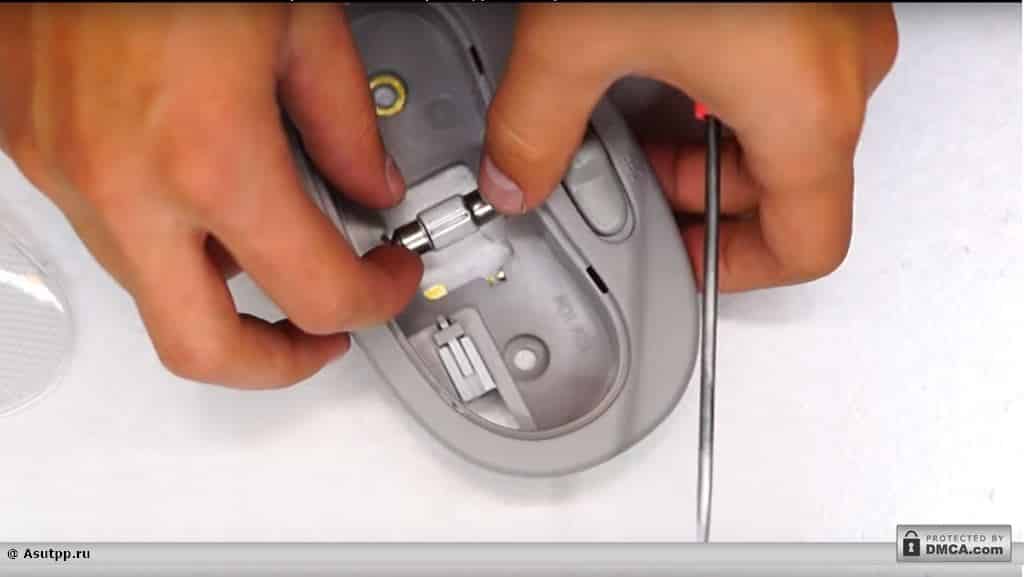

Рис. 10. Демонтаж лампы из плафона
Если у вас все шло гладко, и вы еще не демонтировали лампу, выньте ее с места крепления. При этом не стоит прикладывать усилие к стеклянной колбе, если лампа свободно не выходит, подденьте ее из-под металлического зажима возле оконцевателя.

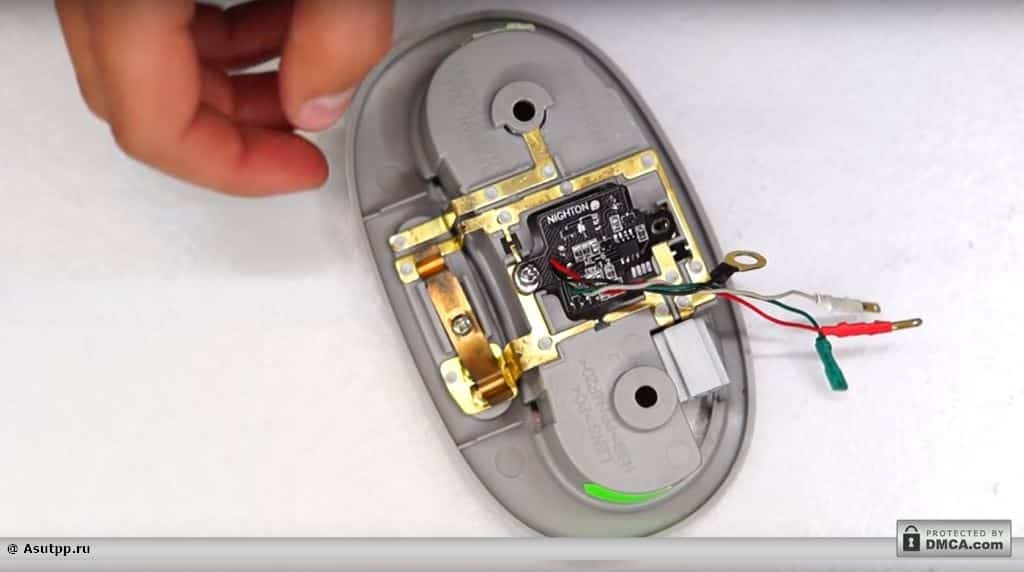

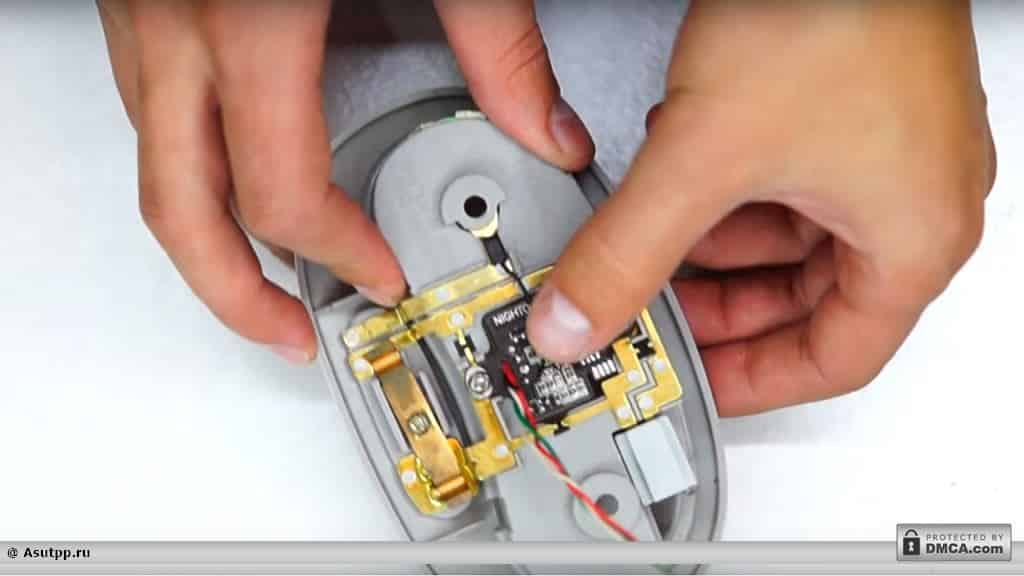

Рис. 11. Установка светодиодной платы
Крепление платы NIGHTON ML-6 четко подходит для отверстий, на которые фиксировались зажимы лампы освещения. Прикрутите ее теми же болтами, как показано на рисунке.
Рис. 12. Подключаете черный провод
Черный провод необходимо подключить к ближайшему из болтов крепления плафона. Как указано в инструкции к плате освещения.

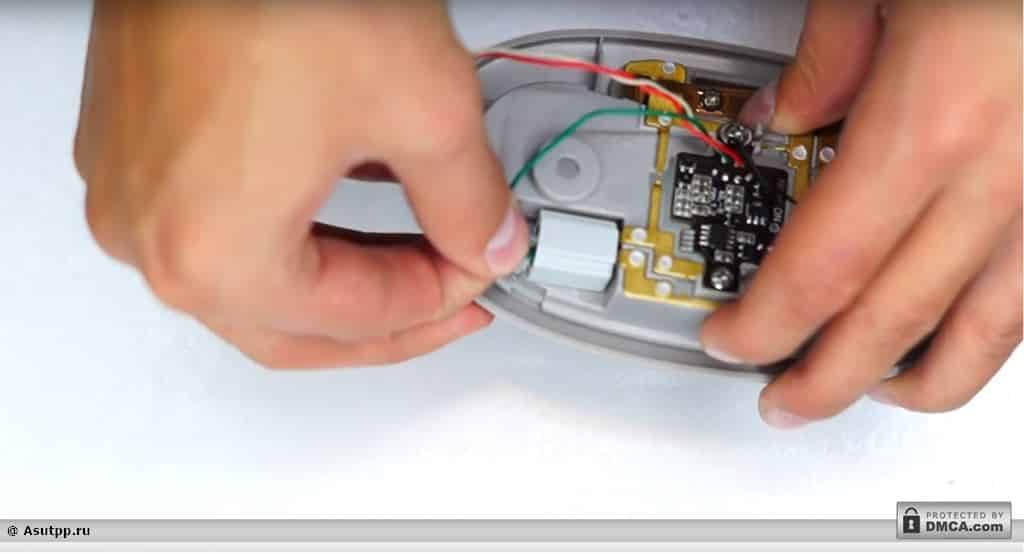

Рис. 13. Подключите зеленый провод
К крайнему контакту в разъеме подключается зеленый провод, он считается незадействованным. Остальные выводы (красный и белый) подключаются к разъему питания.
Рис. 14. Подключаем провода обратно
Рассмотрите рисунок, красный и белый провод подключаются к соответствующим выводам клеммника, как показано слева, чтобы соответствовала их цветовая маркировка.

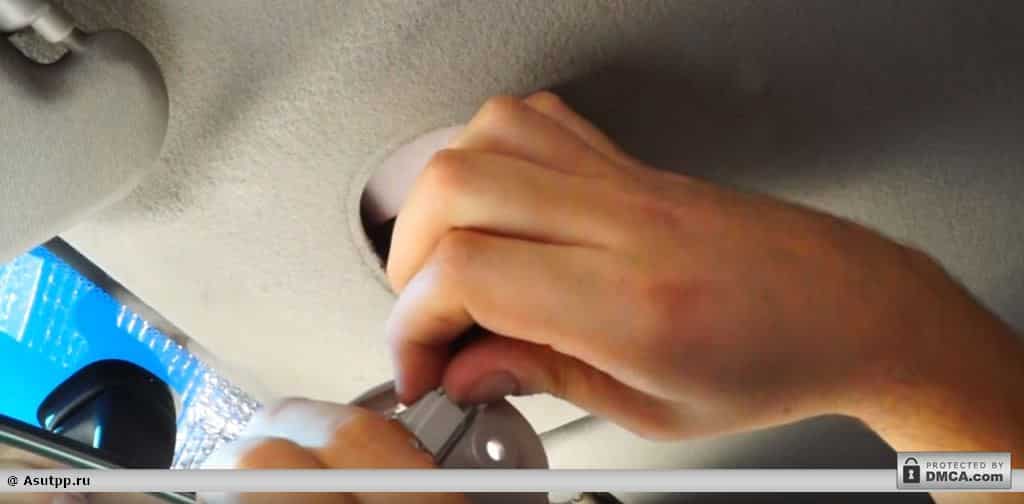

Рис. 15. Обратно устанавливаем светильник
Светильник устанавливается в тот же разъем в обшивке потолка. Поочередно закручиваются болты крепления
Обратите внимание, что под одним из болтов уже подложен вывод с клеммой, поэтому болт должен попасть в ее отверстие, а не мимо
Рис. 16. Обратно установите стекло
Предварительно сопоставьте выступы на рассеивателе и отверстия в корпусе плафона, на рисунке обозначены красными стрелками. Затем поместите их друг в друга и аккуратно придавите со стороны выключателя. Рассеиватель должен четко войти вровень с корпусом.
Как разобрать фару на Ford Focus 2 рестайл
Нередко владельцы рестайловых версий FF2 сталкиваются с выходом из строя лампочек дальнего и ближнего освещения в холодную погоду. Это происходит в результате перегрузки электросети автомобиля, когда одновременно функционирует обогрев салона, сидений и стекол, работает освещение и противотуманки.
Решением проблемы становится замена изделий на базовые лампочки первой версии FF2. Данные действия можно произвести своими силами, не посещая станцию техобслуживания, ведь работа вполне простая, и справиться с ней может даже начинающий автовладелец. Так вы сэкономите деньги и время на поездку в сервис.
Если на вашем Focus не горят фары, может потребоваться разборка элементов. Демонтаж плафона, его отделение от рефлектора и корпуса является крайней мерой. К этим действиям прибегают, когда требуется очистить рефлектор от пыли и грязи, удалить грязь с плафона или модернизировать архитектуру детали путем монтажа оптики с линзами.
Если не горит правая фара или левая, разборку можно осуществить с помощью нагревания герметика под плафоном. Также можно просто срезать герметик граверной фрезой по кругу. Нагрев надежнее всего выполнять посредством строительного фена, выбрав температурный режим в 250-350 градусов.
Все работы лучше всего осуществлять вдвоем – пока один человек нагревает герметик, второй с помощью ножа или скальпеля вырезает разогретую смазку по периметру, вытаскивая плафон из корпуса. Выполняя действия с фарой, потребуется тщательная продувка корпуса от герметика и стружки, очистка стыков от старой смазки. Далее стыки плафона и корпуса обезжириваются, а фара склеивается с помощью качественного герметика, выдерживающего высокие температуры.
Затем нужно отложить изделие на сутки. Во время сушки стоит воспользоваться струбциной, чтобы плафон как можно крепче склеился с корпусом. Когда герметик засохнет, остатки по краям нужно удалить ножом.
Плафон Ford Focus 2 как снять
Некоторые «фордовские» решения, откровенно непонятны, например, абсолютно неизвестно почему задний ряд пассажиров лишен своего плафона. Такое недоразумение, естественно, необходимо исправить, тем более, что для этого много не надо — канцелярский нож, проводка и пару часов свободного времени.
Работа начинается с подбора салонного светильника. Здесь можно выбрать любой вариант, однако лучше все же брать тот, который устанавливается на этот автомобиль, но в более богатых комплектациях или выбрать какой-то альтернативный от «собрата».
Для работы нужно иметь острый канцелярский нож, отвертку и кусок провода.
Рекомендую: Как снять руль на Ford Focus 2 в домашних условиях?
Процесс демонтажа
Замена плафонов в салоне Ford Focus II проводится в несколько этапов. Так, сам процесс снятия займёт 10-15 минут. После этого можно будет проводить остальные операции.
Для проведения процесса потребуется плоская отвёртка или лучше всего использовать пластиковую лопатку с острым концом. Перед тем, как приступить непосредственно к проведению операций, стоит понимать, что все действия необходимо проводить аккуратно и рассчитывать силу, чтобы не сломать хрупкие фиксаторы плафонов.
Переходим к процессу снятия плафона Ford Focus 2:
- Для начала демонтируем плафон освещения косметических зеркал. Поддеваем лопаткой указанную на фото область и вынимаем плафон. Именно там находится паз крепления. Далее, можно вытянуть колодку проводов подвода питания и можно проводить остальные операции на снятом плафоне.
- Снимаем плафон над задним сидением. Отщёлкиваем три фиксатора с одной стороны, а затем два — с другой и вынимаем изделие. Теперь вынимаем плафон с посадочного места.
- Проводим демонтаж плафона над центральной консолью. Поддеваем фиксатор и аккуратно вынимаем стекло рассеивателя. После этого можно отжать фиксаторы основной части плафона и вынуть его наружу.

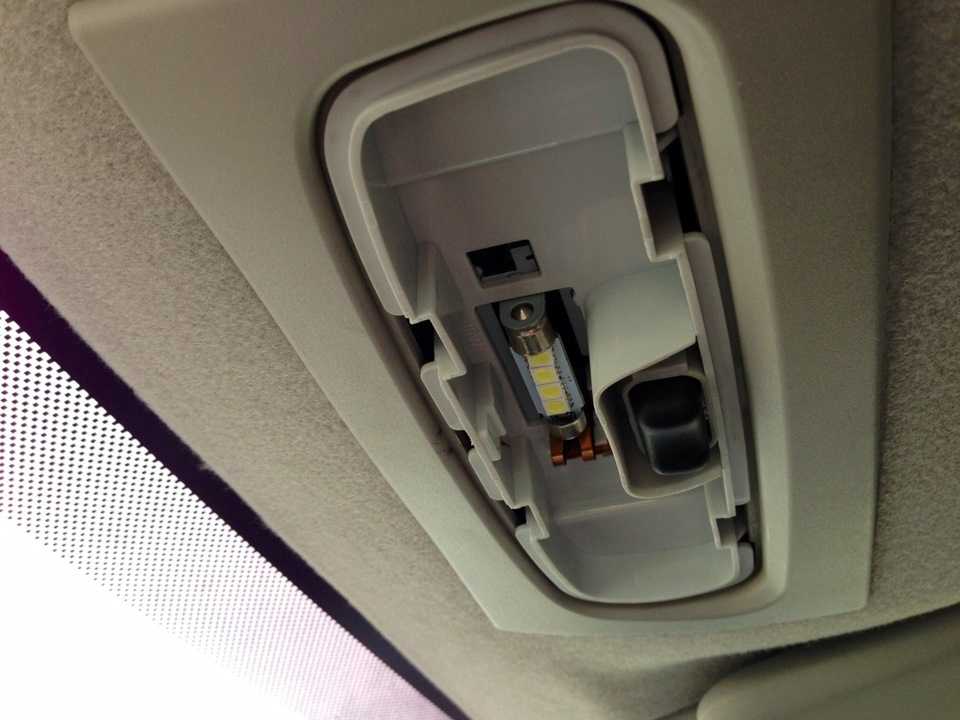

- Меняем лампочку в центральном плафоне. Основная лампа вытягивает легко, а вот боковые находятся в дополнительных боковых фиксаторах. Боковую лампу необходимо отсоединить от бортовой цепи, а затем повернуть на 45 градусов.
Процесс монтажа деталей проводится в обратном порядке.
На что обратить внимание перед тем как снять плафон освещения?
Перед работой с боковым или центральным плафоном обязательно снимайте клемму питания с аккумулятора автомобиля, так как это чревато коротким замыканием в цепи. Которое может привести к дополнительным повреждениям и, казалось бы, простая процедура обусловит ряд непредвиденных затрат.
Прежде, чем снять плафон освещения, вам потребуется осмотреть снаружи места крепления рассеивателя к корпусу. Как правило, это небольшие впадинки, в которые можно просунуть отвертку или какой-либо другой плоский предмет.

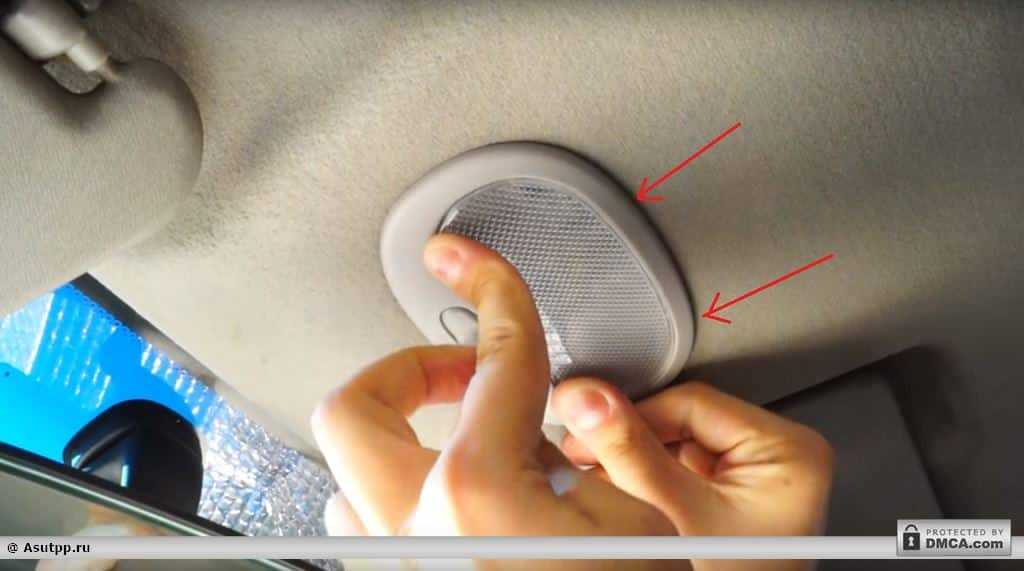

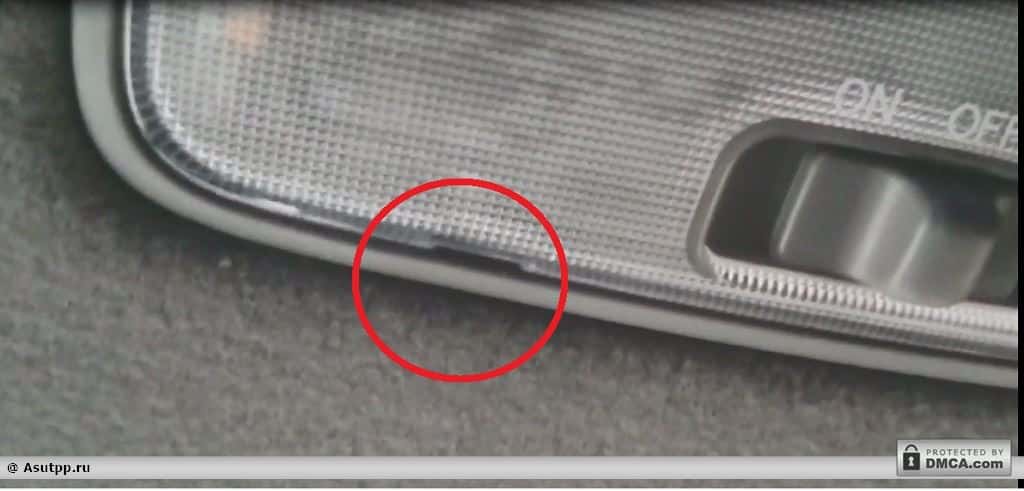

Рис. 1. Замок на светильнике
В каждой модели авто они могут кардинально отличаться. Но наиболее распространенными являются механические зажимы и пружинные защелки. Механический зажим легко можно разомкнуть при помощи отвертки или другого плоского предмета. Пружинную защелку так же можно открыть посредством надавливания на нее отверткой или другим предметом, который может проникнуть в отверстие.
Следует отметить, что на данном этапе движение рассеивателя должно происходить максимально легко. Если после расцепления в замке вы не можете легко отделить рассеиватель от корпуса плафона, то где-то остался не расцепленный узел крепления. Поэтому лучше проверьте весь корпус еще раз, вполне возможно, что где-то остался не замеченный замок, возможно, его закрывает обшивка или наклейка. Также существует вероятность, что во время открывания замка с одной стороны, с противоположной замок мог вернуться назад в паз.
Так как при достаточном усилии вы можете попросту сломать рассеиватель, повредить корпус плафона или вырвать его с места фиксации. В зависимости от конструктивных особенностей, наружное стекло может сниматься отдельно, оставляя сам плафон в гнезде, а может выпадать полностью весь светильник.
Для удаления стекла можно воспользоваться:
- Отверткой или ножом – подбираются в соответствии с особенностями светильника;
- Специальной лопаткой – как правило, идет в комплектации к плафону освещения или продается в специализированных магазинах;
- Вручную – если конструкция позволяет, можно снять рассеиватель руками, надавив на определенные участки плафона освещения или на защелки.
Следует отметить, что воздействие металлическим инструментом на пластиковые элементы чревато появлением царапин и последующей потерей плафоном внешней эстетики. Для предотвращения подобных явлений под отвертку можно подложить целлофановый пакет, чтобы он находился между отверткой и корпусом.

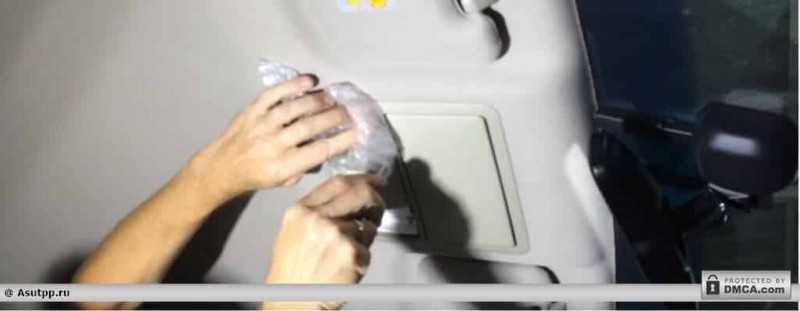

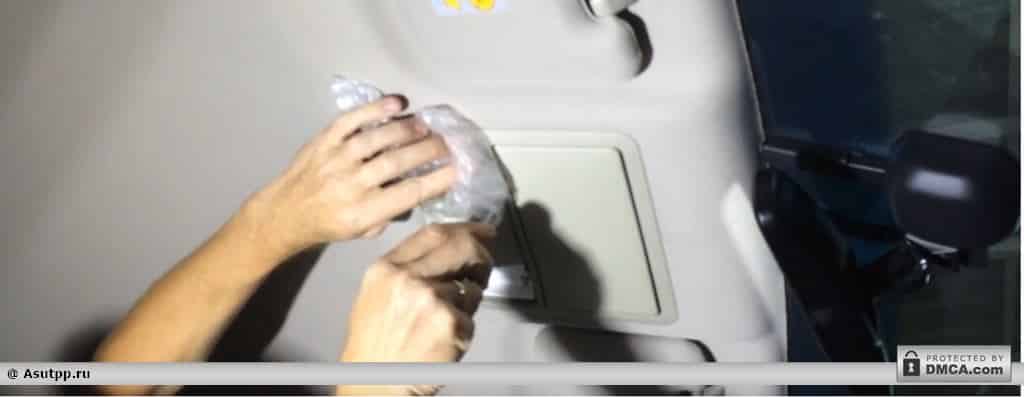

Рис. 2: Подложите пакетик под отвертку
Для того чтобы разобраться с тем, как снять плафон освещения салона, рассмотрите данную манипуляцию на конкретном примере.
Замена ламп в плафоне освещения салона Лада Калина
Стандартные лампы накаливания, установленные в плафоне освещение салона на Калине не вызывают особого восторга, поэтому многие обладатели этого автомобиля, стремятся заменить их на светодиодные или более яркие лампы. Лучше всего заменить обычные лампы на светодиоды.
Какие лампы установлены в плафоне освещения салона
Сам плафон состоит из 3 секций — центральной и двух боковых для водителя и пассажира. По центру установлена лампа C5W (АС12-5-1) мощностью 5в. По бокам лампа T4W (А12-4-1) мощностью 4в.
В замен обычных лампа накаливания можно установить светодиодные с точно такими же цоколями. По центру помимо обычной лампы можно поставить универсальную подсветку салона, о ней мы расскажем ниже.
С лампой c5w проблем возникнуть не должно, светодиодных аналогов очень много, какую из них выбрать зависит только от вас. Если вы вдруг окажитесь в профессиональном магазине автосвета, приобретайте лучше лампы с диодами 5730, они будут светить ярче остальных.
Помимо обычной лампы, в центральный плафон можно установить универсальную салонную подсветку. Она бывает разных размеров, поэтому ее можно будет подобрать по размеру плафона. В комплекте идут 3 различных переходника под лампы: c5w,w5w и t4w.
или простые лампы с цоколем c5w
Светодиодные лампы имеют полярность, поэтому при установке обратите внимание на + контакта. Если при установке лампа не работает, просто переверните ее. У боковых ламп освещения полярность другая
При установке светодиодных ламп они работать не будут и перевернуть лампу не получится. Поэтому придется снимать плафон и переставлять провода непосредственно на самом плафоне. Поменять + и — местами. Все должно работать
У боковых ламп освещения полярность другая. При установке светодиодных ламп они работать не будут и перевернуть лампу не получится. Поэтому придется снимать плафон и переставлять провода непосредственно на самом плафоне. Поменять + и — местами. Все должно работать.
При выборе светодиодных ламп t4w обратите внимание на их размер, в некоторые плафоны лампа может не залезть по ширине
Как снять плафон освещения на Калине
Снятие крышки плафона не вызовет у вас особых проблем, она легко поддевается острым предметом. А для снятие самого плафона придется открутить два самореза.
- Аккуратно поддеваем крышку центрального плафона и снимаем ее
- Чтобы снять полностью плафон, демонтируем облицовку плафона
- Откручиваем саморезы крепления и вытаскиваем плафон
- Сбору провести в обратной последовательности. В результате после установки у нас должен получится вот такой свет:
Как поменять полярность на плафоне салона Лада калина
Сделать это можно двумя способами:
Поменять местами провода + и — это самый простой способ. Но при этом не будет работать свет при открывании дверей.
Второй вариант более сложный и предполагает замену всего + подходящего к плафону. Нам необходимо заменить + с — на цокольных лампах, и ! переделываем «-«, который берётся с корпуса на центральную лампу на «+» Без этой манипуляции у меня лично ничего не вышло.
Распиновка у выключателя остаётся почти не изменённой за исключением замены «-» на «+»
Плафон — освещение
Плафоны освещения и прожекторы вскрывают, очищают, заменяют неисправные лампы, протирают стекла и рефлекторы. Плафон освещения купе является одновременно люком.
Система освещения состоит из плафонов освещения отделения лебедки, плафонов отделения оператора и фары для освещения устья скважины.
Выключатели отопителей, стеклоочистителей, плафонов освещения и других приборов выполняют в виде тумблеров, клавишных выключателей и как более надежные — кнопочного типа.
В систему внутреннего освещения автобусов входят плафоны пассажирского помещения, плафоны освещения подножки, кабины водителя, двигателя, инструментального ящика, а также лампы освещения приборов и соответствующие включатели.
При осмотре салона автомобиля обязательно убедитесь в исправности освещения контрольно-измерительных приборов и плафонов освещения салона.
Лампы EL1 и EL2, а также выключатели SA1 и SA2 встроены в плафоны освещения салона. На транзисторах VT1 и W2 собрано реле времени с зарядно-разрядным конденсатором СТ.
Кабина оборудована стеклоочистителем с электроприводом, ручным стеклоочистителем заднего окна, выносными зеркалами, кронштейном для крепления лопаты, электрическим стеклоомыва-телем, вентилятором, плафоном освещения, солнцезащитным козырьком, ящиком для медицинской аптечки, термосом, пепельницей. Кабина представляет собой самостоятельный узел и при необходимости может быть легко снята с трактора.
К приборам освещения и световой сигнализации относятся: фары, подфарники, задние фонари, указатели поворота, фонарь освещения номерного знака, багажника, плафоны освещения салона кузова, подкапотная лампа, лампы освещения щитка приборов, контрольные лампы ( указателей поворота, дальнего света фар, давления масла, зарядки аккумуляторной батареи), включатели и переключатели освещения, предохранители.
На пульте 7 размещены кнопки включения стартера и сигнала, включатели вентилятора / / и зажигания, контрольная лампа отопительной установки, включатели фар и плафонов освещения, контрольные лампы размыкания тормозов лебедок, контрольная спираль и реле выключения отопительной установки. Педаль 3 служит для электропневматического управления муфтой сцепления. Рычаг I реверса имеет три положения: Нейтральное, Крайнее переднее для подъема крюка, стрелы и поворота платформы влево, Крайнее заднее для опускания крюка, стрелы и поворота платформы вправо. Грузовая лебедка включается рычагом 13, который устанавливается в положение От себя. Для включения стрелоподъемной лебедки рычаг 12 переводится из нейтрального положения в крайнее переднее, а для включения механизма поворота — в крайнее заднее.
В кузове размещаются специальные устройства и оборудование, к которым относятся: система вентиляции и отопления, омы-ватель ветрового стекла, прикуриватель, пепельницы, вещевой ящик, противосолнечные козырьки, зеркало заднего вида, поручни над проемами дверей, крючки для одежды и сумок, плафоны освещения.
РР — реле-регулятор; КЗ — катушка зажигания; Р — распределитель зажигания; СТ — стартер; С — звуковые сигналы; ЭС — электродвигатель стеклоочистителя; ЭО — электродвигатель отопителя; Ф — фары; ПФ — подфарники ( передние габаритные фонари); ЗФ — комбинированные задние фонари; ПЛ — плафон освещения кузова; 6Я — выключатель плафона ручной; ДВ, я ДВ2 — дверные выключатели плафона; fji и Ла-основные пучки проводов ( скрепленные общей оплеткой); Щ — щиток приборов водителя. Подводка проводов к электродвигателю стеклоочистителя ( ЭС) и звуковым сигналам ( С), а также соединение батареи с корпусом, не показаны.
Система освещения предназначена для обеспечения работы автомобиля в темное время суток. В нее входят фары ( блок-фары), подфарники, задние фонари, фонари освещения номерного знака и багажника, плафоны освещения салона кузова, подкапотная лампа, лампы освещения щитка приборов, главный и ножной ( ручной) переключатели, включатели и предохранители.
Вывертывают самонарезающие винты и снимают противосолнечные козырьки. Снимают облицовочные детали крепления поручней с крючками для одежды, вывертывают винты и снимают поручни. Снимают рассеиватели и лампу плафона освещения салона, вывертывают винты крепления и снимают плафон, отсоединяют электрические провода. Вынимают четыре кнопки заднего крепления обивки.
Щиток устанавливают в кабине водителя под спинкой сиденья, которое при работе откидывают и фиксируют упором. Электрический щиток на ПАЗС соединен с магнитным пускателем П-121. Вдоль правого лонжерона автомобиля в металлических трубах протянута электропроводка к кнопке управления, к плафону освещения, к фаре.
Ford Focus 2 плафон освещения салона лампа освещения салона снять замена ремонт Форд Фокус 2
Ford Focus 2 > Ремонт автомобиля > Электрооборудование > Снятие плафонов освещения салона, замена ламп На автомобилях в разных исполнениях установлены два плафона освещения салона — в передней и задней частях салона либо только передний плафон освещения салона. Трехкнопочный плафон с лампой общего освещения и двумя лампами направленного света расположен в обивке потолка в передней части салона посередине. Перед выполнением работы необходимо отсоединить клемму провода от «минусового» вывода аккумуляторной батареи или выключить освещение салона.
Для снятия плафона шлицевой отверткой поддеваем фиксирующую пружину в его передней части (со стороны ветрового стекла).
Сдвигаем плафон за переднюю часть вниз, преодолевая сопротивление фиксирующей пружины.
Шлицевой отверткой поддеваем плафон за его заднюю часть.
Выводим плафон из отверстия в обивке потолка.
Поворачиваем патрон с перегоревшей лампой против часовой стрелки до упора.
Вынимаем плафон с лампой.
Вынимаем лампу из патрона.
В плафонах освещения салона применяются лампы W5W мощностью 5 Вт. Для снятия плафона отсоединяем колодки проводов от разъема плафона. На части исполнений автомобилей в передней части салона может устанавливаться однокнопочный плафон с одной лампой общего освещения. Замена лампы в таком плафоне производится аналогично. Для снятия плафона, установленного в задней части салона…
…шлицевой отверткой поддеваем фиксирующую пружину спереди.
Шлицевой отверткой поддеваем плафон за его заднюю часть…
…и выводим плафон из отверстия в обивке потолка.
Вынимаем плафон с лампой и заменяем лампу аналогично тому, как это показано на переднем плафоне.
