Блок в багажнике
Расположен за обшивкой либо защитной крышкой.
Фото — пример

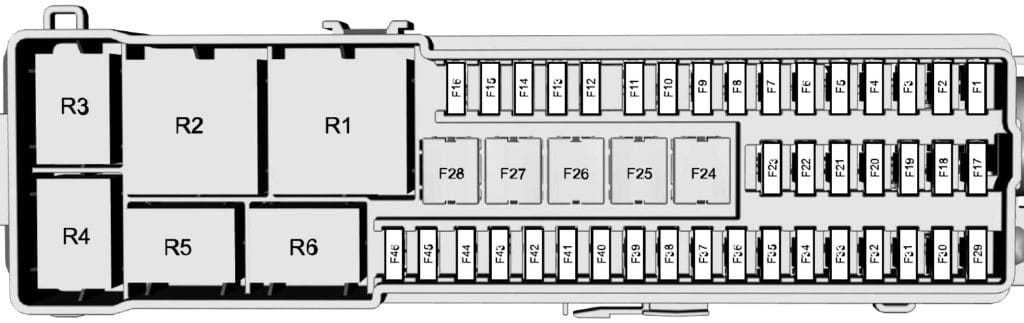

Схема
Описание
| 1 | 5А Катушки реле |
| 2 | 10А Модуль бесключевой системы автомобиля |
| 3 | 5А Ручки дверей в автомобилях с системой бесключевого входа |
| 4 | 25А Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) |
| 5 | 25А Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) |
| 6 | 25А Модуль двери (задняя левая) (стеклоподъемник) |
| 7 | 25А Модуль двери (задняя правая) (стеклоподъемник) |
| 8 | 10А Европа: Сирена противоугонной системы |
| 9 | 25А Сиденье водителя с электроприводом |
| 10 | Стеклоподъемники, ’14-’18: Усилитель аудиосистемы |
| 11 | 5А Модуль бесключевой системы автомобиля, 25А Сиденье пассажира с электроприводом |
| 12 | 10А Модуль системы кондиционирования воздуха (с модулем запуска и остановки) |
| 13 | 5А Комбинация приборов (с модулем запуска и остановки) |
| 14 | 7,5А Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки) |
| 15 | 15А Аудиосистема (с модулем запуска и остановки) |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | — |
| 22 | — |
| 23 | 25А Аудио усилитель |
| 24 | 30А Обогрев заднего стекла |
| 25 | 20А Розетка в багажном отсеке |
| 26 | 40А Модуль прицепа |
| 27 | — |
| 28 | 40А Модуль прицепа |
| 29 | 5А Система мониторинга не просматриваемых зон, система контроля за соблюдением дорожной разметки, система Active City Stop, камера заднего вида |
| 30 | 5А Модуль системы помощи при парковке |
| 31 | — |
| 32 | — |
| 33 | 15А Реле заднего стеклоочистителя |
| 34 | 15А Подогрев водительского сиденья |
| 35 | 15А Подогрев пассажирского сиденья |
| 36 | — |
| 37 | 5А Люк |
| 38 | — |
| 39 | — |
| 40 | — |
| 41 | 5А Раздвижное буксирное устройство |
| 42 | — |
| 43 | — |
| 44 | 10А Зеркала с электроприводом |
| 45 | 7,5А Обогрев зеркал |
| 46 | 5А Система мониторинга не просматриваемых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя) |
| Реле | |
| R1 | Замок зажигания |
| R2 | Обогрев заднего стекла |
| R3 | Задний стеклоочиститель |
| R4 | — |
| R5 | Сирена противоугонной системы |
| R6 | Вспомогательное реле |
Процедура снятия и замены
Замена ПП
Что касается непосредственно замены выгоревших предохранителей, то здесь нет ничего сверхсложного:
- В первую очередь нужно отключить аккумуляторную батарею: замену сгоревших деталей необходимо проводить при выключенном аккумуляторе.
- Далее, вам нужно определить, что именно у вас не работает, от этого будет зависеть, в каком БП нужно менять деталь.
- Откройте крышку монтажного БП, в котором находится вышедший из строя предохранитель. К примеру, у вас перестал работать дальний свет фар. Соответственно, необходимо произвести замену ПП, отвечающего непосредственно за работу фар дальнего света. В соответствии со схемой найдите выгоревший компонент. При помощи специального пинцета, который находится в блоке, извлеките сгоревший элемент и замените его на новый. Не забудьте подключить аккумулятор.
Загрузка …
Замена БП в салоне
На практике владельцы авто Форд Фокус 3 иногда сталкиваются с проблемой неработающего БП в салоне авто. Возможно, по ошибке инженеров автомобильного концерна данное устройство более подвержено поломке, чем два остальных БП. Поэтому мы подготовили инструкцию для наших пользователей по смене салонного БП:
- Отсоедините минусовую клемму аккумулятора: АКБ должен быть отключен.
- Залезьте под бардачок в салоне вашего авто и найдите пластмассовую крышку блока.
- Далее, вам нужно сжать, потянуть вниз и отсоединить два фиксатора, которые крепят защитный кожух под торпедой. Демонтируйте пластмассовую накладку.
- Поочередно демонтируйте каждый элемент БП.
- Теперь вам потребуется произвести демонтаж бардачка в сборе с корпусом.
- Далее, необходимо сжать фиксаторы и отодвинуть фиксирующую скобку.
- Сделав это вы увидите жгут проводов, который подключен к БП. Вам нужно отключить жгут от блока. Те же самые действия также следует произвести с остальными жгутами проводов.
- Теперь следует отсоединить два фиксатора, которые крепят ваш БП к корпусу транспортного средства. Когда вы это сделаете, можете извлечь неработающее устройство.
- Возьмите новый БП и установите его на место старого. Все действия следует проводить в обратной последовательности. Подключите на место все жгуты с проводами и не забудьте установить все фиксаторы.
- Подключив новый БП , проверьте его работоспособность, поочередно включив каждое устройство, потребляющее напряжение. Если все работает, то закройте пластмассовую крышку БП.
Что касается ошибок, которые допускают другие автомобилисты. Иногда водители используют самодельные ПП, если нужно срочно заменить выгоревший элемент. Как правило, в качестве предохранителя используется самодельная перемычка из обычной канцелярской скрепки или куска проволоки. Во избежание короткого замыкания и как результат, пожара, настоятельно рекомендуем вам воздержаться от такой практики. Нередко она становится причиной смерти автолюбителей.
Также при замене ПП рекомендуем вам использовать только элементы одинакового номинала. К примеру, если на ПП ближнего или дальнего света цифровое обозначение на корпусе детали соответствует 10 амперам, то необходимо менять на деталь именно с таким номиналом. В противном случае с проблемой неработающих фар ближнего или дальнего света вы будете сталкиваться регулярно.
Замена БП в салоне
В автомобилях Ford Focus 3 в кузове универсал, седан или хэтчбек используется три монтажных блока. Каждое из этих устройств характеризуется своей электросхемой. Все плавкие элементы, расположенные внутри, отвечают за функционирование фар ближнего света, аудиосистемы, бензонасоса, прикуривателя и прочего электрического оборудования.
Блок предохранителей под капотом
Устройство располагается в моторном отсеке машины. Для получения доступа к месту размещения монтажного блока следует открыть капот автомобиля. Вы можете увидеть устройство справа, прямо перед водительским креслом. Блок закрывается защитной пластмассовой накладкой черного цвета. Открыв крышку, на внутренней ее стороне можно ознакомиться с предназначением и расположением компонентов.
Выход из строя самого блока — проблема, которая встречается нечасто. Но если происходит поломка устройства, то скорей всего, речь идет о БП, расположенном в салоне машины. На практике салонный блок — одно из слабых мест Форд Фокус 3.
Как произвести его замену, читайте далее:
- Откройте капот машины и ослабьте гайки на клеммах АКБ, после чего отключите их.
- Все дальнейшие работы будут выполняться в салоне машины. Вам надо залезть под вещевой ящик и найти сам предохранительный блок.
- На корпусе вы увидите два крепления. Вам надо их сжать, а затем потянуть вниз. Эти фиксаторы используются для крепления устройства под центральной консолью. Пластиковую крышку можно удалить.
- Вы получаете доступ к предохранителям. По очереди извлеките каждый из них. Предварительно рекомендуем сделать фото, чтобы после замены быстро установить все детали обратно и не перепутать их номинал.
- Когда все предохранители извлечены, сожмите крепления и сдвиньте скобку. Так вы сможете увидеть жгут с кабелями, подсоединенными к монтажному блоку. Разъем следует отсоединить от устройства. Аналогичным образом отключаются все другие жгуты.
- На следующем этапе надо отсоединить еще два крепления, фиксирующие монтажный блок к кузову машины. После этого можно демонтировать БП из места монтажа. Новый девайс ставится на место старого, действия по сборке выполняются в обратном порядке. После установки не забудьте подсоединить на место отключенные разъемы с проводами и зафиксировать все крепления.
- Подключив устройство, проверьте качество его работы. Рекомендуем по очереди включить все электрические приборы, чтобы убедиться в их работоспособности. Если вы правильно заменили блок, то можно ставить на место пластиковую накладку.
Блоки под капотом
Пример расположения блоков
Монтажный блок
Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.

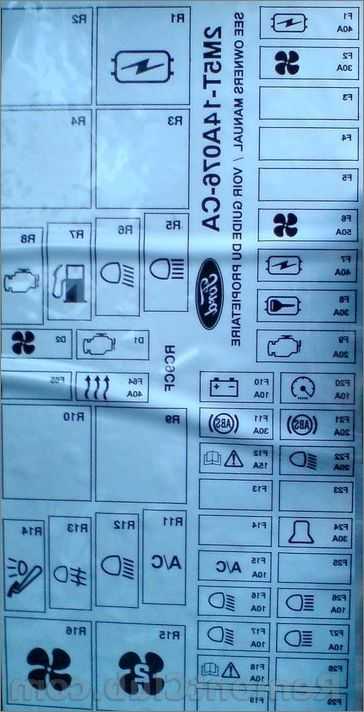

Фото — схема
Обозначение предохранителей
| 7 | 40А ABS, ESP |
| 8 | 30А ESP |
| 9 | 30А Обогрев заднего стекла 40А Блок предохранителей в багажном отсеке |
| 10 | 40А Мотор отопителя |
| 11 | 30А Модуль качества напряжения, Система старт-стоп |
| 12 | 30А Реле блока управления двигателем клапан системы рециркуляции отработавших газов |
| 13 | 30А Реле стартера |
| 14 | 40А Обогреватель ветрового стекла (правая сторона) 25А Задний стеклоподъёмник |
| 15 | 25А Вентилятор системы охлаждения, Блок управления коробкой передач |
| 16 | 40А Обогреватель ветрового стекла (левая сторона) 20А Датчик аккумуляторной батареи |
| 17 | 20А Вспомогательный отопитель |
| 18 | 20А Стеклоочиститель |
| 19 | 5А ABS, ESP |
| 20 | 15А Звуковой сигнал |
| 21 | 5А Выключатель ламп стоп-сигнала |
| 22 | 15А Система мониторинга аккумуляторной батареи 5А Парковочный помощник |
| 23 | 5А Катушки реле, переключатель освещения |
| 24 | 20А Задняя розетка 5А Обогреватель ветрового стекла (правая сторона) |
| 25 | 10А Зеркала с электроприводом |
| 26 | 15/20/25А Блок управления коробкой передач |
| 27 | 15А Муфта компрессора кондиционера |
| 28 | 5А Датчик массового расхода воздуха, Задняя камера, Адаптивный круиз-контроль 10А Камера заднего вида, система предупреждения о возможном столкновении |
| 29 | 20А Омыватели фар 10А Камера заднего вида, система предупреждения о возможном столкновении |
| 30 | 5А Блок управления двигателем |
| 31 | 15А Вентилятор интеркуллера (1.6L Duratorq TDCi) |
| 32 | 10А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка) |
| 33 | 10А Катушки зажигания |
| 34 | 10А Форсунки, Помпа системы охлаждения, клапан продувки адсорбера |
| 35 | 5/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Датчик воды в топливе, блок управления двигателем, катушки зажигания |
| 36 | 10А Блок управления двигателем 5А Активные жалюзи радиатора |
| 37 | 5А ABS 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на панели приборов |
| 38 | 15А Блок управления двигателем, блок управления коробкой передач |
| 39 | 5А Блок управления фарами 15А Сиденье водителя с электроприводом |
| 40 | 5А Усилитель рулевого управления |
| 41 | 20А Блок кузовной электроники |
| 42 | 15А Задний стеклоочиститель |
| 43 | 15А Корректор света фар, адаптивное освещение |
| 44 | 5А Адаптивный круиз-контроль |
| 45 | 10А Обогрев жиклеров стеклоомывателя 15А Сиденье пассажира с электроприводом |
| 46 | 25А Передние стеклоподъемники либо Вентилятор системы охлаждения |
| 47 | 7,5А Обогрев зеркал |
| 48 | 15А Испаритель фильтра продуктов сгорания дизельного топлива 5А Зеркала с электроприводом |
Реле
| R1 | Вентилятор интеркулера |
| R2 | Звуковой сигнал |
| R3 | Испаритель фильтра продуктов сгорания дизельного топлива либо 14-18: Обогреватель ветрового стекла |
| R4 | Резерв |
| R5 | Задний стеклоочиститель |
| R6 | Вентилятор системы охлаждения |
| R7 | Обогреватель ветрового стекла |
| R8 | Вентилятор системы охлаждения |
| R9 | Омыватели фар |
| R10 | Вентилятор системы охлаждения, Стартер |
| R11 | Муфта компрессора кондиционера |
| R12 | Вентилятор системы охлаждения |
| R13 | Мотор отопителя |
| R14 | Блок управления двигателем |
| R15 | Стартер, Обогрев заднего стекла |
| R16 | Зажигание |
Блок силовых предохранителей
Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.
Схема
Назначение
- F1 (80A) Блок управления усилителем рулевого управления
- F2 (150A) Стартер
- F3 (100A)
- F4 (50A) Многофункциональный блок управления
- F5 (80A) Дополнительный отопитель
- F6 (70A)
- F7 —
- F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
- F9 (50A) Многофункциональный блок управления
- F10 (60A) Блок управления свечами накаливания
Расположение предохранителей, плавких вставок и реле и их замена Ford Focus 3
Цепи питания электрооборудования автомобиля защищены плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля, в багажном отделении и в моторном отсеке. Расположение и комплектность электрических предохранителей, установленных в монтажных блоках, зависят от модификации автомобиля. Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне (рис. 10.1) под панелью приборов с правой стороны. Назначение предохранителей (их номера указаны на рисунке) приведено в табл. 10.1.
Дополнительно предохранители и реле установлены в монтажном блоке, расположенном в багажнике (багажном отделении). Назначение предохранителей (их номера указаны на рис. 10.2) приведено в табл. 10.1. Кроме того, предохранители и реле расположены в монтажном блоке в моторном отсеке (рис. 10.3, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителей и реле.
Дополнительно в моторном отсеке расположен блок плавких вставок.
1. Для получения доступа к предохранителям монтажного блока, расположенного в моторном отсеке, нажмите на фиксатор…
2. …и снимите крышку блока. ПРИМЕЧАНИЕ
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет А для извлечения предохранителей из монтажных блоков, рядом с ним имеются гнезда Б для крепления запасных предохранителей. 3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель.

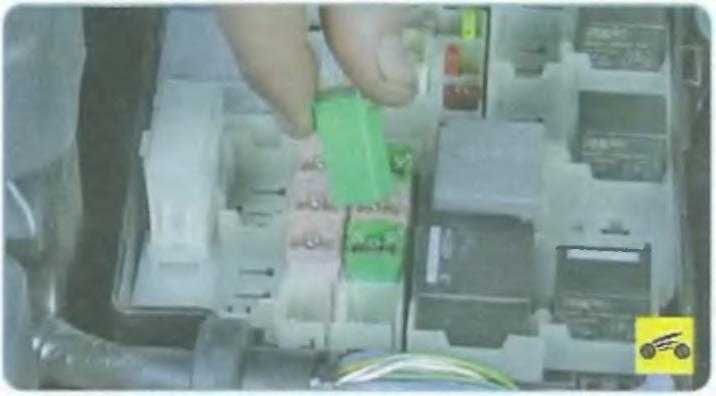

4. Извлеките заменяемый предохранитель с помощью пинцета.
5. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и имеет разрыв). Для замены используйте запасной предохранитель того же номинала (и цвета). ПРЕДУПРЕЖДЕНИЕ Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
6. При необходимости извлеките реле…
7. …и предохранитель типа «JCASE Cartridge Fuse», слегка покачивая их из стороны в сторону.
8. Для получения доступа к плавким вставкам, установленным в дополнительном монтажном блоке, расположенном в моторном отсеке, снимите корпус воздушного фильтра.
9. Подденьте отверткой и отсоедините четыре держателя жгута проводов от крышки монтажного блока.
10. Отведите жгут проводов в сторону.
11. Подденьте отверткой пять фиксаторов…
12. …и откиньте крышку.
13. Для замены плавких вставок отверните две соответствующие гайки и снимите плавкую вставку. 14. Установите плавкую вставку и все детали в порядке, обратном снятию.

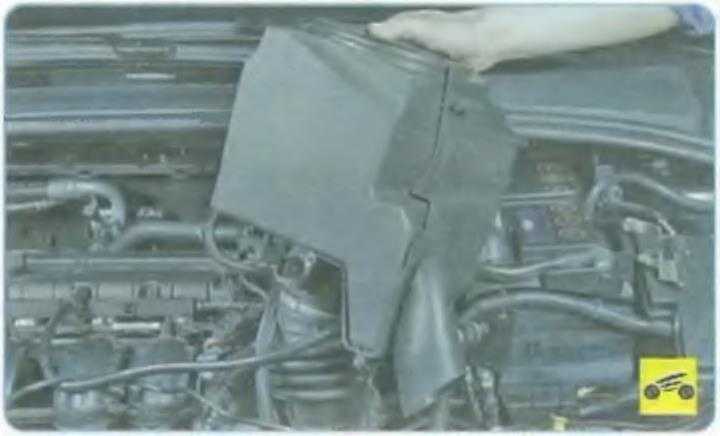

15. Для получения доступа к предохранителям и реле, установленным в монтажном блоке, расположенном в салоне,сожмите, потяните вниз и снимите два фиксатора крепления под панелью приборов справа.
16. Снимите защитный кожух. 17. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.
18. Для доступа к предохранителям и реле монтажного блока, расположенного в багажнике (багажном отделении), сдвиньте крышку монтажного блока…
19. …и снимите ее. 20. Для замены предохранителей используйте пинцет. 21. Установите детали в порядке, обратном снятию.
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНЫХ БЛОКАХ РАСПОЛОЖЕННЫХ В САЛОНЕ И БАГАЖНОМ ОТДЕЛЕНИИ, Таблица 10.1
Рис. 10. 3. Номера предохранителей и реле, уставновленных в монтажном блоке, расположенном в моторном отсеке.

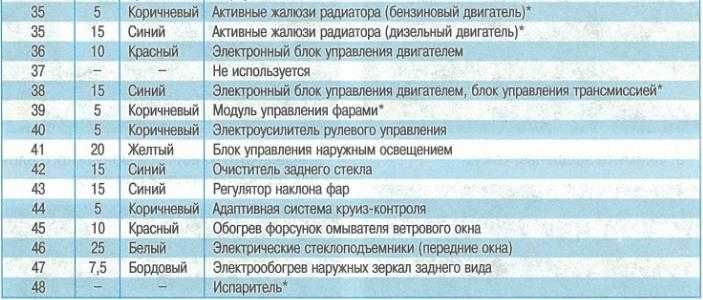

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ПЛАВКИХ ВСТАВОК В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ, Таблица 10.2
Как проверить исправность предохранителя на Ford Focus
Существует несколько основных методов проверки исправности предохранителя Ford Focus:
- визуальный;
- способ замены;
- мультиметром.
Наиболее простым считается способ путём замены. Нужно лишь на место потенциально неисправного устройства установить новый предохранитель. Но справедливо считать эту методику идентичной визуальному осмотру. Ведь по внешним аспектам проще определять, чем менять подряд каждый из расположенных в блоке предохранителей.
Визуальная проверка предохранителя
Начнём с того, как понять, сгорел ли в машине предохранитель, отталкиваясь сугубо от внешнего вида элемента. Этот метод считают самым верным, поскольку визуально многим довольно легко убедиться в том, что произошёл обрыв легкоплавкого компонента. Для проверки потребуется извлечь элемент, подвести к свету и внимательно на него посмотреть.
Опытному автомобилисту не составит труда узнать и понять, сгорел предохранитель в его машине или нет. Новички понимают это не сразу, что вызывает несколько больше вопросов касательно того, как получить точный ответ. Изношенный предохранитель идентифицировать не сложно. Это проявляется в виде оборванной проволоки (легкоплавкий сплав) или обгорелых следов.
Подобные симптомы указывают на то, что электроцепь разорвалась, и предохранитель нуждается в замене. Подобный метод проверки актуален для тех предохранителей, которые изготавливаются на основе стекла или прозрачного пластика. Таких в легковых автомобилях большинство. Но у способа есть также существенный недостаток. Проверка выполняется человеком, без применения каких-либо приборов.
В некоторых случаях, особенно у новичков, визуальный осмотр не даёт 100% гарантии правильного диагноза. Потому намного правильнее и эффективнее проверять предохранители, используя мультиметры.
Проверка предохранителя мультиметром
Это отличный способ, как можно определить в машине сгоревший предохранитель. Подобным методом вычислять может каждый, поскольку ничего особо сложного в процедуре нет. Единственным условием является наличие мультиметра.
Можно проверить также и обычным тестером, но мультиметром в дальнейшем удаётся решить ряд других вопросов. Это более универсальный прибор. Имея в руках автомобильный мультиметр, следует детальнее разобраться в том, как самостоятельно проверить потенциально перегоревший предохранитель. С помощью такого устройства выполняется проверка 2 методами:
- по напряжению;
- по сопротивлению.
Начнём с методики, которая предусматривает проверку состояния по напряжению. Здесь требуется выполнить следующие процедуры:
- включить измерительный прибор в режиме проверки напряжения;
- включить электроцепь машины, где имеются проблемы;
- проверить параметры напряжения на одном выводе защитного элемента, а затем на втором;
- если напряжения на одном из выводов нет, устройство сгорело, и его требуется заменить.
Способ предельно простой, за что и ценится автомобилистами. Достаточно буквально пары минут, чтобы убедиться в работоспособности предохранителя или подтвердить факт его выхода из строя.
Но в определённых ситуациях проверять по напряжению не очень легко. В основном это касается предохранителей, отвечающих за работу клаксона и дверного замка. Тут на помощь приходит альтернативный метод. Если по каким-то причинам проверка по напряжению вам не подходит, воспользуйтесь способом диагностики по сопротивлению.
- мультиметр переключается в режим измерения Ом. Это единицы сопротивления; выводы измерительного прибора соединяются с выводами предохранителя;
- если на экране ноль, элемент вышел из строя и нуждается в замене.
И тут ничего сложного нет, потому с поставленной задачей легко справится даже начинающий автомобилист, который лишь недавно приступил к самостоятельной эксплуатации транспортного средства.
Фактически для проверки нужно только немного свободного времени и хороший мультиметр с соответствующими режимами измерения. Купить прибор не сложно, зато его возможности огромные в плане самостоятельной диагностики автомобиля.
Ошибки в ремонте блока предохранителей
Многие автомобилисты недооценивают важность регулярного осмотра предохранителей на предмет исправности. Часто используются самопальные предохранители. Безусловно, бывают ситуации, когда нужно срочно поменять сгоревший элемент
Тогда появляется соблазн использовать самодельный или китайский предохранитель. Делать этого настоятельно не рекомендуется, поскольку они могут повредить оригинальную электрику автомобиля
Безусловно, бывают ситуации, когда нужно срочно поменять сгоревший элемент. Тогда появляется соблазн использовать самодельный или китайский предохранитель. Делать этого настоятельно не рекомендуется, поскольку они могут повредить оригинальную электрику автомобиля.
Совет! Часто в качестве защитного элемента используются перемычки или банальные скрепки. Чтобы избежать короткого замыкания или дорогостоящей поломки внутри автомобиля, рекомендуем избегать подобной практики.
Важно понимать, что во время проведения ремонта нужно обращать внимание на номинал предохранителей. Поясним на примере: если сгоревший ПП, отвечающий за автомобильную зарядку или прикуриватель, имел номинал в 2А, то замену следует делать на деталь с таким же значением сопротивления. Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам
Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам
Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам.
Привод
Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки
Замена предохранителей: описание процесса
Процесс замены предохранителей на Ford Focus 3 – далеко не самая сложная операция. Минимальный набор инструментов и несколько часов свободного времени – вот все, что вам потребуется. Главным образом рабочие предохранители находятся под капотом и в салоне автомобиля. Чтобы понять, какой предохранитель и за что отвечает, следует ознакомиться со схемой.
Совет! В блоке расположены специальные щипцы, при помощи которых можно осторожно достать сгоревший предохранитель для осмотра или замены. Сам процесс замены не очень сложный
Чтобы выполнить его для моторного блока, выполните пункты, описанные ниже:
Сам процесс замены не очень сложный. Чтобы выполнить его для моторного блока, выполните пункты, описанные ниже:
Снять клеммы с аккумулятора
Важно всегда помнить, что осмотр схемы и замена деталей должна проводиться при отключенной аккумуляторной батареи.
Теперь постарайтесь подумать, что именно из внутренней электрики у вас не работает. Это подскажет, где именно искать сгоревший предохранитель.
Далее перейдите непосредственно к работе с блоком
Снимите крышку и, руководствуясь схемой расположения ПП, найдите нужный элемент. Пинцетом выньте его и оцените на исправность. Если заметно, что ПП сгорел, замените его на новый. В конце процедуры замены не забудьте подключить аккумулятор.
Внутрисалонный монтажный блок ПП
В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г. (дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.
Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.
| Защищаемый прибор или цепь | Номинал, А | № |
|---|---|---|
| Головная фара, Лампа дальнего свет слева | 15 | 37 |
| Головная фара, Лампа дальнего свет справа | 15 | 38 |
| Доп. розетка, прикуриватель | 25 | 39 |
| Сервопривод люка | 20 | 40 |
| Передняя правая дверь, предохранитель электромодуля | 20 | 41 |
| Подогрев наружных зеркал | 10 | 42 |
| +12В на электрооборудование от АКБ | 10 | 43 |
| Разъем OBD2, диагностика | 10 | 44 |
| Лампочки на габариты | 10 | 45 |
| +12В на приборную панель от АКБ | 10 | 46 |
| Мотор омывателя лобового стекла , обогрев форсунок омывателя | 15 | 47 |
| Лампочки ближнего света , дневные ходовые огни | 20 | 48 |
| Переключатель освещения +12В от АКБ | 15 | 49 |
| Привод дворников переднего стекла | 25 | 50 |
| Предохранитель бензонасоса | 20 | 51 |
| Обогревательный элемент стекла заднего обзора | 25 | 52 |
| Парковочные огни и габариты, слева | 7.5 | 53 |
| Парковочные огни и габариты, справа | 7.5 | 54 |
| Предохранитель ЦЗ и электромодуля передней левой двери | 20 | 55 |
| Безключевой доступ | 20 | 56 |
| Привод зеркал внешнего обзора, контроль напряжения АКБ | 10 | 57 |
| +12 В питание автомагнитолы от АКБ | 20 | 58 |
| Электропитание прицепа | 20 | 59 |
| Лампочка ближний свет, справа | 20 | 60 |
| Лампочка ближний свет, слева | 20 | 61 |
| Сервопривод кресла водителя | 20 | 62 |
| Привод боковых стекол | 25 | 63 |
| Свободный разъем | 64 | |
| AirBag | 10 | 65 |
| +12В освещение салона | 10 | 66 |
| +12В питание иммобилайзера и панели приборов | 10 | 67 |
| Панель приборов, доп. оборудование | 7.5 | 68 |
| Лампочки противотуманок | 20 | 69 |
| +12В от АКБ, питание эдектромодулей | 10 | 70 |
| Дневные ходовые огни | 10 | 71 |
| Свободный разъем | 72 | |
| Подсветка заднего номера | 7.5 | 73 |
| Лампочки стоп сигналов задних | 15 | 74 |
| ЭБУ двигателя | 15 | 75 |
| Свободный разъем | 76 | |
| Питание реле ЦЗ | 25 | 77 |
| Питание на дворники +12В задний | 15 | 78 |
| +12В доп. розетка багажника | 15 | 79 |
| Выключение внутреннего освещения, таймер | 15 | 80 |
| Правая дверь, электромодуль задний | 15 | 81 |
| Левая дверь, электромодуль задний | 15 | 82 |
| Подключение магнитолы Bose | 10 | 83 |
| Лампочки заднего хода , +12В от АКБ | 10 | 84 |
| ЭБУ системы кондиционирования | 10 | 85 |
| Подогрев кресел, перед | 20 | 86 |
Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г. (рестайлинг)
| Защищаемый прибор или реле | Номинал,А | № |
|---|---|---|
| +12 В питание электроприборов | 15 | 100 |
| Сервопривод люка, сервопривод водительского кресла | 25 | 101 |
| Мотор печки , сажеуловитель для дизельных ДВС | 10 | 102 |
| +12 В от АКБ, освещение внутреннее | 10 | 103 |
| Таймер салонного осветителя | 10 | 104 |
| Подогрев стекла задний | 25 | 105 |
| Безключевой доступ, KeyFree | 20 | 106 |
| OBD2 разъем, приборная панель | 10 | 107 |
| Автомагнитола и доп. приборы | 7.5 | 108 |
| Задняя доп. розетка | 25 | 109 |
| Переключатель дневных ходовых огней на генератор | 15 | 110 |
| 20 | 111 | |
| +12В от АКБ топливного насоса | ||
| +12 В от АКБ, автомагнитола | 15 | 112 |
| Лампочки габаритных огней | 5 | 113 |
| +12 В от АКБ, иммобилайзер и приборная панель | 5 | 114 |
| Переключение освещения на генератор во время движения | 7.5 | 115 |
| Лампочки противотуманок | 15 | 116 |
| Подсветка заднего номерного знака | 15 | 117 |
| Задняя дверь, электромодуль левый | 20 | 118 |
| Доп. розетка в багажнике | 10 | 119 |
| Доп. розетка питания для прицепа | 30 | 119 |
| Задняя дверь, электромодуль правый | 25 | 120 |
| Подогрев кресел передних | 25 | 121 |
| AirBag | 10 | 122 |
| Подогрев зеркал наружного обзора | 10 | 123 |
| Левые габариты | 10 | 124 |
| Правые габариты | 10 | 125 |
| Система KeyFree | 20 | 126 |
| Мотор подъемника боковых стекол | 30 | 127 |
| Запасной разъем | 128 | |
| Дворники переднего стекла | 25 | 129 |
| Запасной разъем | 130 | |
| Задний дворник | 20 | 131 |
| Задние стопы | 10 | 132 |
| Блокировка дверей, электромодуль пассажирской двери | 20 | 133 |
| Центральный замок, электромодуль водительской двери | 20 | 134 |
| DRL | 20 | 135 |
| Моторчик стеклоомывателя, обогрев форсунок омывателя | 15 | 136 |
| Зуммер салона | 15 | 137 |
| Акселератор, ЭБУ АКПП | 15 | 138 |
| Лампочка дальнего света | 20 | 139 |
| Лампочка дальнего света | 20 | 140 |
| Привод зеркал наружного обзора | 15 | 141 |
| Правая лампочка основного света | 20 | 142 |
| Левая лампочка основного света | 20 | 143 |
