Как проверить стартер не снимая с машины
Для выполнения проверки стартера понадобится:
Отсоедините провод, присоединенный к втягивающему реле, который проходит от выключателя зажигания.
Закоротите положительно заряженную клемму реле с болтом, используя при этом металлическую часть отвертки.
От аккумулятора напрямую к реле пройдет ток, и автомобиль заведется.
Если выполнив эти действия, все получилось, значит, у вас неисправный замок и его следует заменить или же изработалось втягивающее реле.
Когда проведенные действия с отверткой не смогли дать никаких результатов либо не получилось дотянуться до необходимых клемм, тогда понадобится снять стартер с автомобиля.
Советы по уходу и обслуживанию
Не приобретайте детали сомнительного происхождения. Сверяйте каталожные артикулы с данными, изложенными в инструкции по эксплуатации.
Пользуйтесь услугами только проверенных, официальных пунктов продажи запчастей. Для диагностики используйте сертифицированные СТО, мастерские, где предоставляют гарантию качества на выполненные работы.
Не вращайте стартером дольше 15 секунд. Выждите паузу, повторите попытку запуска мотора вновь.
Средний ресурс эксплуатации пускового механизма 80 тыс. км, плановая профилактика каждые 15000 км.
Для уточнения данных, разрешения непонятных ситуаций консультируйтесь у специалистов СТО, обращайтесь к менеджерам автосалонов, читайте инструкции, смотрите видео.
Ремонт стартера Ауди 80 своими руками
Прежде всего, необходимо обследовать провода, которые тянутся от аккумуляторной батареи до стартера, после проводку от замка зажигания к реле, может оно и сломалось. Стоит попробовать переставить местами с аналогичным реле или установить новое, если он есть в наличии. Если проверка показывает, что проводка и реле в полном порядке, необходимо снять пускатель и провести диагностику.
Для снятия стартера необходимо сразу снять массу с АКБ, дальше отсоединить проводку с пускового устройства. Откручиваем два крепежных болта с помощью головки размером 19.
Переходим к диагностированию и ремонту автостартера:
- Отсутствие щелчков или один щелчок. Бендикс не вышел по штоку в колокол стартера или вышел и сразу заскакивает обратно. Вал вообще не крутится или прокручивается на мгновение. Причиной может быть сгоревшая обмотка втягивающего реле.
- В случае, когда все же вал вращается, это означает поломку ВРС. Стоимость этого реле в районе 500 рублей и поменять его своими руками можно в течение 10 минут. Для этого понадобится отвинтить три шурупа крепящие реле, гайку электросилового кабеля, который ведет в середину пускового устройства. Вынимаем старое реле с последующей установкой приобретенного исправного. Производим монтаж задом наперед.После сборки необходимо проверить работоспособность: коротим контакт на втягивающем реле и силовой контакт. Устанавливаем корпус стартера на массу. Должен произойти щелчок. Бендикс вылезет до стопорного кольца. Вал начнет быстрое и длительное вращение.
- ВРС издает щелчки, мотор не работает. В таком случае не обойтись без разборки стартера.Эта проблема заключается в двух случаях:
- В щеточном узле подгорели или сносились щетки. Цена в районе 500 р.
- Вышел из строя якорь. Стоимость чуть меньше цены самого пускового устройства.
Разбираем автостартер: снимаем две гайки ключом на 7, откручиваем граненой отверткой два винта, демонтируем крышку оси, шайбу и прокладки. Убираем заднюю крышку. Проводим осмотр. Когда сносились щетки и не достают до вала, необходимо их заменить на приобретенные. В случае, когда щетки попросту прикипели необходимо прокрутить валом за часовой стрелкой и против, и они разработаются. Нередко пропадает соединение щеток с валом из-за перегревания и утери у пружин свойств амортизации. Эта проблема устраняется путем замены пружинок, которые придавливают щетки. Во время перебирания стартера необходимо проконтролировать отсутствие люфта между валом и корпусов. Люфт может появиться из-за износа втулок, которых насчитывается три штуки. Одна находится в маске, другая в крышке блока щеток, а последняя расположена посредине, в стальной перегородке, которая разделяет бендикс от якоря.
Самая дорогостоящая проблема: повреждение части или всей обмотки якоря. Появляется поломка вследствие долгого вращения стартером мотора авто (свыше 40 секунд без остановок), поездка на пускателе (достаточно пару метров для поломки), проникновение жидкости в аппарат. Следствием этих факторов является перегруз и перегрев, что в свою очередь приводит к выгоранию изоляции медного провода накрученного на вал якоря. В случае выгорания части лака на проволоке стартер будет прокручиваться помалу или прерывисто, что не даст завести автомобиль. Это особенно ощутимо зимой.
Блок предохранителей и реле Audi 80 B3:
Предохранители и реле Audi 80 расположены в нише подкапотного пространства , возле правой стойки и защищены крышкой.
Предохранители блока:
- (15 А) — Передние противотуманные фары, задний противотуманный фонарь
- (15 А) — Аварийная сигнализация
- (25 А) — Звуковой сигнал, стоп-сигнал, система поддержания скорости движения (педали сцепления и тормоза; только для моделей 1986-1988 года)
- (15 А) — Часы, освещение багажника, освещение салона, зеркало заднего вида, розетка, прикуриватель, магнитола, бортовой компьютер, блок управления кондиционером
- (30 А) — Вентилятор охлаждения радиатора — полная скорость
- (5 А) — Габаритные огни с правой стороны
- (5 А) — Габаритные огни с левой стороны
- (10 А) — Правая фара дальнего света, сигнальная лампочка включения фар дальнего света
- (10 А) — Левая фара дальнего света
- (10 А) — Правая фара ближнего света
- (10 А) — Левая фара ближнего света
- (15 А) — Приборный щиток, фары заднего света, блокировка дифференциала, система автоматического контроля, система поддержания скорости движения (блок управления), АБС, вентилятор охлаждения блока управления, 4-скоростная автоматическая коробка передач (с 1990 года)
- (15 А) — Топливный насос
- (5 А) — Лампочки освещения номерного знака, освещение двигательного отсека и бардачка, лампы освещения комбинации приборов
- (25 А) — Стеклоочистители ветрового стекла, указатели поворотов, кондиционер, обогреватели разбрызгивателей (с 1989 года)
- (30 А) — Обогреватель заднего стекла, обогреватель зеркала заднего вида
- (30 А) — Вентилятор салона/печки/кондиционера
- (5 А) — Зеркала заднего вида с электроприводом, стеклоочиститель заднего стекла (с 1990 года)
- (10 А) — Система центрального замка, обогреватель замка двери (с 1989 года), противоугонная система (с 1990 года)
- (30 А) — Вентилятор охлаждения радиатора — низкая скорость, реле задержки
- (25 А) — Задний прикуриватель (до 1990 года) Блок диагностики (с 1990 года)
- Резерв
- (30 А) — Регулятор положения сидения пассажира, выключатели «запоминания» положения сидения водителя
- (10 А) — Опережение зажигания I (ЭБУ системы KE-Jetronic и Motronic) (до 1989 года) Система поддержания скорости движения (с 1989 года) Резерв (с 1990 года)
- (30 А) — Обогреватель сидений
- Резерв (до 1990 года) Освещение номерного знака, предупредительные огни для езды днем (с 1990 года)
- (10 А) — Резерв (до 1989 года) Опережение зажигания I (с 1989 года)
- (15 А) — Опережение зажигания II (ЭБУ системы двигателя)
- Резерв (с 1990 года)
- (5 А) — Система поддержания постоянной скорости движения (для моделей с 4-скоростной АКП) (с 1990 года)

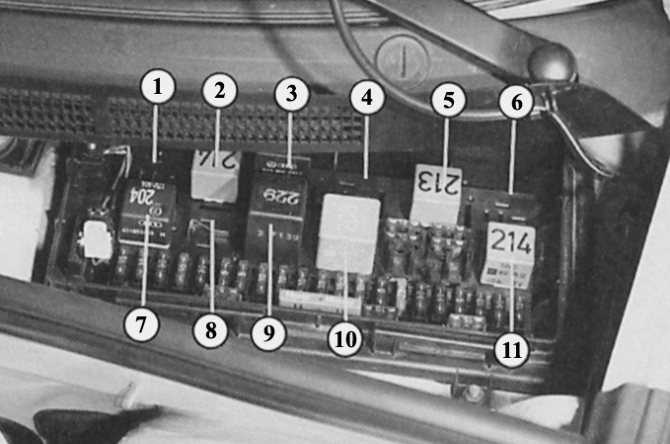

Реле блока:
- Реле противотуманных фар
- Реле вентилятора системы охлаждения двигателя (высокая скорость) (до 1990 года) Резерв (с 1990 года)
- Реле включения вентилятора охлаждения двигателя при неработающем двигателе
- Резерв (до 1990 года) Реле омывателя фар (с 1990 года)
- Разгрузочное реле
- Реле кондиционера (до 1990 года) Реле вентилятора системы охлаждения двигателя (высокая скорость) (с 1990 года)
- Реле звукового сигнала
- Реле автоматической коробки передач (или перемычка на автомобилях с МКП)
- Реле прерывистого режима работы очистителя и омывателя ветрового стекла
- Реле топливного насоса
- Реле вентилятора системы охлаждения двигателя (низкая скорость)
