Способы диагностики ДС

• Этот метод подразумевает демонтаж датчика и последующее его подключение к вольтметру (один контакт идет на клемму, которая передает сигналы, второй на заземление). Датчику придается вращение, а владелец смотрит на напряжение — оно должно расти с интенсивностью вращения;
• Датчик не снимается. Домкратом машина приподнимается так, чтобы колесо не касалось поверхности. Датчик соединяется с вольтметром, начинается вращение колеса, сравниваются показатели тестеров.

YouTube responded with an error: The provided API key has an IP address restriction. The originating IP address of the call (87.236.20.136) violates this restriction.

Расположение датчиков

Прежде чем мы начнем рассказывать и показывать о местах установки вышеперечисленных датчиков, необходимо сделать определенные ремарки, дабы прояснить некоторые непонятные многим пользователям моменты. Итак, во-первых, вышеперечисленная статья не является пошаговым руководством к действию или самостоятельному ремонту. Изложенная статья является обзорной, и её главная задача показать на примерах и фотографиях расположение важных датчиков, а также рассказать о том, за какие параметры отвечает тот или иной элемент.

Во-вторых, данная статья ориентирована в первую очередь на владельцев автомобилей Toyota Corolla 120 самых распространенных версий в РФ и СНГ. Ни для кого не секрет, что 120-я Королла имеет несколько рестайлинговых версий, а про комплектации уж и говорить не стоит. Поэтому стоит сказать, что руководство основано на версиях автомобилей с передним приводом, механической или классической автоматической КПП и двигателями с маркировкой (ZZ), т. е. 1ZZ-FE/3ZZ-FE/2ZZ-GE, т. к. основная «схемотехника» и расположение интересующих нас датчиков примерно одинаково.

31 Toyota Corolla 2001-2003 ошибка 42 Неисправность цепи датчика скорости автомобиля системы ECD 1CD-FTV Dtc 42 Неисправность цепи датчика скорости автомобиля Датчик скорости автомобиля предоставляет 4-импульсный сигнал на любой оборот ротора, приводимого шестерней от выходного вала Кпп. После первичной обрабтки в блоке формирования импульсов (находится на щитке приборов) он передается в Есм. Есм устанавливает скорость автомобиля на основании частоты этих импульсных сигналов.

а) Сигнал скорости автомобиля: 0 км/ч (0 mph)

б) Скорость двигателя: 2,000-4,000 об/мин

в) Температура охлаждающей жидкость двигателя: не менее 600С (1760F)

г) угол нажатия педали акселератора: не менее 29%

· Датчик скорости автомобиля автомобиля Toyota Corolla 2001-2003

· Щиток приборов

· ЕСМ

Электросхема Проконтролируйте с участием ручного диагностического прибора показания индикаторного табло. Индикаторное табло сохраняет сведения о работе двигателя при выявлении неисправности, следовательно при поиске поломок целесообразно знать, находился ли транспортное средство в движении или остановился, силовой агрегат автомобиля Тойота Королла 2001-2003 был нагретым или нет, была обедненной или обогащенной топливно-воздушная смесь и т.п., в момент появления неисправности.

1 Проконтролируйте работу спидометра (а) Проедьте на автомобиле и проверьте, положительно ли функционирует спидометр в щитке приборов.

Датчик скорости автомобиля функционирует нормально, если табло спидометра в норме. Проконтролируйте цепь спидометра 2 Проконтролируйте Есм (а) Переведите рычаг переключения передач в нейтральное позиция. (b) Приподнимите с участием домкрата одно из передних колес. (c) Включите зажигание. (d) Проверьте напряжение меж клеммами Sp1 и Е2 штекера Есм при медленном проворачивании колеса.

Напряжение: Генерируется неравномерно (с перерывами) Проконтролируйте и смените ECM автомобиля Toyota Corolla 2001-2003

3 Проконтролируйте жгут кабелей и клеммы (щиток приборов — ECM) (а) Отделите штекер С8 щитка приборов

(b) Отделить штекер Е17 ECM.

(c) Проконтролировать на разрыв цепь меж клеммой Sp1 штекера Е17 ECM и клеммой С8 штекера щитка приборов Сопротивление: не более 1 Ом

(d) Проконтролировать на ороткое замыкание цепь меж клеммой Sp1 штекера Е19 Есм и клеммой Е2 штекера Е19 ECM. Сопротивление: не меньше 1 мом Следующая страница»»»»»»

• 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55. 56. 57. 58. 59.60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75. 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93. 94. 95. 96. 97. 98. 99. 100. 101. 102. 103. 104. 105. 106. 107. 108. 109. 110. 111. 112. 113. 114. 115. 116. 117. 118. 119. 120.121. 122. 123.124.125.126.127.128.129.130.131. 132.133.134. 135.136.137.138.139.140.

Электронный

В электронном спидометре измерение скорости производится бесконтактным способом. Существуют несколько вариантов действия приборов, использующих оптоэлектронный принцип, но самые распространённые скоростемеры — это измерители, построенные на эффекте Холла

Поэтому внимание большей частью уделяется именно последним приборам. В датчике скорости тросик, соединённый с ведомым валом КПП, вращает магнитный диск с вырезом или выступом (точка отсчёта)

Магнит в зависимости от скорости вращения меняет интенсивность магнитного потока, что влияет на сопротивление металлического датчика под напряжением. Импульсы поступают в электронную схему спидометра, которая задаёт угол отклонения стрелки на циферблате панели приборов.

Неисправности электронного спидометра и их устранение

У электронного измерителя скорости поломки проявляются практически также, как и у механических аналогов с дополнительными нюансами. Прибор не показывает скорость, соответствующую действительности. В ином случае стрелка замирает и не опускается до нуля. Бывает, что на панели показано скачкообразное движение индикатора.

Прежде чем начать заниматься разборкой панели приборов при полном отказе скоростемера, нужно проверить целостность предохранителей, находящихся в отдельном блоке. Иногда, ремонт заканчивается банальной заменой предохранителя.

В любом случае не мешало бы знать, как проверить работоспособность электронного скоростемера. Неисправности спидометра в основном связаны с датчиком скорости (ДС). Если стрелка опустилась вниз или замерла без движения, то в первую очередь проверяют это устройство. Чтобы сделать диагностику, нужно прибор снять с машины. Для этого поступают следующим образом:

• автомобиль загоняют на яму;
• снизу находят ДС. На большинстве автомобилей датчики устанавливают в корпусе КПП;
• размыкают коннектор с трёхжильным проводом;
• накидным ключом отвинчивают крепёжный болт;
• датчик вынимают из гнезда;
• на ответной фишке находят три контакта, один крайний — «масса», другой — плюс (12 В). Средний контакт источник сигнала, соединённый проводом с ЭБУ;
• мультиметром проверяют напряжение на одной из крайних клемм. Если ток отсутствует, то проверяют целостность подводящего провода и его подсоединение;
• на центральный контакт накладывают проводом с напряжением 12 В. Если при этом стрелка начинает двигаться, то это означает поломку датчика скорости;
• убедившись в негодности ДС, производят его замену.

Если датчик скорости оказался исправным, то все подозрения в поломке падают на электронный блок управления. В условиях гаража ремонтировать ЭБУ практически невозможно. Этот своеобразный компьютер — довольно сложное электронное устройство и дилетантам доступ к его содержимому «запрещён».

Признаком ответственности ЭБУ за поломку спидометра является загорание надписи «Check Engine». Самостоятельно выяснить конкретную причину расстройства «мозгового центра» может владелец автотранспорта, профессионально владеющий ноутбуком со специальным программным обеспечением. В противном случае лучше отказаться от попытки ремонтировать ЭБУ своими руками, а обратиться в СТО.

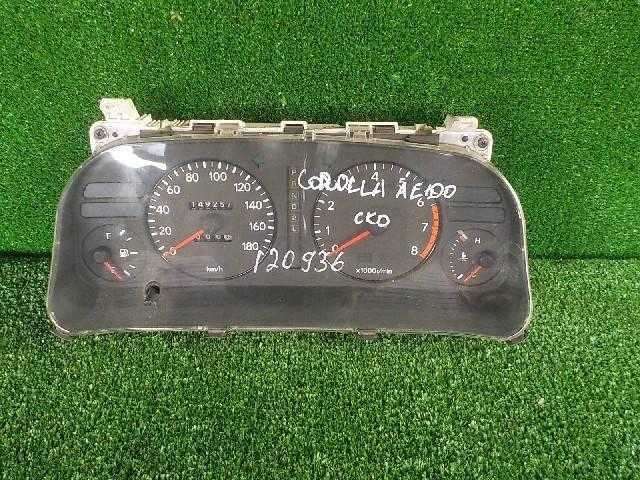

Механический

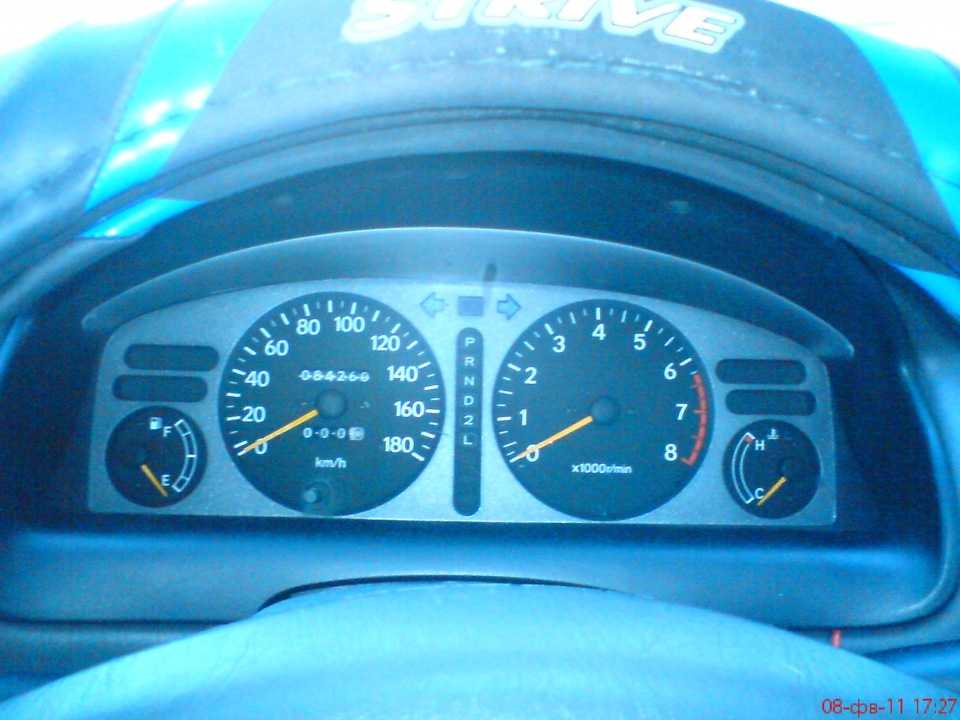

Механические или аналоговые спидометры работают за счёт вращения гибкого вала (тросика). Трос нижней частью прикреплён к шестерне вторичного вала коробки переключения передач (КПП). Вверху гибкий вал входит в панель приборов и жёстко соединён с магнитным диском, который соосно вращается относительно металлической пластины. Под воздействием переменного магнитного потока пластина поворачивается на определённый угол вместе со стрелкой. Чем быстрей будет вращаться тросик, тем больше будет отклоняться стрелка по шкале, отмечая скорость движения автомобиля.

Неисправности аналогового спидометра и их устранение

Поломку прибора водитель заметит сразу. Стрелка спидометра не реагирует на изменение скорости движения, а зависает или не опускается на ноль при полной остановке автомобиля. Причины, вследствие которых перестал работать спидометр, могут быть разного характера.

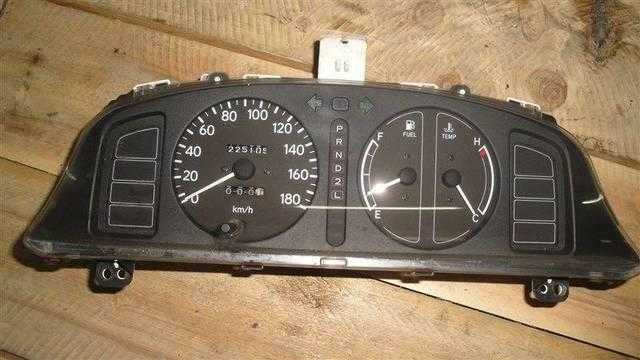

У аналоговых приборов чаще всего выходят из строя их механические части. Чтобы узнать, почему не работает спидометр, нужно извлечь блок приборов из торпеды автомобиля. Поступают следующим образом:

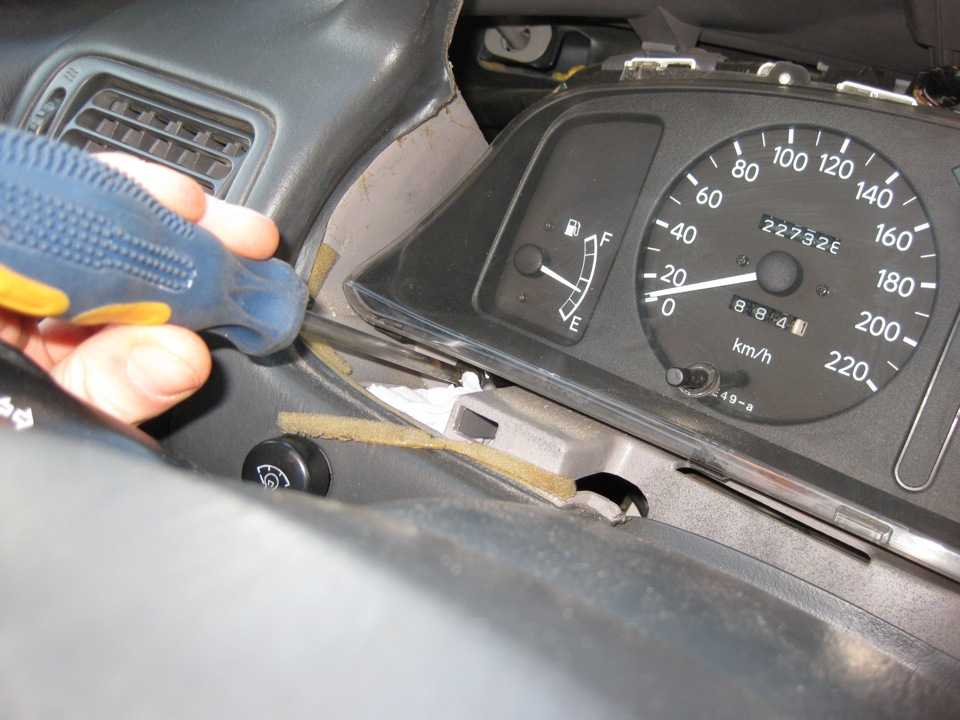

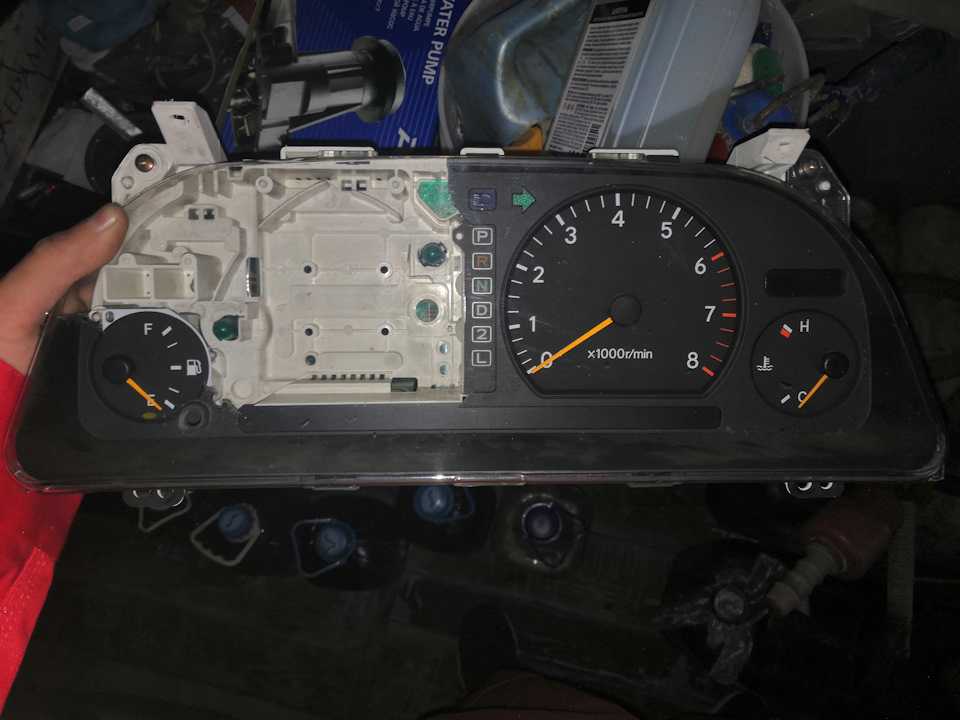

1. У разных машин крепления устроены по-разному. Клипсы нужно найти по периметру блока и отжать какой-либо неметаллической пластинкой.
2. С тыльной стороны панели снимают контактные разъёмы.
3. Отвинчивают гайку крепления тросика.
4. Если гибкий вал лопнул, то его часть можно легко извлечь из кожуха. Тросик меняют на новый.

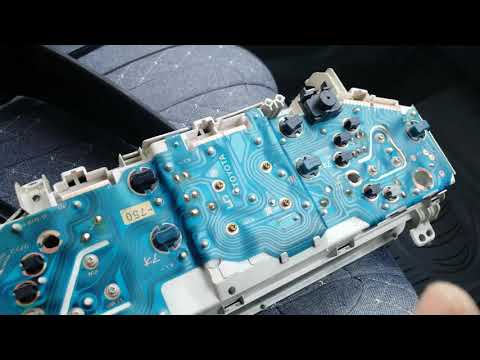

5. Далее проверяют цельность деталей и узлы соединений.
6. По возможности повреждённые части меняют на новые детали.
7. Собирают скоростемер и устанавливают панель приборов в обратном порядке.
8. Если после сборки опять не работает механический спидометр, то отремонтировать его смогут только специалисты на СТО.

Двигатели

Corolla Е120 оснащалась бензиновыми двигателями с механизмом изменения фаз газораспределения VVT-i, которые были представлены агрегатами рабочим объемом 1,4 л (97 л.с.), 1,6 л (110 л.с.) и 1,8 л (136 л.с.). Кроме бензиновых моторов на Королле можно встретить и 2-х литровый дизель (90 л.с.).

Двигатели Тойоты, в целом надежны и долговечны. Они способны преодолеть отметку в 200 тыс. км, не доставляя хлопот. Но около трети владельцев сталкиваются с маленькими неприятностями.

Бензиновые агрегаты имеют цепной привод ГРМ, замена которого редко требуется до 200 тыс. км. Отдельные экземпляры ходили без ее замены до 300 тыс. км. А вот натяжитель цепи может сдаться и раньше — уже к 90 тыс. км. В результате износа начинает пропускать масло колечко натяжителя цепи ГРМ.

Двигатели серии 3ZZ (1,6 л) не терпимы к масляному голоданию. Даже если после оного сразу ничего страшного не случится, то последствия могут вылезти уже через 20 — 30 тыс. км. После 100 — 150 тыс. км начинает увеличиваться расход масла. Уровень масла лучше держать ближе к отметке МАХ.

В целом моторы серии ZZ очень привередливы к маслу. При своей высокой экономичности и хороших динамических показателях эти двигатели оказались самыми «сырыми» и недолговечными. Ресурс маслосъемных колец первых агрегатов был ничтожно мал, даже несмотря на бережное обслуживание и щадящие условия эксплуатации. Как результат — повышенный расход масла. Причина — потеря подвижности маслосъемных колец в поршневой канавке из-за недостаточного отвода масла и неэффективного охлаждения днища поршня.

Двигатели 3ZZ с 2005 года получили доработанную конструкцию поршня, маслосъемных колец и увеличенный на 0,5 л запас масла. Количество жалоб на повышенный расход масла существенно снизилось.

Еще одна особенность агрегатов серии ZZ — отсутствие гидрокомпенсаторов. Нет их и на моторах серии 4E-FE (1,4 л). Регулировка клапанов осуществляется подбором толкателей, так как регулировочные шайбы не предусмотрены. Эта операция довольно трудоемкая и дорогостоящая, а ее проведение необходимо через каждые 100 — 120 тыс. км. Как правило, необходимость в этом наступает гораздо позже, и многие владельцы так и не прибегают к данной процедуре.

На моторах ZZ до 2003 года часто появлялся дребезг в пластиковом впускном коллекторе. Причина — резонирование завихряющей пластины. Позже конструкция коллектора была изменена, и проблема исчезла.

На моторах серии 1NZ (1,6 л) стали применять гидрокомпенсаторы, существенно облегчив их эксплуатацию. Среди проблем владельцы отмечают затрудненный запуск в морозы. К 200 000 км нередко начинает «сопливить» клапанная крышка головки блока цилиндров.

К общим проблемам можно отнести «УТТ» («утренний трабл тойот» — так его называют владельцы Королл) — плохой запуск в холодную погоду после длительной стоянки. Практически неизлечимая особенность. После 100 — 120 тыс. км может потребовать замены муфта механизма газораспределения VVT — i, термостат, и начинает подтекать задний сальник коленвала. К 140 000 км начинает посвистывать подшипник натяжителя поликлинового ремня, и растрескивается резиновый наконечник катушки зажигания. После 150 000 км может появиться трещина у фланца впускного коллектора, рядом с дроссельной заслонкой. Вскоре потребуется замена и кислородных датчиков. Подушки опор двигателя могут быть готовы к замене при пробеге более 160 000 км. Перегрев мотора незамедлительно потребует замены маслосъемных колпачков. При пробеге более 200 000 км встречались случаи прогара впускных клапанов. Причиной затрудненного запуска может стать забитый топливный фильтр в топливном насосе. Если прогретый двигатель не заводится, значит, умер датчик распредвала. Перебои в работе нередко возникают из-за загрязнения ДМРВ (датчика массового расхода воздуха).

Поломка бендикса стартера — обычное дело. Редко кто выхаживает без его замены более 100 000 км . Признаки: перебои с запуском, срабатывание через раз, жужжание без прокрутки двигателя. К 150 000 км начинает шуметь подшипник компрессора кондиционера. А к 200 000 км «устают» подшипники генератора.

По дизельным двигателям информации очень мало, но они не доставляют больших хлопот своим владельцам. Хорошая солярка и своевременная замена масла гарантируют надежность и долговечность дизеля.

Тойота Королла с двигателем 1,4 л потребляет в городе около 11-12 литров на 100 км, более сильные моторы объемом 1,6 л и 1,8 л — чуть меньше 10 — 11 л. На трассе расход примерно у всех одинаковый 6 — 7 литров. Рекордсмен дизельный агрегат с расходом 4-5 л по трассе.

нет зарядки, не работает спидометр,указатель температуры.

нет зарядки, не работает спидометр,указатель температуры.

Возможно где-то плохая масса. Начни с аккума, предохранителей, разъема слева на моторном щите, проверь все разъемы массы. Набери в поиске «плохая масса» или «масса двигателя» и ищи по темам. У меня, например, скакала стрелка температуры и глохла из-за плохой массы которая под впускным коллектором.

P.S пока писал Василий ответил

Mike писал(а): Возможно где-то плохая масса. Начни с аккума, предохранителей, разъема слева на моторном щите, проверь все разъемы массы. Набери в поиске «плохая масса» или «масса двигателя» и ищи по темам. У меня, например, скакала стрелка температуры и глохла из-за плохой массы которая под впускным коллектором.

P.S пока писал Василий ответил

смотри еще где крышка грм масса со стакана стойки к мотору идет,там сочленение есть,бывает размыкается!но проблема сто пудово в массе,тут к бабке не ходи!

p.s. снег это хорошо — а у нас +17

mihman25 писал(а): смотри еще где крышка грм масса со стакана стойки к мотору идет,там сочленение есть,бывает размыкается!но проблема сто пудово в массе,тут к бабке не ходи!

p.s. снег это хорошо — а у нас +17

ищу «массу»..никто не находил?

завтра буду «гену» снимать на предмет целостности щеток.

За неимением большего стремимся к лучшему. Ceres 93г. 7A-FE AE101-ATMVF 5МКПП http://vk.com/id1289551″ target back2top»>Вернуться к началу

ну что..нашел я причину!!

после проверки — смены предохранителей, проверки подкапотной проводки, разминусовки, проверки генератора со снятием и разборкой, снятии панели и прощупывания проводки, был найден виновник. — предохранитель на сигналке

я бы установщику сигналки на этом авто руки бы вырвал и вставил туда , где они должны быть. пока разобрал все скрутки и пучки.. это пипец полный. сам блок, датчик удара,релюхи — всё это просто было заткнуто за штатные провода так ведь ещё и саб стоит со всякими приблудами, которые там же под панелью висят. жесть , короче! ладно хоть у нас оттепель.. завтра буду панель ставить и все собирать.

vitek72 писал(а): ну что..нашел я причину!!

после проверки — смены предохранителей, проверки подкапотной проводки, разминусовки, проверки генератора со снятием и разборкой, снятии панели и прощупывания проводки, был найден виновник. — предохранитель на сигналке

я бы установщику сигналки на этом авто руки бы вырвал и вставил туда , где они должны быть. пока разобрал все скрутки и пучки.. это пипец полный. сам блок, датчик удара,релюхи — всё это просто было заткнуто за штатные провода так ведь ещё и саб стоит со всякими приблудами, которые там же под панелью висят. жесть , короче! ладно хоть у нас оттепель.. завтра буду панель ставить и все собирать.

• Замена ролика натяжителя ремня генератора тойота камри



• Какой стартер лучше на уаз 417 двигатель



• Mazda familia замена датчика давления масла



• Замена бензонасоса lexus is 250



• Как работает спидометр на иж планета 5

Toyota Corolla 2005, двигатель бензиновый 1.6 л., 110 л. с., передний привод, механическая коробка передач — поломка

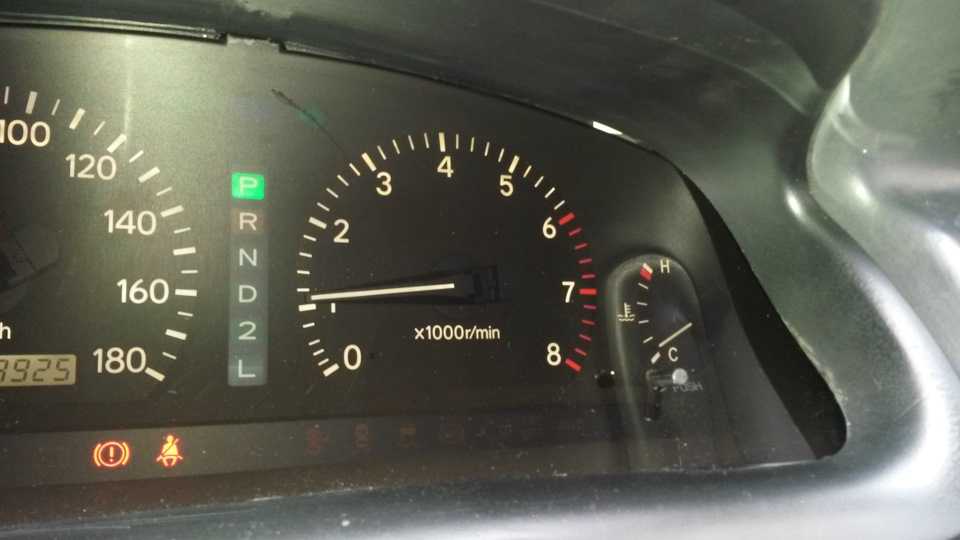

Toyota Corolla, 2001

Комментарии 32

У кого есть моторчик спидометра ?или целый спидометр.

проверь датчики abs передних колес, была такая же проблема. в итоге снял, почистил датчики и хорошо их зафиксировал и все стало гуд

Мб провод из пина выпал )) я думаю снимут приборку а там проводок отходит !)) не переживай

Спасибо)) Надеюсь, не критично будет с решением!

Он заработал, после проезда по «лежаку», с утра работал, потом вечером опять не работает. Завтра с утра к мастеру, напишу, что в итоге, на будущее.

Я тож смотрю по стрелкам то машина едет. либо просто на стоящей на газ нажали

как у ауди похоже.у них если что то с абс, с тормозами и горит лампа ручника, то спидометр тоже не работает. у тебя точно не горит она и стоит на ручнике?просто по моему сфоткано на скорости так как 2200 оборотов при 85 градусах если судить по стрелкам, то ты едешь) я бы тоже стал смотреть впервую очередь тормоза.спидометр электронный ему что мозги скажут он то и покажет.

В самый неподходящий момент перестал работать спидометр. Проблема банальная, но неприятная, особенно, в момент длительного путешествия. Как определить причину и можно ли решить проблему самостоятельно? Разберем самые распространенные причины и возможные способы устранения.

Ремонт

В зависимости от выявленных повреждений следует осуществлять ремонт.

Датчик

Порой именно датчик становится причиной поломки спидометра. Обычно первым сигналом к неисправности является остановка одометра, отвечающего за подсчет километров, а затем выход из строя самого спидометра. В этой ситуации следует произвести замену датчика, чтобы избавить себя от диагностики всех остальных составляющих узлов.

Оборвался трос

При обрыве троса устанавливается новый гибкий вал. Перед тем, как установить вал следует проверить работу спидометра на предмет заедания. Для этого конец гибкого вала соединяют со спидометром и медленно поворачивают другой конец троса. Движение должно быть плавным без рывков и заедания.

Если при работе слышен стук или вибрация, то причины вызваны:

• неверным присоединением гибкого вала;
• плохим закреплением гайки;
• отсутствием смазки на тросе;
• попаданием грязи в посадочное место под трос.

После устранения выявленных поломок, спидометр восстанавливает работу. Если этого не произошло, то его придется заменить полностью.

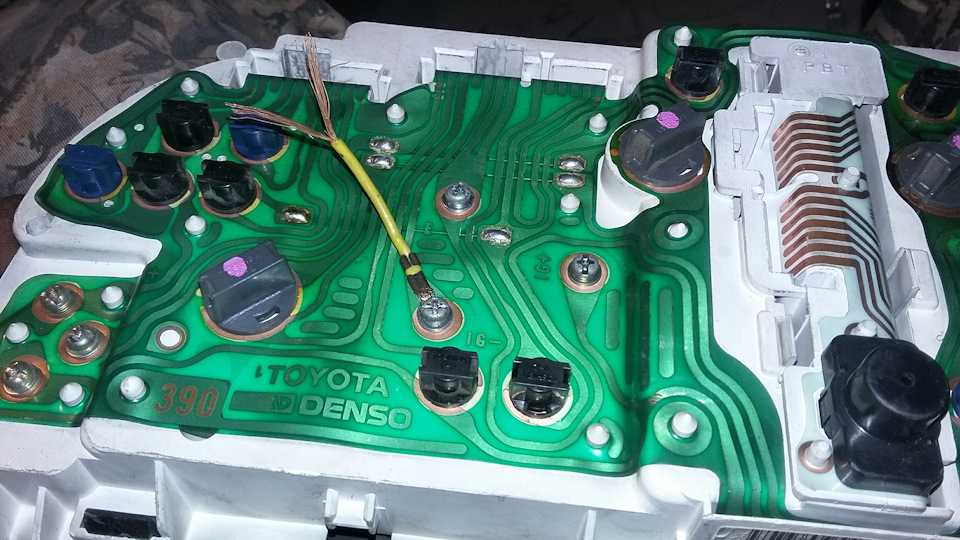

Проводка

Нарушение в работе прибора может быть вызвано плохим соединением проводов или их разрушением. При выявленных повреждениях разорванные провода следует спаять или заменить, а плохое соединение устранить дополнительным обжимом и зачисткой контактов.

Шестеренки

В основном шестерни выполняются из пластмассы, что приводит к истиранию зубьев или их слому. Если они сломались, то слышен звук похожий на жужжание. Заменить их несложно, достаточно снять приборную панель и произвести замену.

Тойота Королла считается бестселлером автомобилестроения и занесена в Книгу Рекордов Гиннеса, как самая продаваемая модель в мире. Toyota Corolla девятого поколения, получившая обозначение Е 120, увидела свет в 2000 году. Продажи стартовали в 2001 году. Corolla девятого поколения выпускалась до 2006 года в исполнениях седан, хетчбэк и универсал. Автомобили марки Тойота пользуются большой популярностью во всем мире, благодаря имиджу бренда, как самого надежного и живучего. Верна была традициям и Королла Е120, подарив многим, беззаботные годы владения. Но все, же некоторые «болячки» не смогли обойти стороной. Но обо всем по порядку.

Как установить причину

Для определения причины поломки спидометра следует проводить поэтапную диагностику всех составляющих компонентов:

• замена предохранителя F19. Перед заменой следует установить причину его сгорания. Возможно, она кроется в коротком замыкании системы электропроводки;
• проверить контакты на предмет следов окисления. При необходимости очистить от налета и грязи;
• провести прозвон проводов при помощи мультиметра;
• произвести замену датчика или индикатора;
• осуществить замену прибора или приборной панели на заведомо исправную.

Порой новая приборная панель обходится значительно дешевле замены вышедших из строя элементов.

Подключение индукционных датчиков скорости и датчиков системы ABS

Подключение КУ к индукционным датчикам скорости, а также к датчикам системы ABS производится через формирователь импульсов датчика скорости АВЛГ 816.28.00.00. Формирователь импульсов предназначен для преобразования синусоидального сигнала датчика скорости в прямоугольные импульсы с дополнительным делением частоты на 5. Синусоидальный сигнал индукционного датчика или датчика ABS с уровнем 250-300 мВ подается на сигнальный провод экранированного кабеля входа формирователя. Выходной сигнал прямоугольной формы с уровнем лог. «1» амплитудой 5В поступает на 3 контакт разъема «В» КУ. При необходимости уровень входного сигнала может быть подрегулирован подстроечным резистором, который стоит в формирователе импульсов датчика скорости АВЛГ 816.28.00.00.

Следует иметь в виду, что при малых скоростях до 20 км/час амплитуда сигнала индукционного датчика мала и при этом возникает погрешность измерения скорости и пути, поэтому мы рекомендуем менять индукционные датчики скорости, устанавливая импульсные датчики скорости, которые более точные.

Самые распространенные поломки

Из строя может выйти, как спидометр — показывающий скорость, так и одометр — счетчик километража. Неполадки могут проявляться в различных вариантах, это неподвижная стрелка на приборе, посторонние шумы в приборной панели или неверные показания во время движения. Причины поломок у механических и электронных спидометров различаются.

Механический

Механические приборы делятся на виды:

• стрелочные — состоит из металлической пластины с нанесенной шкалой и стрелки указывающей скорость движения;
• ленточные — окрашенная лента на размеченной шкале показывает скорость;
• барабанные — индикатором является лента, движущаяся между катушками и указывает скорость на размеченной горизонтальной шкале.

До сих пор в автомобилях встречаются спидометры стрелочного типа. Состоят они из червячного узла с вращающейся шестерней, тросиковым приводом, магнитного элемента. Сопутствующим элементом, соединенным с тросиком, является одометр, который считает километраж.

Принцип работы основывается на вращении вторичного вала коробки передач, которое провоцирует движение троса. В свою очередь, трос соединен с магнитом, который приводит в движение стрелку путем «утягивания» металлической пластины.

Неисправности

Причиной выхода из строя механического спидометра может быть:

• залипание стрелки;
• износ шестеренок;
• обрыв тросика;
• окисление контактов и разрыв соединительных проводов;
• выход из строя электронной системы приборной панели.

Практически любая проблема может быть устранена самостоятельно, если правильно выполнена диагностика и установлена причина.

Электронный

Отсутствие механической связи между показаниями приборной панели и вторичной валом коробки передач характеризует электронный спидометр. Работа осуществляется при помощи датчиков: оптоэлектронного и безтросового.

Возможные проблемы выхода из строя:

• нарушение работы приборной панели, датчика скорости, электронной начинки спидометра;
• разъединение проводов и нарушение их целостности;
• окисленные или грязные разъемы;
• блокирование системы, неверно установленный чип-тюнинг.

Диагностику можно осуществить самостоятельно или обратиться за профессиональной помощью в автосервис.
