Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

Стандартная европейская разводка выводов.

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Замена штатной магнитолы Ауди А6 С5 в техцентре «НИВЮС»

Заводские магнитолы могут иметь различные крепления. Если речь идет о выдвижном креплении, то демонтаж аппаратуры займет немного времени. Однако без специального ключа выполнить работу будет очень тяжело, при этом существует вероятность повредить крепления и приборную панель. У нас имеются все необходимые инструменты, которые позволят безопасно извлечь старую технику и установить на ее место новую.

Также магнитола может иметь быстросъемное крепление – его можно определить по наличию четырех или двух отверстий, которые можно найти на лицевой стороне. Стоит учитывать, что в багажном отсеке (с левой стороны за облицовкой) может находиться дополнительный усилитель.

Замена штатной магнитолы Ауди А6 С5 выполняется следующим образом:

• Прежде всего, снимается минусовая клемма с АКБ.
• Снимаются ручки управления, а также декоративные шайбы, которые располагаются под ними.
• С помощью небольшой отвертки отжимаются фиксирующие пружины на осях ручек.
• Демонтируется передняя панель. В пазы вставляются выступы фиксаторов с обратной стороны панели. Причем, выступы фиксирующих пружин должны располагаться сверху и смотреть в направлении лицевой панели.
• Выкручиваются винты около осей управления, после чего снимаются крепежные скобы.
• Штатная магнитола извлекается из приборной панели.
• С тыльной стороны электроприбора отсоединяются все разъемы (на антенну, динамики, массу и т.д.).
• Далее выполняется установка новой магнитолы:
• Соединяются разъемы, которые находятся с тыльной стороны прибора.
• Магнитола помещается в полость приборной панели, при этом ее фиксируют на заднем упоре.
• Около осей ручек управления устанавливаются крепежные скобы и фиксируются винтами. Причем, их не следует слишком усердно затягивать.
• На фиксирующие пружины устанавливается передняя панель. Используя узкую отвертку необходимо нажать на выступы пружин, чтобы зафиксировать панель.
• Декоративные шайбы надеваются на оси ручек управления.
• Надеваются непосредственно ручки управления.
• Минусовая клемма подсоединяется к аккумулятору.

После подобной операции, возможно, потребуется произвести настройку антенны. Для этого необходимо включить какую-нибудь слабенькую станцию на средних волнах и посредством отвертки прокручивать винт настройки антенны, пока сила сигнала не будет максимальной.

Преимущества техцентра «НИВЮС»

1. Штат укомплектован квалифицированными специалистами, которые имеют опыт в проведении подобных работ.
2. В техцентре имеются все необходимы инструменты для замены штатной магнитолы Ауди А6.
3. Работы выполняются быстро и качественно – процесс занимает около часа.
4. Предоставляется гарантия на выполненные работы.
5. Разумные цены на все услуги.

Если вы решили заменить штатную магнитолу на автомобиле Audi, мастера технического центра «НИВЮС» рады предложить свои услуги. Мы работаем без выходных!

Мы знаем все о ремонте автомобилей АУДИ. Доверяя свое АУДИ нам, вы вверяете его профессионалам с более чем 15 летним стажем работы.

Штатная магнитола Ауди А6 способна существенно расширить возможности авто, вернее, сделать их доступными для использования

По этой причине перед выбором и покупкой понравившейся модели стоит обратить внимание на распиновку (особенности разъема, например, на С5 и С4) и поддерживаемые функции

Снять и подключить аудиосистему можно без соответствующих навыков. Однако это больше справедливо для полностью стандартизованных версий.

Автомобиль Audi A6

Выбор модели

В силу довольно развернутой функциональности и высоких требований к таким системам стоит обстоятельно подойти к выбору модели. Для этого сначала потребуется ознакомиться со всеми доступными предложениями.

Прежде всего, определитесь со стандартом будущей системы. В продаже предложены 1-диновые и 2-диновые модели. Второй стандарт более новый и предлагает широкие возможности, при этом, безусловно, дороже стоит. Визуально это довольно просто сделать. Первые – аудиоустройства, которые устанавливались лет 10 назад, 2 дин – это мультимедийное автомобильное аудио с дополнительным набором функций. Например, магнитола Ауди А6 С4 может быть двухдиновой и однодиновой.

В момент выбора стоит осмотреть предусмотренное место установки, аудиосистемы разных стандартов, рассчитаны на разные размеры:

• 1 дин – 150*80 мм (ширина/высота);
• 2 дин – 180*100 мм (ширина/высота).

Audio Chorus

Модель Chorus – однодиновая магнитола, которая также может быть установлена на автомобили Audi A6. Данные устройства имеют стандартный набор возможностей для классической аудиосистемы, но отличаются от многих других азиатских версий запасом надежности.

Магнитола Audio Chorus

Однако при ее подключении нередко возникают сложности, и плохо регулируется звук, так что стоит дополнительно проконсультироваться у специалистов по покупке конкретного аудиоустройства. Дело в том, что одна из серий имела заводские дефекты, по этой причине впоследствии модель была снята с производства.

8-ми разъемный монтажный блок

Данный блок реле располагается за центральным распределительным устройством. Вот его схема.

Описание схемы

1	Реле электромагнитных клапанов — ABS с ESP — J106
2	Реле вентилятора радиатора (2-я скорость) — J101
3	Реле вентилятора радиатора — J26 Реле​ прокачки​ ОЖ​ после​ выкл.​ двигателя -J151
4	Реле включения вентилятора радиатора — J138
5	Не используется
6	Реле компрессора пневмоподвески — J403 (Allroad)
7	Реле гидравлического насоса — ABS с ESP — J105
8	Реле запорного клапана охлаждающей жидкости — J541
14	Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)
15	Предохранитель 12В разъема — S184
16	Термо-предохранитель передних стеклоподъемников — S37
17	Термо-предохранитель задних стеклоподъемников — S43
18	Предохранитель блока ABS — S123
19	Предохранитель вентилятора радиатора — S42
20	Предохранитель блока управления вентилятора радиатора — S142
21	Термо-предохранитель регулировки сиденья водителя — S44 Предохранитель вентилятора радиатора — S42 (Allroad)
22	Предохранитель пневмоподвески — S110 (Allroad)
24	Термо-предохранитель регулировки сиденья пассажира — S80

Audi A4 › Бортжурнал › Установка магнитолы

Магнитолу купил, но нужно ее еще подключить). При подключении возникли некоторые сложности, однако дело было сделано, все работает наилучшим образом. Хочу описать весь процесс, может кому поможет в будущем. Делал все сам. Фото буду обзывать сверху-вниз по-очереди. Был куплен исо-разъем, самый простой с выходом из обычных проводов. Вместе с ним дали так же переходник на адио антенну. За переходник для ауди переплачивать не хотел, решил покопаться с подключением самостоятельно. Так же купил пластиковые заглушки по бокам магнитолы на переднюю панель.

Итак. В магнитоле сзади находятся 6 линейников, Разъем для подключения, выход на микрофон, антенный вход.

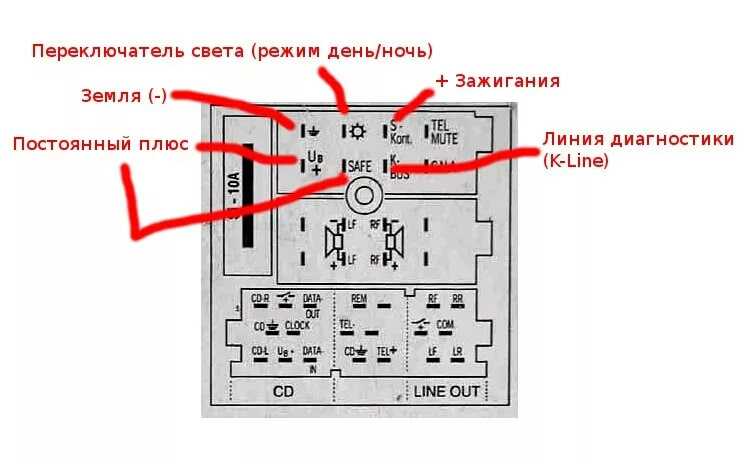

1) Подключение питания. Сдесь вопросов больших не возникло, глянул распиновку на старой магнитоле Audi Chorus (была наклеена картинка сверху) и подключал по аналогии. Понадобилось 4 контакта: земля, постоянные +12В, +12В от зажигания, и контакт регулировки яркости подсветки (когда включены габариты или свет яркость подсветки магнитолы уменьшается).

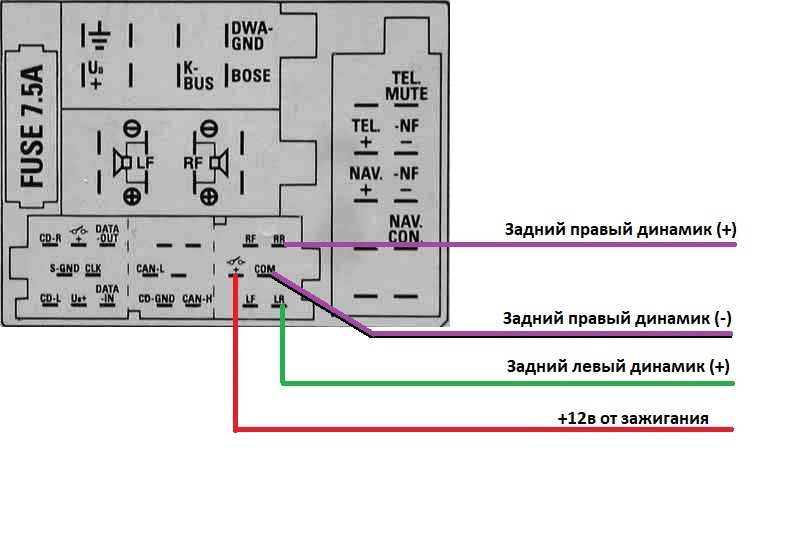

2) Подключение динамиков. С передними динамиками проблем не возникло, на ФОТО 1

это контакт В, в машине это коричневый разъем. С задними все оказалось гораздо сложнее. Все дело в том, что задние динамики подключены через активный усилитель, который надо запитывать. От магнитолы отходит контакт ant. cont.

3) Подключение радио антенны. Так как на антенну радио тоже стоит отдельный усилитель, его так же надо запитывать. Сделал я это следующим образом. К центральной жиле контакта антенны подсоединил проводок с петлей

4) Подключаем микрофон в соответствующее гнездо. Микрофон я вывел за рулевое колесо

Заматываем все подключения изолентой, чтобы ничего не отсоединилось и не развалилось)). Все в сборе

Источник

Видео разбор распиновки автомагнитолы

Где можно взять код магнитолы Ауди А6, чтобы ее разблокировать?

Для последующего использования нужно разблокировать устройство с помощью кода. Для начала давайте разберемся, что такое магнитола Ауди А6 С5. Выбор модели В силу довольно развернутой функциональности и высоких требований к таким системам стоит обстоятельно подойти к выбору модели.

К сожалению, высота штатной магнитолы не позволяет установить большой мультимедийный аппарат, хотя для такого случая можно воспользоваться моделью с выездным экраном. Сам процесс замены автомагнитолы не займет у вас много времени. Штатная магнитола довольно легко снимается, новая устанавливается на ее место и фиксируется при помощи рамки.

Теперь процесс подключения займет считанные секунды. После того как сняли все, перечисленное выше, откручиваем два винта слева и справа от кнопки аварийки. Берем облицовку у центральной консоли и аккуратно тащим на себя и вверх, вуаля, облицовка в руках, и полный доступ к нашей 1 din рамке.

Чтобы снять саму рамку, нужно открутить четыре винта отмечено и отсоединить воздуховоды. Вынимаем из старой рамки кнопку аварийки, подстаканник и у кого что, блок кнопок или отделение для мелочи как у меня. Есть нюанс, все выше перечисленное в рамке 2 din не фиксируется, так как на ней нет пластиковых зажимов как на старой рамке.

Штатная магнитола Audi A6 (1998-2004) Android 4.4.4 W2-M102

При этом есть разъем для установки внешнего 3G-модема. К преимуществам можно отнести простую установку в штатный разъем без каких-либо рамок. Ее преимущества по сравнению с предыдущей моделью в наличии встроенного 3G-модема и отсутствии GPS.

Это отражается на навигационной функциональности, вернее, на точности навигации, так как, например, при покупке пакета МТС для навигаторов к спутниковому позиционированию добавляется сигнал от мобильных антенн.

Это возможно только при условии подключения к современной мобильной навигационной инфраструктуре. Снять тесты по качеству навигации можно самостоятельно с помощью пакетов разных провайдеров.

Особенности установки При установке штатной аудиосистемы на Ауди А6 не требуется монтаж дополнительных рамок, так как место установки и крепления идеально подходят друг к другу. В результате при правильном выборе модели подключить аудиосистему можно самостоятельно.

Сначала демонтируем штатную рамку и магнитолу с климатом, но здесь все не так просто, так как для этого нужно снимать всю консоль, и постепенно все снимать.

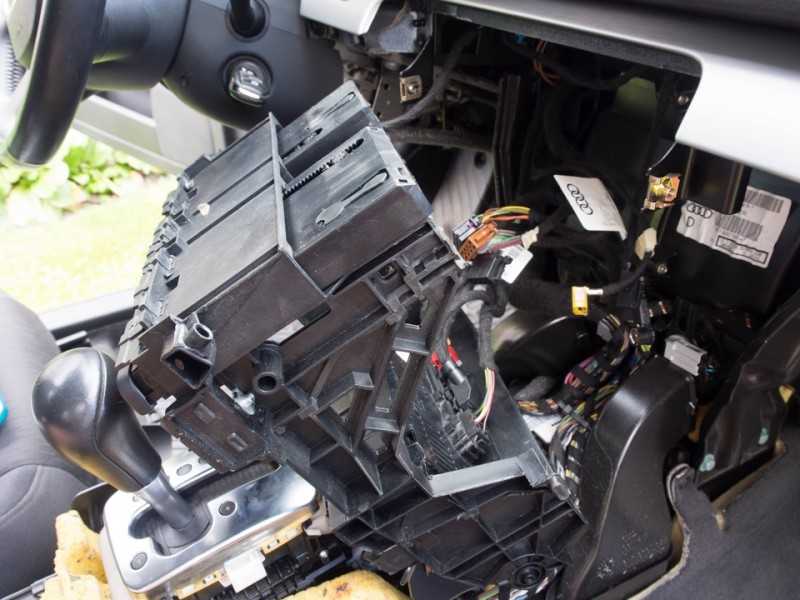

Ну вот мы и все сняли, вид конечно не фонтан но по другому никак. Далее мы начали работать с основной консолью, для этого нам понадобилась бор-машина и креативность.

С консоли мы все демонтировали, сняли основную рамку в которой была магнитола и климат, и разрезали пластик который разделял эти два блока: Теперь у нас появилось место в которое можно монтировать большую магнитолу 2 Din.

• Подключение автомагнитолы pioneer deh p4800mp



• Как включить aux на магнитоле kenwood kiv 700



• Как поставить магнитолу 2 din



• Подключение кнопок на руле к китайской магнитоле тойота ярис



• Какой разъем магнитолы на шевроле лачетти

Меры предосторожности

Рассмотрев этапы снятия механизма, а так же изучив список основных инструментов, которые понадобятся при выполнении процедуры, обратим внимание на меры осторожности. При выполнении снятия штатной магнитолы нужно соблюдать определенные меры безопасности, а именно:

Плюсы самостоятельного снятия магнитолы:

Плюсы самостоятельного снятия магнитолы:

• Вы будете знать расположение проводов, и в случае поломки сможете с легкостью заменить нужную деталь;
• Экономия денежных средств;
• Экономия времени на поездки в автосалон.

Таким образом, как мы видим процесс снятия магнитолы в автомобилях Audi достаточно легкий процесс, который не требует больших усилий. Не смотря на то, что современные авто звуковые системы усовершенствуются с каждым годом, механизм снятие остается достаточно простой и занимает минимум времени, достаточно просто ознакомится с инструкцией по эксплуатации. Что касается процесса подключения аудиосистемы, то этот процесс займет больше вашего времени и сил, но об этом мы с вами уже поговорим в следующий раз.

Замена Штатной Магнитолы На Audi А6 С5

Audi a6 магнитола у нас появилось место в которое можно монтировать большую магнитолу 2 Din. Следующим шагом нам нужно было закрепить к основной рамке блок климат контроля, он был закреплен с помощью хитрих скоб и креплений с помощью болтов.

Крепления должны быть плотными так чтоб при нажатии на кнопки климата он не двигался.

Климат был audi a6 магнитола на нужное расстояние, чтоб влезла переходная рамка, это так примерка по зазорам: Климат как видите стал немножко с зазорами, но в дальнейшем это мы исправили. К основной рамке мы закрепили большую шахту под мультимедийную магнитолу, чтоб она могла смело демонтироваться.

Subaru Forester года сохранила сборку предшественников, но сейчас имеет более решительный костюмчик. Замена свечей зажигания на Subaru Forester.

Audi A4 › Бортжурнал › Замена магнитолы Concert на RNS-E (часть 2)

Наконец-то начал процесс по замене магнитолы. В первой части я расписал что и где я покупал. В этой напишу как менял. Весь процесс у меня занял часа 3 или 4. Если бы я еще раз менял, то управился бы гораздо быстрее.

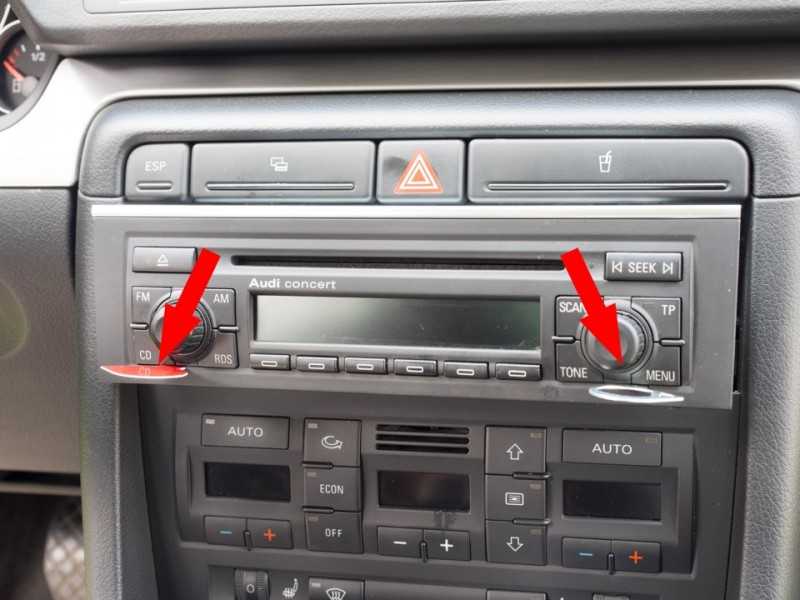

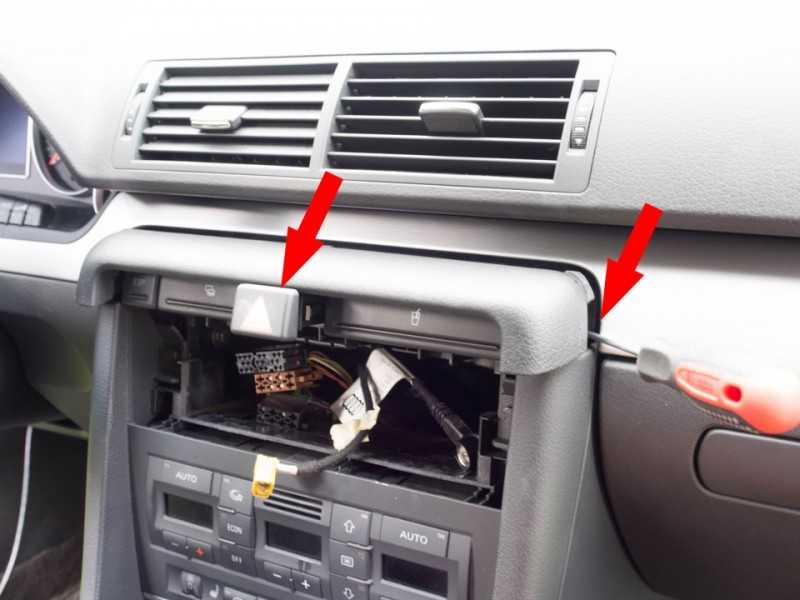

Первым делом надо разобрать всю переднюю часть обшивки, снять 1-din консоль и заменить ее на 2-din. Начинаем с магнитолы — вставляем два ключа в указанные места, тянем на себя и вытаскиваем магнитолу.

Аккуратно вынимаем кнопку аварийного сигнала и отсоединяем сзади нее провод. А так же тоненькой отверткой открепляем верхнюю часть панели.

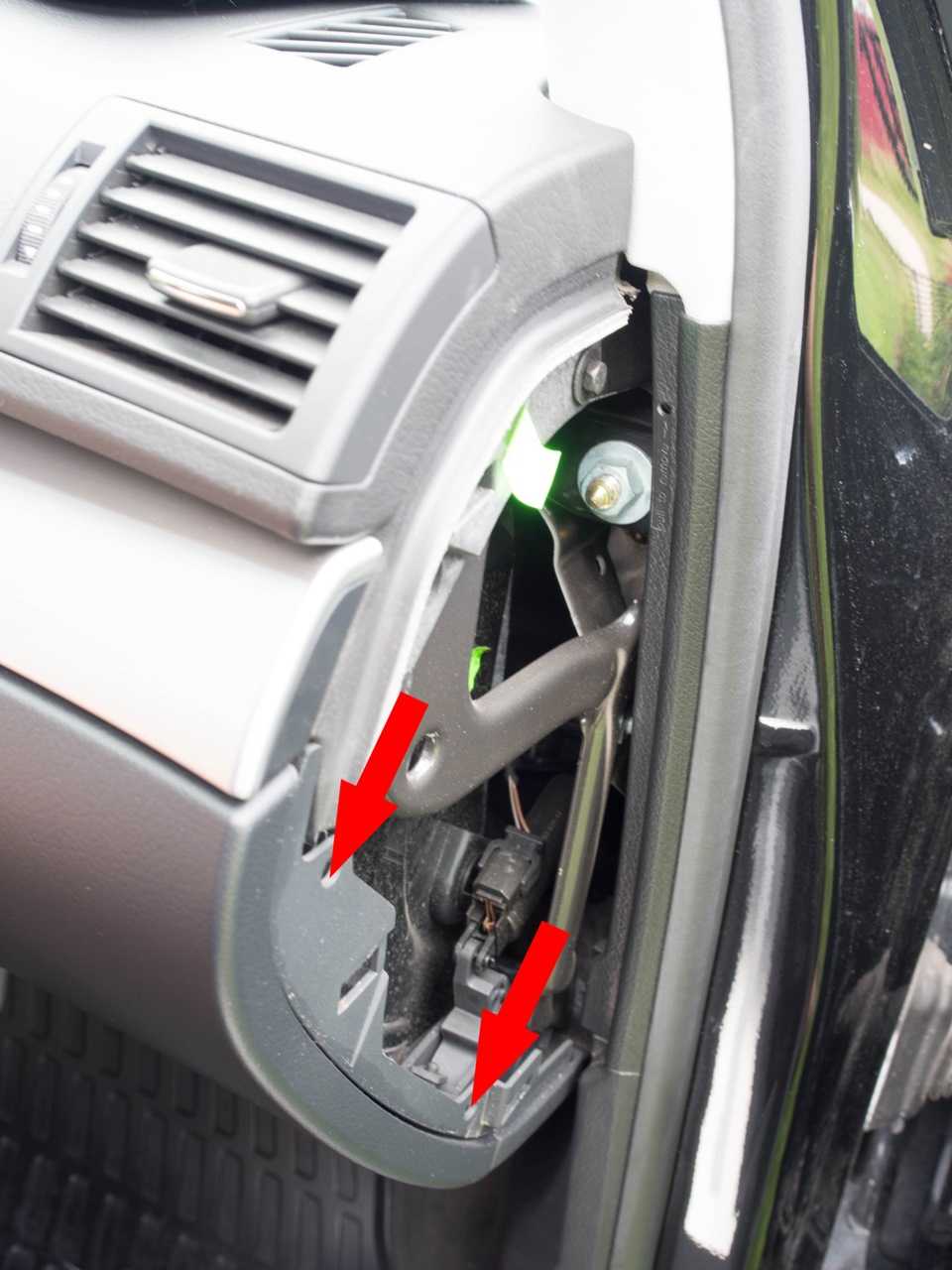

Дальше отсоединяем боковые панели с пассажирской и водительской стороны. Сразу же откручиваем болты, которые держат бардачок (со стороны пассажира) и панель со стороны водителя.

Снимаем бардачок. Всего его держит 5 болтов. Три внутри и два снизу. Сначала лучше открутить нижние с закрытым отсеком. Аккуратнее снимайте панель — за ней провод, который надо отсоединить.

Снимаем панель со стороны водителя. Ее держат два болта снизу, отсоединяем разъем VAG. Теперь переходим к подлокотнику. Он крепится всего лишь одним большим болтом. Откручиваем его, заодно можно сразу открутить соседние два болта поменьше.

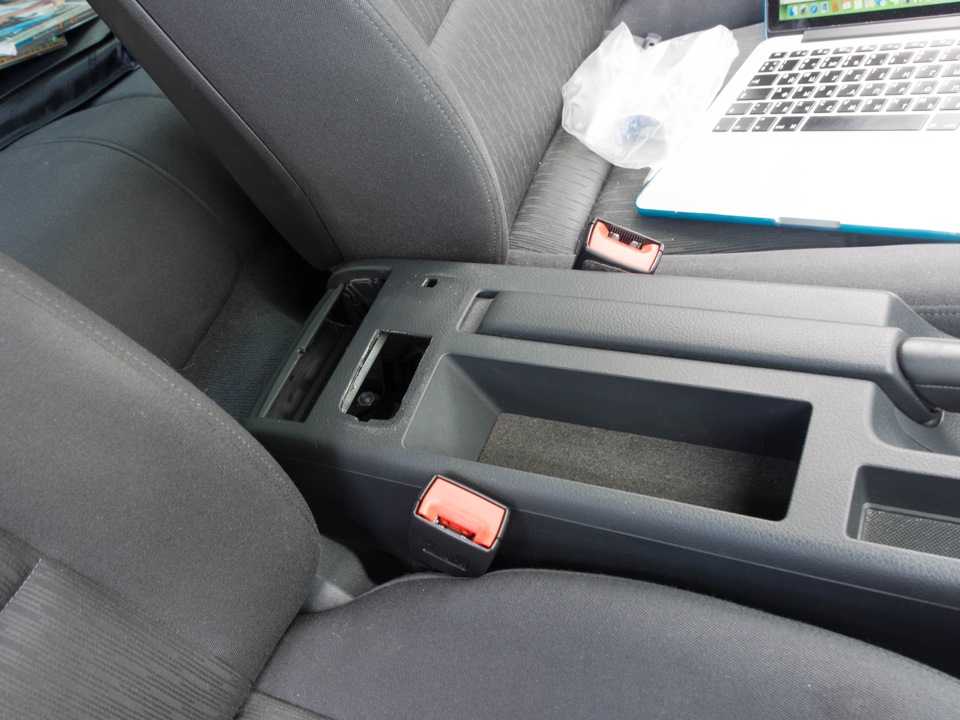

Отсоединяем подлокотник и отсоединяем сзади разъем.

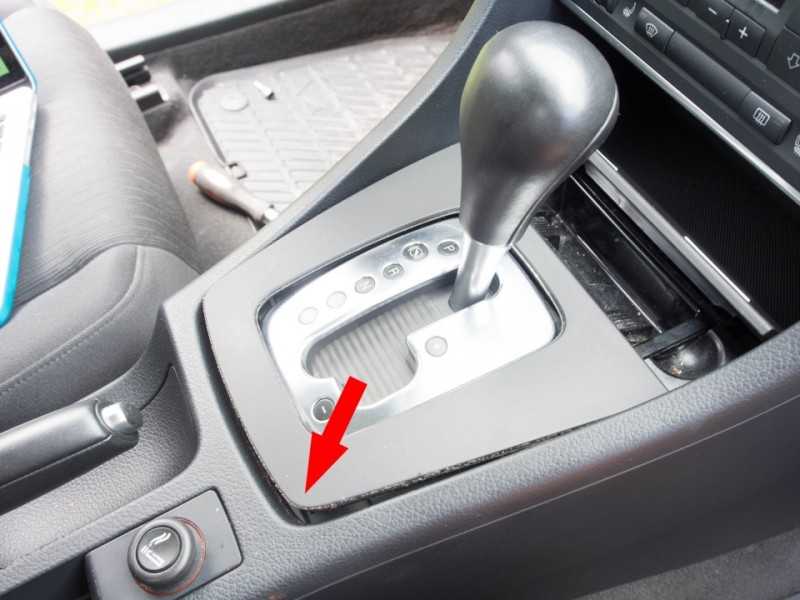

Продолжаем разбирать салон. Поддеваем в указанном месте и снимаем крышку у ручки переключения передач.

Откручиваем болты, держащие пепельницу.

Вынимаем его. Мне пришлось немного сдвинуть обшивку, чтобы достать пепельницу. Это, наверное, единственная часть всей разборки, которая добавила мне значительно проблем. Вытаскивать надо аккуратно, т.к. крышка постоянно открывается и ее легко поцарапать.

Сзади пепельницы есть разъем, который надо отсоединить. Так же вытаскивается небольшая панелька за пепельницей. Закругленную часть панели надо будет срезать, иначе она не войдет обратно после установки 2-din консоли.

Откручиваем эти болты.

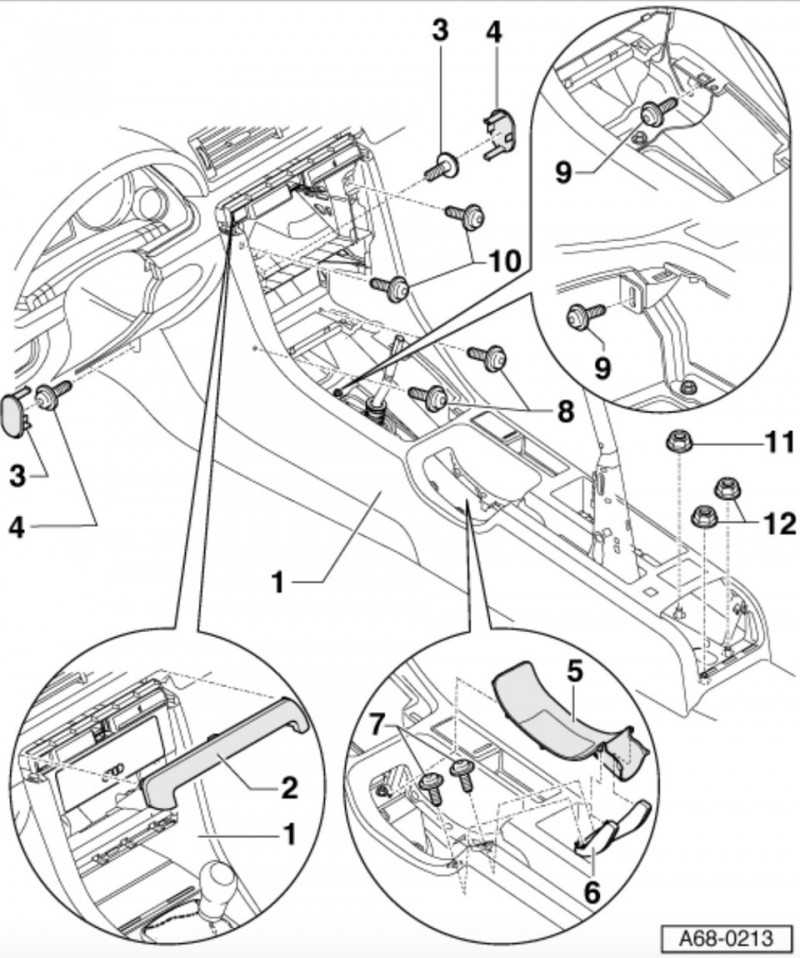

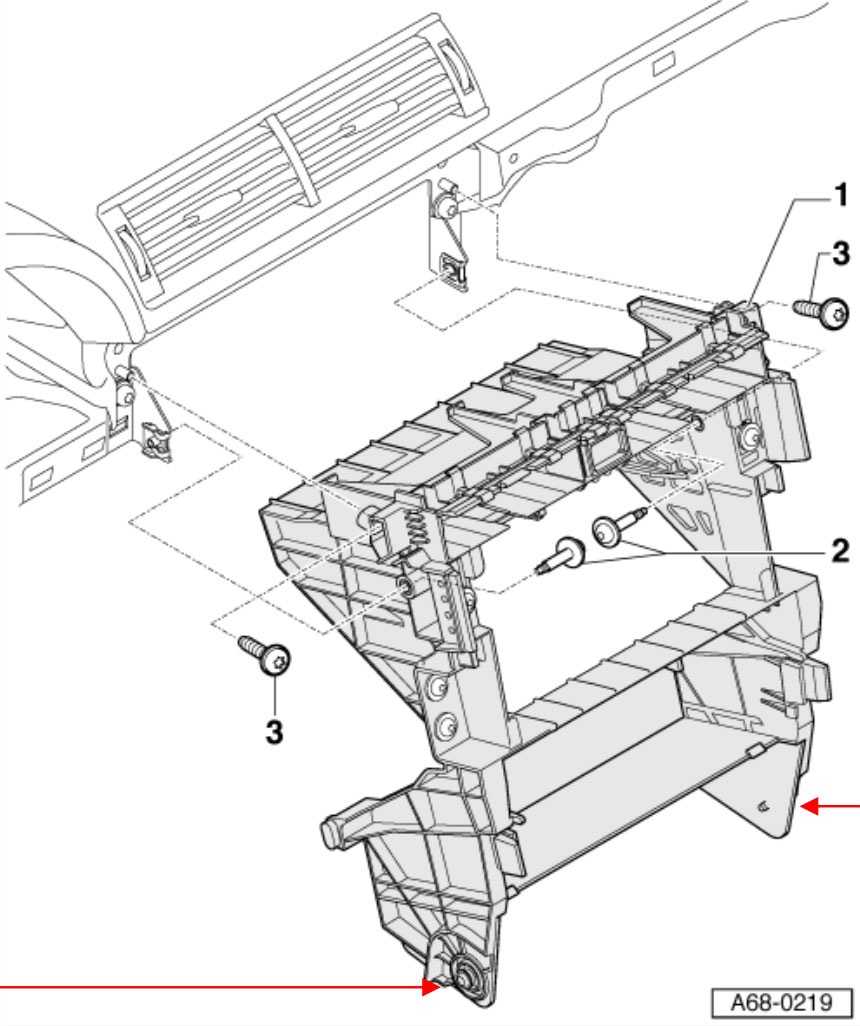

Нашел хорошее изображение что и где надо откручивать, чтобы снять панель.

Когда откручены все болты, то надо панель двинуть в сторону задних сидений и аккуратно вытащить из машины.

Осталось заменить центральную консоль с 1-din на 2-din. Откручиваем все болты согласно этой схеме:

Снимаем консоль и вытаскиваем блок управления климат контролем, не забыв отсоединить все провода.

У меня на консоли была кнопка ESP, подстаканник и отсек для карточек. Они все вытаскиваются очень легко, надо лишь нажать на защелки сверху. Так же вставляются в новую консоль. И начинается сборка в обратном порядке.

Несколько советов — первым делом я прикрутил консоль 2-din. Большую панель сверху надо обрезать, т.к. она упирается в консоль. К сожалению, я забыл сфотографировать те части, которые надо срезать. Резать можно смело, т.к. все части будут скрыты.

После того как прикручены все панели, можно вставлять блок управления климатом и RNS-E. Все провода подключатся без каких-либо проблем. Перед тем как окончательно защелкнуть новую магнитолу, стоит убедиться что все работает, включив зажигание. Если загорелись все лампочки и заиграло радио, то можно смело задвигать RNS-E до щелчка в консоль. На этом установка закончена.

Т.к. RNS-E у меня была с Audi A3, то необходимо было сделать кодирование через VAG-COM в модуле навигации (или радио). После этого RNS-E стала правильно реагировать на зажигание — если вытащить ключи, то магнитола выключается. Изначально приходилось выключать магнитолу самому.

Особенности установки

При установке штатной аудиосистемы на Audi А6 не требуется монтаж дополнительных рамок, так как место установки и крепления идеально подходят друг к другу. В результате при правильном выборе модели подключить аудиосистему можно самостоятельно. При этом ее потребуется разблокировать, так как после инсталляции на экране появится надпись «SAVE», далее потребуется раскодировка (код входит в комплект поставки нового устройства).

Для последующего использования нужно разблокировать устройство с помощью кода. Выполните действия по следующей инструкции (см. фото):

• Включите магнитолу;
• Введите код, чтобы на дисплее он отразился корректно;
• При появлении надписи «SAVE» нажмите клавиши FM и DX (переход в сервисный режим) и удерживайте их до появления числа 1000;
• Нажмите клавиши FM и DX и удерживайте до включения устройства.

Где можно взять код магнитолы Audi А6, чтобы ее разблокировать? Это серийный номер, он есть в документации, его можно снять у похожей модели или запросить в одном из ближайших официальных сервисов.

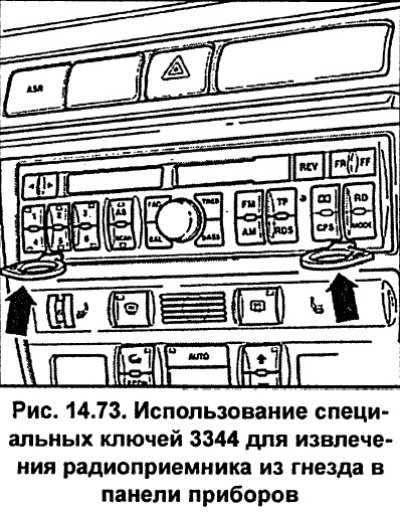

Как снять магнитолу для замены в автомобиле Audi

Обязательно не забыть отсоединить динамики и подсоединенные антенны во избежание повреждения провода. Следом нужно вынуть звуковую коробку. Этапы снятия магнитолы в автомобиле Audi с выдвижным механизмом В выдвижном креплении все намного проще.

В комплект должны входить специальные плоские пластины, которые вставляются по бокам магнитолы и с помощью хаотичных движений вытягиваются вместе с аппаратом. У кого нет таких платин, пользуются аналогичными подручными средствами.

Но это не рекомендуется и является строгим нарушением техники безопасности.

Все действия нужно выполнять аккуратно, чтобы не повредить корпус и экран вашего музыкального оборудования. Так как покупка новых деталей достаточно дорогое удовольствие. Это относится как к выдвижному так и к съемному креплению.

Одно неаккуратное движение может испортить аппарат и оставить неприятные ощущения. Вернувшись через 10 минут увидел, как этот горе-мастер ковыряет ножом в отверстии под ключ, в остальных уже торчат какие-то железки, даже отдаленно не напоминающие стандартные ключи… Описывать, что я сделал с этим мастером не буду, ибо… Просто не буду… В общем крепления погнуты, стандартными ключами уже не прославишься, магнитола выниматься не хочет ни в какую!

Winca C102

Специально разрабатывалась для Audi A6 (1997-2004), поэтому поддерживает весь набор функций. Первое впечатление производит отзывчивая 8-дюймовая сенсорная панель с приятным дизайном. С технической точки зрения Winca C102 – это полноценное встроенное устройство с расширенным набором функций, оснащено процессором ARM Cortex A8 (что очень солидно), музыку и фильмы воспроизводит с флеш-накопителей и дисков.

Штатная магнитола Winca C102

В классический набор возможностей входит GPS, полный набор мультимедиа, подключение спутникового ТВ

Обратите внимание, что это не Андроид-система, и не поддерживаются мобильные стандарты. Соответственно, дополнительные возможности навигации

При этом есть разъем для установки внешнего 3G-модема. К преимуществам можно отнести простую установку в штатный разъем без каких-либо рамок. Стоимость такого устройства составляет около $600.

На какие функции можно рассчитывать при установке фирменной аудиосистемы?

Для начала давайте разберемся, что такое магнитола Audi А6 С5. Это аудиосистема, которая не только адаптирована под возможности марки автомобиля, но и разработана сугубо под его стандарты (несмотря на 1997-2004 год выпуска) с применением новых возможностей.

К ним относятся (в том числе, для С4 и С5):

• Возможность проигрывания различных музыкальных форматов с носителя;
• Навигация (GPS);
• Беспроводное подключение к другим устройствам (Bluetooth);
• Видеокамеры заднего вида и регистратора;
• Инсталляция медиапарктроников, датчиков давления шин и других устройств, существенно улучшающих качество или безопасность вождения;
• Наличие 3G/Wi-Fi модуля;
• Подключение через мобильную сеть к Интернету и получение сигнала TV.

Штатная магнитола Audi А6 С5

Иными словами, под фирменной аудиосистемой подразумевается устройство мультимедиа со всем набором вполне современных функций. В данном случае можно рассчитывать и на ставшее доступным расширение функциональности, например, на установку датчиков, видеокамер, сенсорных дисплеев и других элементов современной комфортной езды. Штатная магнитола Audi А6 С5 становится полноценным головным устройством, управляющим дополнительными опциями и поддерживающим мобильное подключение.

Этапы снятия магнитолы в автомобиле Audi со съемным механизмом

При снятии магнитолы со съемным механизмом нужно выполнить ряд последовательных этапов. Выполним следующие действия по указанному порядку:

• Прежде чем выполнять действия связанные с электропроводкой обязательно нужно выключить зажигание автомобиля, отключить автомагнитолу. Чтобы не произошел сбой настроек, то отключите минусовый провод от аккумулятора;
• Снять панель крышки экрана, как показано на фото;
• Раскручиваем все ручки, декоративные элементы, которые располагаются на панели и под ней;
• Далее с помощью отвертки откручиваем пружины и снимаем панель магнитолы, как показано на следующем фото. В итоге фиксирующие пружины должны находиться сверху;
• После отворачиваются винты, и снимается крепеж и как мы видим магнитола аккуратно выходит из панели приборов.
• Обязательно не забыть отсоединить динамики и подсоединенные антенны во избежание повреждения провода.
• Следом нужно вынуть звуковую коробку.

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Установка

Панели некоторых штатных автомагнитол Ауди немного шире посадочного места. Конечно, в случае со штатными устройствами такого быть не должно, но ситуация такая наблюдается. Немного доработки и все, сядет как родная.

Демонтаж центральной панели

Итак:

• Для этого сначала демонтируем центральные дефлекторы печки с помощью плоской отвертки;
• Затем вытаскиваем крутилку скорости вращения вентилятора печки, захватив плоскогубцами и потянув на себя;
• Теперь откручиваем накладку регулятора, осуществляющего контроль свежего и теплого воздуха;
• Снимаем все кнопки по центру, подковырнув аккуратно отверткой;
• Выворачиваем 10 саморезов, находящихся за дефлекторами печки.

Автомагнитола audi chorus

Непосредственно доработка

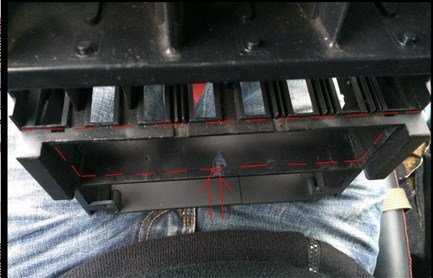

Переднюю часть рамки надо отпилить немного;

Отпиливаем переднюю часть рамки

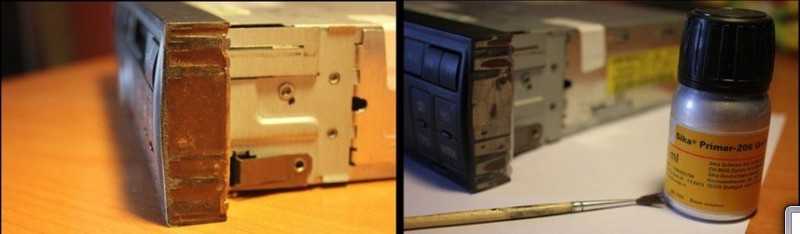

Само головное устройство тоже надо укоротить.

• Передняя панель магнитолы отсоединяется;
• Боковые крепления вынимаются;
• Вытаскивается рамка;

Доработка автомагнитолы Ауди

Панелька разбирается на свои составляющие;

Составляющие панели

• Надо подпилить напильником металлические крепления с боков;
• Той же участи подвергнуть плату по бокам, но используя уже не напильник, а мелкую шкурку (это делается очень аккуратно);
• К панели прикручиваем боковые панели, убирая с каждого края по 2-3 мм;
• Собираем все обратно.

Доработанная панель

Переходная рамка Audi A6 (C5) Ауди А6 Incar RAU6-05

Переходная рамка Audi A6 (C5) номер RAU6-05 подходит для установки 2-диновой магнитолы в автомобили Ауди А6 2001-2005 годов выпуска.

Замена старого радио на более современный аппарат, понимающий новые форматы и оснащенный модулем Блютуз, проблема с которой рано или поздно сталкивается любой владелец автомобиля выпуска первого десятилетия XXI века.

Не очень то удобно пользоваться одним радио, а что касается громкой связи, то это уже давно обязательная утвержденная законом норма. К сожалению, высота штатной магнитолы не позволяет установить большой мультимедийный аппарат, хотя для такого случая можно воспользоваться моделью с выездным экраном.

Сам процесс замены автомагнитолы не займет у вас много времени. Штатная магнитола довольно легко снимается, новая устанавливается на ее место и фиксируется при помощи рамки. Единственный важный момент – подключение магнитолы к бортовой сети и подключение штатной антенны к ресиверу.

Если не подготовиться заранее, то могут возникнуть проблемы, потому что штатная разводка Audi имеет специфичный разъем, присущий только автомобилям этой марки. Для решения этого вопроса достаточно приобрести дополнительно антенный ISO переходник Audi и Адаптер рулевого управления для А/М с CAN-шиной.

Теперь процесс подключения займет считанные секунды.

Приобретая этот переходник, вы можете быть уверены, что он идеально подходит в штатное место, полностью компенсируя щели, остающиеся послу установки головного устройства стандарта 2 DIN.

Цвет и текстура рамки идеально соответствуют оригинальному цвету и типу пластика панели автомобиля. Материалом для изготовления рамки мы выбрали высококачественный ABS пластик, который прослужит вам долгие годы, не растрескается, не погнется, не выцветет.

Простота установки новой магнитолы не требует специальных навыков, но при наличии дополнительных аксессуаров (см. выше).

Совет

Переходная рамка для автомобилей Audi A6 (C5) позволит вам без особых усилий заменить заводское штатное головное устройство на современный мультимедиа аппарат стандартного 2 DIN размера. Переходник имеет цвет и фактуру пластика идентичную оригинальной.

Дополнительная информация

Переходная рамка для установки магнитолы 2din взамен оригинальной штатной в автомобили :

Audi A6 C5 (4B Facelift) выпуск 05/2001 – 04/2004 sedan Audi A6 C5 (4B Facelift) выпуск 05/2001 – 03/2005 station wagon

Параметры устанавливаемой магнитолы:Габариты корпуса магнитолы до (ширина х высота) 180 х 100 ммГабариты лицевой панели магнитолы (часть магнитолы, которая вставляется в рамку)до (ширина х высота) 173х98 мм с использованием вставки (идет в комплекте с рамкой)

до (ширина х высота) 178х102 мм без использованием вставки

Переходные рамки Incar сделаны их высококачественного ABS пластика и производитель гарантирует долгую и безупречную службу изделия.

Обратите внимание

На нашем сайте вы найдете наиболее полную информации по продукции INCAR: переходные рамки, штатные магнитолы, камеры заднего вида, видеорегистраторы, ISO-переходники и другие аксессуары.

Также последнюю информацию о новинках и многое другое. В нашем магазине продается только сертифицированный товар обеспеченный годовой гарантией.

Особенности установки

При установке штатной аудиосистемы на Ауди А6 не требуется монтаж дополнительных рамок, так как место установки и крепления идеально подходят друг к другу. В результате при правильном выборе модели подключить аудиосистему можно самостоятельно. При этом ее потребуется разблокировать, так как после инсталляции на экране появится надпись «SAVE», далее потребуется раскодировка (код входит в комплект поставки нового устройства).

Для последующего использования нужно разблокировать устройство с помощью кода. Выполните действия по следующей инструкции (см. фото):

• Включите магнитолу;
• Введите код, чтобы на дисплее он отразился корректно;
• При появлении надписи «SAVE» нажмите клавиши FM и DX (переход в сервисный режим) и удерживайте их до появления числа 1000;
• Нажмите клавиши FM и DX и удерживайте до включения устройства.

Где можно взять код магнитолы Ауди А6, чтобы ее разблокировать? Это серийный номер, он есть в документации, его можно снять у похожей модели или запросить в одном из ближайших официальных сервисов.

Audi A6 2.7 BiTurbo Quattro › Бортжурнал › FAQ Подключение штатного усилитиля к нештатной «голове»…

Итак, многие наверное сталкиваются с проблемой малого функционала штатной магнитолы и задумываются о замене на другую нештатную магнитолу. Тут у многих появляется вопрос, как заставить работать штатный усилитель.

Многие с этой проблемой едут к установщикам, которые за минутную работу берут кучу денег, короче говоря зарабатывают на не понимании владельца.

Особенно страдают владельцы аудиосистем BOSE, как все наверное знают у BOSE усилитель питает все динамики, как передние так и задние, у простых систем, только задние динамики.

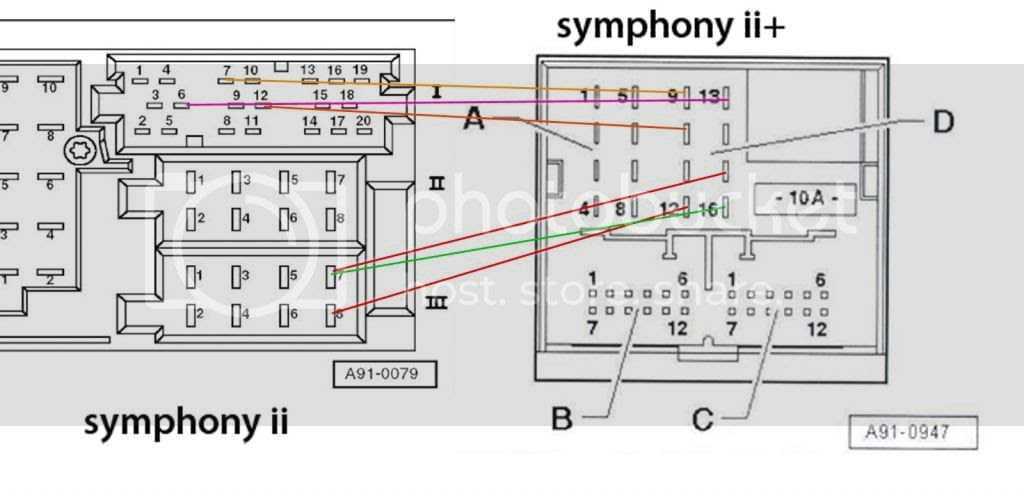

Если честно, всё настолько просто, что даже смешно. Я сталкиваюсь с этим не в первый раз, и кину вам схему подключения.

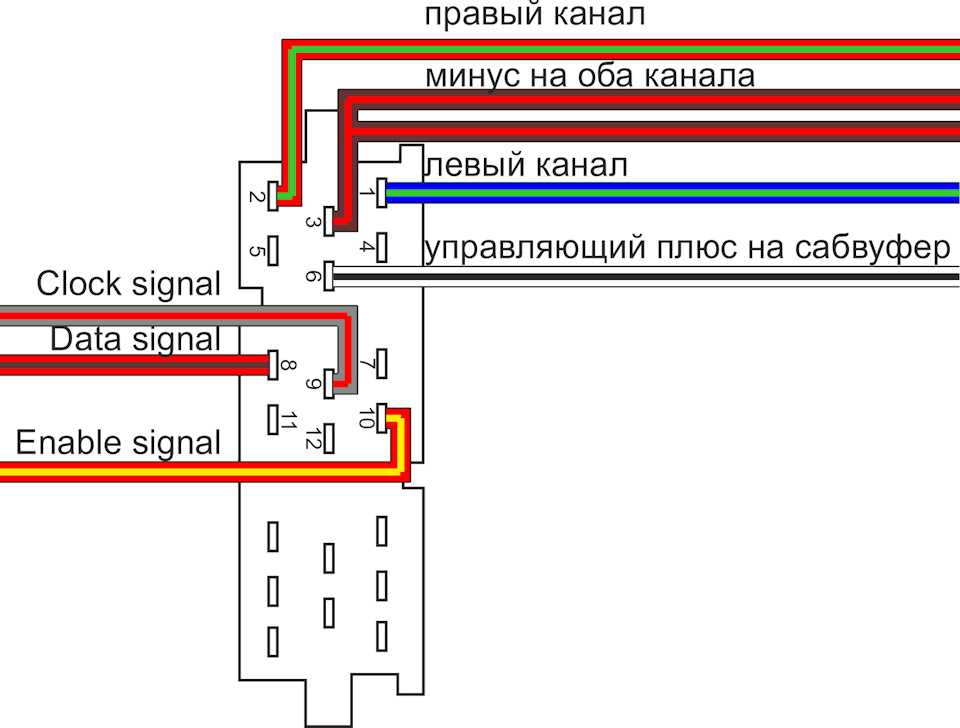

Как видно по схеме, всё что надо сделать, так это лишь взять четыре тюльпана (2 для простой акустики) и подключить их к проводке усилителя и засунуть в линейные выходы нештатной магнитолы. А так же подать питание на управляющий провод усилителя на магнитоле! И будем вам счастье!

PS При этой схеме будет работать ВСЁ — включая сабвуфер!

Удачи вам АУДИВОДЫ!

Снятие

Снимите провод «массы» с аккумуляторной батареи.

Внимание

• При отсоединении проводов от клемм аккумуляторной батареи в блоках памяти устройств управления стираются данные о записанных неисправностях, поэтому перед отсоединением проводов необходимо обратиться в мастерскую для вызова из памяти записанных в нее неисправностей. После подсоединения проводов к клеммам аккумуляторной батареи необходимо активизировать и перепрограммировать стеклоподъемники с электрическим приводом, а также положение зеркал заднего вида и сидений.
• Если в автомобиле установлен радиоприемник с кодом, то перед отсоединением проводов от клемм от аккумуляторной батареи, проверьте, что есть код для повторной активизации приемника. В противном случае ввести радиоприемник в эксплуатацию можно будет только на специализированной станции.

Вставьте два ключа в узкие щели, расположенные с двух сторон радиоприемника до фиксации ключей. Надписи на ключах должны быть расположены сверху. Ключ с надписью «Top L» надо устанавливать с левой стороны, а с надписью «Top R» — с правой стороны радиоприемника.

За головки ключей выньте радиоприемник из гнезда, стараясь не перекашивать и не тянуть его в сторону (рис. 14.73).

Отсоедините от радиоприемника электрические разъемы динамиков и антенны, а также многоконтактный разъем подачи напряжения к радиоприемнику. Если для подсоединения используются не многоконтактные разъемы, перед отсоединением разъемов промаркируйте их.
