Снятие ремней ГРМ и ТНВД

— Удлинитель бачка обывателя

— Разъем расходомера — Корпус салонного фильтра и крышку воздушного фильтра, предварительно снимаем хомут с подающего воздуховода

2. Выкрутить справа и слева болты крепления рамки радиатора 3. Откинуть рамку радиатора с радиатором вперёд 4. Повернуть колеса вправо до упора 5. В левой верхней части радиатора отсоединить хомут шланга насоса гидроусилителя и заглушить концы подходящими заглушками 6. Разъединить крепления рамки радиатора 4 шт, предварительно выдавив стопора из креплений 7. Отвести рамку с радиатором вправо ( не отсоединяя шлангов системы охлаждения ) и зафиксировать от падения проволокой. 8. Снять защитные кожухи обоих зубчатых ремней и крышку головки блока цилиндров

9. Стравить давление в системе ОЖ, открыть и закрыть пробку расширительного бачка. Слить охлаждающую жидкость в подходящую емкость (8-10 литров), открутив пробку слива, которая находится снизу автомобиля. Закрутить пробку слива

10. Ослабить болты М8 = 3 шт. на шкиве насоса гидроусилителя 11. Взяться за поликлиновой ремень двумя руками справа и слева от насоса гидроусилителя руля. Медленно потянуть поликлиновой ремень руками с усилием в -направлении стрелки- и снять его с насоса гидроусилителя руля, а затем с остальных шкивов.

12. Снять промежуточные ролики ручейкового ремня и шкив гидроусилителя 13. Установить коленчатый вал в ВМТ цилиндра 1, вращая по часовой стрелке.

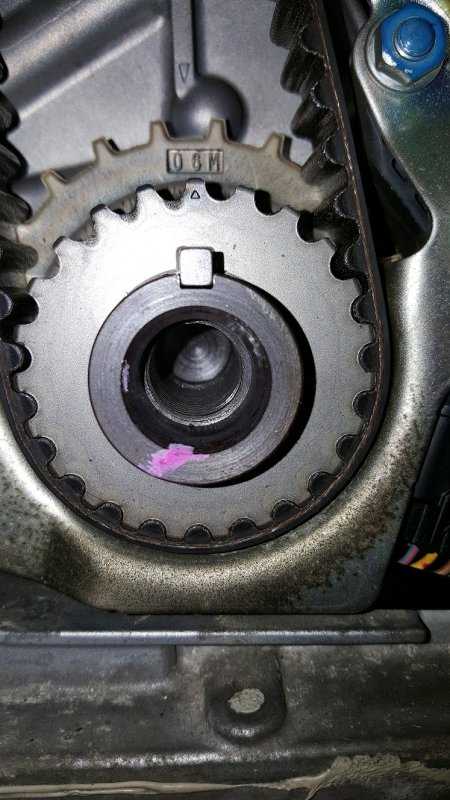

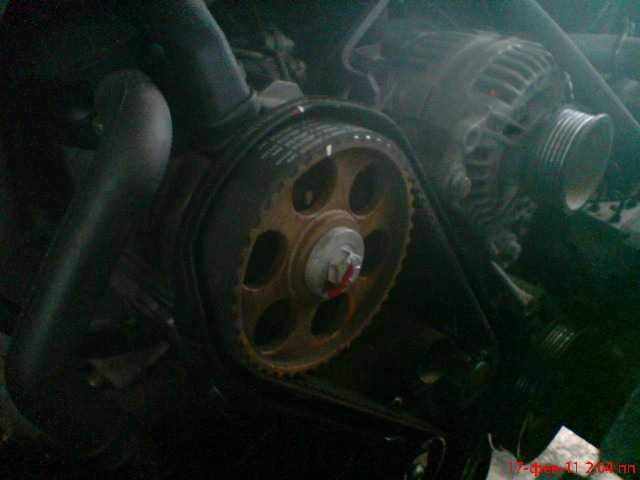

Метки -стрелки- шкива ТНВД/кронштейна -C- и маховика/картера сцепления –A ( МКПП ) или ведомого диска/картера сцепления -B- (АКПП ) должны совпадать Если совмещения всех меток нет, поверните коленвал по часовой стрелке на один оборот 14. Зафиксировать коленвал и отвернуть центральный болт, снять демпфер шкива коленчатого вала

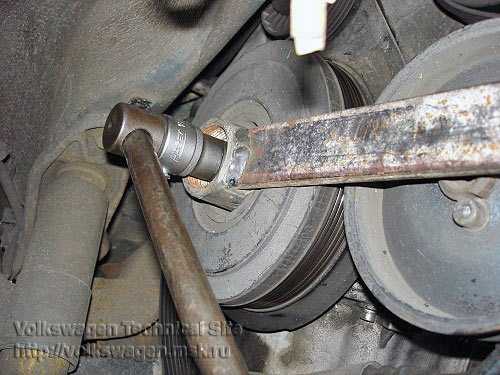

Внимание — усилие затяжки очень большое – использовать надежные способы фиксации и качественный инструмент во избежание получения травм

15. Вывернуть центральный болт демпфера крутильных колебаний 16. Ослабить четыре болта M8 крепления демпфера крутильных колебаний с зубчатым шкивом и вывернуть два расположенных напротив болта 17. Отвернуть два оставшихся болта крепления настолько, чтобы можно было отсоединить демпфер крутильных колебаний от нижней шестерни коленвала легким постукиванием молотка по головкам болтов ( использовать мягкую оправку ) 18. Снять демпфер крутильных колебаний 19. Открутить болт распредвала на 3-5 оборотов используя контропору 20. С помощью молотка и выколотки через отверстие в защитном кожухе зубчатого ремня сбить шестерню с конуса распредвала

21. Открутить два болта крепления внутренней пластиковой защиты ремня ГРМ к головке блока 22. Зафиксировать спец ключом -3036-шестерню распредвала со стороны ТНВД и отрутить болт на 3-5 оборотов 23. Открутить натяжной ролик ремня ТНВД и снять ремень ТНВД и шестерню с распредвала со стороны ТНВД

24. Снять дальний ролик ТНВД и проверить утопание шпильки в корпусе головки блока 25. Открутить четыре болта крепления масло заливной горловины на 10

26. Снять крышку клапанов, предварительно открутив четыре болта на 13 с упорными шайбами 27. Снять нижнюю часть кожуха зубчатого ремня

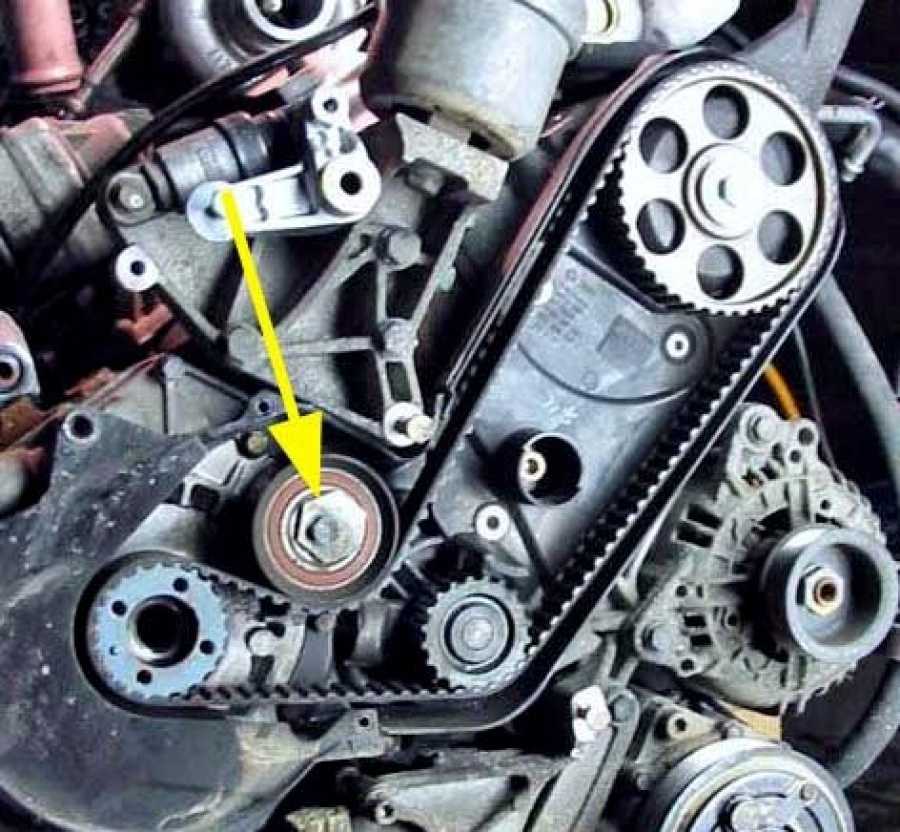

28. Пометить направление хода зубчатого ремня ( если не предполагается его замена ) 29. Разгрузить натяжной ролик зубчатого ремня при помощи накидного ключа на 32, предварительно открутив болт крепления на 13 и снять ролик

30. Снять зубчатый ремень ГРМ 31. Открутить три болта крепления помпы на 13 и снять ее 32. Снять внутреннюю пластиковую защиту ремня ГРМ

Двигатель разобран, переходим к подготовительным работам

УСТАНОВКА РЕМНЯ ГРМ И ПОМПЫ

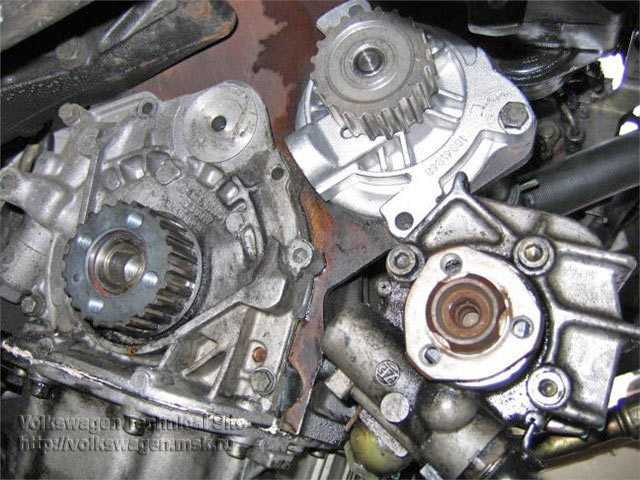

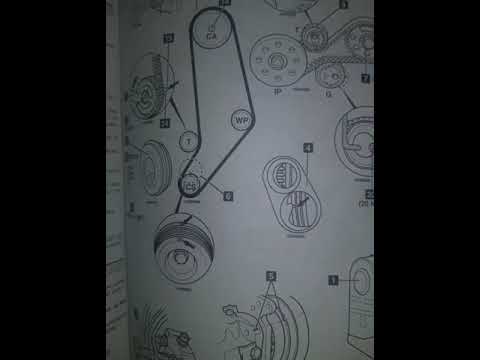

Пока все разобрано, проконтролируйте состояние сальников на распредвале и передний сальник коленвала ( в нашем случае все сальники работоспособны и не требуют замены ). Все пластиковые и металлические детали помыты. Очистите все плоскости по периметру двигателя, где будут устанавливаться новые детали. ОБЩИЙ ВИД

— вставить в прорезь распредвала щуп ( обычно = 0.40мм, или два щупа по 0.20мм)

17. Прикрутить масло заливную горловину

УСТАНОВКА РЕМНЯ ТНВД:

– Установить защиту зубчатого ремня ТНВД

Все остальные детали навесного оборудования демонтированные при разборке установить в обратном порядке. Залить охлаждающую жидкость. Открутить развоздушивающий клапан, удалить воздух из системы охлаждения.

После запуска двигателя, во время прогрева до рабочей температуры контролируем все соединения на предмет утечек жидкостей.

Устанавливаем изолирующий поддон. Делаем пробную поездку…… Замечаний нет. до следующей замены ГРМ.

Установка

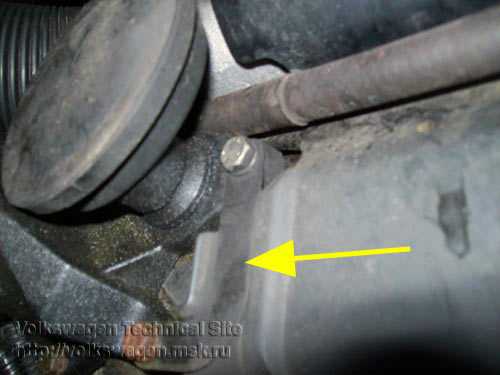

1. Через смотровое окно в коробке передач проверить совпадение метки ВМТ на маховике с соответствующей ей меткой.

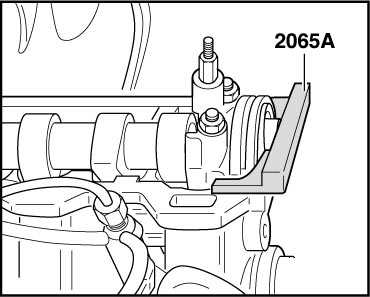

2. Заклинить распредвал установочной линейкой.

3. Отбалансировать установочную линейку: для этого повернуть заклиненный распредвал так, чтобы один конец установочной линейки лег на головку блока цилиндров. Под другим концом линейки измерить лепестковым щупом образовавшийся зазор. Щуп, равный половине измеренного размера, вновь ввести между концом линейки и головкой блока.

Провернуть распредвал так, чтобы конец линейки опустился на щуп. Второй лепестковый щуп такого же размера ввести под другой конец линейки – между линейкой и головкой блока.

4. Ослабить на 1/2 оборота болт крепления приводной шестерни распредвала.

5. Сбить с конуса распредвала приводную шестерню распредвала ударом молотка по шипу, вставленному в 6 мм отверстие кожуха зубчатого ремня.

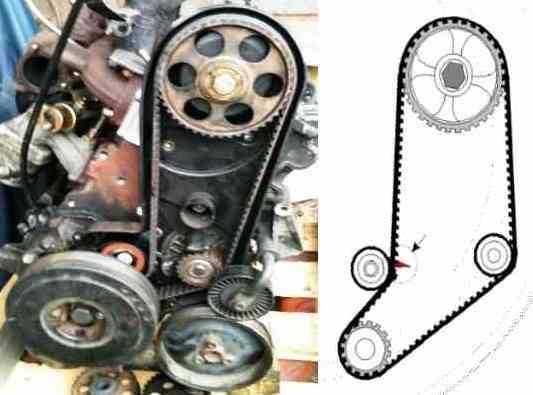

6. Надеть зубчатый ремень распредвала.

7. Установить нижний кожух зубчатого ремня.

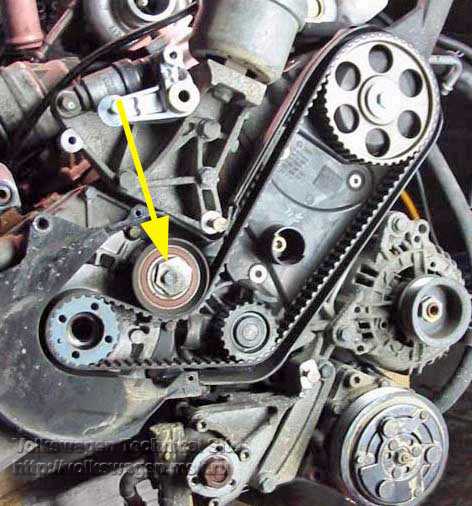

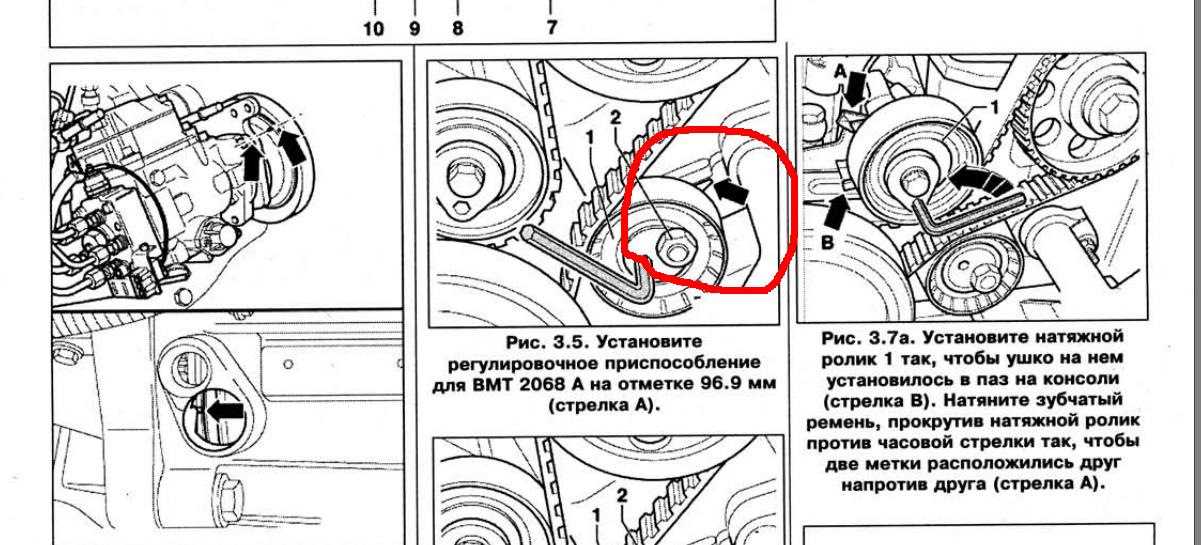

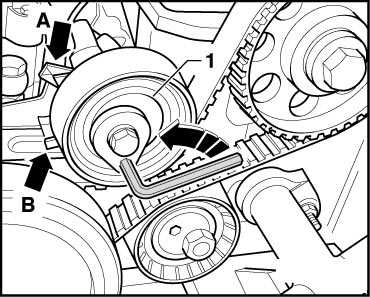

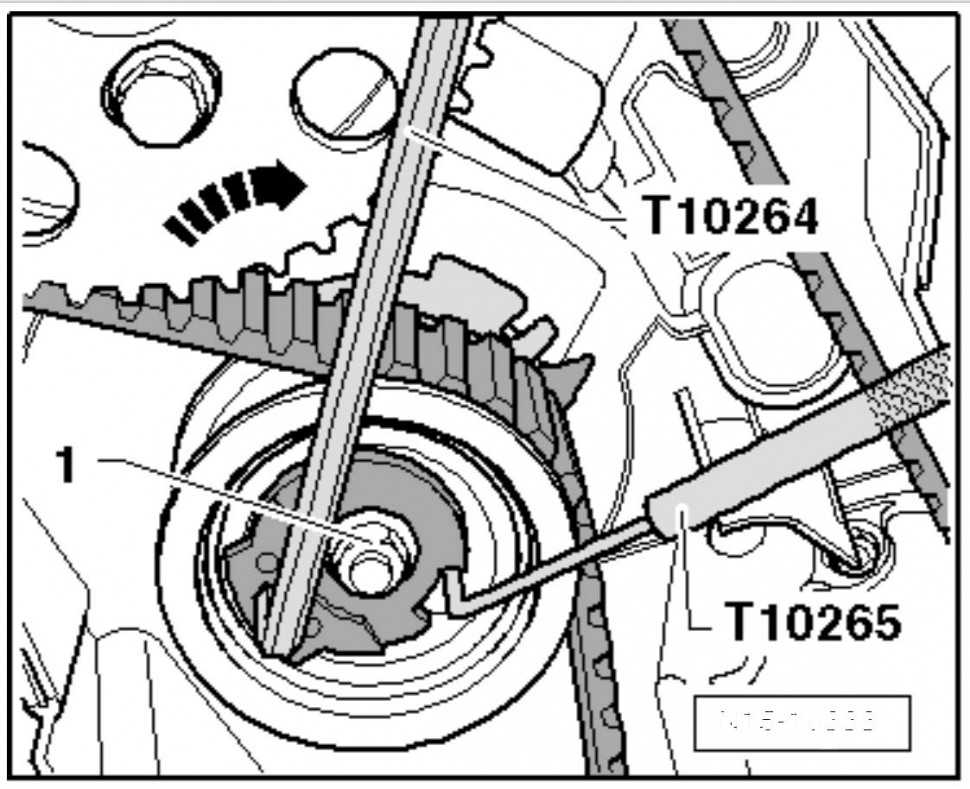

8. Натянуть зубчатый ремень.

9. Затянуть нижний кожух зубчатого ремня.

10. Проверить, стоит ли коленвал в положении ВМТ для 1 цилиндра, при необходимости установить.

11. Затянуть болт крепления приводной шестерни распредвала моментом 85 Нм.

12. Снять установочную линейку.

13. Надеть виброгаситель и затянуть 4 болта М8 моментом 20 Нм.

14. Снять машину с подпорки.

15. Установить центральный болт виброгасителя. Предварительно нанести на резьбу и поверхность прилегания головки герметик АМV18800102.

16. Затянуть центральный болт моментом 460 Нм. По причине большого момента затяжки машина должна стоять на колесах.

17. Снять контрупор VW-3248.

18. Установить приводную шестерню и зубчатый ремень ТНВД.

19. Затянуть болт приводной шестерни моментом около 50 Н·м, затем ослабить на 1/2 оборота. Приводная шестерня должна вращаться от руки.

20. Проверить натяжение заднего зубчатого ремня контрольным прибором VW-210. Требуемое значение: 12. 13 шкалы прибора.

21. При необходимости отрегулировать натяжение заднего зубчатого ремня. Для этого ослабить болты крепления (стрелки) и сдвинуть консоль с ТНВД вниз или вверх.

22. Затянуть болты на консоли моментом 50 Н·м.

23. Вынуть шип из шестерни ТНВД.

24. Проверить и отрегулировать начало подачи топлива ТНВД.

25. Привинтить кожух привода ТНВД.

26. Проверить прокладку крышки головки блока цилиндров, при необходимости заменить. Проверить наличие уплотнительного конуса на шпильку, при необходимости установить. Установить прокладку, установить крышку головки блока цилиндров, насадить верхнюю уплотнительную шайбу и тарельчатую шайбу на шпильку. Затянуть две гайки моментом 10 Н·м, надеть уплотнительные колпачки.

27. Установить спереди верхний кожух зубчатого ремня.

28. Надеть и натянуть клиновой ремень.

29. Установить воздушный шланг между воздушным фильтром и впускной трубой и закрепить двумя хомутами.

30. Установить радиатор с опорой замка.

31. Установить машину на подпорки.

32. Установить нижний кожух моторного отсека.

Установка ремней ГРМ и ТНВД

Перед установкой ремней, роликов и помпы займемся установкой опережения впрыска. Работу выполняем в следующем порядке :

Установка впрыска : – Выкрутить пробку на 12 из корпуса ТНВД и ввернуть вместо резьбовой пробки переходник для индикатора часового типа

– Вставить в переходник индикатор часового типа (диапазон измерения 0 . 3 мм) с преднатягом около 2,0 мм.

– Проверить, совпадают ли метки на шкиве и корпусе ТНВД – Ослабить фиксирующий болт -2- на ТНВД. – Снять проставку -1-.

– Установить индикатор на „0“. – Чтобы убедиться, находится ли плунжер ТНВД в НМТ, плавно поворачивать шкив ТНВД при помощи накидного ключа на 21 против рабочего направления двигателя (по часовой стрелке). Стрелка индикатора часового типа должна прекратить свое движение. Это и будет достижение НМТ, установить индикатор часового типа на „0“. – Медленно вращать шкив привода ТНВД ключом на 21 по направлению вращения двигателя (против часовой стрелки), пока стрелка индикатора часового типа не переместится на 0,55 мм. – Затянуть фиксирующий болт 1 на ТНВД моментом 30 Нм. – Снять индикатор часового типа и ввернуть в отверстие заглушку. – Проверить, совпадает ли метка ВМТ на маховике с исходной меткой.

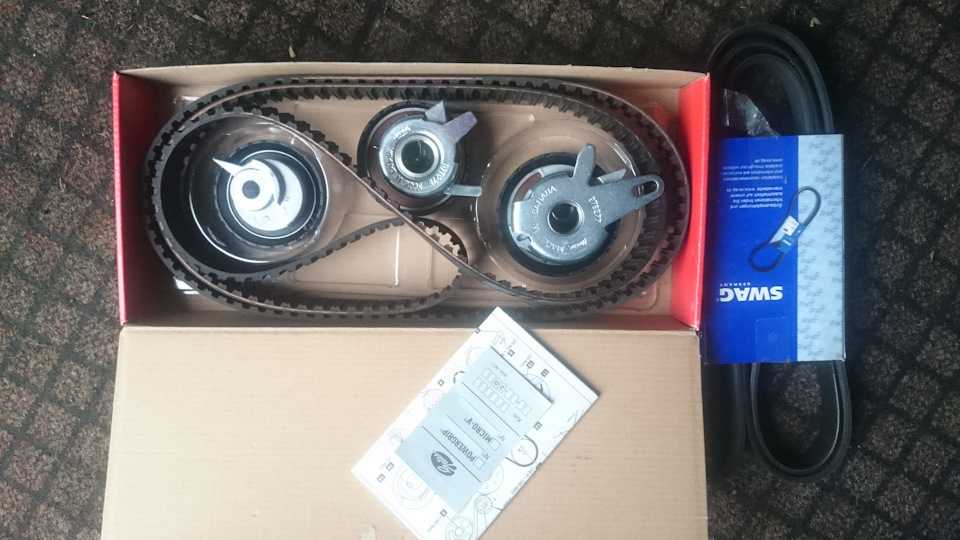

Комплект для замены был выбран оригинального производства

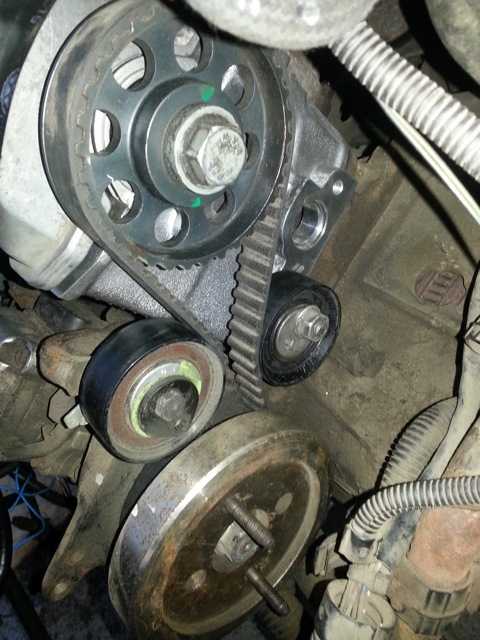

Оригинальный комплект можно заменить альтернативными производителями: 1. ремень ГРМ — 5323 XS (GATES) 2. ремень ТНВД – 5494 XS (GATES) 3. помпа — P-536 (HEPU) или VKPS – 86619 (SKF) 4. комплект роликов = 3шт. и центральным болтом коленвала с алмазной шайбой — 530 048 309 ( INA )

Возможны и другие варианты комплектации деталей более дешевых производителей, но в данном случае не стоит экономить. Последствия обрыва ремня во время эксплуатации известны всем, точнее сказать – многим.

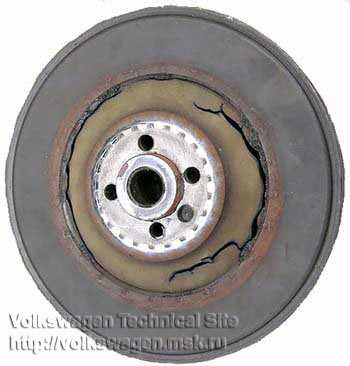

Из других деталей пришлось заменить демпфер коленвала — ВОТ ОН ИСТОЧНИК ПОСТОРОННИХ ЗВУКОВ ИЗ МОТОРНОГО ОТСЕКА. который был слышен за несколько дней до ремонта.

Приобрел новый — оригинальный номер 074 105 251 AC

На нашем рынке присутствуют и другие производители ( CORTECO, MIELE ), которые имеют меньший срок эксплуатации, а также китайские производители не выдерживающие никакой критики.
