Ремонт ГБЦ

Если с головкой блока цилиндров «Жигулей» шестой модели возникли неполадки, требующие снятия узла с автомобиля, то ремонтные работы можно провести в условиях гаража, подготовив соответствующий инструмент и комплектующие.

Демонтаж головки

Для снятия ГБЦ потребуется следующий инструмент:

• вороток с удлинителем;
• набор ключей;
• трещоточные рукоятки;
• головки на 13 и 19.

Последовательность действий по демонтажу узла такова:

1. Сливаем ОЖ из системы охлаждения.
2. Снимаем воздушный фильтр с корпусом, карбюратор, клапанную крышку, отсоединяем впускной и выпускной коллекторы, отводя последний в сторону вместе со «штанами».

3. Отворачиваем крепление и снимаем звёздочку с распредвала, а затем и сам распределительный вал с ГБЦ.

4. Ослабляем хомут и стягиваем шланг подвода ОЖ к отопителю.

5. Аналогичным образом снимаем патрубки, идущие к термостату и радиатору.

6. Снимаем клемму с датчика температуры.

7. Головкой на 13 и 19 с воротком и удлинителем откручиваем болты крепления ГБЦ к блоку.

8. Приподнимаем механизм и снимаем его с мотора.

Разборка головки блока

Полная разборка ГБЦ требуется для таких ремонтных работ, как замена клапанов, направляющих втулок или сёдел клапанов.

Из инструментов понадобятся:

• ключ на 17 и 21;
• рассухариватель;
• съёмник сальников;
• пинцет;
• пруток оловянного припоя d = 8 мм;
• молоток;
• длинногубцы или магнитная рукоятка.

Разбираем узел в таком порядке:

1. Демонтируем рокеры вместе со стопорными пружинами.

2. Рассухаривателем сжимаем пружины первого клапана и вынимаем длинногубцами сухари.

3. Снимаем тарелку клапана и пружины.

4. Съёмником стягиваем маслосъёмный колпачок.

5. Вынимаем клапан из направляющей втулки.

6. Аналогичную процедуру проводим с остальными клапанами.

7. Отворачиваем и вынимаем регулировочный винт.

8. Откручиваем втулки регулировочных винтов ключом на 21.

9. Демонтируем стопорную пластину.

10. После завершения процедуры ремонта, сборку ГБЦ выполняем в обратной последовательности.

Притирка клапанов

При замене клапанов или сёдел, необходимо выполнить притирку элементов друг к другу для обеспечения герметичности. Для работы потребуется:

• алмазная паста;
• электродрель с регулировкой оборотов.

Притираем клапаны следующим образом:

1. Наносим на тарелку клапана пасту для притирки.

2. Вставляем клапан в направляющую втулку и зажимаем шток в патрон электродрели.

3. Включаем дрель на малые обороты, прижимаем клапан к седлу и вращаем его сперва в одну, затем в другую сторону.

4. Притираем деталь до тех пор, пока на седле и фаске тарелки клапана не появится ровный матовый след.

5. Промываем клапаны и сёдла керосином, ставим их на место, заменив сальники.

Замена сёдел

Чтобы заменить седло, его потребуется демонтировать из ГБЦ. Поскольку в гаражных условиях специальное оборудование для этих целей отсутствует, поэтому для ремонта используется сварка либо подручные инструменты. Для демонтажа седла к нему приваривают старый клапан, после чего выбивают молотком. Новую деталь устанавливают в такой последовательности:

1. ГБЦ нагреваем до 100˚С, а сёдла охлаждаем в морозильнике двое суток.

2. Подходящей наставкой забиваем детали в корпус головки.

3. После остывания ГБЦ, зенкуем сёдла.

4. Фаски нарезаем фрезами с разными углами.

Видео: замена седла клапана ГБЦ

https://youtube.com/watch?v=isXBYTXK6eY

Замена втулок

Замена направляющих втулок клапанов производится следующим набором инструментов:

• молоток;
• оправка для выбивания и запрессовки втулок;
• развёртка на 8.025 мм;
• рожковый ключ под развёртку.

Процесс замены втулок состоит из следующих шагов:

1. Выбиваем старую втулку при помощи молотка и подходящей наставки.

2. Перед монтажом новых деталей помещаем их в холодильник на 24 часа, а головку блока нагреваем в воде при температуре +60˚С. Забиваем втулку молотком до упора, предварительно надев стопор.

3. Развёрткой делаем отверстия согласно диаметру штока клапана.

Затягивание соединений без динамометрического ключа

Когда динамоключа нет и для затяжки используется самодельное приспособление или безмен, нужно высчитывать усилие. Рекомендуемый момент в мануале указан в Ньютонах на метр, а весы выдают значение в килограммах

Важно знать параметр кгс·м, который рассчитывается по формуле:

кгс·м=m/L, где кгс·м – кг силы на метр, m – значение на весах, L – расстояние от центра болта до крепления весов.

1 кгс·м = 9,81 Ньютонов.

Отсюда формула для определения нужного усилия затяжки в кг, если известно это значение в Н:

m = Н · 0,102 · (1 / L),

где:

• m – значение на весах,
• Н – требуемый момент затяжки,
• L – расстояние от центра болта до крепления весов.

Как правильно затягивать ГБЦ?

Головка крепится на десяти болтах и центрируется на блоке цилиндров ВАЗ 2112 16V двумя втулками. По книге, на «двенадцатую» модель опционально мог устанавливаться более простой мотор с 8-клапанной головкой (8V). При установке и затяжке болтов головок обоих типов существуют одни и те же правила. Однако момент затяжки ГБЦ ВАЗ 2112, измеряемый в Ньютонах на метр, зависит от типа установленного на машине двигателя.

Фото ниже демонстрируют визуальную разницу между моторами.

Правила затяжки

При проведении затяжки следует обращать внимание на длину старых болтов для головки 16V — она не должна превышать 95 мм. При слишком большом удлинении деталей их следует заменить новыми. Многие специалисты по ремонту двигателей рекомендуют менять все болты, независимо от их состояния

На моторах 8V используются более длинные болты, их предельной длинной является значение 135,5 мм. Но поскольку при затяжке используется больший момент, то болты доходят практически до предела текучести. Поэтому на 8V они подлежат обязательной замене новыми деталями

Многие специалисты по ремонту двигателей рекомендуют менять все болты, независимо от их состояния. На моторах 8V используются более длинные болты, их предельной длинной является значение 135,5 мм. Но поскольку при затяжке используется больший момент, то болты доходят практически до предела текучести. Поэтому на 8V они подлежат обязательной замене новыми деталями.

При затяжке необходимо строго соблюдать порядок обжатия болтов, поскольку эта процедура обеспечивает равномерное прилегание деталей по всей поверхности. Вторым непременным условием является соблюдение степени усилия при затяжке, поскольку излишняя сила при этом деформирует прокладку и головку и может вызвать разрушение болта или резьбы.

В видеоролике (автор Марат Ибатуллин) кратко изложен процесс затягивания ГБЦ на моторе 8V.

Необходимые инструменты

Список инструментов и материалов для установки головки на место будет небольшим:

• головка с размером 10 мм и вороток для наживления болтов;
• динамометрический ключ до 50 Н/м (для 16V) или до 100 Н/м (для 8V) и головка 10 мм для окончательной затяжки;
• ветошь для протирки поверхностей;
• новая прокладка между ГБЦ и блоком;
• новые болты, необходимые для монтажа головки.

Пошаговая инструкция

При установке головки следует придерживаться последовательности шагов:

1. Очистить контактные поверхности на блоке и головке от грязи, потёков масла и охлаждающей жидкости, а также от прилипших остатков прежней прокладки или следов применения герметика.
2. Осмотреть в блоке отверстия, внутри которых нарезана резьба для вворачивания болтов фиксации головки. В них не должно быть никакой жидкости и грязи, иначе болты докрутить до конца не удастся. А при чрезмерном усилии может произойти срыв резьбы в блоке или поломка болта.
3. Проверить и установить на место центрирующие направляющие в блок и выставить по ним новую прокладку.
4. Подготовить головку к установке, смонтировать на ней все детали и произвести предварительную смазку необходимых узлов (например, стержней клапанов).
5. Установить на прокладку головку блока и вставить в отверстия 10 болтов крепления и затянуть их в несколько приемов.
6. Затянуть все болты по схеме (см. в фотогалерее). Стандартный момент затяжки ГБЦ ВАЗ 2112 по регламенту составляет 20 Н/м.
7. Протянуть болты в той же последовательности доворотом на 90 град.
8. Повторить протяжку по аналогии с предыдущим шагом.

При размещении головки блока на более простой двигатель последовательность несколько иная:

1. Осмотр и очистка поверхностей и отверстий проводятся по аналогии с 16-клапанной головкой.
2. Первым этапом болты затягиваются начиная от центра головки в соответствии со схемой (см. в фотогалерее) с моментом 20 Н/м.
3. По этой же схеме производится первая затяжка болтов с моментом в диапазоне 70-85 Н/м.
4. Доворот болтов на 90 градусов в той же последовательности.
5. Повторный доворот еще на 90 градусов.

В каких случаях нужна?

При длительной эксплуатации машины иногда появляются следы протечек моторного масла или охлаждающей жидкости. В таком случае необходимо немедленно подтянуть крепеж ГБЦ, иначе может потребоваться серьезный ремонт мотора. Причинами появления протечек может быть перегрев силового агрегата и несоблюдение порядка затягивания болтов.

Когда усилие затягивания крепежных винтов движка ниже рекомендованных, может произойти прогорание прокладки, которое повлечет за собой демонтаж головки с последующей заменой поврежденной детали. Отмечены случаи, когда ремонтники не соблюдают порядок и момент затяжки ГБЦ, поэтому водители со стажем проводят проверку состояния болтов при пробеге 1 тыс. км после ремонта мотора.

Некоторые автомобилисты понятия не имеют, зачем соблюдать последовательность и регулировку момента затяжки болтов ГБЦ. Автомобилист должен понимать, что использование неподходящей технологии в результате станет причиной появления проблем в работе мотора

Это очень важно, и значит, что ему следует уделить внимание. Особенно если привыкли сами заниматься ремонтом своего «железного коня», а не обращаться за помощью на СТО

Цифрами отмечены элементы мотора, которые следует затянуть

Цифрами отмечены элементы мотора, которые следует затянуть

Пока не приступили к вопросу порядка натяжения элементов ГБЦ, отметим, что каждый двигатель имеет свой момент затяжки. Соответственно, для каждого автомобиля коэффициент различен.

Некоторые автомобилисты считают, если они занимались ремонтом двигателя или затягиванием его винтов, то они имеют достаточно опыта. Но следует учитывать, что данную процедуру надо проводить только в соответствии с определенными параметрами двигателя. Эту информацию можно найти в мануале по эксплуатации к вашему авто.

Утечка масла — одна из причин необходимости натяжки компонентов ДВС

Отметим, что на момент натяжения влияют несколько факторов. Если сделать это самостоятельно, то нужно знать, что влияет:

качество и смазка отверстий, а также самих винтов. Если отверстия сухие или практически не смазаны, то это нужно сделать. Для смазки желательно использовать невязкие моторные жидкости

Обратите внимание на состояние резьбы и элемента, который в нее входит. Если компоненты мотора деформированы, а резьба засорена, то к натяжке лучше не приступать. Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно

Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки

Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно. Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки.

Подобную работу (затяжку) делают, когда проводят обратный процесс по сборке мотора автомобиля. И то, насколько правильно, надежно и крепко затянуты болты головки блока цилиндров, может сильно повлиять на работу камеры сгорания, газораспределительного механизма и мотора в целом.

Кроме попадания воды в моторное масло, может резко снизится мощность двигателя, резко возрасти звук мотора, и т.д. В любом случае – ничего хорошего после неправильной затяжки головки блока цилиндров не будет.

Чтобы с достаточным усилием затянуть болты головки блока цилиндров, обязательно пользуйтесь специальным инструментом, в данном случае это динамометрический ключ. У него есть специальная шкала, которая позволит определить усилие, с которым нужно делать затяжку болтов ГБЦ. Для каждого мотора существуют свои параметры затяжки, их узнаете из руководства по ремонту мотора данной машины.

Далее мы постараемся подробно объяснить и продемонстрировать на фото ключевые моменты, как правильно и надежно затянуть болты головки блока цилиндров, чтобы обеспечить надолго надежную и правильную работу двигателя  автомобиля.

Chevrolet Niva Manual

Работу проводим на смотровой канаве или эстакаде. Головку блока цилиндров снимаем в сборе с дроссельным узлом, р есивером, топливной рампой, впускной трубой, выпускным коллектором и термостатом. Сбрасываем давление в топливной рампе (см. Замена топливного фильтра). Отоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Сливаем охлаждающую жидкость из радиатора и блока цилиндров (см. Замена охлаждающей жидкости). Снимаем наконечники высоковольтных проводов со свечей зажигания (см. Проверка состояния и замена свечей зажигания) и вынимаем указатель уровня масла из направляющей трубки. Отсоединяем от сектора дроссельного узла наконечник троса привода дроссельной заслонки (см. Снятие привода дроссельной заслонки, замена троса). Затем отсоединяем от: • ресивера — трос привода дроссельной заслонки и шланг вакуумного усилителя тормозов (см. Замена прокладки ресивера); • отводящего патрубка рубашки охлаждения — верхний шланг радиатора (см. Снятие и установка двигателя); • термостата — нижний шланг радиатора и шланг подвода жидкости к насосу охлаждающей жидкости (см. Замена термостата); • патрубка головки блока цилиндров и отводящей трубы радиатора отопителя — шланги радиатора отопителя (см. Снятие и установка двигателя); • клапана продувки адсорбера — трубку, соединяющую клапан с адсорбером (см. Снятие элементов системы улавливания паров топлива); • топливной рампы — шланг подвода топлива (см. Снятие топливной рампы и форсунок); • выпускного коллектора — приемную трубу (см. Снятие приемной трубы) и щиток стартера (см. Замена прокладки впускной трубы и выпускного коллектора); Отсоединяем колодки жгута проводов системы управления двигателем от жгута проводов форсунок, датчиков температуры охлаждающей жидкости системы управления и указателя температуры охлаждающей жидкости, датчика положения коленчатого вала, датчика фаз, регулятора холостого хода, клапана продувки адсорбера (см. соответствующие разделы). Снимаем крышку головки блока цилиндров. Поворачиваем коленчатый вал до совмещения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала (см. Снятие распределительного вала и рычагов привода клапанов). Снимаем гидравлический натяжитель цепи привода ГРМ (см. Снятие гидравлического натяжителя цепи привода ГРМ). Снимаем звездочку с носка распределительного вала, а цепь подвязываем проволокой. Снимаем распределительный вал и рычаги привода клапанов (см. Снятие распределительного вала и рычагов привода клапанов). Головкой «на 13» отворачиваем болт крепления головки блока цилиндров, расположенный рядом с болтом вернего крепления кронштейна генератора. Головкой E16 отворачиваем… …десять болтов крепления головки к блоку цилиндров… …и вынимаем болты. Снимаем головку блока цилиндров в сборе с термостатом, дроссельным узлом, ресивером, впускной трубой, топливной рампой и выпускным коллектором. Головку блока цилиндров можно также снять с двигателя, предварительно демонтировав впускную трубу и выпускной коллектор (см. Замена прокладки впускной трубы и выпускного коллектора). Снимаем головку блока цилиндров без выпускного коллектора и впускной трубы. Снимаем прокладку головки блока цилиндров. Перед установкой новой прокладки очищаем привалочные плоскости головки и блока цилиндров от остатков старой прокладки, отложений и масла. Шприцем с иглой или резиновой грушей удаляем масло и охлаждающую жидкость из отверстий блока цилиндров под болты крепления головки. Прокладку и головку блока цилиндров устанавливаем по двум центрирующим втулкам. Устанавливая головку на блок цилиндров, продеваем цепь проволокой через отверстие в головке. Установив болты крепления головки блока цилиндров, затягиваем их в порядке, показанном на рисунке. Порядок затяжки болтов крепления головки блока цилиндров. Для обеспечения надежного уплотнения и исключения подтяжки болтов при техническом обслуживании автомобиля затягиваем их в четыре приема: 1-й прием — затягиваем болты 1–10 моментом 20 Н·м (2,0 кгс·м); 2-й прием — болты 1–10 затягиваем моментом 69,4–85,7 Н·м (7,1– 8,7 кгс·м), а болт 11 — моментом 31,4–39,1 Н·м (3,2–4,0 кгс·м). Затем доворачиваем болты 1–10 на 90° (3-й прием) и еще на 90° (4-й прием). Дальнейшую сборку проводим в обратной последовательности.

Как правильно провести затяжку болтов гбц?

Затяжка головки блока цилиндров на дизеле и бензиновом моторе

Независимо от того, какой тип двигателя установлен на конкретном автомобиле (дизель или бензин), головка блока цилиндров современных авто имеет похожее устройство. Данный элемент ДВС состоит из корпуса, в котором установлен механизм газораспределения ГРМ (распределительные валы, впускные и выпускные клапаны). Еще одной особенностью ГБЦ является то, что в головке изготовлена часть камеры сгорания. В корпусе головки также выполнены специальные каналы, по которым циркулирует моторное масло и рабочая жидкость системы охлаждения.

Правильное прилегание головки к блоку цилиндров обеспечивает герметичность камеры сгорания, каналов систем охлаждения и смазки, в результате чего силовой агрегат отдает максимум мощности и крутящего момента, обеспечивает лучшую топливную экономичность и другие важнейшие эксплуатационные характеристики. В том случае, если ГБЦ затянута неправильно, в корпусе головки могут появиться трещины. Дело в том, что ГБЦ изготавливается из алюминиевых сплавов, в то время как болты для крепления головки являются стальными.

С учетом того, что двигатели внутреннего сгорания подвержены существенному нагреву во время работы, детали ДВС испытывают температурное расширение. Что касается ГБЦ, алюминиевая головка и стальные болты расширяются по-разному. Получается, если головка затянута неправильно, тогда в ее корпусе возникает неравномерное напряжение. По этой причине крайне необходимо соблюдать момент затяжки болтов головки блока цилиндров, а также последовательность затяжки болтов крепления.

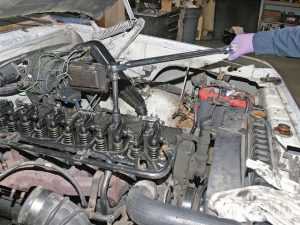

Как нужно затягивать головку блока цилиндров правильно

Начнем с того, что для затяжки ГБЦ необходимо иметь динамометрический ключ. Также следует подготовить подходящие головки-насадки для ключа и иметь немного чистого моторного масла. Перед затяжкой болтов крепления головки в обязательном порядке нужно изучить руководство по ремонту и эксплуатации конкретного ТС. Данная рекомендация особенно важна, так как  усилие затяжки болтов на разных моторах отличается. Одни двигатели имеют блок цилиндров, который изготовлен из чугуна, в то время как другие ДВС получают облегченные блоки из сплавов алюминия.

Более того, даже на разных моторах одного производителя с алюминиевой головкой и чугунным блоком степень затяжки головки все равно будет отличаться. Также в мануале будет указан и порядок затяжки болтов крепления. Переходя к самому процессу обтяжки ГБЦ, следует помнить, что каждое действие совершается последовательно. Основная цель состоит в том, чтобы затяжка осуществлялась равномерно. Ниже рассмотрены основные рекомендации.

Во время установки головки и дальнейшей затяжки не имеет значения, ставите ли вы собранную деталь или монтируете один корпус.
На начальном этапе нужно смазать крепежные болты моторным маслом. Для этого понадобится нанести небольшое количество смазки на резьбу болта.
Затем болты вставляются в отверстия, которые выполнены в корпусе головки и блоке цилиндров, после чего затягиваются от руки.
Далее динамометрическим ключом следует протягивать болты в определенной последовательности и с указанным в мануале моментом затяжки. Обычно затяжка осуществляется в несколько подходов

Сначала болты затягиваются с небольшим усилием, после чего дополнительно протягиваются еще один или два раза.
Также помните, особенно важно соблюдать не только усилие, но и порядок затяжки болтов. Например, во время установки ГБЦ на рядный ДВС затяжка болтов крепления производится от центра к краям головки

Такой подход позволяет снизить риск повреждения как самой головки блока, так и прокладки между БЦ и ГБЦ.
Стоит добавить, что после пробега около 1000 км на некоторых автомобилях болты необходимо дополнительно обтянуть. Это зависит от определенных конструктивных особенностей того или иного ДВС. Если же при затяжке использовались так называемые пружинные болты крепления, тогда дотяжка после установки ГБЦ не требуется.

Как контролировать момент затяжки

С каким усилием затягивать головку блока цилиндров прописано в документации по ремонту. Там же обязательно присутствует схема затяжки болтов ГБЦ и описание технологического процесса. Для затяжки используют динамометрический и угловой ключи.

Виды ключей для правильной затяжки резьбовых соединений

Динамометрические ключи бывают:

• стрелочные;
• со щелчком;
• комбинированные;
• электронные.

Шкальный (стрелочный) ключ. Динамометрические ключи различаются размерами и диапазонами:

• Стрелочный, или шкальный представляет собой квадрат под головку, с гибким упругим рычагом — это чувствительный элемент ключа. На нем закреплена шкала, к которой от квадрата параллельно рычагу подведена неподвижная стрелка. При затяжке рычаг изгибается, и шкала вместе с ним поворачивается относительно стрелки. При определенном моменте затяжки болтов ГБЦ затяжку прекращают. Шкала такого прибора может быть вынесена на циферблат
• Ключ со щелчком чаще всего применяется для затяжки ГБЦ . Инструмент считается профессиональным и более точным, чем шкальный. К тому же он компактнее, и позволяет работать в труднодоступных местах, не всматриваясь в шкалу. Необходимый момент затяжки точно настраивается предварительно. При его достижении ключ щелкнет — значит работу нужно остановить.
• Комбинированный ключ — очень редкий. Дополнительно к шкале он имеет специальный зуб, который при достижении установленного момента срывается с упора и щелкает. Инструмент позволяет точно выдерживать параметр затяжки, а также наблюдать за динамикой изменения момента затяжки.
• Электронные динамометры при этих работах применяются редко, хотя и обладают высокой точностью.

Момент затяжки болтов головки блока пропорционален углу поворота в идеальных условиях. Однако сопротивление болта не постоянно: шероховатость резьбы, температура, смазка, попадание случайной взвеси — все влияет на показания. Наша задача — сообщить болту необходимый натяг, чуть растянуть его в диапазоне упругой деформации.

Угловой ключ нечувствителен к сопротивлению, а потому более точен. Им чаще производится затяжка головки блока цилиндров на окончательных этапах. В отсутствии углового ключа крепеж вращают, применяя засечки маркером или мелом, и считают количество граней. Этот метод примитивен, но обеспечивает необходимую точность и им пользуются профессионалы.

Мнение эксперта Александр Субботин

Автожурналист, редактор сайта autodvs.ru. Езжу на LR Discovery 4.

Задать вопрос

Понимая предназначение инструмента, им важно правильно пользоваться. Я проводил обучение среди мотористов по обслуживанию газопоршневых электростанций дальнем севере

Мужики попались работящие и неумелые. Показал практически как пользоваться динамометрическим ключом со щелчком. Выставлять момент все натренировались. Объяснил, что как только ключ щелкнет, так все — затяжка окончена. Пошли работать. Тянуть-то нужно было всего лишь 5 кгс·м. Прохожу мимо одного, а он ногой в раму уперся и рожковым ключом эту гайку тащит. Спрашиваю, почему так делаешь, а он отвечает: «Все нормально. Я динамометром пятерку затянул, а потом просто придавливаю, для надежности». Не надо как лучше. Надо — как положено.

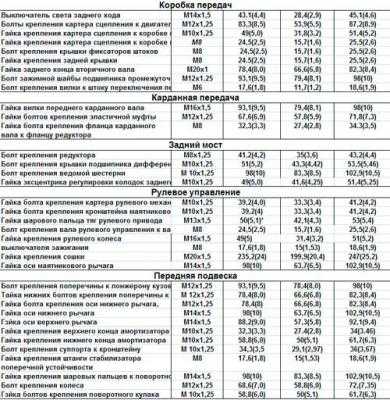

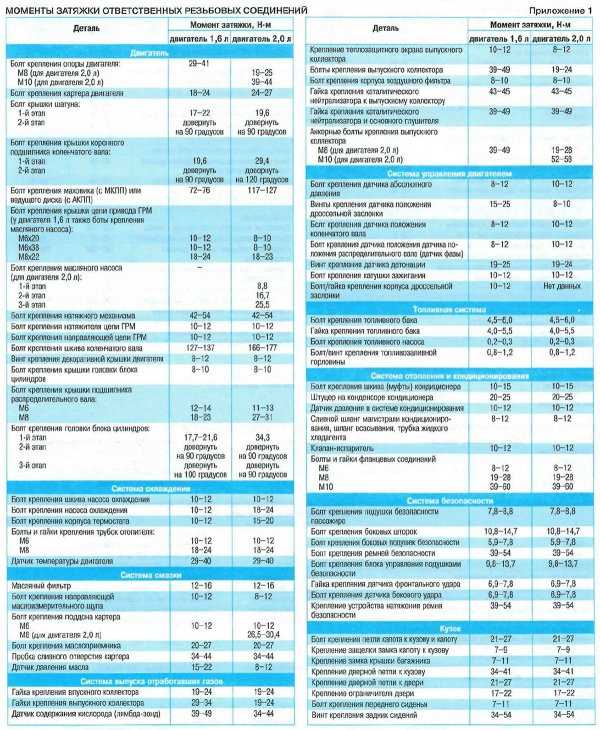

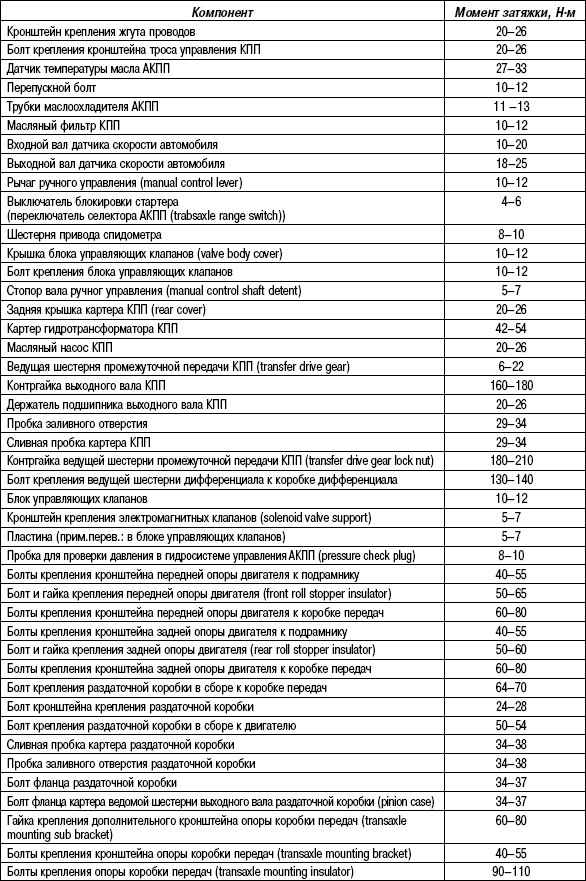

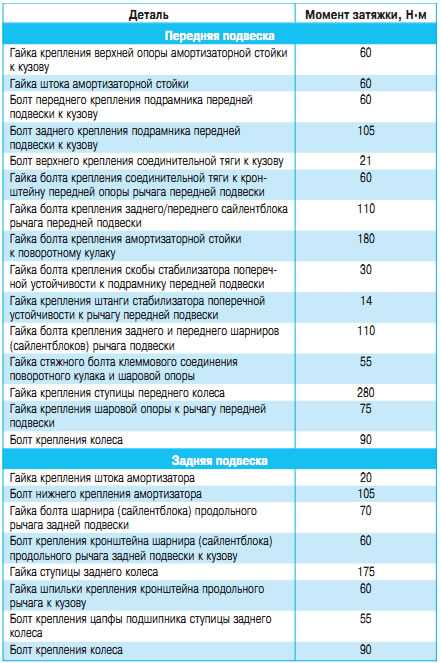

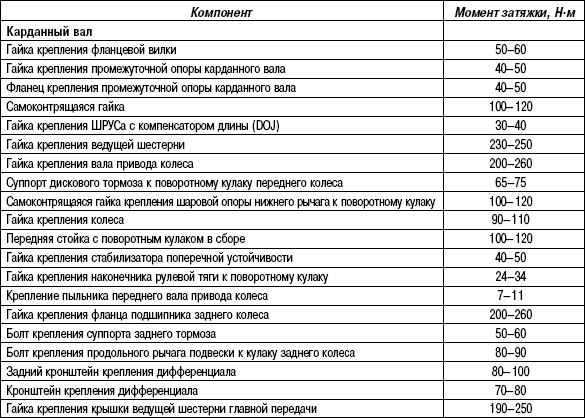

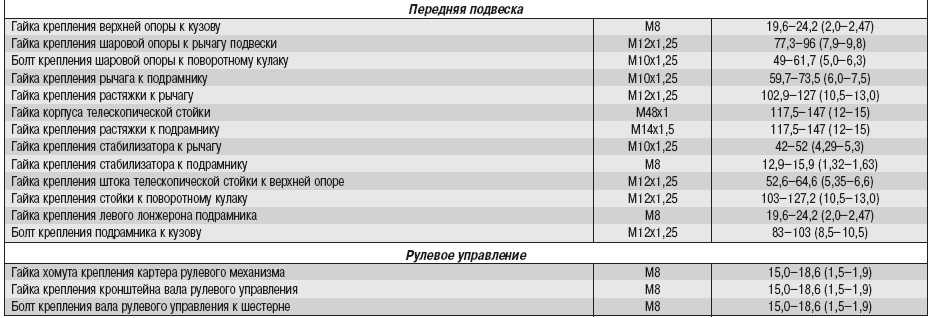

Стандартные моменты затяжки болтов головки блока цилиндров

Если открыть руководство по ремонту двигателя, там будут указаны стандартные моменты затяжки различных соединений, но не столь ответственных. Для таких операций, как затяжка болтов головки блока цилиндров, или шатунных болтов производитель отдельно указывает момент затяжки.

Если вам удастся вычислить правильный конечный момент затяжки, то где взять данные по промежуточным этапам, рекомендациям о прогреве, выдержке, смазке? С применением угловой затяжки этот вопрос вовсе теряет актуальность.
