Распространенные неисправности аккумулятора

Как правило, автомобилисты сталкиваются со следующими неисправностями АКБ:

• повреждение пластин (химическое либо механическое);
• короткое замыкание пластин или электродов аккумулятора;
• повреждения корпуса АКБ, из-за которых банки батареи теряют герметичность;
• химическое окисление клемм на выводе АКБ.

В большинстве случаев неисправности аккумулятора возникают по таким причинам:

1. Неправильная эксплуатация аккумуляторной батареи.
2. Окончание срока использования АКБ.
3. Заводской брак.

Пришло время перейти непосредственно к генератору автомобиля. Поломки генератора встречаются гораздо чаще, что вызвано более сложной конструкцией этого элемента. Да и обнаружить проблемы бывает намного труднее.

Специалисты часто имеют дело с такими неисправностями генератора:

• поломка регулятора напряжения;
• повреждение диодного моста (он же выпрямитель);
• изнашивание токосъемных щеток;
• дефекты проводов зарядной цепи;
• повреждение либо эксплуатационный износ шкива;
• износ токосъемных колец или коллектора;
• замыкание отдельных витков на обмотке статора;
• выход из строя подшипника.

Каждый уважающий себя автолюбитель должен понимать, какие причины неисправностей генератора встречаются наиболее часто, и как с ними можно бороться. Необходимо также не забывать о том, что избежать серьезных проблем помогает своевременная профилактика. Ближе к концу статьи мы рассмотрим и некоторые советы, которые помогут вам узнать, как проверить генератор самостоятельно. Но давайте сначала узнаем о внутреннем устройстве узла.

Существуют генераторы постоянного и переменного тока. В наше время легковые автомобили комплектуются устройствами переменного тока с интегрированным выпрямителем, который также называю диодным мостом. Именно эта деталь обеспечивает превращение переменного тока в постоянный, который необходим для функционирования электрических устройств в машине. В большинстве случаев диодный мост расположен в корпусе либо крышке генератора. Как правило, он встроен в одну из этих деталей.

Электрическое оборудование современного автомобиля может работать лишь в заданном диапазоне токов по напряжению. Очень часто рабочим считается напряжение от 13,8 до 14,7 Вольт. Поскольку генератор соединен с коленвалом мотора с помощью специального ремня, его работа напрямую зависит от скорости движения транспортного средства и текущих оборотов двигателя.

Действия при исчезновении зарядки

Генератор на «Калине» с кондиционером имеет большую мощность, нежели на автомобилях без климатической системы. Конструкция и неисправности одинаковы. Что же делать, если пропала зарядка? Не паниковать и сразу же проверить:

Регулятор напряжения. Самый простой и дорогой способ – это заменить его на заведомо исправный. Но можно и подать напряжение 12 В и 15 В, чтобы проверить работоспособность. Независимо от того, механического или электрического типа регулятор, вести себя он будет одинаково. В первом случае подача напряжения на обмотку возбуждения будет осуществляться, во втором – нет.
Контактные кольца и щетки генератора. Можно использовать простой пробник из лампы, чтобы проверить контакты. Длина щеток должна быть более 5 мм, в противном случае их следует заменить.
Целостность обмотки возбуждения можно проверить тестером. Причем снимать генератор не нужно, достаточно подлезть к контактным кольцам и проверить сопротивление между ними

Обратите внимание на то, что они не должны замыкать на массу.
Состояние обмотки статора и диодного моста можно оценить лишь после демонтажа генератора.

Руководство по самостоятельной замене генератора Калины

Итак, приступим к очень подробному описанию всех видом работ, которые требуется выполнить. Первым делом нам нужно ослабить ослабить и освободить натяжитель ремня и после чего снять его. Так что сначала обязательно ознакомьтесь с этим Руководством по замене ремня генератора. После этого можно приступать непосредственно к снятию устройства с автомобиля.

Обязательно перед проведением любого ремонта, связанного с электрооборудованием, отсоединяйте аккумуляторную батарею, сняв с нее клемму «минус».

Сначала отсоединяем штекер, который крепится с помощью пластиковой защелки, просто слегка нажимаем на нее и тянем в сторону, вынется он без проблем:

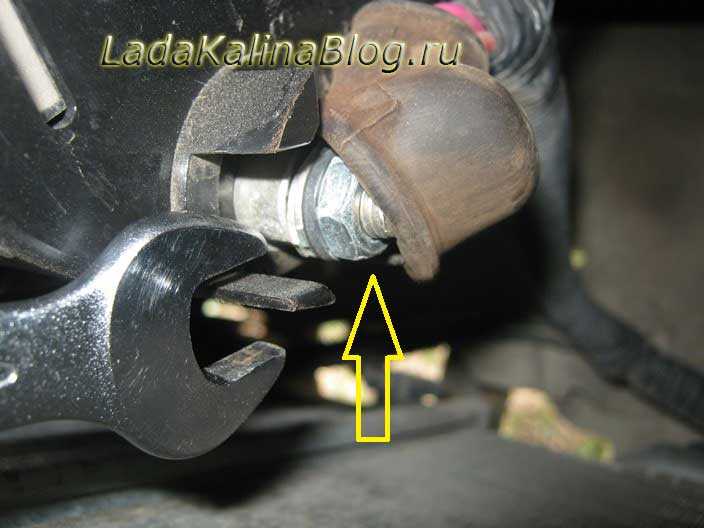

И клеммы проводов, которые находятся под резиновым защитным колпачком, поддеть его и открутить гайку:

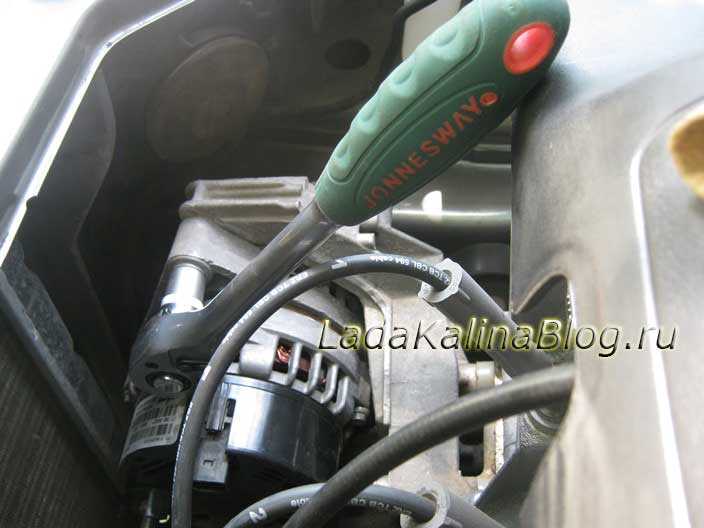

Затем выворачиваем гайку крепления верхней части генератора Калины, наглядно это показано ниже на фото. Предварительно можно стронуть воротком, а после работать трещоточной рукояткой:

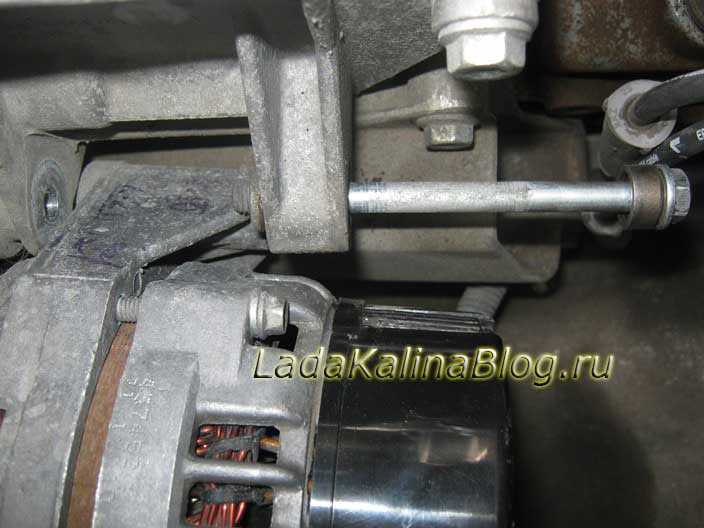

И немного стукнув по выпирающему болту, чтобы он сдвинулся с места, вынуть его с обратной стороны, как показано на фото ниже:

Далее приступаем к нижнему болту крепления, и действуем по аналогии, только при необходимости придерживаем гайку с обратной стороны, так как она может прокручиваться:

Будьте аккуратны при вынимании этого штока, так как там находятся втулки. Сразу придерживайте их, чтобы они не упали и не потерялись. И взявшись одной рукой за корпус генератора, чтобы он не упал, другой рукой вынимаем этот болт:

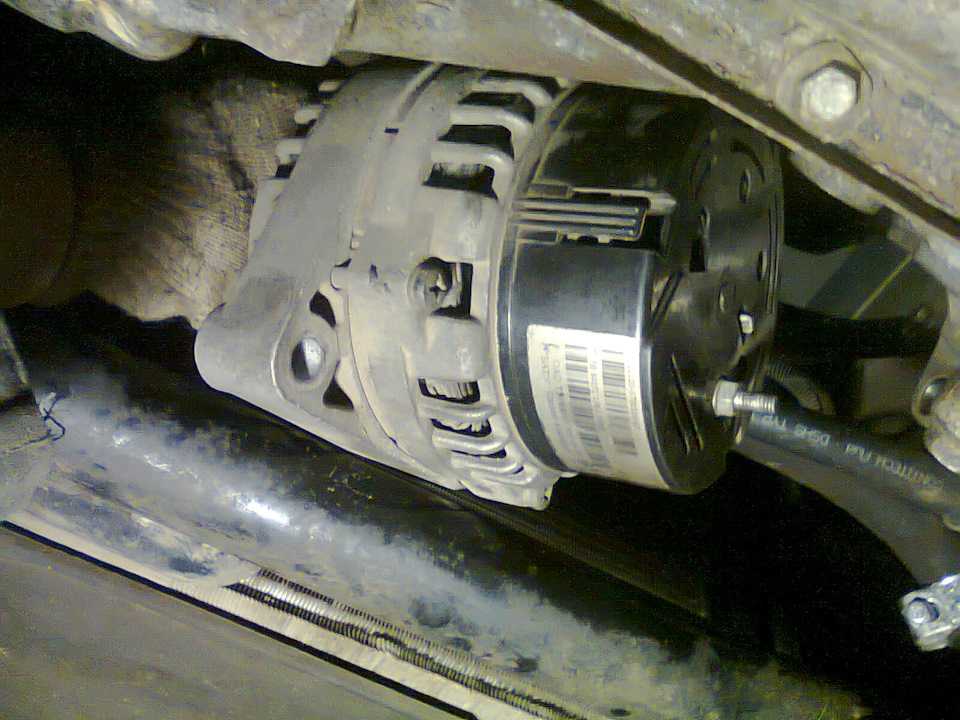

Теперь практически все готово и можно смело вынимать данное устройство из моторного отсека, немного поворачивая из стороны в сторону, найдя максимально удобное положение для его изъятия.

Для замены генератора на Ладе Калине приобретаем новый и производим установку и порядке, обратном снятию, поставив на место все втулки в те же места, как они и стояли. Цена на новый генератор колеблется в пределах 4000-5000 рублей, так что придется немного раскошелиться.

Установка и особенности ремонта

Установка происходит в обратной последовательности. Если необходимо, то проводится замена генератора или его ремонт. В некоторых случаях ремонт будет нецелесообразен, так как имеется много негодных узлов, в числе которых статорные и роторные обмотки. Восстановление окажется дорогостоящим, намного проще станет провести полную замену генератора на «Калине». Стоимость нового генератора в магазинах 4-5 тыс. рублей. На «разборках» можно приобрести в 2-3 раза дешевле.

Лада Калина (Lada Kalina) 1 го поколения выпускалась в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году под внутренне — заводскими номерами ВАЗ-1117, ВАЗ-1118, ВАЗ-1119 с кузовами седан, хэтчбек, универсал. В данной статье мы покажем описание предохранителей и реле Лада Калина 1 го поколения со схемами блоков и фотографиями. Отметим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Пошаговая инструкция

Устройство и особенности кпп ваз 2107: схема, разборка, ремонт Замена ремня ГРМ Лада и ремонт системы привода предусматривает применение следующих инструментов:

• ключ на «19»;
• головка на «8»;
• накидной ключ;
• ключ на «13».

Калина выпускается с кондиционером и без. Замена ремня ГРМ Лада в обоих случаях проводится по одной схеме. Сначала потребуется снять защиту картера, правое колесо и подкрыльник. После демонтажа расширительного бачка двигатель поднимается на домкрат. С правой стороны откручивают подушку. Закручивая шпильку натяжителя, нужно ослабить натяжение ГРМ. Следующий шаг предусматривает демонтаж привода с ролика и шкивов.

Как только новая деталь установлена, можно собирать конструкцию с учетом обратной последовательности действий. Замена ремня ГРМ Лада завершается регулировкой натяжения. Данную работу рекомендуется проводить на смотровой яме, при этом нужно соблюдать все меры безопасности. Если заменяется гибкая связь, одновременно следует установить новый ролик натяжителя.

Регулировка устройства начинается с ослабления контргайки штока. С помощью ключа на «8» за счет вращения регулировочной шпильки контргайка зажимается. Постепенное натягивание ремня позволяет применять штатные весы, которые присоединяют к ключу на «8». Шпилька затягивается против часовой стрелки, пока не будет достигнуто значение в 2 кг.

Нормой считается регулировка ремня ГРМ Лада Калина, когда при усилии в 10 кгс на участке между шкивами коленвала и генератора уровень прогиба колеблется в пределах 8-10 мм. Необходимо отметить, что в современных автомобилях установлены специальные устройства типа ЦНТ-ремень. В их задачи входит распознавание акустических характеристик приводных агрегатов.

Ремень генератора, который приводит в действие генератор в автомобиле Лада Калина, является одним из важнейших расходных компонентов. От его корректной работы зависит стабильность питания электрической энергией всех токоприемников в бортовой сети. Поэтому многих интересует вопрос, как подтянуть ремень.

Ослабление степени натяжения ремня сопровождается свистящим эффектом. И тогда свистит ремень. Также некорректно произведенная натяжка способна вызвать быстрый износ подшипников и привести к разрушению структуры самого расходного элемента. В данной статье мы расскажем, как подтянуть ремень.

К основным признакам износа ременной передачи относят:

• появление трещин;
• неравномерное истирание рабочей зоны;
• порыв нитей кордов.

Чтобы не допускать преждевременного износа этого важного расходного компонента владельцу LADA Kalina потребуются знания в части правильной натяжки ремня

Проверка и регулировка натяжения ремня генератора Калины

Поджимаем рукой вверх ниж­нюю ветвь ремня, при усилии нажатия 100Н (10 кгс) прогиб ремня должен составлять около 10 мм. В случае отсутствия специального инструмента, может быть использованы бытовые весы-безмен.

• Чрезмерное натяжение ремня вызы­вает повышенные нагрузки на ремень, подшипники генератора и натяжного ролика, что приводит к преждевре­менному выходу их из строя.
• Недоста­точное натяжение ремня приведет к проскальзыванию его на шкивах, что вызовет износ и нарушение заряд­ки аккумуляторной батареи.

Если натяжение ремня не соответствует норме, тогда:

• Для натяжения ремня — вращаем регули­ровочную шпильку против часо­вой стрелки.
• Для ослабления натяжения — вращаем регули­ровочную шпильку по часо­вой стрелке.

Замена генератора Приора 16 клапанов своими руками видео

ВАЗовские модели автомобилей обычное не представляют никакой сложности при простом ремонте или разборе, обслуживать их недорого практически в любом сервисе, а базовые комплектации при необходимости поддаются даже новичкам. Но если вам потребовалась замена генератора Приора 16 клапанов с кондиционером или гидроусилителем, демонтировать его будет довольно сложно ввиду более узкого пространства под капотом, и нужна подготовка.

Почему, собственно, сложна замена генератора на Приоре 16 клапанов?

У шестнадцатиклапанной версии между головкой и радиатором куда более узкое расстояние, чем на восьмиклапанной.

Если снять на 16-клапанном генераторе крепежные болты, снять его все равно не будет возможным — он будет упираться в радиатор. Потому что свободное место под капотом будет занято компрессором или насосом.

Не тяните за генератор ни в коем случае, это повредит радиатор. Если что-то не отцепляется само по себе — не применяйте силу.

Как снимается генератор

В помещении предпочтительно иметь крановую балку, на крайний случай можно воспользоваться домкратом на колесиках, специальным для вывешивания двигателя. Действовать следует следующим способом.

• Отсоедините клеммы аккумулятора.
• Вывесить мотор.
• Снять ремень привода.
• Ослабить патрубки на гидроусилителе или кондиционере.
• Снять с генератора крепления.
• Теперь генератор можно отсоединить и подать. Сначала в сторону, потом вверх.
• Когда все проводки будут отсоединены, генератор можно снимать.

Замена ремня генератора на Приоре 16 клапанов проводится в обратном порядке, просто установите новую деталь, следуя по инструкции.

Как снять генератор на Ладе без кондиционера

Если у вас не установлено дополнительное оборудование, замена генератора Приора 16 клапанов пройдет чуть проще, так как места под капотом будет больше.

• Снимите клемму на минус с аккумулятора.
• Снимите защиту с двигателя.
• У натяжителя ремня отверните гайку (не полностью, максимум на четыре оборота). Теперь его можно ославить, немного повращав винт. Когда он достаточно освободится, можете его снять.
• Снимите защитный колпачок, чтобы потом снять клемму со жгута проводов. Теперь можно снять колодку проводов.
• Выверните гайку, чтобы снять крепящий сверху болт, затем сделайте то же самое с болтом нижнего крепления.
• Снимите ремень, а затем и весь генератор.

Поскольку в продвинутых комплектациях с кондиционером ремень на генератор ставится длиннее, то и при необходимости его замены, нужно помнить о некоторых тонкостях. Особенно если чувствуется, что качество сцепления с роликами стало гораздо хуже, тогда придется сделать перенатяжку или смену.

О неполадках в первую очередь скажет свист, явное снижение уровня заряда аккумулятора, даже если он должен быть полностью заряжен. Новые аккумуляторы можно заказать здесь: https://www.rimir.by/products/car/akkumulyatory-95/ . В таком случае в первую очередь стоит взглянуть на ремень — эластичен ли он, не появились ли на нем сторонние трещины.

Замена ремня генератора Приора 16 клапанов должна быть проведена через 60 тысяч километров пробега, ну или раз в два года.

Как поменять ГУР

Вам потребуется смотровая яма, баллонный ключ.

• Ослабьте гайку, чтобы открутить регулировочный болт.
• Теперь можно отодвинуть генератор.
• Сняв правое переднее колесо и его подкрылок, откроется пространство перед старым ремнем.
• Отсюда он легко снимается.
• Можно установить новый. Главное — правильно и хорошо его подтянуть.

Как натянуть ремень и проверить его натяжку

Для Приоры помимо родного рекомендуются аналогичные ремни таких иностранных марок, как Контитех, Дайко, Гейтс, Фленнор.

• Ослабьте гайку ролика, придется держать обойму ключом. Вращая потом этот ключ, обойму можно проворачивать.
• Зажмите гайку у ролика. Проверить качество натяжения следует только на длинном участке между шкивами. Если при надавливании в этом месте на ремень, он прогибается не больше чем на 10 миллиметров, натяжение подходящее.
• Если на вашей Ладе стоит гидроусилитель, следует натянуть его чуть сильнее. Если вы натянете его недостаточно сильно, он будет очевидно свистеть, этот недостаток легко улавливается на слух. Тогда подтяните его чуть сильнее. Если же слышится не свист, а гул, ремень наоборот необходимо приспустить.

На Приоре в обычном сервисе поменять только ремень может стоить от 300 рублей (не считая расходников). Если генератор с роликами или навесной, то цена существенно возрастет до полутора тысяч рублей.

Не стоит забывать чек на оказанные услуги, гарантия на проведенные работы должна быть не менее полугода, если ремень испортится по причине некачественной установки или натяжения, нужно требовать замену за счет сервиса.

Признаки поломки генератора

Чтобы осуществить диагностику генераторной установки, снимать ее необязательно. Вот некоторые характерные симптомы поломок:

1. Наличие гула и свиста со стороны генератора говорит о том, что разрушены подшипники. Если запустить, то ротор может заклинить и порваться ремень.
2. Свист, кратковременное возгорание лампы контроля зарядки – износился ремень генератора на «Ладе Калине», или же он имеет слабое натяжение. Если лампа горит постоянно, то возможен обрыв.
3. Если горит лампа зарядки, это означает то, что на выходе генератора нет напряжения. Причина может крыться в обмотках, регуляторе напряжения, контактных кольцах, диодах, проводке.

Поиск неисправности должен начинаться от самого простого к более сложному. Не исключено, что причина отказа генератора – это обрыв одного провода. Но вполне возможно, что имеется обрыв обмотки ротора или статора. При ремонте схема подключения генератора должна быть под рукой.

Как заменить регулятор напряжения и проверить его на исправность на ВАЗ 1117-ВАЗ 1119?

Проверка регулятора напряжения на исправность:

1) В начале операции вам нужно будет разыскать где у вас находится сам генератор и после того как вы его найдёте, отведите рукой в сторонку резиновый чехол который указан красной стрелкой, данный чехол закрывает вывод «В+» более простыми словами это плюсовой вывод и он идёт от генератора, к данному выводу (Он кстати ещё синей стрелкой указан) вам нужно будет подсоединить плюсовой провод вольтметра и после его подсоединения, кинуть другой провод (Провод минус) идущий всё от того же вольтметра на массу (То места куда нужно вам подсоединить провод, указано зелёной стрелкой), после проделанной операции, вольтметр постоянного тока вам покажет напряжение в бортовой сети автомобиля.

2) После того как всё будет подсоединено, заведите двигатель у автомобиля и включите ко всему этому на нём ещё и фары, когда двигатель будет заведён, дайте ему поработать некоторое время (Около 15 минут) и после того как это время пройдёт, на средних оборотах двигателя замерьте напряжение в бортовой сети которое у вас должно будет быть в пределах 14,4-15,1 В.

Примечание! Если это напряжение будет либо больше, либо же меньше, тогда замените регулятор напряжения на новый!

3) Теперь что касается конденсатора, чтобы проверить работает он или нет достаточно всего лишь мегомметром подсоединить выводы которые идут от него к контактом конденсатора, при подсоединении у вас сопротивление в начале должно будет уменьшится и после этого стать бесконечным (Какая бесконечность у вас на приборе можно очень легко понять, для этого ничего не подключая сперва посмотрите на цифры которые показывает мегомметр, к примеру если он у вас покажет 0 то это и будет бесконечностью), если всё так и произошло то в таком случае конденсатор полностью исправен и не требует своей замены, в противном случае замените конденсатор на новый.

Примечание! Конденсатор – он встроен в сам регулятор напряжение, а служит он как таковым фильтром для тока, благодаря нему напряжение в сети выравнивается к примеру он может пропускать через себя хорошо токи высокой частоты но будет задерживать токи низкой частоты!

Замена регулятора напряжения со встроенным в него конденсатором:

Снятие: 1) В начале операции вам нужно будет скинуть с аккумуляторной батареи клемму минус, о том как это сделать вы можете прочесть «здесь», а после чего вам нужно будет нажав на защёлку отсоединить колодку проводов от генератора, для наглядности она ещё указана красной стрелкой.

Примечание! Когда колодка с проводами будет отсоединена, возьмите в руки гаечный ключ и отверните при помощи него гайку которая крепит клеммы двух проводов к шпильке, после отворачивания гайки снимите эти клеммы со шпильки! (Перед тем как отвернуть данную гайку, отведите сперва резиновый чехол который её закрывает от попадания на неё грязи в сторонку)

2) Затем возьмите в руки отвёртку подденьте при помощи неё три защёлки, благодаря которым защитная крышка и удерживается на генератора, а когда защёлки будут отщёлкнуты, снимите крышку с генератора и отложите её в сторонку, чтобы она не мешала.

3) Следом возьмитесь рукой за провод который подсоединяется к выводу диодного моста (Провод указан красной стрелкой, а вывод синей) и после чего отсоедините его от этого вывода.

Снятие и разборка генератора Лада Калина

Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

Снимаем ремень генератора (см. «Проверка состояния и замена рем­ня привода генератора»).

Нажав на фиксатор колодки про­вода предварительного возбуж­дения генератора . . отсоединяем колодку от разъема регулятора напряжения.

Головкой «на 13» отворачиваем гайку крепления наконечников проводов к выводу «В+». . и снимаем их с вывода.

Головкой «на 17» отворачиваем болт нижнего крепления генера­тора и вынимаем его. Вынимаем гайку из кронштейна ге­нератора.

Головкой «на 13» отворачиваем гайку болта верхнего крепления генератора.

. и снимаем генератор. Разбираем генератор 5132. 3771 для замены регулятора напряжения, выпря­мительного блока, ротора, статора и подшипников.

Головкой «на 8» отворачиваем три гайки крепления кожуха.

. и снимаем кожух.

Снимаем со шпилек крепления ко­жуха три металлические шайбы.

Шлицевой отверткой отворачи­ваем два винта крепления выво­дов регулятора напряжения.

Головкой «на 8» отворачиваем две гайки крепления регулятора напряжения.

. и снимаем регулятор.

Маркером помечаем взаимное положение крышек генератора.

Головкой «на 7» отворачиваем че­тыре болта, стягивающие крышки.

Снимаем заднюю крышку со ста­тором в сборе. Если статор не выходит из передней крышки, поддеваем его отверткой с разных сторон относительно перед­ней крышки.

Надеваем на гайку крепления шкива высокую головку «на 24» и через ее отверстие вставляем шестигранник «на 8» в отверстие вала ротора. Отворачиваем гайку крепления шки­ва, зажав инструментальную головку трубным ключом или в тисках.

Снимаем пружинную шайбу

. и распорную шайбу.

Выталкиваем вал ротора из передней крышки.

. и снимаем крышку Для замены переднего подшипника.

. шлицевой отверткой отворачиваем четыре винта крепления прижимной пластины подшипника.

Снимаем прижимную пластину.

Руками выталкиваем подшипник из гнезда.

. и снимаем его. Если вытолкнуть подшипник не удает­ся, выбиваем его с помощью оправки или инструментальной головки под­ходящего диаметра.

Для замены заднего подшипника..

. двухзахватным съемником спрес­совываем подшипник с вала ротора. При выполнении этой операции винт съемника следует упирать точно в центр вала, чтобы не повредить пластмассовый изолятор контактных колец ро-тора. Для установки захватов съемни­ка на пластмассовой втулке ротора выполнены две лыски.

Если необходимо снять выпрямительный блок или статор.

. отпаиваем шесть выводов об­мотки статора от выводов выпря­мительного блока. . и, отвернув ключом «на 8» три гай­ки крепления, снимаем выпрямительный блок и статор.

Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус (см.«Проверка генератора»).

Сборку генератора выполняем в об-ратной последовательности.

Для установки заднего подшипника опираем передний конец вала ротора о деревянный брусок.

. и напрессовываем подшипник на задний конец вала оправкой или отрезком трубы подходяще­го диаметра, прикладывая усилие только к внутреннему кольцу подшипника. Если передний подшипник не удает-ся вставить в крышку генератора..

. запрессовываем его подходя­щей инструментальной голов­кой, прикладывая усилие к на­ружному кольцу подшипника.

Видео по теме «Лада Калина. Снятие и разборка генератора»

Снятие генератора с Калины и дефектовка.

https://youtube.com/watch?v=lKgiCZqWKGw

Генератор Лада Калина,Приора. ремонт

https://youtube.com/watch?v=gVC1DyDADBk

Замена контактных колец генератора ВАЗ Калина.Как снять генератор.

Обычно даже заводские генераторы на Калине довольно долго служат и не требуют замены, конечно, если вам не попалась машина с заводским браком данного устройства. При выходе из строя этого узла электрооборудования, придется произвести его замену. Делается это хоть и не сложно, но по времени уйдет не менее часа, особенно если вы впервые делаете эту процедуру. Итак, нам понадобятся следующие инструменты:

1. Рожковые или накидные ключи на 8, 13 и 19
2. Трещотки маленькая и большая и головки на 8, 13 и 19 для более удобной и быстрой работы
3. Вороток с удлинителем

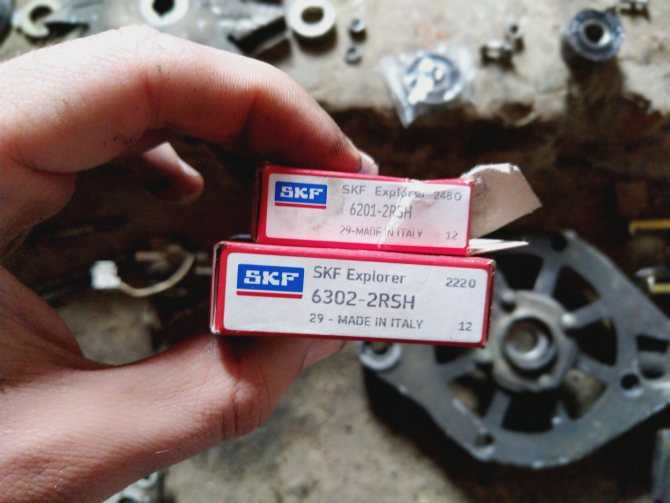

Замена подшипников

Автомобили «АвтоВАЗа» очень часто подвергаются справедливой критике со стороны владельцев машин, выпускаемых этим предприятием. Модель Лада Калина не стала исключением из общего правила. Почти все преобразователи тока, установленные на автомобилях этой марки, ломаются после 10 тыс. км пробега, после чего требуется ремонт генератора или его замена. Как показала практика, причиной многих поломок являются не только подшипники, но и кронштейн генератора Калина. Зачастую данную проблему автовладельцы устраняют самостоятельно. Сделать это при определенных навыках не так уж и сложно.

Чтобы выполнить ремонт генератора, необходимо его разобрать. Для этого шуруповертом зацепляют наконечники проводов статора и немного вытаскивают их из пружин диодного моста. Затем откручивают болты, которые прикрепляют диодный мост. После этого откручивается соединяющий болт.

После разборки генератора проверяется, исправен ли задний подшипник. Для этого нужно покрутить его внешнее кольцо. Если оно крутится легко, без шума и скрежета, у него нет люфта, то подшипник исправен. При малейшем подозрении на неисправность подшипник лучше заменить.

Далее необходимо демонтировать кронштейн генератора Калина. С помощью шуруповерта подцепляется статор и вынимается из обшивки устройства. В состав кронштейна входит подшипник, который тоже следует проверить. При обнаружении неисправности деталь нужно заменить.

Передний подшипник агрегата завальцован в его обшивке. Хотя «АвтоВАЗ» не рекомендует его менять, целесообразнее все же будет это сделать, ведь в противном случае потом может потребоваться купить дорогостоящий новый генератор на Калину.

Снимается подшипник путем демонтажа шкива и дистанционной пробки. Вслед за этим с помощью молотка из резины извлекается ротор, фронтальная обшивка агрегата зажимается в тисках. Подшипник бережно извлекается.

Генераторы на ВАЗ 2106 и 2107

Генератор на ВАЗ 2106-2107 стоит такой же, как на ВАЗ 2101 — Г221. Если вы установите дополнительно внештатные потребители тока, работающие постоянно, то это приведёт к недозарядке, ток от реле-регулятора будет подаваться недостаточный. К таким дополнительным устройствам относятся:

• мощные аудиосистемы;
• противотуманки;
• телевизор;
• предпусковой подогреватель;
• дополнительный обогреватель;
• холодильник.

Любое аналогичное устройство приведёт к большему потреблению электроэнергии и, следовательно, к преждевременной разрядке аккумулятора, даже при работе мотора на высоких оборотах. Штатные устройства на 2106 разработаны уже давно и не рассчитаны на современные энергопотребляющие дополнения.

В таком случае рекомендуется заменить штатный генератор на более мощную установку.

1. Г 222

Если вам нужно усилить мощность тока, то, решая, какой генератор лучше поставить на ВАЗ 2106 или 2107, вместо штатного возьмите Г 222, который ставился на ВАЗ 2105, Нивах. Казалось бы, сам он не лучше штатного на «шестёрке», но можно взять модернизированную версию, которая будет мощнее. В отличие от 221-го, эта установка сконструирована со встроенным реле регулятора, собранного в один узел со щётками. Г 221 даёт отдачу 42 А, а 222-й — 50 А. Увеличение сечения на обмотке ротора повышает мощность, хотя конструкция совершенно аналогична Г 221. Правда, для установки на 2106 вам потребуется незначительная доработка. Самый простой способ — поставить щётки от Г 221. Они отлично ставятся на место реле. Такая доработка вполне по силам даже не имеющим навыка автолюбителям.

Можно установить на ВАЗ 2106 Г222 со штатным регулятором, но тогда необходимо изменить схему подключения электрической машины.

На 2107 всё устанавливается без проблем.

Проверьте напряжение при средних оборотах двигателя на клеммах аккумулятора, если оно при 2500 оборотах в минуту составляет 14 В, то всё отлично. Вы сможете ездить с более мощным агрегатом, подключая дополнительные опции.

2. Генератор 2108

Эта установка имеет большую эффективность, выдавая ток в 55 А. Ставится как на 2106, так и 2107.

Крепление идентичное штатным, проблем не возникает при установке. Не забудьте лишь снять аккумуляторную клемму. Вот с подключением на 2106 придётся повозиться. На штатный прибор идут 4 провода. На «восьмёрку» — три, так как реле напряжения встроенное. Чтобы получить хороший результат, заизолируйте чёрный провод, остальные присоедините соответственно штатной системе. Лампочка — индикатор разряда будет гореть при работе генератора, при отсутствии зарядки гаснет.

Полезно выполнить ещё небольшие доработки. Вместо старого реле поставьте обычное силовое. Тогда лампочка горит лишь при запуске мотора и на малых оборотах.

На 2107 нужно добавить только силовое реле.

3. 2107-3701010

Ещё более мощная установка — от ВАЗ 2107i, выдающая 80 А, которая также может быть поставлена на ВАЗ 2106–2107. С таким оборудованием возможно поставить любые электрические системы. На ВАЗ 2106 подойдёт только 2107-3701010; на карбюраторную «семёрку» можно взять любой генератор этой серии.

При установке этого оборудования на 2106 лучше его доработать: реле регулятор замените на аналогичное от Г 222.

Как заменить генератор

Иногда ремонт генератора на Лада Калина не помогает устранить проблемы, с ним связанные. В этом случае приходится заменять старый агрегат на новый

О том, какой лучше генератор приобрести из имеющихся в продаже, необходимо судить, обращая внимание на его технические характеристики. Замена устройства выполняется довольно быстро, на всю процедуру тратится примерно час времени

• снять ремень, ослабив его натяжитель;
• отсоединить штекер и клеммы проводов;
• открутить гайку крепления верхней части аппарата и вынуть болт;
• аналогичным образом вынуть болт в нижней части;
• вынуть генератор из моторного отсека.

Новый агрегат ставится в обратной последовательности. Заменить генератор на Калину, как и отремонтировать его, дело несложное, если имеются определенные навыки в ремонте автомобиля. Если таких навыков недостаточно, то лучше обратиться к специалистам автосервиса.

АвтоВАЗ комплектует машины ВАЗ 1118 генераторами типа 5132.3771 или 9402.3701-06, есть много различных производителей, выпускающих запчасти для вазовской машины.

Генератор на Ладу Калину может быть разной мощности, промышленностью выпускаются источники тока на 85, 100, 90, 115, 120, 135 Ампер.

Среди наиболее известных производителей деталей ВАЗ отмечаются:

Поэтому не забывайте про специальное натяжное устройство.

Со временем ремень генератора на Ладу Калину может изнашиваться, поэтому его периодически необходимо менять.

Согласно инструкции, замену положено проводить через каждые 30 тыс. км пробега, но в основном ремень может прослужить дольше этого срока.

Раньше времени генераторный ремень выходит из строя, если:

Менять ремень генератора на Ладе Калине не сложно, поэтому останавливаться на этом моменте не будет, тем более все работы по замене расписаны тут.

Принцип действия

• максимальный отдаваемый ток — 85-90 А;
• напряжение — 14,4-15,1 В;
• передаточное отношение двигатель-генератор — 1:2,4;
• направление вращения — правое.

Замена подшипников

Чтобы выполнить ремонт генератора, необходимо его разобрать. Для этого шуруповертом зацепляют наконечники проводов статора и немного вытаскивают их из пружин диодного моста. Затем откручивают болты, которые прикрепляют диодный мост. После этого откручивается соединяющий болт.

После разборки генератора проверяется, исправен ли задний подшипник. Для этого нужно покрутить его внешнее кольцо. Если оно крутится легко, без шума и скрежета, у него нет люфта, то подшипник исправен. При малейшем подозрении на неисправность подшипник лучше заменить.

Далее необходимо демонтировать кронштейн генератора Калина. С помощью шуруповерта подцепляется статор и вынимается из обшивки устройства. В состав кронштейна входит подшипник, который тоже следует проверить. При обнаружении неисправности деталь нужно заменить.

Передний подшипник агрегата завальцован в его обшивке. Хотя «АвтоВАЗ» не рекомендует его менять, целесообразнее все же будет это сделать, ведь в противном случае потом может потребоваться купить дорогостоящий новый генератор на Калину.

Источник
