Датчик включения электро вентиляторов. — Лада 4×4 3D, 1.8 л., 2000 года на DRIVE2

В интернете много мнений куда ставить датчик температуры ОЖ для включения электро вентиляторов.В основном народ разделился на два лагеря до радиатора и после радиатора, хотя есть способы а термостат и в радиатор.И у тех и у других вроде все работает.Проанализировав всю ситуацию пришел к выводу что не принципиально куда его ставить, не на столько большая система охлаждения в наших движках, и основною работу по регулировке температуры в двигателе выполняет термостат, и жидкость гоняется по малому кругу.При нагреве двигателя горячая жидкость пойдет через открывшийся термостат в радиатор, а из радиатора более холодная жидкость пойдет в двигатель, и как только двигатель поступит холодная жидкость термостат закроется

Вентиляторы включатся в любом случае как только жидкость в радиаторе станет горячей, и не важно до или после стоит датчик, разница включения составит секунды,Если датчик стоит до, то вентиляторы включатся пораньше и начнут остужать температуру жидкости уже находящуюся в радиаторе еще до более низкой которая сразу идет на охлаждение двигателя, термостат захлопнулся, вентиляторы еще поработали немного остудили жидкость поступившую в радиатор и выключились.Если датчик стоит после радиатора, то вентиляторы включаться попозже чем с вариантом датчик до радиатора, но в двигатель жидкость пойдет уже на с такой большой разницей в температуре и охлаждения двигателя получается более долгим.Жидкость получается будет охлаждаться сразу вся и в блоке и в радиаторе до одной и той же температуры, термостат захлопнулся, и да вентиляторы в этот же момент и выключатся.Те по времени охлаждения и энергозатратам получается одно и то же.Может конечно я и не прав

Здесь видео как работают вентиляторы по времени, на улице жара за 30 градусов, встал на солнцепеке, ветра нет.

www.drive2.ru

Бачок для ветрового стекла и тормозной жидкости

Еще одной заправочной емкостью нивы шевроле являются два бачка стекло омывателя, вместимость которых составляет пять и два литра. В этой модели есть две независимые тормозные системы. Рабочая имеет гидравлический привод, стояночная — механический. Контуры разделены между собой.

В гидравлический привод входит специальный бак, который сделан для тормозной жидкости. Рекомендуемые жидкости для заливания в другие емкости и для смазывания шарниров:

• тормозная жидкость DOT-4 подойдет для пол-литрового гидропривода тормозов. Продукция обладает улучшенными характеристиками, имеет температуру кипения свыше 235 градусов. Хорошо подходит для регионов с низкой температурой окружающей среды;
• SAEJ1703, FMSS116 используют для всей гидравлической системы и выключения сцепления (0,15 л). Синтетический продукт обеспечивает хорошую смазку и уменьшает процесс окисления при высоких температурах;
• шарнирам люка крышки бака, замкам дверей и капота требуются консистентные смазки ВТВ-1, ФИОЛ-1. Шарнирам рулевых тяг и карданных валов — ШРБ-4, Литин 2, Эсма;
• в кондиционере тоже располагаются две емкости. Одна из них для масла (0,22 л), другая — хладагента (0,650 кг).

Резервуары нивы шевроле для заправки жидкостей и смазочных материалов достаточно надежны и удобны, когда потребуется произвести замену.

Различные метки и датчики дают возможность практически сразу осуществлять контроль, что позволяет избежать аварийной ситуации.

Возможные поломки

Нередко автовладельцы сталкиваются с неисправностями печки. И если в летний период об этих неполадках можно догадаться по косвенным признакам, то при отрицательных температурах поломку заметит каждый. Но необходимо точно диагностировать неполадки, чтобы эффективно их устранить.

1. Не поступает теплый воздух под ноги. Если по остальным направлениям поток воздуха удовлетворительный, то причина кроется в состоянии распределяющей заслонки. Возможно и простое заедание, которое устранится после периодической смены режимов.
2. Печка дует недостаточно горячим воздухом. Здесь необходимо проверить систему на герметичность. Недостаточный уровень ОЖ может стать причиной низкой температуры воздуха. Еще одним вариантом служит неправильное положение основной заслонки, в результате чего большая часть воздуха идет мимо радиатора.
3. Не работает печка в первых трех режимах. Если печка включается на максимальной скорости, то причиной неисправности является терморезистор. Если же и на 4 скорости моторчик печки «молчит», то необходимо его проверить, а также проверить сам блок управления и всю питающую цепь, включая предохранитель.

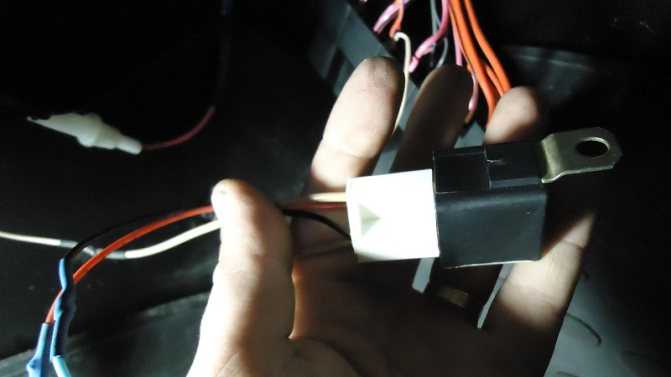

Реле для запуска работы вентилятора

В запасном блоке могут находиться не только сами предохранители, там же могут располагаться электромагнитные реле. Они контролируют работу системы охлаждения двигателей, цепи которых питаются от замка зажигания бортового компьютера. Ток идет от АКБ через сами предохранители.

Работа реле производится следующим образом: в самом начале на вывод подается напряжение, в результате образуется электромагнитное поле путем прохождения тока через индуктивную катушку. В дальнейшем ток, проходящий через реле, запускает двигатель. Если напряжение убрать, то контакты разомкнутся из-за пружины, которая присутствует в механизме, а сам вентилятор остановится.

Есть несколько способов проверки работы реле. Самый простой метод — заменить реле на такое же рабочее и проверить состояние системы. Заглушить двигатель, затем отключить разъем датчика температуры, после этого послышится характерный щелчок реле. Затем нужно снять и прозвонить выходные контакты с помощью мультиметров, постоянно подавая напряжение на вывод. С термодатчика информация подается прибору включения блока.

Сам термодатчик — это резистор, показатели которого изменяются в вариативном диапазоне температуры: от 1,3-1,8 Ом при 30°C до 155-196 Ом при 90°C. Чтобы дать точную оценку его работы, используют термометр и омметр, высчитывая сопротивление при различных температурах. Для проверки снимают деталь, затем погружают в водную среду. Датчик можно найти вблизи магистральной выпускной системы. Демонтаж его производится с помощью накидного ключа.

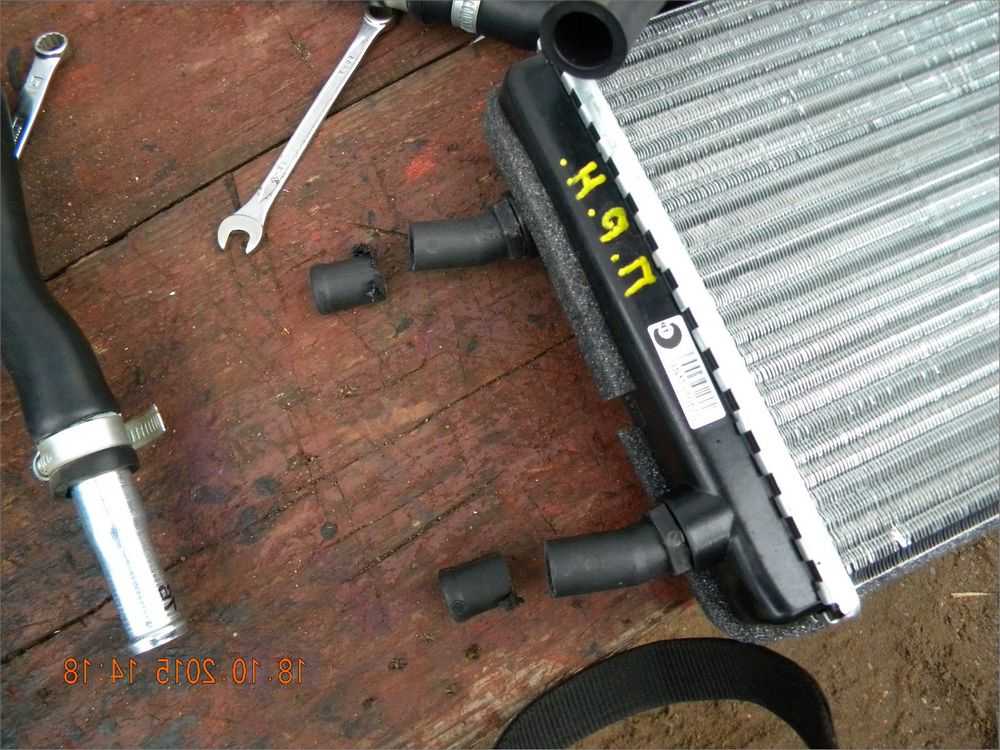

Установка радиатора

В процессе демонтажа радиатора приходится проходить все этапы, которые предусмотрены для его установки

Важно не забыть поменять резиновые ножки (переставить на новый радиатор со старого), так как новый узел им не комплектуется. Во время подсоединения патрубков нужно помнить о возможной необходимость вновь повторять данную процедуру, поэтому хомуты следует располагать так, чтобы они свободно откручивались длинной отверткой

В случае, если Вы снимали теплообменник гидроуселителя, то воздух в компрессор ГУР не попал, следовательно, удалять его из системы не придется. Тот воздух, который содержится в радиаторе ГУР выйдет через бачок.

Установив радиатор, приступают к обвязке термостата и монтажу корпуса воздушного фильтра. Так как ОЖ была слита, то придется заполнять систему заново. Заполнение производится через расширительный бачок. Так как термостат закрыт, то большой круг будет практически пустым. У жидкости есть возможность в него попасть, но это происходит довольно медленно. Проще прогреть машину до рабочей температуры, а затем долить жидкость до нужного уровня.

Как заменить радиатор печки Нива Шевроле за час

Ну, максимум за два, если до этого вы не держали отвертку в руках. Если под ногами переднего пассажира, под ковриком, явная лужа антифриза, дело может быть не только в протекшем радиаторе, но и в кране, а также в поврежденных патрубках ввода и отвода печки.

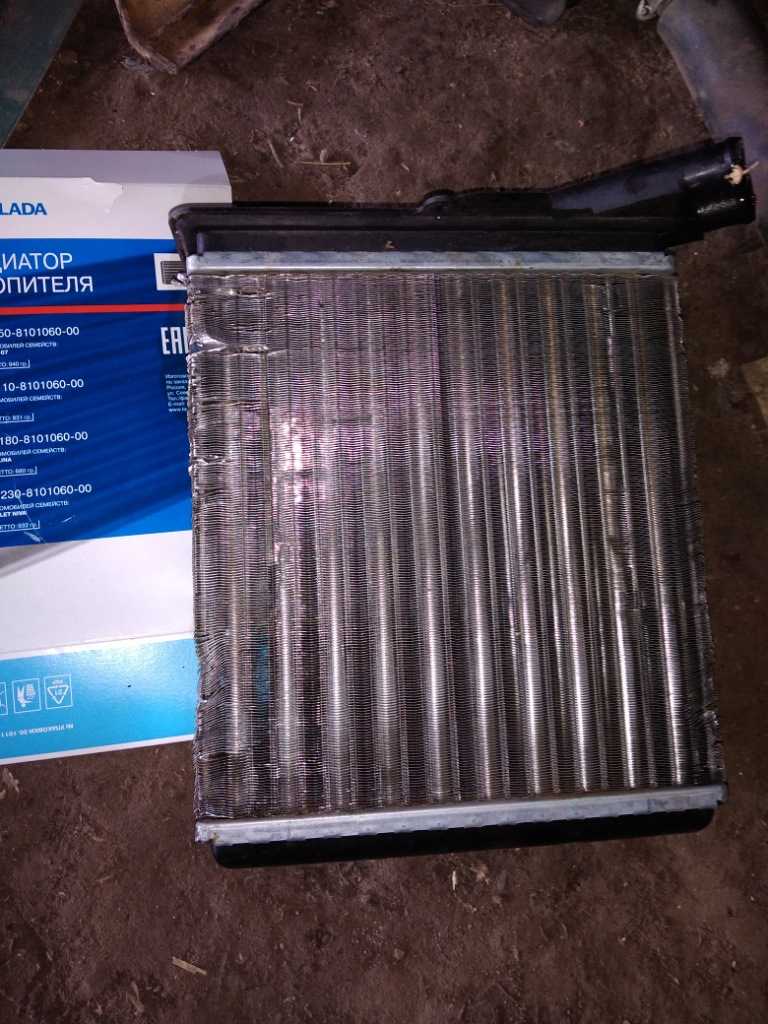

Оригинальный радиатор потек через 60 000 км.

Сливаем антифриз на Нива Шевроле

Для начала сольем антифриз. Чтобы все прошло гладко, подготовим емкость для отработанной жидкости литров на 5-7. Откручиваем крышку расширительного бачка,

снимаем декоративный кожух двигателя, если он установлен.

Находим на блоке цилиндров латунную пробку, готовим шланг подходящего размера, пристраиваем его к сливному отверстию. Этого количества антифриза будет достаточно, если нет необходимости менять жидкость полностью.

Головкой на 13 мм откручиваем конический латунный болт и быстренько вставляем шланг в отверстие. Так мы потеряем полстакана антифриза, зато не придется сливать его полностью и ловить потом воздушную пробку в системе.

Снимаем радиатор печки на Ниве

Теперь идем в салон и снимаем бардачок. Откручиваем все саморезы, которые держат крышку бардачка и его корпус.

1. Снимаем боковую правую накладку, три самореза под крестовую отвертку.
2. Откручиваем корпус бардачка по периметру.
3. Отключаем клеммы подсветки бардачка и на концевик.
4. Убираем бардачок в сборе в сторону.
5. Подкладываем пакет под радиатор, чтобы не залить оставшимся антифризом салон.
6. Откручиваем один саморез нижнего воздуховода и убираем его в сторону.
7. Ослабляем оба патрубка радиатора и аккуратно снимаем их, стараясь поймать антифриз в пакет.
8. Откручиваем два самореза крепления радиатора, подаем его на себя.
9. Прикладываем умеренные усилия и, расшатывая, вынимаем радиатор отопителя.

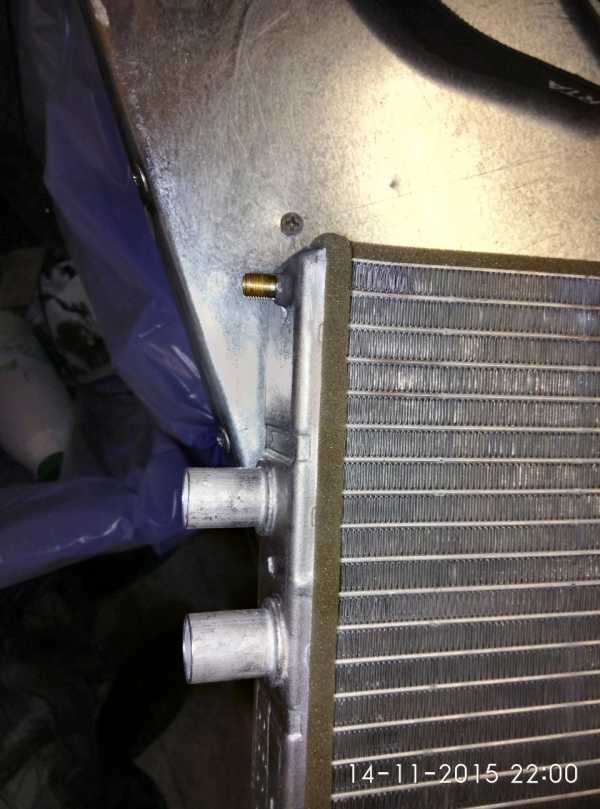

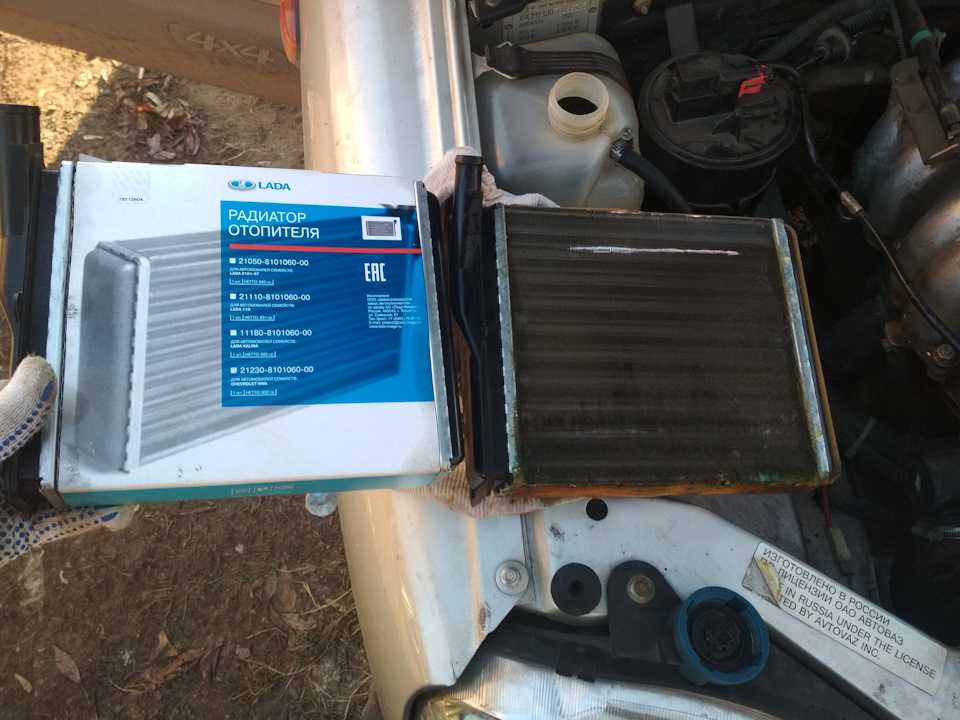

10. Устанавливаем новый радиатор. Чтобы вставить его безболезненно, нужно либо снять полностью верхний воздуховод и электронный блок управления двигателем.
    Либо обрезать кромку радиатора в углу, не задевая уплотнительный паз.
11. Наклеиваем по периметру радиатора уплотнитель, который должен идти в комплекте.
12. Устанавливаем новый радиатор на место. С подрезанным уголком (или со снятым верхним воздуховодом) он устанавливается без проблем. Почему об этом не подумали на ВАЗе, непонятно.
13. Пока радиатор не прикручен, надеваем патрубки.
14. Теперь задвигаем радиатор печки на место и затягиваем патрубки, прикручиваем на место два самореза крепления к корпусу печки.
15. Не спешим устанавливать воздуховод и бардачок, сначала зальем антифриз. Для этого поднимем правую сторону домкратом, чтобы не образовалась воздушная пробка. Объем всей системы охлаждения — 7 литров.
16. Запускаем двигатель, проверяем циркуляцию антифриза. Если радиатор начал прогреваться с ростом температуры в системе, с ним все в порядке, можно собирать бардачок. Перед этим проверим, не подтекают ли патрубки под хомутами. В случае необходимости подтягиваем их.

Когда нужно менять

Алюминий и пластик — материалы, которые сложно восстановить в случае появления трещин и дырок. Поэтому главная причина замены радиатора — течь охлаждающей жидкости.

Существует две причины замены:

• утечка охлаждающей жидкости;
• засорение трубок.

Если вы заметили капли и подтеки, необходимо сразу менять изделие на новое, а не пытаться устранить протечки сомнительными средствами для устранения утечек антифриза.

Несмотря на рекламные заявления, разнообразные порошки, добавляемые в охлаждающую жидкость, слабо устраняют протечки, зато отлично забивают патрубки радиатора. Это снижает эффективность его работы. В этом случае нужно заменить деталь на новую. Если этого не сделать, то систематический перегрев двигателя приведет к необходимости скорого капремонта.

Рейтинг производителей радиаторов печки

В ходе тестирования оценивались следующие параметры:

• Материалы – производители используют меди и алюминиевые сплавы, которые отличаются хорошей теплоемкостью и долговечностью, устойчивостью к коррозии;
• Качество сот – чем больше поверхность контакта с воздухом, тем лучше, но пластины могут легко деформироваться при нажатии пальцем, что говорит о низком качестве;
• Комплектация – компании с хорошей репутацией упаковывают изделия в надежные коробки, на которую наносят информацию, а внутрь кладут сертификаты;
• Цена – бренд, предлагающий продукцию в нескольких сегментах, заслуживает большего уважения;
• Функциональность – ведущие производители комплектующих имеют собственные исследовательские центры и постоянно совершенствуют радиаторы системы отопления;
• Ассортимент – в каталогах одной фирмы можно встретить детали для машин разных марок и моделей. Это подчеркивает высокий уровень развития компании.

Не все изученные производители предлагают продукцию, достойную внимания автовладельцев. Мягкие пластины, механические дефекты, не соответствие геометрических размеров оригинальным запчастям – такие производители радиаторов исключались из нашего рейтинга.

О снятии других элементов

Пользуясь моментом, когда часть салона Шеви Нивы разобрана, можно попутно заменить другие детали, если они вышли из строя. Если необходима замена вентилятора, то процедура разборки ведется таким же образом, только в конце демонтируется моторчик с турбиной, расположенные над снятым вещевым ящиком. Последовательность действий такая:

1. Отключаем клемму питания электродвигателя.
2. Отсоединяем от нагнетателя воздуховод.
3. Выкручиваем 3 винта и демонтируем вентилятор с турбиной.
4. Чтобы отделить турбину, достаточно снять подпружиненную шайбу.

В том же проеме за бардачком находится еще одна важная деталь, отвечающая за принудительную подачу воздуха в салон, — резистор. Признак выхода из строя — переключатель скоростей вентилятора функционирует только в одном положении — «4», то есть на полной мощности. Тогда и производится замена резистора, прикрепленного саморезом к панели за вещевым ящиком.

Радиатор печки выполняет важную функцию в системе отопления каждого автомобиля. При неполадках теплообменника работоспособность системы нарушается, что снижает не только комфорт управления транспортным средством, но также может привести к перегреву мотора. Существуют характерные признаки, которые указывают на то, что с радиатором возникли проблемы и деталь требует замены.

Достоинства и недостатки

Конструкция печки Шевроле Нива считается удачной, так как по принципиальной схеме она схожа с устройством системы отопления многих иномарок, не оснащенных кондиционером. В связи с этим, можно выделить ряд достоинств такой схемы.

• Быстрый прогрев салона. Теперь нет необходимости дожидаться открытия термостата. Воздух становится теплым, как только ОЖ начинает нагреваться.
• Возможность охлаждения двигателя через радиатор печки. Очень частой поломкой в системе охлаждения является заклинивание термостата. И если заклинивший в открытом положении термостат не помешает добраться до СТО, то при перекрытом радиаторе охлаждения двигаться на машине невозможно. Включив печку, можно отвести часть тепла и несколько охладить двигатель.
• Режим рециркуляции помогает быстро нагреть салон или временно прекратить проникновение воздуха извне.

Не лишена система отопления и недостатков, которые отчетливо себя проявляют.

• Сложная система рычагов заслонок часто приводит к заеданию. Некоторые заслонки со временем не поддаются регулировке.
• Негерметичное сочленение воздуховодов приводит к потере воздушного потока. Учитывая высокий уровень шумности моторчика печки, скорость воздушного потока, поступающего в салон через дефлекторы, чрезвычайно мала.
• Практически вся система находится в салоне автомобиля, поэтому ремонтные работы приходится выполнять в условиях ограниченного пространства.

Выявленные проблему и пути их устранения

Если управление печкой на Ниве Шевроле для вас стало неожиданно невозможным, не откладывайте в сторону вопрос поиска причины. Может случиться так, что вам очень понадобится перенаправить поток тёплого воздуха в определённом направлении, а вы не сможете рассчитывать на позитивный результат.

Мы ориентируем вас на то, что проблема может заключаться в выходе со строя самих переключателей, а также банальном разрыве тросика, обеспечивающего поворот заслонок.

Алгоритм устранения проблемы

Не пытайтесь поддаваться на «заманчивые» идеи некоторых «мастеров», предлагающих ничего не делать, а изменять положение заслонки в ручном режиме. Действительно, это можно рассматривать в качестве одного из вариантов решения проблемы, но только кратковременного. При возникновении даже малейшего количества времени мы рекомендуем не лениться, а вооружиться необходимой информацией и успешно провести ремонтные работы, направленные на восстановление работоспособности переключателей.

Для того чтобы получить позитивный результат, рекомендуем вам подготовить плоскогубцы, отвёртку, качественный клей, три куска стальной проволоки, длина которой не менее десяти сантиметров.

Под рулём водителя находится панелька, зафиксированная четырьмя саморезами. Открутите их и извлеките панель. Под ней будут расположены тросики, подходящие к переключателю. Если вы заметите явный обрыв такого тросика, можете поспешить в автомагазин и приобрести соответствующий аналог. Можно поступить иначе и воспользоваться тем материалом, который вы заранее подготовили.

Сам тросик можно благополучно склеить. А также можно отсоединить сломанную защёлку, затем извлечь сломанный тросик. Из подготовленной проволоки сделайте двойной хомутик и закрепите его на пластиковой части, затягивая плоскогубцами, закручивая в тугую косичку. На этом ваши ремонтные работы, связанные с обрывом тросика, завершаются.

Если же вам нужно всё-таки заменить сам переключатель, тогда после того, как вы снимите панель, расположенную под рулём, у вас будет открыт доступ к этим круглым переключателям. Остаётся их просто снять, затем посетить автомагазин и приобрести соответствующую замену. Только не забудьте продавцу магазина продемонстрировать снятый регулятор, чтобы он мог изучить маркировку и успешно подобрать вам нужную деталь. Водрузить на место новый переключатель будет просто, действуя так же, как и до этого, но только в противоположном направлении.

Иногда водители жалуются, что им сложно всё-таки добраться до оборванного тросика, тогда предлагаем вам расширить пространство, в связи с этим доступ будет облегчён. Конечно, в этом случае потребуется снять блок управления вашей печкой. Ничего сложного в этих действиях нет, вам просто придётся открутить несколько лишних болтов и проявить повышенную аккуратность.

Первоначально после снятия крышки панели открутите и снимите аккуратно пластмассовую рамку, далее открутите два болта и извлеките подстаканник. Теперь вновь открутите болты и извлеките перчаточный ящик и магнитофон. Остаётся открутить ещё два болта и аккуратно потянуть на себя приблизительно на пять сантиметров панель климата. Вот теперь вам будет гораздо комфортнее проверять целостность тросиков, фиксаторов, при необходимости осуществлять замену или проводить их ремонт.

Итак, желая собственноручно решать все проблемы, которые могут возникать при каждодневной эксплуатации вашего любимого транспортного средства, вам вполне достаточно ознакомиться с предоставленными рекомендациями, а затем на практике проделать все предлагаемые манипуляции. Ваш любимый «железный конь» вас обязательно поблагодарит за то, что вы к нему проявляете такое участие, он с большим удовольствием порадует вас своей отменной работой.

Сравнение производителей

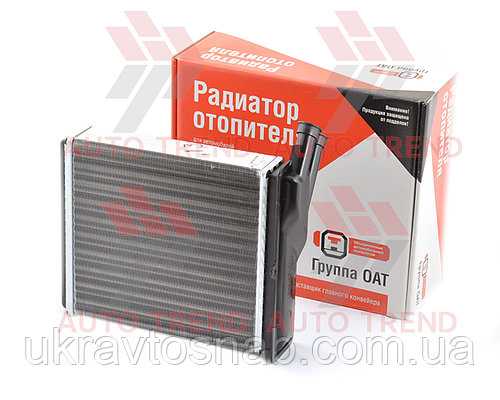

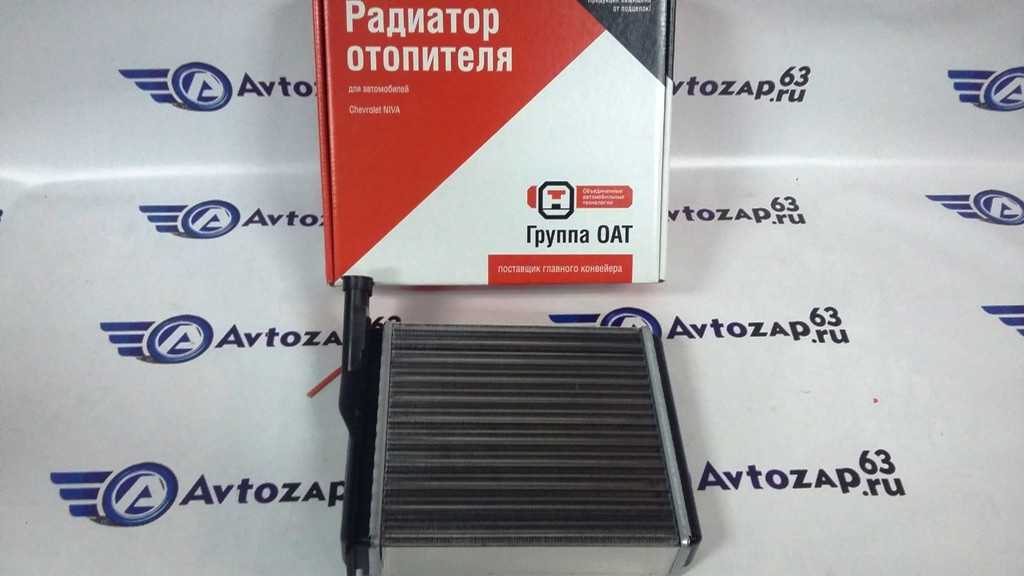

В магазинах можно встретить запчасти производства нескольких компаний. Продукция отличается двумя параметрами: ценой и качеством изготовления. Рассмотрим несколько самых популярных марок.

Hola — торговая марка нидерландской компании H&H Group. 15 европейских заводов выпускают радиаторы, ремни, амортизаторы и другие автозапчасти. Недорогая продукция этой марки имеет хорошее качество. По отзывам покупателей, запчасти этой марки при сопоставимой цене превосходят по качеству китайские изделия. Цена — 2000 рублей.

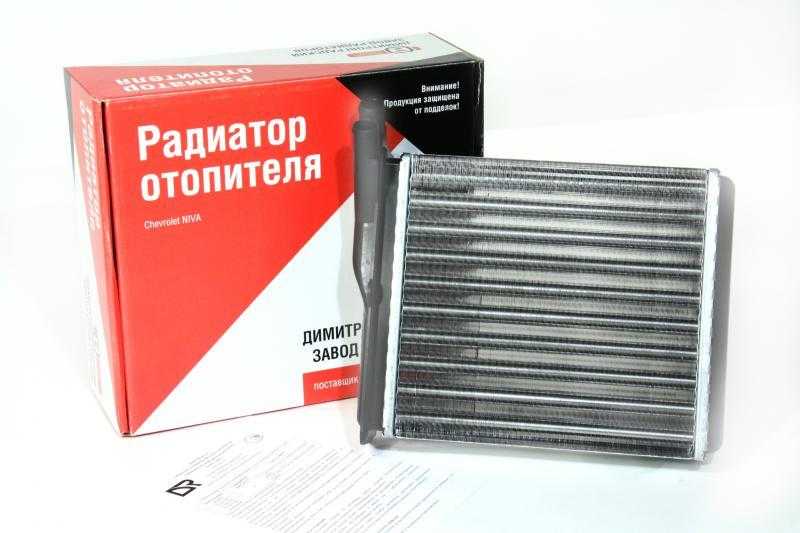

ДААЗ — Дмитровский автоагрегатный завод, входящий в концерн «Объединенные автомобильные технологии», был основан еще в 1967 году. Кроме радиаторов, компания выпускает фильтры, тормозные колодки и другие запчасти на российские и иностранные автомобили. Продукцией этой марки комплектуются автомобили, которые сходят с конвейера АвтоВАЗа. Цена — 2500 рублей.

Luzar — российская компания, которая была основана в 2003 году на базе Луганского радиаторного завода. Изделия этой марки соответствуют ГОСТ-Р и производитель дает на них гарантию 2 года. Цена — от 2100 рублей.

Bautler — британская компания, выпускающая, в числе прочего, запчасти для Нивы Шевроле. Цена — от 2200 рублей.

Отзывы автовладельцев расходятся. Одни считают самыми надежными радиаторы ДААЗ, другие — Bautler, Hola или Luzar.

С учетом того, что замена детали отнимает много времени и сил, стоит брать спортивный вариант Luzar. Он сконструирован в расчете на большие нагрузки, поэтому отличается большей надежностью.

Изделия Hola отличаются тем, что каждая трубка имеет собственную уплотнительную резинку, а не фиксируется единственным уплотнителем. В Luzar-Sport соты припаяны к основе, которая крепится к бачкам.

Принцип функционирования

В автомобиле Шевроле Нива происходит циркуляция охлаждающей жидкости не только в блоке двигателя и радиаторе охлаждения, но и в радиаторе печки. В результате этого возможен процесс теплоотдачи нагнетаемому потоку воздуха. Воздух нагнетается посредством работы вентилятора, который приводится с помощью электродвигателя.

В ранних версиях автомобилей семейства ВАЗ контур, содержащий радиатор печки, запитывался из большого круга циркуляции. Это означало то, что пока термостат закрыт, в салон попадал только холодный воздух. Прогреваться печка начинала после открытия термостата. Из салона автомобиля можно было перекрыть кран магистрали, отключив при этом печку. В современный автомобилях, в том числе и Шевроле Нива, контур с радиатором печки запитан от малого круга. Теплый воздух начинает попадать в салон сразу после начала прогрева двигателя. С панели управления можно регулировать температуру поступающего воздуха. Однако от традиционного крана решено было отказаться, так как он постоянно выходил из строя (возникала течь, забивался отложениями и солями). Теперь управление осуществляется путем поворота заслонки, которая направляет воздушный поток через радиатор или, минуя его.

Принцип работы печки на автомобиле Шевроле Нива выглядит следующим образом.

1. Контур нагревается от охлаждающей жидкости.
2. Вентилятор нагнетает воздух через заборник, направляя его сначала на салонный фильтр, а затем в промежуточный воздуховод. Вентилятор имеет 4 режима работы, от которых зависит скорость вращение и, следовательно, интенсивность подачи воздуха.
3. Основная заслонка регулирует долю воздуха, поступающего через радиатор.
4. Заслонки управления перераспределяют поток к ногам водителя и пассажира, на фронтальный дефлектор или на стекло.

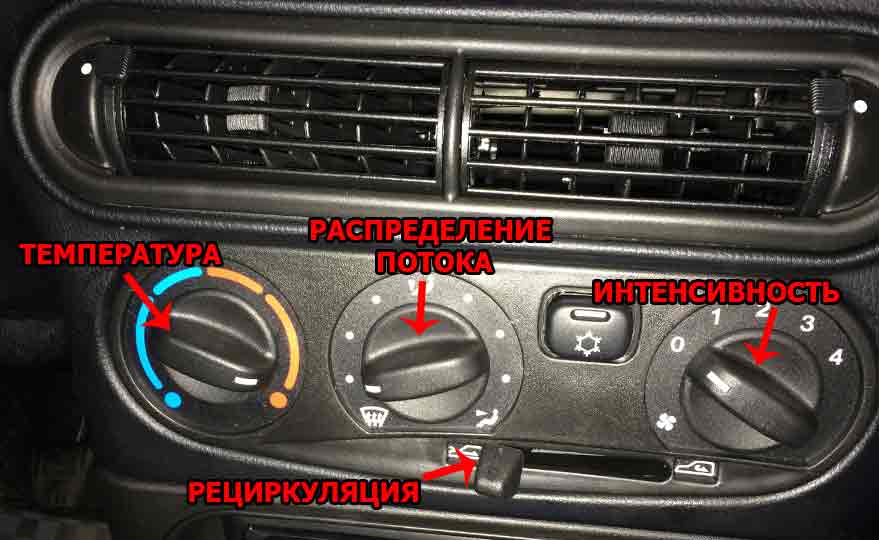

Водитель управляет интенсивностью подачи воздуха, установив скорость вращения вентилятора, температурой воздуха (регулирование заслонки) и распределением воздуха. Также на панели имеется рычаг включения рециркуляции.

Он обеспечивает забор воздуха из салона автомобиля. Такой режим считается временным и включается при осуществлении быстрого прогрева салона, а также, когда на улице распространяется запах дыма, гари от попутных авто или пыль.

Замена на автомобиле без кондиционера

Работа выполняется на смотровой канаве. Перед началом ремонта нужно приготовить новый кондиционер, 10 литров антифриза и следующий инструмент:

• Емкость для слива охлаждающей жидкости.
• Гаечные ключи.
• Крестовая отвертка.
• Домкрат.
• Противооткатные упоры.
• Баллонный ключ.

Демонтаж радиатора выполняется после того, как машина установлена на смотровую канаву и из системы охлаждения слит антифриз. Работа выполняется следующим образом:

• Демонтировать бампер и решетку радиатора (нужно будет открутить саморезы и болты).
• Поддомкратить и демонтировать передние колеса.
• Снять патрубок воздушного фильтра.
• Демонтировать кожух, направляющий воздух.
• Открутить крепление охлаждения масла ГУР.
• Снять фары, чтобы они не мешали отвести трубки охлаждения масла.
• Демонтировать перекладину, которая частично перекрывает доступ к болтам, удерживающим крепление вентиляторов охлаждения.
• Отсоединить клемму от блока электровентиляторов.
• Открутить гайки и болты, удерживающие крепление вентиляторов, и аккуратно извлечь его вниз.
• Открутить винты крепления трубок конденсатора к кузову автомобиля.
• Отвести трубки и систему охлаждение масла ГУР вперед.
• Ослабить хомуты и снять патрубки.
• Извлечь радиатор.

Как выбрать радиатор печки

Поменять отопитель салона одинаково сложно на «Ладе» и «Мерседесе»

По этой причине необходимо при выборе обратить внимание на репутацию производителя, наличие сертификатов, отсутствие дефектов. Эксперты рекомендуют учитывать качество материала и прочность пластин, особенности конструкции, соответствие геометрии оригиналу и расположение бачков

Это поможет купить радиатор печки, который прослужит 5-10 лет, не доставит проблем во время монтажа.

Материал

В каталогах отопители из меди и алюминия. Медный радиатор печки отличается хорошей устойчивостью к коррозии, ремонтопригодностью. Медленно нагревается, но и долго остывает, поддерживая комфортную температуру в салоне при выключенном двигателе. Медь сложный в обработке материал и производители стараются делать каналы с небольшим сечением, а радиаторы отличаются небольшим количеством пластин. Это приводит к быстрому забиванию каналов, снижению эффективности при работе на холостых оборотах.

Алюминиевые сплавы обладают меньшей теплоемкостью, по этой причине отопитель быстро нагревается и остывает. Каналы имеют большой диаметр, оборудование хорошо работает на холостых оборотах двигателя. Недостаток алюминиевых моделей – низкая ремонтопригодность.

Количество и прочность пластин

Чем больше пластин, тем лучше теплоотдача: площадь контакта с внешней средой увеличивается и повышается эффективность работы. Увеличение числа пластин приводит к снижению толщины. При использовании хрупких алюминиевых сплавов это может привести к повреждениям оборудования. Пластичный алюминий лучше, но сильно тонкие пластины можно замять пальцами при монтаже. Если соты загибаются – от приобретения оборудования лучше воздержаться.

Конструкция

Конструкция радиаторов влияет на КПД отопителя салона. Модели с круглыми трубками имеют низкую цену, но отличаются низким КПД, повысить который можно с помощью завихрителя. Если этот узел не предусмотрен конструкцией, то в машине будет холодно во время сильных морозов. Отопители с плоскими трубками более эффективны.

Выпускаются двухрядные и трехрядные модели радиаторов. Двухрядная конструкция более компактная, но менее эффективная. Трехрядные отопители дорогие, имеют увеличенные размеры, но это компенсируется высоким КПД.

Геометрия и положение бачков

Размеры отопителя должны соответствовать оригиналу. В противоположном случае возникнут проблемы при монтаже, понадобится доработка, которая повысит цену установки. При выборе модели нужно учитывать и положение бачков. В стандартной комплектации теплообменник имеет два бачка: впускной и выпускной. Продвинутые модели имеют возвратный бычок, который направляет жидкость во второй ряд трубок.

Патрубки бачков двухрядных моделей установлены с одной стороны теплообменника. У трехрядных радиаторов впускные и выпускные бачки находятся с разных сторон, что влияет на габариты и сложность подключения.

Где расположен радиатор печки на «Ниве Шевроле»

Система отопления автомобиля состоит из ряда элементов, без которых невозможно её нормальное функционирование. Одним из таковых является радиатор печки. Иногда с теплообменником возникают неполадки, для устранения которых необходимо демонтировать узел. Радиатор располагается в салоне за блоком управления отопителем. Помимо устройств отопления и вентиляции, автомобиль может оснащаться системой кондиционирования. Если в первом случае демонтировать радиатор можно без особых сложностей, то во втором потребуется приложить немало усилий.

Система отопления салона кузова: 1 — воздуховод вентиляции; 2 — воздуховод обогрева ветрового стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра воздухозаборника; 6 — вентилятор системы отопления; 7 — центральное сопло вентиляции салона; 8 — облицовка панели рычагов управления; 9 — передний воздуховод обогрева салона; 10 — задний воздуховод обогрева салона; 11 — воздуховод обогрева ног; 12 — отопитель в сборе; 13 — боковое сопло (радиатор печки находится внутри короба 12)

Когда радиатор требует замены

При длительной эксплуатации транспортного средства, с теплообменником возникают следующие проблемы:

• появление течи, о чём свидетельствуют лужицы под ковриком с водительской стороны, образование жирного налёта на стёклах;
• засорение, что сказывается на плохой пропускной способности и ухудшении теплоотдачи.
