Ремни 4PK715, 4РК718, 6РК836

Первый ремень размером в диаметре Ø715 мм – обозначение такое «4PK715». Этот приводной ремень подходит на Логан и Ладу Ларгус в комплектации без ГУР и кондиционера.

Второй несколько длиннее (см. видео), его длина в диаметре Ø718 мм – обозначение такое «4РК718». Этот тип привода предназначен для Логан, Матис и Рено Сандеро и также без ГУР, кондиционера.

Ремень генератора, размером Ø836 мм. Этот тип ремешка предназначен для Лады Ларгус в комплектации без оснащения гидроусилителем руля. Обозначение у него такое «6РК836».

Резиновые привода для перечисленных моделей выше в статье в комплектации без гидроусилителя руля и кондиционера.

На машине Renault с двигателем D4F где есть кондиционер, ГУР стоит один ремень 4PK715. Здесь установлены 2 ремня, один от гидроусилителя руля и другой на генератор.

Ремни 5PK1110, 5РК1113

Затем мы рассмотрим ремни генератора для моделей Рено Логан с гидроусилителем руля, но без кондиционера.

Первый резиновый привод, его размер Ø1110 мм – обозначение «5РК1110». Этот ремень, по-моему, устанавливается только на Рено Логан.

Второй резиновый привод, размером Ø1113 мм – обозначение «5РК1113» предназначен для Логан и Лады Ларгус.

Разница между этими ремешками составляет всего 3 мм и моё субъективное мнение, что они при необходимости взаимозаменяемые. Ход натяжного ролика должен, по идее, компенсировать эту разницу в длине.

Ремень 5PK1750 до 2010 года выпуска

Перед нами на капоте машины привод кондиционера Логан и гидроусилителя руля.

Первый привод имеет размер Ø1750 мм –обозначение «5РК 1750 250». Это ремешок от известной компании «B0SCH».

Этот размер подходит на автомобили с 8-и клапанными двигателями, собранные на заводе до сентября 2009 года.

Второй резиновый привод (см. видео в конце статьи), аналогичный по размеру от известной компании «Gates». Но по толщине ремешки незначительно отличаются. Привод резиновый от фирмы «Gates» немного тоньше по толщине первого привода от фирмы «B0SCH», а все остальные размеры одинаковые.

На моей машине как раз стоит такой тип привода, так как в комплектации имеется кондиционер и ГУР руля, но не подходит по размеру в длине.

К вашему сведению моя ЛоганМашина выпущена на заводе АвтоФрамус в 2012 году.

Далее уважаемый смотрим…

Как видим много различных типов ремней генератора Логан с разными обозначениями и в них нужно долго разбираться. Думаю надо подбирать ремень, который необходим именно для вашей модели автомобиля на месте, открыв капот автомобиля.

Однако есть некоторые нюансы. Так, проверил на своём автомобиле и тип ремня «5РК1750 250» от фирмы «B0SCH» -действительно не подходит по ширине и году выпуска автомобиля. Как уже писал выше этот размер подходит на автомобили с 8-и клапанными двигателями, выпущенные до сентября 2009 года.

На моей машине «родной» ремешок примерно на 3 мм шире.

Придётся определить, какой именно тип ремня предназначен именно для моей модели Рено с 16-клапанным двигателем и коробкой «автомат».

Вернёмся к моей машине Логан в комплектации с кондиционером и гидроусилителем руля.

Ремень 6PK1820, 6PK1822 после 2010 года

Наконец-то после длительных поисков я подобрал приводной ремень на свою модель Логан 2012 года выпуска, 16-клапанный двигатель, с ГУРом, кондиционером и коробкой «автомат». Его обозначение «6РК1820», то есть 6-ручейков и длина для моей модели составляет Ø1820 мм в диаметре.

Проверяю, можно сказать «живьём». По ширине подходит, как раз то что надо. Данные с интернета «говорят», что оригинальный ремень на Рено, именно моей модели имеет размер Ø1822 мм, это на 2 мм длиннее. Считаю, что ход натяжного ролика компенсирует эту небольшую разницу в длине.

Хотелось приобрести ремень в оригинале Renault, но не нашёл и взял от компании CONTITECH «6РК1820», по-моему, хорошего качества. Пусть пока лежит в ЗИПе, как придёт время замены, мы его и установим вместе с новыми натяжными роликами.

Перечисленные ремешки, предназначены для моделей Логан с объёмом двигателя 1.4 и 1.6 литра, с 8-ми и 16 – клапанами.

Ремень генератора Рено Логан 16 кл кондиционер+ ГУР

На этом заканчиваю редактировать статью. Если неправильно написал размеры и предназначение приводов, пожалуйста, поправьте в комментарии.

Поздравляю с наступающим Новым 2018 годом! Удачи и до скорых встреч на страницах блога AAuhadullin.ru!

Читайте еще далее:

Технология замены привода вспомогательных агрегатов на Lada Kalina

• Специфика приводной схемы на разных модификациях Lada Kalina
• Рекомендации по выбору ременного привода
• Регламент периодического осмотра и замены ремня генератора на Калине
• Технология ремонта системы привода вспомогательных агрегатов
• Регулировка натяжения
• Полезные видеоуроки по теме
• Как заменить ремень генератора на Ладе Калина
• Как подтянуть ремень

Lada Kalina от АвтоВАЗLada Kalina Отечественный автопром продолжает прогрессировать – АвтоВАЗ представил новое поколение Lada Kalina . Модель оборудована автоматической коробкой передач Jatco и улучшенной системой вентиляции и отопления. Представители завода уверяют, что новый автомобиль избавился от проблем, связанных с электроусилителем руля предыдущей серии.

Это все замечательно, но именно благодаря первой генерации ВАЗ 1118 были отработаны приемы ремонта, которые весьма могут пригодиться обладателям новых автомобилей. Допустим, процедура замены поликлинового ремня генератора на Калине

абсолютно одинакова для обеих моделей.

Специфика приводной схемы на разных модификациях Lada Kalina

Заводская конструкция предусматривает различную длину штатных передач, которая зависит от комплектации машины:

• без кондиционера – 882 мм;
• с кондиционером – 1018 мм.

Первые модели ВАЗ 1118 без кондиционера и натяжного ролика оснащены поликлиновым приводом длиной 823 мм

. Таким образом, одним ремнем от шкива коленчатого вала может быть задействован не только альтернатор, но и компрессор кондиционера. Схема с роликом позволяет корректировать натяжение.

Рекомендации по выбору ременного привода

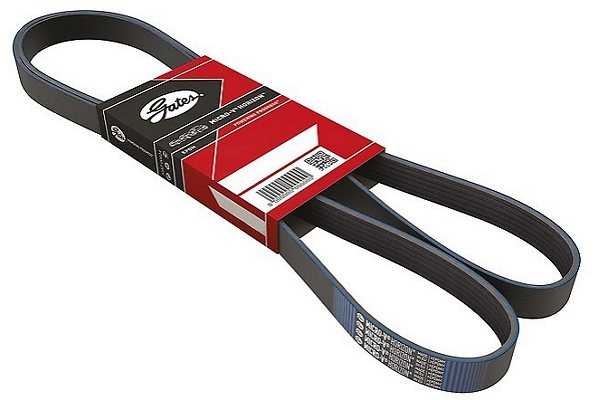

Поликлиновый привод В стоковой комплектации на автомобиле установлен привод фирмы Gates . В качестве замены на первых моделях можно использоватьDayco 825 . Здесь нужно учитывать, что эластичные экземпляры маркируются символом «Poly-V », при его отсутствии – изделие имеет жесткую структуру.

Альтернативные приводы для ВАЗ 1118 с кондиционером

• Roulunds Rubber 6PK1015;
• Dayco 6PK1005;
• Bosch 6PK1015;
• Gates 6PK1019.

Альтернативные приводы для ВАЗ 1118 без кондиционера

• Bautler 6PK883;
• Dayko 6PK888;
• Finwhale BP6 883;
• Luzar LB 0118 1118-3701720 6РК 884;
• Roulunds Rubber 6PK884;
• БРТ 882 мм (завод г. Балаково).

Ремонт системы привода

Регламент периодического осмотра и замены ремня генератора на Калине

Многие новоиспеченные обладатели транспортных средств то ли от продолжительной радости, то ли по незнанию вспоминают о наличии гибкой связи под капотом только после загорания лампы на приборной панели. В технической документации автомобиля указаны эксплуатационные нормативы, по истечении которых элементы передачи крутящего момента должны быть сняты и установлены новые:

• ролик натяжителя через 60 000 км;
• ремень через 30 000 км.

Специалисты настоятельно рекомендуют ежемесячно проводить плановый ТО резинового привода, состоящий из несложных действий по внешнему осмотру. Деталь нуждается в замене при обнаружении следующих дефектов

• трещины;
• потертости;
• расслоения;
• замасливание;
• порезы.

Высокочастотный свист, появляющийся при включении электрических потребителей, также говорит о необходимости замены ремня генератора на Калине или, как минимум, о регулировке его натяжения.

Технология ремонта системы привода вспомогательных агрегатов

Последовательность действий

аналогична как для моделей с кондиционером, так и без него и состоит из следующих пунктов:

1. Демонтировать защиту двигателя.
2. Снять правое колесо и подкрылок.
3. Демонтировать расширительный бачек.
4. Поддомкратить правую часть двигателя и открутить подушку.
5. Закручивая шпильку механизма натяжителя, ослабить натяжение ремня.
6. Снять привод с ролика и далее со всех шкивов.
7. Установить новую деталь и произвести сборку в обратном порядке.
8. Произвести регулировку натяжения.

Регулировка натяжения

После замены ремня генератора на Калине, «черновой» юстировки и последующего запуска двигателя необходимо более точно произвести наладку натяжения привода

. Для этого выполняем следующие операции:

• ослабить контргайку штока натяжителя;
• вращать ключом на «8» регулировочную шпильку до достижения результата;
• зажать контргайку.

При постепенном натягивании ремня можно использовать простые кантерные весы, которые нужно присоединить к ключу на «8» и затягивать шпильку против часовой стрелки до показания 2 кг. Нормальной считается настройка, когда при усилии в 10 кгс на участке между шкивами генератора и коленвала величина прогиба будет находиться в пределах 8-10 мм.

Полезные видеоуроки по теме

Видеоролик с пошаговым выполнением операции поможет детально проанализировать все нюансы замены и регулировки натяжения

Размер ремня генератора Калины

О ремне

В автомобиле Лада Калина в качестве привода на генератор и дополнительное навесное оборудование используется поликлиновый ремень. Данный ремень предназначен для надежного контакта резиновой части ремня со шкивами коленчатого вала, генератора и кондиционера. Следует отметить, что длинна ремня напрямую зависит от типа устанавливаемого двигателя на автомобиле, а так же от наличия натяжителя или кондиционера. Для того чтобы правильно подобрать ремень генератора на Ладу Калину необходимо знать номер двигателя установленного на Ваш автомобиль, а так же наличие натяжного ролика и кондиционера.

Всего на Калину устанавливается 4 размера ремня, о них поподробнее ниже в статье.

Размеры ремней

Всего на Калину устанавливалось 4 размера ремней. Давайте рассмотрим каждый из ремней подробнее и на какой двигатель подобрать ремень нужного размера. Конечно, одним из лучших вариантов подбора ремня будет снятие старого и покупка нового по образцу, но зачастую при длительном использовании надписи на ремне стираются и увидеть его размер становится невозможно.

Двигатель без кондиционера и натяжителя

В таком двигателе, ремнем осуществляется только привод генератора, а натяжение происходит самим генератором с помощью натяжного болта. Размер такого ремня составляет 883мм.

На заводе устанавливаются ремни они славятся своей надежностью и долговечностью. Артикул заводского ремня 6PK823.

Двигатель без кондиционера, но с натяжителем

Данный двигатель поставляется с ремнем размером 882мм. В таком ДВС генератор стоит статично, а натяжение происходит с помощью специального ролика. Заводским ремнем является ремешок с артикулом 6PK822, так же при замене его можно сменить аналогом от российского производителя БРТ882.

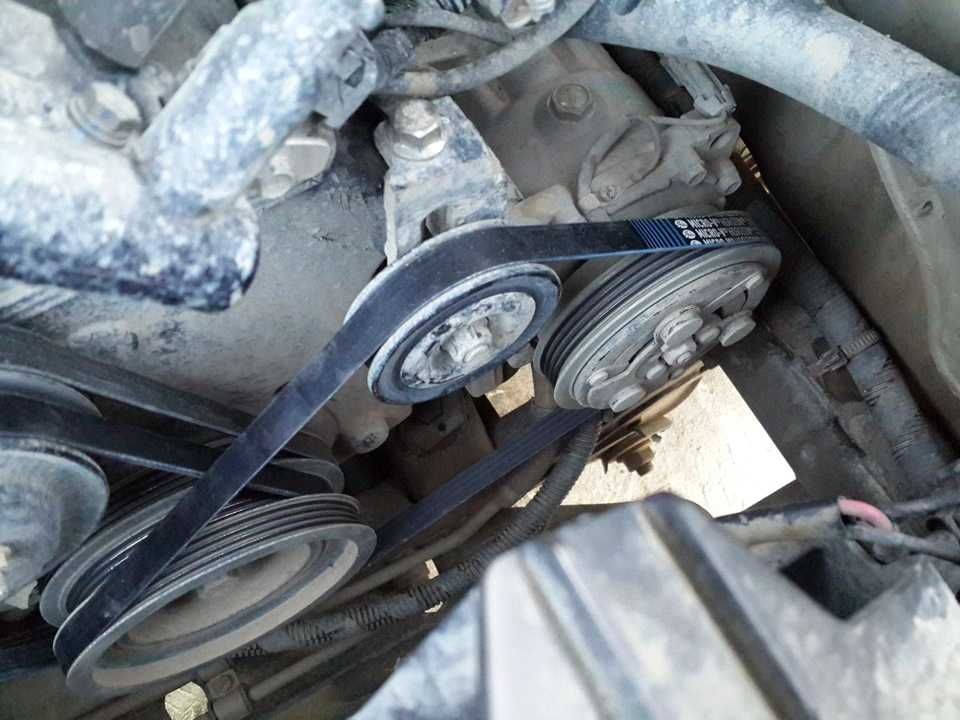

Двигатель с кондиционером и натяжителем

В такой ДВС устанавливается самый длинный ремень генератора, так как данному приводу необходимо вращать не только генератор, но и кондиционер. Длинна ремня составляет 1018мм, а заводская фирма поставщик, как всегда, «Gates». Артикул заводского ремня 6PK1018.

Двигатель ВАЗ 21127 с 16-тью клапанами и кондиционером

Данный двигателей является более массивным, из-за увеличенной головки блока цилиндров, поэтому места для расположения множества деталей пришлось выкраивать. Размер ремня такого двигателя составляет 995мм, а артикул 6PK995, ну конечно же как всегда .

Теперь вы знаете все ремни генератора, устанавливаемые на Ладу Калину.

Ремни можно заменять на аналоги, но обязательным условием является соблюдение длинны ремня.
