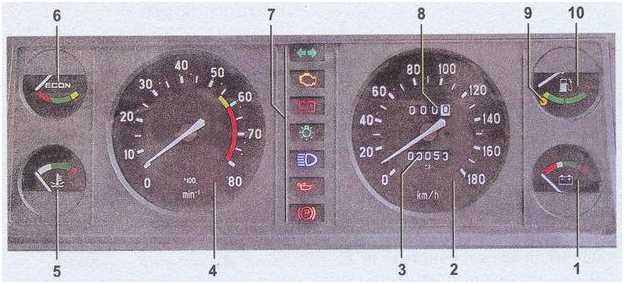

Из чего состоит панель

Состоит панель из большого количества элементов, которые отвечают за работу определенных узлов автомобиля ВАЗ 2107. Расположена панель приборов в салоне авто непосредственно врезана в торпеду с водительской стороны. Основные элементы находятся под специальным пластиковым прозрачным стеклом, которое оберегает их от механических повреждений. К элементам панели приборов относятся такие элементы:

1. зарядка аккумулятора;
2. спидометр;
3. счетчик пробега;
4. тахометр;
5. датчик температуры мотора;
6. ECON– показатель мгновенного расхода топлива;
7. дополнительные сигнализирующие элементы;
8. сбрасываемый счетчик пробега;
9. и 10 – уровень топлива в бензобаке и сигнальная лампа.

Кратко рассмотрим назначения каждого из этих элементов.

Спидометр. Устройство, располагающееся справа на панели, называется спидометром. Служит информатором для водителя о скорости движения автомобиля. Шкала имеет значения от 0 до 180, что говорит о скорости движения транспортного средства. На устройстве находятся два циферблата, которые ведут счет пройденного километража “семерки”. Один из них имеет возможность корректирования, а нижний не имеет.
Тахометр. Устройство, находящееся с левой стороны, служит для информирования владельца о частоте вращения коленвала в соотношении к единице времени

Большинство водителей не очень понимают назначение данного элемента и редко обращают на него внимание. Но этот элемент очень важен, так как он является прямым указателем качества работы двигателя

Чем ближе стрелка доходит к отметке красного цвета, тем возникает больше перегрузка мотора. И когда она пересечет красную линию, то движение автомобиля следует немедленно прекратить, так как мотор работает в критическом режиме.
Указатель расхода ECON. Указатель, располагающийся в верхнем левом углу щитка приборов, выполняет функцию указания расхода топливной смеси в мгновенном времени при работающем двигателе. При движении на скорости свыше 90 км/ч расход горючего увеличивается и стрелка занимает положение желтого цвета. Очень полезная функция для водителя, чтобы иметь возможность экономить топливо.
Указатель температуры. Предназначен для указания величины температуры мотора. Свыше 100 градусов Цельсия стрелка переходит на красную отметку, что говорит о перегреве.
Указатель топлива. По этому указателю водители определяют количество топлива в баке, которое передается посредством электронного датчика и уровня.
Зарядка батареи. Указывает насколько исправна аккумуляторная батарея, положение на красной отметке свидетельствует о необходимости подзарядки.

Это только основные составляющие панели приборов, более подробно обо всех элементах рассмотрим на схемах.

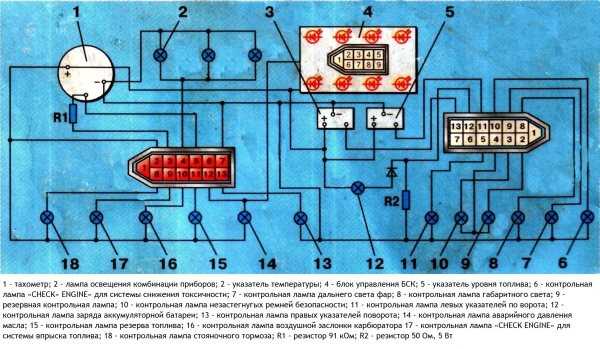

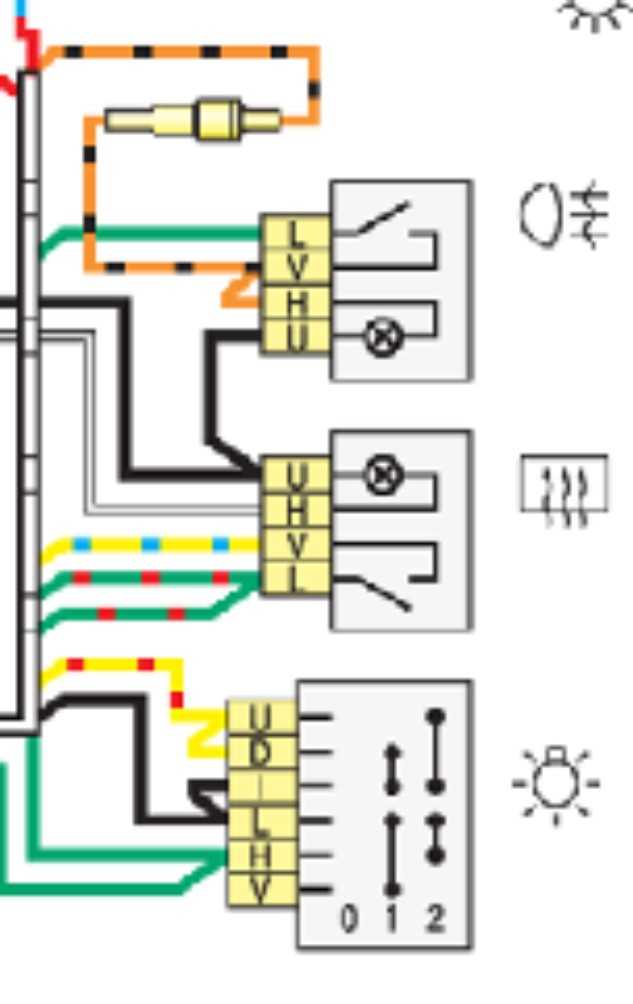

Схемы панели приборов

Итак, схема работы приборов, расположенных на основной панели в салоне, включает в себя такие элементы и комбинации:

1. указатель наличия моторного масла в двигателе;
2. датчик показания температуры охладителя;
3. блок монтажный коммутационный;
4. датчик топлива;
5. комбинации поворотов;
6. показатель количества топлива в баке;
7. тахометр;
8. показатель температуры охладителя;
9. выключение зажигания;
10. реле зажигания;

Схема показывает взаимосвязь датчиков на панели приборов с основными элементами, которые выполняют непосредственно основную работу. Указатели только считывают информацию с рабочих устройств и отображают ее в понятной форме для человеческого восприятия.

Вышеприведенная схема дает четко понять о точном расположении на торпеде приборов, которые являются важными элементами в управлении автомобилем ВАЗ 2107.

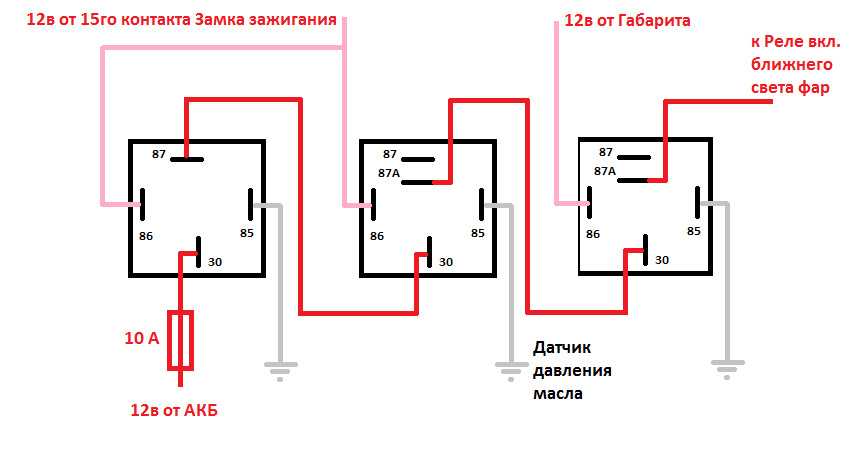

https://www.vazdriver.ru/avtomaticheskoe_vklyuchenie_blizhnego_sveta/avtomaticheskoe_vklyuchenie_i_vyklyuchenie_blizhnego https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/zadnie-fonari-vaz-2107.html https://avtoelektrik-info.ru/vaz/136-lampa-blizhnego-sveta-na-vaz-2107 https://7vaz.ru/remont/podsvetka-paneli-priborov.html https://provaz07.ru/elektrooborudovanie/paneli-priborov-vaz-2107-sxema-opisanie.html

Что делать, если моргают фары на холостом ходу

Поверхностно разобравшись с принципом подачи напряжения на электрические приборы, можно сделать вывод, что мерцание света, скорее всего, связано с неисправностью генератора. Чтобы в этом убедиться, необходимо проверить напряжение генератора, которое может варьироваться, в зависимости от марки автомобиля, но обычно находится в диапазоне от 14 до 15 Вольт.

Если в результате проверки генератора было обнаружено, что его напряжение не соответствует рекомендуемым значения, возможны два варианта:

• Напряжение генератора выше, чем рекомендовано производителем автомобиля. В такой ситуации потребуется произвести замену генератора, вероятнее всего, он вышел из строя;
• Напряжение генератора ниже, чем рекомендовано производителем автомобиля. Можно попробовать подтянуть ременный привод, который идет к генератору от шкива двигателя.

Стоит отметить, что в некоторых сервисных центрах специалисты занимаются ремонтом генератора. Можно попробовать обратиться к мастерам, которые на специальном диагностическом стенде проверят устройство и определяет, можно его отремонтировать или лучше заменить.

Заметим, что на некоторых легковых автомобилях с дизельными двигателями проблема мерцания света на холостых оборотах является «родовой». Автомобили поставляются с такой неисправностью с завода, и ее можно считать конструктивной особенностью модели машины, поскольку устранить проблему не получится. Справедливости ради, стоит сказать, что моргают фары на холостом ходу таких автомобилей только до определенной температуры двигателя. Когда он разогреется, неисправность более не беспокоит водителя.

Не горят задние фонари ВАЗ 2109 — ремонт и доработка

Функционирование задних фонарей любого автомобиля по причине обеспечения безопасности на дороге является необходимым. Эти устройства сзади машины выполняют осветительную и информационную функцию (предупреждают участников дорожного движения о движении авто).

• освещение заднего хода;
• габаритное освещение;
• стоп-сигналы;
• поворотники;
• аварийную сигнализацию.

Фары заднего вида для ВАЗ 21099

Строение осветительных устройств таково:

• корпус, выполненный преимущественно из пластика (в некоторых случаях — из стекла);
• ламподержатель;
• защелка для удерживания проводов;
• рассеиватель световых лучей для равномерного освещения дорожного покрытия. Клеится к корпусу изделия сзади, так что при поломке нуждается в замене вместе с корпусом.

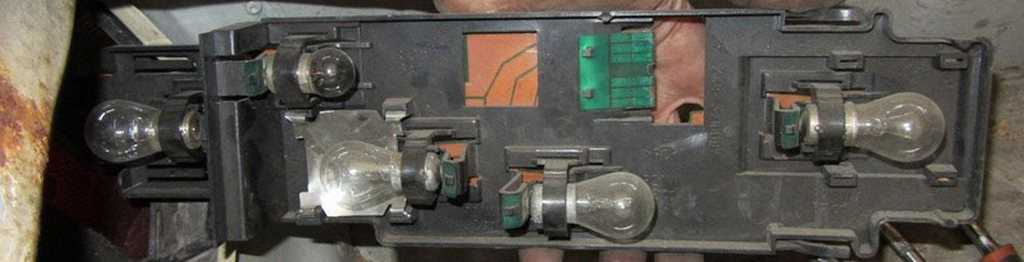

Устройство задней фары на ВАЗ 2109-2108 и 21099

В ВАЗ 2108 или 2109 сзади могут устанавливаться следующие виды задних фонарей:

• лампы накаливания. Недорогие, но относительно быстро выходят из строя и не являются достаточно яркими. Такие лампы горят желтым светом, который при неблагоприятных погодных условиях не слишком виден;
• галогенные лампочки. Считаются более современными и долговечными, так как из их колбы откачивается воздух, и закачивается инертный газ. В продаже есть модели с цоколями Н1 и Н3;
• светодиоды. Горят холодным белым светом, служат в несколько раз дольше ламп накаливания. Реализуются лентами и сегодня часто заменяют морально устаревшие лампы накаливания.

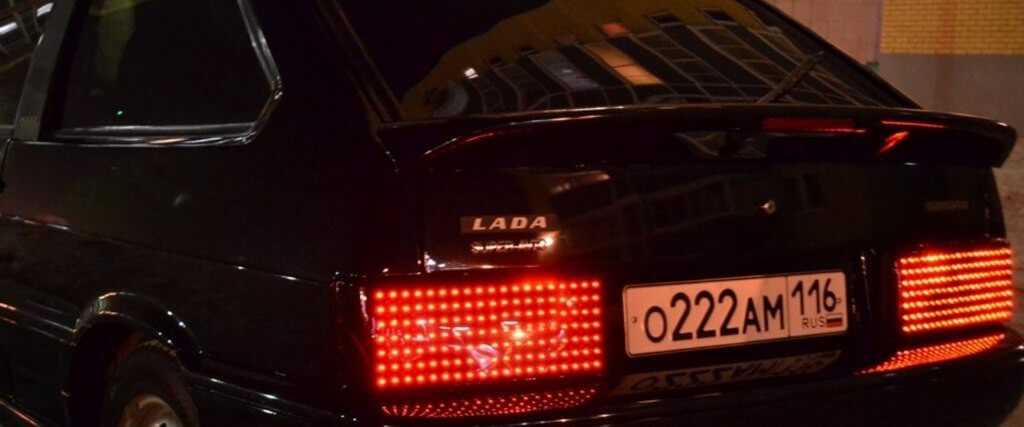

Светодиодные задние фары на Ваз 2108

Что делать, если моргают фары на холостом ходу

Исходя из принципа работы электрических приборов в автомобиле, делается вывод, что моргает свет на холостых оборотах двигателя при неисправности генератора. Но это нужно точно проверить, для чего выполняют следующее:

1. Заводится мотор и включаются фары. Так автомобиль должен поработать на протяжении до 20 минут.
2. Измерительная процедура выполняется щупами, подключаемым между массой и выводом «В+».
3. Значения, которые вы получили, необходимо записать на листике, а после сверить их с цифрами, которые указаны в технической документации транспортного средства.

Эксперты утверждают, что для большинства автомобилей нормальное напряжение — это 14-16 Вольт. При даже незначительных отклонениях существует вероятность поломки регулятора напряжения. Чтобы решить данную проблему, необходима его замена.

Важно! Соблюдение базовых правил безопасности во время проверки генератора обезопасит от негативных последствий для вашего здоровья. Поэтому запрещается проверка коротким замыканием, соединение клемм «В+» и «D+» и т

д.

По результатам проверки можно получить такие показатели:

• Напряжение ниже нормального – возможно решение с помощью подтягивания ременного привода, идут от двигательного шкива к генератору.
• Напряжение выше нормального – обычно указывает на потерю работоспособности генератора.

Почему не горит

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
3. Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Куда пропала подсветка

Биксеноновые лампы в штатную рефлекторную оптику

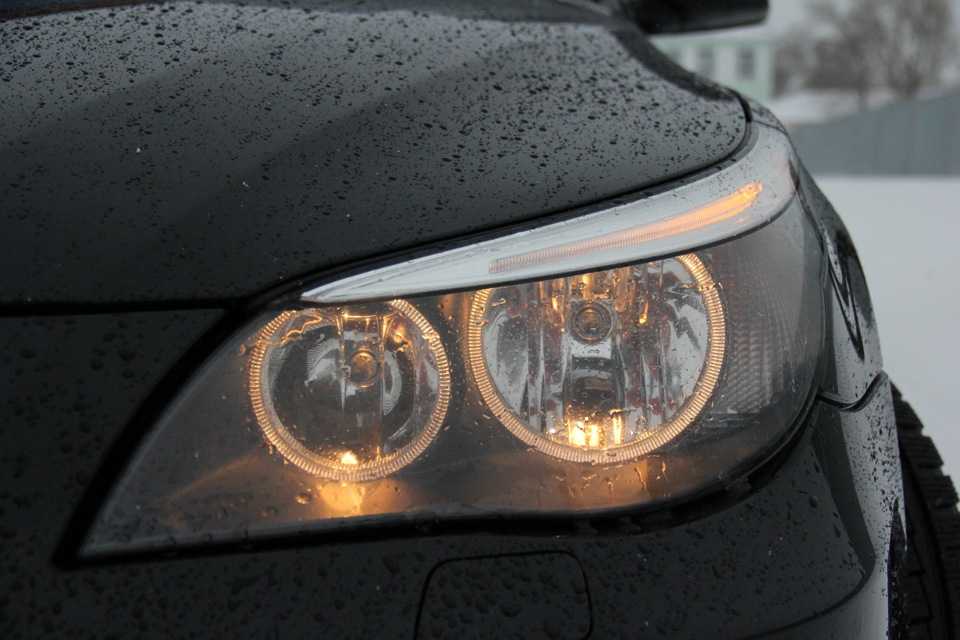

Этот метод не совсем можно назвать законным, тем не менее, очень часто водители выбирают именно его. В принципе, установить на свою машину биксеноны достаточно легко. Необходимо приобрести комплект, в который входят собственно лампы и блоки розжига. Ну, а поставить его сможет сам водитель, даже если у него нет особых технических навыков.

Пытаться отрегулировать такие фары бесполезно, не помогают даже такие манипуляции, как максимальное опускание корректора.

Если, поразмыслив, вы все-таки остановились на биксеноновых лампах, не пожалейте еще немного денег, чтобы дополнить их специальными линзами, результат будет еще более впечатляющим, особенно если выбрать не слишком дорогой китайский комплект.

Кстати, такой свет и дорогу хорошо осветит, и других водителей не ослепит. Устанавливать линзы совсем не трудно, самый трудоемкий и длительный процесс – разобрать фары. Линзы, как показывает практика, превосходно становятся на место предыдущего светового источника. Надежно закрепить их можно на обратной стороне при помощи винта. Провести проводку также не составит труда.

Замена фонарей и их стёкол

Фары на Жигули крепятся к кузову транспортного средства с помощью всего четырех гаек. Для того чтобы долезть к этой системы крепления, надо сначала убрать обшивку внутри багажника. После этой манипуляции можно получить хороший доступ к креплению корпуса заднего осветительного прибора машины. Для того чтобы легко и просто произошла замена этих фонарей, потребуются несколько приспособлений:

• торцевая головка № 8;
• удлинитель;
• трещоточная рукоятка.

Заменить стёкла источников направленного света Жигулей можно как передние, так и задние, со снятием корпуса фары и без этого.

Замена проводится достаточно часто, так как на дороге при высокой скорости автомобиля в защитные стёкла осветительного прибора могут попасть разного рода предметы и вещи (зачастую камни). Заводская защита фары достаточно слабая, поэтому стёкла не всегда могут выдержать удар, трескаясь или рассыпаясь. Также иногда происходит повреждение стекла фар из-за ошибочного ухода за ним автолюбителем.

Замена осуществляется с помощью всего нескольких вещей:

• непосредственно прозрачного корпуса фары;
• клея-герметика, предназначенного для стекла;
• растворителя, используемого для очистки поверхностей;
• вспомогательных материалов и инструментов (молотка, перчаток и т. д.).

Практически каждый автовладелец хочет сделать свое авто неповторимым

И неважно, речь идет о «Майбахе» или ВАЗе 2109, 21099. При помощи можно сделать эксклюзивной практически любую машину. Далее рассмотрим элементы тюнинга фар именно для ВАЗа 2109 и 21099, и как его можно сделать своими руками

Далее рассмотрим элементы тюнинга фар именно для ВАЗа 2109 и 21099, и как его можно сделать своими руками.

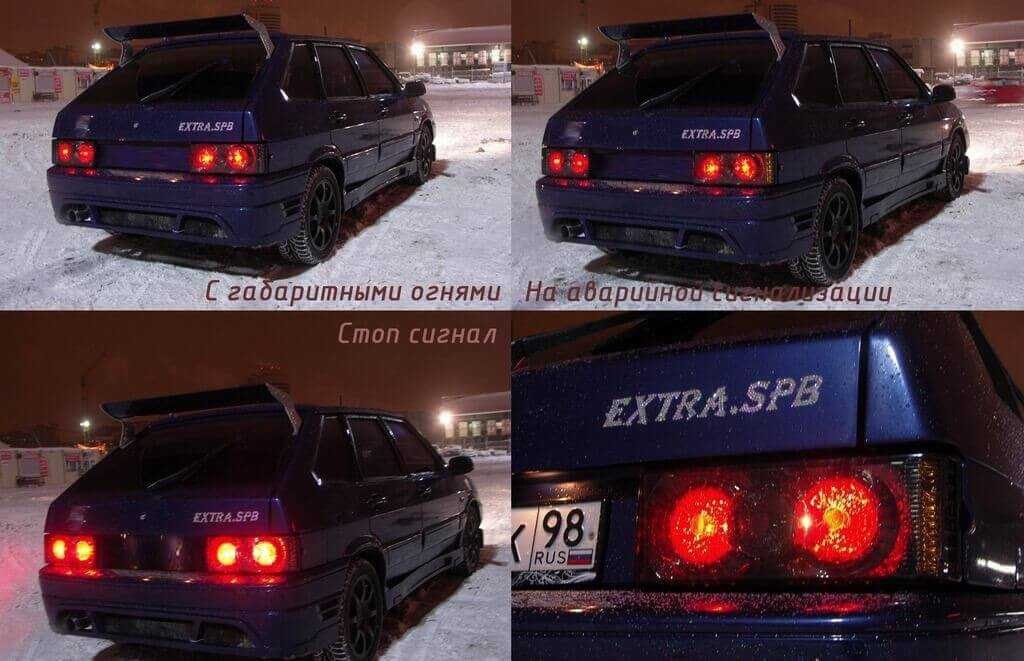

Тюнинг задних фар ВАЗ 2109

Нарушена проводка

К сожалению, стареет все, а особенно быстро это происходит с теми вещами, которые подвергаются воздействию агрессивных факторов.

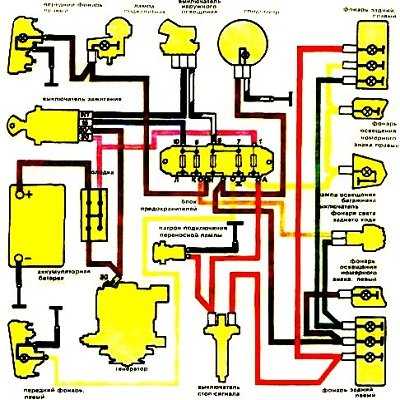

Проводка автомобилей ГАЗ выполнена предельно просто, и разобраться в ней труда не составит. Смонтирована она на виду, гофрами не закрыта, и наша задача сводится к отслеживанию проводов нужного цвета и их прозвонке на предмет слишком высокого сопротивления.

• Открываем капот и находим на переднем брызговике (телевизоре) распределительные колодки.
• Ставим мультиметр в режим измерения сопротивления и начинаем прозванивать провода (для определения нужных, удобно воспользоваться цветными схемами электрооборудования). Сопротивление во всех случаях должно быть близким к нулю. Если на каком-то из проводов оно сколь-нибудь значительное, значит, провод или имеет разрыв, или за годы эксплуатации его съели окислы.

Далее поочередно отпустим винты на распределительных колодках и очень хорошо зачистим зажимаемые ими клеммы. Смажем их литолом и аккуратно все соберем обратно.

Также имеет смысл провести ревизию разъемов ламп. Бывает, что подгорают и они.

Для ГАЗ 31105, характерная проблема — подгорание патрона лампы габарита. От температуры патрон разрушается и не держит лампу. Как вариант решения проблемы — замена лампы габарита на светодиодную.

Мерцает свет фар и подсветки приборов

Если ознакомиться с автофорумами, можно понять, что проблема мигания фар является очень частой, устранение которой иногда невозможно вовсе.

Обычно такая нестабильная работа встречается в машинах с дизельными двигателями. Эти автомобили ещё на заводе приобрели данную неприятность, что обуславливается конструктивной особенностью. Но стоит отметить, в большинстве случаях мерцание на холостых оборотах наблюдается лишь до тех пор, пока двигатель не нагреется до определённого температурного режима. Когда наблюдается такая проблема, эксперты рекомендуют владельцу автомобиля обращаться к официальному дилеру, чтобы с его стороны в обязательном порядке были предприняты какие-либо действенные меры.

В некоторых случаях мерцание может возникать вследствие наличия пережатого провода, который идёт к прибору. При неисправности одной фары нужно её демонтировать и осмотреть, а именно детально изучить провода, патрон, лампу и прочие детали.

Поиск неработающих элементов — это длительная работа, требующая от мастера много времени и терпения. Удачи!

Проблема с напряжением

Также свет может стать тусклым из-за наличия каких бы то ни было проблем с напряжением. Из-за напряжение может возникнуть проблема со светом фар. Причина неисправности кроется в генераторе.

Совет

Выполнять любые работы по замене генератора следует предельно осторожно, поэтому будет лучше проконсультироваться с профессиональным электриком

Ещё одна причина неисправности — это неправильно отрегулированное положение фар.

Бывает и так, что изначально человек отрегулировал фары должным образом, однако из-за какого-либо небольшого толчка регулировка была нарушена. Такая ситуация чаще всего возникает из-за толчка. Как улучшить фары на ваз 2114 в подобном случае? Для этого не потребуется наличия каких-либо специализированных оптических приборов, однако придётся потратить достаточно много времени, чтобы направление светового потока вновь стало таким, как прежде.

• Первый этап заключается в том, чтобы поставить автомобиль на дистанцию в 5 метров от ровной стены. Затем в водительское кресло нужно посадить человека, а потом заполнить топливный бак. Это необходимо для того, чтобы как можно точнее отрегулировать фары.
• Теперь на стене нужно сделать специальную разметку. Надо добиться того, чтобы вертикальная центральная линия полностью совпадала с центральной частью машины, а боковая разметка совпала с центром фар.
• Горизонтальную разметку нужно провести на уровне ламп.
• Теперь с фары требуется снять стекло. Это нужно для обеспечения доступа к винту, который предназначается для регулировки. Вторую фару надо прикрыть какой-нибудь картонкой. Направление света надо «подогнать» до максимально точного попадания в точку, где пересекаются прямые линии. Следует помнить, что регулировку можно проводить лишь при включённом ближнем свете фар. В таком случае можно отрегулировать как ближний свет, так и дальний.

Наличие проблем с проводами

не горит фара Для устранения этой неисправности придётся проводить проверку всех колодок, через которые осуществляется подключение реле и блок предохранителей. Не исключена возможность наличия некачественного соединения, а также окисления контактов, что приводит к повышению силы тока, протекающего в этих местах, и их нагреву. Чтобы устранить такие неисправности, достаточно протянуть все крепления колодок, предварительно тщательно прочистив все контакты с помощью наждачной бумаги или надфиля.

Нелишним будет проверить и кнопку, с помощью которой происходит включение фар, так как её контакты также подвержены окислению и на них тоже может присутствовать некачественное соединение. Практический опыт подсказывает, что именно с этой кнопки и следует начинать поиск неисправности, и только убедившись в её полной работоспособности, продолжать поиски причины, по которой не работает ближний свет.

Сообщества › Лада Приора (Lada Priora Club) › Блог › Мерцание света

Всем привет такая проблема. Заметил что когда завожу машину с включенными габаритами и например светом в салоне то жутко тускнеет и заводится. Потом сижу в заведенной машине с включенным в салоне светом и замечаю что свет мерцает приборка тоже мерцает не сильно. В чём может быть проблема? замерил мультиметром напряжение. Показал при заглушенной машине 12.73. При заведенной 14.00 и при заведенной с включенными габаритами и туманками 13.7. Аккумулятор старенький. Да и свечи тоже старые. Может быть проблема в аккумуляторе или свечах? так как Генератор недавно ремонтировали он должен быть в отличном состоянии.

Как отрегулировать свет фар на ВАЗ 2108-ВАЗ 21099?

Примечание! Регулировку лучше всего выполнять в тёмное время суток или же в гараже при выключенном свете и обязательно на ровной поверхности без выбоин и так называемых бугров. А так же если вы хотите произвести регулировку так сказать чисто по ГОСТУ, то мы вам рекомендуем в таком случае запастись мелом и при помощи него, разрисовать стену на которой вы будете производить регулировку, вот таким вот образом:

Кстати на счёт этой фотографии выше, она добавляется только один лишь раз, поэтому чтобы нам не добавлять к каждому место по одной и той же фотографии, мы решили что вас будет (Когда это нужно будет) направлять на неё, в общём читайте внимательно статью ниже и поймёте всё!

И в завершение вас нужно предупредить, прежде чем приступать к регулировки обязательно проверьте давление в колёсах, а так же если вам будет нужно то в таком случае доведите его до нормы!

1) В самом начале операции встаньте от ровной стены на своём автомобиле, строго за пять метров, а так же если у вас будет возможность то в таком случае посадите на водительское сиденье человека весящего примерно килограмм 75 (Или какой ни будь груз), это нужно для того, чтобы регулировка прошла более удачнее.

2) Затем мелом разрисуйте стену по фотографии выше, если вам будет это нужно, если вы ничего не собираетесь рисовать то хотя бы визуально представьте на той стене на которой вы производите регулировка, данную схему изображенную на фото.

Моргают фары: что делать?

Мигание осветительных приборов на автомобиле, исходя из принципа работы описанного выше, может происходить по вине наличия неисправностей в генераторе переменного тока. если подобное нарушение имеет место быть, то для начала нужно проверить на работоспособность именно напряжение в генераторе. В зависимости от марки авто его значение должно быть на уровне 14-15 Вольт. При обнаружении отклонений в показателях возможно два варианта событий:

• Пониженное напряжение генератора;
• Повышенное напряжение генератора.

В первом случае для устранения неполадки можно попробовать подтянуть ременный привод, ведущий от шкива к генератору. При повышенном значении напряжения необходимо произвести замену генератора. Высокие значения напряжения, как правило, сигнализируют о выходе из строя самого генератора

При этом важно понимать также, что для некоторых моделей автомобилей моргания фар считается нормой. Некоторые автомобили с подобной неисправностью поставляются непосредственно с завода, поэтому неполадка является чем-то вроде конструктивной особенности

При этом, стоит отметить, что моргают фары на холостом ходу только до определенной температуры двигателя. В основном при разогреве мотора, неисправность либо становится менее выраженной, либо полностью пропадает.

Неисправности электрики Ваз 2109 и их устранение

Панель приборов и ее схема

Частой проблемой, связанной на Ваз 2109 с электрикой, является комбинация приборов. Встроена она в торпедо со стороны водителя и включает в себя систему приборов, которые следят за текущим состоянием автомобиля. Это могут быть такие приборы, как датчик давления масла, датчик оборотов двигателя или просто ряд контрольных лампочек.

Ваз 21093 неисправности электрооборудования

Указатели

• Если не работает указатель температуры и уровня топлива, то причиной может стать, как неисправность самих лампочек или датчиков, так и обрыв в цепи питания.
• Лечение: прозвон всей цепи и проверка предохранителей. Если не помогло, то проверка работоспособности приборов и датчиков, с последующей их заменой.

Стрелка топливного бака

• Случается и так, что вы только заправились в АЗС, но стрелка указателя возвращается к началу шкалы.
• Проверяем, не был ли сбит ограничитель поплавка. Бывает и так, что он неправильно установлен либо отрегулирован (ограничитель).
• Снимаем датчик и поводим повторную регулировку.
• Если эта самая стрелка постоянно скачет и в конце падает до отметки нуля, проблема в слабом контакте резистора. Может быть здесь и другая причина: обрыв в резисторе.
• Лечение: заменяем регулятор уровня топлива на новый.

Лампочки

• Еще одна популярная неисправность, связанная с постоянным горением этой лампочки. Причина может заключаться в замыкании самого датчика либо его гибкой шины.
• Лечение: разбираем регулятор, выпрямляем шину и устраняем замыкание.

Контрольные лампы

• Если не работают контрольные лампы на панели приборов, то возможно, они перегорели или слабо сидят в гнездах.
• Лечение: лампы заменяются либо их контакты поджимаются.
• Возможно, что окислились контакты. В этом случае необходимо их хорошенько зачистить.

Проблемы со спидометром

• Не менее распространенная неисправность, подразумевающая проведение следующей операции: замены троса.
• Прежде, чем проводить замену, рекомендуется проверить качество затяжки гаек наконечников.
• Случается и так, что при работе спидометра слышен шум. В этом случае, скорее всего, деформировался гибкий вал.

Ваз 21093 электрооборудование неисправности

На этом проверку и устранение неисправностей электрики Ваз 2109 можно считать законченным делом

Крайне важно в процессе работы своими руками, не игнорировать инструкцию по автомобилю. Кроме того, будет полезно изучить различные фото и видео – материалы

Если научиться самостоятельно устранять такие проблемы, можно неплохо сэкономить семейный бюджет, ведь цена на услуги подобного рода у автоэлектриков чрезмерно завышена в наши дни.

Не включается

Когда случилась неприятность и не работает ближний свет на ВАЗ 2109, произойти может многое, но рассмотрим только основные варианты, которые чаще всего доводят до таких последствий. Сразу же будем давать рекомендации как их устранять:

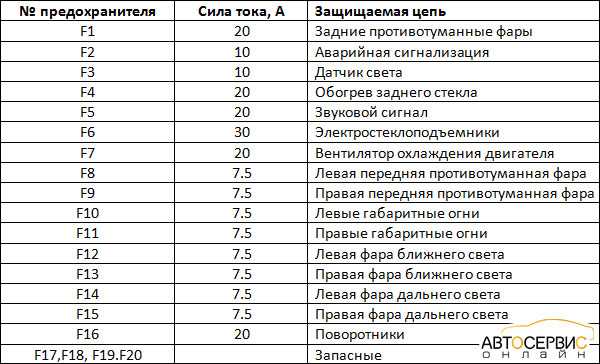

Перегорел предохранитель лампочки	Проверьте соответствующие предохранители, поправьте или замените их.
Нити лампы перегорели	Производится замена лампы ближнего света на ВАЗ 2109, которая соответствует инструкции завода изготовителя.
Окислились контакты реле или выключателей	С помощью наждачной бумаги или ножа зачистите контакты.
Произошло повреждение проводов, их наконечники ослабли, места соединений пришли в негодность	Тщательно проверьте на разрыв проводку машины, замените поврежденные участки новыми проводами и произведите зачистку контактов.
Окислились контактные перемычки на участке монтажа реле, контролирующего работу ламп	Уберите из системы новые потребители электроэнергии.

Ремонт

1. Одно из основных правил, связанных с устранением дефектов в автомобиле, – не стоит спешить покупать новые запчасти , так как старые еще вполне могут послужить. В данном случае не нужно торопиться покупать или устанавливать новую лампу, цена которой сегодня достаточно высокая. Рекомендуем вначале проверить исправность старой, возможно, есть другая причина ее неработоспособности. Поэтому, прежде чем менять проверьте, почему не горит ближний свет на ВАЗ 21099:

• установите ваше ТС на ручной тормоз, первую (заднюю) передачу или подставьте башмак под колесо;
• откройте капот;
• достаньте лампу из блок-фары, которая по вашему мнению перегорела и проверьте ее исправность визуально (осмотрев спираль) и подав напряжение от АКБ – «-» на боковую часть, «+» – на цоколь (если она рабочая, он загорится). Неисправную лампу следует заменить.

1. При обнаружении сгоревшего предохранителя следует задуматься, что не так в вашей бортовой электросистеме , потому что они просто так не перегорают. Это является признаком того, что через него прошел ток, силой больше разрешенной. Скорее всего, где-то по системе возникает «замыкание», которое следует обнаружить и исправить. После этого замените сгоревший предохранитель на штатный.

1. Свет тусклый или не включается – у предохранителя плохой контакт в гнезде в блоке . Очень часто первое просто оплавляется из-за большой температуры при нагреве второго. Вопрос решается с помощью наждачной бумаги, которой следует зачистить контактные участки, и заменой предохранителя.
2. Не слышно щелчка, когда вы включаете свет, который производит реле ближнего света на ВАЗ 2109, и лампа при этом не загорается – вероятнее всего, вам следует проверить его и убедиться в работоспособности устройства (зачистить контакты и снова установить его на место), или просто заменить новым.
3. Обрыв провода в ВАЗ – нечастый дефект, но он также происходит . Поэтому, прежде чем тратить деньги на реле или лампу, сначала прибором проверьте его работоспособность на всех участках от переключателя к лампе.

Замена

Если вы пришли к выводу, что и провода, и реле, и предохранитель в порядке, нигде не замыкает и гнезда в монтажном блоке исправны, значит, остается один выход – замена перегоревшей лампы.

Для этого есть следующая инструкция:

1. Отсоедините от аккумулятора «минусовую» клемму, чтобы избавить себя от проблем во время работы с проводкой.

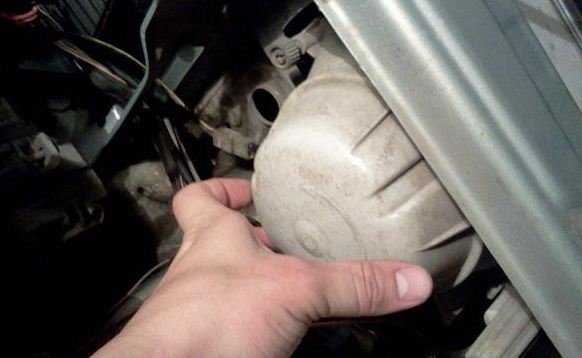

1. Поверните защитный колпак, закрывающий гнездо лампы фары от пыли, воды и грязи, влево и снимите деталь.

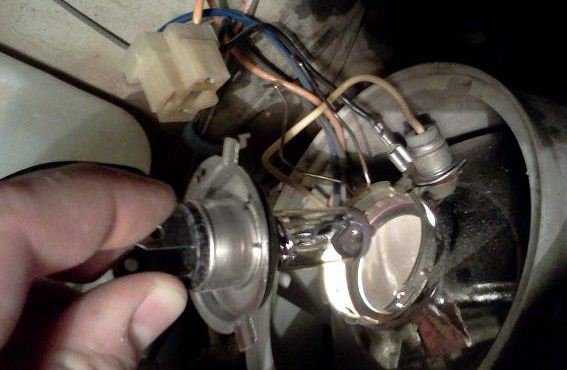

1. Отсоедините лампу от колодки, в которую она установлена.

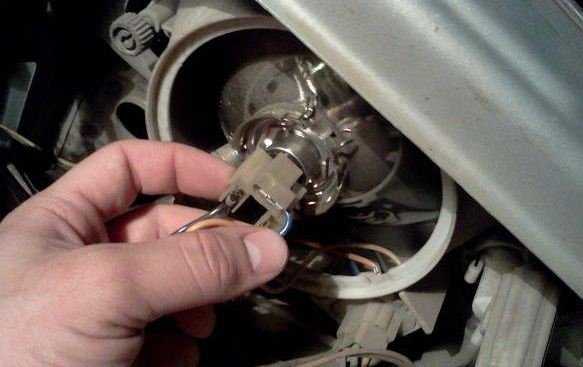

1. Уберите проволочный замок, удерживающий лампу. Извлеките ее из отверстия.

1. Произведите монтаж новой лампочки в обратном порядке.

Регулировка после ремонта

1. Необходимо добиться хорошей освещенности дороги перед автомобилем.
2. Не допускать ослепления водителей встречных ТС.
3. Регулировку производите с помощью двух винтов по вертикали и горизонтали.
4. Используйте для правильного расположения световых пучков фар специальный экран или расчерченную стену.

1. Автомобиль установите на ровной площадке, на водительское место положите груз в пределах 75 кг, давление в шинах должно быть штатным.

Как улучшить свет на ваз 2114. Замена отражателя

Процедура замены отражателя предельно проста. Справиться с ней может каждый автолюбитель.

• Для начала требуется снять блок-фару. Делать это можно только при выключенном аккумуляторе.
• Затем с фары требуется снять стекло. Оно крепится при помощи герметика. Он размягчается с помощью обычного строительного фена. После этого стекло нужно аккуратно поддеть и снять.
• Следующий этап — выкручивание лампочки.
• После этого нужно демонтировать облезлый отражатель и поставить новый. Когда это будет сделано, автолюбителю останется лишь собрать фару с полным соблюдением обратной последовательности.

Нельзя забывать о том, что перед установкой стекла его нужно почистить, а корпус лучше всего как можно скорее обезжирить перед нанесением другого слоя.

Какие ошибки допускаются при ремонте фар

Если неправильно провести ремонт, проблема может вернуться. Поэтому стоит помнить простые советы, которые помогут избежать ошибок:

1. Менять следует только пары ламп. Если даже проблема с одной, нельзя ставить даже такую же, так как ресурс у источников света разный и в итоге работа системы нарушится.
2. Зачищать контакты при потерях напряжения. Эта мера временная и вскоре неисправность вернется. Гораздо лучше поставить дополнительное реле, идущее от АКБ, через которое запитываются фары. Тогда просадок напряжения не будет никогда.
3. Не стоит покупать дешевые лампы, особенно это касается светодиодов и ксенона. Их ресурс намного меньше заявленного.

Избавиться от моргающего света несложно, так как поиск проблемы не занимает много времени и не требует сложного оборудования. Чаще всего устранить неисправность можно своими силами, главное – правильно выяснить причину мерцания.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Мерцает свет, да не просто так

Прошу прощения, но в гугле я подобной проблемы не нашел.

Мерцал свет. С разной частотой дула печка. От оборотов зависело, но полностью не пропадало. Через некоторое время на холостых перестало мерцать, но стала моргать лампочка заряда. с одинаковой частотой. Если включаешь к примеру печку или свет, моргание лампочки пропадало, мерцания не наблюдалось. Зачистил минус, контакты на реле зарядки. Теперь имею: на холостых не мерцает, лампа не моргает. Чуть даешь газа — начинает мерцать и с повышением оборотов частота увеличивается но мерцание не пропадает. На холостых без потребителей выдает 14,4-14,9В При включении ближнего света падает до 12,8 (ну это гена слабый, так было всегда) ВАЗ 21011 Гена стандарт 42А Реле регулятор менял 1,5 года назад. Гену вскрывал 2 месяца назад, 1 щетка была на половину изношена вторая норм. Диодный мост был исправен.
