«Пробуксовка», «ведение»

Одно из важных условий нормальной работы сцепления – положение выжимного подшипника относительно отжимной пружины. При отпущенной педали подшипник не должен соприкасаться к пружине, при этом во время нажатия на педаль – давить на нее с необходимым усилием, чтобы отвести ведущий диск. Неправильное положение подшипника приводит к двум наиболее распространенным проблемам со сцеплением – «пробуксовке» и «ведению».

Сцепление «буксует» в том случае, когда подшипник даже при отпущенной педали поджимает пружину, из-за чего ведущий диск не до конца зажимает ведомый. В результате не достигается нужная сила трения между поверхностями и при нагрузке диски проскальзывают. Сопровождается такая проблема снижением тяги авто, появлением специфического запаха в салоне (при проскальзывании фрикционные накладки «горят»), повышенной шумностью при работе мотора (подшипник постоянно вращается, создавая дополнительный звук.

«Ведение» возникает, когда подшипник располагается относительно пружины на большем расстоянии, чем требуется. Из-за этого хода педали недостаточно, что подшипник, воздействуя на пружину, полностью отжал ведущий диск. В результате при нажиме на педаль вращение продолжает передаваться на трансмиссию. Последствиями такой проблемы являются появление запаха горения в салоне, автомобиль не останавливается после выжима педали (после остановки движения).

Замена диска сцепления своими руками: фото, видео

Механизм соединения маховика двигателя с КПП является одним из элементов трансмиссии любого транспортного средства, включая автомобиль. Вся конструкция этого агрегата непосредственно контактирует с коленвалом машины и подвергается большим механическим воздействиям в процессе эксплуатации.

По мере износа дисков, выжимного подшипника или муфты возникает необходимость в такой операции, как замена сцепления. Ее можно производить как с помощью специалистов на автосервисе, так и самостоятельно, своими руками.

Конструкция механизма соединения ДВС и КПП автомобиля

по характеру трения оно бывает сухое, то есть корзина сцепления и фрикционный диск работают в воздушной среде и мокрое — когда элементы сцепления погружены в масляную ванну;
по количеству ведомых или фрикционных дисков различают одно-, двух- или многодисковые устройства;
отличаются эти агрегаты приводом, с помощью которого они управляются — это механический, гидравлический, пневматический или комбинированный способ управления механизмом.

Как проявляются неисправности механизма соединения ДВС и КПП

Не полностью включаются элементы этой системы, происходит так называемая «пробуксовка». Когда педаль привода полностью отпущена, то ведомый диск и корзина сцепления проскальзывают относительно друг друга. В этом случае на больших оборотах при нажатии педали газа скорость не увеличивается.
При нажатой педали корзина сцепления отсоединяется не полностью. Возникает ситуация, когда механизм «ведет». В этом случае, при включении передач в коробке слышен хруст из-за проворачивающихся шестерен.
Появляются рывки при полностью отпущенной педали привода. Это возможно при износе фрикционных накладок, поломке пружин, а также если ломается муфта сцепления или выжимной подшипник.

Порядок работы при замене агрегата трансмиссии

домкрат, для того чтобы снять левое колесо;
подкладочные доски, которые нужны в качестве упора при опускании отсоединенной от двигателя КПП;
емкость под масло, если потребуется его сливать из коробки;
торцовые и рожковые ключи на «17» и «19», а также труба-усилитель;
набор отверток с разными жалами;
оправка, которая нужна, если будет делаться замена диска сцепления;
ветошь.

Установить машину на смотровой яме. Колодками закрепить ее на месте, чтобы избежать случайного движения автомобиля во время разборки агрегатов. Затем поддомкратить левое переднее колесо и снять его. Для большей устойчивости установить под кузов с этой стороны козлы. Подкладочные доски установить поперек ямы под двигателем и коробкой, чтобы можно было обеспечить упор при опускании. При необходимости уложить на доски упорные бруски. Открутить два нижних болта шаровой опоры. Открыть капот и снять клеммы с аккумулятора. Отсоединить ДМРВ (датчик массового расхода воздуха) и, ослабив гофры, убрать воздушный фильтр. Отсоединить тросик привода от вилки агрегата. Отстыковать стартер от корпуса КПП, открутив нужный болт. Рядом находится два болта крепления КПП к двигателю, их также надо открутить. Отсоединить датчик скорости и тросик спидометра. Снять продольную тягу с рычагом. Отвернуть нижний болт крепления стартера, болт КПП находящийся рядом, а также еще один крепежный болт, который находится рядом с правым ШРУС. Снять реактивную тягу с коробки, открутив крепежные болты. Открутить две гайки крепления задней подушки ДВС

Это нужно, чтобы имелся свободный ход при некотором проседании силового агрегата

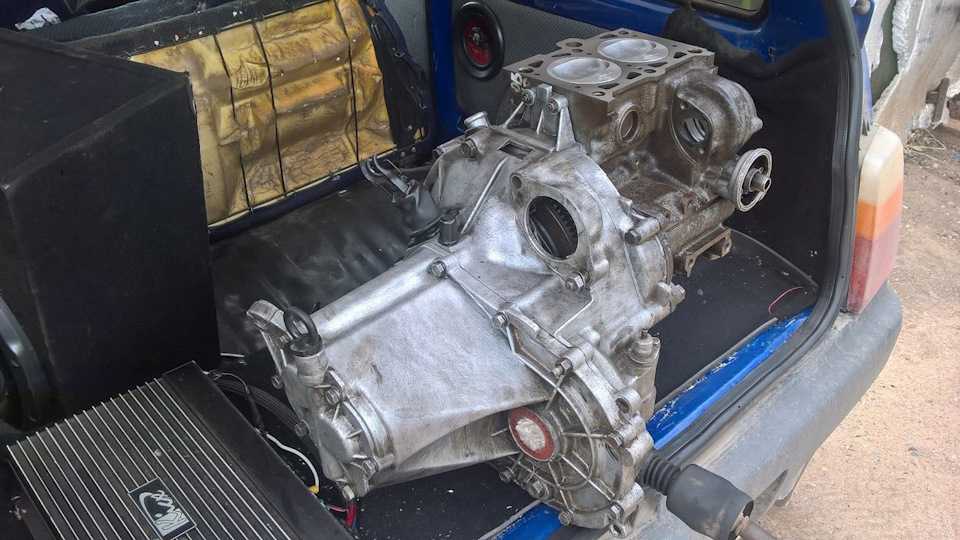

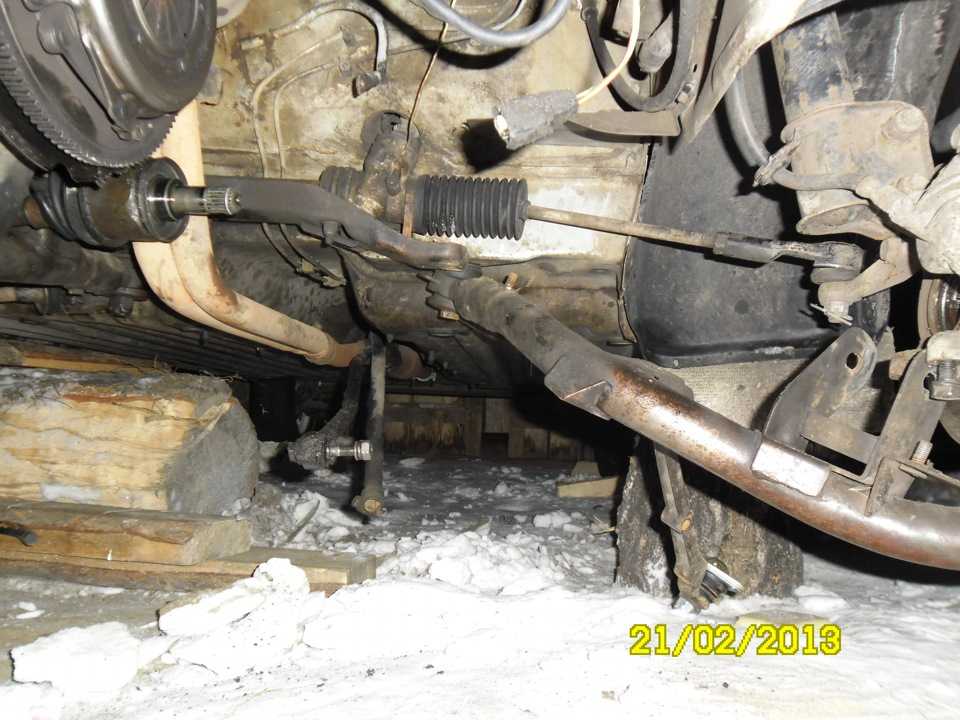

Осторожно сдвигая коробку назад, вытащить первичный вал из маховика и опустить коробку на подготовленные опоры. Теперь может быть откручена корзина сцепления

Замена диска сцепления своими руками

Сцепление – это один из узлов автомобиля, исправность которого напрямую зависит от водителя. Ведь именно от того, как эксплуатируется сцепление, зависит срок его службы и вероятность возникновения текущих неисправностей. Наиболее частыми из них являются: выход из строя ведущего (или ведомого) диска сцепления, шлицов ступицы и пружин демпферов, изнашивание функциональной накладки и другие. Во избежание всех этих неисправностей специалисты рекомендуют проводить диагностику диска сцепления через каждые 80 000 км пробега, если типичные признаки неисправностей сцепления не начинают наблюдаться раньше.

Признаки могут быть следующее:

сцепление не выключается, происходит пробуксовка;
педаль не возвращается в исходное положение;
имеет место пробуксовка сцепления;
при включении сцепления ощущается вибрация.

Однако если вы стали наблюдать что-либо из вышеперечисленного, не нужно сразу менять старый диск на новый, первым делом необходимо провести его диагностику, сделать которую можно на сервисе или самостоятельно — одним их двух способов.

Диагностика диска сцепления.

Способ 1. При помощи измерительного калибра проверьте толщину диска сцепления, демонтаж сцепления для этого не требуется, вам понадобится лишь калибр и подъемник. При помощи последнего делаем возможным доступ к диагностируемому узлу, а калибром, присоединив его к рабочему цилиндру, измеряем толщину сцепления.

Способ 2. При включенной четвертой или пятой передаче запустите двигатель и начните газовать на сцеплении. Если при этом двигатель не заглох, значит, ведомый диск сцепления следует заменить.

Сразу отмечу, что поменять диск сцепления на переднеприводном автомобиле является более сложной, чем на «классике». Хотя разные марки и модели авто имеют свои нюансы монтажа и демонтажа.

При замене сцепления очень важно еще менять любую деталь, которая вызывает подозрение своим внешним видом (резинотехнические изделия меняются по умолчанию). Кроме того при замене сцепления рекомендую обновить (поменять) выжимной подшипник

Замена диска сцепления своими руками, инструкция.

Теперь о самом порядке работы. Итак, чтобы заменить сцепление нужно:

установить «перед» автомобиля на треноги;
снять передние колеса;
отсоединить трос сцепления от КПП и снять его с кронштейна;
отсоединить трос спидометра от КПП;
отвернуть болты крепежа шаровых опор с поворотными кулаками;
ослабить заднее крепление левого продольного рычага;
отсоединить от левого кронштейна растяжки болты крепления и развернуть рычаг на 90 градусов;
отсоединить «массу», если она крепится на КПП;
отвернуть нижний кожух защиты маховика;
отвернуть левую опору мотора от кузова;
открутить заднюю опору двигателя, а также хомут привода переключения передач;
снять привод переключения передач;
Окрутить крепление КПП к двигателю;
снять КПП с двигателя, оставить ее висеть на проводах;

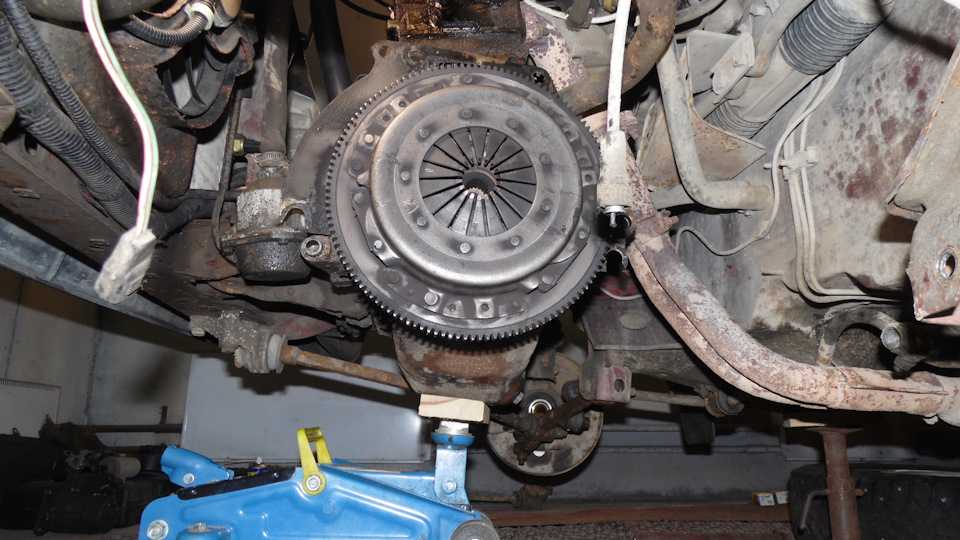

отвернуть корзину сцепления;
поменять выжимной подшипник;
поменять ведомый диск сцепления, используя специальную оправку для центрирования диска сцепления;
провести сборку всего в обратном порядке.

Как видите, диагностика и установка диска сцепления под силу каждому, поэтому проводите обе эти процедуры своевременно, и тогда езда на вашем железном друге будет приносить вам только комфорт и удовольствие.

Видео

Как все работает

Принцип функционирования сцепления «Ока» несложный – корзина жестко закрепляется на маховике. Между ведущим диском корзины и поверхностью маховика размещен ведомый диск, который посажен на перв. вал коробки посредством шлицов. За счет отжимной пружины (диафрагменного типа) ведущий диск поджимает ведомый к маховику, и между поверхностями указанных элементов возникает сила трения, что обеспечивает передачу вращения на вал коробки.

Перв. вал КПП проходит через специальную направляющую, закрепленную в картере. На этой направляющей размещен выжимной подшипник, взаимодействующий с вилкой, второй конец которой соединен с приводным тросом.

Для отсоединения КПП от двигателя, водитель жмет на педаль сцепления, тем самым посредством троса тянет вилку. Та в свою очередь смещает подшипник по направляющей в сторону корзины. Смещаясь, подшипник давит на отжимную пружину, и ведущий диск уходит вглубь корзины. При этом ведомый диск высвобождается, что обеспечивает разрыв передачи вращения.

Для начала движения, водителю необходимо после включения скорости на КПП (при выжатом сцеплении) отпускать педаль плавно. При этом ведущий диск зажмет ведомый не сразу, и трение между ними будет возрастать постепенно (поначалу диски между собой будут проскальзывать), но по мере нарастания трения передача вращения будет увеличиваться, что обеспечивает «мягкий» старт без рывков.

Виды и конструкция сцепления

Сцепление различается по:

количеству ведомых дисков — делятся на однодисковые (наиболее распространенные) и многодисковые;
среде работы — делятся на сухое и «влажное». Сухие сцепления самые популярные у автопроизводителей, а «влажное» считается то, которое работает в масляной ванне;
приводу в действие механизма сцепления — бывают механические, гидравлические, электрические и комбинированные варианты;
конструкции — сцепление различается по способу нажатия на прижимной диск, существует два вида: круговое расположение пружин и сцепления с центральной диафрагмой.

Далее рассмотрим привод:

Схема сцепления автомобиля

Узел сцепления состоит из: нажимного диска, диска сцепления (ведомого), выжимного подшипника, вилки привода выжимного подшипника, системы привода и педаль выключения сцепления.

Схема узла сцепления

Как мы видим из схем, в механизм сцепления входит несколько деталей и узлов и при выходе из строя одной детали, может быть достаточно заменить только эту запчасть, а при поломке другой, может потребоваться замена узла в сборе или всего механизма сцепления, поэтому точные цены по ремонту сцепления можно узнать после диагностики автомобиля.

«Пробуксовка», «ведение»

Как все работает

Основные поломки

Простая конструкция сцепления на «Ока» и небольшое количество составных элементов обеспечивает узлу надежность, но срок службы его зависит от условий эксплуатации автомобиля. При аккуратной работе со сцеплением, узел способен прослужить длительный срок.

Неисправностей, которые могут возникнуть со сцеплением на «Ока» не так уж и много:

Износ или разрушение фрикционных накладок;
Повреждение демпферов, ступицы ведомого диска;
Разрушение отжимной пружины;
Износ выжимного подшипника;
Порыв, «распушивание» троса;

Есть и другие виды неисправностей, но встречаются они очень редко.

Ведомый диск

Наиболее частой причиной необходимости проведения ремонта сцепления является критический износ фрикционных накладок ведомого диска. Сопровождается такая поломка возникновением сторонних звуков при использовании сцепления (особенно при начале движения), рывков, «пробуксовки». Теоретически для восстановления работоспособности сцепления достаточно заменить на диске фрикционы, но эта операция сейчас уже является нецелесообразной, поэтому изношенная деталь просто заменяется на новую.

При первых признаках критического износа ведомого диска, лучше сразу выполнить его замену, поскольку дальнейшая эксплуатация авто может привести к повреждениям рабочей поверхности ведущего диска, и тогда менять придется и его.

К иным поломкам ведомого диска относятся повреждения демпферов (нужны для сглаживания рывков во время начала передачи вращения), что приводит к возникновению подергиваний авто при старте с места. Также со временем могут износиться шлицы на ступице диска, с помощью которой он «садится» на вал. Встречаются эти неисправности сравнительно редко, устранение же их выполняется путем замены ведомого диска.

Пружина, подшипник

Диафрагменная отжимная пружина – элемент, входящий в конструкцию корзины. Изготовлена она из пружинистой стали и ломается редко. Но если «лепестки» ее лопнули, нарушается работа сцепления – при выжиме пружины ведущий диск отводиться с перекосом, что сопровождается неравномерным износом фрикционов, «ведением» сцепления. Заменить поврежденную пружину невозможно и ремонт сцепления в этом случае заключается в замене корзины.

Выжимной подшипник – узел не высоконагруженный, поэтому способен прослужить достаточно долго. Но со временем и он изнашивается, что сопровождается появлением характерного «шелеста» при выжиме педали сцепления. Эта деталь не ремонтропригодна и при выходе из строя просто заменяется.

Привод

К неисправностям тросового привода относятся его порыв и «распушивание» (рвутся только несколько его нитей). При первой неисправности водитель полностью теряет управление над сцеплением – педаль сцепления провалилась и разъединить мотор с КПП не удастся.

Иногда возникает такая ситуация, когда рвутся только несколько нитей троса. Сопровождается эта проблема затрудненным ходом педали сцепления, ее подклиниванием, поскольку концы оборванных нитей цепляются за оплетку троса. Решаются все неисправности привода путем замены троса.

Добираемся до места ремонта без сцепления

Интересно, что при порванном тросе сцепления двигаться на автомобиле вполне возможно. Все передачи КПП включаются посредством синхронизаторов, которые позволяют переключать скорости даже без разъединения двигателя с трансмиссией (единственное – придется прилагать чуть больше усилие на рычаг коробки, чтобы включить скорость).

Что касается начала движения, здесь поможет нехитрый способ – на заглушенном моторе включить 2-ю передачу и затем уже запускать стартер. В результате стартер будет не только раскручивать двигатель, он еще и начнет прокручивать ведущие колеса (поскольку мотор с трансмиссией соединены). Начало движения будет сопровождаться рывками авто, но после запуска мотора они пропадут при этом авто уже будет двигаться. Но таким способом начать движение возможно только при хорошо заряженном АКБ, чтобы его энергии хватило на работу стартера под увеличенной нагрузкой. Отметим, что такой метод передвижения без сцепления можно считать аварийным и его следует использовать только для того, чтобы добраться к месту ремонта.

Очень редко встречаются и иные неисправности, которые могут повлиять на работу сцепления – изгиб или повреждение вилки, образование коррозии на направляющей подшипника (мешают узлу свободно перемещаться), повреждение рабочих поверхностей ведущего диска, маховика.

Лада Ока 1,1л гранатовый ОкаТавр › Бортжурнал › Опять сцепление…

Давненько ничего не писал, да и хвастать особо было нечем. Но повод отписаться всё-таки появился…

В субботу неожиданно прямо перед гаражом, в который я приехал за электроинструментом, у меня сдохло сцепление. Т.е. просто педаль стала ниже и сцепление перестало выключаться, как ни дави. Подтягивание троса так же проблему не решило… Точно такая же ситуация была у меня год назад тоже где-то в январе-феврале, когда на ходу на дороге у меня вдруг перестали включаться передачи. На улице был немилосердный мороз, градусов под 30. Спасибо хоть выручил приятель, живущий недалеко — отбуксировал меня на сервис, где я оставил машину и комплект нового сцепления KRAFT, а на следующий день забрал уже собранную машину. Было, откровенно говоря, неприятно. Причина поломки — лопнувшая пружина нажимного диска.

Замена сцепления — цены

Если вам требуется замена сцепления в Москве, обратитесь к профессионалам, которые зарегистрированы на сайте YouDo. Квалифицированные исполнители Юду при устранении неполадок в системе сцепления используют современное диагностическое и ремонтное оборудование.

Выключатель крутящего момента – это часть авто, состояние которой зависит от пробега автомашины. Даже самые надёжные модели авто требуют замены сцепления за срок своей службы. Своевременная профессиональная замена сцепления продлит период эксплуатации транспортного средства.

Система, именуемая сцеплением автомобиля, ответственна за передачу крутящего момента, направляемого от мотора. Именно данная система, называемая сцеплением, обеспечивает защиту трансмиссии от перегрузок путём отсоединения мотора. Эта важная деталь – одна из главных в машине. Её выход из строя влечёт сбой в работе автомобиля. Сложность ремонтных работ и замены сцепления авто заключается в его снятии и обратном монтаже.

Замена сцепления – это работа, требующая наличия определённых навыков и знаний. В любом случае лучшим выбором будет обращение к опытному мастеру автосервиса, зарегистрированному на YouDo. Квалифицированная замена сцепления – цены, предлагаемые мастерами Юду, доступные.

Основная информация

Основная функция представленного устройства заключается в разъединении коробки передач с двигателем автомобиля, так как для плавного трогания с места и переключения скоростей нужно разрывать связь коробки передач и двигателя авто. Конечно, без него можно тронуться с места, но это приведет к быстрому износу шестеренок и валов. Теперь давайте рассмотрим устройство представленного устройства на автомобиле ОКА. Для начала стоит сказать о том, что на авто ОКА устанавливается тросовый привод, который имеет множество положительных качеств. Например, простое обслуживание, легкая замена деталей, небольшая стоимость и большой срок службы. К тому же, сцепление двухдисковое, как и на множестве, современных транспортных средствах. Как правило, многодисковые типы него устанавливаются на мотоциклах.

Ведомый и ведущих диски также считаются блоками. Ведомый диск располагается на первичном валике коробки передач авто ОКА, с помощью шлицевого соединения. Ведущий валик располагается на маховике, который крепится к коленчатому валику автомобильного двигателя. Еще одной деталью является выжимной подшипник, который отжимает ведомый диск от ведущего. Он перемещается по первичному валику и свободно вращается.

Замена выжимного подшипника нива шевроле

Самостоятельная диагностика

Как правило, чаще всего ломаются ведущие и ведомые диски сцепления на авто ОКА. Чаще всего в ведомом диске причиной поломки является неисправность пружин демпферов, изнашивание фрикционных накладок, шлицов ступицы и механическое деформирование. Единственным выходом для решения всех перечисленных неисправностей является замена диска.

Итак, рассмотрим основные признаки неисправности сцепления на авто ОКА:

Не включается сцепление;
Педаль не возвращается в обратное положение;
наблюдается буксировка;
ощущается некая вибрация в момент включения сцепления.

Естественно, перед тем, как переходить к процессу проведения замены дисков на ОКА, необходимо провести диагностику состояния представленного устройства. Диагностику можно провести как самостоятельно, так и в специализированном сервисном центре. Для проведения диагностики функционирования представленного устройства нужно включить четвертую (пятую) передачу, запустить двигатель авто и немного газовать на сцеплении. Если двигатель автомобиля не заглох, то вышел из строя ведомый диск сцепления, а значит, нужна его замена.

Как заменить сцепление своими руками?

Прежде чем переходить к процессу замены сцепления на автомобиле ОКА нужно отсоединить аккумуляторную батарею и слить масло из коробки передач, так как это значительно упростит задачу. Естественно, можно обойтись и без этого, но если вы не уверены в том, что сможете сделать все аккуратно или делаете это в первый раз, то лучше все же слить масло. При замене представленного устройства обязательно придется снимать коробку передач. Комфортнее всего замена будет проводиться на смотровой яме или подъемнике.

Итак, алгоритм проведения замены сцепления на автомобиле ОКА:

Поднимите переднюю часть машины; Снимите автомобильные колеса; Снимите шрусы с коробки передач, для этого нужно выкрутить шаровые опоры

Также стоит обратить ваше внимание на то, что гранаты нужно выкручивать по одной. То есть, сначала снимите одну и установите на ее место заглушку, а после уже переходите к снятию второй

Проблемы со сцеплением: учимся определять и устранять

Снимаем коробку передач и переходим к замене элементов сцепления. Снимите корзину, закрепленную на маховике с помощью болтиков. Проводим замену всех деталей представленного устройства, но не закрепляйте их старыми болтиками

Также обратим ваше внимание на то, что перед затягиванием болтиков нужно провести центровку. Обязательно требуется замена выжимного подшипника, потому как в противном случае он будет гудеть

Для менее частого возникновения различных неполадок блока сцепления авто нужно соблюдать такие рекомендации:

Аккуратно обращайтесь со своим транспортным средством; Начинайте движение автомобиля без пробуксирования, плавно и осторожно; Постоянно следите за состоянием сцепления авто; Применяйте исключительно высококачественные запчасти для своего транспортного средства; Регулярно проходите техническое обслуживание в автомобильных сервисных центрах. https://www.youtube.com/embed/fUBITIoO9Aw. Замена диска сцепления в двигателе ВАЗ 21083 и снять коробку

Замена диска сцепления в двигателе ВАЗ 21083 и снять коробку

Регулировка узла

«Пробуксовка» и «ведение» устраняются путем регулировки сцепления. Отрегулировать положение подшипника несложно и все можно сделать своими руками. Для выполнения этой операции потребуется всего лишь линейка (на 20-25 см) и два ключа на 10.

Технология регулировка такая:

Берем линейку и упираем ее в пол возле педали сцепления (так, чтобы измерительный инструмент располагался перпендикулярно площадке педали). Делаем пометку на линейке по уровню положения площадки;
Не убирая линейку выжимаем педаль до упора;

Делаем вторую пометку (тоже по уровню положения педали);
Высчитываем расстояние между метками (при правильно отрегулированном сцеплении расстояние между ними должно составлять 110 мм, допускается погрешность в 5 мм);
Если расстояние не соответствует, корректируем его путем откручивания-закручивания регулировочных гаек, установленных на концевике троса в месте его соединения с вилкой (искать их следует в подкапотном пространстве в районе расположения КПП).

Меняем сцепление

Готово практически все для того, чтобы вырвать коробку от двигателя, но не стоит спешить. Для того чтобы продолжить процесс, нужны два болта с верхнего рычага классики. Они имеют такую же резьбу, как и те, что стянуты блок ДВС и коробка. Вкручиваем их сверху, и уже после этого можно начинать разъединять узлы с помощью небольшого ломика.

Представленная замена сцепления

ВАЗ-2109 – достаточно кропотливый процесс, но ради того, чтобы сделать все быстро и надежно, можно пойти на многое. Замена радиатора печки ваз-2115 без снятия панели. Через щель, которая образовалась после предыдущей процедуры, нужно избавиться от выжимного подшипника, болты выкручиваем на корзине. А вот установка несколько отличается от инструкции, что можно найти в пособниках. Новый выжимной ставим на свое место. После этого устанавливаем диск на маховик и сверху него корзина. Болты закручиваем буквально на два оборота, затягивать их нельзя. Ока замена сцепления. Ремонт оки ч1( замена коробки и вилку сцепления без снятия

Дальше очень осторожно начинаем насаживать первичный вал на шлицы диска

Стоит учитывать, что лепестки корзины данного автомобиля имеют небольшую выработку. Это вполне нормально, так как подшипник работает при постоянном контакте с ними. Так что, если вы заметили такую деталь, не стоит отчаиваться. Совершенно никаких неприятных сюрпризов она вам не принесет, если вовремя проводить замену корзины.
