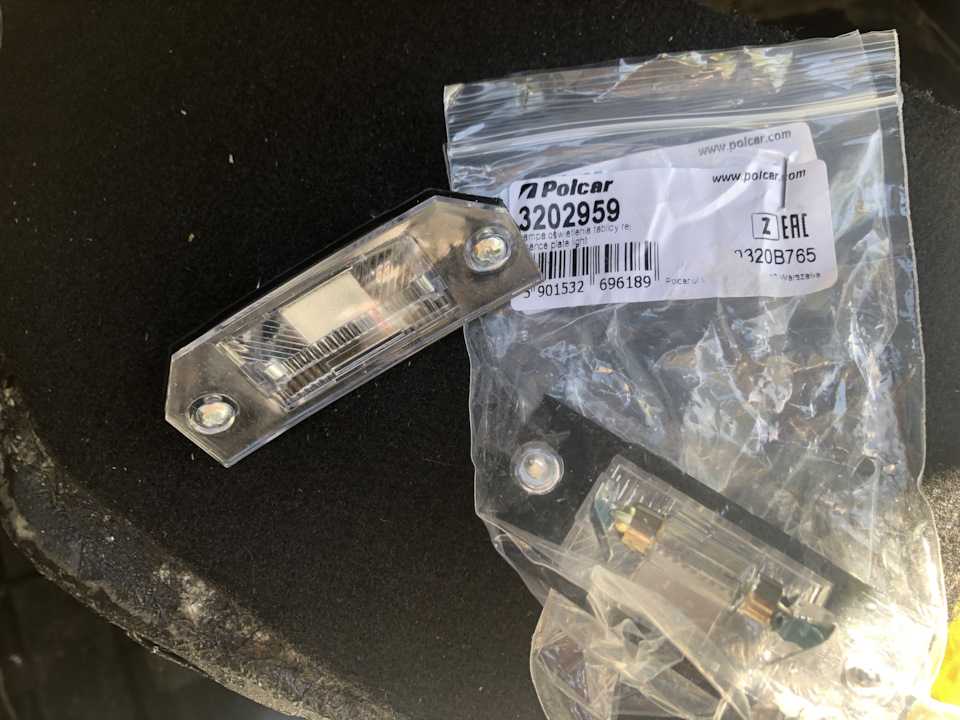

Как снять плафон подсветки номера и поменять лампочку

Автомобиль Форд Фокус 2 имеет пять модификаций:

• трехдверный хэтчбек;
• пятидверный хэтчбек;
• кабриолет;
• универсал;
• седан.

На всех модификациях, кроме седана, стоят одинаковые фонари с лампами W5W (см. таблицу выше). На седан конструкторы установили приборы подсветки номера несколько иной конструкции и с лампой C5W. Разберем замену лампочек в обеих модификациях фонарей.

Замена лампочек в Ford Focus II sedan

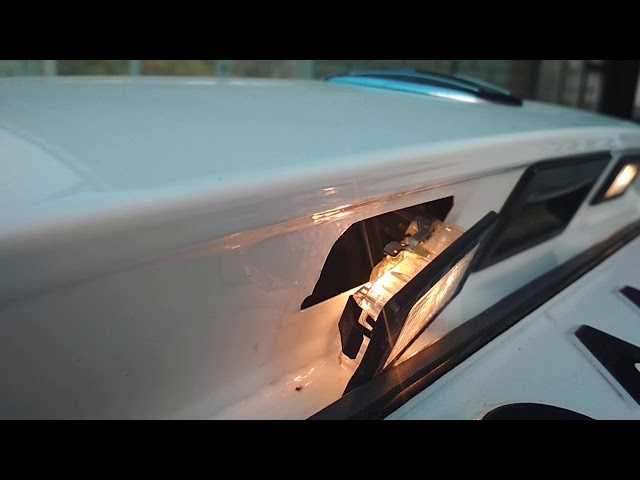

На модификации “седан” каждый фонарь подсветки номера крепится двумя саморезами. Берем крестообразную отвертку и отворачиваем их.

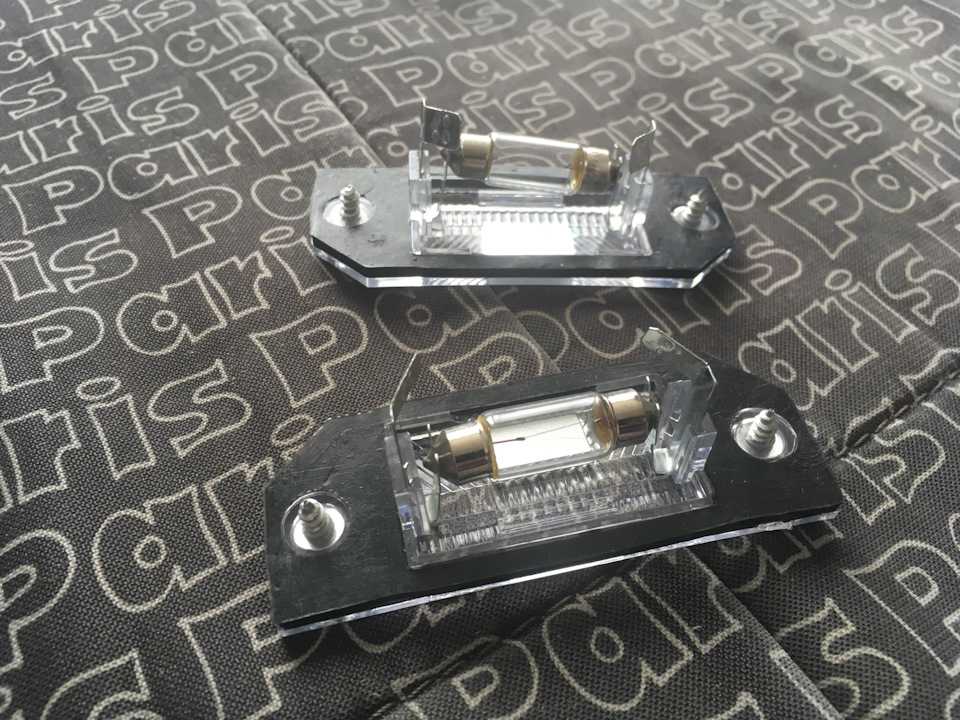

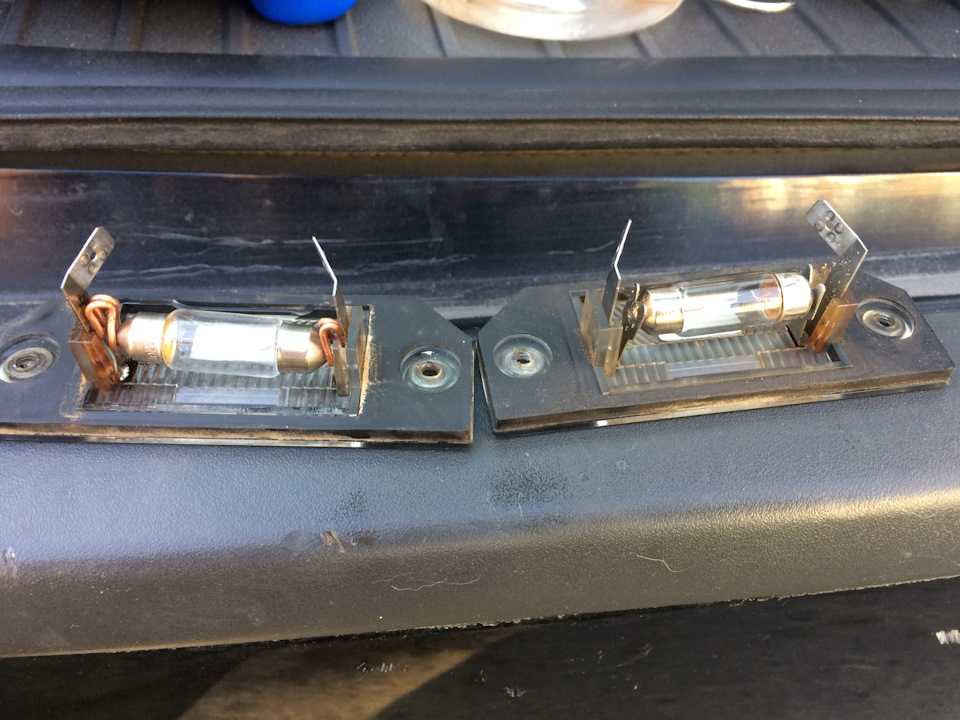

Вынимаем фонарь, разворачиваем его и видим лампочку.

Выдергиваем сгоревший прибор, на его место устанавливаем новый. Вставляем фонарь на место, крепим саморезами.

Замена ламп в Focus II hetchbek, kabriolet и universal

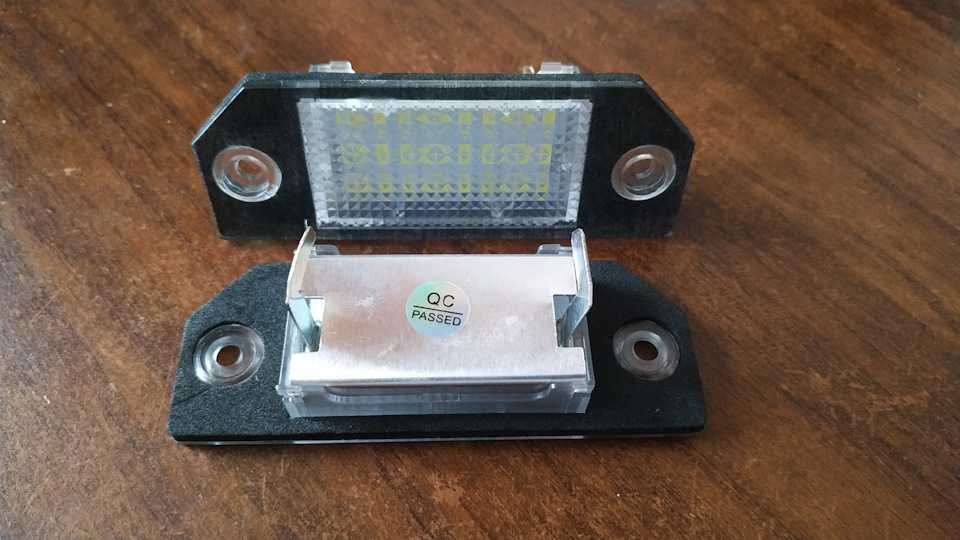

В отличие от седана фонарь подсветки номера Фокус 2 других модификаций крепится не на саморезах, а на защелках. Для того чтобы снять такой фонарь, понадобится небольшая плоская отвертка. Возле торца фонаря, расположенного ближе к центральной осевой автомобиля, находим небольшой паз. Вставляем в него отвертку, нажимаем на замок и вынимаем один край плафона.

Выводим из зацепления с кузовом второй фиксатор и вынимаем фонарь подсветки номера.

Сбоку прибора находим патрон лампочки – к нему подходят провода питания. Поворачиваем его против часовой стрелки и вынимаем вместе с лампой.

Выдергиваем сгоревшую лампу и на ее место устанавливаем новую.

Вставляем патрон в корпус фонаря, фиксируем поворотом по часовой стрелке, заводим осветительный прибор стороной, расположенной ближе к кузову, и защелкиваем замок, нажав на плафон.

Более подробно процесс замены можно посмотреть в этом видео:

Замена лампы в фонаре подсветки номера Форд Фокус 2

Как произвести регулировку фар на Форд Фокус 1, 2, 3 своими руками

20.10.2018

Автомобили прочно укрепились в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы нередко выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова.

При движении каждый водитель случайно попадает в выбоины на асфальте, из-за которых постепенно сбивается настройка рефлекторов головного света. Регулировка может потребоваться и после замены ламп ближнего и дальнего света.

Регулировка фар Форд Фокуса 2 поможет не только восстановить правильный пучок света, но и снизить вероятность ослепления встречных водителей. Верные настройки оказывают сильное влияние на освещение обочины и дальность видимости при снегопаде или дожде.

Регулировка фар на Форд Фокус 2

В Форд Фокус 2 регулировка фар осуществляется с помощью двух винтов, отвечающих за горизонтальное и вертикальное положения рефлектора. Для самостоятельной настройки нужна небольшая подготовка:

1. Проверить давление в шинах. При необходимости накачать колеса до требуемых значений, указанных в руководстве по эксплуатации или табличке за водительской стойкой.
2. Очистить багажное отделение от лишнего груза.
3. Наполнить топливный бак минимум до половины.
4. Выбрать ровную площадку с ровной стеной (это могут быть ворота гаража, стена магазина, дома или ровный забор).
5. Приготовить инструменты (рулетка, крестовая отвертка, ключи Torx, мел или маркер).
6. В зависимости от комплектации для регулировочных винтов нужен ключ-зведочка Torx или шестигранник «на 7».

Для правильной регулировки нужно тщательно отмыть стекло фар от загрязнений и насекомых. Корректор фар Форд Фокуса 2 выставляется в положение «0».

Регулировка оптики не занимает много времени, не требует определенных знаний. Для настройки нужно выполнить шаги:

• установить автомобиль на площадке перед стеной на расстоянии ровно в 3 метра;
• открыть капот, включить ближний свет;
• замерить высоту положения лампы относительно земли, перенести линию с такой же высотой на стену;
• отметить центр нашего автомобиля вертикальной линией на стене;
• между центрами пучка от левой и правой фары, при помощи винта, установить расстояние в 1270 мм (центр пучка находится на месте перехода горизонтальной границы в направленную галку);
• положение горизонтальной линии — на 35 мм ниже отмеченной ранее высоты положения лампы;
• когда указанные значения верны, то регулировку оптики можно считать законченной.

В Ford Focus 2 рестайл и дорестайл настройка фар ничем не отличается, кроме расположения винтов, регулирующих свет.

Настройка положения фар в Фокус 3

Требования для настройки галогеновых фар в Фокусе третьей генерации ничем не отличаются от автомобиля второго поколения. Неизменными остаются параметры удаленности от стены и этапы подготовки перед проведением работ. Центры пучка фар располагаются на расстоянии, равном 1280 мм, так как автомобиль немного шире.

Главное и единственное отличие — регулировочный винт: для него потребуется особый шестигранный ключ «на 8». Приобрести инструмент можно в автомобильном магазине или на рынке.

В максимальных комплектациях устанавливаются ксеноновые лампы. В таком случае придется обращаться в официальный сервис со специальным оборудованием. Линзы Фокуса 3 модели регулируются только оптическим стендом, который автоматически определяет пучок света и указывает необходимые настройки.

Первая модель

В Фокусе 1 поколения с завода устанавливаются только галогеновые фары. Они легко поддаются самостоятельной регулировке.

Перед началом работ нужно отмыть фары, наполнить бак, очистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от ФФ второго поколения, высота светотеневой границы должна быть на 5 мм ниже от высоты лампы ближнего света до линии земли. Рефлектор меняет положение с помощью 2 винтов.

Правильная настройка фар обеспечит не только хорошую видимость во время движения, но и не доставит неудобств водителям во встречном потоке. Проверку светового пучка Фокуса нужно проводить не менее 1 раза в год при проведении ТО.

Как произвести регулировку фар на Форд Фокус 1, 2, 3 своими рукамиСсылка на основную публикацию

Блок под капотом

Он находится с левой стороны под защитной крышкой.

p, blockquote 8,0,0,0,0 —>

Расположение блока под капотом

p, blockquote 9,0,1,0,0 —>

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Пример актуальной схемы на обратной стороне защитной крышки.

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Схема

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Описание предохранителей

Назначение реле

p, blockquote 18,1,0,0,0 —>

R1	Реле включения запрещения запуска
R2	Реле звукового сигнала
R3	Реле фонарей заднего хода
R4	Резерв
R5	Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей, Реле нагревателя топлива — дизель
R6	Основное реле
R7	Реле обогревателя ветрового стекла
R8	Реле зажигания
R9	Реле омывателя фар
R10	Реле вентилятора отопителя
R11	Реле компрессора кондиционера
R12	Реле электро двигателя вентилятора системы охлаждения, реле свечей накаливания
R13	Реле стартера
R14	Реле вентилятора системы охлаждения, Электрический двигатель вентилятора

Типы используемых лампочек

Прежде чем мы займемся заменой, разберемся, какие лампы на Форд Фокус 2 используются. Ведь прежде, чем менять, нужно купить то, что необходимо. Итак, производитель устанавливает в свои автомобили до рестайлинга и после рестайлинга следующие типы ламп.

Внешний вид лампочек, используемых в Форд Фокус 2

На фото цифрами обозначены:

• 1 – ближний свет. Галогенная, цоколь H7, мощность 55 Вт;
• 2 – дальний свет. Галогенная, цоколь H1, мощность 55 Вт;
• 3 – противотуманные фары. Галогенная, цоколь H11, мощность 55 Вт;
• 4 – подсветка номерного знака (седан), освещение салона (дорестайл). Лампа накаливания типа C5W, мощность 5 Вт;
• 5 – повторитель поворотов. Лампа накаливания с оранжевым баллоном типа W5W, мощность 5 Вт;
• 6 – подсветка номерного знака, вещевого ящика, багажника, салона, передние габаритные огни. Лампа накаливания типа W5W, мощность 5 Вт;

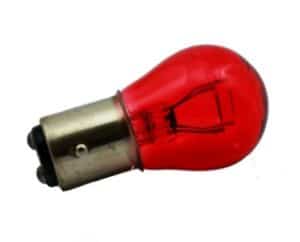

• 7 – стоп-сигнал/задние габаритные огни. Двуспиральная накаливания с красным баллоном типа P21/5W, мощность 21 и 5 Вт;
• 8 – указатели поворота. Накаливания с оранжевым баллоном типа PY21W, мощность 21 Вт;
• 9 – сигнал заднего хода. Накаливания типа PY21W, мощность 21 Вт;
• 10 – задний противотуманный фонарь, задние габаритные огни. Двуспиральная накаливания типа P21/5W, мощность 21 и 5 Вт.

Обслуживание задних фонарей

В заднем фонаре Форд Фокус 2 стоят лампы стоп-сигнала/габаритных огней (двухнитевая), указателя поворота, указателя заднего хода. Расположены они в следующей последовательности, начиная с центра автомобиля к борту:

• сигнал торможения (стоп-сигнал);
• задний ход;
• указатель поворота;
• габаритный свет/задний противотуманный свет.

Важно! В Форд Фокус 2 модификации седан производитель применил отдельные лампы P21W, отвечающие за габаритный свет и сигнал торможения. Все лампы имеют одинаковый цоколь и снимаются аналогично – поворотом против часовой стрелки

В автомобилях с кузовом седан за задним стеклом (сверху) установлен фонарь дополнительного стоп-сигнала, в котором установлены пять миниатюрных лампочек W5W

Все лампы имеют одинаковый цоколь и снимаются аналогично – поворотом против часовой стрелки. В автомобилях с кузовом седан за задним стеклом (сверху) установлен фонарь дополнительного стоп-сигнала, в котором установлены пять миниатюрных лампочек W5W.

Как разобрать основной и дополнительный фонари и добраться до ламп, можно почитать в статье «Как поменять лампочку стоп-сигнала на Форд Фокус 2».

Какие лампы стоят

Прежде чем заняться заменой ламп в плафонах подсветки номерного знака, посмотрим, какие лампы используются в Форд Фокус 2.

Таблица всех используемых ламп в Форд Фокус 2

Внешний вид	Назначение	Тип	Описание
	дальний свет	H7	галогенная 55 Вт
	ближний свет	H1	галогенная 55 Вт
	противотуманные фары	H11	галогенная 55 Вт
	освещение номера (седан)	C5W	5 Вт
свет в салоне (2004-2007 года выпуска)
	боковой повторитель поворотов	W5W	оранжевый баллон, 5 Вт
	освещение номерного знака	W5W	5 Вт
перчаточный ящик
салон (2007-2010 года выпуска)
подкапотная
передние габариты
	задние габариты/указатель торможения	P21/5W	красный баллон, двуспиральная 21 и 5 Вт
	задние габариты/задний противотуманный свет	P21/5W	двуспиральная 21 и 5 Вт
	указатель поворота	PY21W	оранжевый баллон, 21 Вт
	указатель заднего хода	P21W	21 Вт

Ford Focus Sedan 2.0 / АКПП / R18 › Бортжурнал › Замена предохранителя прикуривателя Ford Focus 2

Как то раз отдыхал за городом и обратил внимание, что колесо одно начало немного спускать. У знакомого с кем отдыхал, в авто был компрессор от прикуривателя

Компрессором по-пользовался, колесо подкачал, отключил компрессор и отдал. Когда решил воспользоваться в следующий раз прикуривателем, он у меня больше не заработал.

Логично предположить, что виновником не работающего прикуривателя является предохранитель, по крайней мере ремонт этой неисправности лучше начать с него, если виноват не пред, то тогда уже смотреть сам прикуриватель и электрическую цепь.Для замены какого либо предохранителя нам потребуются сами предохранители, пластиковые “кусачки” для того-что бы достать предохранитель (или пассатижи, я ими доставал, так как кусачек не было)

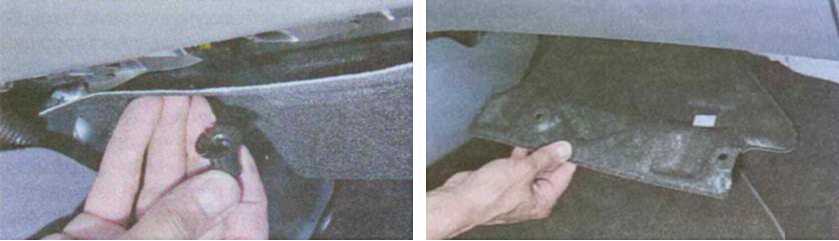

Сам монтажный блок находится под перчаточным ящиком в ногах у переднего пассажира. Для того что бы до него добраться нужно снять обшивку, делается это руками без использования инструмента, там пластиковые фиксаторы просто стягиваются и все. Далее выкручиваются руками два пластиковых фиксатора и вниз опускается сам монтажный блок салонных предохранителей. На сколько я понимаю на рестайле и дорестайле они разные.У меня дорестайл, но год выпуска автомобиля — 2008. Так что у меня оказался такой блок

Для того что бы понять какой предохранитель требует замены, необходимо воспользоваться книгой, в которой обозначается какой пред за что отвечает

А так же нужна расшифровка:№ 100 — 10А — Электронные модули (питание от замка зажигания)№ 101 — 20А — Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet)№ 102 — 10А — Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления№ 103 — 10А — Внешние освещение (питание от аккумуляторной батареи)№ 104 — 10А — Освещение салона, система экономии электроэнергии№ 105 — 25А — Обогрев заднего стекла№ 106 — 20А — Система бесключевого доступа / запуска№ 107 — 10А — Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем№ 108 — 7,5А — Дополнительные функции комбинации приборов (аудиосистема и система навигации)№ 109 — 20А — Прикуриватель, задняя дополнительная розетка№ 110 — 10А — Дневные ходовые огни№ 111 — 15А — Топливный насос (бензиновые двигатели)№ 112 — 15А — Аудиосистема (питание от аккумуляторной батареи)№ 113 — 10А — Дневные ходовые огни№ 114 — 10А — Комбинация приборов (питание от замка зажигания), иммобилайзер№ 115 — 7,5А — Внешние освещение (питание от замка зажигания)№ 116 — 20А — Противотуманный свет№ 117 — 7,5А — Освещение номерного знака№ 118 — 20А — Модуль электрооборудования левой задней двери№ 119 — 15А — Розетка в багажном отделении№ 119 — 25А — Розетка в багажном отделении, разъем прицепа№ 120 — 20А — Модуль электрооборудования правой задней двери№ 121 — 20А — Подогрев передних сидений№ 122 — 10А — Подушки безопасности№ 123 — 7,5А — Обогрев зеркал№ 124 — 7,5А — Габаритный свет с левой стороны№ 125 — 7,5А — Габаритный свет с правой стороны№ 126 — 20А — Система бесключевого доступа / запуска№ 127 — 25А — Стеклоподъемники№ 128 — Не используется№ 129 — 20А — Стеклоочиститель№ 130 — Не используется№ 131 — 15А — Стеклоочиститель заднего стекла№ 132 — 15А — Лампы стоп-сигнала№ 133 — 25А — Модуль электрооборудования двери переднего пассажира, реле центрального замка№ 134 — 20А — Модуль электрооборудования двери водителя, центральный замок№ 135 — 20А — Дневные ходовые огни№ 136 — 15А — Стеклоомыватель, обогрев жиклеров стеклоомывателя№ 137 — 10А — Резервное питание противоугонной системы№ 138 — 10А — Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач№ 139 — 10А — Дальний сеет правой фары№ 140 — 10А — Дальний свет левой фары№ 141 — 10А — Лампы заднего хода, зеркала с электроприводом№ 142 — 15А — Ближний свет правой фары№ 143 — 15А — Ближний свет левой фары

Реле R1 Топливный насосРеле R2 Не используется

Тот который нам требуется заменить имеет номер 109. Находится во втором ряду снизу, самый левыйВыдергиваем его пассатижами аккуратно и смотрим на просвет

Устанавливаем новый предохранитель на место, все проверяем. Собираем в обратном порядке

К чему я рассказывал, про компрессор в самом начале? Так вот как я понимаю виновником сгоревшего предохранителя стал именно он. Видимо когда выключал компрессор, то он выдал скачек тока и сплавил предохранитель.Работа по замене элементарная, написал больше для себя, так как в статье присутствует схема расположения предохранителей и реле.Может тоже кому-либо будет полезно)

Типы используемых лампочек

Прежде чем мы займемся заменой, разберемся, какие лампы на Форд Фокус 2 используются. Ведь прежде, чем менять, нужно купить то, что необходимо. Итак, производитель устанавливает в свои автомобили до рестайлинга и после рестайлинга следующие типы ламп.

Внешний вид лампочек, используемых в Форд Фокус 2

На фото цифрами обозначены:

• 1 – ближний свет. Галогенная, цоколь H7, мощность 55 Вт;
• 2 – дальний свет. Галогенная, цоколь H1, мощность 55 Вт;
• 3 – противотуманные фары. Галогенная, цоколь H11, мощность 55 Вт;
• 4 – подсветка номерного знака (седан), освещение салона (дорестайл). Лампа накаливания типа C5W, мощность 5 Вт;
• 5 – повторитель поворотов. Лампа накаливания с оранжевым баллоном типа W5W, мощность 5 Вт;
• 6 – подсветка номерного знака, вещевого ящика, багажника, салона, передние габаритные огни. Лампа накаливания типа W5W, мощность 5 Вт;
• 7 – стоп-сигнал/задние габаритные огни. Двуспиральная накаливания с красным баллоном типа P21/5W, мощность 21 и 5 Вт;
• 8 – указатели поворота. Накаливания с оранжевым баллоном типа PY21W, мощность 21 Вт;
• 9 – сигнал заднего хода. Накаливания типа PY21W, мощность 21 Вт;
• 10 – задний противотуманный фонарь, задние габаритные огни. Двуспиральная накаливания типа P21/5W, мощность 21 и 5 Вт.

Схема и расположение предохранителей на Ford Focus 2

Проверьте, все ли кнопки работают можно проверить например включив режим освещения салона, при котором свет загорается при открытии любой двери. Проверьте также контакт замка багажника, передающий информацию в блок о его закрытии. Если нет опыта, лучше обратиться в автосервис. F F48 , 20А — подсветка в светлое время суток.

F F47 , 15А — насос стеклоомывателя, подогрев форсунок омывателя. Если у вас перестал работать омыватель, проверьте уровень жидкости в бачке для омывателя. Возможно перестал работать сам насос и требуется его замена.

Предохранитель. Форд фокус2.Замена предохранителя. Постоянно гаснет бк. Сбиваются часы

Могли засориться жиклёры или в холодное время года замёрзнуть жидкость в каналах стеклоомывающей системы. F F57 , 10А — звуковой сигнал автономной сирены сигнализации, электропривод складывания боковых зеркал.

Если не работает педаль газа, проверьте 2 датчика положения, установленных в её основании, а также проводку до электронного блока и до блока дроссельной заслонки. Педаль газа может также не работать из-за неисправности любого из блоков или датчиков. Читайте более подробную информацию про электронную педаль газа. F F38 , 10А — дальний свет в правой фаре.

F F37 , 10А — дальний свет в левой фаре. Сами лампы в фарах также проверьте на предмет перегорания.

Чтобы включить дальний свет, нужно потянуть рычаг поворотников на себя, первое положение — моргание, второе положение — переключение света, после переключения на дальний рычаг не фиксируется, а возвращается на прежнее положение, но дальний свет уже включен, на панели загорается соответствующая лампа.

F F84 , 10А — фонарь заднего хода, электропривод регулировки боковых зеркал, задний стеклоочиститель. Если у вас не горит свет заднего хода, проверьте лампочку и контакты в разъёме.

Иначе дело в датчике включения заднего хода, который мог выйти из строя, расположен на коробке передач. Добраться до него можно из-под капота, сняв воздушный фильтр. Откручивается ключом на Замените датчик на новый.

Поехал вечером в сервис. Выявили сгоревший предохранитель, заменили его, прикуриватель ожил. Мастер сказал, что в последнее время очень много обращений по сгоревшим предохранителям, как раз из-за подключения видеорегистраторов. Может совпадение, а может нет.

Расшифровка блока предохранителей под капотом

Все равно без регистратора никак нельзя. Самое печальное в этой истории, что через 3 дня прикуриватель снова перестал работать. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2.

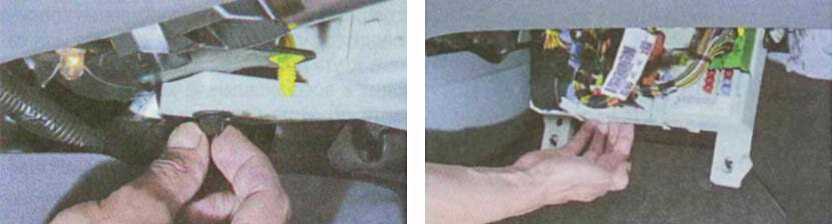

Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus. Местонахождение предохранителя прикуривателя Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия: Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.

Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор компрессор, холодильник, пылесос с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель лучше их подсоединять прямо к клеммам АКБ.

Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно.

Какие лампы стоят

Прежде чем заняться заменой ламп в плафонах подсветки номерного знака, посмотрим, какие лампы используются в Форд Фокус 2.

Таблица всех используемых ламп в Форд Фокус 2

Внешний вид	Назначение	Тип	Описание
	дальний свет	H7	галогенная 55 Вт
	ближний свет	H1	галогенная 55 Вт
	противотуманные фары	H11	галогенная 55 Вт
	освещение номера (седан)	C5W	5 Вт
свет в салоне (2004-2007 года выпуска)
	боковой повторитель поворотов	W5W	оранжевый баллон, 5 Вт
	освещение номерного знака	W5W	5 Вт
перчаточный ящик
салон (2007-2010 года выпуска)
подкапотная
передние габариты
	задние габариты/указатель торможения	P21/5W	красный баллон, двуспиральная 21 и 5 Вт
	задние габариты/задний противотуманный свет	P21/5W	двуспиральная 21 и 5 Вт
	указатель поворота	PY21W	оранжевый баллон, 21 Вт
	указатель заднего хода	P21W	21 Вт

Снятие и пропайка приборной панели

Несмотря на не самую низкую стоимость работ (около 4000 рублей), пропайку панели лучше доверить специалисту или хотя бы радиоэлекронщику.

Снять же панель вполне можно и самостоятельно.

Для этого нужно убрать пластиковую заглушку под панелью, выкрутить болты и отжать отверткой защетку между панелью и щитком сверху.

После этого останется только аккуратно достать панель на себя и вытащить разъем проводов.

Чтобы разобрать панель, также нужно отжать защелки. После того, как вы вытащили плату, можно либо приступать к пропайке, либо ехать к специалисту.

При пропайке панели важно производить работу в вертикальном положении платы, а не переворачивать её вверх ногами

Предохранитель

За панель приборов отвечает предохранитель, расположенный за бардачком. Его номер 69. Вообще, стоит отметить, что лучше взять в привычку при неисправностях электрооборудования первым делом проверять предохранители.

Сколько стоит?

Если все мероприятия по ремонту приборной панели не помогают, придется приобретать новую. Стоимость даже подержанной панели приборов на второй Фокус составляет от 5000 рублей, новая обойдется значительно дороже.

Компактный автомобиль Ford Focus 2 го поколения производился в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах как с бензиновыми, так и дизельными двигателями. За это время автомобиль прошёл рестайлинг один раз, который коснулся как интерьера так и экстерьера. В данной публикации мы покажем описание блоков предохранителей и реле Форд Фокус 2, места их расположения, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. А в заключении предложим для скачивания полные электрические схемы автомобиля.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Признаки неисправности

Однако через пару дней снова здорова, и теперь я попробовал проверить как это разгон уменьшен если двигатель работает так же ровно без сбоев и посторонних звуков — и ведь действительно машина не едет совсем.

Теперь то я понял что где то замыкает, то надо что то с ним решать, так дело не пойдет. Начал искать похожие проблемы на профильном форуме. Выяснилось что такая болезнь присутствует у многих Владельцев .

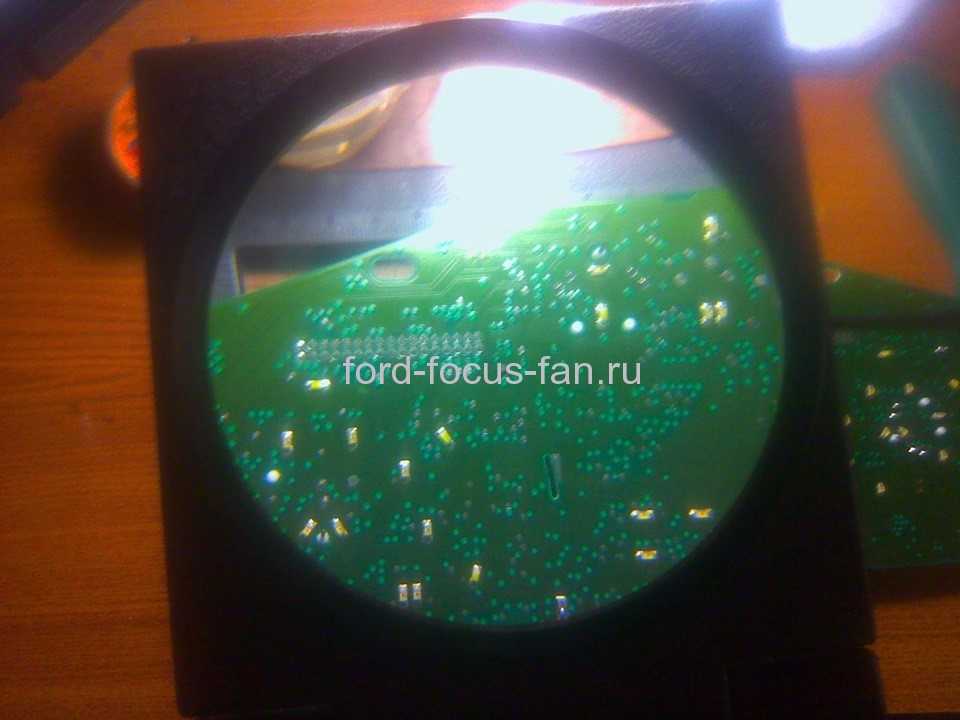

Дело в том что на заводе похоже просто пожалели количество припоя при сборке платы приборной доски. много информации о том, что такую проблему нетрудно устранить, вот и я решился.

Приборку мне довелось разбирать еще не каково имелся. Нужны какой не будь вот она водила нас заблуждению по выдаваемой информации на причина неисправности двигателя

Первая; на что оборотить внимание! Когда панель показывает разгон уменьшен

Приборная панель Форд ! Показывает не исправность требуется ремонт но для начало нужно найти причину,

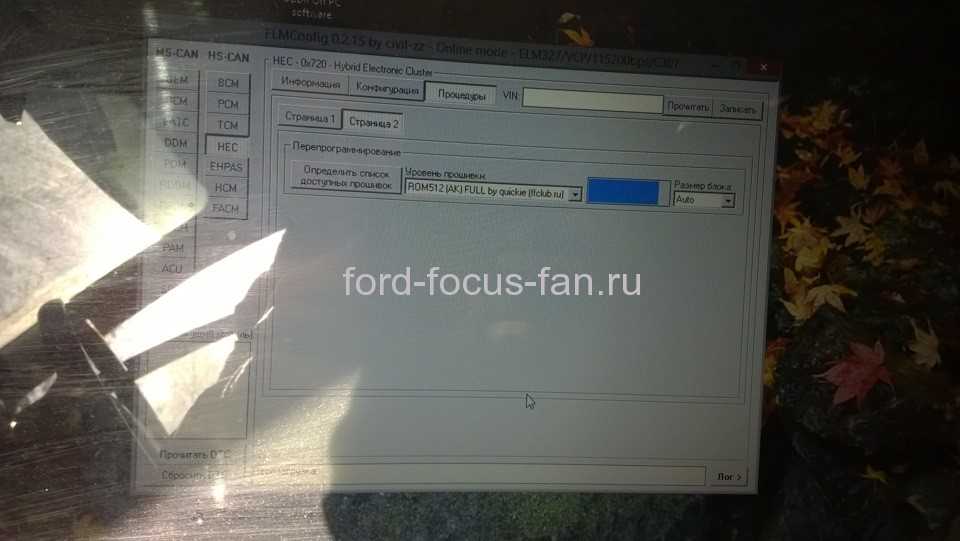

Вылезли U0140, U1900, U1900. Стер. на проверке через сканер

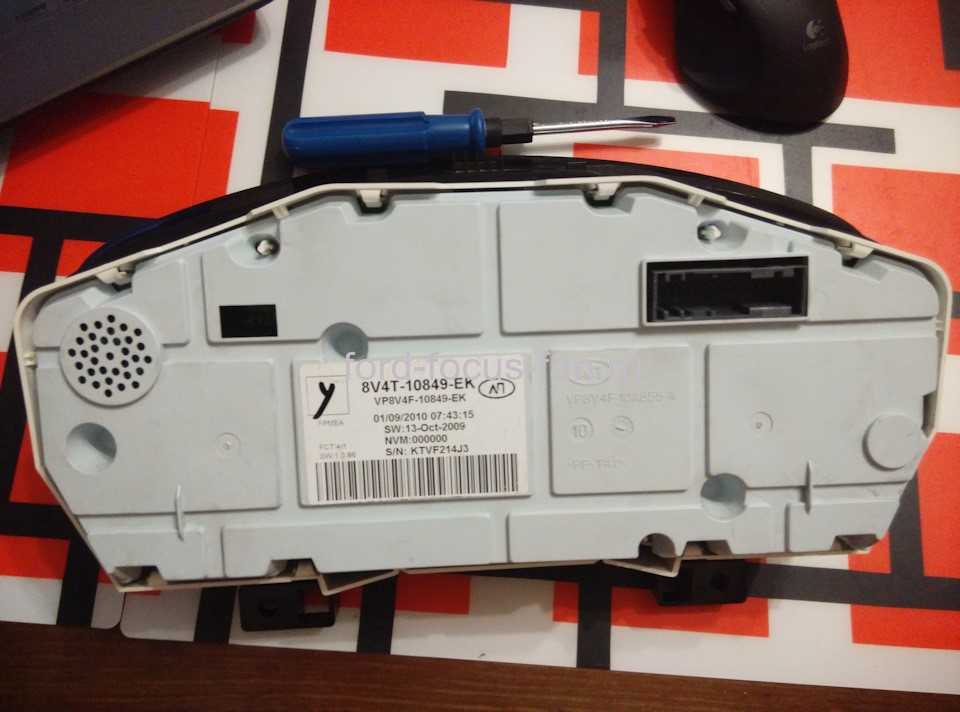

Задняя крышка понели форд Фокус 2.

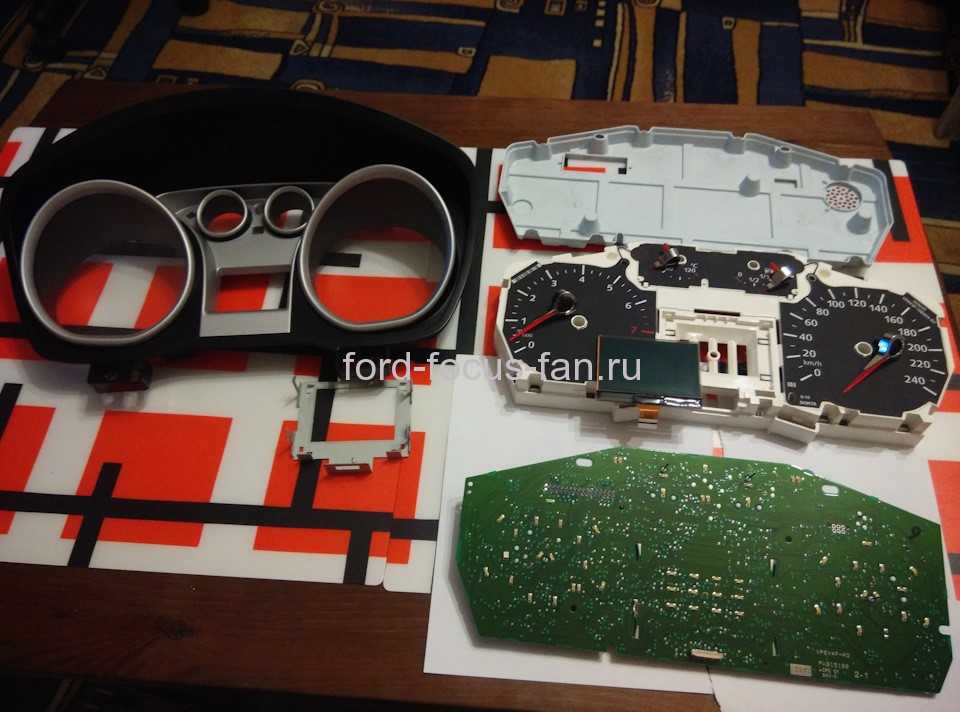

разборка панели щитка прибора

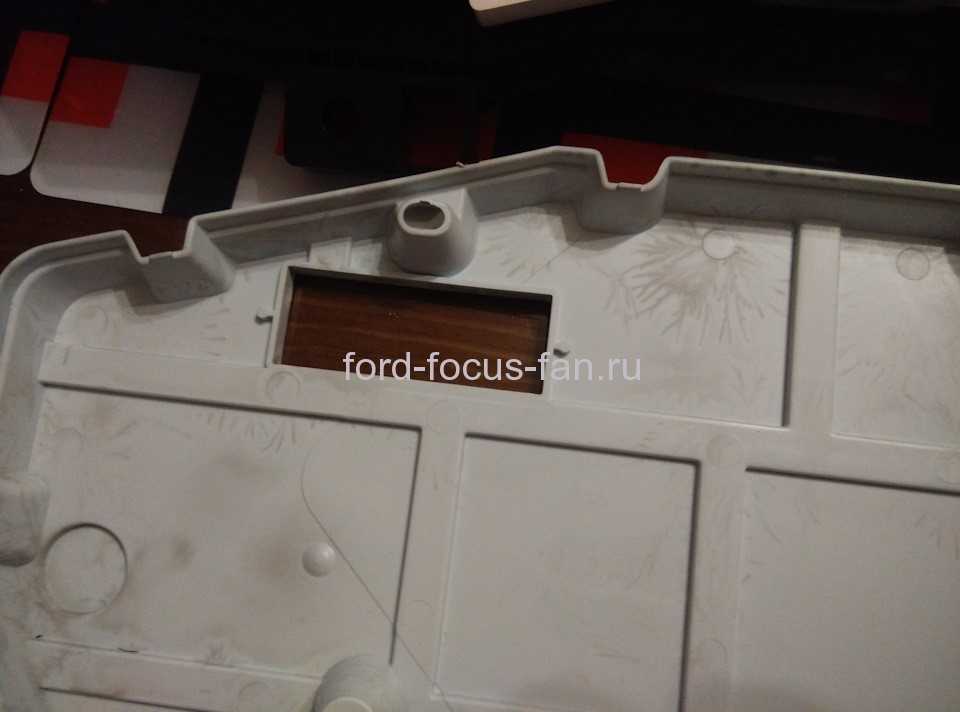

Задняя часть корпуса

открытий вид задней части

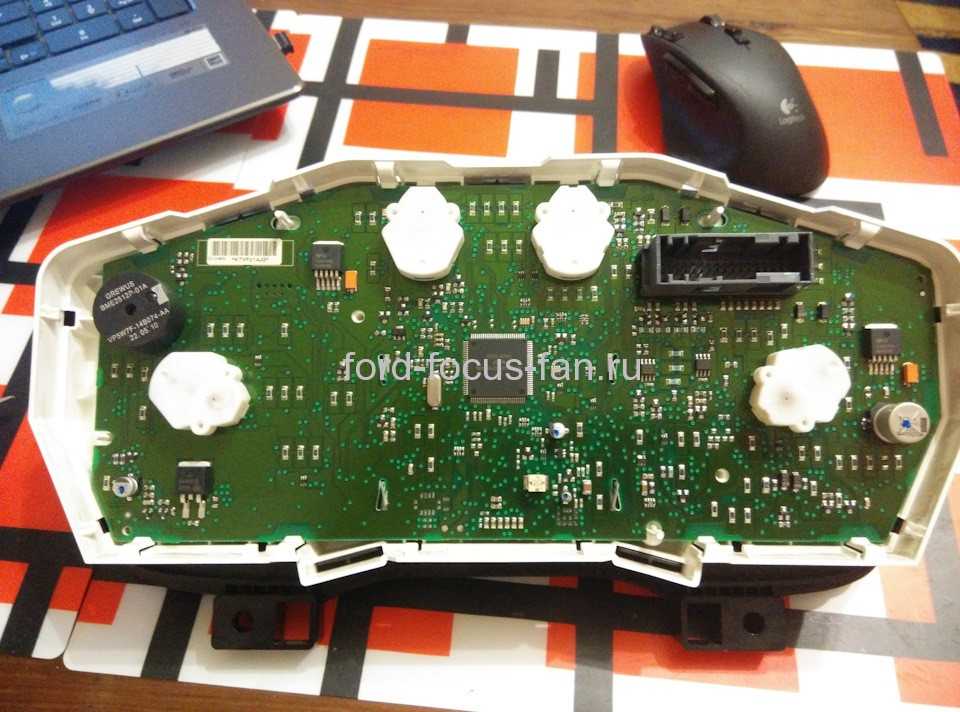

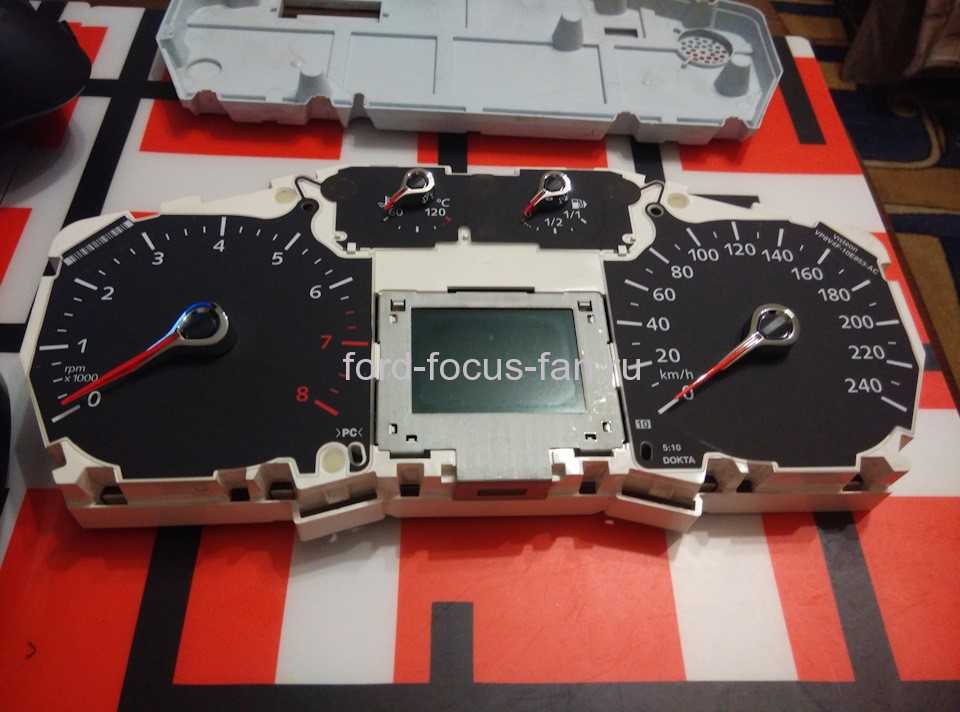

Сняв заднюю крышку видим плату приборки

сняв заднюю крышку видим плату приборной панели прошит

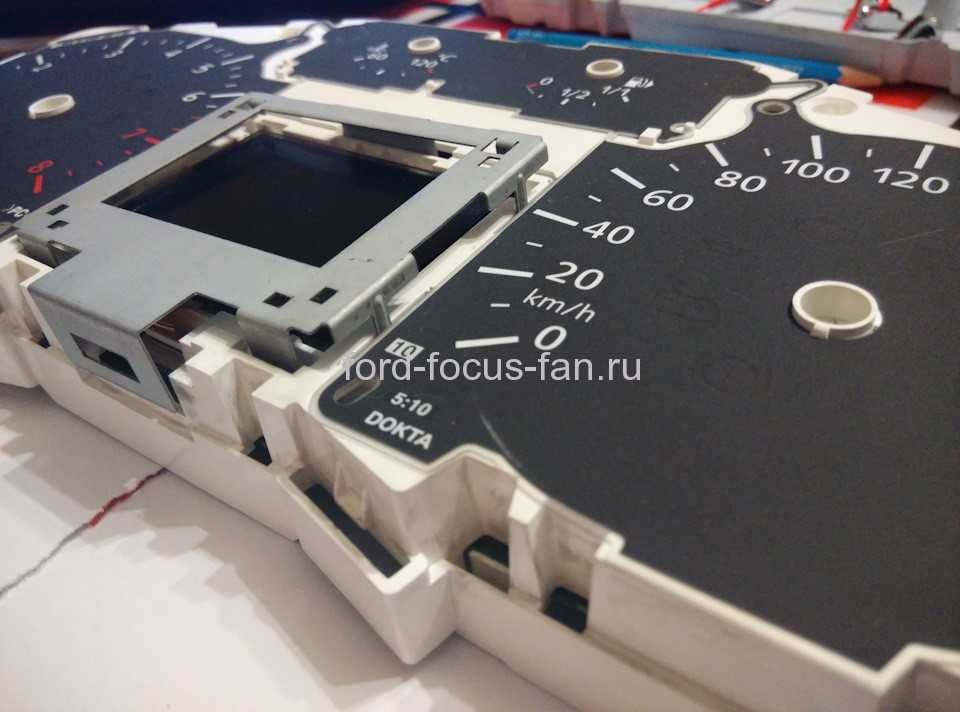

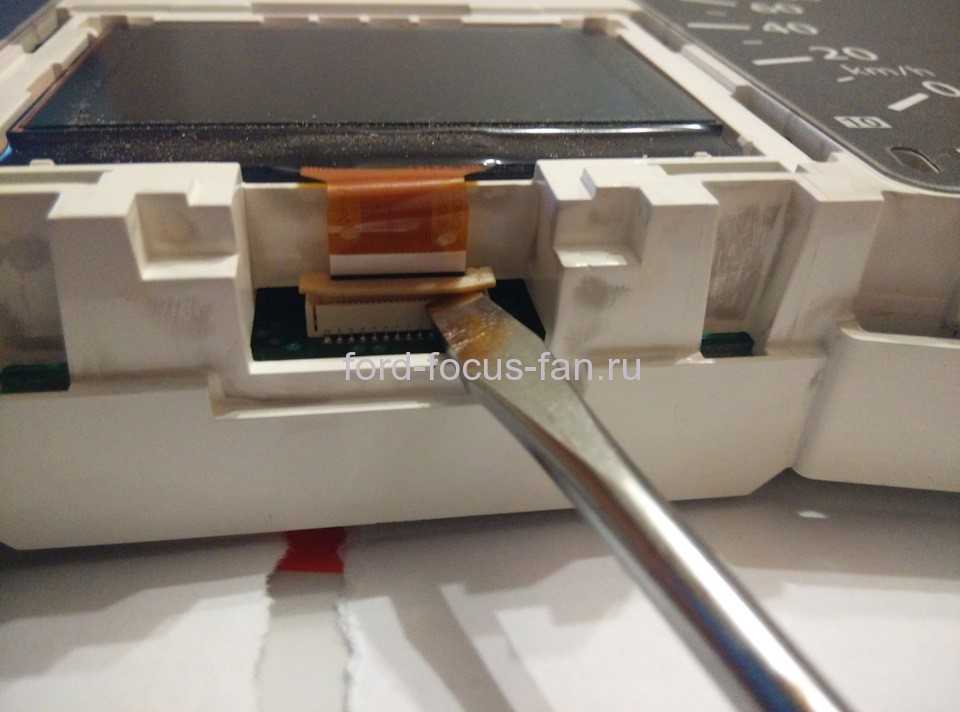

Снимаем переднюю панель

Снимаем переднюю панель-Ford Focus

Сделаю небольшое отступление на этом этапе.

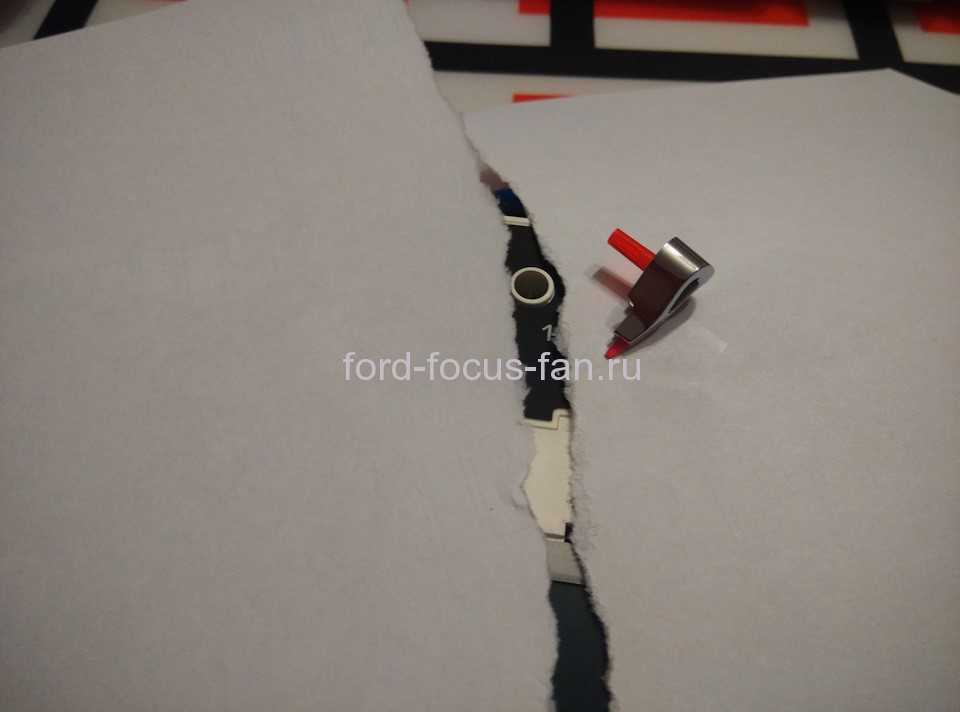

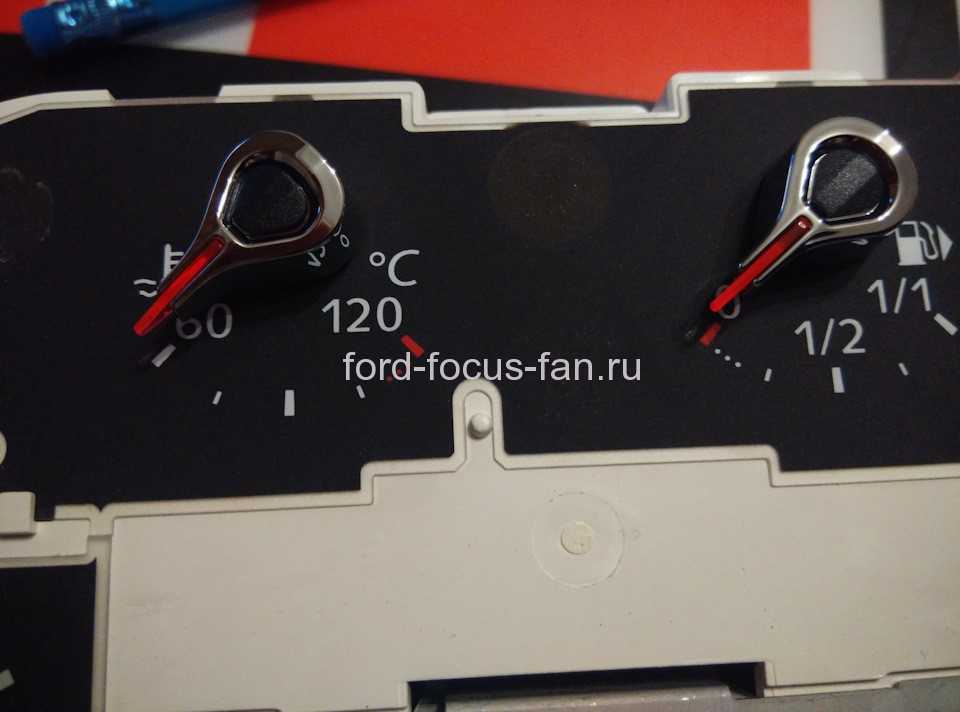

Читать всё! Далее необходимо будет снять стрелки с оси моторчиков.

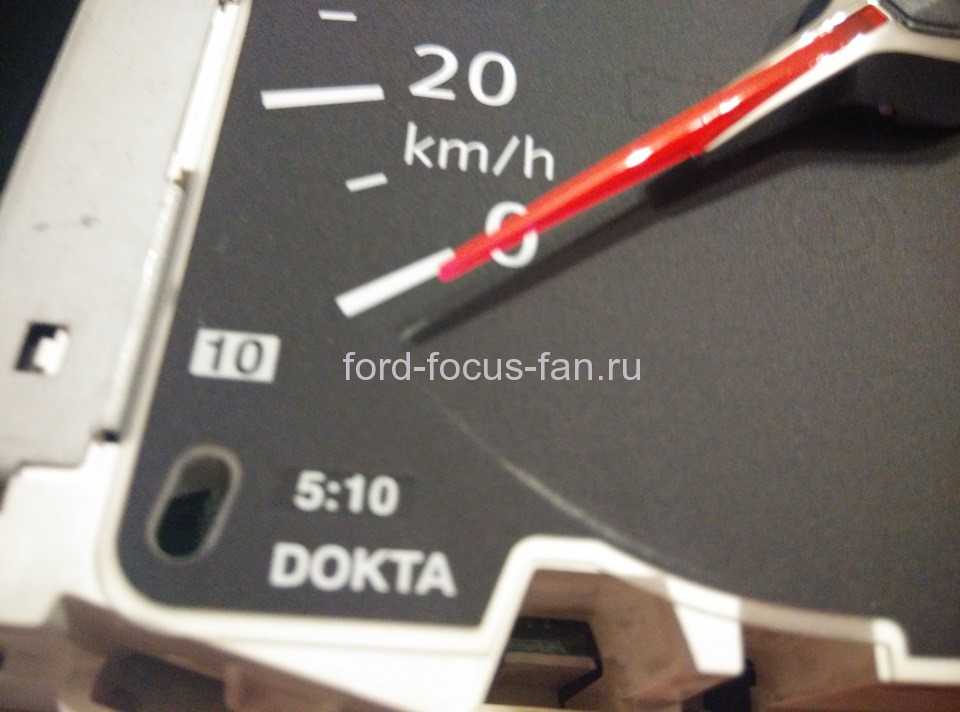

Обязательно! пометьте их крайнее положение на шкале небольшими черточками простым карандашом.

При последующей сборке (чтобы избежать танцев с бубном) перед тем как посадить стрелку на ось обязательно! каждую ось пальцами аккуратно прокрутите в крайнее (нулевое) положение.

Тахометр и спидометр против часовой стрелки пока не почувствуете что ось перестала крутиться, датчики топлива и температуры по часовой стрелке.

Только после этого аккуратно садите стрелки по карандашным меткам.

Я стрелки снимал с помощью тонкого ножа и отвертки подкладывая их с двух сторон, не поцарапать шкалы подкладывайте под ножи и отвертки простой листок плотной бумаги.

Я немного царапнул, но затушевал царапину благо она была практически незаметна. Стал подкладывать бумагу

Не забудьте ставит метки карандашом

Перед разборкой ставим метки !

Приборная Форд Фокус панель тюнинг

До такой степени приборку разбирал впервые

Представьте! с какой осторожностью и концентрацией внимания я пытался снять первую стрелочку (сидят крепко), очень боялся сломать,. Ставим на места по очереди и по меткам стрелки. Ставим на места по очереди и по меткам стрелки

Ставим на места по очереди и по меткам стрелки

Подкладывайте газету- или бумагу

По поочередно разберём не забывая делать метки для стрелок

Снимаем крепеж дисплея БК

снимаем крепеж дисплея БК

Если контакты не попадут в гнезда, монитор работать не будет( или будет глючить), у меня они не показывали, а машина не заводилась (несколько контактов согнулись и не попали в гнездо.

Отсоединяем шлейф БК с помощи отвертки

Теперь чтобы снять саму плату придется немного попотеть, так как она плотно закреплена на беленьких штырьках

Важно очень аккуратно пытаться снять плату иначе трещина и на помойку. Я снимал с помощью тонкого ножа, упирая его как можно ближе к крепежному штырю

Кислотой электроника не допоется пайке

Пайка с кислотой со временем разрушается, да еще и подъедает дорожки на плате. Для электроники используется либо канифоль (или спирто-канифольный флюс вроде ЛТИ-120), либо специализированные флюсы вроде

как можно ближе .И так, немного помучившись плата в моих руках!

Полностью готова для сборки

Полностью готова для сборки

Ишим трещину через лупу

Прошивка передней понели

Как снять плафон подсветки номера и поменять лампочку

Автомобиль Форд Фокус 2 имеет пять модификаций:

• трехдверный хэтчбек;
• пятидверный хэтчбек;
• кабриолет;
• универсал;
• седан.

На всех модификациях, кроме седана, стоят одинаковые фонари с лампами W5W (см. таблицу выше). На седан конструкторы установили приборы подсветки номера несколько иной конструкции и с лампой C5W. Разберем замену лампочек в обеих модификациях фонарей.

Замена лампочек в Ford Focus II sedan

На модификации “седан” каждый фонарь подсветки номера крепится двумя саморезами. Берем крестообразную отвертку и отворачиваем их.

Вынимаем фонарь, разворачиваем его и видим лампочку.

Выдергиваем сгоревший прибор, на его место устанавливаем новый. Вставляем фонарь на место, крепим саморезами.

Замена ламп в Focus II hetchbek, kabriolet и universal

В отличие от седана фонарь подсветки номера Фокус 2 других модификаций крепится не на саморезах, а на защелках. Для того чтобы снять такой фонарь, понадобится небольшая плоская отвертка. Возле торца фонаря, расположенного ближе к центральной осевой автомобиля, находим небольшой паз. Вставляем в него отвертку, нажимаем на замок и вынимаем один край плафона.

Выводим из зацепления с кузовом второй фиксатор и вынимаем фонарь подсветки номера.

Сбоку прибора находим патрон лампочки – к нему подходят провода питания. Поворачиваем его против часовой стрелки и вынимаем вместе с лампой.

Выдергиваем сгоревшую лампу и на ее место устанавливаем новую.

Вставляем патрон в корпус фонаря, фиксируем поворотом по часовой стрелке, заводим осветительный прибор стороной, расположенной ближе к кузову, и защелкиваем замок, нажав на плафон.

Более подробно процесс замены можно посмотреть в этом видео:

Замена лампы в фонаре подсветки номера Форд Фокус 2

Как поменять лампочки подсветки номера

Начнем с модификаций, в которых для подсветки номерного знака используется лампа C5W. Имеем два фонаря, расположенных в двери багажника. Крепятся они при помощи двух саморезов каждый. Отворачиваем саморезы при помощи крестообразной отвертки. Поддеваем фонарь шлицевой отверткой, вынимаем – длины проводов питания для этого более чем достаточно.

Фонарь бескорпусный, сняв его, мы сразу получаем доступ к лампочке. Вынимаем сгоревшую, вставляем новую.

Снятие лампочки

Если необходимо снять весь фонарь, то отсоединяем колодки питающих проводов простым выдергиванием.

Отсоединение питающих проводов от фонаря подсветки номера Форд Фокус

После замены лампочки устанавливаем фонарь на место и фиксируем саморезами.

Снятие фонаря подсветки номерного знака

А теперь о модификации, в которой используются лампочки W5W (см. раздел «Типы используемых лампочек»). Здесь фонарь подсветки номерного знака крепится не на саморезах, а на пружинной защелке, расположенной со стороны, которая ближе к центру автомобиля. Отжать ее можно плоской отверткой, но удобнее использовать ключ Torx небольшого размера.

После снятия фонаря мы увидим патрон.

Снятый фонарь подсветки номерного знака

Поворачиваем его против часовой стрелки и вынимаем вместе с лампочкой.

Снятый патрон с демонтированной лампочкой

Выдергиваем сгоревший прибор и устанавливаем новый. Фиксируем патрон в фонаре, фонарь защелкиваем на место.
