Не работает обогрев зеркала заднего вида

Неисправность кнопки и проводки

После проверки и подтверждения исправности предохранителей, необходимо переходить к кнопке. Этот элемент также может выходить из строя. Проявление дефекта сопровождается отсутствием свечения светодиода. То есть, лампочка не будет включаться, и требуется ее замена. В этой ситуации проводится проверка напряжения на выводных контактах кнопки.

Порой возникает вопрос, где находится кнопка обогрева зеркал. Требуемый элемент может располагаться на блоке управления микроклиматом. Часто кнопка включения обогрева зеркал объединена с подогревом заднего стекла, тогда при включении будут работать две системы одновременно. Не исключены и ситуации разделения устройств, когда нужная кнопка располагается на водительской двери.

Как снять зеркало:

  1. Регулировку нужно опустить вниз, что сопровождается появлением небольшой щели, позволяющей поддеть конструкцию и легко изъять ее.
  2. Далее, отсоединяется разъем контактов, подключенных к подогреву. Достаточно их потянуть, особых усилий не требуется.

Проверка:

  1. Используя мультиметр, определяем напряжение. При включенной кнопке показатель должен составлять 12–14В.

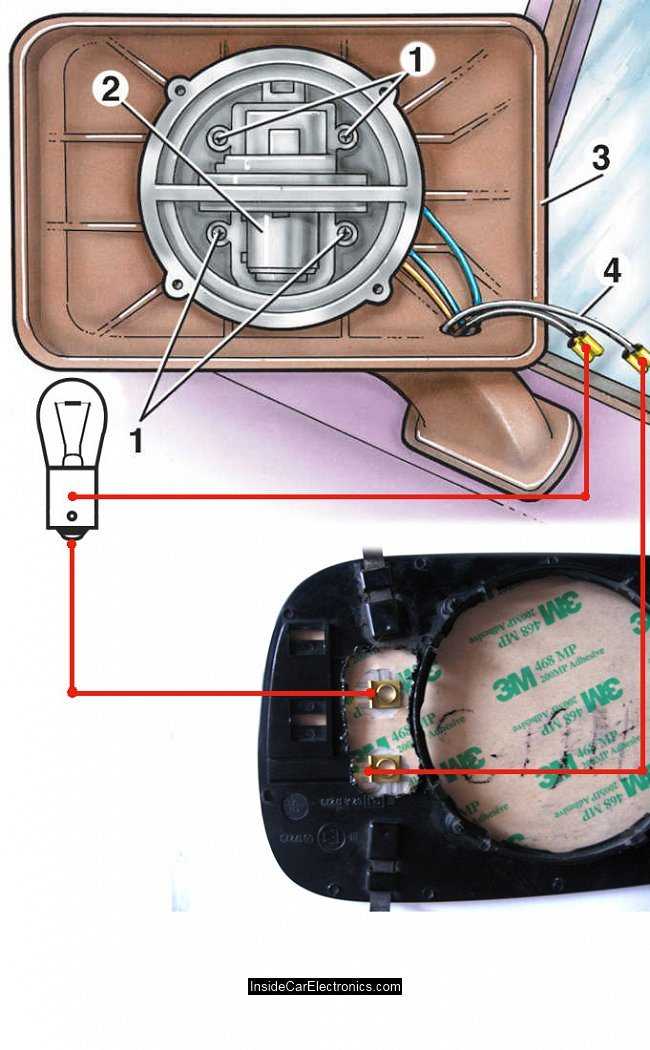

  2. Проверка при помощи лампочки также предполагает подсоединение проводов к выводу. Если включить кнопку, лампочка будет гореть.

 Проблемы системы обогрева, устранение неполадок

Если все возможные неисправности исключены, нужно обратить внимание на саму схему подогрева – нити накала, ведь они порой повреждаются. Здесь легко определить, когда и почему не работает обогрев зеркал

Проверка:

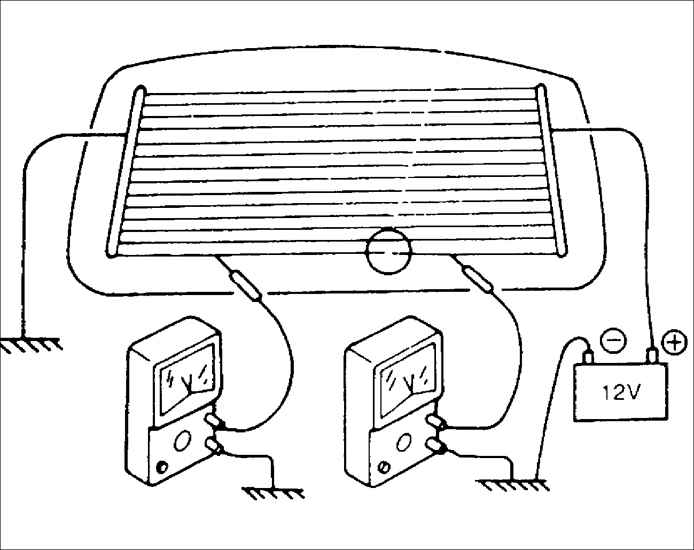

  1. При подключении тестера определяется показатель сопротивления. Оптимальные параметры варьируются в пределах 10–30 Ом. О наличии дефекта свидетельствуют отсутствующие или завышенные  показатели.
  2. Проверка лампочкой предполагает разъединение цепи и последовательное подсоединение проводов. Полное отсутствие свечения может подсказывать о неисправности – система подогрева сгорела.

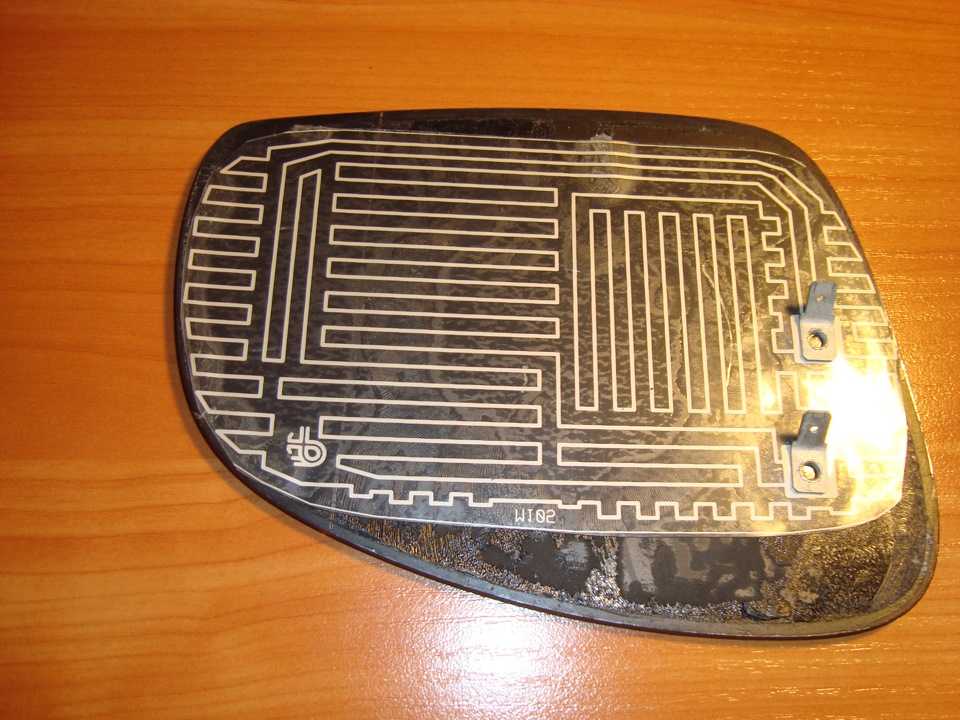

Другая характерная поломка предполагает отламывание контактов, соединений на медных площадках, которые должны фиксировать провода питания. В этом случае сами нити накала должны быть исправны.

Тогда для устранения дефекта достаточно будет припаять крепления контактов. Если проблема заключается в обрыве нити, при прохождении дорожки значения не высвечиваются. Значит, нужно найти обрыв и пропаять.

Процесс замены обогревательного элемента

Иногда выявляется полная неисправность элемента нагрева и восстановление невозможно. Необходима замена узла и новое устройство, выполненное в виде клейкой ленты, на которую нанесены дорожки – нити накала.

Как установить новый обогреватель:

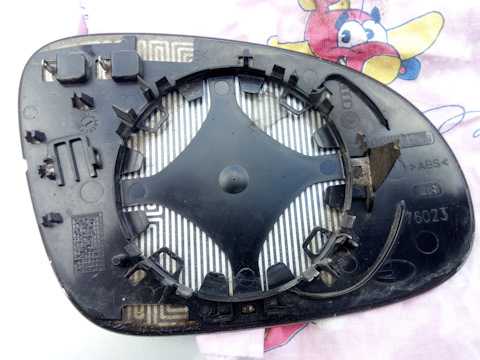

  • работа начинается со снятия пластиковой защиты, для чего нужно разогреть поверхность, используя фен или горячую воду;
  • при постепенном отделении пластиковой рамы становится заметным мягкое покрытие, удерживающие нити накала;
  • под воздействием высоких температур покрытие также снимается;
  • взяв новый обогревательный элемент на боковое зеркало, обрезаем его до нужных размеров и наклеиваем на зеркальную поверхность, удаляя пузырьки воздуха;
  • для новых контактов нужно выполнить дополнительные отверстия;
  • затем снимается защита и наклеивается пластиковая рама с подходящими отверстиями.

Инструменты необходимые для поиска поломок системы обогрева зеркал:

1. Тестер или автомобильная лампочка 2. Отвертка (не помешал бы еще крючек для вязания) 3. Предохранители автомобильные 4. Возможно понадобятся провода 5. Может понадобится паяльник 6. Изолента

Итак, первое что стоит проверить это предохранители.

Скорее всего предохранитель для обогрева зеркал и заднего стелка находятся где то на щитке внутри салона.

Если вы знаете точное расположение этого предохранителя либо можете прочитать об этом в документации, можете проверить только его.

Если вам не известно какой предохранитель отвечает за подогрев, то лучше проверить все.

Далее следует проводка. Для того что бы проверить проводку, вам необходимо будет снять зеркало.

За зеркалом вы можете найти контакты которые подключены к подогреву. Их нужно аккуратно отсоединить (зачастую они просто снимаются если потянуть их от зеркала). Затем включить кнопку обогрева так что бы горела лампочка на кнопке и померять тестером напряжение на контактах — оно должно быть в районе 12-14 Вольт. Если тестера нет можно проверить состояние проводки лампочкой. Для этого просто подключите ее к выводам подогрева у зеркала — лампочка должна гореть при включенном обогреве.

Если лампочка не горит, или тестер ничего не показывает, скорее всего проблема где то в проводке или в кнопке. Что бы найти проблему вам придется вынуть кнопку и проверить на выводных контактах напряжение либо наличие тока лампочкой. Если на выходе кнопки все работает, стоит поискать обрыв провода до зеркала, либо замыкание или нарушение изоляции. В нужном месте необходимо спаять и заизолировать проводку (возможно заменить провода).

Часто ломаются сами контакты (выводы) у клемников подогрева. Визуально за счет гибкой изоляции это даже нельзя заметить. Контакты просто переламываются и отходят от основного провода на несколько миллиметров, изоляция же тянется и скрывает под собой обрыв. Для этого попробуйте по-сгибать контакты или прижать их к клемникам. Если проблема в этом — придется перепаять клемники и заизолировать их.

Если и с проводкой все хорошо, скорее всего проблема в самом обогреве. Что бы определить целы ли нити накала обогрева зеркал, нужно померять сопротивление на контактах обогрева. Сопротивление должно быть примерно 10-30 Ом.

В случае если обогрев зеркал перегорел, лампочка никак не отреагирует.

Одна из самых частых поломок это отламывание контактов от медных площадок для крепления контактов на пластиковой пленке заводского подогрева зеркал. Обычно эти площадки расположены на концах нити накала.

Если проблема в креплении контактов вы можете попробовать их подпаять к медным пластинам. Не забывате что и медные дорожки и пленка имеют свойство плавиться и скручиваться от больших температур.

Если на контактах тестер показывает бесконечное сопротивление (не показывает ничего), можно попробовать двигаться одним щупом по ходу медной дорожки как по лабиринту, до тех пор пока тестер что то не покажет.

Таким методом вы сможете найти обрыв дорожки и возможно подпаять или соединить его. Не забывайте что медь имеет характерный рыжий (золотистый) цвет.Ддорожки обычно сверху покрыты краской или лаком и поэтому их цвет может быть другой — это значит что защитную пленку надо убрать с помощью растворителя или аккуратно с помощью ножика или наждачки.

К сожалению поломанный обогрев зеркал вряд ли удастся снять и починить, так как он надежно приклеен к стеклу зеркала сзади. Спаять нить тоже не всегда получается так как она обычно очень тонкая и напаяна на пластиковую пленку.

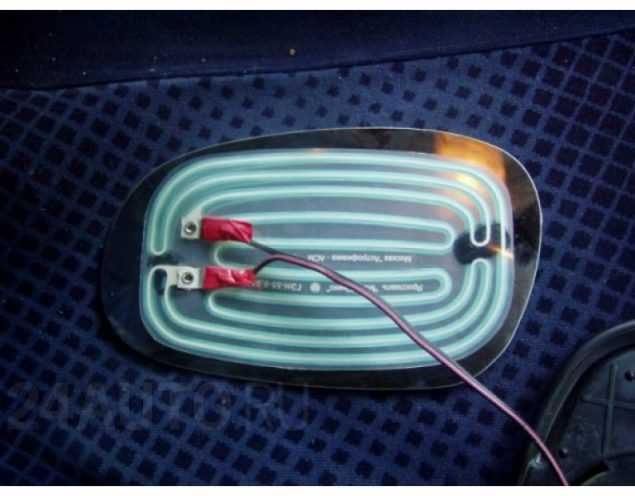

Единственный выход это приобрести новый подогрев зеркал (набор) — обычно это клейкая пленка с нанесенными металлическими дорожками, которые греются подогревая зеркало. После чего его необходимо будет установить на ваши зеркала
