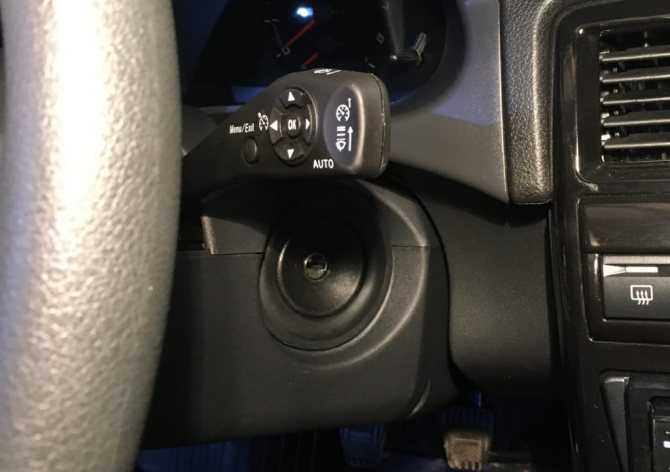

Подрулевой переключатель

Если после этого стеклоочиститель не заработал, переходим к диагностике рычага включения. Чтобы его снять придется разобрать пластиковый кожух рулевой колонки. Под ним вы обнаружите два винта крепления переключателя, которые нужно вывернуть. Затем отсоедините клемную колодку, разжав “усики”, и плавными движениями выньте рычаг.

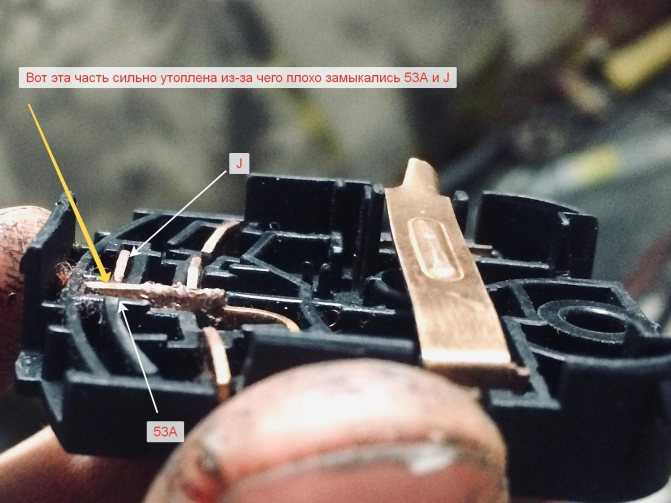

Далее вскрываем его корпус, аккуратно разгибая крепежные элементы. Внутри вы обнаружите контактные дорожки, внимательно осмотрите их на предмет истирания, подгорания либо окисления. Зачастую проблема решается путем зачистки или подгибания контактов, что позволяет значительно сэкономить на покупке новой детали. После всех манипуляций соберите все в обратном порядке, подсоедините колодку и проверьте работоспособность дворников.

Как выбрать дворники

Стеклоочистители бывают обычные и бескаркасные. Первые состоят из металлического каркаса, шумят и быстро разбалтываются. Так как на Приоре дворники не взаимозаменяемы, то необходимо их подбирать, учитывая длину. Для зимы существуют специальные щетки, позволяющие бороться с обледенением. ВАЗ Приора на заводе оснащается каркасными стеклоочистителями. Такой тип позволяет осуществлять при необходимости только замену щеток, хотя бескаркасные отличаются лучшим качеством очистки.

Существуют также гибридные дворники – самый дорогостоящий вариант. От каркасных стеклоочистителей они позаимствовали коромысла и опоры, а от бескаркасного типа – пластиковый корпус. Такой вариант самый совершенный и отличается своей долговечностью. Замена ленты в бескаркасных и гибридных дворниках требует наличия определенных навыков, тогда как поменять резинки в обычных стеклоочистителях может любой желающий.

Медленно работают дворники — ремонт трапеции

В предыдущей статье писал о замене трапеции и моторчика, и делал это заодно с одним необходимым ремонтом. Вчера ночью при включении дворников на своей Калине заметил, что они практически не двигаются.

Короче говоря, они еле-еле ползали по стеклу, хотя еще пару дней назад было все нормально! Сначала подумал, что проблема в щетках стеклоочистителя, но когда немного отогнул рычаги, понял, что щетки здесь не причем.

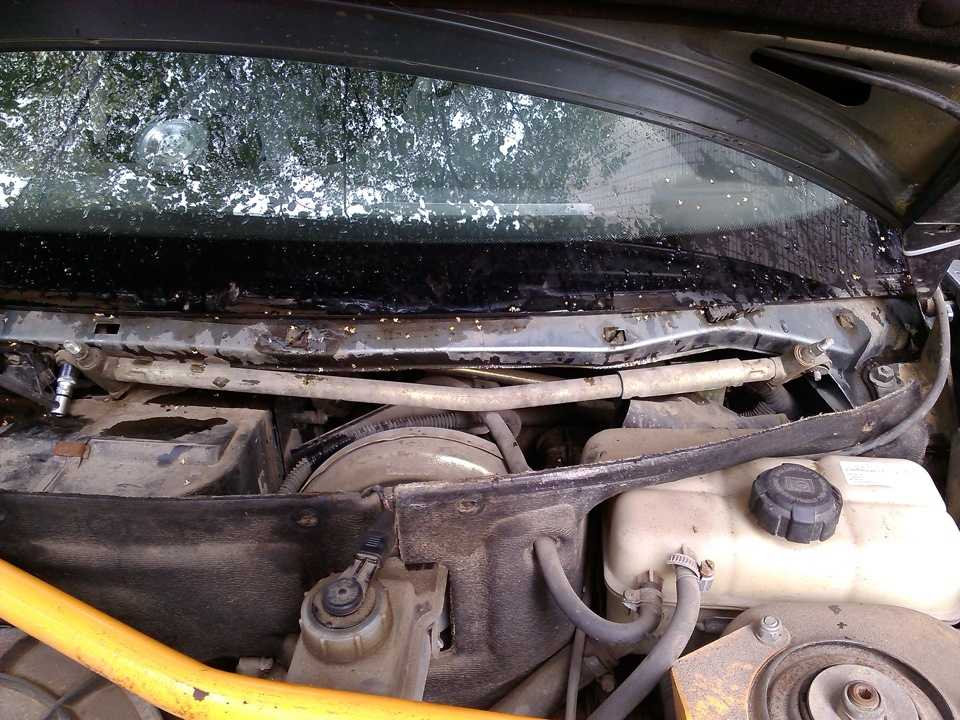

Было решено снимать с машины всю эту конструкцию и смотреть, в чем же дело.

Итак, первым делом необходимо снять трапецию дворников Калины. Затем, отсоединив ее от моторчика, попробовать, насколько легко ходят ее рычаги от руки.

Для того, чтобы решить проблему с медленной работой дворников, необходимо вынуть тот вал со шлицами, который туго ходит. В общем, чтобы все это сделать, понадобится:

• Плоскогубцы
• Проникающая смазка
• Смазка литол или аналогичная
• Молоток
• Тонкая отвертка

Значит так, первым делом необходимо плоскогубцами или руками, если получится, снять резинку с вала, как показан наглядно ниже:

Затем тонкой отверткой поддеваем и снимаем стопорное кольцо, как показано на фото:

И вынимаем все шайбы, которые насажены на валу, их там несколько штук:

Для начала теперь можно попробовать просто побрызгать проникающей смазкой на вал, быть может, что она проникнет внутрь отверстия и поможет облегчить ход:

Если это не помогло, как было в моем случае, то необходимо выбить вал из посадочного места корпуса трапеции. Для этого накручиваем на резьбу вала гайку и аккуратно стукаем по ней молотком, тем самым выбивая его наружу:

В результате получаем следующую картину:

Как видите, на нем образовался странный налет, который необходимо удалить тонкой наждачной бумагой, как я и сделал:

И смазываем вал густой смазкой, я лично использовал литол:

И после того, как это сделали, можно вставлять вал обратно в корпус трапеции и пробовать, насколько легко он стал там ходить. Лично в моем случае, все стало сразу как по маслу. После установки дворники стали работать отлично, даже лучше, чем в последние несколько месяцев.

Элементарные причины

Проблема медленных стеклоочистителей не надумана. Да, с ней сталкивается практически каждый владелец отечественных ВАЗов, но и возрастные иномарки – тоже не исключение. Поиск причины стоит начинать с элементарных вещей. Так, вполне очевидно, что севшая АКБ и остановленный мотор – идеальные условия для неспешного вращения щеток. Не будет эффекта от правого подрулевого переключателя и при сгоревшем предохранителе.

Нельзя исключать неполадки и в самом «подрулевике». Электросоединения подвержены окислению, особенно в регионах со сложной климатической обстановкой. Раз уж разговор идет в русле электрики, уместно подчеркнуть, что состояние «массы» моторредуктора также оказывает влияние на скорость вращения щеток. Хороший контакт с кузовом – залог заводского состояния системы. Окислы и прочая грязь вызывает электропотери, а при пониженном напряжении о высокой скорости вращения дворников и речи быть не может.

Мелкий тюнинг: реле дворников с регулируемой паузой и оптический датчик дождя

Настройка покупных комплектов производится по инструкции. Обычная система предусматривает несколько режимов, например, дождь, снег и стандартная пауза в несколько секунд. Работа по требованию не нарушается – нужна вторая скорость – включайте. Также и с третьей.

Альтернатива датчику дождя – реле с регулируемой паузой. Стоит копейки, на установку требуется всего несколько секунд, а эффект очень даже ничего. Электрооборудование позволяет менять паузу в зависимости от условий прямо в пути, находясь за рулем. Еще один приятный бонус – можно подобрать деталь с иным циклом работы стеклоочистителей в режиме омывайки.

Снятие и разборка стеклоочистителя

Поднимаем вверх защитный колпачок рычага.

Ключом «на 10» отворачиваем гайку

Раздвижными пассатижами стягиваем рычаг со шлицев.

Аналогично снимаем второй рычаг.

Поддевая тонкой отверткой, вынимаем шесть заглушек втулок крепления облицовки передней панели.

Шлицевой отверткой отворачиваем шесть саморезов крепления облицовки

Вынимаем саморезы вместе с пластмассовыми втулками.

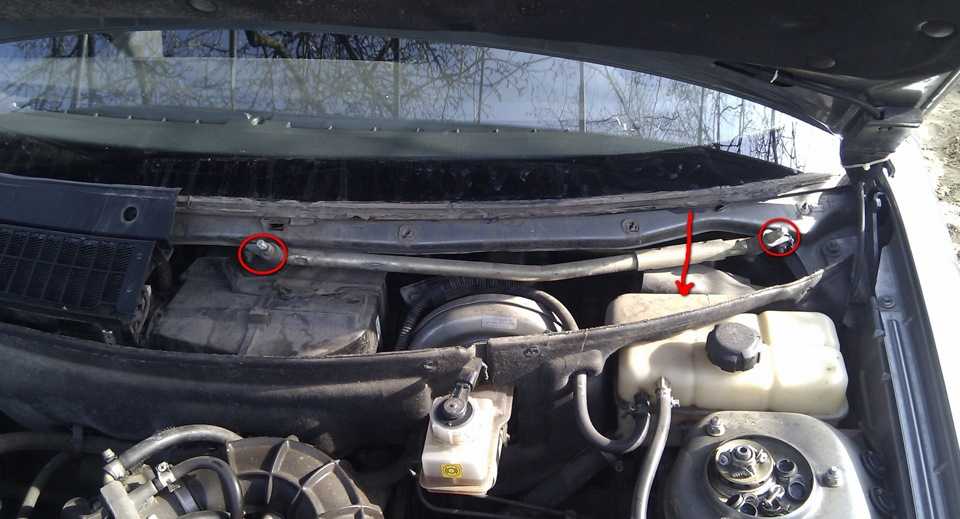

Ключом «на 24» отворачиваем гайку крепления облицовки наружной панели.

Отсоединяем шланг подвода жидкости от тройника.

Ключом «на 24» отворачиваем гайки крепления двух втулок очистителя

Снимаем уплотнительные прокладки.

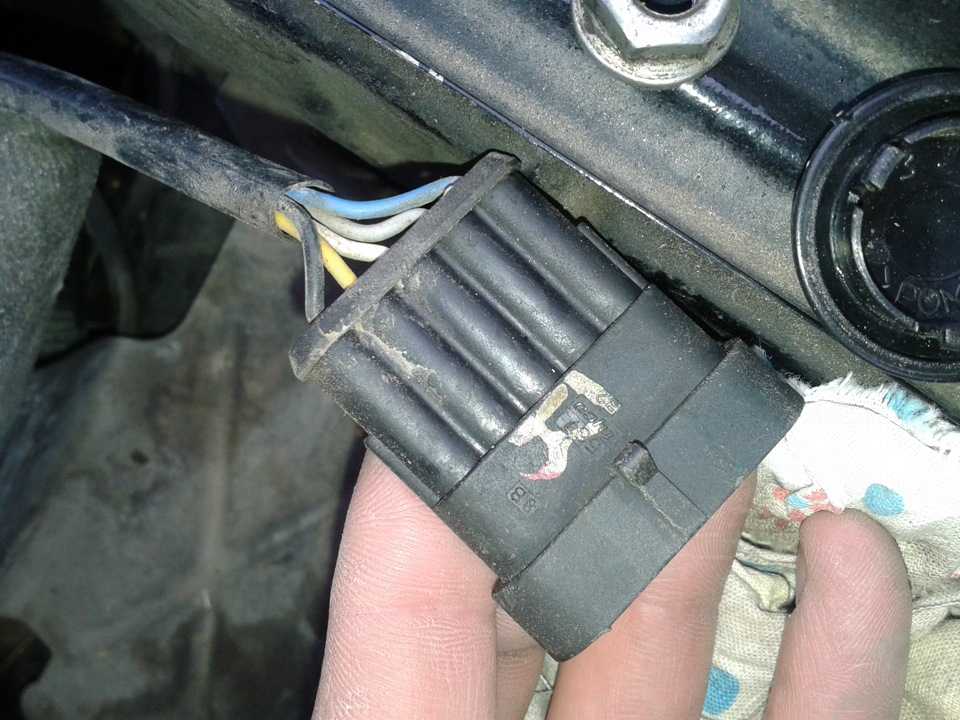

Разъединяем колодку стеклоочистителя в моторном отсеке

Ключом «на 10» отворачиваем два болта крепления кронштейна стеклоочистителя к кузову

Причины неисправности и их устранение

Нередко бывает такое, что дворники не реагируют на переключение режимов. Если вы включили дворники и при переключении рычага не слышно звуков электродвигателя или щелчков реле, причина может скрываться в трех местах:

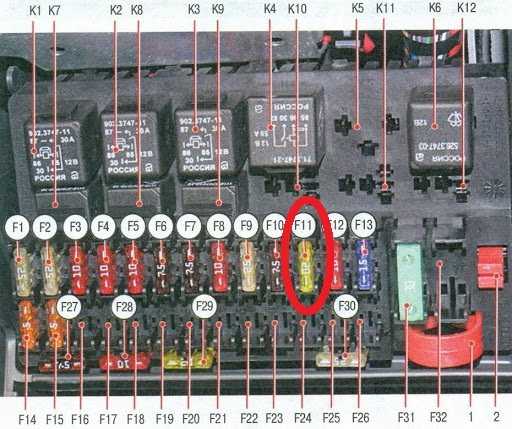

В такой ситуации изначально нужно проверить работоспособность предохранителя. Он располагается на монтажной плате с обозначением F5. Проверить его рабочее состояние можно при помощи обычного тестера. Также нужно проверить биметаллический предохранитель, расположенный в редукторе очистителя. Если перестали работать дворники на ВАЗ-2114 в зимнее время, причина, скорее всего, одна – сильный мороз. Этот же предохранитель не позволяет включиться стеклоочистителю в случае перегрева или примерзанию щеток к ветровому стеклу.

Далее необходимо проверить реле («КЗ» на монтажной плате). Его нужно найти и временно поменять на новый прерыватель, после чего проверить работу дворников. Если стеклоочиститель не функционирует, продолжаем искать проблемное место. Самостоятельно поверить работу переключателя довольно затруднительно. Он состоит из сложной конструкции, поэтому его проще поменять, чем пытаться отремонтировать. В случае если вместе со стеклоочистителем отказались работать поворотник, проблемное место – переключатель, расположенный под рулем.

Габаритные огни

Например, схема электрическая Лада Приора универсал имеет функцию как автоматического, так и ручного включения габаритных огней. Само включение происходит после поворота ручки габаритных огней и фар на приборной панели. Срабатывает контакт, включаются огни.

В схеме стоят предохранители, которые служат для защиты от перенапряжений и замыканий. Питание подается на лампу, расположенную на приборной панели. Для регулировки яркости огней применяется специальный регулятор, расположенный на модуле управления освещением.

Схема фар Приоры отличается от иных автомобилей. Схема электрическая ВАЗ Приора содержит датчик освещения, а также блок управления освещением. После включения зажигания и кнопки управления освещением срабатывает электронный блок, отвечающий за управление освещением.

Если освещенности не достаточно на улице, то на блок поступает сигнал от датчика, который расположен на лобовом стекле. Там же находится и датчик дождя. После получения подобного сигнала электронный блок управления подает питание на катушку электромагнитного реле. Подается питание на фары.

Почему медленно работают дворники на Лада Приора и как их ускорить

30 март 2016 LadaOnline 37 906 3

Многие владельцы Приоры замечают, что со временем дворники стали работать медленно. Скорость снизилась в несколько раз и не поднимается даже при очистке мокрого ветрового стекла. Рассмотрим основные причины медленных дворников, а также способы решения этой проблемы.

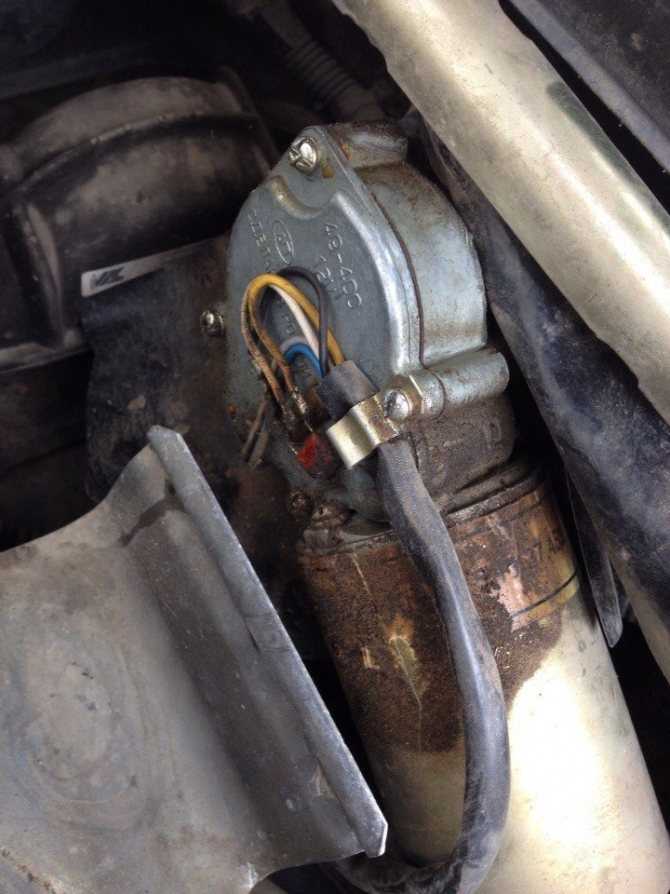

Главная причина медленных дворников Приоры — это отсутствие смазки:

• в электродвигателе стеклоочистителя;
• на шарнирах трапеции стеклоочистителя.

Старайтесь использовать смазку, которая не густеет при низкой температуре. Трапеция с моторчиком снимается, как на ВАЗ 2110.

Если смазка моторчика и трапеции не помогла, то рекомендуем воспользоваться доработкой. Схема стеклоочистителя Приоры состоит из большого количества соединений и контактов, каждое из которых создает дополнительное сопротивление. В результате на мощность моторчика падает, и дворники Приоры работают медленно. Устранить эту проблему можно при помощи доработки, которая позволит минимизировать потери тока.

1. 5ти контактный разъем, как на моторчике стеклоочистителя;
2. 5ти контактное реле с гнездом — 3 штуки;
3. провода 25 мм2;
4. круглые клеммы.

Собираем и подключаем конструкцию по схеме. То есть полученный блок из трех реле устанавливается в разрыв разъема моторчика стеклоочистителя без вмешательства в штатную проводку

Рекомендуем уделить особое внимание изоляции проводов, а конструкцию в сборе лучше закрыть в коробе, чтобы исключить попадание влаги и грязи

В результате щетки стеклоочистителя станут работать быстрей, чем раньше. Сравнить скорость работы дворников можно по видео ролику (1 — до доработки, 2- после доработки):

https://youtube.com/watch?v=mH5QbOERYt8

А вы сталкивались с проблемой, когда на Приоре стали медленно работать дворники? Каким способом удалось увеличить их скорость? Напомним, на сайте также можно найти инструкцию на случай если щетки стеклоочистителя не работают вообще. А вы знали, что увеличить зону очистки лобового стекла можно при помощи установки щеток увеличенного размера.

Источник фото: бортовой журнал straiker9

Ключевые слова: стеклоочистители лада приора | стекла лада приора

Не работает первое положение дворников приора

Всем привет! Приора 2011г. Еду позавчера вечером, дождичек с мокрым снежком. Температура на улице +1. 0. Переключатель датчика дождя стоит на 1. Рычаг дворников – тоже на 1 позиции. Вдруг что-то долго не включаются. Жду. не включаются. Включаю рычагом дворников на 2 позицию. Ничего. На 3-ю. Заработали постоянно. Выключаю. Дворники останавливаются на середине стекла. Еще раз рычагом дергаю. Опять включились. Выключаю. Останавливаются в крайнем левом положении. Пощелкал туда-сюда включателем датчика дождя. Опять включаю дворники рычагом. Все то же самое. Останавливаюсь – тут на мобильник позвонили. Поговорил минуту. Тронулся. Включаю дворники – теперь все нормально работает, датчик срабатывает правильно! Что это было? глюк датчика? Там же еще, наверное, и блок управления есть? Или «реле паузы» дворников?

У кого-нить было? Как лечили? Или забили? Всем удачи!

Re: Глюки. Дворники-датчик дождя. Приора. Собсно датчик дождя не при делах. ЭБУ ДД рулит мотором дворников через внешнее реле, живущее в блоке предохранителей, проблема именно в нем, точнее в его контактах.

ЗЫ Режим с фикс. паузой есть – нулевое положение ручки чувствительности ДД.

С дворниками было 2 проблемы:1. не работал прерывистый режим, следовательно и парковка дворников2. Скорость взмахов была довольно медленная, на ино работают заметно быстрее.

Если бы не проблема 1, то со скоростью конечно пофиг, но раз все равно разбирать, то поправить все.Для начала попробовал заменить реле, благо копейки, не помогло. Значит проблема в контактной группе. Купил сегодня высокотемпературную медную смазку PERMATEX, судя по этикетке работает от -60 до +980, пакетик 5г стоит 60р, взял 3 пакетика, но истратил в итоге только 2.Ну и понеслась, сняли дворники, жабо, отодвинули бачок ож и матерились пока вытаскивали трапецию, вытаскивается она в одном положении, когда дворники стоят наверху.

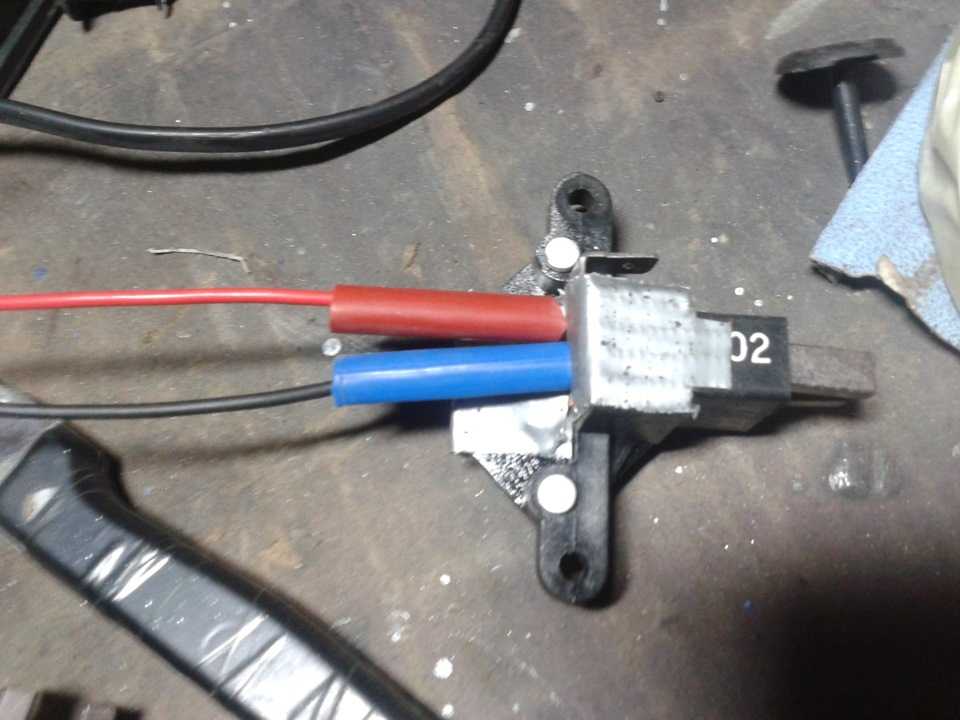

Сняли, снял крышку редуктора моторчика, внутри все в литоле. Контакты оказались вполне живыми, просто почему то перестали прилегать к диску, подогнули и парковка и с прерывистым режимом заработали.Далее достал все шестеренки, ось плохо двигалась и почти прикипела к медной втулке. В итоге почистили всю грязь, отложения, литол и хорошенько смазали новой смазкой.Также сделал со всеми подвижными частями трапеции, в шарнирах родной смазки почти не было, а оси поводков тоже почти прикипели.

После смазки всего и вся и сборки дворники заработали заметно быстрее и тише. Результатом доволен ибо уверен что при замене трапеции с мотором на новую сборка будет не сильно лучше старой. А теперь работает лучше новой.

Помогайте,пацаны!потух ближний свет,дворники в первом положении не работают.дальний,габариты-в порядке!что делать?преды живые.да и все сразу сгореть не могло!что делать?

В чем проблема может быть

by Adminrive · Published 11.03.2016

11 комментариев

• Comments 11
• Pingbacks 0

скинь клемы на пару минут

Всегда в непонятных ситуациях и ремонте первая фраза…

Есть дельный совет у кого?

приора случайно не с датчиком дождя и автосветом?

Раиль, ну!жду от тебя совета!

Игорь, как вариант может и блок управления БУСО наипнулся, он находится за центральной консолью над контроллером и электропакетом, квадратная коробочка такая с одним разьемом, по крайней мере думаю нужно в эту сторону копать т.к этот блок отвечает за ближний и за первое положение дворников. а предохранители лучше контролькой прозвони если на глаз глядел

Раиль, преды сменял.не помогает.хер я понял где этот блок(

Раиль, там где ноги?откручивать надо?сам поменяю?дорогой?спасибо.

Игорь, да там где ноги, лучше сначала разьем передернуть попробуй или с исправной машины подкинуть, не торопись покупать

Почему не работают дворники на Приоре?

Если на Ладе Приоре отказали дворники необходимо изначально действовать по приведенной ниже инструкции.

Если дворники не работают в мороз после пуска автомобиля, необходимо проверить их, не примерзли ли они к лобовому стеклу. Такое случается после ночного простоя автомобиля, к тому же если ночью выпадали осадки, такая причина имеет место быть.

Перегорание предохранителя случается очень часто, если двигаться на автомобиле в дождь и включить дворники на максимальную скорость, ток в цепи питания повысится, что может привести к перегоранию предохранителя. Необходимо проверить предохранитель в монтажном блоке под номером F11. Если предохранитель неисправен его нужно заменить на новый с номинальный током 10А, а в кузове хэтчбэк и универсал 20А.

Затем необходимо проверить реле, а делается это так. Включаем дворники и кладем палец на реле под номером К6, оно должно издавать характерный щелчок. Если этого не происходит, меняем реле.

Проверка подрулевых переключателей. Это можно сделать путем перестановки их с другого аналогичного автомобиля.

Окисление контактов на электродвигателе дворников. Так как двигатель находится под жабо, туда иногда может попадать влага и образовывать окисление контактов. Для этого необходимо демонтировать дворники и жабо, а затем зачистить контакты на электродвигателе.

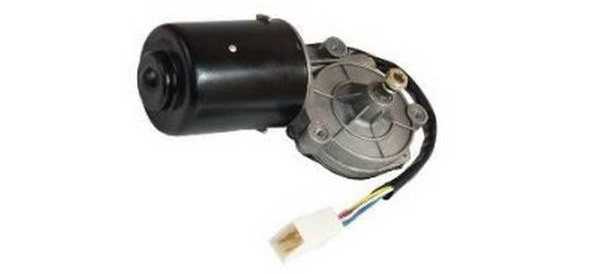

Проверка двигателя на целостность. Это можно сделать, подав на контакты двигателя напряжение в 12В. Исправный мотор должен начать вращаться.

После разборки жабо необходимо осмотреть механизм на предмет ржавчины и коррозии. Возможно из-за образования ржавчины заклинивание всего механизма.

Следуя данной инструкции, Вы с легкостью, сможете починить дворники самостоятельно.

Что делать если дворники на Приоре работают медленно

Работоспособность дворников зависит от многих факторов. Как проверить работоспособность стеклоочистителей? Аспектом исправной работы является соотношение временных рамок к количеству ходов щеток стеклоочистителей.

Если же принцип работы устройства не нарушен, то количество поступательных двойных ходов должно быть не менее 35, что, в свою очередь, прописано в правилах неисправностей дорожного движения. В том случае, если дворники медленно работают на Приоре, необходимо провести диагностику и устранить соответствующую неисправность.

• Не правильное использование стеклоочистителей в зимнюю пору – одна из причин медленной работы
• Распространенным явлением того, что дворники на Приоре работают медленно, может стать неисправность моторчика, а в частности щеток, расположенных в нем.

Причин возникновения такой неисправности довольно много, но именно неправильное использование стеклоочистителей в зимнюю пору может подпалить щетки. Такое происходит в результате сильного сопротивления, а именно когда стеклоочистители примерзли к лобовому стеклу.

Ситуация с интенсивностью работы дворников улучшается по мере прогрева двигателя автомобиля. Если причина поломки связанна именно с этим, то не зависимо от активного положения работы стеклоочистители (1-е или же 2-е) будут медленно ползти вверх. В обратном же направлении (назад) – немного быстрее. Проблема такого рода решается исключительно заменой устройства.

Причины, по которым дворники на Приоре работают медленно

Среди остальных проблем, когда дворники работают медленно Приора, можно выделить:

• увеличение сопротивления движению щёток в шарнирах

Сопротивление влияет не только на скорость работы дворников, но и быстроту сноса составляющих устройства. Причиной увеличения сопротивления является отложение грязи на резиновых и пластмассовых уплотнителях, втулках.

Стоит также отметить постепенное появление ржавчины на осях шарниров. В некоторых случаях отложения ржавчины и вовсе приводят устройство в «ступор». Решением данной проблемы является демонтаж механизма привода с последующей чисткой осей шарниров. Если же втулки изношены и не гарантируют герметичности, то их также необходимо заменить.

Более демократичное и практичное решение – использование УНИСМы. После того как УНИСМу распылили на шарниры, необходимо выдержать промежуток времени в 20 минут, после чего завести автомобиль и включить стеклоочистители. Такой подход не является конечным решением, а лишь способом удостовериться в работоспособности механизма.

Если дворники Лады заработали быстрее, то механизм цел, но все же нуждается в демонтаже для нанесения на шарниры консистентной смазки. Если же спустя некоторое время Приора дворники медленно работают, необходимо обратить на СТО для решения данной проблемы.

• электродвигатель стеклоочистителя

Если же говорить о неисправности электродвигателя, то тут стоит отметить недостаток смазки, которую так «жалеют» производители электромоторов. Из-за такого недостатка смазки втулки стираются, тем самым нарушая целостность механизма. В каждом электродвигателе есть вращающийся якорь, который при стирании втулок может задеть статор, в результате чего обороты якоря будут ниже.

Снижение оборотов якоря, в результате чего медленно работают дворники Приора, может произойти в результате окисления коллектора. Решение данной проблемы – шлифовка коллектора наждачной бумагой. Если же и после этого дворники медленно работают Приора нуждается в установке нового движущего механизма.

Дворники на приоре перестали работать – Не работают дворники на Лада Приора: причины и как исправить?

Иногда владелец автомобиля замечает, что они работают медленно и плохо, отвратительно функционируют на первой скорости либо же не двигаются вообще. Причин тому может быть несколько, каждую из них реально выявить и устранить в домашних условиях.

Сегодня поговорим о том, почему не работают дворники на Ладе Приоре и что делать в такой ситуации.

• когда автомобиль остается под открытым небом после использования дворников с водой;
• когда машина попадает в неотапливаемый гараж.

Поэтому перед разборкой сначала попытайтесь выяснить, все ли нормально с вашими щетками. Не примерзли ли они к лобовому или заднему стеклу. Не допустить этого поможет откидывание дворников после парковки автомобиля.

1. При включении какого-либо режима отсутствует щелчок термобиметаллического предохранителя. Если отсутствует какая-либо реакция на ваши попытки включить дворники, возможно, отказали предохранители F11 или F20. Также нужно удостовериться в том, что контакты не подверглись окислению.
2. Если щелчок слышен, но реакция отсутствует, значит, электрика исправна, а проблема с механикой. Здесь же мы возвращаемся к прошлой проблеме с примерзанием щеток. Альтернативные варианты – перекос тяг привода либо же клин шестеренок.
3. Прерывистое движение щеток. Проблема кроется в реле К6 или К12. Достаточно просто произвести замену. С помощью блока управления можно задать необходимую программу для реле К6.
4. Если дворники не становятся в первое положение – возможно, произошел сбой программы блока управления либо же он в целом вышел из строя.
5. Если двигатель устройства работает, дворники дергаются, но полностью не двигаются, вам нужно будет удостовериться в том, что с креплением кривошипа все нормально.

Также не исключается и поломка моторчика устройства. Проверить его работоспособность можно с помощью стандартного мультиметра либо же лампочки на 12 вольт. Рекомендуется убедиться в том, что переключатели дворников исправны. Возможно, проблема кроется именно в них.

Если совсем ничего не помогает, тогда, возможно, причина кроется в самом монтажном блоке. Его ремонт своими руками невозможен, поэтому придется обратиться к профессионалам. Также автолюбитель может установить новый монтажный блок и решить проблему таким образом.

Если вы разбираетесь в устройстве электроцепи Приоры, вы можете самостоятельно решить проблемы как механического, так и электрического характера. Обращение к специалистам требуется в редких случаях, когда уже совсем ничего не помогает.

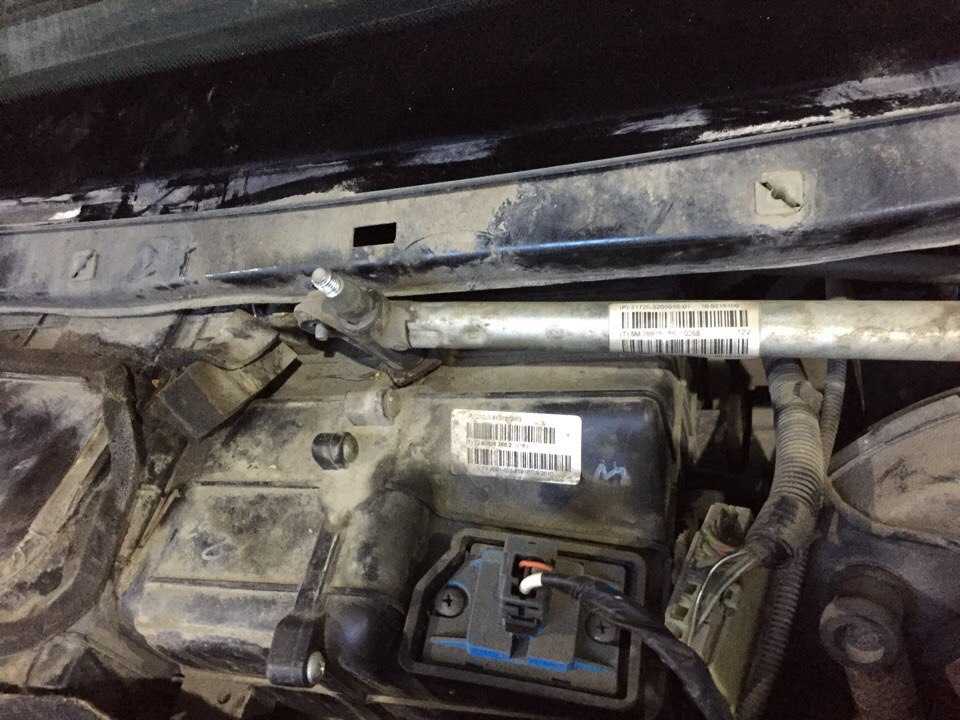

На автомобиле Приора, механическая часть привода дворников, устанавливается такая же, как и на ВАЗ-2110. А вот электрическая схема стеклоочистителя автомобиля ВАЗ-2170 Приора имеет существенное различие в сравнении с её предшественницей «десяткой».

Стеклоочистителей на Приоре два: передний и задний. Управляются они рычагом, расположенном на рулевой колонке.

В процессе включения дворников участвуют два реле и блок управления стеклоочистителем и внешним освещением.

Если при включении дворников, в какой либо режим, они не работают и не слышно щелчков термобиметаллического предохранителя, то необходимо проверить, не перегорели ли предохранители F20 и F11, находящиеся в монтажном блоке. При условии, что они целы, проверять придётся разъёмы колодок проводов, на наличие окисленных контактов. А также, возможно зависли щётки электродвигателя или неисправен сам под рулевой переключатель.

Если же термобиметаллический предохранитель щёлкает, а дворники так и не работают, то причина кроется в том, что что-то чисто механическоемешает им сдвинуться с места. Например, примёрзли к лобовому стеклу щётки или заело шестерни редуктора, а может быть деформирована тяга привода дворников.

Когда дворники перестают работать на Ладе Приоре в прерывистом режиме, то искать причину нужно в реле К6 и К12. Их работоспособность обычный водитель может проверить только путём замены на исправные реле.

Если после выключения дворников, щётки стеклоочистителя не возвращаются в крайнее нижнее положение, то виновником будет блок управления, так как именно он отвечает за это.

При работающем электродвигателе и дёргающихся щётках, необходимо проверить крепление кривошипа на оси, выходящей из редуктора. Как видим, самостоятельно без посторонней помощи, водитель на Приоре может устранить только чисто механические неисправности. Чтобы справиться со всеми остальными, придётся обращаться к автоэлектрикам.

Не работает стеклоочиститель Приора в прерывистом режиме.

Если стеклоочиститель не работает в прерывистом режиме то прежде всего необходимо проверить состояние предохранителей F20, F22 и F23. Неисправные предохранители следует заменить. При повторном перегорании предохранителей ни в коем случае не устанавливайте на их место перемычки (жуки). В результате установки перемычки может возникнуть возгорание. Прежде всего необходимо устранить замыкание на массу провода защищаемого данным предохранителем

При поиске короткого замыкания обратите внимание на места, где происходит контакт проводов с корпусом. На места прохождения через стенки где есть вероятность повреждения изоляции

а так же включение реле К12. Если не включается реле, то поменяйте его местами с реле К6 и повторите проверку. В случае если реле также не включится, проверьте целостность провода соединяющего вывод 88 блока реле и предохранителей с выводом 8 блока автоматического управления стеклоочистителем и освещением. Если провод исправен, проверьте питание на выводах 3, 9 и 20 блока управления стеклоочистителем с включенным зажиганием. При отсутствии устраните неисправность, при наличие смените или отремонтируйте блок управления. Если при включении прерывистого режима К12 замыкается, то извлеките реле из гнезда и перемкните медным проводом выводы 87 и 30 в гнезде. Извлеките из гнезда реле К6 и проверьте контрольной лампой наличие питания на выводе 30 гнезда. При отсутствии устраните обрыв провода или плохой контакт в соединительном проводе.

Не работает стеклоочиститель Приора в прерывистом режиме.

Если стеклоочиститель не работает в прерывистом режиме то прежде всего необходимо проверить состояние предохранителей F20, F22 и F23. Неисправные предохранители следует заменить. При повторном перегорании предохранителей ни в коем случае не устанавливайте на их место перемычки (жуки). В результате установки перемычки может возникнуть возгорание. Прежде всего необходимо устранить замыкание на массу провода защищаемого данным предохранителем

При поиске короткого замыкания обратите внимание на места, где происходит контакт проводов с корпусом. На места прохождения через стенки где есть вероятность повреждения изоляции

а так же включение реле К12. Если не включается реле, то поменяйте его местами с реле К6 и повторите проверку. В случае если реле также не включится, проверьте целостность провода соединяющего вывод 88 блока реле и предохранителей с выводом 8 блока автоматического управления стеклоочистителем и освещением. Если провод исправен, проверьте питание на выводах 3, 9 и 20 блока управления стеклоочистителем с включенным зажиганием. При отсутствии устраните неисправность, при наличие смените или отремонтируйте блок управления. Если при включении прерывистого режима К12 замыкается, то извлеките реле из гнезда и перемкните медным проводом выводы 87 и 30 в гнезде. Извлеките из гнезда реле К6 и проверьте контрольной лампой наличие питания на выводе 30 гнезда. При отсутствии устраните обрыв провода или плохой контакт в соединительном проводе.

Медленно работают дворники — ремонт трапеции

В предыдущей статье писал о замене трапеции и моторчика, и делал это заодно с одним необходимым ремонтом. Вчера ночью при включении дворников на своей Калине заметил, что они практически не двигаются.

Короче говоря, они еле-еле ползали по стеклу, хотя еще пару дней назад было все нормально! Сначала подумал, что проблема в щетках стеклоочистителя, но когда немного отогнул рычаги, понял, что щетки здесь не причем.

Было решено снимать с машины всю эту конструкцию и смотреть, в чем же дело.

Итак, первым делом необходимо снять трапецию дворников Калины. Затем, отсоединив ее от моторчика, попробовать, насколько легко ходят ее рычаги от руки.

В моем случае одна сторона (водительский дворник) ходила нормально, а вот вторая — с таким усилием, что я даже удивился, как вообще моторчик был способен стронуть с места этот рычаг.

Для того, чтобы решить проблему с медленной работой дворников, необходимо вынуть тот вал со шлицами, который туго ходит. В общем, чтобы все это сделать, понадобится:

• Плоскогубцы
• Проникающая смазка
• Смазка литол или аналогичная
• Молоток
• Тонкая отвертка

Значит так, первым делом необходимо плоскогубцами или руками, если получится, снять резинку с вала, как показан наглядно ниже:

Затем тонкой отверткой поддеваем и снимаем стопорное кольцо, как показано на фото:

И вынимаем все шайбы, которые насажены на валу, их там несколько штук:

Для начала теперь можно попробовать просто побрызгать проникающей смазкой на вал, быть может, что она проникнет внутрь отверстия и поможет облегчить ход:

Если это не помогло, как было в моем случае, то необходимо выбить вал из посадочного места корпуса трапеции. Для этого накручиваем на резьбу вала гайку и аккуратно стукаем по ней молотком, тем самым выбивая его наружу:

В результате получаем следующую картину:

Как видите, на нем образовался странный налет, который необходимо удалить тонкой наждачной бумагой, как я и сделал:

И смазываем вал густой смазкой, я лично использовал литол:

И после того, как это сделали, можно вставлять вал обратно в корпус трапеции и пробовать, насколько легко он стал там ходить. Лично в моем случае, все стало сразу как по маслу. После установки дворники стали работать отлично, даже лучше, чем в последние несколько месяцев.

Ремонт стеклоочистителя

На практике ремонт дворников на ВАЗ 2110 вовсе не сложный, если вы обладаете хотя бы элементарным опытом в работе с автомобилем и электрической его составляющей.

Откручиваем фиксирующую гайку

Для начала разберемся, как снять дворники на ВАЗ 2110. Конструкция предусматривает несколько крепежей, открутив которые, вы без проблем снимите сами щетки.

А вот с разборкой узла стеклоочистителя все немного сложнее. Разбирается он следующим образом.

1. Снимите приборную панель.
2. С левой стороны отыщите реле, которое крепится к кузову. Если оно сломано, ремонтировать не имеет смысла. Просто установите новое реле.
3. Далее проверьте состояние предохранителя, который отвечает за работу привода стеклоочистителя.
4. Разберите рулевую колонку, что позволить изучить состояние переключателя. Если на нем повреждена изоляция или имеются другие повреждения, замените агрегат.
5. Открутите от кузова электромотор, проверьте его в деле. Если поломка не серьезная, можно отремонтировать. Холя лучше сразу заменить его вместе с реле.
6. Проверьте привод. Не редко на нем ломается шкив, из-за чего устройство приходится менять на новое.
7. Убедитесь в исправности трапеции. Может потребоваться замена трапеции дворников на ВАЗ 2110, если во время эксплуатации авто ухудшилась смазка устройства, туда попал всевозможный мусор, вода. Если смазка не работает должным образом, пластиковые втулки шарниров изнашиваются, отсюда возникает люфт, и повышается сопротивление при работе устройства. Сама же трапеция служит для передачи усилия от электродвигателя к поводкам стеклоочистителя.
