Как провести замену масла в КПП

Если вам необходимо менять масло, то, прежде всего, купите его. Для четырехступенчатой КПП понадобится три литра трансмиссионной жидкости. В пятиступенчатую коробку влить потребуется 3,3 литра. Если вы первый раз меняете масло, то покупайте жидкость класса 80W-85. Она отлично подходит для использования в КПП ВАЗ-2109. Автовладельцы предпочитают приобретать продукцию марки «Лукойл». Работа по замене масла в коробке проводится следующим образом:

1. Поставьте автомобиль на эстакаду или над ямой, слегка прогрейте его, чтобы жидкость не была вязкой. На нижней части коробки найдите пробку для слива масла.
2. На агрегате установлен резиновый колпак, который нужно прочистить вместе с сапуном. После очистки этих частей от загрязнений, верните их на место.
3. Как только подготовительные работы завершены, подставьте тару, скрутите пробку гаечным ключом, и приступайте к сливу трансмиссионного масла.
4. Отработанная жидкость полностью вытечет в течение получаса.
5. Закрутите пробку, хорошо затяните ее, но не сорвите резьбу.
6. Под капотом найдите щуп на КПП, уберите его. На место щупа протяните шлаг, на втором конце которого установлена обычная лейка или воронка. Через шланг заливайте трансмиссионное масло в коробку. На агрегатах старого образца пробка отверстия для залива располагается рядом со сливной пробкой.

После того как работы будут закончены, проверьте уровень смазывающей жидкости щупом, а контрольный замер проведите через 2-3 дня. При необходимости долейте масло, если его стало критически мало, осмотрите коробку на предмет протечек.

Сообщества › Лада 2110, 2111, 2112, 112, Богдан › Блог › КПП ремонт первой передачи

У меня при трогании вылетает первая передача, стоит ее чуть придержать рукой и тронуться — можно руку убирать, машина спокойно едет на 1-ой, а с места не трогается без поддержки. Иногда недовключается. Я решился самостоятельно отремонтировать КПП. Хотел бы послушать тех, кто сталкивался. Помимо синхронизатора и шестерни первой передачи что еще нужно заранее купить? Есть ли какие либо сложности в заменеремонте КПП? и еще 1 важный момент: как узнать какая кпп у меня установлена? знакомый на 10-ке отдавал в ремонт коробку и покупал запчасти именно на 10-ку, а оказалось что у него они не подходят, а подходят от 9-ки. Всем душевный рахмет за дельный совет

Вылетает скорость на ВАЗе: Причины и устранение проблемы

Часто владельцы ВАЗ 2110 в процессе эксплуатации автомобиля сталкиваются с проблемой: вылетает первая скорость. Причина такого поведения коробки передач – ее конструктивные особенности и крайне плохое состояние наших дорого, которое негативно сказывается на износе запчастей. А уж если у авто вылетает вторая скорость – это, в большинстве случаев, ведет к едва ли не полной переборке всей КПП, так что с решением проблемы лучше не затягивать!

Однако сначала стоит разобраться: почему вылетает скорость и где именно искать причину такого поведения автомобиля?

Ремонт обычно сводится к регулировке валов, настройке хомута кулисы, реже встречается необходимость заменить синхронизаторы, и уж в совсем единичных случаях требуется замена маховика. Если проблему не решить сразу после ее возникновения, через пары тысяч километров пробега (а порой хватает и нескольких сотен км) коробка может прийти в негодность и не подлежать ремонту, а только лишь полной замене. Впрочем, в целом КПП ВАЗ 2110 штука довольно надежная и ремонтопригодная, и довести ее до необходимости полной замены будет нелегко.

Можно уточнить характер проблемы, если провести небольшой тест-драйв на ровном участке дороги с качественным покрытием. Достаточно проехать по нему на небольшой скорости и в момент переключения передачи прислушиваться к работе коробки. Для упрощения задачи и ускорения работ нелишней будет помощь соседа или приятеля, который, расположившись на пассажирском сиденье, так же будет внимательно «слушать» автомобиль.

С вопросом «Почему вылетает скорость» мы более чем разобрались, и настало время понять, как исправить эту поломку.

В случае, когда вылет передачи сопровождается постукиванием, звоном или легким скрежетом, проблема практически всегда кроется в самой коробке – разбалтывание вторичного вала или износ синхронизаторов. Такая проблема решается только в условиях хорошо оборудованного гаража или техстанции и наличии минимального опыта работ с КПП. Продольный люфт вторичного вала устраняется обычно заменой стопорных колец и последующей регулировкой вала, изношенные синхронизаторы же подлежат замене.

А вот если скорость вылетает бесшумно – тогда причина всех неприятностей кроется в кулисе: либо засорение посторонними предметами, либо смещение хомута, либо деформация шарика фиксатора.

Как отремонтировать КПП на ВАЗ 2110

Регулировка не всегда позволяет добиться необходимого эффекта. Поэтому автомобилисту понадобится провести ремонтные работы. Практика показывает, что ремонт коробки передач ВАЗ 2110 заключается в демонтаже и переборке коробки передач. Сейчас я подробно расскажу вам как это сделать.

Как снять/ демонтаж коробки ВАЗ 2110

Как снять коробку? Перед разборкой КПП, ее необходимо очистить

Важно чтобы вода не попала внутрь коробки

Основные этапы:

1. Отключается питание с аккумулятора.
2. Отсоединяется колодка от датчика скорости.
3. Сливается трансмиссионная жидкость.
4. Снимаются болты, фиксирующие реактивную тягу.
5. Необходимо вывести шарниры равных угловых скоростей из штатного места.
6. Имеющиеся болты шаровой опоры ослабляются.
7. При помощи инструмента выкручиваются гайки, держащие крышку сцепления к картеру коробки.
8. Отсоединяются болты крепления КПП к мотору.
9. Силовую установку необходимо приподнять (стоит воспользоваться домкратом).
10. Демонтажу подлежат подушки двигателя.
11. Чтобы подцепить КПП, можно воспользоваться отверткой.
12. Скоростная коробка сдвигается с направляющих. Первичный вал должен выйти из сцепления.

Как правильно разобрать коробку передач ВАЗ 2110

1. Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
2. Ключом “на 17” отворачиваем болт крепления кронштейна подвески силового агрегата.
3. Головкой “на 13” отворачиваем шесть гаек крепления задней крышки картера.
4. Снимаем кронштейн.
5. Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, и снимаем ее вместе с уплотнительной прокладкой со шпилек.
6. Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
7. Накидным ключом “на 10” отворачиваем болт крепления вилки пятой передачи.
8. Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ВАЗ 2110
9. Бородком выправляем вмятины гаек первичного и вторичного валов
10. Головкой “на 32” с мощным воротком отворачиваем гайки валов.
11. Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи. Вынимаем вилку включения пятой передачи.
12. Снимаем скользящую муфту синхронизатора со ступицей. Снимаем блокирующее кольцо синхронизатора. Вынимаем упорную пластину.
13. Сдвигаем ступицу внутри скользящей муфты Синхронизатора и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
14. Медным молотком наносим удар в торец первичного вала. В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее
15. Головкой “на 13” отворачиваем три пробки фиксаторов штоков переключения передач. Вынимаем из гнезд пружины и шарики фиксаторов.
16. Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
17. Снимаем упорную пластину. Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи. В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника и спрессовываем втулку шестерни и упорную шайбу.
18. Двумя отвертками разводим стопорное кольцо на первичном валу и снимаем его. Таким же образом снимаем стопорное кольцо со вторичного вала
19. Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
20. Головкой “на 13” отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления.
21. Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки и снимаем его.
22. Накидным ключом “на 10” отворачиваем болт крепления вилки включения I-II передач к штоку. Приподнимаем шток вверх и выводим вилку из зацепления. Накидным ключом “на 10” отворачиваем болт крепления вилки включения III-IV передач к штоку. Отверткой выводим шток из механизма выбора передач.
23. Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
24. Поворачивая шток включения V передачи, выводим его из механизма выбора передач. Вынимаем ось промежуточной шестерни заднего хода.
25. Вынимаем промежуточную шестерню заднего хода. Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.

26. Вынимаем дифференциал в сборе.

27. Головкой “на 10” отворачиваем три болта крепления механизма выбора передач и снимаем его.
28. Головкой “на 10” отворачиваем установочный болт рычага выбора передач. Снимаем рычаг выбора передач со штока.
29. Поддев отверткой, снимаем защитный чехол штока со втулки. Вынимаем шток выбора передач.

Меры предосторожности эксплуатации машины с МКПП

Volkswagen Passat Das graue Auto Бортжурнал Замена тросика переключения передач

Чтобы не столкнуться с проблемами МКПП, следует не пренебрегать прохождением технического осмотра. Для точного определения характера неполадки, требуется снять коробку для ее разборки с последующей дефектовкой.

При снижении скорости, например, если происходит движение в гору, стоит переходить на пониженную передачу. Благодаря этому обеспечивается эффективное передвижение по пересеченной местности.

Осуществить замену изношенных комплектующих деталей МКПП, если не включается передача, возможно самостоятельно, однако при этом стоит знать особенности конструкции коробки.

Периодичность проверки уровня масла составляет примерно 15000 км пробега на машине, где установлена механика. Для каждой отдельной модели авто с МКПП предусмотрен свой срок замены масла. При неагрессивной эксплуатации машины, а также использовании качественной жидкости, замена может понадобиться после 50000 км пробега.

При смене передач стоит полностью выжимать педаль сцепления. В противном случае, автовладелец может столкнуться с поломкой шестерен, синхронизаторов.

Таким образом, долговечность МКПП находится в зависимости от условий эксплуатации транспортного средства. При частых совершениях поездок по пересеченной местности, коробка передач подвергается нагрузкам, результат этого, стали туже переключаться передачи. Необходима диагностика авто. При данной процедуре проверяется герметичность гидравлического контура сцепления. Для продления ресурса КПП нужно своевременно проходить ТО, менять масло, фильтры, изношенные запчасти.

Корзина сцепления

Со временем корзина сцепления выходит из строя на всех автомобилях с механической трансмиссией. Бывает из-за износа, а бывает ломаются лепестки или так называемый «паук». Начну, пожалуй с «паука», это механически закрепленный выжимной подшипник на нескольких растяжках (сделано так на некоторых ВАЗ), если растяжку рвет, то она не может эффективно закрепляться на корзине – передачи не включаются.

Далее ломает лепестки коробки, либо они ослабляются. Это приводит к тому, что отжать диск сцепления очень сложно, практически не возможно. Поэтому «скорости» не переключаются – просто меняем корзину.

НУ и последнее износ, диска корзины. Внутри у нее есть металлический диск, со временем особенно от большого пробега, там образуется выработка. При «трогании» машину будет трясти, а если износ очень большой, то передачи могут не переключаться.

В любом случае, нам нужно менять корзину сцепления.

Корзина сцепления

Со временем корзина сцепления выходит из строя на всех автомобилях с механической трансмиссией. Бывает из-за износа, а бывает ломаются лепестки или так называемый «паук». Начну, пожалуй с «паука», это механически закрепленный выжимной подшипник на нескольких растяжках (сделано так на некоторых ВАЗ), если растяжку рвет, то она не может эффективно закрепляться на корзине – передачи не включаются.

Далее ломает лепестки коробки, либо они ослабляются. Это приводит к тому, что отжать диск сцепления очень сложно, практически не возможно. Поэтому «скорости» не переключаются – просто меняем корзину.

НУ и последнее износ, диска корзины. Внутри у нее есть металлический диск, со временем особенно от большого пробега, там образуется выработка. При «трогании» машину будет трясти, а если износ очень большой, то передачи могут не переключаться.

В любом случае, нам нужно менять корзину сцепления.

Основные причины неисправностей МКПП

Схема МКПП

В исправном состоянии, машина с МКПП быстро ускоряется и без рывков. Следует выделить симптомы того, что произошел сбой функционирования коробка на автомобиле:

• не включаются одна или несколько передач;
• туго осуществляется смена скоростей;
• «выбивает» передачу, слышны посторонние шумы;
• появление масляных подтеков под автотранспортом.

Спектр возникновения данных проявлений достаточно широк, начиная от износа шестерен, заканчивая использованием некачественного трансмиссионного масла. Как правило, проблема с подшипниками валов возникает, если автотранспорт эксплуатировался продолжительное время. В случае их износа может отмечаться шум при холостых оборотах.

Сцепление включает диск и корзину. Неисправности корзины могут быть связаны с износом «лепестков», в результате чего будет отмечаться ее перегрев, это отразится на эффективности смены скоростей. Не переключаются передачи нередко потому, что произошла деформация фрикционных накладок диска. На фоне этого может отмечаться падение показателей мощности.

При любых проявлениях, без диагностики коробки автомобиля не обойтись. Данную процедуру стоит доверить специалистам автосервиса. В ряде случаев ремонтные работы могут заключаться в замене трансмиссионной жидкости. Долив нового горючего, к имеющемуся старому, допускается, но при этом следует использовать топливо той же марки, что было ранее добавлено. В противном случае смешивание жидкостей разных марок отрицательно отразится на функционировании транспортного средства.

Регулировка

На ВАЗ 2110 не так уж редки случаи, когда плохо включаются передачи, либо их выбивает. Специально для этого предусмотрен механизм регулировки привода выбора скоростей.

Регулировка может понадобиться, если:

• коробка недавно снималась для ремонта;
• одна из передач вылетает;
• скорости включаются плохо или их попросту выбивает, когда машина движется.

Если у вас одна из таких проблем, попробуйте для начала провести регулировку. Ее последовательность:

• Под низом ВАЗ 2110 найдите и несколько ослабьте гайку на болте, стягивающем хомут, который крепит тягу, предназначенную для управления КПП;
• Чуть раздвиньте пазы конца тяги отверткой и образовавшуюся щель на самом хомуте. Это нужно для обеспечения легкого передвижения тяги по отношению к штоку выбора передач. Шток поставьте в нейтральное положение;

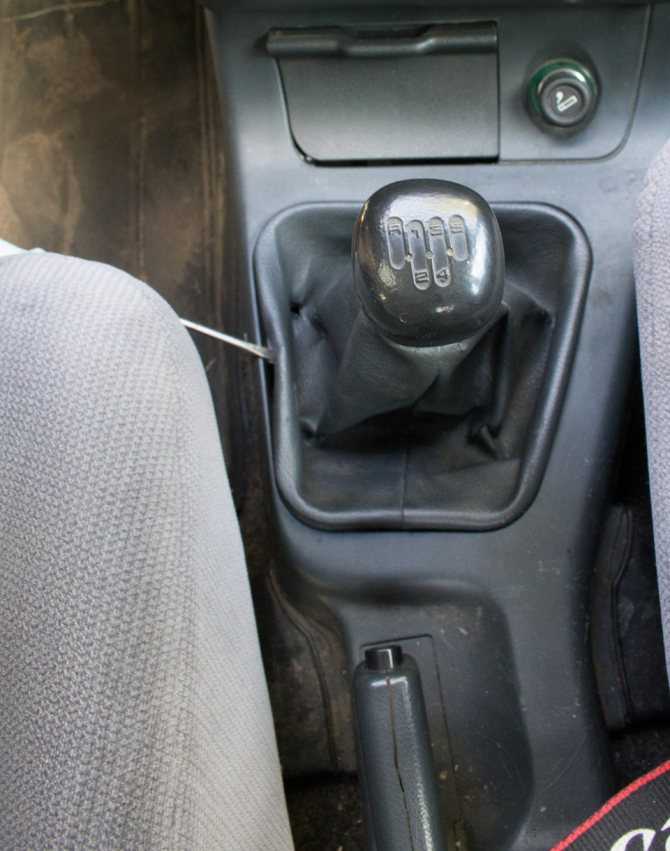

• Освободите в салоне ручку переключения от чехла;

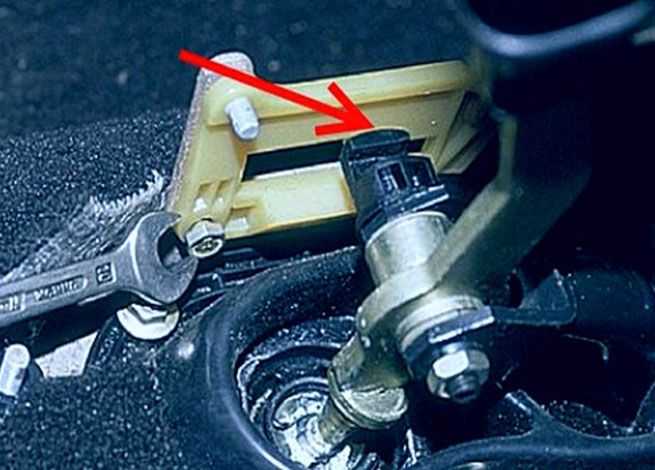

• По специальному шаблону выставьте рычаг. Делается это так: в окно накладки кронштейна блокировки задней скорости установите шаблон. После этого введите упор оси рычага в паз шаблона, прижав его без лишнего усилия в поперечном направлении;
• Затем отрегулируйте в заднем направлении осевой люфт штока, и его же осевой люфт поворотом влево;
• Хомут установите, не доходя нескольких миллиметров до конца тяги. После чего хорошенько стяните хомут болтом.

Если описанная регулировка вам не помогла, нужно снимать и разбирать КПП ВАЗ 2110

Они сделаны в виде пружин, их три. Первый фиксатор длинный, он отвечает за первую и вторую передачи. Второй – средний, для третей — четвертой передач. Для пятой используется самый короткий фиксатор.

Неисправности сцепления

Зачастую причиной того, почему первая передача включается плохо, является не сама коробка, а сцепление.

Современная трансмиссия передач оснащена синхронизаторами, которые уравнивают скорость вращения шестерен, обеспечивая легкость входа в зацепление.

Однако первая скорость синхронизатором не оснащена. Если сцепление «ведет», то при выжиме педали его полного прекращения передачи крутящего момента от мотора к КПП не производится.

Из-за этого происходит разность вращения валов и шестерен первой передачи, в частности.

В таком случае ввести их в зацепления достаточно трудно, и все попытки это сделать сопровождаются сильным металлическим скрежетом.

Вполне возможно, что и задняя скорость тоже не будет включаться, или включаться затруднительно. При этом, если удалось все же включить передачу, автомобиль начинает двигаться даже при полностью выжатой педали сцепления. Дополнительным признаком проблем со сцеплением является то, что автомобиль дергается при переключении передач, особенно если какие-то из них не оснащены синхронизаторами.

Причины поломки коробки скоростей

Сложный механизм постоянно работает с нагрузкой и в экстремальных условиях. Постоянная вибрация, повышение температур, пыль и грязь. При отказе включения одной или нескольких скоростей, следует проверить:

натяжение и целостность тросика;
крепление кулисы;
выработку на диске сцепления;
лепестки на корзине;
целостность подшипника;
состояние вилки.

Сцепление

При износе дисков сцепления педаль задирается вверх, и ее положение становится выше остальных. В этом случае при включении может раздаваться хруст и рычаг не перемещается, словно упирается в преграду. Не стоит насиловать узел, поскольку это может привести к более серьезной поломке – полетят шестерни.

Проверить можно, сняв резиновую заглушку. От разрушенного диска остаются волокна, похожие на спутанные пряди волос. Если подобное явление имеет место, то следует поставить новый диск сцепления.

Трос

От постоянных нагрузок тросик растягивается и его надо периодически регулировать, подтягивать. В этом случае на Ваз 21093 не включается скорости первая и вторая, может отказать и задняя. Для устранения поломки надо заехать на яму и подтянуть трос. В случае его износа, сразу заменить. Сделать это можно и своими руками.

Подобная поломка может проявляться и в отказе передач включаться при работающем двигателе. Ограничивается скольжение по шлицам и не происходит фиксация.

Корзина

Причиной тяжелого переключения отдельных передач, особенно если при этом раздается треск, постепенно замолкающий при движении, может быть разрушение прокладочного кольца в корзине

Обратите внимание на наличие снаружи капель масла. Затем снимите корзину и проверьте уплотнительное кольцо и лепестки диска

Обращайте внимание при покупке новых деталей, поскольку на некоторых моделях диск отсутствует и приходится тогда ставить штыри и крепить его самостоятельно.

Кулиса

Прослабленную кулису необходимо подтягивать с помощником. Особых знаний и навыков от него не требуется, просто умение удержать рычаг в нужном положении, пока вы залезете под машину и затянете болты. При ослаблении кулисы на Ваз 2109 не включаются скорости, и в первую очередь задняя.

Поставьте машину на яму или возвышенность, чтобы иметь доступ к днищу. Выставьте рычаг в нейтральное положение, если не включается несколько скоростей. Когда не работает только задняя передача, то регулировку проводите по ней. Помощник должен держать ручку переключения в заданном положении, никуда не отклоняя.

Надо снизу ослабить болт на 13, проверить зацепление шестерен, и установив все на место, затянуть болт. При проблеме с несколькими передачами, все делается также, но выставляется на нейтралке, точнее ручка переключения в среднем положении. Как это сделать, можно посмотреть видео.

Вилка

Чаще всего подводит в дороге. Стоит притормозить на светофоре, а скорости продолжить движение не включаются. Образовавшаяся на корпусе вилки трещина в любой момент может привести к ее разрушению даже при незначительных нагрузках.

Замена

Процесс замены ДС очень простой, и справиться с этим может даже самый непосвященный автовладелец.

• ключ на 21;
• ключ на 10;
• крестовая отвертка.

Порядок выполнения для ВАЗ 2110 с приводными датчиками.

1.Поднимаем капот, отключаем клемму «-» на аккумуляторе.

2.Определяем местоположение датчика. И у старых, и у новых моделей он находится с тыльной стороны двигателя в верхней части коробки передач.

3.При необходимости отверткой ослабляем хомут гофры, снимаем ее, и отодвигаем.

4.Сжав усики на разъеме датчика, отсоединяем

5.Руками или с помощью ключа на 21 выкручиваем датчик.

6.Ключом на 10 откручиваем гайку крепления привода ДС, и аккуратно его вынимаем.

7.Если привод в порядке, можно оставить старый, если же он имеет следы механического воздействия – меняем.

8.Установив привод, ставим новый датчик, закрутив его по часовой стрелке.

9.Подключаем разъем, подсоединяем гофру, минусовую клемму.

Меняем электронный датчик

1.Обесточиваем бортовую цепь авто.

2.Отверткой ослабляем хомут гофры, и снимаем ее.

3.Отсоединяем провода от ДС, отодвинув защелку.

4.Ключом на 10 откручиваем гайку крепления датчика.

5.Извлекаем старый датчик, устанавливаем новый, закручиваем гайку.

7.Подключаем клемму массы.

Обычно установка нового датчика решает все проблемы, с ним связанные. Двигатель начинает работать в нормальном режиме, а спидометр с одометром показывать правдивую информацию. Если же с установкой нового ДС проблема не исчезла, ищите ее в другом месте.

Регулировка

Первое, что нужно сделать при проблемах со сцеплением, то это произвести регулировку.

На разных авто она производится по-разному, но все операции сводятся к одному – установке выжимного подшипника на необходимом расстоянии от диафрагмы или кулачков.

Если регулировка не помогла, то придется демонтировать сцепление с авто, проводить дефектовку и заменять изношенные элементы. Иногда со временем происходит износ всех составных частей системы. В таком случае производится полная замена сцепления – ведущего и ведомого дисков, выжимного подшипника.

Регулировка может понадобиться, если:

• коробка недавно снималась для ремонта;
• одна из передач вылетает;
• скорости включаются плохо или их попросту выбивает, когда машина движется.

Если у вас одна из таких проблем, попробуйте для начала провести регулировку. Ее последовательность:

• Под низом ВАЗ 2110 найдите и несколько ослабьте гайку на болте, стягивающем хомут, который крепит тягу, предназначенную для управления КПП;
• Чуть раздвиньте пазы конца тяги отверткой и образовавшуюся щель на самом хомуте. Это нужно для обеспечения легкого передвижения тяги по отношению к штоку выбора передач. Шток поставьте в нейтральное положение;
• Освободите в салоне ручку переключения от чехла;
• По специальному шаблону выставьте рычаг. Делается это так: в окно накладки кронштейна блокировки задней скорости установите шаблон. После этого введите упор оси рычага в паз шаблона, прижав его без лишнего усилия в поперечном направлении;
• Затем отрегулируйте в заднем направлении осевой люфт штока, и его же осевой люфт поворотом влево;
• Хомут установите, не доходя нескольких миллиметров до конца тяги. После чего хорошенько стяните хомут болтом.

Как отремонтировать КПП на ВАЗ 2110

Регулировка не всегда позволяет добиться необходимого эффекта. Поэтому автомобилисту понадобится провести ремонтные работы. Практика показывает, что ремонт коробки передач ВАЗ 2110 заключается в демонтаже и переборке коробки передач. Сейчас я подробно расскажу вам как это сделать.

Как снять/ демонтаж коробки ВАЗ 2110

Как снять коробку? Перед разборкой КПП, ее необходимо очистить

Важно чтобы вода не попала внутрь коробки

Основные этапы:

1. Отключается питание с аккумулятора.
2. Отсоединяется колодка от датчика скорости.
3. Сливается трансмиссионная жидкость.
4. Снимаются болты, фиксирующие реактивную тягу.
5. Необходимо вывести шарниры равных угловых скоростей из штатного места.
6. Имеющиеся болты шаровой опоры ослабляются.
7. При помощи инструмента выкручиваются гайки, держащие крышку сцепления к картеру коробки.
8. Отсоединяются болты крепления КПП к мотору.
9. Силовую установку необходимо приподнять (стоит воспользоваться домкратом).
10. Демонтажу подлежат подушки двигателя.
11. Чтобы подцепить КПП, можно воспользоваться отверткой.
12. Скоростная коробка сдвигается с направляющих. Первичный вал должен выйти из сцепления.

Как правильно разобрать коробку передач ВАЗ 2110

1. Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
2. Ключом “на 17” отворачиваем болт крепления кронштейна подвески силового агрегата.
3. Головкой “на 13” отворачиваем шесть гаек крепления задней крышки картера.
4. Снимаем кронштейн.
5. Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, и снимаем ее вместе с уплотнительной прокладкой со шпилек.
6. Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
7. Накидным ключом “на 10” отворачиваем болт крепления вилки пятой передачи.
8. Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ВАЗ 2110
9. Бородком выправляем вмятины гаек первичного и вторичного валов
10. Головкой “на 32” с мощным воротком отворачиваем гайки валов.
11. Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи. Вынимаем вилку включения пятой передачи.
12. Снимаем скользящую муфту синхронизатора со ступицей. Снимаем блокирующее кольцо синхронизатора. Вынимаем упорную пластину.
13. Сдвигаем ступицу внутри скользящей муфты Синхронизатора и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
14. Медным молотком наносим удар в торец первичного вала. В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее
15. Головкой “на 13” отворачиваем три пробки фиксаторов штоков переключения передач. Вынимаем из гнезд пружины и шарики фиксаторов.
16. Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
17. Снимаем упорную пластину. Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи. В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника и спрессовываем втулку шестерни и упорную шайбу.
18. Двумя отвертками разводим стопорное кольцо на первичном валу и снимаем его. Таким же образом снимаем стопорное кольцо со вторичного вала
19. Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
20. Головкой “на 13” отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления.
21. Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки и снимаем его.
22. Накидным ключом “на 10” отворачиваем болт крепления вилки включения I-II передач к штоку. Приподнимаем шток вверх и выводим вилку из зацепления. Накидным ключом “на 10” отворачиваем болт крепления вилки включения III-IV передач к штоку. Отверткой выводим шток из механизма выбора передач.
23. Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
24. Поворачивая шток включения V передачи, выводим его из механизма выбора передач. Вынимаем ось промежуточной шестерни заднего хода.
25. Вынимаем промежуточную шестерню заднего хода. Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.
26. Вынимаем дифференциал в сборе.

    Процесс ремонта коробки передач ВАЗ 2110

27. Головкой “на 10” отворачиваем три болта крепления механизма выбора передач и снимаем его.
28. Головкой “на 10” отворачиваем установочный болт рычага выбора передач. Снимаем рычаг выбора передач со штока.
29. Поддев отверткой, снимаем защитный чехол штока со втулки. Вынимаем шток выбора передач.

Теория работы коробки передач

На данный момент все современные КПП оснащаются синхронизаторами, которые являются важными элементами коробки. Суть работы синхронизаторов в том, что они уравнивают работу валов коробки.

Каждый водитель, при переключении со второй передачи на первую, сталкивался с ситуацией, когда чувствовалось какое-то препятствие. Что мешает включить первую передачу во время движения. Это и есть синхронизатор.

Если у Вас достаточно новая коробка, то при переходе с повышенной на пониженную передачи в такую ситуацию Вы не попадете. Переключение будет осуществляться без проблем. Проявляется это по мере эксплуатации и износа компонентов агрегата.

Смотрите видео об устройстве и принципе работы КПП:
