Самостоятельный ремонт трамблера (датчик Холла)

FAQ VW Audi Skoda Seat

Информация применима для ремонта многих автомобилей

Идея не нова, и не моя — но решил показать в картинках. Бывает случается, что перестает нормально работать Датчик Холла — тогда авто может либо вообще не заводиться, либо заводится по настроению и работает как попало с перебоями (то есть искра, то нет). Починить его можно очень дешево (менее 1$ стоит чип).

Снятый датчик с 5-цилиндровых двигателей Audi 2,0 … 2,3 (этот конкретный датчик с Audi 100 С4, двигатель AAR) выглядит так:

Чтобы проверить его — нужно подключить к красному проводу +12 АКБ, к коричневому — «-«, а между зеленым и красным — мультиметр в режиме измерения постоянного напряжения (DC) (либо светодиод, который будет загораться и гаснуть). При это на мультиметре будет показывать около 12в, а при перегораживании зазора между магнитом и датчиком металлической пластиной — 0в. Причем даже если постукивать по датчику — все должно стабильно срабатывать. Неисправные будут либо вообще не срабатывать, либо зависеть от удара по ним и включаться через раз. Неисправный датчик подлежит замене.

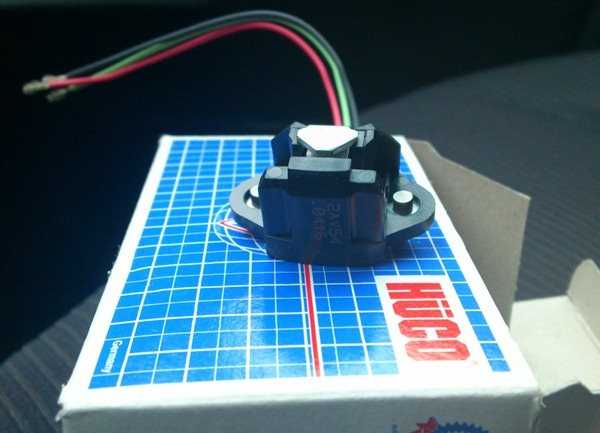

Можно купить новый датчик в сборе, который идеально встанет Huco 13 8156

— но ценник его выше цены нового трамблера в сборе (китайского правдаPatron P41-0002 ) — а это не очень обрадует. Нужно дешевое решение и оно есть.

Шторка просто сидит на зубчиках. Увидеть, как это все выглядит можно ниже:

К слову, почему-то шторку набить на ее прежнее положение до конца не удалось, она где-то на 0,3-0,4мм не забилась почему-то. Это не влиет на работу, датчик итак срабатывает, но все же лучше сначала пробовать выбить штифт, а если уже не идет — то только тогда оставлять штифт на месте и сбивать вал от шторки.

Пластина с датчиком в руках — срезаем ножичком провода:

Затем закрепляем пластину в тисках — и высверливаем старый ДХ. Пластик легко просверлит и простое сверло, а когда дойдет до чипа — сверло затупится и не помешает иметь какие-нибудь насадки или сверла из более крепкого металла. Я смог глубоко засверлиться только верхней насадкой):

Важно дойти до той глубины, когда новый чип будет напротив магнита. Вот такое дупло я продолбил:

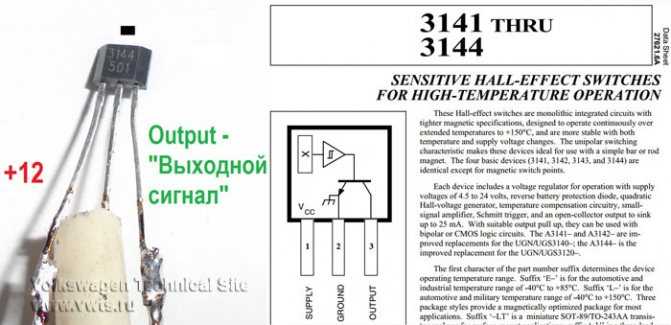

Что косаемо самого чипа, то в радиодеталях купил датчик холла с артикулом «3144» (еще можно «SS441A», наверное и другие). Его внешний вид и распиновка вот:

Проверить можно также (как описано выше) поднося и отводя магнит. Припаиваем соответственно распиновке провода (+термоусадка):

И запихиваем ДХ в его дупло (стороной с надписями «3144» — ближе к магниту):

Залил российской обычной эпоксидкой — она хорошо его удержит и изолирует от влаги:

Проводки укладываются под защитный пластик. В фишке чуть подмазал герметиком — чтоб проводки не «съезжали» и держались в фишке:

«Подсказка» от VAGa, где также указана распиновка:

Ну и далее сборка:

Под шторкой еще лежит тонкая шайба:

Набил шторку:

Как воткнуть трамблер в мотор и настроить УОЗ без стробоскопа написано здесь.

У меня есть и трамблер с исправным оригинальным ДХ — но решил восстановить вышедший из строя прошлый давнишний трамблер — и это удалось. Работает отлично, стоимость чипа меньше 1$ — то, что надо для наших дешевеющих в $$$$ авто На этом ДХ с радиодеталей и езжу. Пишите дополнения и о своем опыте применения.

Продолжение и все обсуждения отчета здесь

Спасибо: Jurik-11

Как здесь найти нужную информацию?Расшифровка заводской комплектации автомобиля (англ.)Расшифровка заводской комплектации VAG на русском!Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Температуры охлаждающей жидкости

Соответствие сопротивления и напряжения ДТОЖ Датчик температуры охлаждающей жидкости в Ауди 80 б3 или б4 позволяет производить мониторинг температуры рабочей жидкости в охладительной системе. Если ДТОЖ выходит из строя, водитель может столкнуться с проблемой завышенной температуры, этот параметр выводится на контрольный щиток. При этом по факту температура двигателя будет нормальной.

Проверка датчика производится с учетом данных в таблице соответствия:

1. Сначала убедитесь в том, что напряжение регулятора соответствует температуре, для этого вам понадобится термометр.
2. Запустите мотор, прогрейте его. При прогреве силового агрегата уровень напряжения в работоспособном устройстве должен снижаться. Полученные данные сверьте с таблицей.
3. Как правило, причина неисправности заключается в том, что уровень выходного сопротивления меняется вне допустимых пределов. В нормальном режиме показания устройства должны составлять 2 вольта на холодном моторе, и около 0.5 вольт на прогретом агрегате. Если же ДТОЖ работает некорректно, то показания могут составлять 1.5 вольта на не прогретом ДВС и 1.25 вольта на горячем. Соответственно, такая проблема может стать причиной затрудненного пуска силового агрегата, а двигатель при этом будет работать на слишком обогащенной топливной смеси.

Проверка датчик Холла

На сегодня существует несколько наиболее распространенных методов проверки ДХ. Перечислим наиболее популярные и простые для домашнего применения:

• создание имитации наличия контроллера;
• проверка мультиметром, тестером;
• проверка заменой на заведомо рабочий датчик;
• на сопротивление.
• Проверка датчика Холла осциллографом

Рассмотрим подробнее каждый из способов.

Создание имитации ДХ

Этот способ наиболее простой и подходит, если питание на зажигание поступает, а искра не появляется. Для этого необходимо снять с трамблера трехштекерную колодку. Затем включается зажигание и замыкается куском проводника второй и третий контакты – «минуса» и сигнал. Если во время таких манипуляций на центральном проводе катушки зажигания будет искра, то необходимо заменить датчик, этот вышел из строя.
Стоит отметить, что для выявления наличия искры высоковольтный провод необходимо зафиксировать возле массы.

Проверка исправности мультиметром

Схема подключения

Это наиболее простой и распространенный способ диагностики для домашнего использования. Для этого переключатель мультиметра нужно перевести в положение вольтметр, измерение напряжения. Затем при помощи щупов померить напряжение на выходе датчика. На исправном датчике показатель напряжения должен быть в пределах 0.4 – 11 В.

Замена на исправный

Способ простой и не требует от автовладельцев наличия знания в области электрики. Можно приобрести новый в магазине или попросить на время у знакомых, главное, чтобы датчики были идентичны. Если машина заработала нормально и пропали признаки неисправности, значит Ваш датчик пришел в негодность.

На наличие сопротивления

Схема

Также относится к очень распространенному методу, но немного посложнее. Потребуется соорудить простенький прибор. Для него нужно взять резистор сопротивлением 1 кОм, светодиод и немного гибкого провода. К одной ножке светодиода припаивается провод удобной для работы длины, на вторую резистор, а к нему такой же кусок провода.

Затем отсоединяется крышка распределителя, отключается трамблер и штекерная коробка. Следующий шаг – проверка электрической цепи. Для этого щупы мультиметра подключаются к клемме 1 и 3 и поворачивается ключ зажигания. Если все работает нормально, то на дисплее мультиметра должно быть значение 10 – 12 вольт.

Затем на те же клеммы подключается собранный ранее прибор. Если полярность правильная – загорится светодиод. Если он не светится, нужно провода переставить на местами на контактах.

Дальнейшие действия:

• провод первой клеммы оставляем на месте;
• провод третьей клеммы перебрасываем на вторую;
• стартером прокручиваем распредвал.

При проворачивании вала светодиод должен замигать. Если этого не произошло, значит датчик Холла неисправен. Стоит отметить, что проверка датчиков проходит одинаково на любых автомобилях, как отечественных производителей, так и зарубежных. Разница может заключаться только в расположении деталей под капотом.

Проверка ДХ осциллографом

Провести диагностику датчика Холла можно при помощи осциллографа, снимаем осциллограмму напряжения и если есть перебои или вообще отсутствуют импульсы, бракуем ДХ. Но этот метод требует наличие специализированного оборудования которое не целесообразно покупать для домашнего использования.

Проверка датчика Холла на таких автомобилях как ВАЗ 2106, 2107, 2109, а так же Пассат б3 и Ауди 80 абсолютно одинакова.

Регулятор холостого хода для AUDI 80 (B2, B3, B4)

Вторая часть — датчик холостого хода, расположен на конце выдвигаемого штока, состоит из двух упругих пластин внутри штока и толкателя на конце штока. При полностью отпущенной педали газа привод дроссельной заслонки упирается в этот самый шток, замыкая тем самым упругие пластины.

Мозг понимает, что установлен режим ХХ, и устанавливает соответствующий режим работы двигателя. При отсутствии такого сигнала начинаются вышеописанные проблемы. Проверить работоспособность датчика ХХ очень просто — мультиметром проверяете есть ли контакт между соответствующими контактами на штекере регулятора при нажатии на шток — вот и.

Если контакты не замыкаются — читайте. В интернете можно найти множество советов, как вылечить заболевший регулятор датчик холостого хода.

Все они сводятся к одному — нужно разобрать устройство, почистить контакты и работоспособность восстанавливается. Вот эти контакты нужно аккуратно вытащить показаны стрелочкой, плохо видно, но можно рассмотреть и почистить. Если хотите, подробности найдете сами, здесь речь пойдет о другом. А именно о том, что такая операция проводилась нами неоднократно на оригинальных и не очень регуляторах датчиках ХХ Ауди Вот только результат оказывался очень недолгим — неделя, в лучшем случае месяц.

Так как покупать очередной регулятор датчик ХХ для Ауди80 смысла мы не видели, особенно в свете надвигающегося финансового кризиса, то решили найти настоящую причину неисправности этого хитрого девайса. Итак, наш вывод — чистка контактов совершенно не причем. Полный разбор устройства показал следующее: на конце штока расположен подпружиненный толкатель, который и нажимает на упругие пластины, расположенные внутри штока, замыкая тем самым контакты.

Audi 80 B4 проблема с холостым ходом

В самом сердце толкателя находится пластмассовый стерженёк, виновник всех наших несчастий отмечен стрелочкой. Предполагаем точных измерений мы не проводиличто от постоянных нагрузок газ нажать- сбросить он просто напросто слегка деформируется, сплющивается.

Банально становится короче и не достает до контактов должным образом. Вот и.

ВИДЕО: Как снять и разобрать РХХ Регулятор холостого хода Пассат Б3

Лечится тоже очень просто, не надо не снимать регулятор датчик ХХ Ауди 80 с автомобиля, ни разбирать. Подпружиненный толкатель на штоке крепится с помощью резьбы. Соответственно достаточно слегка крутануть его, выбрав тем самым ненужный зазор до появления устойчивого контакта, и работоспособность устройства волшебным образом восстанавливается.

Двигатели 90, л.с.

И не надо ничего разбирать и покупать. Последний совет: в этом месте резьба завальцована, поэтому если руками сложно провернуть — воспользуйтесь пассатижами

Для пущей важности мы опять завальцевали резьбу в новом положении, что само по себе не проворачивалось

Отчет о диагностике и регулировке двигателя Ауди 80 1,8 PM моновпрыск читайте. Интересно почитать Ремонт регулятора датчика ХХ ауди 80 Как победить стук задней подвески Ситроен С4 Типичные неисправности видеорегистраторов Как вернуть видеорегистратор продавцу Что такое очки водителя Как мы покупали видеорегистраторы в Китае Как мы разбирали видеорегистратор Как мы боролись с вирусами Как мы ремонтировали Datacam DOD F Плохо Отлично.

Инструкция по проверке

Теперь мы расскажем вам, как произвести проверку датчика Холла. Если вы зафиксировали симптомы поломки устройства и думаете, что именно оно является причиной нестабильной работы мотора, то следует сделать проверку элемента. Ниже представлена инструкция по проверке. Если вы хотите все сделать правильно, то необходимо придерживаться действий, указанных ниже:

1. Для начала необходимо выкрутить из места установки свечку зажигания. Сделав это, отсоедините центральный провод на трамблере. Затем возьмите выкрученную свечку и вставьте ее одним концом в провод трамблера. Другой конец киньте на «массу» к мотору. Затем прокрутите мотор стартером. Если в этом случае искра не появилась, то далее проверяем сам датчик Холла.
2. С трамблера необходимо демонтировать жгут с проводами. Затем включите зажигание, вам потребуется измерить напряжение между двух контактов. Показатель напряжения не должен превышать 9 Вольт.
3. В том случае, если с напряжением все в порядке, то необходимо выполнить следующие действия. Включите зажигание, а затем дополнительным проводом попытайтесь закоротить центральный контакт фишки устройства на один из боковых контактов. Сделав это, должна появиться искра на свече, а также вы должны услышать звук форсунки — негромкий щелчок. Если форсунка нормально щелкает, без прерываний, а искры нет, то это значит, что у вас определенные проблемы в работе двигателя, но сам Датчик Холла находится в рабочем состоянии.

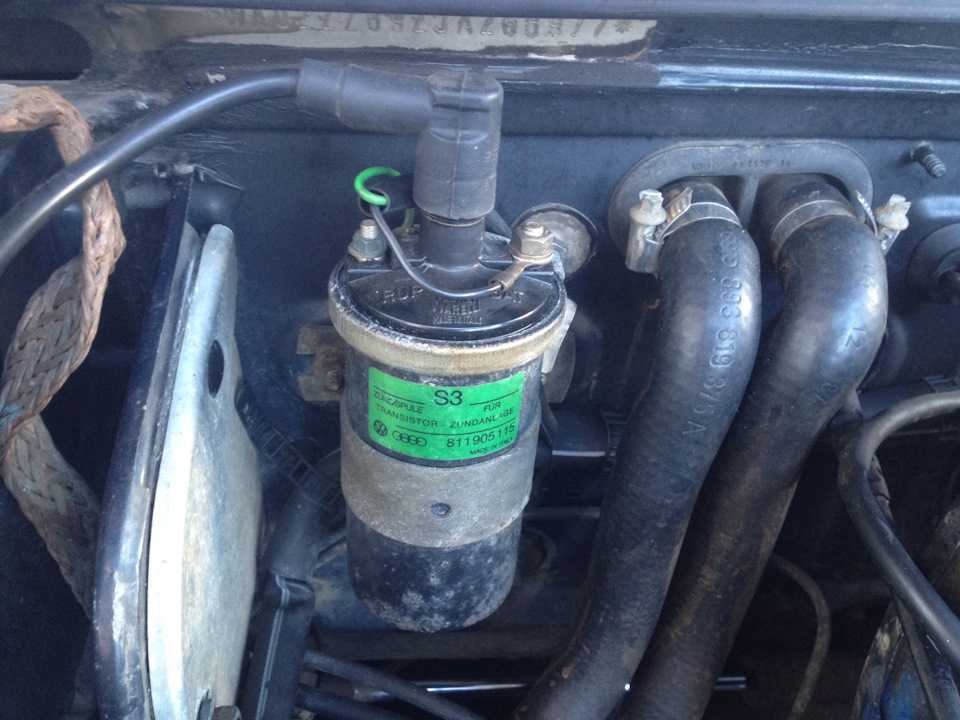

4. Теперь вам нужно надеть обратно провод на трамблер и произвести диагностику катушки зажигания. На этой катушке расположен разъем на три гнезда, а также к ней подходит минусовой провод. Учтите: боковые гнезда в разъеме представляют собой «минус» и «плюс», а в центре установлен сигнальный контакт, связующий датчик Холла с электронным блоком управления. Демонтируйте данный разъем с самой катушки. Затем вам нужно выяснить, какой из двух боковых контактов является «плюсом», а какой — «минусом». На плюсовой контакт нужно подать напряжение с аккумулятора, а центральное гнездо необходимо закоротить на «минус». Если на свече зажигания появилась искра, то нужно менять сам датчик. Если искры нет, то следует заняться ремонтом катушки зажигания или коммутатора.
5. Возможно, при отсутствии искры к вашему устройству не поступает ток с коммутатора. Чтобы понять, действительно ли это правда, вам понадобится вольтметр и набор отверток. Для начала отключите разъем устройства. Возьмите один провод от вольтметра и подключите его к плюсовому контакту. В этот момент на экране вольтметра должны появиться цифры, соответствующие показателю напряжения — 10-12 Вольт. Если напряжение в норме, то коммутатор в вашем Фольксваген Пассат Б3 полностью рабочий. Если же напряжения нет, то следует проверить электрическую цепь, которая идет от ЭБУ к самому устройству. Принцип работы проводки ничем не отличается от проверки проводов в быту. Возьмите вольтметр и подключите один его провод к одному концу цепи, а второй — к другому. Если и в этом случае вольтметр не покажет напряжение на участке цепи, то необходимо заменить сам провод, он может быть перебит.

Принцип работы в системе электро-зажигания Ауди 80 б4

Под трамблером установлен датчик Холла, к которому и идет напряжение. Данный датчик выступает руководящим проводом, который дает импульс на ЭБУ. С электронного блока управления поступает регулировка и нужные запоздания, с использованием считанных данных с других датчиков двигателя, на коммутатор, который расположен рядом с катушкой зажигания. Коммутатор выступает в роли транзистора. При подаче напруги на коммутатор закрывается или раскрывается цепочка, в следствии на катушку поступает напряжение и образуется искра.

Необходимо каждую операцию проводить, когда зажигание включено. Замеры делаются мультиметром.

Обследование коммутатора

Данный прибор достаточно часто ломается. Поэтому необходимо протестировать как сам коммутатор, так и его управление. Прежде всего, необходимо снять крышку и измерить наличие прохождения сквозь него напряжения. Замерять нужно на убранной крышке.

Прислоняем щупы к крайним ножкам. Значение должно быть близким к напряжению аккумулятора , т.е. около 12 В. В случае отсутствия напряжения, наибольшей вероятностью проблемы будет в контактируемом блоке замка зажигания или в проводке, которая подводится к нему.

Далее производим проверку прохождения напряжения сквозь коммутатор ЭБУ. На снятой крышке, щупы мультиметра прислоняем, к двум крайним ножкам и прокручиваем стартер. В ходе этих действий на приборе должно появляться напряжение.

В случае, когда напряжение присутствует, то тестируем дальше сам коммутатор. Необходимо надеть на него крышку, снять резинку для уплотнения и используя простой провод при включенном зажигании даем на вторую клемму 12в с аккумулятора. В это же время электропровод высокого напряжения с катушки необходимо другим краем приложить в любую область кузова. В тот час, в который будет происходить подача напряжения, вынуждена появиться искра. Так мы импровизируем процесс действия сигнала ЭБУ и работу устройства Холла, и тогда прямиком, откидывая все, поступает руководящее напряжение.

В случае отсутствия искры, необходимо заменить коммутатор на рабочий.

Методы проверки

Можно применить несколько методов диагностики датчика, расположенного на трамблере.

В зависимости от имеющихся средств и возможностей, автомобилист может своими руками проверить текущее состояние контроллера Холла, оценить его работоспособность и принять соответствующее решение о замене.

Как только вы заметили один или несколько из представленных симптомов, стоит взяться за проверку. Делать ее можно несколькими способами. Предлагаю рассмотреть их отдельно.

Клин клином

Самый простой и эффективный метод, который не потребует от вас вооружаться тестером или мультиметром. Но потребуется заведомо исправный аналогичный датчик Холла.

Суть диагностики до безобразия простая. Вы снимаете старый контроллер, устанавливаете на его место новый. Если после проведенной манипуляции симптоматика проходит и работа двигателя нормализуется, тогда просто оставляете новую деталь на месте. Если вы брали ДХ у товарища или соседа по гаражу, снимаете девайс, благодарите, и идете в магазин автозапчастей.

Вольтметр и мультиметр

Используя вольтметр или классический тестер, вам не составит труда проверить состояние устройства.

Думаю, тестером умеет пользоваться каждый автомобилист. Задача заключается в том, чтобы сделать замеры напряжения на выходе датчика.

Если ДХ находится в исправном состоянии, тестер выдаст значения в диапазоне 0,4-11 В.

Ровно точно так же применяют универсальный мультиметр. Нужно лишь выбрать на нем режим вольтметра.

Имитация датчика

Достаточно интересный и эффективный метод. Но тут придется немного поработать своими руками.

Принцип имитации заключается в следующем. Сначала извлеките из ДХ колодку, на которой идет 3 штекера. Далее запустите зажигание на автомобиле, после чего соедините 3 и 6 выходы между собой.

Если при такой манипуляции появилась искра, то вероятнее всего ДХ вышел из строя.

Без тестеров

Когда тестеры отсутствуют, проверку можно выполнить несколько иным методом.

Тут требуется провести пошаговые манипуляции:

• подключается свеча зажигания к выводу провода от катушки;
• соединяется резьбовая часть свечи с массой;
• демонтируется каретка с датчиком;
• подсоединяется разъем;
• включается зажигание;
• металлическим предметом проводится возле датчика;
• при появлении искры на свечке ДХ исправен.

Только будьте предельно осторожными, занимаясь своими руками подобными манипуляциями.

Самодельный тестер

Из практически подручных материалов можно собрать аналог тестера.

Устройство для проверки состоит из обычного светодиода, сопротивления на 1 Ом и двух отрезков гибкой проводки, которые нужно припаять к ножке.

К 1 и 3 клеммам штекерной коробки ДХ подсоединяются провода. При правильно выбранной полярности светодиод должен загореться. Если нет, попробуйте поменять местами. Теперь нужно сделать следующее:

• первый провод на первой клемме остается на месте;
• на вторую клемму подключается провод с третьей клеммы;
• поворачивается распредвал (с помощью стартера или вручную);
• отслеживается поведение диода.

Если диод начнет моргать, тогда с датчиком зажигания все хорошо, и менять его нет никакой необходимости.

Методов проверки действительно достаточно много. Выбирайте на свой вкус.

А вам когда-то приходилось проверять датчик Холла? Какие способы диагностики вы использовали и какой получили результат?

Подписывайтесь, оставляйте комментарии, задавайте вопросы и не забывайте рассказывать о нас своим друзьям!

Датчик холла и другие причины: нет искры на Ауди 80 б4?

Проверку свечей на Audi 80 можно выполнить следующими способами:

1. Проверка «на искру». Выкрутив свечку, необходимо надеть на нее высоковольтный провод и прислонить к двигателю. Проверка на наличие искры, происходит, когда прокручивается стартер.
2. При помощи мультиметра. Данный метод поможет определить только исправность проводов. Суть заключается в измерении сопротивления. В случае, когда показатель ниже приемлемого значения, то провод вышел из строя и необходимо произвести замену.
3. Специальным проверочным пистолетом. Этот прибор с виду похож на стенд испытания свечек под давлением. Для проверки необходимо вставить деталь в посадочное место и накрыть крышкой. Далее нажимаем на кнопку. В случае сигнала лампочки указателя на приборе и появления искры на электроде можем сделать вывод, что свеча в исправном состоянии.
4. С использованием пьезоэлемента. Данный механизм можно изготовить самостоятельно с использованием пьезомодуля с зажигалки. Данный прибор прижимаем к свечке, а идущий проводок прикручиваем к ее наконечнику. Нажимаем на кнопку. В случае не прохождения искры, заменяем свечу.
5. По очереди снимать провода. Данный метод заключается в том, что нужно по очереди отключать провода, идущие от свечи к прерывателю-распределителю. Прежде чем снимать бронепровод, необходимо прислушаться к звуку двигателя и запомнить его. После отсоединения провода со свечи зажигания слушаем звучание мотора еще раз. Сравниваем первое и второе, если звучание не изменилось, то нашлась неисправная свечка.

Уровня топлива

Предназначение контроллера уровня топлива заключается в мониторинге объема горючего в баке. Соответствующие показания об уровне топлива передаются на приборную панель. Если ДУТ выходит из строя, водитель не сможет точно узнать, сколько горючего осталось в баке и когда нужно заправлять машину.

1. Регулятор температуры хладагента

2. Контроллер уровня горючего

3. Датчик Холла для Ауди 80

Один из вариантов диагностики устройства — замер уровня сопротивления цепи, для этого к контактам детали нужно подключить омметр и считать показания. Если они не соответствуют норме, это говорит о выходе из строя регулятора. Как вариант, можно полностью слить горючее из бака и доливать его понемногу. После каждого доливания нужно следить за тем, как изменяется сопротивление устройства.

Что касается других устройств, таких как датчик Холла или датчик холостого хода, то они проверяются аналогичным образом. Нужно проверить целостность контроллера, качество его подключения в бортовой сети, целостность цепи. Если не работает РХХ, об этом водитель сможет узнать по плавающим оборотам двигателя на холостом ходу, а также по повышенному расходу горючего.

Давления масла

Датчик давления масла предназначен для контроля этого параметра в системе смазки. Если на приборной панели загорается индикатор низкого давления моторной жидкости, это может свидетельствовать как о проблемах в системе, так и о неработоспособности устройства. К примеру, уровень масла может быть слишком низким.

Для диагностики приготовьте тестер (мультиметр), сам регулятор, а также насос с манометром. Щупы тестера подключаются к устройству, а сам мультиметр ставится в режим провзона проводки. Диагностика должно показать нулевое сопротивление, после чего с помощью насоса необходимо сделать качек. В этот момент мультиметр должен показать, что цепь разорвалась, а на его дисплее должен появиться значок бесконечности. Если это так, то контроллер рабочий и менять его не нужно.
