Распространенные неисправности ЭСУД и рекомендации по их устранению

Коды ошибок DF001, DF002 — нарушение работы датчика температуры воздуха

Следует проверить целостность соединений датчика, замыканий на цепь питания и «массу» и сам датчик.

Код ошибки DF038 — ошибка работы ЭБУ

Проверяют на соответствие программное обеспечение ЭБУ и сам ЭБУ (аппаратная часть, лучше методом замены заведомо исправным).

Коды ошибок DF040 – DF043 — ошибка соответствующих форсунок

Проверяют целостность соединений, возможные замыкания в цепях и работу форсунок.

Код ошибки DF082 — ошибка управляющего датчика Проверяют возможные замыкания и состояние соединителей и электропроводки датчика, а также работоспособность датчика методом замены.

Код ошибки DF123 — пропуски воспламенения смеси Проверяют работу форсунок, свечей зажигания, катушки зажигания и т.д.

Код ошибки DF232 — ошибка датчика давления хладагента

Проверяют целостность соединений, возможных замыканий, работу датчика.

Код ошибки DF336 — нарушение датчика положения коленчатого вала

Проверяют возможные замыкания и состояние соединений, надежность крепления датчика и его работоспособность.

Код ошибки DF360 — ошибка РХХ

Проверяют работу РХХ и его цепей, надежность крепления к патрубку.

Код ошибки DF394 — ошибка каталитического нейтрализатора.

Проверяют герметичность системы выпуска отработанных газов, производят визуальный контроль конструкции катализатора, проверяют расход моторного масла и охлаждающей жидкости. Вероятнее всего, что катализатор вышел из строя по причине некачественного топлива.

Инструкция по установке

Нужно снять комбинацию приборов.

Снятие

1. Снять декоративные накладки 1 и 4, преодолев усилие фиксаторов.

Снятие козырька комбинации приборов:

1. левая накладка;
2. винт крепления козырька комбинации приборов;
3. козырек комбинации приборов;
4. правая накладка.

2. Отвернуть два винта 2 крепления козырька комбинации приборов и снять козырек 3, преодолев усилие фиксаторов (ключ Torx T20).

3. Отвернуть четыре винта 1 крепления комбинации приборов и извлечь комбинацию приборов из панели приборов (ключ Torx T20)).

Снятие комбинации приборов:

1. винт крепления комбинации приборов;
2. комбинация приборов.

4. Отсоединить две колодки 1 жгута проводов панели приборов от комбинации 2 приборов.

Отсоединение колодок жгутов проводов:

1. колодка жгута проводов панели приборов;
2. комбинация приборов.

Подключение

Нам нужна чёрная колодка. А в ней зелёный провод. На рисунке он третий справа в нижнем ряду.

Приматываем к нему кусок провода из комплекта с моталкой и прячем в удобное место, предварительно обжав на конце комплектное гнездо типа «МАМА»

Влияние АБС

Если автомобиль оборудован системой АБС, то она будет нам мешать и блокировать работу моталки. Чтобы устранить помеху, нужно на время работы с пробегом, удалить предохранитель АБС. На рисунке ниже он F15

источник

Как отключить ABS

Отключение, предусмотренное производителем, потребует лишь нажатия кнопки на приборной панели автомобиля.

Что потребуется

Для обесточивания антиблокировочной системы необходимо получить доступ к блоку предохранителей. Для того, чтобы избавиться от срабатывания лампочки ошибки АБС, понадобится пятиконтактное реле, которое можно приобрести в любом магазине радиотоваров или автомагазине.

Пошаговые действия

Последовательность действий при обесточивании системы АБС выглядит следующим образом.

1. Нужно открыть блок предохранителей, расположенный в салоне под рулевой колонкой или моторном отсеке рядом с аккумулятором. Узнать, где конкретно расположен предохранитель ABS, можно в руководстве по пользованию автомобилем.
2. Нужно отсоединить клеммы предохранителя и вынуть его из посадочного гнезда. После этого антиблокировочная система будет обесточена.

Чтобы избавиться от раздражающих сигналов, придется обесточить и лампочку оповещения о некорректной работе системы. Для этого придется совершить следующие действия.

1. Открутить монтажный блок предохранителей и снять его нижнюю крышку.
2. Найти провод, ведущий к снятому предохранителю, разрезать его и зачистить концы.
3. Провод, ведущий на массу, нужно присоединить к контактам 85 и 86 пятиконтактного реле. Провод, идущий от предохранителя, присоединяется к контакту 30. Контакт 88 присоединяется к АБС с помощью заранее приготовленного и обжатого клеммой провода.
4. Затем провода устанавливаются в колодку реле.

Такая схема избавит автомобиль не только от работы самого АБС, но и от раздражающей сигнальной лампочки.

Возможные проблемы и нюансы

В отдельных случаях отключение антиблокировочной системы действительно укорачивает тормозной путь автомобиля. Однако это не означает, что повышается безопасность движения. ABS последних поколений также отвечают за распределение тормозных усилий по осям при стандартном торможении, заменив в этом деле стандартные механические регуляторы.

Методы диагностики

Существует два способа распознать ошибки на ларгусе. Каждая процедура имеет свои плюсы и минусы.

Снятие

Далее представлены только самые распространенные коды неисправностей, встречающиеся при диагностике автомобиля.

Воздушная магистраль (Р0000-0100)

С помощью этих программ Вы сможете провести полноценную диагностику Вашего автомобиля используя elm327 адаптер и Ваш смартфон или планшет на базе android. Эти elm327 программы для android поддерживают как bluetooth, так и wi-fi адаптеры. Вместе с описанием программы есть ссылка на скачивание программы с официального сайта Google Play, поэтому Вы можете быть уверены в безопасности Вашего устройства. Так же Вы можете установить её просто набрав название программы в поиске Google Play Вашего устройства.

Torque

Самая популярная elm327 программа для android. Универсальная и очень функциональная, отлично работает со всеми марками автомобилей. Есть бесплатная и платная версия программы, отличающиеся по функционалу.

Работает с адаптерами: Bluetooth, Wi-Fi

OpenDiag Mobile

Очень удобная программа для диагностики автомобилей Российского производства с отличными возможностями. OpenDiag Mobile — бесплатная и имеет понятных русский интерфейс.

Работает с адаптерами: Bluetooth, Wi-Fi, USB

ScanMaster Lite

Отличная универсальная программа подходящая для огромного количества марок. Есть русский интерфейс и необходимый набор функций. Программа ScanMaster Lite — определённо из разряда рекомендованных.

Работает с адаптерами: Bluetooth, Wi-Fi

DashCommand

Так же достаточно неплохая и популярная программа с хорошим набором функций и поддержкой множества авто. Из минусов стоит отметить отсутствие русского интерфейса.

Работает с адаптерами: Bluetooth, Wi-Fi

OBD Авто Доктор

Универсальная elm327 программа с русским интерфейсом и неплохим набором для проведения диагностики. Есть две версии: бесплатная и платная, как обычно, в бесплатной слегка урезан функционал.

Работает с адаптерами: Bluetooth, Wi-Fi

ELMScan Toyota

Эта программа для владельцев автомобилей Toyota и Lexus всех рынков. Приложение достаточно мощное, на русском языке. В бесплатной версии набор продвинутых функций урезан достаточно сильно.

Работает с адаптерами: Bluetooth, Wi-Fi

EconTool for Nissan ELM327

Предназначена для автомобилей Nissan подключающихся по старому протоколу Nissan Consult, это примерно до 2008 года выпуска. Она представлена тут потому, что с этими автомобилями более популярные elm программы могут не работать.

Ошибки Ларгус: как посмотреть

После ремонта автомобиля можно скинуть коды самостоятельно и без сканера. Для этого потребуется полностью отключить питание от бортовой сети, подождать 15 минут и вернуть все на место.

Сброс будет выполнен, и система обнулится до нормального состояния.

Стандартные коды поломок Ларгуса можно считать самостоятельно. Для этого потребуется наличие диагностического сканера и первичных знаний принципа работы устройства.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Зашумел передний правый ступичный подшипник. Посерфил в инете и быстро нашел номер оригинала рено с АБС: 7701207677. Заказал. Цена 1150 р. В оригинальной упаковке Рено пришел подшипник SNR XGB41140, что в общем-то всем известно.

Один нюанс. Судя по постам драйвовчан ранее номер этого подшипника от SNR был XGB41140R00. Сейчас, как видно на фото, R00 в артикуле отсутствует.

В общем подшипник мне поменяли на СТО. И, …ять, загорелась лампа неисправности АБС на приборке. Загорелась сразу, когда поехал. И горит практически постоянно. Иногда тухнет. Изредка (при несильном торможении на малой скорости и при потухшей лампочке на приборке) пытается сработать АБС. Срабатывает криво с каким-то нетипичным треском и машину уводит в сторону. В общем ездить стало страшно. Хорошо хоть такие сработки АБС достаточно редки (раз в пару дней).

Пытался разобраться. Пока безуспешно. СТО-шники, менявшие подшипник — разводят руками. На другом СТО подключили к компу — ошибка «несоответствие согласования скорости колес». Выяснил, что в подшипнике с АБС стоит специальная магнитная лента, со встроенными магнитными метками, по которым датчик АБС определяет скорость вращения колеса. На подшипниках логанов до 2007 года было кажется 44 метки, на последующих — 48

При заказе важно не перепутать. Но на заказанном мной подшипнике должно быть 48 меток

Посчитал метки на старом подшипнике — вот его фото.

Их около 98 (возможна погрешность пару меток из-за спешки). В инете пишут, что цифру нужно делить на два — тогда получается 49. С учетом погрешности мой старый подшипник на 48 меток. В общем купил я тот, что надо.Да и как пишут коллеги по несчастью если бы это был другой пшп (с 44 метками), то проблема проявлялась бы на скорости больше 80 км/ч.

Кстати кто знает это нормально что на старом пшб так хорошо видны метки? Но новом их не видно.

Сегодня сам снял колесо и посмотрел на датчик АБС. Возможно проблема вот в чем.

С новым пшб продается новое кольцо с разъемом-креплением для датчика.

Кольцо мне поменяли, но датчик в нем болтается по вертикали и легко выдергивается при незначительном усилии. Подгибал скобу разъема — все равно крепко не держится. На втором колесе такого люфта у датчика нет. У меня уже есть и второй такой же новый подшипник с кольцом (взял про запас) и я сравнил разъемы на старом и новом кольце. Фото не сделал, но если смотреть со стороны разъема, то картина такая

То есть форма в разъеме на новом кольце трапецевидная, а не прямоугольная как на старом кольце и прямоугольный датчик в него плотно не садится. «Усики» скобы не могут жестко прижать датчик, который не закреплен нормально в посадочном месте. Из за этого, возможно, неправильно считывается скорость вращения подшипника.

Но это мои предположения. Чтоб их подтвердить надо перепрессовать пшп и поменять кольцо.

Кто-нибудь сталкивался с таким? Подскажите?

Всем удачи и четкого АБС.

Добавил пару фото старого и нового кольца с разъемом.

P.S. Был на СТО, хотел поменять кольцо, но СТО-шники сказали, что в результате распресовки подшипник рассыпется и его придется менять, чего делать не стал. Выяснили еще, что датчик не входит по длине в посадочное место, т.е. оно чуть короче, чем на старом кольце, потому датчик не фиксируется верхней скобой кольца. Плюс металл на новом кольце слишком мягкий, нормально не прижмешь датчик скобой.

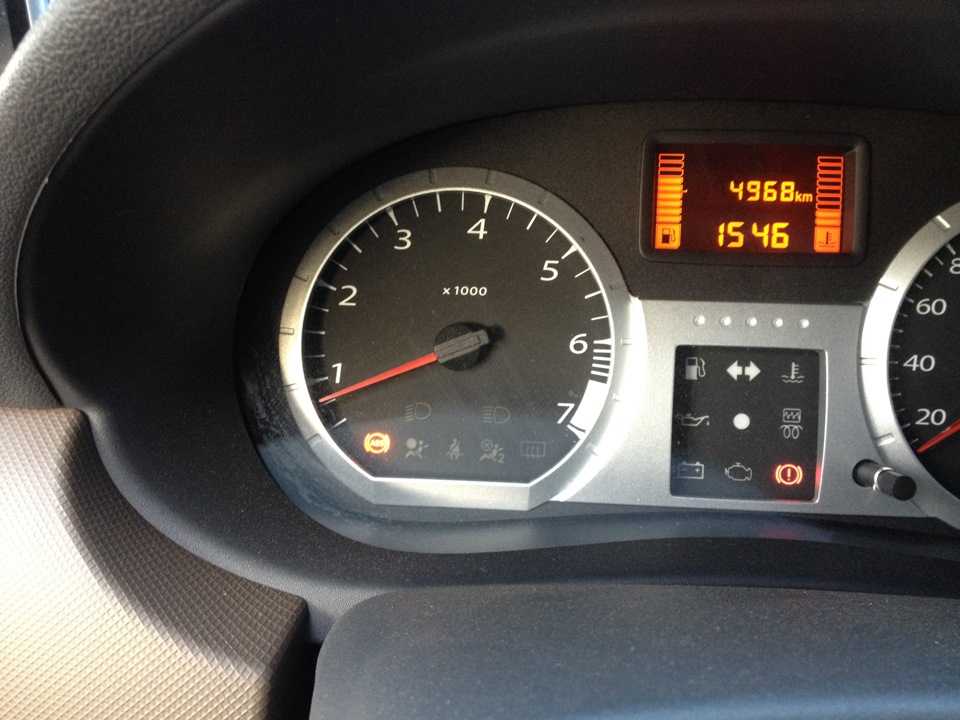

Короче проблему не решили. Лампа АВС на приборе так и горит. Правда теперь вообще не тухнет и АБС перестал работать совсем.

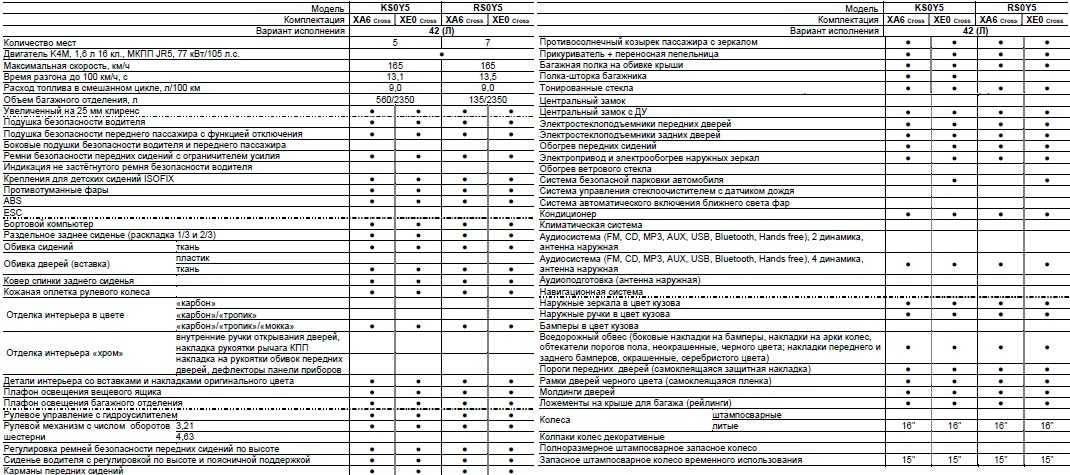

Современные машины производства АвтоВАЗ располагают к покупке умеренной стоимостью и неплохими эксплуатационными характеристиками. Однако за низкой стоимостью скрывается ряд нюансов. Коды ошибок Лада Ларгус – частый запрос в поисковиках, что говорит о недостаточной надежности бортовой электропроводки. У некоторых пользователей нет возможности каждый раз ездить на СТО и выплачивать долги автоэлектрикам. Далее указана последовательность действий при диагностике неисправностей и исчерпывающая расшифровка кодов ошибок автомобиля.

Сайт автоэлектрика. Практика ремонта, электросхемы и т.д.

Код Р1579 Система управления приводом дроссельной заслонки, адаптация положения нуля заслонки прервана в связи с внешними условиями

Код Р1578 Система управления приводом дроссельной заслонки, величина адаптации положения нуля вне допустимого диапазона

Код Р1579 заносится, если:

адаптация положения нуля дроссельной заслонки прервана в связи с некорректными внешними условиями. Сигнализатор неисправностей загорается через 5 c после возникновения кода неисправности. Описание проверок 1 С помощью диагностического прибора проверяется наличие кодов Р0112, Р0113, Р0116, Р0117, Р0118, Р2122, Р2123, Р2127, Р2128, Р2138. Если коды присутствуют, то поиск неисправности необходимо начинать с этих кодов! 2 Проверяется выполнение условий проведения адаптации нуля заслонки. Диагностическая информация При обнаружении неисправности Р1579 система управления двигателем будет работать в аварийном режиме до конца текущей поездки:

-электропривод дроссельной заслонки обесточен;

тест возвратной пружины;

проверку положения заслонки при обесточенном электроприводе;

адаптацию нуля положения дроссельной заслонки;

тест прямой пружины. Если контроллер новый (адаптация проводится в первый раз), то все вышеописанные процедуры выполняются сразу после включения зажигания в течение 1,5 секунд. Если контроллер был обучен ранее, то сразу после включения зажигания выполняется тест возвратной пружины. Остальные процедуры будут выполнены в течение следующих 30 секунд, если в это время не будет нарушено ни одно из условий:

двигатель не прокручивается

-автомобиль не движется;

-педаль акселератора не нажата;

-температура двигателя выше 5 °С и ниже 100 °С;

-температура окружающего воздуха выше 5 °С. Код Р1579 указывает на то, что первое обучение контроллера было прервано в связи с нарушением условий проведения адаптации (см. выше). Если электропривод дроссельной заслонки обесточен, с помощью прямой и возвратной пружин дроссельная заслонка удерживается в положении Limp home (6-7%).

Стандартные коды неисправностей Лада Ларгус в обычной или версии кросс можно считать самостоятельно или при помощи соответствующих специалистов. Бортовое оборудование просто обслуживать и ремонтировать.

В зависимости от способа диагностики, проблема может высвечиваться на дисплее приборки или на экране диагностического сканера. Шифровка информации также отличается.

Как механик диагностирует ошибку P2119?

Сначала механик подключит сканер OBD-II к диагностическому разъему автомобиля и считает все сохраненные данные и коды ошибок. Затем он очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P2119 сова. Если код ошибки появится снова, механик визуально осмотрит электрические провода и соединители и при необходимости отремонтирует или заменит все закороченные, оборванные, поврежденные или подвергнутые действию коррозии компоненты

Если проблема не решится, механик проверит работу, а также понаблюдает за показаниями датчиков положения дроссельной заслонки и педали акселератора в режиме реального времени, используя сканер. Если с датчиками все в порядке, механик проверит электродвигатель привода дроссельной заслонки, а также визуально осмотрит дроссельную заслонку на предмет засорения и наличия повреждений. Если проблему не будет обнаружено, механик проверит и при необходимости заменит модуль управления силовым агрегатом (PCM).

Распознаём проблему самостоятельно

Проверка автомобиля в автосервисе будет стоить определённых денег, но продиагностировать компьютерную систему можно самостоятельно. Такая диагностика может определить не только проблемы в работе двигателя, но и выявить другие неисправности автомобиля.

Удаление липовых ошибок

1. При выключенном зажигании зажмите кнопку сброса пробега автомобиля;
2. Удерживая кнопку, проверните ключ в состояние включения зажигания, но не заводите авто;
3. Через пять секунд после включения зажигания отпустите кнопку сброса пробега автомобиля;

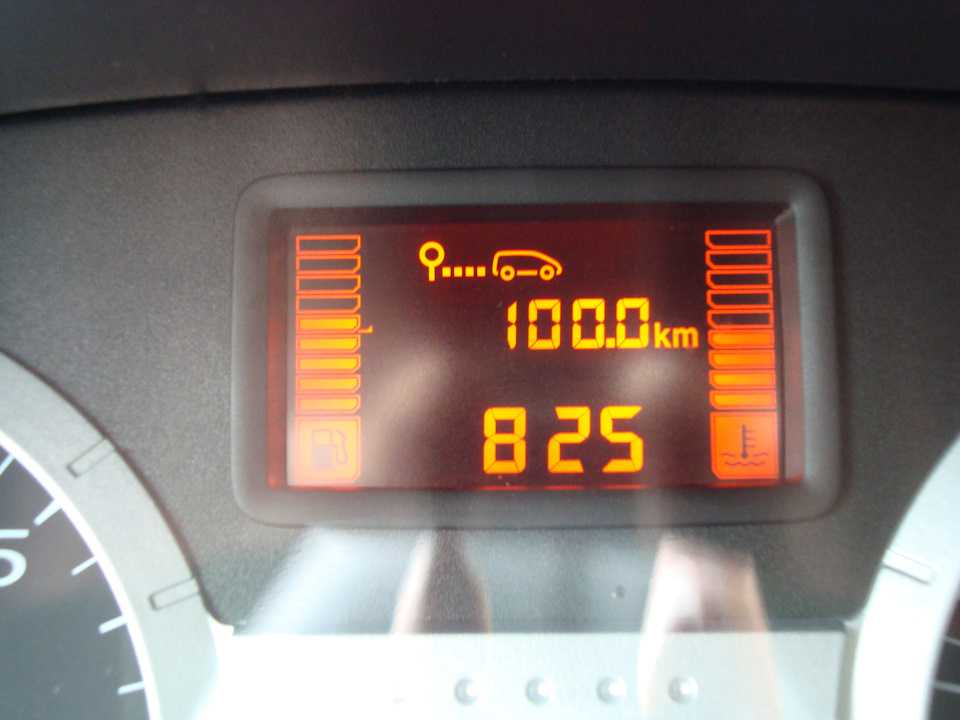

На панели приборов загорятся все знаки ошибок и предупреждений, стрелки спидометра и тахометра начнут безостановочно менять показатели, поднимаясь то вверх, то вниз. Такие действия обозначают готовность к тестированию и одновременно удаляют липовые ошибки. Если вы уверенны в том, что неисправности не существует, а произошёл очередной сбой, то на этом этапе, после того как стрелки тахометра и спидометра прекратили свои движения, можно выключить зажигание и попробовать завести автомобиль. Если панель ошибок чистая, то никаких действий можно не совершать, а если загорелся чек, то двигаемся дальше.

Диагностика существующих ошибок

Если всё таки есть место неким ошибкам в работе автомобиля, то необходимо, после совершения вышеуказанных действий, не выключая зажигание проделать следующие шаги:

1. Необходимо поменять положение рычага управления поворотниками или дворниками автомобиля, после чего компьютер покажет версию программного обеспечения бортового компьютера обозначенную словом «ver».
2. После появление версии программы, необходимо ещё раз поменять положение рычага и бортовой компьютер начнёт диагностику и выявление ошибок.
3. Если ошибки существуют, то бортовой компьютер покажет номер этих ошибок, обозначенных цифрами, буквами или комбинацией цифр и букв.
4. Расшифровать данные коды вы можете, позвонив в сервисный центр любого официального дилера ВАЗ и сообщив им код ошибки.
5. Также продиагностировать автомобиль можно самостоятельно с помощью мобильного телефона, используя недорогой диагностический адаптер elm327 bluetooth.

С данными о существующих проблемах вы можете обратиться в СТО и не переживать, что вам накрутят несуществующие. Диагностировать двигатель самостоятельно намного удобнее и практичнее, компьютерная диагностика в автосервисах покажет те же самые коды, что и ваш бортовой компьютер.

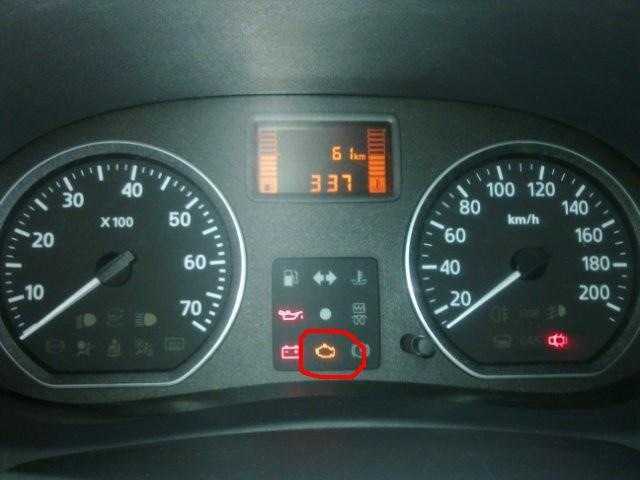

При возникновении ошибки CHECK автомобиля Лада Largus водителю стоит обратиться в сервисный центр или провести самодиагностику. Коды ошибок хранятся в памяти ЭБУД. Для выявления неисправности из памяти ЭБУ к диагностическому разъёму подключают сканер, включают зажигание и выполняют следующие операции:

— проверка наличия кодов неисправностей;

— контроль передачи данных с ЭБУ.

Коды неисправностей ЭСУД делятся на текущие и непостоянные. Текущие коды неисправности — это активные в данный момент неисправности, а непостоянные — не выявленные в данный момент неисправности, но зафиксированные системой ранее. В таблице ниже приведены основные коды неисправностей ЭСУД.

Код ошибки

Возможный проблемный узел или цепь

DF001

Цепь датчика температуры охлаждающей жидкости

DF002

Цепь датчика температуры воздуха

DF022

Цепь сигнальной лампы системы бортовой диагностики

DF038

DF040

Цепь форсунки цилиндра 1

DF041

Цепь форсунки цилиндра 2

DF042

Цепь форсунки цилиндра 3

DF043

Цепь форсунки цилиндра 4

DF081

Цепь электромагнитного клапана продувки адсорбера

DF082

Цепь подогрева управляющего датчика кислорода

DF083

Цепь подогрева диагностического датчика кислорода

DF084

Цепь управления реле исполнительных устройств ЭСУД

DF091

Информация о скорости автомобиля

DF092

Цепь управляющего датчика кислорода

DF093

Цепь диагностического датчика кислорода

DF123

Пропуски воспламенения топливной смеси

DF232

Цепь датчика давления хладагента

DF328

Цепь датчика положения дроссельной заслонки

DF330

Цепь датчика детонации

DF336

Цепь датчика частоты вращения коленчатого вала

DF352

Цепь противоугонной системы

DF353

Цепь датчика абсолютного давления

DF360

DF361

Цепь катушки зажигания цилиндров 1 и 4

DF362

Цепь катушки зажигания цилиндров 2 иЗ

DF514

Цепь реле топливного насоса

DF587

ELM327 программы для Android устройств (смартфон или планшет)

С помощью этих программ Вы сможете провести полноценную диагностику Вашего автомобиля используя elm327 адаптер и Ваш смартфон или планшет на базе android. Эти elm327 программы для android поддерживают как bluetooth, так и wi-fi адаптеры. Вместе с описанием программы есть ссылка на скачивание программы с официального сайта Google Play, поэтому Вы можете быть уверены в безопасности Вашего устройства. Так же Вы можете установить её просто набрав название программы в поиске Google Play Вашего устройства.

Torque

Самая популярная elm327 программа для android. Универсальная и очень функциональная, отлично работает со всеми марками автомобилей. Есть бесплатная и платная версия программы, отличающиеся по функционалу.

Работает с адаптерами: Bluetooth, Wi-Fi

OpenDiag Mobile

Очень удобная программа для диагностики автомобилей Российского производства с отличными возможностями. OpenDiag Mobile — бесплатная и имеет понятных русский интерфейс.

Работает с адаптерами: Bluetooth, Wi-Fi, USB

ScanMaster Lite

Отличная универсальная программа подходящая для огромного количества марок. Есть русский интерфейс и необходимый набор функций. Программа ScanMaster Lite — определённо из разряда рекомендованных.

Работает с адаптерами: Bluetooth, Wi-Fi

DashCommand

Так же достаточно неплохая и популярная программа с хорошим набором функций и поддержкой множества авто. Из минусов стоит отметить отсутствие русского интерфейса.

Работает с адаптерами: Bluetooth, Wi-Fi

OBD Авто Доктор

Универсальная elm327 программа с русским интерфейсом и неплохим набором для проведения диагностики. Есть две версии: бесплатная и платная, как обычно, в бесплатной слегка урезан функционал.

Работает с адаптерами: Bluetooth, Wi-Fi

ELMScan Toyota

Эта программа для владельцев автомобилей Toyota и Lexus всех рынков. Приложение достаточно мощное, на русском языке. В бесплатной версии набор продвинутых функций урезан достаточно сильно.

Работает с адаптерами: Bluetooth, Wi-Fi

EconTool for Nissan ELM327

Предназначена для автомобилей Nissan подключающихся по старому протоколу Nissan Consult, это примерно до 2008 года выпуска. Она представлена тут потому, что с этими автомобилями более популярные elm программы могут не работать.

Работает с адаптерами: Bluetooth, Wi-Fi

Почему почта?

• отделение почты есть в любом населенном пункте;
• фиксированная стоимость пересылки в любой регион;
• есть возможность оплатить покупку при получении;
• приемлемые сроки доставки. По опыту (несколько тысяч посылок) посылка доходит в любой региот РФ в течении недели. Т.е. в среднем 5-7 дней;
• сохранность посылок — все посылки первого класса имеют вес не более 2 кг, что исключает механические повреждения при пересылки. Случая механического повреждения крутилки не было ни одного!;

Другие способы доставки

Так же мы можем отправить посылку транспортной компанией СДЭК. Ее терминалы есть почти во всех крупных городах. Однако следует учитывать, что такой способ доставки возможен только при 100% предоплате за товар (чего не требуется при доставке почтой). Срок доставки таким способом 3-4 дня. Стоимость доставки, учитывая вес нашей посылки — около 500р, и здесь уже стоимость зависит от региона.

Другие способы оплаты

Если Вы хотите сразу же оплатить заказ, то сделать это можно совершив перевод на карту сбербанка. Для этого необходимо связаться с нами — предоставим реквизиты.

Так же есть возможность оплатить заказ с кредитной карты. Для этого так же свяжитесь с менеджером.

Мы так же можем принять оплату на Яндекс кошелек или Киви кошелек. Свяжитесь с нами для уточнения деталей.

Признаки ошибки

Ошибка проявляет себя на прогретом движке — для того, чтобы происходила детонация топлива, необходимо, чтобы топливо было прогрето и могло детонировать. Проблемы с датчиком приводят к ухудшению поведения автомобиля:

Причиной ухудшения характеристик является команда от электронного блока управления на переход в аварийный режим работы двигателя при низком сигнале от датчика детонации. ЭБУ специально ограничивает возможности двигателя, чтобы избежать прогорания клапанов и поршней в результате излишней детонации. На отдельных автомобилях аварийный режим работы может ограничивать предельное количество оборотов в 3-5 тыс. об/мин и максимальную скорость в 50 км/ч.

Антиблокировочная система ABS: устройство и принцип работы АБС на автомобиле

В двух словах, ABS– это антиблокировочная система, которая предотвращает блокировку колес при торможении. Водитель ощущает работу системы по характерным признакам, когда нажатая педаль тормоза «трещит», «вибрирует» или «отстреливает». Дело в том, что при сильно и постоянно нажатом тормозе происходит «импульсная» блокировка и разблокировка колес (несколько раз в секунду).

Если сравнивать торможение с АБС и без, при экстренном торможении на машине без такой системы управляющие колеса окажутся заблокированными. Это приводит к тому, что путем поворота руля изменить траекторию движения автомобиля не получится.

Разобравшись с тем, что такое АБС, следует изучить, из чего состоит система. Хотя на разных авто устройство может несколько отличаться, общая конструкция включает в себя:

• датчики скорости вращения колес;
• клапаны управления в гидравлической тормозной магистрали
• также в систему может быть интегрирован насос;
• электронный блок управления ABS;

Получается, АБС (иногда ошибочно называется ABC) это своеобразный регулятор давления в тормозной магистрали. При торможении информация от датчиков о резком замедлении колеса поступает в блок, который начинает изменять давление в тормозных магистралях, уменьшая давление и разблокируя колесо.

Блок опрашивает датчики по несколько раз в секунду, что и проявляется в виде «трещетки» на педали тормоза. Разные системы имеют различное число датчиков и клапанов (выделяют четырехканальные АБС, трехканальные ABS и т.д.). Как правило, на современных авто сегодня стоят решения с четырьмя каналами (по 1 каналу на каждое колесо).

Руль Лада Ларгус

На автомобиле Лада Ларгус руль регулируется только по высоте. Имеет механическую регулировку снизу руля.

АВТОВАЗ и дилерские центры LADA перешели на современную систему диагностики автомобилей.

Внедрение новой системы диагностики обусловило повышение стандартов работы предприятия: модернизируют и улучшают качество уже зарекомендовавших себя моделей автомобилей, выводят на рынок Vesta и XRAY. Выбор пал на решение компании Bosch Automotive Service Solutions, применяемое мировыми производителями транспортных средств и более чем 50000 сервисными центрами — на сегодня оно является наиболее продуманным и развитым для исследования состояния легковых автомобилей и большегрузов.

Служба исполнительного вице-президента по инжинирингу ОАО «АВТОВАЗ» разработала техническое задание для адаптации решения к потребностям предприятия. На текущий момент новую систему диагностирования используют для LADA Vesta и LADA XRAY. Следующий по очереди LADA Largus.

Дилерские центры перешли на использование нового тестера-сканера. По словам ведущего инженера-конструктора отдела испытания электрики и электрооборудования УПЭ Сергея Чувилина, оборудование может выполнять следующие функции, необходимые при проведении диагностики электронных систем управления автомобиля:

Получение информации об основных компонентах и составе каждой электронной системы управления автомобиля (ЭСУ).

Получение информации о значениях основных параметров работы системы. Значения отображаются в физических величинах или в виде графиков изменения во времени. Анализируя значения текущих параметров, можно выявить неисправности в работе системы, которые не определяются функциями самодиагностики.

Получение информации из памяти контроллеров ЭСУ о неисправностях в работе системы. По команде с диагностического тестера можно очистить память хранения ошибок контроллера.

Запустить тесты проверки исполнительных устройств ЭСУ. Дополнительно с помощью оборудования может производиться замена программного обеспечения контроллеров ЭСУ и конфигурирование функций управления.

LADA, с переходом на новую систему диагностики получит обратную связь о недостатках в работе машин, а также возможность анализировать данные о выявленных проблемах для управления качеством и надёжностью транспортных средств, контроля работы дилеров.

Помимо прочего новая система диагностики открыта для расширения. Её можно оснастить индивидуальными функциями и интегрировать с другими системами для совместного исследования.

Одной из важнейших задач бортовой диагностики системы управления двигателем является обеспечение связи с диагностическим оборудованием. О наличии неисправности в работе системы контроллер информирует водителя с помощью диагностической лампы. Далее система бортовой диагностики должна обеспечить возможность считывания сохраненной в памяти контроллера более полной информации об этой неисправности. Для этого в системе предусмотрен канал обмена данными с диагностическим оборудованием. После подключения диагностического тестера к колодке диагностики системы, между контроллером и тестером происходит обмен по специальному диагностическому протоколу. Рассмотрим этот протокол как средство для проведения диагностики работы системы управления двигателем.

Как работает оборудование для диагностики «впрыска»?

Под термином «диагностическое оборудование» или «тестер» мы будем понимать специализированный прибор или персональный компьютер с программой для проведения диагностических работ на автомобилях с электронной системой управления двигателем. Многим, наверное, известны такие тестеры и программы, поэтому не будем называть конкретные типы и названия. Все современные контроллеры автомобилей LADA работают с диагностическим оборудованием по протоколу KWP2000 (Keyword Protocol 2000). Этот протокол является международным стандартом (ISO 14230) и его используют во многих системах импортных автомобилей. Сразу заметим, что стандарт определяет только способ «общения» между оборудованием и контроллером, а сама информация (таблицы параметров, определенные производителем коды неисправностей системы, перечень тестируемых исполнительных устройств системы и т.д.) может быть различной. Поэтому оборудование для диагностики не является универсальным.

Лада Ларгус как сбросить ошибки?

Сбросить ошибки на Ларгусу достаточно просто. Многие говорят, что достаточно снять клеммы с аккумулятора на несколько минут. Но этот способ не всегда работает. Ошибка Check Engine может и погаснет с приборной панели, но из памяти ЭБУ она не сотрется.

Для сброса ошибок используется все тот же диагностический сканер. Иными способами полностью удалить ошибки из памяти не получится. Ниже в видео показано, как сбросить ошибки Лада Ларгус:

Ошибки Лада Ларгус на панели приборов

Кроме ошибки CHECK ENGINE, на панели проборов Лада Ларгус могут возникать еще и дополнительные ошибки, такие как ошибки подушек безопасности. Эти ошибки сигнализируют о дополнительных проблемах в системах автомобиля. Для их чтения и диагностики используются такие же сканеры. А чтобы проверить приборную панель необходимо войти в режим самодиагностики, которая включается следующим образом:

Подведем итоги

Как видно, система ABS не отличается особой сложностью в плане конструкции, однако выполняет важные функции и напрямую влияет на безопасность. По этой причине рекомендуется проводить профилактическую диагностику ABS, а также устранять любые сбои и неисправности системы при возникновении малейших признаков неполадок.

В любом случае, если горит ABS, следует учитывать, что антиблокировочная система отключена и резкое торможение приведет к блокировке колес

По этой причине важно избегать ситуаций, когда требуется экстренное торможение, а также как можно быстрее обнаружить и устранить неисправность путем активного применения описанных выше способов

https://youtube.com/watch?v=5arUnwNt3gI

Почему на машине тормоза скрипят, слышен скрежет тормозов, свист или писк при торможении: основные причины. Скрипят тормозные колодки, что делать водителю.

Педаль тормоза слишком тугая, не продавливается или стала мягкой, тормоза проваливаются: основные неисправности, диагностика и способы устранения неполадок.

Как правильно тормозить на машине с механической коробкой передач МКПП: виды стандартного торможения на МКПП, экстренное и аварийное торможение, советы.

Педаль тормоза мягкая после замены тормозных колодок: почему тормоза ватные, нужно ли прокачивать тормозную систему

На какие нюансы обратить внимание

Педаль тормоза проваливается в пол, тормоза пропали неожиданно, после замены тормозной жидкости, колодок, тормозных дисков: основные причины неисправности.

Что такое тормозная лента АКПП: назначение элемента и его особенности. Признаки необходимости регулировки тормозной ленты и как ее отрегулировать.

Стандартные коды неисправностей Лада Ларгус в обычной или версии кросс можно считать самостоятельно или при помощи соответствующих специалистов. Бортовое оборудование просто обслуживать и ремонтировать.

В зависимости от способа диагностики, проблема может высвечиваться на дисплее приборки или на экране диагностического сканера. Шифровка информации также отличается.
