Симптомы неисправности

Основным симптомом появления ошибки P0171 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
2. Плавающие обороты, двигатель автомобиля может работать неустойчиво.
3. Падение мощности двигателя.
4. Двигатель глохнет либо плохо заводится.
5. Повышенный расход топлива.
6. Возможны пропуски зажигания в цилиндрах двигателя.

Степень серьезности ошибки P0171 выше среднего, поэтому рекомендуется как можно скорее устранить проблему. Скорее всего с этой неполадкой поездку продолжить получится, но возрастет расход топлива. А из-за плохого догорания топлива, возможны проблемы с катализатором в бедующем.

Диагностирование ошибки p0171

Если исходить из того, как диагностируется ошибка p0171 по правилам, то начинать нужно с датчиков, контролирующих работу силового агрегата. Чаще всего данная неисправность возникает, когда неправильные показания в ЭБУ поступают от датчика расхода воздуха вследствие его загрязнения.

Причина этого явления – топливные пары, которые, будучи газом, относительно легко проникают в датчик через дроссельный узел, когда мотор заглушен, но остатки ТВС в системе впрыска ещё имеются. Конденсируясь на датчике и контактной группе, пары бензина образуют слой парафина, который со временем становится всё толще. В результате датчик начинает неверно фиксировать объём воздуха, проходящий через него, отсылая в ЭБУ информацию о недостаточном количестве воздуха.

Чтобы компенсировать диспропорцию, бортовой компьютер посылает сигнал на исполнительные устройства, уменьшая соответствующим образом подачу топлива. Итог – обеднённая смесь, выливающаяся ошибку p0171, хотя в некоторых случаях могут высвечиваться и другие ошибки – с кодами p0100/p0102, непосредственно указывающие на проблемную работу датчика МРВ.

Его демонтаж и очистка – стандартная процедура, обычно решающая проблему. В качестве допустимого средства для очистки можно применять специальный состав, выпускаемый для чистки карбюраторов. Если процедура не помогла, и имеются основания полагать, что виновен именно датчик – его нужно заменить на новый.

Если же датчик массового расхода исправен, следует поискать следы разгерметизации системы впуска на предмет наличия подсоса воздуха. Чаще всего они проявляются в районе узла дроссельной заслонки или в зоне входного воздухопровода. Если здесь никаких дефектов и отклонений не обнаружено, стоит проверить крепление впускного коллектора, проблемными могут оказаться места соединений вакуумных патрубков. Воздух может подсасывать и через прокладки коллектора и корпуса ДЗ.

К тем же результатам может привести растрескивание/порывы шлангов, идущих к системе улавливания паров горючего, заглушек ВК, патрубков вентиляции картера.

Проверке подлежит и выпускная система, поскольку нарушение и её герметичности (например, прогоревшая гофра и дефекты, возникшие в месте установки кислородного датчика) станут причиной нарушения смесеобразования.

Как ни странно, на автомобилях, оснащённых системой рециркуляции выхлопных газов, сбои в работе ДРД также могут вызвать появление ошибки p0171. Впрочем, это можно объяснить тем, что датчик физически устанавливают непосредственно на силовом агрегате, в месте вывода основного патрубка вывода отработанных газов. Неисправность датчика, регулирующего работу рециркуляционного клапана, по системе обратной связи также повлияет и на работу системы смесеобразования.

Неисправный ДРД посылает в ЭБУ сигнал о том, что объём поступающих в систему выхлопных газов ниже нормы. Бортовой компьютер реагирует на это длительным открытием клапана EGR, из-за чего ТВС перенасыщается воздухом и происходит её обеднение.

Все перечисленные выше методы диагностики касались только одной части проблемы – обеднению смеси по причине увеличения объёма воздуха. Но к таким же результатам может привести уменьшение подачи горючего. Поэтому, если на предыдущих этапах никаких неисправностей обнаружено не было, следует проверить работу системы подачи топлива. Её диагностика заключается в следующем:

• проверяется состояние топливных фильтров. Если они забитые, то не в состоянии обеспечить подачу нужного количества горючего и нуждаются в замене;
• если с фильтрами всё в порядке, а проблема осталась, необходимо измерить уровень давления бензина в топливной рампе, после чего проверить работоспособность регулятора давления горючего;
• уменьшение подачи топлива может происходить и из-за неисправности бензонасоса – проверьте его производительность и замените, если она неудовлетворительна;
• наконец, забитые форсунки также будут способствовать возникновению обеднённой смеси, но их диагностику и чистку в случае необходимости проводят на специальном стенде.

Но наиболее информативный метод диагностирования, не требующий к тому же проведения демонтажных работ – это использование автосканера, подключаемого к бортовому компьютеру через интерфейс OBD II. Кроме собственно сканера, потребуется и соответствующее программное обеспечение, рассчитанное на конкретный тип двигателя.

В случае, когда ошибка p0171 появляется нерегулярно, виной тому может оказаться ненадёжное соединение контактов. Чтобы выявить проблемное место, нужно «прозвонить» всю электропроводку, идущую к датчикам, на массу, к контроллеру.

Диагностика и решение проблем

Загрязнение датчика MAF может исказить измерения забора воздуха и, следовательно, исказить расчеты впрыска топлива. Далее проверьте давление топлива, убедитесь, что оно находится в правильном диапазоне. Избыточное давление, из-за неисправного регулятора давления или сжатой трубки магистрали, приведет к впрыску большего количества топлива, чем ожидал ЭБУ.

Проверьте правильность показаний ECT и IAT (температура воздуха на входе). ЭБУ может улавливать заблокированные датчики, поэтому хорошо проверить, что показания ECT и IAT находятся в пределах нормального диапазона.

Например, если двигатель работает полчаса в жаркий день, ECT должен показывать температуру около 80°С. Если он все еще показывает 0°С, ECU обогатит топливовоздушную смесь для компенсации, что приведет к богатому состоянию.

Снижение давления топлива

При работающем двигателе запишите давление топлива, а затем заглушите двигатель. Давление топлива может слегка упасть, но должно оставаться стабильным в течение как минимум 10 или 15 минут.

Если давление топлива продолжает падать, возможно, у вас протекающая топливная инжекторная форсунка, что приведет к богатому и, возможно, не воспламеняющемуся состоянию.

Блокировка клапана

Обратите внимание на другие коды неисправностей, которые могут присутствовать одновременно с ошибкой Р0171. Например, для VVT (переменного времени срабатывания клапана) или системы зажигания

Выхлопные газы

Проверьте систему вывода выхлопных газов на герметичность, особенно перед первым датчиком O₂. Повреждения могут быть механическими, в виде трещин, а также вызванные коррозией.

Попадание атмосферного воздуха до этого датчика, может исказить измерения содержания кислорода. ЭБУ при этом, будет пытаться компенсировать смесь и добавлять топливо.

Возможные причины бедной смеси

Для карбюраторных , инжекторных и дизельных двигателей причины низкого уровня топлива в рабочей смеси могут быть различными.

Карбюраторные двигатели

В карбюраторных двигателях за качество смеси отвечает, в основном, карбюратор. Именно в нем происходит качественное формирование смеси.

Что может быть причиной формирования обедненной смеси:

1. Подсос воздуха во впускной коллектор.

Эта причина является основной и самой распространенной для всех моделей двигателей. Владельцы Жигулей первых моделей знают, что наиболее часто такая проблема возникала в случае подсоса воздуха через прорезиненную прокладку, на которой крепился карбюратор. В таком случае отремонтировать автомобиль можно простым поджатием болтов крепления карбюратора.

Другим источником подсоса воздуха (нештатного проникновения воздуха во внутреннюю область впускного коллектора) может быть износ прокладок крепления коллектора, их растрескивание.

1. Засорение жиклеров карбюратора.

Эта проблема также известна владельцам Жигулей.

1. Неправильная работа поплавка карбюраторной камеры.

Если он настроен на низкий уровень срабатывания, тогда при увеличении нагрузки на двигатель бензин в камере быстро вырабатывается, и двигатель испытывает бензиновый голод.

1. Засорение топливной системы, фильтров очистки топлива.

В этом случае в карбюратор поступает меньшее количество топлива в единицу времени. Это может привести к обеднению смеси на высоких оборотах силового агрегата.

1. Невысокая производительность насоса.

В процессе эксплуатации насос изнашивается, его производительность падает, могут возникать перебои в снабжении топливом двигателя, особенно на повышенной нагрузке.

1. Некорректная установка угла зажигания.

От угла зажигания зависит степень разрежения воздуха в карбюраторном двигателе во время «всасывания» рабочей смеси. Это характерно для карбюраторных движков. Они, в отличие от инжекторных, сами «засасывают» рабочую смесь. Если нарушена компрессия или разряжение будет создаваться не в такт, состав рабочей топливовоздушной смеси может быть обеднен.

В инжекторных и дизельных двигателях к причинам формирования обедненной смеси могут добавляться другие источники.

Инжекторные двигатели

Причины бедной смеси на инжекторе могут быть (в порядке вероятности):

1. Подсос воздуха во впускной коллектор.

1. Уменьшение производительности топливного насоса.

В инжекторных двигателях, как правило, топливные насосы должны обеспечивать давление в рампе не менее 3 Бар, а во многих современных движках на порядок выше. Поэтому такие двигатели особенно чувствительны к параметрам топливного насоса.

1. Неправильная работа регулятора давления в рампе.

Если регулятор давления формирует низкое давления в рампе, количество топлива, проходящего через форсунки, может значительно уменьшаться, что приводит к понижению отношения топливо/воздух.

1. Засорение и износ форсунок.

В этом случае может уменьшаться количество топлива во время впрыска в отдельно взятых цилиндрах.

1. Засорение топливной системы, фильтров.

1. Неправильная работа датчиков кислорода, давления, массового расхода воздуха.

Это может быть причиной неправильного определения качества смеси. Например, датчики работают таким образом, что при правильном отношении топливо/воздух показывают, что смесь обогащенная. Система управления двигателя, полагаясь, что смесь богатая, искусственно ее обедняет. Самое опасное в этом случае, что ошибка P0171 может не диагностироваться, а смесь действительно бедная. Наиболее действенный способ диагностики обедненной смеси – проверка качества нагара на свечах зажигания. Он может иметь коричневато-серый оттенок.

1. Неправильная установка угла зажигания.

В этом случае наряду с основной ошибкой P0171 могут диагностироваться другие неисправности.

Видео — бедная смесь на инжекторе (причины и устранение):

Дизельный двигатель

В дизельных силовых агрегатах причины возникновения ошибки Р0171 приблизительно такие, как в инжекторных. Но на первое место следует поставить ошибку топливного насоса высокого давления. Он имеет повышенный износ, особенно при использовании некачественного топлива. В холодный период эксплуатации автомобиля причиной временного появления ошибки может быть парафинирование топлива при экстремально низких температурах воздуха.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0171 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Audi (Ауди а3, Ауди а4, Ауди а6, Ауди q5)
• BMW (БМВ Х3, БМВ Х5, E39, E46, E53, E60, F10)
• Cadillac (Кадиллак SRX)
• Chery (Чери Амулет)
• Chevrolet (Шевроле Авео, Камаро, Каптива, Кобальт, Круз, Лачетти, Сильверадо, Спарк, Трейлблейзер, Эпика)
• Chrysler (Крайслер Вояджер, ПТ Крузер, Себринг)
• Citroen (Ситроен С4)
• Daewoo (Дэу Джентра, Ланос, Матиз, Нексия)
• Dodge (Додж Караван, Рам, Стратус)
• Fiat (Фиат Альбеа)
• Ford (Форд Галакси, Куга, Маверик, Мондео, Таурус, Фокус, Фьюжн, Экспедишн, Эксплорер, Эскейп, F-150)
• Honda (Хонда Аккорд, Пилот, СРВ, Фит, Цивик)
• Hover
• Hummer H3
• Hyundai (Хендай Гетц, Санта фе, Соната, Туксон, Элантра)
• Infiniti (Инфинити fx35)
• Isuzu (Исузу Родео)
• Jaguar
• Jeep (Джип Гранд Чероки)
• Kia (Киа Карнивал, Рио, Сид, Соренто, Спектра, Спортейдж, Церато)
• Land Rover (Ленд Ровер Рендж Ровер, Фрилендер)
• Lexus (Лексус gx470, ls430, lx470, rx300, rx330, rx350)
• Lifan (Лифан х60)
• Mazda (Мазда 3, Мазда 6, Мазда cx5, Мазда cx7, Демио, Премаси, Трибьют, Фамилия, MPV)
• Mercedes (Мерседес w203, w211)
• Mitsubishi (Митсубиси Аутлендер, Галант, Делика, Лансер, Монтеро, Паджеро)
• Nissan (Ниссан Авенир, Ад, Альмера, Блюберд Силфи, Вингроад, Жук, Кашкай, Куб, Максима, Марч, Микра, Мурано, Ноут, Примера, Санни, Серена, Теана, Тиида, Х-Трейл)
• Opel (Опель Антара, Астра, Вектра, Зафира, Инсигния, Корса, Мерива, Мокка)
• Peugeot (Пежо 207, 307, 308, 408, Партнер)
• Pontiac (Понтиак Вайб, Монтана)
• Ravon (Равон Р4)
• Rover
• Saab
• Seat
• Skoda (Шкода Йети, Октавия, Суперб, Фабия)
• Ssangyong (Саньенг Кайрон)
• Subaru (Субару Аутбек, Импреза, Легаси, Трибека, Форестер)
• Suzuki (Сузуки Витара, Гранд Витара, Игнис, Лиана, Свифт, sx4)
• Toyota (Тойота Авенсис, Аурис, Витц, Виш, Ипсум, Камри, Королла, Ленд Крузер, Матрикс, Пассо, Платц, Прадо, Приус, Рав4, Селика, Сиенна, Тундра, Филдер, Функарго, Хайлендер, Эстима, Ярис)
• Volkswagen (Фольксваген Бора, Гольф, Джетта, Кадди, Пассат, Поло Седан, Туарег, Тигуан)
• Volvo (Вольво s40, s60, s80, xc90)
• ВАЗ 2107, 2109, 21099, 2110, 2112, 2114, 2115
• Волга Сайбер
• Газель
• Лада Веста, Гранта, Калина, Ларгус, Нива, Приора
• Тагаз Тагер
• Уаз Буханка, Патриот, 409

С кодом неисправности Р0171 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0100, P0106, P0130, P0131, P0132, P0134, P0137, P0172, P0174, P0175, P0300, P0302, P0303, P0327, P0420, P0422, P0441, P1101, P1130, P2015, P2187, P2195, C1201, U1001.

Диагностика и решение проблем

Загрязнение датчика MAF может исказить измерения забора воздуха и, следовательно, исказить расчеты впрыска топлива. Далее проверьте давление топлива, убедитесь, что оно находится в правильном диапазоне. Избыточное давление, из-за неисправного регулятора давления или сжатой трубки магистрали, приведет к впрыску большего количества топлива, чем ожидал ЭБУ.

Проверьте правильность показаний ECT и IAT (температура воздуха на входе). ЭБУ может улавливать заблокированные датчики, поэтому хорошо проверить, что показания ECT и IAT находятся в пределах нормального диапазона.

Например, если двигатель работает полчаса в жаркий день, ECT должен показывать температуру около 80°С. Если он все еще показывает 0°С, ECU обогатит топливовоздушную смесь для компенсации, что приведет к богатому состоянию.

Снижение давления топлива

При работающем двигателе запишите давление топлива, а затем заглушите двигатель. Давление топлива может слегка упасть, но должно оставаться стабильным в течение как минимум 10 или 15 минут.

Если давление топлива продолжает падать, возможно, у вас протекающая топливная инжекторная форсунка, что приведет к богатому и, возможно, не воспламеняющемуся состоянию.

Блокировка клапана

Неисправный клапан в головке блока, сбрасывает несгоревшее топливо в поток выхлопных газов. Проверьте и устраняйте данную проблему перед тем, как пытаться исправить ошибку богатой топливовоздушной смеси.

Обратите внимание на другие коды неисправностей, которые могут присутствовать одновременно с ошибкой Р0171. Например, для VVT (переменного времени срабатывания клапана) или системы зажигания

Выхлопные газы

Проверьте систему вывода выхлопных газов на герметичность, особенно перед первым датчиком O₂. Повреждения могут быть механическими, в виде трещин, а также вызванные коррозией.

Попадание атмосферного воздуха до этого датчика, может исказить измерения содержания кислорода. ЭБУ при этом, будет пытаться компенсировать смесь и добавлять топливо.

Диагностика и решение проблем

Загрязнение датчика MAF может исказить измерения забора воздуха и, следовательно, исказить расчеты впрыска топлива. Далее проверьте давление топлива, убедитесь, что оно находится в правильном диапазоне. Избыточное давление, из-за неисправного регулятора давления или сжатой трубки магистрали, приведет к впрыску большего количества топлива, чем ожидал ЭБУ.

Проверьте правильность показаний ECT и IAT (температура воздуха на входе). ЭБУ может улавливать заблокированные датчики, поэтому хорошо проверить, что показания ECT и IAT находятся в пределах нормального диапазона.

Например, если двигатель работает полчаса в жаркий день, ECT должен показывать температуру около 80°С. Если он все еще показывает 0°С, ECU обогатит топливовоздушную смесь для компенсации, что приведет к богатому состоянию.

Снижение давления топлива

При работающем двигателе запишите давление топлива, а затем заглушите двигатель. Давление топлива может слегка упасть, но должно оставаться стабильным в течение как минимум 10 или 15 минут.

Если давление топлива продолжает падать, возможно, у вас протекающая топливная инжекторная форсунка, что приведет к богатому и, возможно, не воспламеняющемуся состоянию.

Блокировка клапана

Неисправный клапан в головке блока, сбрасывает несгоревшее топливо в поток выхлопных газов. Проверьте и устраняйте данную проблему перед тем, как пытаться исправить ошибку богатой топливовоздушной смеси.

Обратите внимание на другие коды неисправностей, которые могут присутствовать одновременно с ошибкой Р0171. Например, для VVT (переменного времени срабатывания клапана) или системы зажигания

Выхлопные газы

Проверьте систему вывода выхлопных газов на герметичность, особенно перед первым датчиком O₂. Повреждения могут быть механическими, в виде трещин, а также вызванные коррозией.

Попадание атмосферного воздуха до этого датчика, может исказить измерения содержания кислорода. ЭБУ при этом, будет пытаться компенсировать смесь и добавлять топливо.

Как устранить или сбросить код неисправности P0171

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0171:

1. Осмотрите все вакуумные шланги и шланги PCV, при необходимости замените
2. Очистите датчик массового расхода воздуха. Лучше снять его и обработать очистителем для электроники или WD Будьте осторожны, чтобы не повредить датчик массового расхода воздуха, убедитесь, что он сухой перед обратной установкой.
3. Осмотрите топливопроводы на предмет трещин, утечек или защемлений.
4. Проверите давление в топливной рампе.
5. Проверьте топливные форсунки, возможно, они загрязнены. Используйте очиститель топливных форсунок или попросите их профессионально очистить / заменить.
6. Убедитесь, что нет утечки выхлопных газов перед первым датчиком кислорода.

Причины появления ошибки Р0171

В реальности же это приведет к заливу свечей. Если мотор откровенно перерасходует горючее, троит, простреливает в выхлоп, но ЭБУ при этом «жалуется» на переобедненную смесь, приговор кислородному датчику неминуем. Простейший тестер, подключенный к сигнальному выводу кислородного датчика, покажет напряжение в пределах 0,25В.

Видео: P0171 — бедная смесь. Один из вариантов причины.

1. Неисправности ДМРВ

Отказы ДМРВ к возникновению этой ошибки приводят редко. Принцип работы датчика массового расхода воздуха дает завышение показаний (загрязнения на чувствительном элементе работают как теплоизолятор, что системой впрыска расценивается как рост скорости потока воздуха – то есть увеличение его количества). Более вероятен не «мнимый», а вполне реальный источник лишнего воздуха на впуске.

2. Негерметичность впускного коллектора

Подсос воздуха через трещины, что у пластиковых коллекторов не редкость (у Renault Duster 2.0, например, в 2013-2014 годах их массово меняли по гарантии).Через уплотнения (если снова вспомнить Renault – то это извечная болезнь на 1,6-литровом моторе K4M), через патрубок вакуумного усилителя и так далее. При этом подсос максимален на холостом ходу и на малых нагрузках, когда разрежение в коллекторе больше. При значительном подсосе, который способен вызвать появление ошибки P0171, его даже можно услышать по характерному шипению. Проливка подозрительного места очистителем карбюратора сразу выдаст негерметичность по изменению работы двигателя.

3. Трещины в патрубках вентиляции картера, вакуумного усилителя и прочих, сообщающихся с задроссельным пространством.

4. Проблемы с датчиком температуры воздуха

Автомобили, использующие для расчета наполнения цилиндров датчик абсолютного давления (ДАД или MAP-сенсор), могут иметь проблемы с датчиком температуры воздуха. Поскольку для расчета теоретического наполнения необходима коррекция по температуре, ибо плотность воздуха сильно зависит от его температуры, некорректные данные о ней вызывают и ошибки при расчете времени впрыска – соответственно, и коррекция времени впрыска может выйти за пределы. Если быть точным, то датчик температуры есть и на автомобилях с датчиком массового расхода, но там он сблокирован с ДМРВ, поэтому отдельно мы на нем не останавливались. Датчик же придется менять в сборе в любом случае, независимо от того, что именно он «посчитал» неправильно – скорость воздушного потока или его температуру.

Помимо традиционного «наколенного» способа диагностики датчика температуры (то есть его отключения для перевода ЭБУ впрыска на обходной алгоритм), можно воспользоваться и тестером. Достаточно найти в Интернете калибровочные данные для своего датчика и измерить его реальное сопротивление.

Надежнее всего измерение в трех точках – опустив датчик в тающий снег или лед из холодильника (0 градусов), кипящую воду (100 градусов) и при комнатной температуре, если есть термометр. Отклонения более 10% от калибровочных – однозначный показатель к замене датчика температуры воздуха.

5. Механические неисправности системы подачи топлива

Частая причина переобеднения смеси. Негерметичный регулятор давления топлива или «уставший» бензонасос еще до возникновения ошибки P0171 выдают себя трудным запуском, особенно на холодную, провалами при разгоне.

6. Засорения топливной системы

Давно не менявшийся топливный фильтр, забитые форсунки. Особенно на состав топливовоздушной смеси влияет состояние форсунок, так как проходное сечение их распылителей мизерно, и малейшая грязь способна уменьшить его.

Часто на автомобилях сейчас легкосменный топливный фильтр отсутствует как класс – фильтр тонкой очистки устанавливается в модуле бензонасоса. Поэтому просто исключить возможную неисправность, заменив недорогой топливный фильтр, не получится. Форсунки же придется отдавать на проливку – специальный стенд поможет оценить и форму факела распыла, по которой легко увидеть загрязненную форсунку, и измерить реальную производительность форсунок. Например, на иллюстрации ниже очевидно, что вторая форсунка забита.

Ещё кое-что полезное для Вас:

Недостаток топлива или избыток кислорода?

Ситуацию можно рассматривать с нескольких точек зрения. Только что мы отталкивались от самого очевидного — избытка воздуха на впуске. Кроме описанных выше причин, слишком большое количество воздуха может быть вызвано разгерметизацией системы питания или впускного коллектора. Тем не менее нельзя упускать и другой момент — недостаток топлива. А это может случиться в силу разных причин:

1. Забитый топливный фильтр. В некоторых автомобилях ошибка р0171, Хонда Сивик, к примеру, возникает из-за того, что в системе не предусмотрен фильтр тонкой очистки бензина. Забивается сетка на топливном модуле и тогда ошибка может возникать на холодном моторе, а может и на высоких оборотах, когда потребление бензина растёт.
2. Лишний топливный фильтр. Тюнинг системы питания не всегда уместен. К примеру, если мы решили установить дополнительный топливный фильтр, он неизбежно даст повышенное сопротивление в системе, что ЭБУ воспримет, как аварийную ситуацию и выдаст ошибку р0171.
3. Забитые форсунки. Здесь все понятно. Если хотя бы одна форсунка не будет давать расчётного количества топлива, ЭБУ моментально это вычислит и оповестит нас об ошибке.
4. Неисправность регулятора давления топлива. В этом случае клапан искусственно перекрывает доступ бензина в нужном количестве, а ЭБУ реагирует на это, как ему и положено, выдавая сбой р0171.

Интересное по теме: Обзор Renault Twingo 2021: фейслифтинг и новые характеристики

Система подачи топлива инжекторного двигателя

Меняем фильтр для тонкой очистки

Сам процесс замены этого компонента в Лада Калина является весьма простым действием и также включен в регламент технического обслуживания. Наиболее весомым условием является обеспечение доступа под днище авто, туда, где находится сам фильтр, для чего может потребоваться подъемник, эстакада или яма.

Как снять старый фильтр? В качестве инструмента можно вооружиться обычной отверткой. На выполнение данной операции понадобится максимум минут сорок.

Информация! Некоторые модификации «Калины» (к примеру, «1119», «1186», «21126» и «21127») предусматривают крепление корпуса фильтрующего компонента посредством болта, в связи с чем, отвертку смело «меняем» на ключ с размерностью «10».

1. В самом начале нашей «операции» сбрасываем давление, присутствующее в топливном контуре. Для этой цели размыкаем цепь питания насоса. Осуществить это действие можно двумя методами:

• вынимаем предохранитель с номером «F21», располагающийся под крышкой тоннеля поблизости рычага КПП (для извлечения крышки потребуется отвертка с плоским «жалом»);
• отсоединяем разъем самого насоса топливоподачи, который размещен под подушкой заднего посадочного ряда; здесь понадобится открутить 4 винта крышки и после ее снятия доступ к разъему будет обеспечен.

Совет! Данный метод рекомендуем применять при необходимости замены фильтрующего компонента грубой очистки.

После отключения насоса запускаем мотор Лада Калина и дожидаемся выработки топлива из магистрали, после чего наблюдаем естественную остановку двигателя.

2. Сам фильтр располагается под баком и в большинстве версий закреплен посредством пластикового фиксатора.

3. Перед демонтажем фильтра потребуется отсоединение топливных патрубков, также закрепленных фиксаторами. Их следует отсоединить, после чего фильтр можно свободно извлечь.

Внимание! Фильтр, который закреплен возле бака с помощью комбинированно крепежа «хомут-болт», демонтируется с привлечением ключа указанного типоразмера. 4

Установку нового элемента (его каталожный код – «2190-1117010») на авто LADA Kalina осуществляем между предусмотренными упорами и следуя обратному демонтажу алгоритму

4. Установку нового элемента (его каталожный код – «2190-1117010») на авто LADA Kalina осуществляем между предусмотренными упорами и следуя обратному демонтажу алгоритму.

5. Ранее снятые топливные патрубки надеваем на соответствующие штуцеры до момента ощущения характерного щелчка фиксаторов.

Новая Лада: Автоэлектрика, электрика, схемы, гараж — Схема электрооборудования автомобилей ВАЗ-11183 Kalina

Важно! Внимательно изучаем поверхность корпуса фильтра и обнаруживаем на нем схематичную стрелку, которая на установленном компоненте должна быть ориентирована в сторону направления подачи топлива. 6

Убеждаемся в надежности фиксации указанных крепежных элементов и возвращаем на прежнее место предохранитель с маркировкой «F21» (или подсоединяем кабельный жгут к колодке насоса и устанавливаем крышку)

6. Убеждаемся в надежности фиксации указанных крепежных элементов и возвращаем на прежнее место предохранитель с маркировкой «F21» (или подсоединяем кабельный жгут к колодке насоса и устанавливаем крышку).

7. Запускаем мотор. Здесь потребуется несколько корректных действий:

• включить и сразу выключить зажигание несколько раз подряд;
• выждать паузу для возможности насосу накачать магистраль топливом;
• окончательно запустить мотор.

Теперь вы знаете как поменять топливный фильтр в машине.

Когда полноценного запуска агрегата с первой попытки не происходит, проделываем указанную процедуру повторно. Это необходимо для достижения давления в системе топливоподачи своего рабочего значения.

Причины «бедной» смеси

Разобравшись с рисками, которые могут возникать при появлении ошибки P0171, необходимо перейти к причинам проблемы.

Как уже было сказано выше, обеднение ТВС может происходить по двум причинам:

1. В цилиндры поступает слишком мало топлива;
2. Происходит подача слишком большого количества воздуха;

К нехватке топлива и/или избытку воздуха приводят разные проблемы. В случае с воздухом следует сразу проверить ДМРВ, так как его сбои приведут к неправильным показаниям. Датчик может быть как неисправен, так и загрязнен.

Еще лишний воздух может поступать во впуск через клапан рециркуляции отработавших газов EGR. Если клапан недостаточно плотно закрывается, отработавшие газы постоянно опадают во впуск. Также не следует исключать и другие причины подсоса воздуха во впуск.

Что касается недостаточно количества топлива, сначала проверяется топливный насос. Если насос не выдает нужного давления, причина очевидна. Следующим элементом являются топливные форсунки. Их неисправности или загрязнение также становится причиной недостаточной подачи топлива за определенную единицу времени.

Также следует уделить внимание топливному фильтру. Бывает и так, что насос и форсунки в порядке, но горючее не подается в должном объеме

Еще топливо может частично вытекать в области регулятора давления, не попадая в камеру сгорания.

Как видно, причин действительно много. Получается, для устранения причин ошибки P0171, необходима комплексная диагностика ЭСУД, а также системы питания двигателя.

Сейчас читают

Периодичность замены масла в АКПП Через сколько, когда и как

Почему не включается вентилятор охлаждения на Калине?…

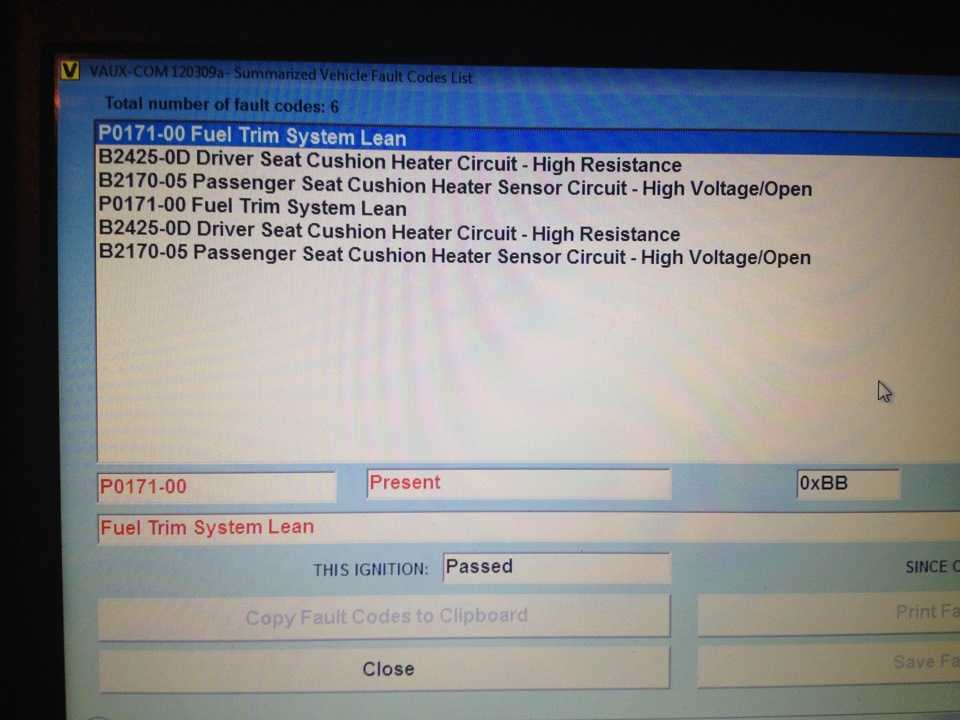

Техническое описание и расшифровка ошибки P0171

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0171 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Для корректной работы, двигатель должен добавлять нужное количество топлива к количеству поступающего воздуха. Правильное соотношение «топливо-воздух» необходимо для оптимальной мощности и топливной экономичности.

Блок управления двигателем (ЭБУ) использует ряд датчиков, для определения количества топлива, которое необходимо добавить. Чаще всего соотношение воздуха и топлива в смеси определяется на основании показаний датчиков кислорода путем расчета количества кислорода и окиси углерода в выхлопных газах.

Самое оптимальное соотношение воздуха и топлива в смеси, подаваемой в цилиндры двигателя, составляет 14,7:1. Именно такое соотношение необходимо для достижения максимальной мощности двигателя и оптимального расхода топлива.

В нормальном режиме работы, ЭБУ следит за балансом между богатой и бедной смесью. Одновременно контролируя краткосрочный и долгосрочный топливный баланс (STFT и LTFT). Обычно корректировка топлива составляет 3% от идеального значения. Зависит это от текущей температуры воздуха, охлаждающей жидкости и нагрузки.

Такие проблемы с двигателем, как высокое давление топлива, искаженный сигнал MAF или неисправный топливный инжектор, могут увеличить потребление топлива. Из-за этих проблем, поступают неправильные данные для подачи воздушного потока, что приведет к искаженным данным.

ЭБУ будет пытаться компенсировать дисбаланс в топливной смеси. Если блоку управления не удастся поддерживать соотношение 14,7:1, он запускает код неисправности P0171 – слишком бедная топливная смесь (Банк 1).
