Неисправности в бензонасосе

Зачастую для замены бензонасоса есть несколько основных причин. Одна из них, самая частая, большой пробег автомобиля. Также особую роль играет качество топлива, которым Вы заправляете свой автомобиль.

В результате многолетней работы и некачественного топлива, бензонасос может прийти в негодность и потребовать замены. Характерными признаками данной поломки являются:

• потеря динамики при разгоне автомобиля;
• запуск двигателя с многократными попытками;
• посторонние шумы из зоны бензобака;
• падения мощности автотранспорта.

При выявлении подобных признаков необходимо проверить бензонасос.

После смены бензонасоса не забывайте уделять внимание фильтрующим компонентам бензонасоса. Для повышения долговечности бензонасосы снабжаются специальные фильтрующие сетки, которые необходимо периодически осматривать и заменять при наличии повреждений. Своевременная замена данного компонента позволит Вам избежать неприятных поломок и сэкономит Ваши деньги

Также обращайте внимание на качество топлива, которым Вы заправляете свою машину

Своевременная замена данного компонента позволит Вам избежать неприятных поломок и сэкономит Ваши деньги

Также обращайте внимание на качество топлива, которым Вы заправляете свою машину

Соблюдая простые правила, указанные выше, позволят Вам увеличить срок службы как бензонасоса, так и топливной системы, а также обеспечат нормальную работу двигателя Вашего автомобиля LADA.

проверь “минус” на бензонасосе, если все плюса присутствуют. “Минус” подаётся по чёрному проводу, наконечник которого прикручен саморезом в багажнике справа внизу. Проверь там.

Здравствуйте. Обсмотрели сегодня со всех сторон в багажнике справа снизу так и не поняли где этот саморез с черным проводом. Подскажите пожалуйста поконкретнее где искать? ВАЗ 07 инж. Также перестал работать бензонасаос. После поездки остановились, через пару часов — вжик-вжик. При включении зажигания реле бензонасоса срабатывает, контроллер отсчитывает время на накачку, но звука работающего насоса нет. Предохранители под бардачком целы.

проверь “минус” на бензонасосе, если все плюса присутствуют. “Минус” подаётся по чёрному проводу, наконечник которого прикручен саморезом в багажнике справа внизу. Проверь там.

Здравствуйте. Обсмотрели сегодня со всех сторон в багажнике справа снизу так и не поняли где этот саморез с черным проводом. Подскажите пожалуйста поконкретнее где искать? ВАЗ 07 инж. Также перестал работать бензонасаос. После поездки остановились, через пару часов — вжик-вжик. При включении зажигания реле бензонасоса срабатывает, контроллер отсчитывает время на накачку, но звука работающего насоса нет. Предохранители под бардачком целы.

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies

. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Как можно замкнуть стартер напрямую

Замкнуть стартер напрямую можно путем соединения с АКБ или через контакты. Оба варианта рабочие, если якорь устройства не повреждён.

Замыкание клемм отверткой, монтировкой или гаечным ключом

Если неисправно тяговое реле, используется метод прямого замыкания любым металлическим стержнем нужной длины. Это может быть отвёртка, гаечный ключ или монтировка. О проблемах со втягивающим свидетельствует характерное пощёлкивание во время поворота ключа в замке зажигания. Стартер в этот момент неспособен провернуть коленвал, так как зубья бендикса не цепляются за венец маховика. Замкнув силовые клеммы стартера, удастся пустить ток на электрообмотки напрямую. Гаечный ключ или отвёртка возьмут на себя функции тягового реле.

На некоторых моделях авто (Ваз 2109, 2110, 2114), чтобы перемкнуть стартер отверткой, надо демонтировать воздушный фильтр и отсоединить фишку, проложенную на контактную группу. После запуска мотора всё обратно собирается.

Возможные последствия

Недостатком данного способа реанимации стартера является риск спалить катушку зажигания автомобиля. По этой причине не рекомендуется повторно совершать процедуру — достаточно одного раза. Если не получилось запустить мотор, значит, проблему нужно искать в другом месте.

Ещё один неприятный момент: в точках соединения отвёртки с контактами, независимо от ампеража автомобиля, образуется ток силой 40-50 А. Из-за этого стержень инструмента может прикипеть, дать сильную отдачу в руку. Решение: без паники скинуть рожковым ключом минусовую клемму.

Подключение напрямую к аккумулятору

Отрезок медного кабеля, клеммы типа «крокодил» и плоский штекер, — вот и всё, что нужно для прямого соединения стартера с АКБ. Из этих трёх компонентов собирается переноска, которая даст возможность завести двигатель. Интегрировать самодельное устройство нужно с силовым кабелем, идущим на стартер. Он имеет разъём, куда и необходимо вдеть провод.

Дальнейшие действия:

• поставить машину на нейтралку;
• включить зажигание;
• соединить «крокодил» с плюсовой клеммой аккумулятора.

Самодельная переноска с крокодилом

Если никаких других неисправностей нет, стартёр должен заработать. После запуска силового агрегата нужно быстро скинуть клемму с аккумулятора. Изготовленный провод выдернуть из соединения, снятый штекер установить на место

Всё делается просто, но рекомендуется соблюдать осторожность. В противном случае можно обжечься или замкнуть что-то

ВАЗ 2107 Проверка и замена реле

	Вам потребуются
ключ «на 8» отвертка

Перед началом работы

Отверните гайки крепления блока предохранителей и отведите его в сторону (не
отсоединяя от него наконечники проводов) – см. подраздел
8.1.1.

	Реле включения стартера, ближнего и дальнего света фар, обогрева стекла задней двери, электродвигателя вентилятора системы охлаждения установлены на щите передка кузова автомобиля (в салоне под панелью приборов, за блоком предохранителей, слева от рулевой колонки). Блок предохранителей для наглядности снят.
	Все перечисленные реле одного типа – 90.3747-10.
	Маркировка реле (тип, товарный знак завода-изготовителя и схема расположения контактов) нанесена на крышке корпуса.
	Для проверки реле подключите его согласно схеме к внешнему источнику питания напряжением 12 В (например, к аккумуляторной батарее). При исправном реле лампа должна загореться. Если лампа не загорается, замените реле.

Замена реле включения стартера, ближнего и дальнего света фар, обогрева стекла
задней двери, электродвигателя вентилятора системы охлаждения, зажигания

	Реле контрольной лампы стояночного тормоза типа РС-492 расположено под панелью приборов слева от рулевой колонки.
	Маркировка реле (его тип и товарный знак завода-изготовителя) нанесена на крышке корпуса.

	Вам потребуется

	Реле очистителя ветрового стекла типа РС-514 установлено под обивкой левой боковины кузова.
	Маркировка реле (его тип, товарный знак завода-изготовителя) нанесена на крышке корпуса.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните винт крепления и снимите реле с кронштейна кузова. 2. Выньте реле из соединительной колодки. 3. Установите новое реле на соединительную колодку и закрепите его на кронштейне винтом. 4. Реле включения зажигания (типа 90.3747-10) расположено под панелью приборов справа от рулевой колонки. Для его замены выполните операции 2 и 3.

Замена реле контрольной лампы стояночного тормоза

5. Нанесите маркировку на провода и крышку корпуса реле. 6. Отсоедините наконечники проводов от реле и снимите его. 7. Установку реле проводите в последовательности, обратной снятию.

Замена реле очистителя ветрового стекла

8. Подденьте отверткой два пистона крепления обивки (показан один) и… 9. …снимите обивку боковины кузова. 10. Отогните коврик пола в сторону и… 11. …отверните два винта крепления реле к боковине кузова. 12. Снимите реле с боковины кузова. 13. Разъедините соединительную колодку проводов, идущих к реле (под панелью приборов), и снимите реле с автомобиля. Установку реле выполняйте в порядке, обратном снятию.

Замена реле-прерывателя указателей поворота и аварийной сигнализации

	Вам потребуется

	Реле-прерыватель указателей поворота и аварийной сигнализации типа 494.3747 расположено за комбинацией приборов и крепится гайкой к шпильке щита передка кузова.
	Маркировка реле нанесена на крышке его корпуса.

14. Отожмите с внутренней стороны панели приборов две пружинные защелки, расположенные по бокам комбинации приборов, и… 15. …выньте комбинацию из панели приборов. 16. Отверните гайку крепления троса спидометра и… 17. …отсоедините трос спидометра от комбинации приборов. 18. Промаркируйте колодки и разъемы проводов. 19. Отсоедините колодки от комбинации приборов и снимите комбинацию. 20. Отверните гайку крепления реле и снимите реле со шпильки передка кузова. 21. Отсоедините реле от колодки проводов (показана стрелкой). Установку реле выполняйте в порядке, обратном снятию.

Схема расположения предохранителей

Где что находится в блоке

Перед тем как приступить к смене предохранителей ВАЗ 21053, необходимо ознакомиться с расположением и предназначением каждого из них, включая реле. На схеме блока предохранители обозначается английской буквой F и имеют каждый свой номер:

• F1 — сила электротока в 10 А, обеспечивает безопасность электроцепи системы отопления, фары заднего хода и реле подключения;
• F2 — обеспечивает безопасность электроцепи дворников для стекла и фар;
• F3, F4 — используются как запасные предохранители;
• F5 — сила тока в 20 А, необходим для безопасной работы отопительного прибора для заднего стекла и реле подключения;
• F6 — 10 А, обеспечивает безопасность электроцепи часов и прикуривателя;
• F7 — 20 А, нужен для работы сигнала и прочих звуковых элементов;
• F8 — 10 А, обеспечивает защиту поворотных фар и аварийки;
• F9 — 7,5 А, защищает задние ПТФ;
• F10, F11 — обеспечивают безопасность работы ламп внутри салона и торможения, а также стояночной лампы и показателя нагрева жидкости в радиаторе;
• F12, F13, F14 — защищают включение и выключение фар дальнего освещения, их регулятор, а также лампу освещения номеров;
• F15 — обеспечивает безопасность работы ламп габаритных фонарей и определенных приборов внутри машины;
• F16, F17 — предназначены для защиты фар ближнего освещения и омывательного реле.

Где расположено реле

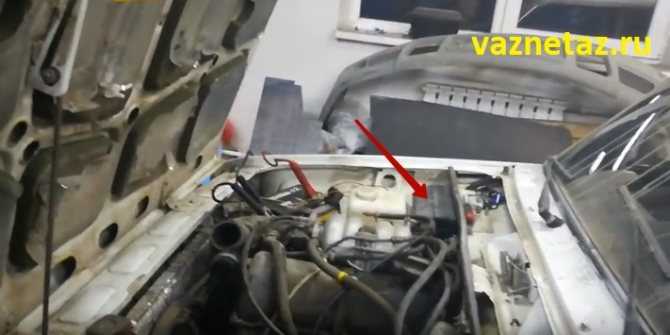

Реле стартера на ваз-2107 установлено в моторном отсеке с правой стороны по ходу машины. Оно зафиксировано на правом крыле, там есть специальная шпилька с гайкой крепления реле. Чтобы не перепутать, проследите направление провода от стартера на реле.

Предохранителя на запуск нет. Его запуск контролируется реле. В главном блоке не предусмотрена возможность установки предохранителя на стартер или реле. Также нет необходимости подключения такого предохранителя и в блоке нового образца марки “Авар” модели 402 и 404.

Когда возникают проблемы в работе стартера, первым делом нужно проверить реле, и заменить его.

Реле замыкает цепь якорных обмоток, а также статора. На крышке реле есть контактные болты, куда подсоединяются плюсовой провод и провод, идущий от реле на статор. При запуске возникает магнитное поле и втягивается якорь. Когда контактная пластина замыкает болты между собой, шток воздействует на рычаг привода.

Распространенные причины выхода из строя реле стартера

Самая популярная причина — это обрыв обмотки (обгорание). Сигнал пропадает, когда обмотка частично разрушается, или обрываются провода, выходящие из нее. Такое часто происходит по причине резких скачков напряжения.

Также причиной может быть аккумулятор, который необходимо проверить. Если ни одна причина не подтвердилась, остается проверить плату замка зажигания.

Как проверить реле

Проверку реле стоит начинать с якоря, он должен свободно перемещаться. Затем, используя омметр, нужно проверить, замыкается ли пластина с контактными болтами.

Дальше прозваниваем контакты на фишке, которая одевается на реле. Один из красных проводов подает напряжение, а противоположный выводит его на стартер.

Если контакты в порядке, проверяем колодку одноконтактного соединения, через которую напряжение идет с фишки на стартер.

Последней проверяется обмотка на тяговом реле. Если есть обрыв контактов, проблему необходимо устранить.

Для выполнения быстрой проверки работоспособности, нужно снять реле и к выводу 50 (на корпусе видно где он находится) подключить плюсовую клемму аккумулятора. Сразу после включения через окно крышки должна появиться шестерня, при этом вы должны услышать характерный щелчок.

Нумерация, номиналы и назначение предохранителей

Каждый из предохранителей в ВАЗ 2107 может обслуживать одну или несколько электрических цепей автомобиля. В случае выхода предохранителя из строя на конкретное устройство или систему автомобиля (либо несколько) не поступает питающее напряжение. В результате этого конкретное устройство теряет неработоспособность.

Не всегда выход из строя предохранителя является причиной неисправности. Во многих случаях перегорание предохранителя является следствием неисправности узла или системы. К таким случаям относятся:

• короткое замыкание электропроводки автомобиля;
• подгорание контактов и разъемов;
• износ бензонасоса, электродвигателей приводов систем автомобиля (стеклоочистителя, вентилятора);
• неисправность электронного блока управления двигателем.

В случае отказа какой либо из систем автомобиля согласно приведенной ниже таблице и схеме расположения предохранителей определяют номер предохранителя, его расположение в блоке. Если данный предохранитель отвечает за несколько систем, следует проверить работоспособность другой системы. Если она работает корректно, скорее всего, предохранитель исправен, и проблема не в нем. После этого с помощью мультиметра или другого измерительного оборудования производят проверку работоспособности предохранителя методом измерения его сопротивления (прозвонки).

Прозвонку предохранителя следует делать только на демонтированном (вынутом) предохранителе. Сопротивление исправного предохранителя близко к нулю. В большинстве типов предохранителей нить его рабочей области видима на просвет либо находится вне корпусной части. Можно проверить предохранитель визуальным методом, однако нередки случаи ошибочного контроля, когда рабочая область имеет микротрещину.

Блок предохранителей ВАЗ 2107

Таблица 1. Назначение предохранителей ваз 2107 (подкапотный блок):

Предохранители ваз 2107, какой за что отвечает

Где находится монтажный блок?

На автомобилях ВАЗ 2107 блок предохранителей (БП) и реле состоит из корпуса с крышкой, с комплектом из плавких вставок расположенных на электронной плате. Каждая отвечает за работу определённой электрической цепи или группы.

Дополнительно на плате размещена группа реле объединённая в блок, обеспечивающая включение или отключение электрооборудования и приборов.

Фото. Расположение блока предохранителей ВАЗ 2107

Для удобства пользования и обслуживания БП на автомобилях размещается не зависимо от выпуска моделей 2107, с правой стороны автомобиля под капотом, напротив сиденья для пассажира (см. фото выше).

В случаях отказа или неисправности в работе электрооборудования автомобиля ВАЗ 2107 каждый автовладелец должен знать место расположение БП.

Старые и новые модели немного отличаются, по этому рассматривать их лучше отдельно.

Реле включения стартера

Когда щелкает и не крутит стартер, а сам треск слышен из реле, тогда неисправность может касаться управляющего кабеля, питающего реле или самого реле. В подобном случае силовой агрегат завести можно методом замыкания плюса от аккумулятора на положительную клемму реле.

Благодаря подобному методу запуска стартер заработал, тогда можете быть уверенными, что проблема не касается аккумулятора. Чаще всего виноваты реле, замок зажигания, проводка.

Где находится

Инженерами была предусмотрено расположение реле под правой частью капота, а точнее около правого крыла автомобиля. Оно установлено на шпильку с гайкой.

Проверка

Если щелкает реле стартера, тогда первоначально следует проверить его работоспособность. Необходимо воспользоваться специальной «контролькой» или вольтметром. Работа проделывается следующим образом:

1. Необходимо демонтировать колодку проводов с реле.
2. Проверьте контакты в колодке и реле, не окислились ли они. Если да, тогда тщательно их зачистите.
3. Проверьте массу на реле, идущую к контакту под номером 86.
4. Также проверьте напряжение в проводе 85, который идет к реле, когда желаете попробовать завести машину с помощью ключа. Еще нужно проверить провод под номером 30.
5. Раз провода проводят ток, тогда проблема не в питании.

Причины выхода из строя стартера на ВАЗ 2104 и способы решения проблем

Причин, по которым стартер может просто взять и перестать крутить, множество. Но все причины поломки можно разделить на основные категории:

• механические;
• электрические.

Основное назначение оборудования рассматриваемого типа – это преобразование электрической энергии в механическую. Это позволяет вращать маховик двигателя. Что и приводит к его запуску. Проблемы по механической части возникают в следующих узлах:

• бендикс;
• подшипники.

Сам процесс запуска основывается на зацеплении шлицов шестерни бендикса с маховиком двигателя. С течением времени шлицы выходят из строя, на них появляется выработка. В некоторых случаях, при стрессовой эксплуатации и частым запусках, зубцы могут быть просто сломаны. Что приводит к плохому зацеплению либо полному отсутствию контакта между стартером и маховиком. Разрешить подобную поломку можно только заменой бендикса.

Ещё одна проблема – подшипники. Проверить исправность таковых можно без разбора стартера. Но потребуется его обязательно снять. Если после демонтажа при попытке провернуть вал выясняется, что он не крутится, то подшипники вышли из строя либо сильно изношены. Обычно самостоятельно осуществить замену затруднительно. Требуется специальный стенд, а также ключ-съемник. Именно за счет него и осуществляется демонтаж.

Электрическая составляющая также нередко выходит из строя. Причины могут быть в следующем:

• отсутствует контакт на управляющих клеммах втягивающего реле;
• вышла из строя обмотка статора.

Нередко автомобиль не заводится по причине банального обрыва в схеме проводки. Напряжение питания подается с АКБ. В силу плохого контакта, поломки клемных колодок может отсутствовать напряжение на управляющих контактах втягивающего реле. Проверить приходит ли оно достаточно просто. Нужно лишь подсоединить мультиметр к контактам и повернуть ключ зажигания. Вместо мультиметра можно использовать обычную лампочку 12 V.

Нередко проблема кроется в самой аккумуляторной батарее. Для её проверки нужно воспользоваться мультиметром: напряжение в нормальном режиме работы должно составлять 12.6 V. При более низком – автомобиль может просто не заводиться. Выход из строя втягивающего реле – типичная проблема для ВАЗ 2104. Проверить работу его сравнительно просто – достаточно послушать щелкает ли оно при включенном зажигании, при подаче питания на стартер.

Если напряжение приходит, но стартер не крутится – можно попытаться замкнуть отверткой либо обычным проводом управляющие контакты реле. Если втягивающее начало щелкать – оно находится в рабочем состоянии и проблема запуска кроется в чем-то другом.

Возможно, в обмотке статора. Установить наличие КЗ в ней можно лишь на специальном стенде. Для решения данной задачи понадобится помощь квалифицированного специалиста. Ремонт стартера, его обмотки, редко обходится в сумму менее 5 тыс. рублей. Именно поэтому хорошим решением будет приобретение новой детали.

Руководство по демонтажу и замене

Меняем блок предохранителей

Замена предохранителей и реле необходима только в случае невозможности ремонта. Для демонтажа следует выполнить следующие действия:

1. От АКБ отсоединяется клемма массы.
2. Снимается корпус воздушного фильтра.
3. Отстыковываются все жгуты, которые подходят к БП.
4. Выполняется снятие полки в салоне под приборной панелью и корпус бардачка, от блока отсоединяется жгут с разъёмом.
5. С помощью головки на 10 откручивается крепление блока и вынимается корпус вместе с уплотнителем.
6. Новое устройство монтируется в обратной последовательности.

Реле играют важную роль в исправности работы системы, потому что они выполняют операции по включению или выключению необходимых функций в автомобиле.

Чтобы проверить работоспособность реле, необходимо выполнить следующие действия:

1. Провод массы в автомобиле отключается от АКБ.
2. Реле легко вытаскивается руками.
3. Проводится визуальный осмотр контактов, очищаются от окислений, проверяется надёжность штыревых креплений.
4. Проверка работоспособности выполняется с помощью подачи питания 12В на обмотку с помощью двух отрезков проводов.
5. При поступлении питания должна сработать катушка, также должны замкнуться контакты, которые можно проверить с помощью мультиметра в режиме позвонки или измерения сопротивления.
6. Реле следует заменить реле на новое в случае неработоспособности.

Прочитайте, может пригодится: Снимаем панель (щиток) приборов, меняем лампочки

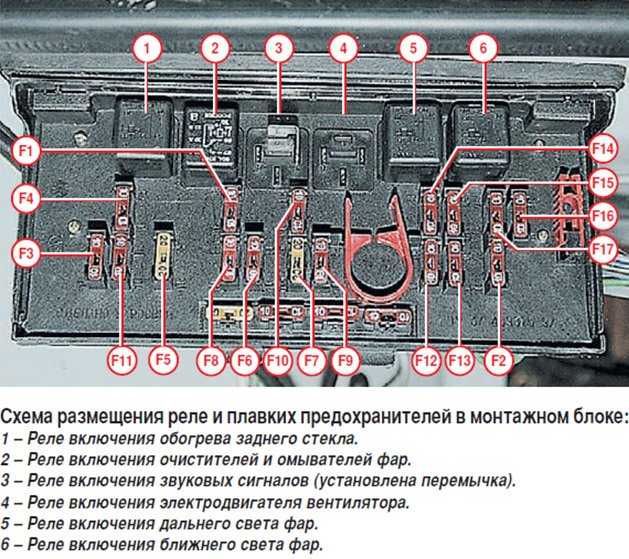

Распиновка блока предохранителей 2107

На фото цифрами от 1 до 6 обозначены реле или разъемы для их установки:

1. Управление обогревателем заднего стекла.
2. Управление стеклоочистителями и двигателем омывателя фар (при их наличии).
3. Управление звуковых сигналов (вместо реле установлена заглушка).
4. Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
5. Управление электролампами дальнего света фар.
6. Управление электролампами ближнего света.

Также на фото обозначены компоненты, которые выполняют различные функции защиты (от F1 до F17):

• F1 защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла.
• F2 защищает дворников лобового стекла.
• F3 в резерве.
• F4 в резерве.
• F5 защищает электронагреватель заднего стекла.
• F6 — цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели.
• F7 — предохранитель вентилятора системы охлаждения и сигнала.
• F8 — цепи управления поворотников в режиме «аварийки».
• F9 — защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ.
• F10 защищает контрольные лампы приборной панели.
• F11 — цепи включения ламп «стопов».
• F12 — цепи правой фары дальнего света.
• F13 — защита левой фары дальнего света и контрольной лампы.
• F14 — защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека.
• F15 — защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка.
• F16 — правая лампа ближнего света фар.
• F17 — левая лампа ближнего света фар.

Реле стартера ВАЗ-2107 – почему ломается? + Видео » АвтоНоватор

Реле поворотов на ваз 2107 схема

Если хорошо подумать, то втягивающее реле стартера таких популярных моделей, как ВАЗ-2107 и 2106, не должно отличаться по функциям и конструкции, ведь это соседи в линейке отечественного автопрома. Так ли это и какие различия могут влиять на сложность обслуживания пускового блока, порассуждаем в статье.

Для чего машине тяговое реле?

Втягивающее (или тяговое) реле стартера – довольно важное устройство. На заре становления автомобильной промышленности роль этого агрегата исполняли длинная рукоятка и сам водитель, который, вставляя ее в отверстие маховика, давал разгон двигателю. Позже машины обзавелись стартерами со втягивающими реле, которые и призваны дать первоначальное усилие шестерне, приводящей в действие валы мотора

Позже машины обзавелись стартерами со втягивающими реле, которые и призваны дать первоначальное усилие шестерне, приводящей в действие валы мотора.

Тяговое реле стартера

В конструкциях большинства автомашин (как и на «классических» моделях ВАЗ) втягивающее реле – небольшой агрегат, смонтированный прямо на кожухе самого стартера. Задачи у него следующие:

• перемещение шестерни бендикса для зацепления с зубцами маховика и возвращение ее в первоначальное положение после начала работы мотора;
• энергетическое распределение между приводом стартера и электромагнитом;
• синхронность работы стартера во время запуска двигателя.

Установленные стартеры на ВАЗ-2106 и 2107 стартеры фактически одинаковы. Относительно втягивающего реле можно сказать, что и оно особых изменений не претерпело. Но есть еще одна деталь с одноименным названием, она и считается отличием этих двух моделей. Это реле включения стартера: на ранних моделях ВАЗ его вовсе нет, а в 2107 оно появляется.

Реле включения механизма ВАЗ-2107

До этого новшества управление от замка зажигания шло напрямую на втягивающее реле.

Стоит сказать несколько слов об этом механизме. Реле включения стартера находится в некотором удалении от самого пускового механизма, поэтому искать его следует по проводам. Естественно, с каждым новым выпуском ВАЗ его дислокация менялась. Но при первом появлении в 2107 реле включения стартера располагалось на правом брызговике в подкапотном пространстве. Его легко снять и заменить гаечным ключом на 10. Но тяговое реле все равно выполняет больше работы и выходит из строя намного чаще, поэтому о нем подробнее.

Почему ломается втягивающее реле?

Основные части реле: корпус, контакты, якорь, магнит с обмотками, возвратная пружина. При поступлении электрического тока во втягивающую обмотку магнита возникает электрическое поле. Оно притягивает якорь, который переезжает в сердечник. Последний, задействовав рычаг, перемещает шестерню бендикса вперед, заставляя ее войти в контакт с зубцами маховика.

Далее сердечник, доезжая до конца, замыкает контакты, через которые ток начинает поступать на удерживающую обмотку магнита. Включается привод, который раскручивает вал стартера, передающий через шестерню бендикса усилие на маховик, чем его и раскручивает. Как только двигатель заработал, ток на реле идти перестает, магнит отключается, а возвратная пружина отводит в первоначальное положение вал с шестерней.

Шестерня бендикса

Какие неисправности могут быть в процессе эксплуатации тягового реле на автомобилях ВАЗ-2106 и 2107?

1. Стук. Он может возникать, если АКБ не имеет заряда, произошло окисление клемм, соединение неисправно или удерживающая обмотка магнита не соединяется с «массой» в результате ее повреждения.
2. Отсутствие реакции со стороны втягивающего реле и стартера в целом после включения зажигания. Как и в первом случае, проблема в состоянии аккумулятора. Например, утрачено соединение удерживающей обмотки с «массой», оборвался контакт между дополнительным и втягивающим реле или перегорела плата замка зажигания.
3. Некорректная работа якоря, когда после включения реле он не вращается. И тут чаще всего «виновата» АКБ. Это может произойти, если окислились контакты стартера или перегорела обмотка якоря, из-за чего произошло отделение провода, и сам якорь заклинило.

Диагностика неисправностей стартера ВАЗ 2107

Стартер ВАЗ 2107 может выйти из строя по различным причинам.

Стартер гудит, но двигатель не запускается

Причинами ситуации, когда стартер гудит, но двигатель не заводится, могут быть следующие моменты.

1. Зубья шестерни стартера со временем перестают входить (или плохо входят) в зацепление с маховиком. Это обычно происходит при использовании неподходящей смазки для двигателя. Если зимой в мотор залить густое масло, стартер будет с трудом проворачивать коленвал.
2. Шестерня, входящая в зацепление с маховиком, может быть перекошена. В результате зубья сцепляются с венцом маховика лишь одним краем. Это обычно связано с выходом из строя демпферной системы бендикса. Внешне это проявляется в форме характерного гула или скрежета и результируется в виде сломанных зубьев маховика или привода.
3. Произошли нарушения в системе подачи на стартер электропитания (износились щётки, окислились клеммы и т. п.). Недостаточное напряжение не позволяет пусковому устройству разогнать маховик до нужных оборотов. Стартер при этом вращается нестабильно, появляется гул и жужжание.
4. Вышла из строя толкающая вилка, подводящая зубья стартера к венцу маховика и убирающая их после запуска двигателя. Если эта вилка деформирована, реле может сработать, но ведущая шестерня не войдёт в зацепление. В результате стартёр гудит, но двигатель не заводится.

Стартер щёлкает, но не проворачивается

Иногда стартер ВАЗ 2107 щёлкает, но не крутится. Это может происходить по следующим причинам.

1. Возникли проблемы с электропитанием (разрядился аккумулятор, ослабли клеммы АКБ или отсоединилась масса). Следует подзарядить батарею, затянуть клеммы, провести разминусовку и т. п.
2. Ослабло крепление втягивающего реле к корпусу стартера. Обычно это происходит при езде по плохим дорогам или в результате чрезмерно сильной затяжки болтов крепления, которые в процессе движения просто ломаются.
3. В тяговом реле произошло короткое замыкание, и подгорели контакты.
4. Перегорел идущий к стартеру плюсовой кабель. Также возможно ослабление креплений этого кабеля. В последнем случае достаточно затянуть гайку крепления.
5. В результате износа втулок заклинил якорь стартера. В такой ситуации необходима замена втулок (потребуется демонтаж и разборка стартера). К аналогичному итогу может также привести замыкание или обрыв в обмотках якоря.

6. Деформировался бендикс. Чаще всего оказываются повреждёнными его зубья.

   Бендикс стартера ВАЗ 2107 выходит из строя довольно часто

Видео: стартер ВАЗ 2107 щёлкает, но не проворачивается

Треск при запуске стартера

Иногда при повороте ключа зажигания со стороны стартера раздаётся треск и скрежет. Это может происходить в результате следующих неисправностей.

1. Ослабли гайки крепления стартера к кузову. Вращение стартера приводит к сильной вибрации.
2. Износились шестерни стартера. При запуске обгонная муфта (бендикс) начинает издавать треск.
3. Из-за недостатка или отсутствия смазки бендикс начал перемещаться по валу с затруднениями. Следует смазать узел любым моторным маслом.
4. Повреждённые в результате износа зубья маховика перестают входить в зацепление с шестернёй стартера.
5. Открутился ролик привода ГРМ. В этом случае треск раздаётся при запуске двигателя и исчезает после прогрева.

Стартер не запускается

Если стартер совсем не реагирует на поворот ключа зажигания, возможны следующие ситуации:

1. Стартер неисправен.
2. Вышло из строя реле стартера.
3. Неисправна цепь электроснабжения стартера.
4. Перегорел предохранитель стартера.
5. Неисправен замок зажигания.

Случилось однажды заводить двигатель зимой, когда через замок зажигания наотрез отказывался вращаться стартер. Я остановил машину на озере, куда поехал рыбачить. Когда собирался обратно, пусковое устройство бездействовало. Рядом никого. Сделал так: нашёл управляющее реле, скинул с него провод, соединяющий систему с замком зажигания. Далее, взял длинную отвёртку на 40 см (такая у меня нашлась в сумке) и замкнул два болта стартера и один втягивающего. Стартер заработал — оказалось, что иногда от холода и грязи с этими устройствами такое происходит. Надо подать ток напрямую, чтобы электродвигатель заработал.

Причины сгорания предохранителей

Вот так выглядит монтажный блок

Причин сгорания монтажного блока ВАЗ 2105 может быть несколько. Одной из самых распространенных является разрушение определенной электрической запчасти в машине. Кроме того, при замыкании электропроводки возможен сбой в подаче электричества, в результате чего блок предохранителей ВАЗ также может сгореть. Процесс нарушения можно выявить в кратчайшем пути с низким значением.

Еще из школьной программы многие помнят закон Ома, говорящий об обязательном повышении силы тока, если в определенной части электрической цепи понизилось сопротивление. Результатом подобного нарушения становится сгорание специальной плавкой вставки, которая располагается в блоке предохранителей ВАЗ 21053. Разомкнуть цепь можно, только прервав соединение.

Еще одной распространенной причиной сгорания блока предохранителей является внезапный скачок электричества. Он приводит к перегрузке напряжения, и определенная деталь, работающая с помощью трамблера, начинает замыкать или заедать. Таким образом, внутри электромотора возникает высокое электрическое напряжение, которое и приводит к перегоранию предохранителей

Разумеется, блок предохранителей и нужен для того, чтобы воспрепятствовать перегоранию какой-то более важной запчасти. Поэтому его замена — нередкое явление

Бывает, что монтаж предохранителя проведен неправильно. В этом случае оболочка может расплавиться даже при малейшем скачке тока в электропроводке.

Последней причиной неисправности предохранителей является банальное изнашивание. Это в любом случае произойдет со временем, так как даже самая хорошая деталь не вечна. Часть предохранителя, сделанная из пластика, чаще всего подвержена плавлению вследствие нагрева или перегрузок. Со временем это станет причиной образования меньшего сечения. Многие знают, что при нагреве нити из металла повышают свое сопротивление. Его увеличение влечет за собой понижение тока. В итоге прибор сгорит из-за резкого скачка напряжения.
