Инструкция по эксплуатации
Страница из руководства по эксплуатации Lada 4×4 (экс-«Нива»). Всё четко и предельно ясно.Страница из руководства по эксплуатации Lada 4×4 (экс-«Нива»). Всё четко и предельно ясно.
| Марка, модель | Резерв топлива, как указано в руководстве по эксплуатации | Примечания |
| Hyundai Solaris | Нет данных, «контрольная лампа загорается, когда топливный бак почти пуст». | По данным пользователей, у Соляриса в резерве не менее 7 л, которых должно хватить на 100 км по загородной дороге. |
| Kia Rio | Аналогично | Аналогично |
| Volkswagen Polo | «Постоянно горит при остатке топлива в баке примерно на 80 км пути». | И здесь, по словам пользователей, резерв составляет 7–8 л, не менее чем на 100 км. |
| Skoda Rapid | «Контрольная лампа загорается, когда в баке остается примерно менее 7 литров топлива» | У Рапида несколько вариантов силовых агрегатов. Но даже в самой мощной версии резерва должно хватить более чем на 100 км. |
| Renault Duster | Нет данных, «если лампа загорается и не гаснет, необходимо срочно заправить бак топливом». | По словам владельцев, резерв не менее 7 л (часто говорят о 8 литрах), должно хватить на 90 км. |
| Renault Logan | Аналогично | Резерв — около 5 л, должно хватить на 90 км. |
| Lada Largus | Аналогично | Аналогично |
| Renault Sandero | «С момента первого загорания сигнальной лампы вы можете проехать еще 50 км». | На самом деле резерв в баке не менее 5 л, возможно, 7. |
| Lada Granta | Нет данных, «загорается желтым светом при необходимости дозаправки во избежание перебоев в работе двигателя». | Владельцы утверждают, что резерв около 8 литров. Более чем на 100 км пути! |
| Lada Kalina | Аналогично | Аналогично |
| Lada Vesta | Нет данных, соответствующий пункт в руководстве по эксплуатации найти не удалось. | Резерв составляет 7–8 л, также на 100 км пути и более. |
| Lada XRAY | «С момента первого загорания сигнальной ламы Вы сможете проехать около 50 км». | Резерв в баке — 6–7 л топлива. Как у Renault Sandero. |
| Lada 4×4 | «Загорается оранжевым светом, если в топливном баке осталось менее 4–6,5 л». | «Нива», то есть Lada 4×4 — не самый экономичный автомобиль. Минимальный расход, по паспортным данным, равен 9,1 л. на 100 км. Итого у вас в запасе менее 90 км. Увы. |
| Chevrolet Niva | Аналогично | Аналогично |
| Toyota Camry | «Указывает, что осталось приблизительно 10,5 л топлива или менее». | Такого запаса должно хватить еще на целых 100 км! |
| Toyota RAV4 | «Показывает, что остаток топлива составляет 9,0 л или менее». | Минимальный расход топлива по шоссе версии с 2,0-литровым двигателем — 6,3 л на 100 км. Но не стоит обольщаться и рисковать. Заправляйтесь, как только появится возможность. |
Исследование: Сколько можно проехать на лампочке?
Топливный насос
Комплексный прибор, который обеспечивает функции:
- очистку бензина от примесей;
- дозированную подачу горючего к форсункам;
- забор лишнего топлива обратно в систему.
Топливный насос Логан приводится в действие с помощью электрического привода, под управлением ЭБУ автомобиля. Сколько газа вы дадите, столько инжектор и вспрыснет бензина в камеру возгорания.
Обоснованность его расположения в баке обусловлена тем, что снижается возможность паровых пробок, так как топливо подается не в результате действия разряжения, а силой нагнетающего давления.
Также насос бака включает в себя регулятор, который обеспечивает необходимое давление топлива по всей центральной рампе в любых режимах работы силового агрегата.
Инженеры Рено включили в бензонасос и датчик уровня бензина.
Он представляет собой привычную систему из поплавка с держателем и переменным резистором, который фиксирует электрическое сопротивление в разных положениях поплавка и передает их на индикатор наличия топлива.
Это очень простая и надежная система бака, которая, к сожалению, допускает приличные погрешности. Из-за этого у автомобилистов часто возникают споры о доливах и недоливах на заправках, а также между собой о реальной емкости резервуара для бензина Логан.
Добраться до бензонасоса Логан можно, сняв седушку заднего кресла и открыв специальный люк доступа. На люке присутствует стрелка, указывающая на защелку, которой следует воспользоваться. Надавите на нее отверткой и люк откроется. Сместите крышку в бок, и доступ к насосу будет открыт.
Поиск по теме
Ребята, подскажите: последняя риска на указателе уровня топлива — сколько это в литрах? Комп показывает запас хода около 100 км, лампочка пока не горит, но страшновато, не хватанет ли воздуха. До ближайшей заправки 25 км, доеду?
проверь в диагностическом режиме остаток
У меня лампочка загорается, когда запас хода остается километров 80-90. Машина с БК, 1.6, 8 клапанов, средний расход 6,2-6,5.
давно тоже хочу узнать после загорания лампочки , сколько авто проедит км в городе до того момента , когда заглохнет
по городу не ездишь?
ну дотяни пока заглохнет.заранее бензонасос купи только)))
а чего, недопустимо досуха укатывать бензин? Прастите быдлеца, владел только жигулями, недавно пересел на нисцан инжекторный. На жигулях укатывал досуха много раз, ничего не было. На нисцане осознанно укатывал досуха, прям на дороге мотор заглох. После вылил канистру, с тех пор продолжаю успешно ездить.
Повторюсь, чем чревато то? Знаю что на дизеле нежелательно завоздушивание топливной магистрали, а про бензинки не в курсе.
Привет всем! Сгонял до Красноярска.1000 туда примерно и обратно.Залил 95 го в Абакане.Был удивлен.Мотор пер,неимоверно.Но после поездки,гремит маленько.Загнал машину на сервис,сделали диагностику подвески,обратно шел по гололеду ,спокойно всю ночь.Набрал запчастей на замену ГРМ. Хотел цены выложить.Мож обложался !И стойки стали пробивать,устали ?
если только с двух на одну перескочила то 8 литров еще есть, загорается обычно лампочка при 5 литрах
А как в него войти? И разве есть в логане такой режим? Надо, наверно, приспособление какое-то для этого иметь?
Спасибо. Значит, километров 50 спокойно еще могу проехать.
а чего, недопустимо досуха укатывать бензин? Прастите быдлеца, владел только жигулями, недавно пересел на нисцан инжекторный. На жигулях укатывал досуха много раз, ничего не было. На нисцане осознанно укатывал досуха, прям на дороге мотор заглох. После вылил канистру, с тех пор продолжаю успешно ездить.
Повторюсь, чем чревато то? Знаю что на дизеле нежелательно завоздушивание топливной магистрали, а про бензинки не в курсе.
Привет, земляк, давно не общались. По поводу парктроника — работает отлично. Спасибо, что откликнулся тогда. А по поводу сухого бака — на жигулях да, не страшно. Плеснул бензина, подкачал вручную, и дальше поехал. А на инжекторе на сухую бензонасос можно запросто подпалить. Так что нежелательно машину на голодном пайке держать.
Для чего нужен регулятор давления топлива
Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.
Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.
Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.
- Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
- В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.
Еще одним вариантом регулировки давления является электронная схема, которая конструктивно не имеет механического регулятора. Давление топлива в таких системах контролируется электробензонасосом, на котором электронная система управления определяет напряжение, регулирует количество подаваемого горючего и т.д. Данное решение (датчик регулятора давления топлива) позволяет уменьшить степень нагрева топлива, обеспечивает максимальную экономичность.
Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.
По приборам

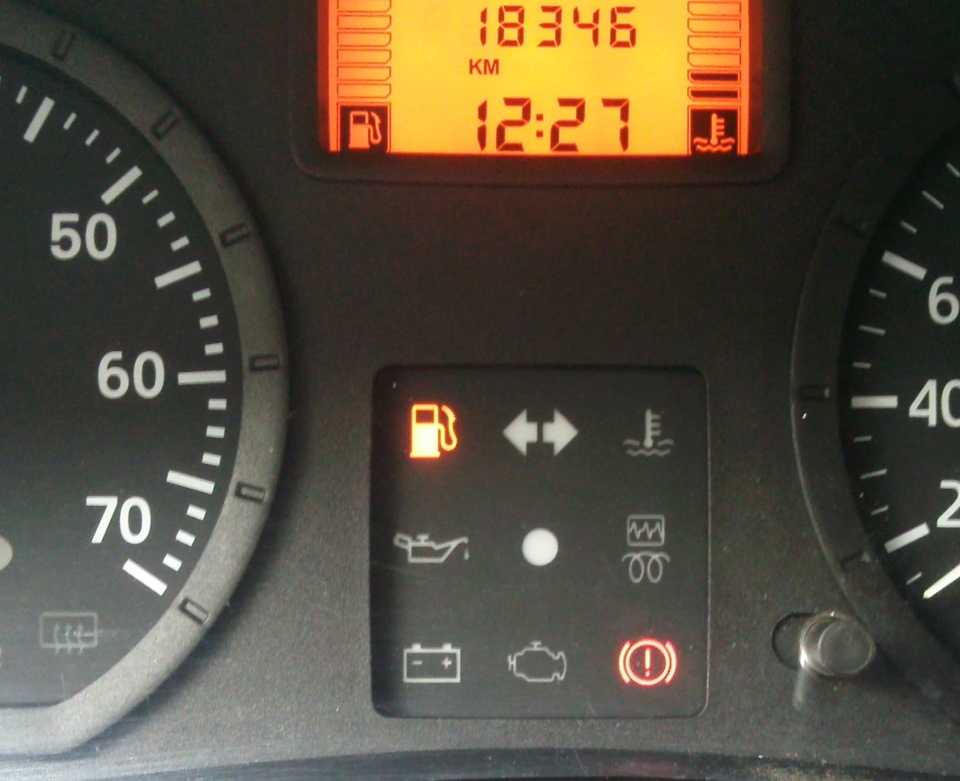

Если топливный индикатор работает, первое решение – сориентироваться по нему. Например: объем бака – 50 л, на шкале условно нанесено 10 делений, – значит, каждое «отбивает» 5 л
Прикидывая остаток горючего таким способом, помните, что результат будет приблизительным, и обращайте внимание на расположение автомобиля: машина должна стоять строго горизонтально, иначе показатель не будет соответствовать действительности
Более точные показания можно получить с помощью специального щупа. Бензобаки некоторых старых автомобилей снабжались им с завода, но по аналогии его можно сделать самостоятельно, хорошо изучив тему. Расстояние между отсечками зависит от размеров и формы бака, длина линейки должна быть не менее полутора метров, а материал, из которого она изготавливается, – не содержать металла и не создавать искр.
Неисправное устройство — замена
Компьютерную диагностику в домашних условиях не провести, но можно заменить устройство, контролирующее уровень горючего. Первым делом необходимо демонтировать топливный насос, так как датчик находится на его корпусе. Чтобы безопасно провести операцию, нужно обязательно понизить давление в топливной магистрали. Реле насоса вынимается, а машина заводится. Без работы насос сразу заглохнет или заведётся на несколько секунд.
С маркой АИ-95 и выше силовая установка пробудет в рабочем состоянии дольше. Также применение такого горючего положительно сказывается на динамике Renault Logan.
Как перейти в диагностический режим
Для входа в режим диагностики БК следует поочерёдно выполнить такие действия:
- поместить ключ в замок зажигания;
- нажать и удерживать на панели приборов кнопку, отвечающую за сброс пробега (суточного);
- повернуть ключ, не отпуская кнопку;
- кнопку необходимо удерживать ещё пару секунд до появления на дисплее чисел;
- отпустить кнопку.
Выполнив все вышеперечисленные рекомендации, бортовой компьютер войдёт в диагностический режим. Это можно понять по «дёргающимся» стрелкам спидометра и тахометра.
В этом режиме становится доступно четыре окна с различной информацией. Смена окон осуществляется нажатием на кнопку.
Это интересно: Какой расход топлива у гранты
Регулировка показаний
Если стрелка периодически повышает и понижает значения, то в этом случае поможет регулировка.
Регулировка датчика топлива (ДУТ) — снятие бензонасоса
- Поднимаем задний диван.
-
Снимаем топливный насос, очищаем всё от грязи. (Подробнее о снятии бензонасоса здесь).
Подготовка к снятию бензонасоса
- Далее подключаем контрольные провода к бензонасосу и начинаем водить поплавок из стороны в сторону. При этом наблюдая за стрелкой на панели приборов. Во время вращения её показания, так же должны изменяться в положения от полного до пустого бака.
Если же в каком-либо положении стрелка указывает неверные значения, то необходимо с этой стороны подогнуть регулировочные языки, для того чтобы штанга поплавка смогла передвигаться вправо или влево свободно, в зависимости от своего расположения.
Регулировка контрольной стрелки на панели приборов
Если проблема заключается в стрелке на панели приборов, то необходимо снять панель приборов, и в ручную отрегулировать её.
Renault megane ii 1.6 at › бортжурнал › датчик уровня топлива. проблема и её решение.
После замены блока бензонасоса стал глючить датчик уровня топлива. Проявляется это в том, что показания датчика постоянно меняются. То показывает достоверный уровень топлива, то вдруг падает на отметку в 15 литров, то падает совсем до 0, при этом загорается лампочка и звучит предупреждающий сигнал.
Полез читать форумы. В основном называют следующие причины: 1. Неправильно установленный бензонасос, как следствие неправильное положение поплавка датчика. 2. Заправка автомобиля при заведенном двигателе. 3. Стертые дорожки на самом датчике.
В моём случае я уверен в том, что бензонасос установлен правильно, к тому же при замене я убедился в работоспособности датчика топлива. На заведенном двигателе автомобиль не заправлял, к тому же за время пока не работал датчик, я несколько раз доливал топливо и это никак не влияло на работу датчика.
Дальнейшим шагом в поиске неисправности стало обращение к электросхемам по Мегану.
Как обойтись без мультиметра.
Чтобы проверить показания датчика можно обойтись и без мультиметра и отключения панели приборов. Для этого необходимо включить на панели приборов тестовый режим.Запуск самопроверки щитка приборовПри выключенном зажигании нажмите на кнопку вывода информации бортового компьютера и, удерживая ее нажатой, нажмите на кнопку запуска двигателя и удерживайте ее нажатой примерно в течение 7 секунд.
Щиток приборов при этом переходит в режим самопроверки. Во время самопроверки при каждом нажатии на кнопку вывода информации бортового компьютера на экране последовательно появляются: “Mode test”, версия программного обеспечения, возможные присутствующие или запомненные неисправности, значение сопротивления датчика уровня топлива, значение расхода топлива и “Test OK”.
Будет полезно: Регулировка карбюратора ваз 2105
Вся суть
Проблема глюков датчика уровня топлива лежит в плохом контакте на фишке бензонасоса. Фишка сидит плотно, но видимо недостаточно плотно, чтобы постоянно считывалось правильное значение сопротивления. Если фишку вручную сильно сжимать, то датчик работает.
Решение (Временное)
Прижать фишку плотнее, чем она сидит мне не удалось, поэтому было решено вставить в контакты 1 и 2 по маленькой проволочинке. Этот вариант в данный момент работает. После всех этим манипуляций на машине лучше проехаться пару километров для того, чтобы показания датчика пришли в норму, поскольку при каждом старте двигателя происходит перерасчет показаний датчика.
В итоге к 3-ем пунктам возможных неисправностей датчика уровня топлива стоит отнести и плохой контакт в фишке бензонасоса.
Таблица остатка топлива в баке после загорания лампочки на приборной панели
(по маркам и моделям)
| Марка | Модель | Количество топлива,которое остаетсяв баке, послепосле появления горящей лампочки | Запас ходапри пустом бакеи горящейлампочки |
| Ford | F-150 | 1/16 бака | 55-130 км |
| Chevrolet | Silverado | нет данных | 40 км |
| Ram | 1500 | 14 литров | 100-140 км |
| Toyota | Camry | 12 литров | 105-145 км |
| Toyota | Corolla | 9 литров | 95-135 км |
| Nissan | Teana | 14 литров | 130-180 км |
| Honda | Accord | 12 литров | 110-150 км |
| Honda | CR-V | 10 литров | 100-125 км |
| Honda | Civic | 9 литров | 95-130 км |
| Ford | Fusion | 1/16 бака | 55-130 км |
| Ford | Escape | 1/16 бака | 55-130 км |
| Toyota | RAV4 | 10 литров | 90-120 км |
| Hyundai | Elantra | нет данных | 50 км |
| Jeep | Cherokee | 14 литров | 105-150 км |
| Chevrolet | Cruze | 9 литров | 90-135 км |
| Ford | Focus | 1/16 бака | 55-130 км |
| Hyundai | i40 | нет данных | 65 км |
| Jeep | Wrangler | 13 литров | 75-95 км |
| Chevrolet | Malibu | 9 литров | 80-115 км |
| Jeep | Grand Cherokee | 14 литров | 105-145 км |
| Марка | Модель | Количество топлива,которое остаетсяв баке, послепосле появления горящей лампочки | Запас ходапри пустом бакеи горящейлампочки |
| Toyota | Tacoma | 14 литров | 105-145 км |
| Subaru | Forester | 12 литров | 100-135 км |
| Kia | Optima | нет данных | 50 км |
| Toyota | Highlander | 13 литров | 95-115 км |
| Toyota | Sienna | 14 литров | 85-120 км |
| Subaru | Outback | 12 литров | 105-135 км |
| Volkswagen | Jetta | 8 литров | 90-135 км |
| Honda | Pilot | 11 литров | 70-100 км |
| Ford | Mustang | 1/16 бака | 55-130 км |
| Ford | Edge | 1/16 бака | 55-130 км |
| Kia | Soul | нет данных | 50 км |
| Toyota | Tundra | 18 литров | 95-115 км |
| Hyundai | Santa Fe | нет данных | 65 км |
| Kia | Sorento | нет данных | 65 км |
| Toyota | Prius | 7 литров | 120-130 км |
| Ford | Transit | 1/16 бака | 55-130 км |
| Mazda | 3 | 10 литров | 110-150 км |
| Mazda | CX-5 | 12 литров | 105-145 км |
| GMC | Terrain | нет данных | 80 км |
| Jeep | Patriot | 9 литров | 75-95 км |

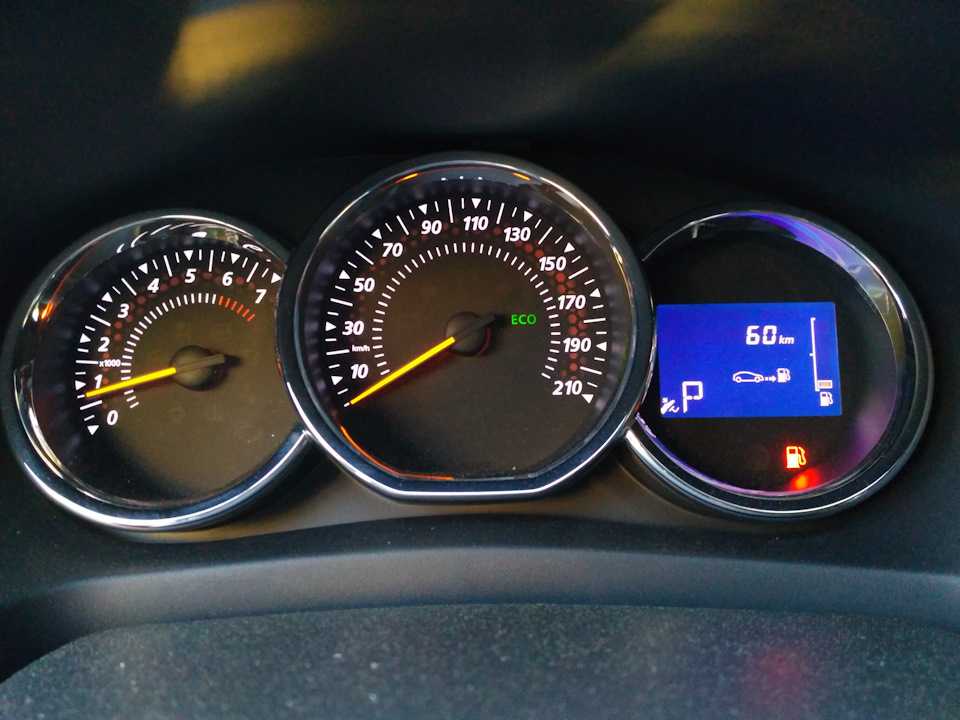

Да иногда мы можем оказаться в ситуации, когда вовремя не получится дозаправить свою машину. В таком случае на приборке в любом случае рано или поздно появится предупреждение о том, что скоро закончится бензин или дизельное топливо.
Советуем вам не игнорировать это предупреждение электроники автомобиля. Но и нет необходимости паниковать. У вас еще есть время найти АЗС, чтобы заправить свою машину. Благодаря этой таблице вы можете примерно узнать, сколько у вас есть топлива в баке, а также какой запас хода автомобиля, после появления лампы сигнализирующей о низком уровне топлива в баке.
Бортовой компьютер рено логан: программа диагностики и коды ошибок
Диагностический режим бортового компьютера есть на следующих моделях:
- Renault Logan
- Renault Sandero
- Renault Duster
- Lada Largus
С помощью данного режима можно:
- Узнать версию прошивки бортового компьютера Рено Логан/Дастер/Сандеро/Лада Ларгус
- Узнать остаток топлива в баке в литрах
- Узнать моментальный расход
- Продиагностировать элементы ЖК дисплея
- Проверить наличие ошибок в работе некоторых датчиках
Интересно, что бортовой компьютер (БК) есть в любой комплектации, просто в базовых версиях нет специальных кнопок.
Как войти в режим диагностики БК
– вставляем ключ в замок зажигания
– нажимаем и удерживаем кнопку сброса суточного пробега на щитке приборов
– не отпуская кнопку на щитке поворачиваем ключ включаем зажигание
– кнопку на щитке продолжаем удерживать несколько секунд до появления цифр на экране
– отпускаем кнопку и мы режиме диагностики, в нём начинают “дергаться” стрелка скорости и тахометра (см. видео)

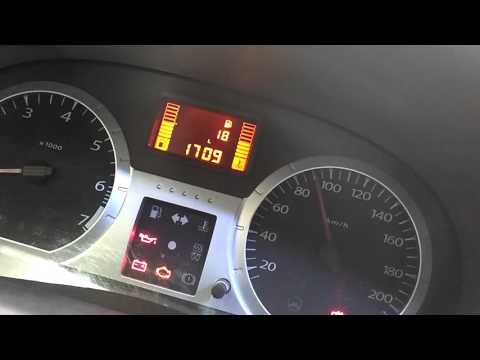

Вы вошли в диагностический режим Рено Логан/Сандеро/Дастер/Ларгус
Доступно 5 режимов с информацией, чтобы перейти к следующему нажмите кнопку на щитке приборов.
Первый экран показывает версию прошивки бортового компьютера
На втором экране включаются абсолютно все элементы жк дисплея, обратите внимание на отсутствие одной “палки” в первой цифре слева – её нет у всех, не переживайте.

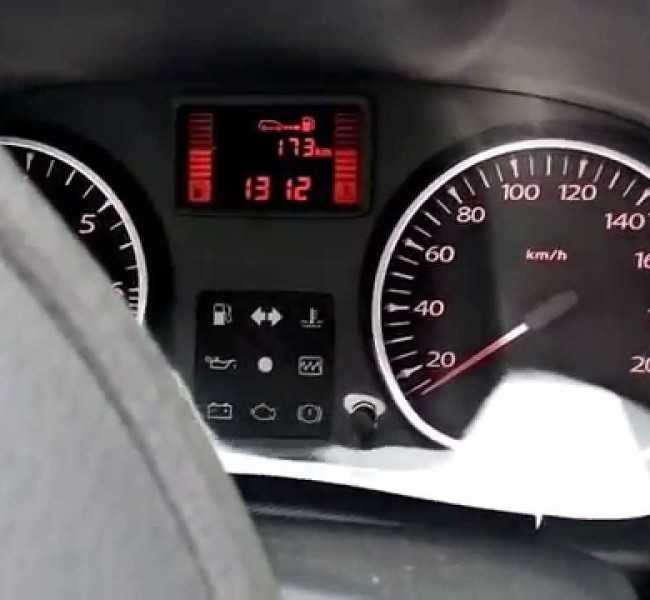

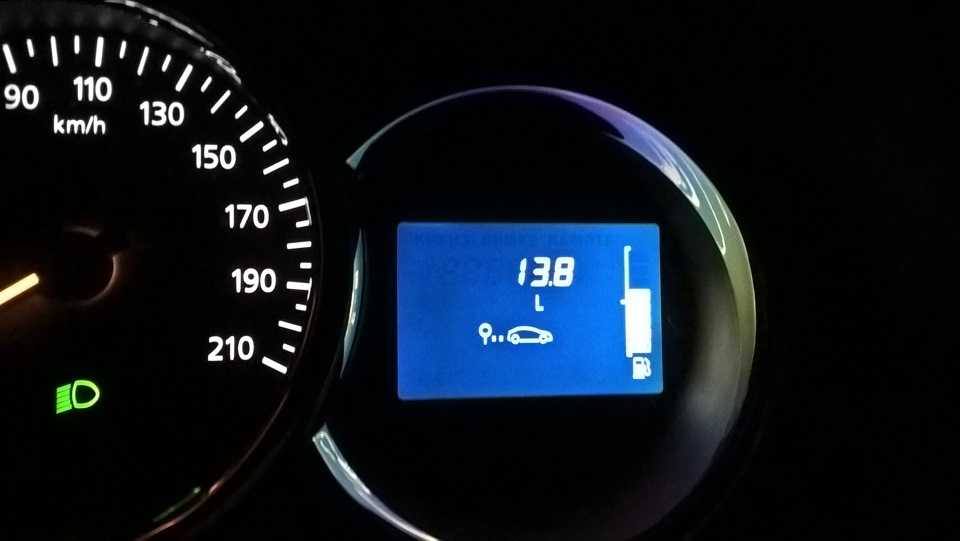

На третьем экране отображается остаток топлива в баке в литрах. В случае неисправности электропроводки на дисплее будут прочерки. Интересность данного режима в том, что он показывает количество топлива только до 50 литров, т.е. если у вас больше, то покажет 50.
Четвёртый экран показывает мгновенный расход. Данный режим имеется только при наличии прошивки 6002. В данном режиме компьютер показывает моментный расход даже на стоящем автомобиле. Если присутствует неисправность в цепи на дисплее будет прочерк.
Следующий экран доступен также при прошивке БК 6002. Показывает наличие неисправностей датчиков уровня охлаждающей жидкости, датчика уровня топлива и системы информирования о расходе топлива.
При отсутствии как имеющихся так и запомненных неисправностей на дисплее выводятся “- – – – -“.
– Запомненные и имеющиеся неисправности датчика температуры охлаждающей жидкости выводятся на дисплей в виде “- – -TO” при разомкнутой цепи или “- – -TC” при коротком замыкании. Неисправности датчика температуры охлаждающей жидкости не являются критическими; можно не обращать внимания на неисправность “TO”, если двигатель холодный.
– Запомненные и имеющиеся неисправности датчика уровня топлива выводятся на дисплей в виде “-JO- -” при разомкнутой цепи, “-JC- -” при коротком замыкании.
– Запомненные и имеющиеся неисправности системы информирования о расходе топлива выводятся на дисплей в виде “D- – – -” при отсутствии сигнала расхода топлива. Неисправности системы информирования о расходе топлива принимаются во внимания только, если автомобиль оснащен бортовым компьютером.
Все приведенные на странице “запомненные неисправности датчика” являются обнаруженными неисправностями, но которые больше не проявляются. При наличии нескольких запомненных или имеющихся неисправностей они показываются на одной и той же строке.
Для удаления из памяти запомненных неисправностей и выхода из режима самодиагностики следует нажать и удерживать штырек нажатым несколько секунд

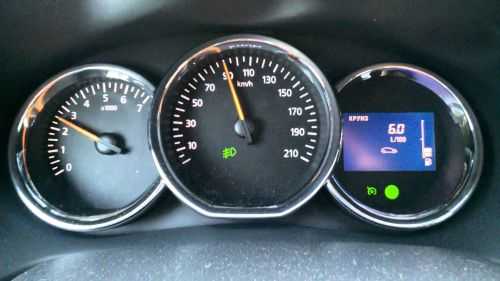

Вот как выглядит активированный бортовой компьютер
Возьмите во внимание тот факт, что на любой модели Рено Логан тот самый бортовой компьютер всё-таки присутствует, но его необходимо всего лишь правильно «разбудить». Обращаем ваш особое внимание, что нижеописанный способ не является самым лёгким, однако по сути своей получается самым эффективным
В первую очередь, что необходимо знать, дак это то, что основная часть всей информации хранится на маленькой плате в приборной панели, с помощью которой и осуществляется активация.
Замена датчика указателя уровня топлива — renault logan
Вытащите две релюшки,точнее нужно одну,но я не понял какую и вытащил две,на рисунке указано стрелками.
Модуль датчика уровня топлива. СНЯТИЕ. • Отключите аккумуляторную батарею. • Снимите: гайку датчика уровня топлива
Отсоединяем колодку проводов топливного насоса от разъема на внутренней стороне крышки топливного модуля. Ездил так почти две недели ,замучился чуть не посидел от этого аттракциона. Снятие и разборка топливного модуля Renault Logan.
Сливаем остатки топлива из топливного модуля в заранее подготовленную емкость. Снимаем датчик указателя уровня топлива. Маленькую отвертку воткните в усик контактной клеммы и аккуратно отведите его на рисунке ниже показано стрелкой, но не сильно чтобы не сломать, потяните клемму на себя и она отсоединиться.
Через пару дней опять начало глючить. Сколько бы литров не было в баке на панели отоброжается полный бак.
Ездиешь езжиешь и хоп все ячейки тухнут и загорается лампа «бензиновая колоночка». Ездил так почти две недели ,замучился чуть не посидел от этого аттракциона.
Quote Armery Очень похоже,что датчик уровня в баке глючит. Я тоже так подумал и в один прекрасный день когда появилось время занялся решением этой проблемы.
Для решения проблемы мне понадобилось: Отвертка плоская маленькая 2мм. Тазик или чашка глубиной не менее 5 см и диаметром не менее 20 см.
Поднимаем задний диван и видим черную круглую крышку. Аккуратно подденьте отверткой крышку и поднимите ее, красным отмечены места расположения защелок, будьте осторожны не отломите их.
Сливаем остатки топлива из топливного модуля в заранее подготовленную емкость. Закрываем отверстие в топливном баке плотной бумагой или полиэтиленом.
Как проверить индикатор уровня топлива на chevrolet aveo
Нередко встречается ситуация, когда на авто Шевроле Авео лампа уровня топлива
постоянно горит вне зависимости от того, сколько бензина залито в бак. Проверяем датчики на машине следующим образом:
- добираемся до бензонасоса, сняв лючок, разъединяем штекер датчика;
- подсоединяем мультиметр (омметр) к среднему нижнему и среднему верхнему разъему на датчике в бензобаке, измерительный прибор при исправном ДУТ должен показывать порядка 200 Ом. Если сопротивление бесконечно, в цепи датчика имеется обрыв, если оно слишком маленькое, присутствует замыкание;
- индикаторную лампочку на щитке приборов проверяем при помощи провода, перемыкаем в снятом штекере также средние разъемы (к которым идут желтый и черный провода);
- при замыкании проводов лампа на щитке приборов должна ярко засветиться, если этого не произошло, вероятно, есть проблема с проводкой, или перегорела сама лампочка;
- сняв бензонасос, также проверяем состояние ДУТ путем внешнего осмотра, для удобства можно снять поплавок;
Основные проблемы датчик уровня топлива
– неисправный терморезистор. Этот резистор электрической цепью (черным и жёлтым проводом) связан с лампочкой, при снижении его сопротивления лампа напанели приборовзагорается.
Бензин, находящийся вокруг терморезистора, охлаждает датчик, сопротивление в этот момент высокое, и лампа не загорается. Как только бензина становится меньше, сопротивление падает, на панели приборов
загорается индикатор малогоуровня топлива.
Терморезистор не обязательно устанавливать фирменный, его можно подобрать из тех деталей, которые продаются в радиомагазинах, и здесь важно, чтобы его сопротивление было 200 Ом. Меняем датчик так:
- разбираем колбочку;
- отгибаем один конец терморезистора, его припаиваем к текстолитовой площадке (черный провод на рисунке сверху);
- второй отвод будет соединяться с дном колбы, его необходимо продеть через цилиндрик;
- завальцовываем текстолитовую площадку в корпусе, теперь к колбочке осталось только припаять провода, установить самодельный датчик на место.
Затем ставим на место бензонасос, проверяем работу индикатора уровня бензина на панели приборов, лампа должна работать исправно.
Не показывает уровень топлива ВООБЩЕ
Когда стрелка указывает на «0» при полном баке, то внимание следует уделить на все контакты и соединения:
- В первую очередь это касается болтов, расположенных с обратной стороны панели приборов, так как именно они создают контакт фиксируясь на указателях.
- Возможно, что сбилась с места фиксации стрелка уровня топлива и требуется её корректировка.
- Неисправна может быть и сама панель приборов. Так как её механические части очень подвержены износу.
- Тестируем все «минусовые» провода, особенно это относится к тому, который расположен у ручного тормоза. Потому, как зачастую именно он бывает раскручен.
- Клинит поплавок или сам ДУТ.
Проанализировав всё вышеназванное, можно прийти к выводу, что вся эта проблема кроется целиком и полностью в системе электропитания и механической части датчика уровня топлива.
Обратите внимание, что при наличии бортового компьютера (не старых моделей — прим.) возможно контролировать уровень топлива в электронном режиме. Достаточно лишь вводить показания, после каждой заправки автомобиля и неисправная стрелка ДУТ, уже не будет вас тревожить
Порядок действий следующий:
- С насоса снимаются электрический разъём и два шланга: подающий и обратка.
- Против часовой стрелки сбивается стопорное кольцо, и модуль насоса извлекается из бака.
- В модуле остаётся бензин, который сразу же нужно вылить в бак.
- Отверстие прикрывается ветошью.
Теперь можно приступать к замене. Первым делом из крепления выводится датчик лампы Logan. Это небольшой цилиндр из металла — он сразу бросится в глаза. Деталь вытаскивается из посадочного места, после убирается монтажная площадка. Само устройство извлекается двумя способами:
- Отпаять провода от устройства.
- Вытащить проводку из колодки.
Здесь всё зависит от навыков человека, проводящего ремонт, и наличия инструментов: работать паяльником быстрее и удобнее. Главное — не перепутать провода местами, устанавливая новое устройство, иначе датчик уровня будет показывать полный бак при пустом, и наоборот.
Сборка микросхемы для БК
Обратите внимание, что схема подключения достаточно сложная и требует для себя особой усидчивости и внимания
Точное следование этой схемы — гарантия того, что у вас всё получится.

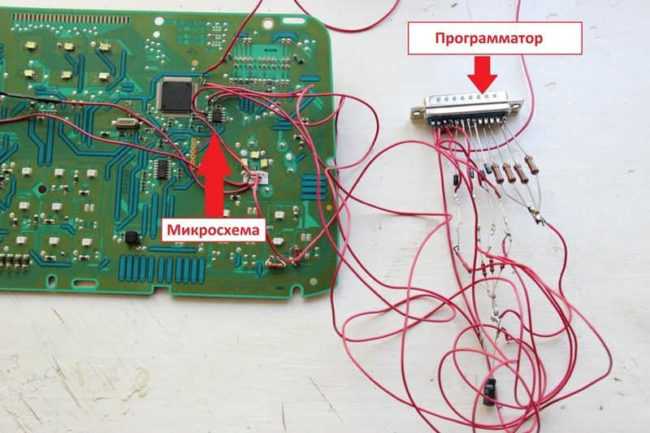

После проведения таких работ должно получится примерно такая конструкция.
Так должна выглядеть собранная конструкция.
Только после того как вы удостоверитесь в том, что подключение правильное, его можно устанавливать непосредственно на плату приборной панели.
Проверка работоспособности на тестовой схеме
После того как на тестовой микросхеме подключены все контакты её необходимо проверять следующим образом:
Скачиваете программу Хамелеон 1.6.

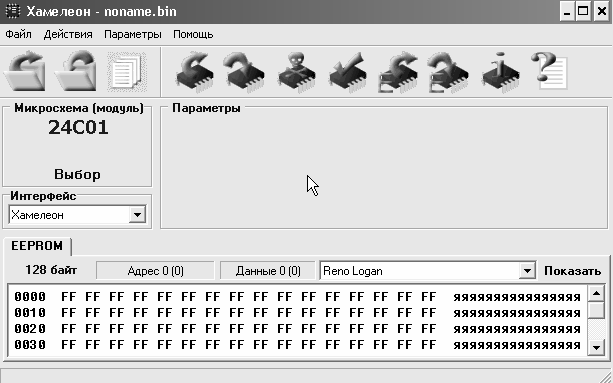

Так выглядит общий вид меню в программе Хамелеон.
Обратите внимание!
Однако существует способ, который способен решить эту проблему:
- На файле запуска кликаем правой клавишей мыши и нажимаем свойства.
- Выбираем вкладку совместимость.
- В вышедшем меню выбираем «Запустить в режиме совместимости с Windows XP».
- Кликаем на галочку «Запустить от администратора»
- Далее на кнопку «Применить».
Таким образом программа будет способна работать на всех операционных системах.
В самом начале работы выбираем вид прошивки по умолчанию. Выбираем прошивку ???2, которая находится на вкладке вверху, справа. Если во время записи на чип не появилось никаких ошибок, значит монтаж произведён верно и можно приступать к работе с основной платой. Если же при проверке появилась «Ошибка 0», следует установить правильность пайки программатора и точность всех соединений.
Активация и программирование платы бортового компьютера
Перед тем как приступить непосредственно к программированию, сохраняем дамп своей прошивки в программе Хамелеон с расширением bin.
Далее качаем программу LFE (Logan Firmware Editor) 2.6, открываем вновь сохранённую прошивку и редактируем значения:
Так выглядит меню в программе LFE.
Выбираем прошивку соответствующей вашей серии, то есть 6002 вместо 6001 и так далее
(Обратите внимание, что ставить прошивку не своей категории не рекомендуется, так как от этого не будет никакой пользы).
Кроме этого, можно изменить значение на деления топливного бака, как видно в верхней левой части, каждое деление разделено на 5 литров горючего.. После того, как все значения установлены, нажимаем на кнопку SWAP, после чего все значения поменяются
Сохраняем вновь созданную прошивку и «заливаем» её уже через программу Хамелеон 1.6 и прошиваем чип
После того, как все значения установлены, нажимаем на кнопку SWAP, после чего все значения поменяются. Сохраняем вновь созданную прошивку и «заливаем» её уже через программу Хамелеон 1.6 и прошиваем чип.
Важно!
Перед тем как установить новую прошивку, скопируйте на всякий случай старую в надёжное место.
Выбор
На авто рынке существует огромное количество электрических систем, помогающих водителю при движении. При выборе путного компьютера для Рено нужно управляться необходимыми вам функциями, которыми он должен владеть.
Более нужным путным компом для Рено Логан считается модель Multitronics VG1031UPL, потому что она обладает всеми необходимыми функциями, также возможностью подключения системы помощи при парковке.
Установку и активацию данного компьютера необходимо проводить строго по регламенту, описанному в аннотации (она написана на российском языке).
Испытав данную систему на Рено, мы с уверенностью можем рекомендовать ее к покупке.
В итоге
Как видно из инструкции выше, замена устройства проходит довольно просто: достаточно иметь начальные навыки в электрике, и процесс выполняется своими руками в гараже. Но если нет опыта в работе с электроникой или с автомобилем в целом, то стоит обратиться по гарантии в сервисный центр Renault или в проверенное СТО — замена проходит быстро, поэтому работа мастера обойдётся недорого.
Т.к. вы неавторизованы на сайте. Войти.
240-250 пробега трасса город и 3-4 прогрева). Формально емкость бака 50, значит одно деление
5,5 литра, т.е. где-то 15 литров датчик не покрывает. На прошлом логане было примерно тоже самое. Это вот у всех марок так? Или только у логана?
P.S. Кстати, когда я заправлял эту машину первый раз (на луке напротив арлан мона), т.е. совсем в пустой бак – у меня убралось 62 литра. ¶
нелинейны показания резистора поплавка, а вот бортовой компьютер по этим табличным значениям рисует уже графический уровень довольно точно. на моем логане 2007 г.в. показометр был идеальный: каждая палка после полной заправки – четко по 5 литров. проверено было неоднократно. после зажигания лампы – 50 км хода оставалось гарантированно.
совсем иная ситуация впоследствии на более «современных» машинах но с винтажными стрелочными индикаторами – плюс/минус валенок и лучше заправляться уже на «половине» бака, чтобы потом не было мучительно больно ¶
Подведем некоторые итоги
Ввиду того, что автомобиль Рено Логан первой модели не укомплектован системами бортового слежения за расходом топлива и других полезных систем автомобиля, установка бортового компьютера считается весьма полезным решением.
Благодаря простоте конструкции, установку данного девайса может осуществить любой автовладелец, не прибегая к помощи автосервиса.
Испытав данную систему, мы с уверенностью можем сказать, что полезность этой детали не имеет границ и на 100%!совпадает с реальными показаниями систем автомобиля. Выбор всегда остается за вами, но поверьте, это действительно полезная вещь.
