Элемент системы охлаждения

Основными элементами системы охлаждения силового агрегата УАЗ Буханка 452-й мотор являются всем известные детали: радиатор, вентилятор, водяной насос, термостат, патрубки, водяная рубашка и датчик температуры. Также, частью конструкции является отопитель.

Итак, рассмотрим, что собой представляют основные элементы охлаждения двигателя, их устройство и работу, а также ремонт и доработку.

Радиатор и вентилятор

На УАЗиках могут устанавливаться 3-хрядные медные или алюминиевые радиаторы, которые проводят максимальное охлаждение жидкости. Поскольку, эксплуатация элементов достаточно долгая, то процесс остывания силового агрегата не всегда такой, каким ему надлежит быть.

В данном случае, это связано с засорённостью каналов внутри элемента. Зачастую, уже обычная чистка не помогает, а повышенный износ делает щели в трубках, которые активно запаивают владельцы, не желая покупать новые детали. Основное назначение радиатора — охлаждать жидкость, которая циркулирует с двигателя при помощи потока ветра.

Вентилятор системы охлаждения на Буханке стоит принудительный, закреплённый на шкиве и работает постоянно, пока коленчатый вал крутится. Многие автолюбители модернизируют данную систему и устанавливают электровентиляторы, которые зачастую включает сам водитель согласно показаниям температуры на приборной панели.

Водяной насос

Помпа у УАЗ механического привода. Основное назначение элемента бесперебойно проводить циркуляцию ОЖ по системе. Так, водяной насос обеспечивает проток жидкости в радиатор для остывания и обратно. Неисправность данного элемента может привести к потере «охлаждайки» и перегреву движка.

Термостат

Основным из элементов конструкции является — термостат. Он обеспечивает циркуляцию жидкости и служит переключателем между малым и большим кругом в системе. Для прогрева транспортного средства элемент держится в закрытом состоянии. При достижении 80 градусов Цельсия, он начинает открываться, чем обеспечивает циркуляцию жидкости через радиатор.

Основной неисправностью можно считать заклинивание элемента, что может привести к перегреву мотора, поскольку как показывает практика, клинит термостат на малом круге, а соответственно дополнительного охлаждения и протока жидкости через радиатор не будет.

Патрубки и водяная рубашка

Патрубки — средство передвижения жидкости по системе от двигателя и его элементов к радиатору и обратно. Неисправность этих элементов приводит к потери «охлаждайки», что, в свою очередь, понижает уровень ОЖ в системе, а это — прямой путь к перегреву.

Водяная рубашка — конструктивные особенности головки блока и блока цилиндров. Именно сквозь эти отверстия протекает охлаждающая жидкость, чем забирает тепло для охлаждения. При долгом сроке эксплуатации, особенно на воде, внутри стенок может образовываться коррозия, которая приведёт к течи и потери жидкости.

Датчик температуры

Датчик температуры на Буханке, не такой, как привыкли видеть большинство автолюбителей. Это элемент старого образца, который не включает электровентилятор, поскольку здесь установлена принудительная система, а просто выводит на приборную панель показатели тепературы.

Плюсы и минусы

К недостаткам можно отнести навесное оборудование – сложная конструкция двухкамерного карбюратора и низкий ресурс крыльчатки помпы, выполненной из полимерного материала. Из-за использования асбестовой прокладки ГБЦ антифриз часто проникает в цилиндры. От сильных вибраций самопроизвольно откручиваются гайки крепления ГБЦ и крышки, происходят протечки масла.

Именно поэтому в мануал заложены операции ТО по периодической протяжке гаек, регулировке зазора клапанов своими руками.

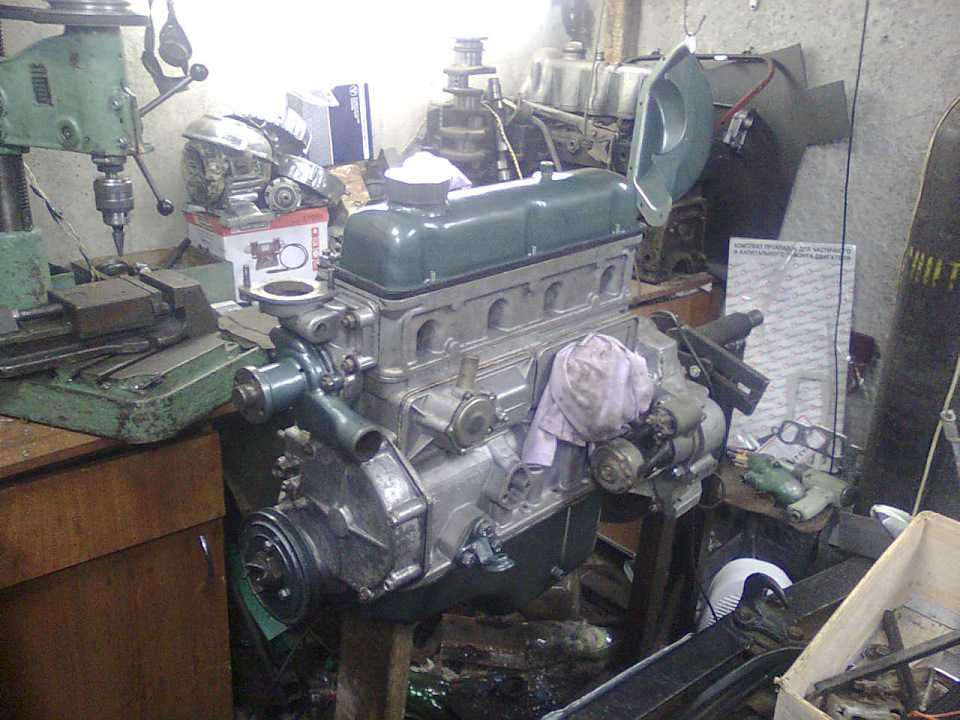

ГБЦ УМЗ 417

С другой стороны, плюсами конструкции ДВС 417 и всех его модификаций являются:

• надежная, хоть и морально устаревшая, система газораспределения;
• высокая надежность и эксплуатационный ресурс;
• снижение расходов владельца при использовании бензина с низким октановым числом;
• самостоятельный капремонт и механическая форсировка.

Процедура замены цепи ГРМ на ЗМЗ 409: пошаговая инструкция

Алгоритм замены цепи ГРМ на крупногабаритной технике требует определенного набора инструментов и сноровки, однако при правильном выполнении инструкции по ремонту не должен предоставить трудностей даже у не квалифицированных механиков. Процедура замены цепи газораспределительного механизма на ЗМЗ 409 осуществляется по следующему сценарию:

• В первую очередь требуется отключить аккумулятор и дождаться полного остывания двигателя – в противном случае при ремонте автомобиля возможно серьезное снижение эксплуатационного ресурса основных комплектующих электрики и систем ДВС;
• Далее полностью демонтируем радиатор охлаждения и снимаем ремни насоса привода гидроусилителя рулевой рейки, а также генератора и помпы;
• Затем ослабляем напряжение на фиксирующем хомуте приводного шланга и демонтируем патрубок со штуцера и системы охлаждения;
• Теперь приступаем к демонтажу головки блока цилиндров. Отворачиваем 4 крепежных болта и демонтируем переднюю крышку блока вместе с муфтами приводов вентилятора и непосредственно самим вентилятором охлаждения;
• Далее требуется извлечь водяной насос и датчик синхронизации, который служит для сообщения частоты вращения коленвала двигателя;
• Затем необходимо снять крепления и демонтировать шкив коленвала силового агрегата, а также масляный картер, после чего приступаем ко снятию крышки гидро натяжителя. Деталь извлекается с двигателя после предварительного раскручивания 2 длинных болтов, демонтируется крышка гидро натяжителя вместе с прокладками, после извлечения также необходимо достать сам гидро натяжитель.

• После демонтажа гидро натяжителя требуется отвинтить 7 фиксирующих болтов с крышки цепи и излечить саму цепь. При этом требуется помнить, что под крышкой находится передний сальник коленчатого вала, который при демонтаже элемента можно легко повредить, что дополнительно увеличит сложность и затраты на ремонт;
• После завершения подготовительных работ можно приступать ко снятию цепи газораспределительного механизма. Для этого требуется открутить болт натяжителя цепи и демонтировать саму деталь в сборе со звездочкой. Аналогичная процедура проводиться с натяжителем в нижней части картера;
• Далее откручиваем еще 2 фиксирующих болта и извлекаем пластмассовый успокоитель цепи. В большинстве случаев при замене цепи ГРМ меняется и успокоитель, который к этому времени уже изрядно стачивается;
• Теперь требуется демонтировать шестерни с распредвалов на двигателе. Для осуществления данного процедуры могут потребоваться специализированные съемники, которые позволяет без повреждений снять шестерни с пазов и предотвратить проворачивание самих распредвалов. Без использования съемников шестерни также можно демонтировать, однако в данном случае придется заново выставлять и синхронизировать положение распредвалов, что существенно увеличить время ремонта;

В завершение процедуры остается только снять цепь с оставшихся шестерней и валиков, а также при необходимости очистить пространство картера от обломков зубьев шестерней.

Процедура установки цени газораспределительного механизма на ЗМЗ 409 осуществляется строго в обратной последовательности по данной инструкции. Во время сборки двигателя рекомендуется также заменить при необходимости все фрикционные элементы, прокладки, а также шестерни, имеющие сколы на зубьях. Помните, своевременная замена цепи газораспределительного механизма является надежной страховкой от дорогостоящих поломок силового агрегата!

Перечень модификаций ДВС

Для различных задач с завода выходит несколько модификаций моторов УМЗ:

• 417.10 – считается базовым вариантом, степень сжатия 7, эксплуатируется на бензине А-76, удовлетворяет нормам Евро-1, характеристики 172 Нм и 92 л. с.;
• 4175.10 – адаптирован под сцепление ГАЗ Газель, степень сжатия 8,2, поэтому используется топливо АИ-92, соответствует Евро-3, характеристики 182,5 Нм и 98 л. с.;
• 4178.10-03 – установка движков только на старый модельный ряд УАЗ, степень сжатия 7, Евро-1, характеристики 171 Нм и 92 л. с., ГУР;
• 4178.10-01 – только для старого модельного ряда УАЗ, степень сжатия 7, Евро-1, характеристики 171 Нм и 92 л. с., 254 мм рычажное сцепление;
• 4178.10-52 – исключительно для ранних моделей УАЗ, степень сжатия 8,2, Евро-1, характеристики 180 Нм и 98 л. с., 240 мм диафрагменное сцепление;
• 4178.10-10 – после выхода версии УМЗ 421 используется ГБЦ от этого мотора, в которой увеличен диаметр клапанов до 39 мм, помпа смещена на блок, вместо набивки в ней стоит нормальный сальник;
• 4179.10 – рекомендовано для спецмашин Минобороны, Евро-1, степень сжатия 7,0, характеристики 171,6 Нм и 92 л. с., пусковой подогреватель, диафрагменное или рычажное сцепление.

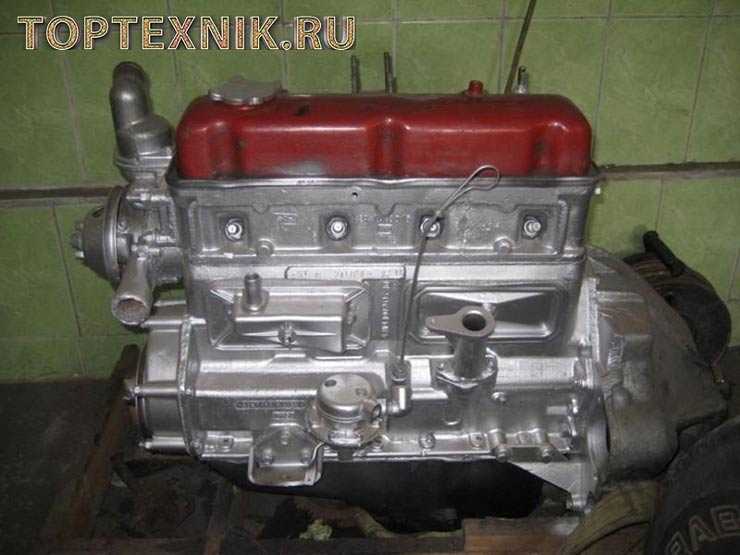

УМЗ 4175.10

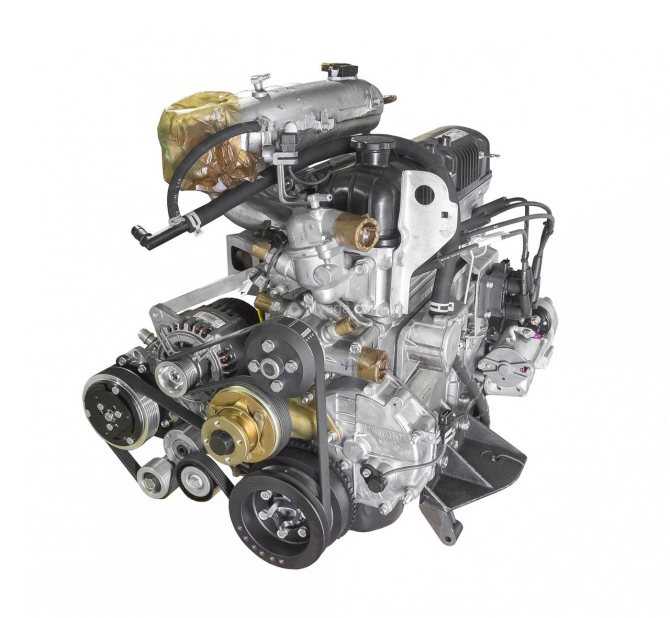

УМЗ 4179.10

Предназначение системы охлаждения

Система охлаждения двигателя УАЗ Буханка предназначена для охлаждения двигателя в процессе эксплуатации. Так, элементы охлаждения отводят производимое тепло от блока цилиндров и головки при помощи охлаждающей жидкости и охлаждают её в радиаторе.

В процессе эксплуатации силовой агрегат автомобиля нагревается до запредельных температур и если не будет охлаждения, то детали мотора попросту перегреются и деформируются. Хотя, такие ситуации бывают и при наличии системы ОЖ, в том случае, когда она не в рабочем состоянии или один из важных элементов вышел со строя.

Рабочая температура двигателя на УАЗ Буханка составляет 80-100 градусов Цельсия. Именно в этом интервале термостат открывается на большой круг охлаждения.

Силовой агрегат может перегревать, если один из элементов охлаждения вышел со строя. Сначала наступит лёгкая стадия, при которой мотор попросту закипит. Но, здесь могут быть и тяжёлые последствия, такие как прогиб и деформация головки блока цилиндров. На данном этапе, ситуацию можно исправить обычной шлифовкой поверхности головки блока.

При средней стадии — элементы двигателя могут деформироваться. Сюда можно отнести клапанный механизм. Впоследствии головке блока потребуется капитальный ремонт, а это вылезет в немалую копейку владельцу транспортного средства.

Тяжёлая стадия — это когда разрушается поршневая группа от сильного воздействия тепла. Но, и это не самое худшее, что может произойти, поскольку если охлаждающая жидкость попадёт в цилиндры автомобиля, то двигателя настигнет гидроудар, при котором не всегда и капитальный ремонт спасает.

Настройка воспламенения

Проводя настройку воспламенения, выполняют следующие действия:

Перед тем, как выставить зажигание на УАЗ 417, фиксируют и обездвиживают машину посредством ручника. Затем крутят коленчатый вал таким образом, что бы вытеснитель первой камеры установился в крайнем высоком положении. Параллельно контролируют совпадение отметки на шкиве с отметкой заглушки шестерёнок распределения;

Демонтируют заглушку механизма распределения. Внутри, рядом с контактом находят ходовой ролик. Если ролика нет, совершают прокручивание вала на 180°, выставляют на «ноль» корректор октана. Посредством ключа заворачивают болт индикатора к остову устройства распределения, совмещая со срединным маркером. После ослабляют винт, крепящий пластины к остову трамблёра;

• Фиксируя ходовой ролик пальцами, проворачивают остов, совмещая край механизма статора с красным маркером устройства ротора. Фиксируют пластину к остову посредством болта;
• Монтировать заглушку контроллера на место, контролировать провода высокого напряжения на предмет совпадения последовательности работы камер. Удостовериться в правильности настройки.

Завести установку, дать поработать пять или десять минут, добиться рабочего прогрева (90°). На ровной дороге разогнать транспортное средство до скорости 40 км/час, после с силой надавить на ножной рычаг подачи топлива. Разгон мотора до 60 км/час и короткая ударная волна (звон металла) свидетельствуют о правильности настройки.

Продолжительная детонация требует регулировки поворотом механизма распределения на деление против стрелки часов. Отсутствие ударной волны требует роста угла, механизм поворачивают по стрелке часов.

Разрабатывался двигатель УМЗ 417 на основе ДВС серии 402 другого производителя моторов – ЗМЗ. Создавался под конкретные автомобили УАЗ – автобусы, внедорожники и грузовики. Изначально был недоработан, но этот момент был частично исправлен в нескольких модификациях серии – 4175.10, 4178.10, 4178.10-01, 4178.10-03, 4178.10-10, 4178.10-52, 4179.10-10, 4179.10-05 и 4179.10-25.

Он имеет очень низкую себестоимость, простейшую конструкцию, высокую надежность и приемлемые для тяжелых грузовиков, внедорожников и микроавтобусов эксплуатационные характеристики, поэтому выпускается до сих пор для обслуживания гигантского парка УАЗ 3151 и модификаций УАЗ 3741.

Recommendations

Comments 31

Езжу на одном комплекте шестой год, читая вашу тему задался вопросом а какие стоят у меня, вышел выкрутил и вижу Finwhale F702. Поехал купил новый комплект, а старые за спинку про запас!

свечи не от времени выходят из строя… а от пробега авто (км)

Поставь denso IW16 iridium, и забудь про них, только остальное все привели в порядок! И будь счастлив! Я на таких с 2013 года, заводил в -15 после недели простоя.

Ты бы хоть свои свечи показал, с прогретого мотора снятые, а не пихал тут всякую хрень с инета. Вводишь народ в заблуждение. Свечи могут тупо выгорать от слишком бедной смеси или наоборот быть закопчеными от слишком богатой. В током случае они долго жить не будут. Сказать, что либо можно только после того как свечи (реальные) будут представлены в студию на фото в хорошем качестве. А так для начала можешь почитать в моем БЖ заметку про уровень в карбюраторе и как его настроить, так же там и фото моих свечей присутствует.

Если на фото свечи Ваши, то судя по нагару на них, Вам не о свечах нужно думать, а о ремонте двигателя. Эти «кораллы» на свечах образуются при попадании излишнего масла в камеру сгорания. Причин тому может быть много, начиная от изношенной поршневой, изношенных поршневых и маслосъемных колец, западание маслосьемных колец, проблемы с ГБЦ, некачественное масло. На идентичном 402 му мотору, УМЗ-417 под 80 бенз ставились свечи А-11, А-14. По факту, если Ваш двигатель не был переведен под 92 бензин посредством увеличения степени сжатия, то свечи остаются номинальные какие были положены. Ну а если же бошку «пилили» под 92 бенз, то нужно уже А-17 и их аналоги.

все твердят свечи надо менять через 10т.км.у меня уже 45т. работают без проблем.марку не помню не дорогие.

У меня на СААБе по 50 тыс. ходят и ничего. А вот УАЗ это совсем другая история, двигатель надо делать.

вот на РЕНО ЛОГАН на первое ТО поехали там по регламенту свечи меняют, а свечи совершенно новые.интересно .

у меня шеф на на пассате цц поменял свечи на плановом ТО.я это дело у него отобрал, на вид как новые, вкорячил в газель,30 тысяч проехал вообще не вспоминал о них.

Спасибо друг. Я понимаю что, придется делать. Очень хотелось бы чтобы желаемое совпадало с действительным.

Ну что же, пожелаю тебе удачи. И пусть желаемое совпадет с действительным.

Вся беда в том что два месяца назад я менял штанги толкателей так как разбило 4 коромысла и соответственно убило толкатели. А толкатели поставил новые еще советского производства на упаковке штамп ОТК и дата 1980 г. Очень уж не хочется опять лезть туда и снимать голову, хотя понимаю что все таки придется фрезеровать голову. Может попозже, длинными зимними вечерами займусь, благо гараж есть отапливаемый

Смотри сам, я могу только посоветовать, сам через это прошел, тем более мне пришлось два раза ГБЦ снимать. По сути два часа снять, два часа перебрать с притиркой клапанов и заменой колпачков на клапана и два часа поставить, а потом радости полна задница.

Технические характеристики УМЗ 417 2,45 л/92 л. с.

Конструкторы использовали в двигателе 417 частично разработки ЗМЗ 402, дополнив их новыми решениями. Прежней осталась рядная схема расположения 4 цилиндров и нижний распредвал газораспределительного механизма, алюминиевый блок в смоляной пропитке и крайне неудобный в эксплуатации узел заднего сальника коленвала.

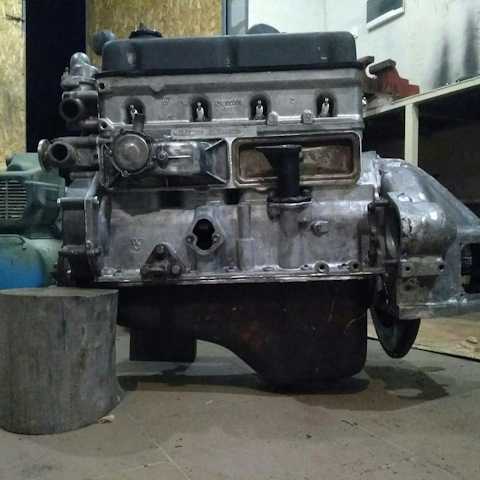

ЗМЗ 402 послужил образцом для мотора УМЗ 417

В нижней таблице собраны технические характеристики силового привода УМЗ 417:

Изготовитель	УМЗ
Марка ДВС	417
Годы производства	1989 – …
Объем	2445 см3 (2,45 л)
Мощность	67,67 кВт (92 л. с.)
Момент крутящий	172 Нм (на 2200 об/мин)
Вес	166 кг
Степень сжатия	7
Питание	карбюратор
Тип мотора	рядный бензиновый
Зажигание	трамблер
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	оригинальный профиль кулачков
Материал блока цилиндров	алюминиевый сплав
Диаметр цилиндра	92 мм
Поршни	оригинальные
Коленвал	чугунный
Ход поршня	92 мм
Горючее	А-76
Нормативы экологии	Евро-0/1
Расход топлива	трасса – 8,4 л/100 км смешанный цикл 10,6 л/100 км город – 14,5 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для УМЗ 417 по составу	зимой синтетика, летом полусинтетика, минеральное
Объем масла моторного	6 л
Температура рабочая	90°
Ресурс ДВС	заявленный 150000 км реальный 250000 км
Регулировка клапанов	регулировочные винты
Система охлаждения	принудительная, антифриз
Объем ОЖ	10,7 л
Помпа	с пластиковой крыльчаткой
Свечи на УМЗ 417	BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор свечи	0,8 мм
Привод ГРМ	зубчатым колесом
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	универсальный под сальник АДС, рычажное и лепестковое сцепление
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze, впускные светлые выпускные темные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 80 – 90 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 70 Нм (коренной) и 60 Нм (шатунный) головка цилиндров – три стадии 40 Нм, 120 Нм + 90°

Разновидности

Сегодня известно три разновидности зажигания, применяемых на агрегатах с внутренним сгоранием. Вид, устанавливаемый на «417» мотор, зависит от модификации агрегата.

Устаревший тип, используется на большинстве машин. Принцип основан на толчке, рождающемся в трамблёре. Конструкция механизма проста, возможна самостоятельная регулировка и починка, доступная стоимость запасных частей. Зажигание включает: катушку, устройство распределения, устройство прерывания, устройство накопления заряда, свечки;

Воспламенение с отсутствием контактов.

Достоинство в формировании сильной дуги. Это достигается напряжением, образующимся во второй намотке индуктора, изделие, основанное на электричестве и магнетизме, стабилизирует работу агрегата. Зажигание нуждается в смазке привода каждые 10000км пробега. Для починки механизма нужно иметь специфическое оборудование.

Современное и дорогое устройство, устанавливается на последние марки машин. Механизм сложен, однако регулировка проще, чем у предыдущих видов и отсутствуют пятна контактов, подверженные окислению. Починка в полевых условиях невозможна.

Что делать если двигатель уже начал перегреваться

При обнаружении начавшегося перегрева или подозрений на него необходимо срочно принимать меры, для избегания в последствии серьезных проблем с мотором.

Если стрелка только вошла в красную зону (зону перегрева), то можно заглушить двигатель, но желательно немного охладить его, включив на максимальную температуру и обдув печку.

В любом случае необходимости произвести осмотр радиатора и подкапотного пространства. Если жидкость в расширительном бачке присутствует, то немного охладить мотор можно включением вентилятора печки на максимальную температуру и режим обдува.

При полном отсутствии охлаждающей жидкости в бачке включение печки на максимальном режиме не поможет охладить ДВС, а может усугубить ситуацию. В таком случае необходимо заглушить мотор и доставить автомобиль на место ремонта на эвакуаторе.

При обнаружении незначительных течей в системе охлаждения после охлаждения двигателя возможно доливание воды или охлаждающих жидкостей. Ни в коем случае нельзя доливать в расширительный бачок горячего двигателя никакую жидкость, так как разница в температурах может привести к появлению трещин в разных узлах ДВС или к иным последствиям.

Категорически запрещено поливать мотор водой, так как в таком случае его ремонт неизбежен из-за появления трещин на корпусе блока цилиндров.

Неисправности системы пуска

Неисправности в системе пуска проявляются в ненормальной работе стартера. Можно выделить пять основных неисправностей стартера. 1. Стартер не включается.

Причина — нарушение контактных соединений, обрыв или короткое замыкание в цепях включения стартера, неисправность дополнительного реле включения стартера, неисправность тягового реле. 2. При включении стартера слышны многократные щелчки.

Причина — неисправность удерживающей обмотки тягового реле, сильно разряжена аккумуляторная батарея, ослаблены контактные соединения в цепи стартера.

3. Стартер включается, но его якорь либо не вращается, либо вращается медленно.

Причина — разряжена аккумуляторная батарея, нарушены контактные соединения, подгорели контакты тягового реле, загрязнен коллектор или изношены щетки, межвитковое замыкание в обмотках. 4. Стартер включается, его якорь вращается, но маховик остается неподвижным.

Причина — ослабление крепления стартера к картеру сцепления, повреждение зубьев маховика или шестерни привода, спекание контактов тягового реле, пробуксовка муфты свободного хода привода, поломка рычага, поводкового кольца или буферной пружины привода стартера. 5. Стартер не выключается после пуска двигателя.

Причина — неисправность муфты свободного хода стартера, спекание контактов тягового реле. В случае такой неисправности немедленно остановите двигатель! Указанные неисправности требуют квалифицированного вмешательства в автосервисе или по приезде в гараж. Предварительно можно лишь проверить степень разряженности батареи с помощью вольтметра в комбинации приборов или с помощью автотестера… и затяжку контактных соединений в цепи стартера.

ПРОВЕРКА СИСТЕМЫ ЗАЖИГАНИЯ

На вашем автомобиле установлена микропроцессорная система зажигания (МПСЗ) высокой энергии. К высоковольтным проводам подводится напряжение примерно 40 000 В. Несмотря на то что при малой силе тока оно неопасно для жизни, возможный удар током при проверке системы зажигания может привести к тяжелым последствиям. Поэтому, если вы беретесь за высоковольтный провод при включенном зажигании, воспользуйтесь толстой резиновой перчаткой или в крайнем случае пассатижами с изолированными ручками.

Вам потребуются: отвертки с плоским и крестообразным лезвиями, пассатижи с изолированными ручками, 1. При выключенном зажигании проверьте целость и посадку высоковольтных проводов в катушках зажигания. 2. Проверьте разъемы жгута проводов блока управления МПСЗ. 3. для проверки высоковольтных проводов воспользуйтесь автомобильным тестером. Снимите любой высоковольтный провод, подсоедините к выводам высоковольтного провода автотестер и измерьте сопротивление. Оно должно составлять 5,7-5,9 кОм. Если сопротивление ниже указанного значения, замените высоковольтный провод, аналогично проверьте остальные провода. Полезный совет.

Если под рукой нет автотестера, можно попробовать установить неновые, но заведомо исправные высоковольтные провода с «рабочей машины».

4. Вставьте в наконечник провода в запасную свечу зажигания и прижмите ее металлической частью к «массе» автомобиля. Проверните стартером коленчатый вал двигателя. 5. Если искры нет, проверьте катушки зажигания. Если искра есть, но двигатель не заводится, замените свечи зажигания новыми. Можно предварительно также попробовать установить не новые, но проверенные, с «рабочей машины». 6. Если и после этого двигатель не заводится, проверьте исправность системы управления двигателем по кодам неисправностей.

Главная » Трансмисия, сцепление » Уаз 3303 неисправности и их устранение. «Детские болезни», с которыми сталкивается каждый владелец УАЗ «Патриот. Неисправности системы пуска

Перебои в работе двигателя УАЗ 31519

Диагностика состояния двигателя по внешнему виду свечей зажигания

При перебоях двигатель неровно работает на холостом ходу, не развивает достаточной мощности, повышенно расходует бензин. Перебои, как правило, объясняются неисправностью форсунок или электробензонасоса (подробнее см. «Система управления двигателем»), неисправностью свечи зажигания одного из цилиндров, подсосом воздуха в один из цилиндров. Нужно найти неисправность и по возможности устранить ее.

1. Пустите двигатель и оставьте его работать на холостом ходу. Подойдите к выхлопной трубе и прислушайтесь к звуку выхлопа. Звук должен быть ровным, «мягким», одного тона. Хлопки из трубы через регулярные промежутки времени свидетельствуют о том, что один цилиндр не работает из-за выхода из строя свечи, отсутствия искры на ней, отказе форсунки, о сильном подсосе воздуха в один цилиндр или значительном снижении компрессии в нем. Хлопки через нерегулярные промежутки времени возникают по причине загрязнения распылителей форсунок, сильного износа или загрязнения свечей зажигания. Если хлопки происходят через неравные промежутки времени, можно попробовать самостоятельно заменить весь комплект свечей независимо от пробега и внешнего вида, однако лучше это делать после обращения на автосервис для диагностики и ремонта системы управления двигателем.

2. Если хлопки регулярны, остановите двигатель и откройте капот. Проверьте состояние проводов системы зажигания. Изоляция высоковольтных проводов не должна быть повреждена, а наконечники проводов не должны быть окислены. Если обнаружены повреждения проводов, замените неисправный провод.

3. Снимите наконечники высоковольтных проводов и выверните свечи свечным ключом. Внимательно осмотрите свечи и сравните их внешний вид с приведенными далее фотографиями. Зазор между электродами свечи должен быть 0,70–0,85 мм. Если свеча черная и влажная, ее можно выбросить.

4. Если все свечи выглядят исправными, установите их на место и подсоедините высоковольтные провода. Порядок работы цилиндров 1–3–4–2, нумерация цилиндров (1, 2, 3, 4-й) ведется от шкива коленчатого вала двигателя.

5. Возьмите запасную свечу. Любым способом зафиксируйте ее на двигателе.

Предупреждение Не фиксируйте свечу на маслоналивной горловине, маслоизмерительном щупе, топливных шлангах.

Надежный контакт корпуса или резьбовой части свечи с «массой» необязателен, но желателен. Подсоедините высоковольтный провод с 1-го цилиндра к запасной свече. Пустите двигатель. Если перебои двигателя не усилились, замените свечу в 1-м цилиндре заведомо исправной. Наденьте высоковольтный провод и пустите двигатель. Если перебои усилились, последовательно повторяйте процедуру п. 5 со всеми цилиндрами, чтобы выявить неисправную свечу.

Если в результате принятых мер перебои двигателя не устранены, обратитесь в автосервис для диагностики системы зажигания на стенде или для диагностики двигателя — замера компрессии. Нормальная компрессия — более 1,1 МПа (11 кгс/см2), разница более 0,1 МПа (1 кгс/см2) в одном цилиндре свидетельствует о необходимости ремонта двигателя.

6. Для устранения подсоса воздуха подтяните все гайки крепления впускной трубы и выпускного коллектора или замените прокладки. Если эта мера не дает результата, снимите шланг, соединяющий вакуумный усилитель тормозов с двигателем, надежно заглушите его и пустите двигатель.

Если перебои в работе двигателя прекратились, требуется диагностика и замена вакуумного усилителя тормозов (см. разд. 9 «Тормозная система»).

Если перебои в работе двигателя продолжаются, попробуйте облить шланг снаружи жидкостью типа WD-40. Если перебои в работе двигателя хотя бы на короткий промежуток времени прекратились, попробуйте заменить шланг — возможно, в нем есть разрыв.

Видео про «Перебои в работе двигателя» для УАЗ 31519

проблема с двигателем УАЗ

Уаз-469.Нестабильная работа двигателя,и его причины!

УАЗ. Работа двигателя.

Варианты тюнинга мотора

Поскольку карбюраторный двигатель УМЗ 417 имеет тяжелую поршневую систему, тюнинг производится по схеме:

• расточка седел на выпуске до 39 мм и использование клапанов от 412 ДВС;
• установка 51 мм выпускной трубы;
• замена штатного распредвала городским для увеличения крутящего момента на низких оборотах.

Распредвал с узкими фазами для тюнинга УМЗ 417

Таким образом, мотор УМЗ 417 скопирован с силового привода 402 Заволжского моторного завода с небольшими изменениями. Даже при имеющихся недоработках ДВС исправно служит в полноприводных автобусах, грузовиках и внедорожниках УАЗ, то есть очень тяжелых эксплуатационных условиях.

Вывод

Мотор УМЗ 417 на УАЗ — это оригинальная копия ЗМЗ 402, а соответственно — мощный и надёжный силовой агрегат. Как у любого мотора, этот имеет ряд недоработок, которые можно с лёгкостью исправить при помощи доработки и тюнинга.

Современные наработки и технологии не направлены на надёжность и долговечность моторов, не случайно опытные пользователи с трепетом вспоминают советские агрегаты, такие как 417 двигатель УАЗ. Несмотря на разговоры о несостоятельности установок подобного типа и скором уходе на «пенсию», действительной замены не найдено. Тогда как этот экземпляр автомобилестроения показывает чудеса живучести и практичности.

Создавая УАЗ 417, конструкторы заложили в механизм проведение нескольких капитальных обновлений, что позволило «оживлять» двигатель вновь и вновь. Наряду с восстановлением, установка неприхотлива в эксплуатации и показывает приемлемую мощность, а карбюратор исключает склонность к дорогому топливу. Эти факторы, в купе с ценовой политикой, стали основополагающими при формировании популярности мотора, который до сих пор пользуется уважением.
