Проверка генератора ваз 2107

Отсутствие заряда или плохой заряд.

Если значение меньше минимально допустимого, то проверьте напряжение без нагрузки. Так же необходимо замерить напряжение между выводом 30 генератора и его корпусом. Если при проверке генератора ваз 2107 значение напряжения, при включении дальнего света фар, на клеммах аккумуляторной батареи ниже 13,5.В, а при выключенном свете напряжение медленно  растёт до значения до 13 – 13,4В. Причину в этом случае надо искать в плохом контакте от вывода 30 генератора до аккумуляторной батареи, плохом контакте минусовой клеммы и корпуса двигателя.

Для проверки надёжности соединения в клемме 30 генератора необходимо замерить напряжение  между клеммой и корпусом генератора. Если напряжение значительно выше значения на клеммах аккумуляторной батареи, то следует открутить гайку крепления провода и зачистить места соединения и протянуть гайку самого вывода находящуюся между проводом и генератором. Плохой контакт в этом месте будет так же сопровождаться сильным нагревом контактного болта. Если напряжение на выводе больше 13,5.В, то произведите замер между плюсовой клеммой генератора и корпусом генератора. При значении равном значению напряжения между выводом 30 генератора и его корпусом, устраните нарушение контакта между минусовой клеммой генератора и корпусом двигателя. Если же значение меньше, то проверьте значение напряжения в контактных соединениях цепи от генератора до аккумуляторной батареи. Если значение напряжения на клеммах аккумуляторной батареи и выводе  30 генератора одинаковые, то неисправен сам генератор. Самой распространённой неисправностью в этом случае служит пробой одного диода выпрямительного моста.

Неисправность регулятора напряжения.

Если при проверке генератора ваз 2107 напряжение на клеммах аккумуляторной батареи при включенном и выключенном дальнем свете одинаково. При этом значение напряжения между клеммой 30 и корпусом генератора не отличается от значения напряжения на клеммах аккумулятора. Это возможно при неисправности регулятора напряжения генератора или отсутствии напряжения для первоначального возбуждения, неисправность самого генератора.

Для начала необходимо проверить наличие напряжения на возбуждение генератора. Это лучше сделать при помощи контрольной лампы, соединив один её конец с корпусом, а второй с проводом подходящим к щёткам генератора или выводу 61 генератора, если генератор имеет встроенный регулятор напряжения. Если питание на проводе отсутствует, то  необходимо проверить целостность проводов, предохранителя и исправность регулятора напряжения на автомобилях с выносным регулятором.

Встроенные регуляторы напряжения необходимо проверить при наличии питания, на проводе, подключённом к ним или клемме 61 генератора. Как это сделать описано в статье «Проверка регулятора напряжения» и останавливаться на этом вопросе тут не имеет смысла. Если питание на возбуждение подходит и регулятор, и щёточный узел исправны, то неисправность надо искать в генераторе.

Пробуксовка приводного ремня.

Рассмотрим ещё один вариант событий выявленных при  проверке генератора ваз 2107. После пуска двигателя, без включения нагрузки значение напряжения меньше нормы, но через некоторое время нормализуется. При включении нагрузки резко падает. Так же падение может быть в результате резкого увеличения оборотов двигателя с последующей нормализацией при работе на постоянных оборотах. Это свидетельствует о проскальзывании приводного ремня генератора, которое может быть вызвано его ослаблением или износом, как самого ремня, так и шкивов. Износ в этом случае легко определить по наличию блеска дна шкива. Ремень в этом случае необходимо обязательно заменить, натягивать в этом случае бесполезно. Причём излишне натянутый ремень может быть причиной разрушения подшипников генератора

При установке нового ремня необходимо обратить внимание на величину его погружения в ручей шкива. Если ремень провалился полностью, то шкив необходимо так же заменить

Ну, наконец, и последнее когда напряжение на клеммах аккумуляторной батареи при проверке генератора ваз 2107 выше 14,5В. это свидетельствует о неисправности регулятора напряжения или плохом контакте в минусовом выводе его с корпусом генератора при встроенном расположении регулятора или кузовом автомобиля при выносном расположении.

10/09/2014

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то “виноватым” может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить “кто виноват”  можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера

и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2 – запускаем двигатель.

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе “плюс” с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма “61” генератора Ваз-2107

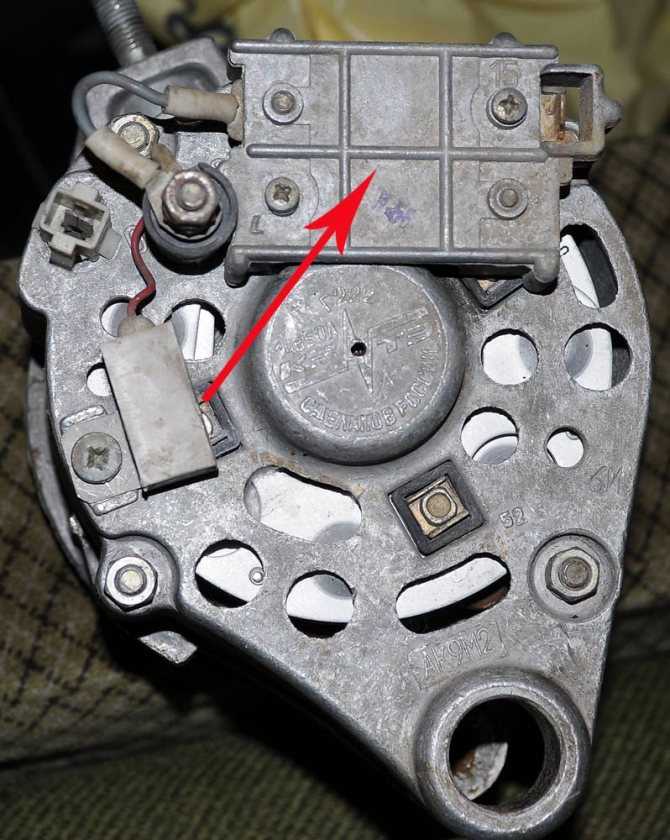

Если “плюс” есть– проверяем “таблетку” (она же “шоколадка”) и генератор.

“Плюса” нет– придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео

2) Запускаем двигатель

Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Вольтметр показывает нормальное напряжение (зарядка есть)

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Напряжение слишком низкое (двигатель работает). Слабая зарядка

3) Если генератор вроде бы работает, но аккумулятор постепенно разряжается

выполним еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму аккумулятора, снимаем ее. Работающий на холостом ходу двигатель (обороты примерно 900) заглохнуть не должен. Если двигатель остановился, ставим клемму на место и заводим снова. Удерживая обороты 1200-1500 снимаем клемму снова. Двигатель снова заглох? Тогда выключаем фары, оставляем вентилятор отопителя включенным повторяем тест. Теперь двигатель с отключенной от аккумулятора минусовой клеммой продолжает работать. Вывод- генератор работает, но требуемый ток не выдает, нужно его ремонтировать, потребуется заменить диодный мост.

Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку

Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания

Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем

Проверьте генератор ВАЗ 2107

Как проверить генератор.

Проверка генератора ВАЗ 2107 осуществляется без снятия его с автомобиля. Для этого вам понадобится вольтметр или мультиметр и сигнальная лампа. Проверка генератора ВАЗ 2107 заключается в измерении выдаваемого им напряжения под нагрузкой и без включения потребителей. Если вы подозреваете, что генератор неисправен, сначала проверьте натяжение ремня привода генератора. Если натяжение ремня нормальное, проверьте напряжение на клеммах аккумулятора. Значение напряжения при средней скорости вращения коленчатого вала и включенных фарах дальнего света должно составлять от 14,5 до 13,5 В.

Зарядите аккумулятор.

Перезарядка характеризуется повышенным напряжением на клеммах аккумулятора, то есть напряжением выше 14,5 В. Причина связана с регулятором напряжения. Часто возможна неисправность, но возможен плохой контакт в его соединениях. Стоимость регулятора обычно невелика, и в этом случае их легче изменить. Перед заменой очистите область контакта отрицательной клеммы регулятора с корпусом генератора.

Отсутствие или плохая зарядка.

Если значение меньше минимального, проверьте напряжение без нагрузки. Также необходимо измерить напряжение между клеммой 30 генератора и его корпусом. Если при проверке значения напряжения генератора ВАЗ 2107, при включении фар, клеммы аккумуляторной батареи ниже 13,5 В, а при выключенном освещении напряжение медленно повышается до значения 13. 13,4 В. Причина в этом случае должна быть искали плохой контакт от клеммы 30 генератора с аккумулятором, плохой контакт отрицательной клеммы и корпуса двигателя.

Чтобы проверить надежность соединения в клемме 30 генератора, необходимо измерить напряжение между клеммой и корпусом генератора. Если напряжение на клеммах аккумулятора намного выше, открутите гайку, крепящую провод, очистите соединение и снимите гайку клеммы между проводом и генератором. Плохой контакт в этой точке также будет сопровождаться сильным нагревом контактного болта.

Неисправность регулятора напряжения.

Если при проверке генератора ВАЗ 2107 напряжение на клеммах аккумулятора при включенном и выключенном дальнем свете остается одинаковым. В этом случае значение напряжения между клеммой 30 и корпусом генератора не отличается от значения напряжения на клеммах батареи. Это возможно, если регулятор напряжения генератора выходит из строя или отсутствует напряжение для начального возбуждения, сам генератор неисправен.

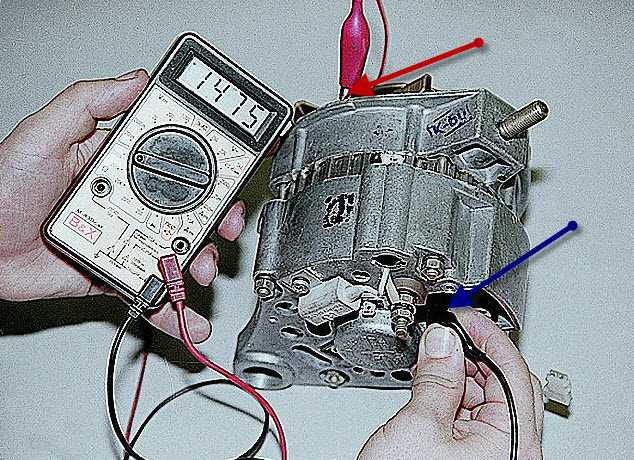

Сначала нужно проверить напряжение на возбуждении генератора. Лучше всего делать это с помощью контрольной лампы, соединяющей один конец с корпусом, а другой проводом, подходящим для щеток генератора или клеммы 61 генератора, если в генераторе имеется встроенный регулятор напряжения. Если на проводе нет питания, необходимо проверить целостность проводов, предохранителя и состояние регулятора напряжения на автомобилях с внешним регулятором.

Встроенные регуляторы напряжения необходимо проверить на наличие напряжения на проводе или подключенном к ним генераторе 61. Как это сделать описано в статье «Проверка регулятора напряжения» и останавливаться на этом вопросе здесь не имеет смысла. Если мощность возбуждения подходит как для регулятора, так и для установки щетки, неисправности в генераторе работают.

Раздвижной приводной ремень.

Рассмотрим другой вариант событий, обнаруженных во время испытания ВАЗ 2107. После запуска двигателя, не считая нагрузки, значение напряжения меньше нормы, но через некоторое время оно нормализуется. При включении нагрузка резко падает. Также падение может быть результатом резкого увеличения частоты вращения двигателя с последующей нормализацией при работе на постоянной скорости. Это указывает на проскальзывание ремня привода генератора, которое может быть вызвано его ослаблением или износом как ремня, так и шкивов. Износ в этом случае легко определяется по наличию блеска в нижней части шкива. В этом случае ремень необходимо заменить; в этом случае бесполезно напрягаться. Кроме того, слишком жесткий ремень может повредить подшипники генератора

При установке нового ремня необходимо обратить внимание на величину погружения в шкив. Если ремень полностью вышел из строя, шкив также необходимо заменить

Ну, наконец, и последнее, когда напряжение на клеммах аккумулятора при проверке генератора ВАЗ 2107 выше 14,5 В. Это свидетельствует о неисправности регулятора напряжения или плохом контакте его отрицательной клеммы с корпусом генератора со встроенным контроллером или с кузовом удаленного автомобиля.

Другие причины низкого напряжения

Не всегда малая разность потенциалов в системе связана с поломкой генератора или плохим аккумулятором

Если диагностика этих элементов не выявила никаких неполадок, то стоит обратить своё внимание на следующее:

  • состояние клемм аккумулятора — плотность примыкания и оксидация;
  • проблемы электропроводки — окисление, нарушение её целостности;
  • выходные контакты к электроприборам;
  • правильно подобранные энергопотребители.

Каждый контакт должен быть плотно примыкающим и целостным, то есть необходимо отсутствие образований (например, сульфации), которые будут нарушать прохождение тока. Неправильное соединение контактов приводит к ускоренному разряду батареи даже на незаведенной машине.

Чтобы улучшить примыкание элементов электросистемы автомобиля, необходимо зачистить все контакты и восстановить целостность проводов с помощью их замены или соединения и обмотки изоляционной лентой.

В заключение хотелось бы повторить, что устойчивая работа автомобиля требует постоянного контроля всех элементов, а особое внимание должен привлекать генератор. Аккумулятор заряжается от него и обеспечивает электричеством целую автомобильную систему

Обращайте внимание на все элементы: щётки генератора, контактные кольца, регулятор напряжения, обмотку оборудования.

Самые корректные замеры следует осуществлять при полной заряженности батареи и в различных режимах. Помните, что производитель привязывает характеристики генератора к количеству оборотов двигателя — именно они помогают вырабатывать определённый ток.

Подробное видео, как проверить генератор:

Регулятор напряжения

И самое главное – лампа зарядки ВАЗ-2107 подключается к обмотке возбуждения через регулятор напряжения. Последний позволяет поддерживать напряжение на одном уровне – в пределах 13,6-14,2 В. Конструкция регулятора может быть абсолютно любой, различают такие конструкции:

  1. Механические – работают на электромагнитных реле.
  2. Электромеханические – работают на электромагнитных реле и транзисторных ключах. Своеобразная комбинированная схема.
  3. Электронные регуляторы – состоят из одного кристалла, на котором выполнена схема коммутации. По сути, это один большой силовой ключ, который позволяет осуществлять коммутацию для поддержания необходимого уровня напряжения.

Ваз 2105 – разборка и ремонт генератора 372.3701

03 октября 2013

Разборку генератора серии 372.3701 на автомобиле Ваз 2105 выполняют для ремонта с целью замены вышедших из строя элементов. Подготовьте стандартный набор инструментов, так же потребуется трех лучевой съемник для подшипника, металлическая оправка для запрессовки новых подшипников. При наличие всего необходимого, проделайте нижеследующую последовательность действий:

  • В первую очередь со шкива необходимо снять крыльчатку. Для этого удерживаем ротор от проворачивания, установив отвертку между лопастями крыльчатки и уперев ее в корпус генератора по типу рычага.
  • Откручиваем гайку крепления крыльчатки, снимаем ее и расположенные под ней ограничительные шайбы и сегментную шпонку на валу.

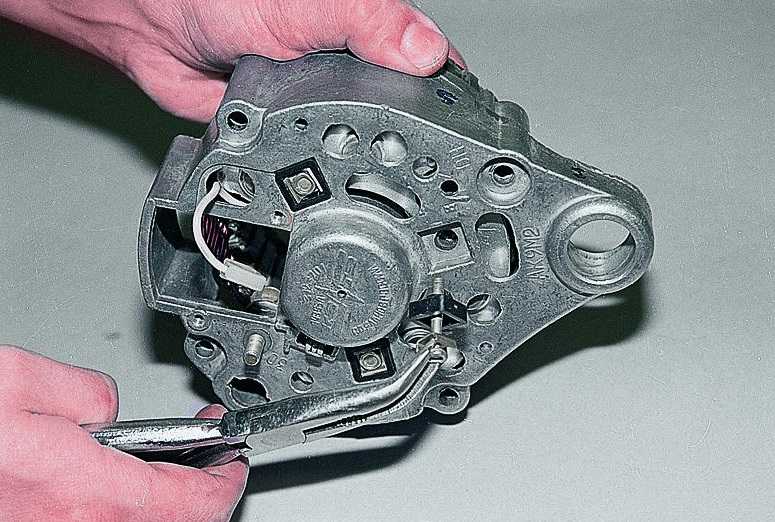

  • Теперь необходимо снять регулятор напряжения. Отсоединяем от него колодку с питающими проводами.
  • После чего крестовой отверткой откручиваем два винта его крепления к корпусу генератора.
  • Вынимаем регулятор со своего посадочного места и убираем в сторону, чтобы он не мешал.
  • Теперь необходимо снять крышку генератора. Для этого торцовой головкой на десять откручиваем четыре гайки крепления крышек и вынимаем болты.
  • Упираем крышку в деревянный брусок, после чего резиновым молотком или обычным (через деревянную проставку) наносим легкие удары в торец вала, тем самым спрессовывая с него подшипник передней крышки, который так же остается на своем месте.
  • Снимаем крышку и расположенную под ней дистанционную втулку.
  • Если необходимо производим замену подшипника крышки. Для этого торцовой головкой на восемь откручиваем и снимаем четыре винта крепления его крышки.
  • После чего, подходящей по диаметру оправкой выпрессовываем подшипник.
  • Снимаем ротор. Переворачиваем генератор задней крышкой к верху и устанавливаем его на деревянные прокладки.
  • Берем небольшую трубку из мягкого металла и через отверстие, где был установлен регулятор напряжения, наносим легкие удары по ротору.
  • При необходимости замены подшипника ротора, используем трех лучевой съемник.
  • Теперь необходимо снять статорную обмотку из корпуса генератора. Для этого с внутренней части торцовым ключом на восемь откручиваем гайки крепления выпрямительного блока, которые так же являются креплением для выводов обмоток статора.
  • Вынимаем два болта и извлекаем статор из корпуса.
  • Глубокой торцовой головкой на десять откручиваем гайку вывода «30» и сняв ее, снимаем расположенную под ней изолирующую прокладку.
  • После чего снимаем выпрямительный блок с корпуса.
  • Откручиваем винт крепления и снимаем конденсатор.

Как проверить работу генератора

Аккумулятор в автомобиле — важный элемент системы, который отвечает за обеспечение бортовой сети машины электричеством. Генератор используется для зарядки АКБ во время её активности. Нестабильная работа устройства, генерирующего электроэнергию, становится причиной просадки напряжения в сети и отсутствия восстановления ёмкости источника питания.

Под нормальной производительностью генератора понимается своевременное и полноценное восполнение уровня заряда аккумуляторной батареи, который под нагрузкой уменьшается. Проверка величины зарядки аккумулятора от генератора проста и может быть выполнена владельцем авто самостоятельно.

Диагностика автомобильного устройства, генерирующего энергию, включает в себя визуальный осмотр агрегата, его элементов и сопутствующих деталей, а также осуществление замеров напряжения и силы тока. Как минимум два раза в год следует проверять натяжение ремня приводов, чрезмерное ослабление которого приводит к уменьшению работоспособности генератора, а иногда может повлечь за собой и поломку устройства. Раз в год можно осуществлять проверку элементов оборудования — креплений, диодного моста, регулятора напряжения и других. Гарантией отсутствия проблем будет и своевременное обслуживание аккумулятора — чистка клемм, добавление дистиллированной воды.

Диагностика таких показателей, как напряжение, сила тока, сопротивление, необходима также два раза в год. Для её осуществления вам понадобятся специальные приборы — вольтметр, мультиметр или нагрузочная вилка.

Причины выхода из строя генератора

Без специализированного оборудования определить точную причину поломки узла не всегда удается. Но, чаще всего к неполадке приводят:

  1. Заклинивание подшипников. Из-за высыхания смазки и постепенного износа подшипники заклинивают. Сначала обычно рвется ремень, что влечет необходимость переборки узла.
  2. Прогорание обмотки. Чаще всего обмотка прогорает вследствие проникновения химических веществ и солей, использующихся для посыпки дороги зимой.
  3. Износ щеток. Графитовые щетки постепенно стираются, поэтому их нужно периодически менять. Если их вовремя не заменить, узел может полностью выйти из строя.
  4. Неисправность реле. Устройство предназначено для предотвращения перезарядки аккумулятора. При его неисправности не происходит запуск генератора.

Для профилактики поломки следует своевременно производить плановое обслуживание автомобиля.

Что нужно учитывать выбирая новый аккумулятор

По паспорту АКБ рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 вместо вышедшего из строя.

Приобретая новую АКБ, следует учитывать ряд параметров и характеристик. Тип батареи: обслуживаемая и необслуживаемая. Первый вариант позволяет проверять и пополнять уровень электролита. Это дает возможность дольше пользоваться АКБ.

Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели годятся батареи емкостью в 50–60 А*ч. Однако учитывая, что современные авто оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. Кроме того, карбюраторные модели ВАЗов требуют более мощных АКБ – больше потребляют энергии при запуске. По габаритам на ВАЗ 2107 требуются источники питания размерами 242*175*190 мм. Под них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать и место проживания владельца «семерки». Тем, кто обитает на юге, можно приобрести менее мощную батарею. Северянам рекомендуется предпочесть АКБ с повышенной емкостью: на морозе машина заводится с большими энергозатратами.

Проверка зарядки со снятой клеммой

Снятие клеммы аккумулятора во время работы двигателя – старый испытанный метод проверки работоспособности генератора, этот способ применялся еще на советских автомобилях. Выполняем проверку так:

  • запускаем мотор;
  • отсоединяем минусовую клемму, отводим ее в сторону;
  • если двигатель выключается, значит, зарядки нет, необходимо разбираться с генератором;
  • не устанавливая клеммы, добавляем обороты, ДВС не должен заглохнуть.

Еще следует обратить внимание на такой момент – при установке минусового провода на место во время работы движка холостые обороты не должны заметно меняться. Значительное снижение оборотов говорит о том, что аккумулятор достаточно сильно разряжен, и на это следует обратить внимание

Разряженная или неисправная аккумуляторная батарея может подвести в дороге, с таким аккумулятором лучше не ездить.

Важный момент – снимать клемму на работающем движке нужно очень аккуратно, провод не должен касаться токоведущих частей машины (кузова, корпуса двигателя и прочее). На многих современных автомобилях отсоединять клемму во время работы ДВС вообще не рекомендуется, при недостаточной уверенности в результатах испытания такой метод лучше не применять.

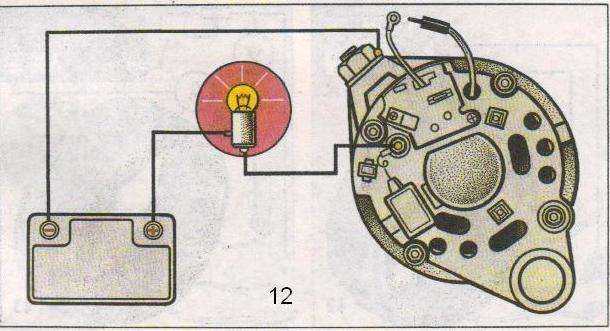

Стоит заметить, что еще существует способ проверки контрольной лампочкой, но этот метод рассматривать не будем – лампа только свидетельствует о наличии или отсутствии зарядки, с помощью ее невозможно определить значение напряжения в сети, его зависимость от нагрузки.

Устранение неисправностей

Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

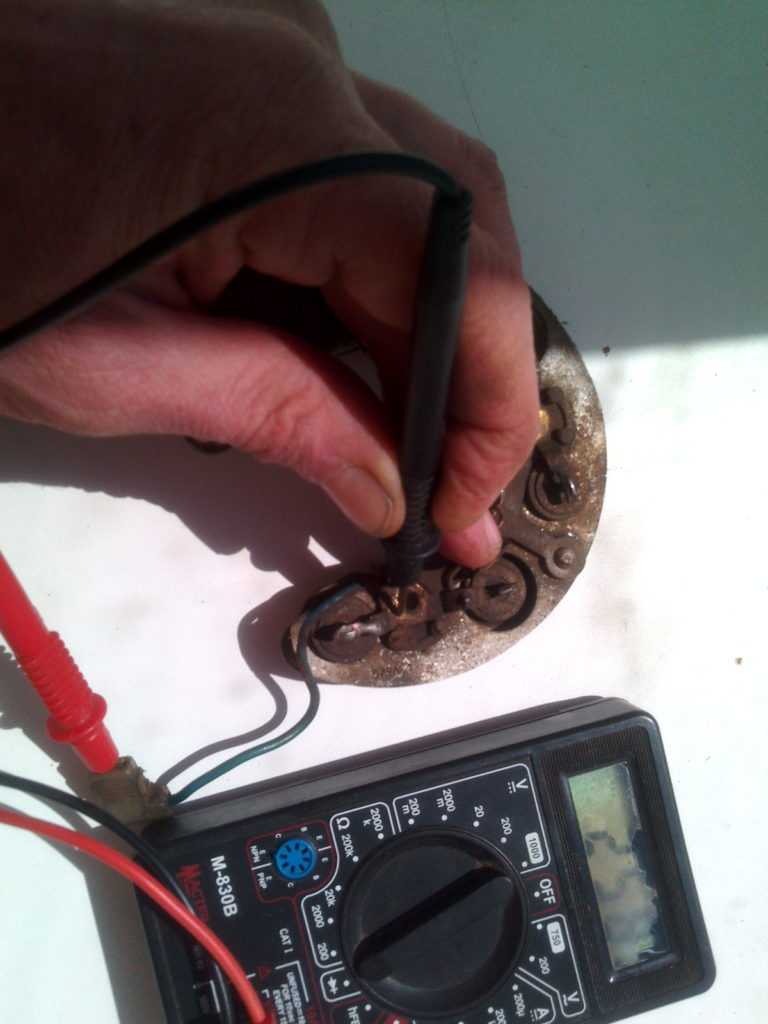

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Для проверки обмотки возбуждения на обрыв щупами мультиметра дотрагиваются до колец ротора при снятом щеточном узле — рабочая обмотка показывает небольшое сопротивление. При касании одного щупа к кольцу, а другого к валу или корпусу ротора проверяют наличие замыкания обмотки на «массу». Для проверки реле-регулятора напряжения к верхнему контакту подсоединяют «+» АКБ, а к левому — «-» и измеряют напряжение на щетках. Оно должно быть 12 В. Если нет — реле подлежит замене.

Какое напряжение должно быть на батарее, когда генератор работает?

Минимальное напряжение, при котором аккумулятор все еще заряжается = 13,2 вольт. Максимальное напряжение, при котором аккумулятор не выходит из строя = 14,4 вольт. Это проверяется следующим образом. Включите дальний свет, увеличьте скорость до 3000, измерьте напряжение на клеммах аккумулятора. Должно быть в этих пределах. 13.2-14.4v

Когда он выключен, ты в порядке, но когда он включен, одного вольта недостаточно

Теоретически недостаточно (должно быть около 14,5 без потребителей). Но аккумулятор должен быть заряжен и с 13,5 должен. Есть еще вопрос, который остается с нами

Основным критерием зарядки аккумулятора является разность потенциалов между работающим генератором и аккумулятором. Чем оно больше, тем больше ЭДС и зарядный ток. В общем, ранее в книгах указывалось напряжение 14,5 вольт при включении ближнего света фар и частоте оборотов двигателя 3000. А вот статья (Радио № 5, статья 24 от 1985 г.), в которой показана зависимость температуры воздуха и зарядного тока.

Я не вижу этот вопрос вообще. Акб уже заряжается на 12,5, но если мертвые могут занять много времени \\ Я вижу одного из тех, кто любит петь для себя. Тип мозга, какое счастье и как с этим бороться?

Для нормальной зарядки аккумулятора напряжение должно быть не менее 13,6-13,8 вольт; недооценка будет выше; это заряжено, но может потерпеть неудачу в течение 14 часов; это от 14,4 вольт

У меня 2010 Kia cee`d 1.6 автомат. Проблема в том, что в режиме ожидания, когда все включено (все отопление, ближний свет, дальний свет, размеры, печь 4 и т. Д.), Напряжение батареи падает до 11,65 и падает ниже. Но когда он достигает примерно 11,5 вольт, что-то происходит, возникает ощущение, что скорость возросла, а напряжение резко скачет до 12,44 и не падает. Я также заметил, что на холостых оборотах на прогретом двигателе случаются отказы двигателя. Обороты не падают, но такое ощущение, что я включил что-то мощное, например, обогрев окон и зеркал. И на ходу иногда бывает удар, редко, но выглядит как удар при переключении АКПП, хотя скорость не смещается. Что вы думаете?
