Рабочее напряжение генератора ваз 2107

Как проверить ротор генератора мультиметром

Неисправный ротор автомобильного генератора прежде всего вызывает исчезновение зарядного тока и разрядку аккумулятора. На это указывает лампочка разрядки батареи, расположенная на щитке приборов. Положение стрелки вольтметра находится возле красной зоны или в самой зоне. В связи с этим возникает необходимость проверить якорь генератора мультиметром.

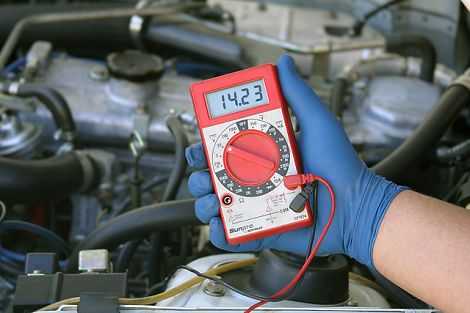

При проверке напряжения мультиметром при работающем двигателе, его показатели на выводах батареи будут меньше, чем необходимые 13,6 вольт. С целью получения более точных результатов, рекомендуется заранее проверить зарядку аккумулятора от генератора мультиметром.

Основными неисправностями ротора считаются короткое замыкание обмоток и разрыв выводов между обмоткой возбуждения и контактными кольцами. Для проверки не обязательно снимать генератор с двигателя и вынимать из него ротор. Достаточно снять реле-регулятор напряжения и через образовавшееся окно выполнить все необходимые действия.

Для того чтобы проверить наличие замыкания на массу обмоток возбуждения ротора, нужно установить мультиметр в режим омметра и прижать поочередно плюсовой щуп к контактным кольцам. Минусовой щуп прижимается к массе – корпусу генератора. Если показатель сопротивления стремится к бесконечности, значит ротор исправен и замыкание на массу отсутствует. После этого следует проверить обмотку генератора мультиметром на обрыв. Мультиметр также выставляется в режим омметра, плюсовой щуп прикладывается к одному контактному кольцу, а минусовой – к другому. Показатель сопротивления от 5 до 10 Ом свидетельствует об исправности обмотки возбуждения. В большинстве случаев неисправный ротор подлежит замене.

Однако не все элементы могут быть проверены путем тестирования. Например, проверить щетки генератора мультиметром не представляется возможным. Данная процедура предполагает визуальную диагностику, после того как будет произведено снятие щеточного аппарата. При необходимости может быть снят и регулятор напряжения. Как правило у щеток наблюдается равномерный износ. В нормальном состоянии длина щеток – 8-10 мм. Если же этот показатель менее 4,5 мм, то щетки подлежат обязательной замене. Одновременно вычищается угольная пыль, образовавшаяся в результате трения щеток о роторные кольца.

При выполнении диагностики генератора, неисправность ротора допускается в последнюю очередь. Прежде всего проверяются другие элементы, которые с большей вероятностью могут стать причиной нарушений работы устройства. Низкое напряжение, горящая лампочка на панели приборов и другие симптомы могут случиться в случае выхода из строя диодного моста или реле-регулятора. Сначала проверяются они, а уже потом и сам ротор.

Основные сведения о генераторе

Электроэнергия образовывается под действием магнитного поля. Его производят две основных детали имеющихся в любом генераторе:

Последний является подвижным элементом, состоящим из сердечника, изготовленного из стали наконечников. На них, в свою очередь, нанизаны обмотки.

Статор же представляет собой кольцо, собранное из стальных пластин. Внутри имеется также катушка из достаточно толстой медной проволоки. Все указанные элементы спрятаны в корпус. За плавность вращения ротора отвечают подшипники. Кроме них, есть там еще:

  • шкив;
  • диодный мостик;
  • крыльчатки;
  • регулятор напряжения.

Проверка силы тока отдачи генератора

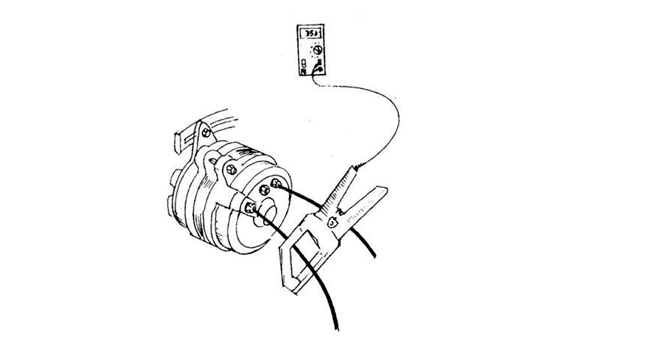

Для данной проверки генератора потребуется мультиметр, оснащенный специальным зондом для измерения силы тока, протекающей в проводе. Данный зонд выглядит как зажим, который охватывает провод, и чаще всего он поставляет в комплекте с диагностическим устройством. Чтобы проверить силу тока отдачи генератора необходимо:

  1. Накинуть зажим на провод, который подходит к контакту «В+» («30») генератора;
  2. Далее запустить двигатель и установить высокие обороты;
  3. После этого по одному необходимо включать электрические потребители на автомобиле – магнитолу, кондиционер, обогрев руля и другие. При включении каждого потребителя следует записывать показания с мультиметра;
  4. Далее необходимо замерить силу тока отдачи при включении всех потребителей вместе (которые включались в предыдущем тесте).

Когда все замеры будут получены, необходимо сравнить суммарный показатель поочередного включения потребителей и показатель мгновенного включения всех потребителей. Недопустимым считается, если показатель при мгновенном включении всех потребителей на 5 или более Ампер меньше, чем сумма при поочередном включении.

Поломки автогенераторов

На панели приборов предусмотрена пиктограмма, сигнализирующая о проблемах с выработкой энергии. Однако лампа зажигается не всегда. Поэтому перечислим наиболее распространенные неисправности автомобильных генераторов:

Симптомы Вероятные поломки Способ устранения
На холостом ходу фары мигают в такт работе двигателя. Ослабление натяжения ремня, износ щёток, пробой диодного моста. Уточнить причину, заменить вышедшую из строя деталь, подтянуть ремень.
Пропала зарядка аккумулятора (АКБ не заряжается). Выход из строя щёток или регулятора напряжения. Заменить «таблетку» (РРН) или «подкову» (диодный мост).
Шум, гул при работе под нагрузкой Износ подшипников Заменить подшипники или агрегат в сборе
С увеличением оборотов пропадает зарядка Повреждение диодного моста Заменить диодный мост или перепаять и перепрессовать диод.
После запуска ДВС, особенно во время дождя, слышен свист. Проскальзывание приводного ремня Регулируем натяжение или меняем ремень. Временное решение — обработать ручей спреем «антискрип» или канифолью.

Практика показывает, что если ремонт не обходится заменой щёточного узла со встроенным регулятором напряжения, то целесообразно отдать прибор в специализированный сервис или заменить агрегат в сборе.

Проверка узлов генератора

Проверку начинают с контроля работоспособности регулятора напряжения. Для этого регулятор демонтируют из генератора и создают простейшую электрическую схему.

В качестве лампы накаливания используют любую лампочку салона автомобиля. При исправном регуляторе напряжения 3 лампа 6 должна светиться не на полную мощность. При подключении параллельно лампе (щеткам) мультиметра, его показания должны быть от 5,0 до 10,0 Вольт. Если показания мультиметра выходят за эти пределы, регулятор необходимо менять. Конструкция некоторых моделей генераторов предусматривает возможность замены регулятора без демонтажа устройства.

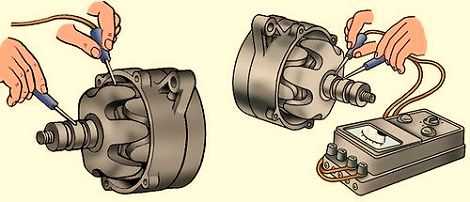

Долее проверяют возбуждающую обмотку генератора на пробой. Для этого мультиметр устанавливают в режим измерения сопротивлений на предел 200 килоОм. Щупы подключают: черный – к ламели коллектора, красный – к металлической части якоря. Сопротивление должно быть более 100 килоОм или выше верхнего предела измерений, как показано на фотографии.

Сопротивление между ламелями (обмотки ротора) обычно составляет 0,5 – 2 Ома.

Проверку статора начинают с контроля обмоток на пробой. Для этого красный щуп мультиметра подключают к металлической части статора, черный – последовательно к обмоткам.

Сопротивление должно находиться выше верхнего предела измерений. Затем выполняют измерение сопротивлений между контактами обмоток. Они должны отличаться не более, чем 5%. Предел измерений мультиметра устанавливают 200 Ом.

Если обмотка имеет электрический пробой, короткое замыкание витков или обрыв, она подлежит замене. Есть мастерские, которые выполняют перемотку статоров и роторов.

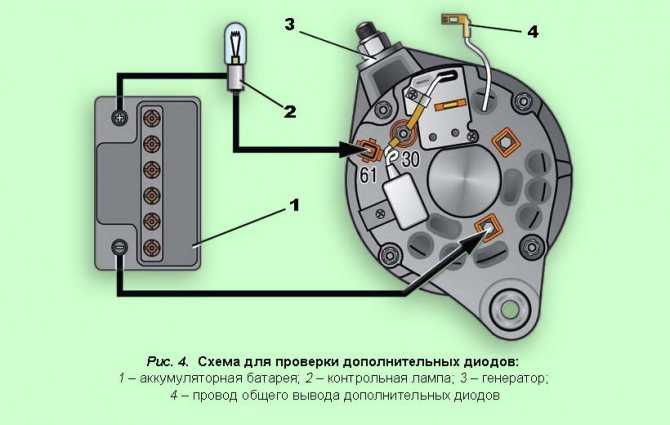

Для контроля исправности диодного моста режим измерения мультиметра переводят проверку «диод». Затем последовательно «прозванивают» диоды (их количество на подкове обычно 9) в прямом и обратном включении. В прямом направлении (черный щуп к катоду) сопротивление составляет 550 — 700 Ом, при обратном включении – больше максимального предела измерений.

При пробое диодов, сопротивление во всех направлениях будет практически нулевым. Такой диод следует менять. Трудность замены диода заключается в том, что диоды в генераторах не паяются, а привариваются точечной сваркой для обеспечения надежного контакта при разных температурных режимах.

Генератор автомобиля является значимой частью электрооборудования автомобиля. При первом проявлении признаков неработоспособности необходимо произвести его проверку с помощью мультиметра.

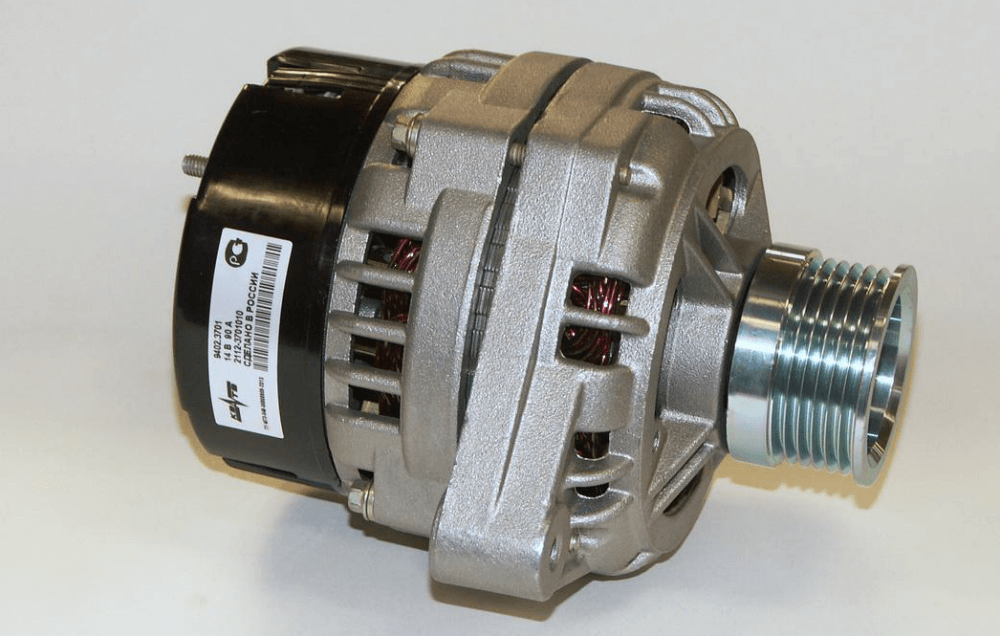

Какие факторы надо учитывать при покупке нового генератора

При выборе генератора на автомобили ВАЗ, необходимо, прежде всего, подсчитать суммарную мощность всех энергопотребляющих приборов и устройств в бортовой электросети. Мощность источника питания должна превышать эту суммарную величину на 20%.

Обязательно учитывается тип двигателя при выборе модели генератора. Генератор, работающий в паре с бензиновым мотором, может быть компактным и более экономичным. Дизель-генератор должен быть габаритнее и дороже.

Выбор генератора зависит также от технологии сжигания топливно-воздушной смеси в двигателях различного типа:

В бензиновых моторах подача топлива осуществляется с помощью карбюратора или инжектора. Здесь топливно-воздушная смесь засасывается в камеру сгорания за счет создаваемого разряжения. Там она сжимается и воспламеняется от искры свечи зажигания. При этом подача смеси в камеру сгорания не регулируется (не зависит от оборотов двигателя).

В дизелях используется только инжектор. Здесь горючая смесь впрыскивается в камеры сгорания под давлением, попадает туда через форсунки. Их открывание регулируется электронным устройством (контроллером) с множеством датчиков, реагирующих на скорость движения машины, напряжение в бортовой электросети и другие показатели. Такие двигатели расходуют меньше топлива, но более энергоемкие из-за наличия вспомогательных электронных устройств. На машину с таким мотором требуется ставить более мощный генератор.

Установка на «инжектор» слабого источника питания приведет к его быстрой поломке и порче аккумуляторной батареи.

Проверка диодного моста генератора


Чтобы проверить состояние диодного моста генератора необходимо перевести мультиметр в режим измерения переменного тока. Подключите один измерительный щуп диагностического прибора к выходу «В+» («30»), а второй на массу. Напряжение при таком подключении щупов должно быть не более 0,5 Вольт. Если напряжение больше, вероятно произошло короткое замыкание диодов. Также можно проверить диоды на пробой. Для этого отключается аккумулятор от генератора и также отключается провод, который подходит к клемме «В+» («30»). Далее мультиметр подключается между отключенным проводом генератора и «В+» («30»), после чего снимаются показания. Если ток разряда мультиметр показывает более 0,5 мА, велика вероятность пробоя диодов.

Добираемся до места ремонта

Напоследок о том, что делать, если обнаружен перезаряд в пути и нужно добраться к месту ремонта.

Если напряжение не превышает 15 В, то можно спокойно продолжать движение, но стараться не давать высокие обороты на двигатель и по максимуму снизить количество включенных электропотребителей (оставить только необходимые).

Если перезаряд сильный (более 15 В) для начала можно послабить натяжение ремня привода генератора, что снизит его производительность (хотя ремень быстро сотрется).

Если же послабление ремня результата не дало, можно отключить генератор (отсоединить провода от него). В этом случае бортовая сеть будет запитываться только от АКБ.

Если аккумулятор хорошо заряжен при минимальном количестве потребителей на его заряде можно проехать 70-90 км пути, но после этого батарею нужно будет хорошо зарядить ЗУ.

Сколько выдает генератор под нагрузкой

Основным источником электроэнергии в автомобиле является генератор. Он стартует одновременно с пуском двигателя, после чего вырабатывает энергию и заряжает аккумулятор. При его выходе из строя, заряда аккумулятора не хватит на долгую эксплуатацию автомобиля, поэтому водитель обязан следить за состоянием генератора. Проблем, из-за которых генератор может выйти из строя в процессе эксплуатации, масса. Это могут быть как механические неполадки, так и электрические. Неисправность генератора также проявляется различными симптомами, среди которых наиболее распространены:

  • Появление посторонних звуков, исходящих из генератора;
  • Проблемы с аккумулятором: разрядка, перезарядка, выкипание электролита;
  • Снижение яркости фар головного освещения при увеличении оборотов. Такая ситуация считается нормальной, если она возникает кратковременно при переключении на первую передачу с режима холостого хода на «холодном» двигателе;
  • Сигнализация контрольной лампы о разряде аккумулятора во время движения автомобиля;
  • Сбои в работе электроники, в том числе тусклое горение фар и слабый звуковой сигнал.

Как работает система впрыска на «семерке»?

То, сколько топлива будет подаваться через форсунки в цилиндры, регулируется при помощи электрического импульса от блока ЭБУ. Блок рассчитывает количество горючего, в котором нуждается двигатель, а также определяет, какой длительности будет импульс.

Когда коленвал начинает прокручиваться, самый первый импульс от датчика холостого хода заставляет ЭБУ включить все форсунки. Самый первый впрыск проходит каждый раз при запуске. Сколько будет длиться импульс, зависит от температуры.

Когда водитель включает зажигание, запускается реле бензонасоса и создает давление в топливной магистрали. Далее компьютер проверяет температуру и рассчитывает, сколько воздуха и топлива нужно для создания смеси, а затем подает ее в двигатель. ВАЗ 2107 инжектор, кстати, более экономичен, чем его карбюраторные аналоги. Это достигается за счет более точной дозировки горючего.

Генераторы на ВАЗ 2115

ВАЗ 2115, созданный на основе «девятки», перенял от неё основные узлы и агрегаты. Соответственно и проблем с оборудованием тоже много. Если авто с карбюраторным двигателем, может комплектоваться генератором 37.3701 на 55 А, который отличается от вышеназванного способом крепления. Однако такого напряжения не хватает при постоянной эксплуатации современных аудиосистем, противотуманок и других энергопотребляющих опций. Какой генератор лучше поставить на ВАЗ 2115 — однозначно рекомендуют автовладельцы ставить не ниже 80 А мощностью. Сейчас на ВАЗ 2115, как и на 2113-2114, устанавливаются трёхфазные 94.3701 с отдачей 80 А.

Для большей мощности можно на 2015 поставить приоровский генератор КЗАТЭ 9402.3701 на 90 А, который подходит по креплению, шкиву. Надёжный агрегат обеспечит вас необходимой энергией при любом количестве энергопотребляющих устройств.

Обобщая сказанное выше, можно отметить, что при покупке генератора на ВАЗ на замену поломанного или для усиления мощности лучше выбирать российские модели, так как они наиболее подходят по конструкции, не придётся проводить дорогостоящую доработку. К тому же вы всегда найдёте необходимые

Лучшие цены и условия на покупку новых авто

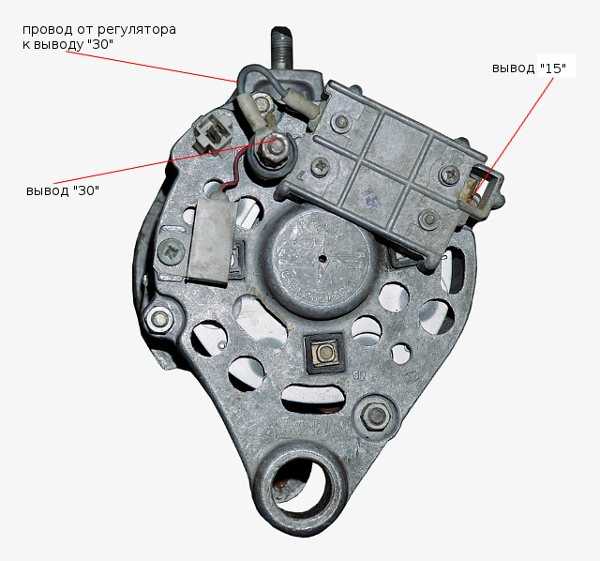

При ремонте генератора автомобилей Ваз 2107 вам понадобится вот эта схема генераторной установки и подробный путь тока в цепи обмотки возбуждения.

1. Батарея аккумуляторов. 2, 5. Основные выпрямительные полупроводниковые диоды. 6. Катушки обмотки статора генератора. 7. Полупроводниковый интегральный регулятор напряжения (реле зарядки). 8. Обмотка возбуждения (ротор) генератора. 9. Конденсатор, фильтрующий помехоподавительный. 10. Монтажный блок (реле и предохранителей). 11. Лампа контрольная «зарядка аккумулятора». 12. Вольтметр (указатель напряжения бортовой сети). 13. Реле зажигания (реле замка зажигания). 14. Замок зажигания.

Путь тока обмотки возбуждения при включенном зажигании и неработающем двигателе: Клемма «+» батареи аккумуляторов – розовый провод – клемма «30» генератора – розовый провод – контакт «1» разъема «ш10» монтажного блока – внутренние токоведущие дорожки монтажного блока – контакт «4» разъема «ш1» монтажного блока – коричневый провод – контакт «30» реле зажигания (установлено под приборной панелью) – замкнутые контакты реле зажигания – контакт «87» реле зажигания – черно голубой провод – контакт «6» разъема «ш1» монтажного блока – предохранитель «пр 10» монтажного блока – контакт «1» разъема «ш 4» монтажного блока – оранжевый провод – контакт «4» разъема приборной панели (черного) – проводники и токопроводящие дорожки приборной панели – контакты патрона контрольной лампы «зарядка аккумулятора» — нить накала лампы «зарядка аккумулятора» — контакты патрона – токопроводящие дорожки панели приборов – контакт «2» разъема панели приборов (белого) – бело коричневый провод – контакт «3» разъема «ш5» монтажного блока — внутренние токоведущие дорожки монтажного блока — контакт «7» разъема «ш10» монтажного блока – бело коричневый провод – клемма «61» генератора – шина соединительная дополнительных выпрямительных диодов – короткий проводник – клемма реле зарядки – внутренние переходы полупроводников реле зарядки- первая щетка – первое контактное кольцо ротора – обмотка возбуждения генератора – второе контактное кольцо ротора – вторая щетка – контакт «минус» — детали кузова автомобиля – клемма «-» батареи аккумуляторов.

После запуска двигателя появляется положительный потенциал в точке «шина соединительная дополнительных выпрямительных диодов», ток протекает от нее далее к щеткам. Контрольная лампа шунтируется (замыкается) открытыми дополнительными диодами и гаснет.

Про регуляторы

Старая схема – это более надежный вариант, не слишком повышающий напряжение, но и не позволяющий ему опускаться до критичных значений. А вот новая – хотя она полностью скопирована со старой, имеет много недостатков.

Регулятор трехуровневый

Хронический недозаряд АКБ – это именно тот самый недостаток новой схемы. Проблематичным становится запуск двигателя в холодное время года. Владельцам приходится ставить предпусковые подогреватели или придумывать что-то еще.

Некачественные регуляторы заставляют АКБ поглощать энергию только летом, т.е, при плюсовой температуре. Зимой же, особенно если совершать короткие пробеги на авто, батарея не успевает прогреваться, хотя бы до 0, и периодически разряжается.

Итак, как же решается проблема? Очевидно, что наилучший вариант – повысить напряжение в бортовой сети, а как это сделать? Необходимо заставить таблетку «поверить», что якобы в сети низкое напряжение. Тем самым, мы добьемся того, что ген будет выдавать недостающий вольтаж.

Низкое напряжение в бортовой сети автомобиля может быть вызвано наличием большого количества потребителей. Например, если используется мощная акустическая система с сабвуфером и усилителем, спады напряжения неизбежны.

Вместо диода использовать можно также специальные регуляторы, которые выдают три значения вольтажа, в зависимости от температуры воздуха: 13.2, 13.9 и 14.5 вольт. Получается три режима: летний, весна/осень и зима.

Рекомендуем к просмотру таблицу, где приведены данные о нормальном заряде АКБ и стандартной работе генератора.

Степень заряженности АКБ Заряжать АКБ зарядным устройством Работа генератора
12,72 вольт — 100% Если ЭДС— меньше 12,6 В норма — от 13,6 В — до 14,4 В
12,50 вольт — 75% Uнагрузки —меньше 9 В ( нагрузочная вилка) меньше 13,6 В – недозаряд(плохо)
12,35 вольт — 50% Плотность электролита— меньше 1,25г/см больше 14,4 В – перезаряд. (тоже плохо)
12,10 вольт — 25%

Эффективность диода, повышающего напряжение в бортовой сети, не подлежит сомнениям. Так делают почти все опытные автомобилисты, владельцы отечественных моделей. После этого, машина будет легко запускаться не только летом, но и зимой. Высокий ток – четкая зарядка.

Читать далее: Буксировка автомобиля с вариатором: что нужно знать

Другие причины низкого напряжения

Не всегда малая разность потенциалов в системе связана с поломкой генератора или плохим аккумулятором

Если диагностика этих элементов не выявила никаких неполадок, то стоит обратить своё внимание на следующее:

  • состояние клемм аккумулятора — плотность примыкания и оксидация;
  • проблемы электропроводки — окисление, нарушение её целостности;
  • выходные контакты к электроприборам;
  • правильно подобранные энергопотребители.

Каждый контакт должен быть плотно примыкающим и целостным, то есть необходимо отсутствие образований (например, сульфации), которые будут нарушать прохождение тока. Неправильное соединение контактов приводит к ускоренному разряду батареи даже на незаведенной машине.

Чтобы улучшить примыкание элементов электросистемы автомобиля, необходимо зачистить все контакты и восстановить целостность проводов с помощью их замены или соединения и обмотки изоляционной лентой.

В заключение хотелось бы повторить, что устойчивая работа автомобиля требует постоянного контроля всех элементов, а особое внимание должен привлекать генератор. Аккумулятор заряжается от него и обеспечивает электричеством целую автомобильную систему

Обращайте внимание на все элементы: щётки генератора, контактные кольца, регулятор напряжения, обмотку оборудования.

Самые корректные замеры следует осуществлять при полной заряженности батареи и в различных режимах. Помните, что производитель привязывает характеристики генератора к количеству оборотов двигателя — именно они помогают вырабатывать определённый ток.

Подробное видео, как проверить генератор:

Многие автовладельцы сталкиваются с ситуацией, когда после запуска мотора бортовой компьютер или один из приборов начинает показывать, что происходит перезаряд аккумулятора.

Последствия такой ситуации самые разные и зависят от того, насколько напряжение в бортовой сети превышает номинальное.

Незначительно повышенные параметры негативно скажутся только на аккумуляторе (закипание электролита с последующим его испарением), а вот если напряжение, идущее от генератора, будет превышать норму сильно, то могут выйти из строя электропотребители.

В любом случае перезаряд – явление, которое необходимо устранить, иначе оно не лучшим образом скажется на сроке службы аккумулятора и электроприборах.

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

  • Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
  • Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
  • Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
  • При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Проверка генератора

Основной признак неисправности источника энергии — перебои в U (напряжении). В таком случае проверьте функционал системы и разберитесь, сколько передает генератор автомобиля для зарядки аккумулятора.

При тестировании соблюдайте советы опытных автовладельцев:

  • подготовьте мультиметр;
  • проверьте, корректно ли подсоединены крепления;
  • проверьте качество натяжения ремня;
  • вентили должны показывать ток 12 Вольт (В) и ниже;
  • меняя проводку, соблюдайте диаметр сечения (изначальный и новый в идеале совпадают).

Если обсуждаемый элемент получил существенные механические повреждения, рекомендуем доверить его анализ опытным сотрудникам автомастерской.

Сколько должна выдавать зарядка генератора? Алгоритм работы с мультиметром выглядит так: меряете U на клеммах АКБ при неработающем двигателе (норма 12,5-12,7 В). Запустите только мотор и повторите измерение без нагрузки “на холостых”. Сколько вольт приходит на возбуждение генератора? “Здоровые” показатели — от 13,8 В до 14,5 В (при силе тока от 80 до 140 Ампер).

Следующим шагом даете максимальную нагрузку, подключая дополнительное оборудование (фары, магнитолу, обогрев стекол и прочее). При исправном агрегате значения под нагрузкой будут от 13,7 В до 14 В. Значение ниже 13 В считают критическим.

Если у вас нет мультиметра, есть еще способ диагностики на холостых оборотах: включаете мотор, немного его нагружаете (например, включенными фарами), снимаете клемму “-” с АКБ (нужен 10 ключ). Авто, как и фары, стабильно работает — ВСЕ в порядке. Если машина глохнет или фары потускли, требуется дополнительно разобраться в вопросе.

Сколько генератор выдает на аккумулятор? Если АКБ заряжается с избытком, вы заметите характерные признаки: сверху батареи видны белые подтеки (выкипел электролит, возможная причина — неисправность реле регулятора). Проверка выполняется при помощи мультиметра. Смотрите заряд при работающем ДВС:

  • 14,5 В — 14,8 В — норма, реле в порядке;
  • 15 В — 15,2 В — перезаряд, требуется срочно заменить реле.

Для профилактики электрогенератора проверяйте:

  • контакты;
  • соединения;
  • проводку;
  • отсоединен ли провод перед сваркой;
  • натяжения ремня;
  • индикатор на приборной панели (когда загорается, реагировать следует оперативно);
  • Выпрямитель (при подозрении проблемы с ним отключите АКБ);
  • работоспособность источника электричества (замыканием “массы” на вывод);
  • защиту электричества от любых жидкостей.

АКБ и генератор работают параллельно, выдерживая высокие нагрузки разных типов: кратковременные, длительные и постоянные

Если важно узнать мощность всех потребителей, прибавьте к необходимому для подзарядки аккумуляторной батареи значению сумму пиковых показателей мощности всех систем. Для удобства расчетов ниже приведена таблица с примерными нагрузками всех типов

проверьте, корректно ли подсоединены крепления;

проверьте качество натяжения ремня;

вентили должны показывать ток 12 Вольт (В) и ниже;

меняя проводку, соблюдайте диаметр сечения (изначальный и новый в идеале совпадают).

14,5 В — 14,8 В — норма, реле в порядке;

15 В — 15,2 В — перезаряд, требуется срочно заменить реле.

индикатор на приборной панели (когда загорается, реагировать следует оперативно);

Выпрямитель (при подозрении проблемы с ним отключите АКБ);

работоспособность источника электричества (замыканием “массы” на вывод);

защиту электричества от любых жидкостей.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Рабочее напряжение генератора ваз 2107

Как проверить ротор генератора мультиметром

Неисправный ротор автомобильного генератора прежде всего вызывает исчезновение зарядного тока и разрядку аккумулятора. На это указывает лампочка разрядки батареи, расположенная на щитке приборов. Положение стрелки вольтметра находится возле красной зоны или в самой зоне. В связи с этим возникает необходимость проверить якорь генератора мультиметром.

При проверке напряжения мультиметром при работающем двигателе, его показатели на выводах батареи будут меньше, чем необходимые 13,6 вольт. С целью получения более точных результатов, рекомендуется заранее проверить зарядку аккумулятора от генератора мультиметром.

Основными неисправностями ротора считаются короткое замыкание обмоток и разрыв выводов между обмоткой возбуждения и контактными кольцами. Для проверки не обязательно снимать генератор с двигателя и вынимать из него ротор. Достаточно снять реле-регулятор напряжения и через образовавшееся окно выполнить все необходимые действия.

Для того чтобы проверить наличие замыкания на массу обмоток возбуждения ротора, нужно установить мультиметр в режим омметра и прижать поочередно плюсовой щуп к контактным кольцам. Минусовой щуп прижимается к массе – корпусу генератора. Если показатель сопротивления стремится к бесконечности, значит ротор исправен и замыкание на массу отсутствует. После этого следует проверить обмотку генератора мультиметром на обрыв. Мультиметр также выставляется в режим омметра, плюсовой щуп прикладывается к одному контактному кольцу, а минусовой – к другому. Показатель сопротивления от 5 до 10 Ом свидетельствует об исправности обмотки возбуждения. В большинстве случаев неисправный ротор подлежит замене.

Однако не все элементы могут быть проверены путем тестирования. Например, проверить щетки генератора мультиметром не представляется возможным. Данная процедура предполагает визуальную диагностику, после того как будет произведено снятие щеточного аппарата. При необходимости может быть снят и регулятор напряжения. Как правило у щеток наблюдается равномерный износ. В нормальном состоянии длина щеток – 8-10 мм. Если же этот показатель менее 4,5 мм, то щетки подлежат обязательной замене. Одновременно вычищается угольная пыль, образовавшаяся в результате трения щеток о роторные кольца.

При выполнении диагностики генератора, неисправность ротора допускается в последнюю очередь. Прежде всего проверяются другие элементы, которые с большей вероятностью могут стать причиной нарушений работы устройства. Низкое напряжение, горящая лампочка на панели приборов и другие симптомы могут случиться в случае выхода из строя диодного моста или реле-регулятора. Сначала проверяются они, а уже потом и сам ротор.

Основные сведения о генераторе

Электроэнергия образовывается под действием магнитного поля. Его производят две основных детали имеющихся в любом генераторе:

Последний является подвижным элементом, состоящим из сердечника, изготовленного из стали наконечников. На них, в свою очередь, нанизаны обмотки.

Статор же представляет собой кольцо, собранное из стальных пластин. Внутри имеется также катушка из достаточно толстой медной проволоки. Все указанные элементы спрятаны в корпус. За плавность вращения ротора отвечают подшипники. Кроме них, есть там еще:

  • шкив;
  • диодный мостик;
  • крыльчатки;
  • регулятор напряжения.

Проверка силы тока отдачи генератора

Для данной проверки генератора потребуется мультиметр, оснащенный специальным зондом для измерения силы тока, протекающей в проводе. Данный зонд выглядит как зажим, который охватывает провод, и чаще всего он поставляет в комплекте с диагностическим устройством. Чтобы проверить силу тока отдачи генератора необходимо:

  1. Накинуть зажим на провод, который подходит к контакту «В+» («30») генератора;
  2. Далее запустить двигатель и установить высокие обороты;
  3. После этого по одному необходимо включать электрические потребители на автомобиле – магнитолу, кондиционер, обогрев руля и другие. При включении каждого потребителя следует записывать показания с мультиметра;
  4. Далее необходимо замерить силу тока отдачи при включении всех потребителей вместе (которые включались в предыдущем тесте).

Когда все замеры будут получены, необходимо сравнить суммарный показатель поочередного включения потребителей и показатель мгновенного включения всех потребителей. Недопустимым считается, если показатель при мгновенном включении всех потребителей на 5 или более Ампер меньше, чем сумма при поочередном включении.

Поломки автогенераторов

На панели приборов предусмотрена пиктограмма, сигнализирующая о проблемах с выработкой энергии. Однако лампа зажигается не всегда. Поэтому перечислим наиболее распространенные неисправности автомобильных генераторов:

Симптомы Вероятные поломки Способ устранения
На холостом ходу фары мигают в такт работе двигателя. Ослабление натяжения ремня, износ щёток, пробой диодного моста. Уточнить причину, заменить вышедшую из строя деталь, подтянуть ремень.
Пропала зарядка аккумулятора (АКБ не заряжается). Выход из строя щёток или регулятора напряжения. Заменить «таблетку» (РРН) или «подкову» (диодный мост).
Шум, гул при работе под нагрузкой Износ подшипников Заменить подшипники или агрегат в сборе
С увеличением оборотов пропадает зарядка Повреждение диодного моста Заменить диодный мост или перепаять и перепрессовать диод.
После запуска ДВС, особенно во время дождя, слышен свист. Проскальзывание приводного ремня Регулируем натяжение или меняем ремень. Временное решение — обработать ручей спреем «антискрип» или канифолью.

Практика показывает, что если ремонт не обходится заменой щёточного узла со встроенным регулятором напряжения, то целесообразно отдать прибор в специализированный сервис или заменить агрегат в сборе.

Проверка узлов генератора

Проверку начинают с контроля работоспособности регулятора напряжения. Для этого регулятор демонтируют из генератора и создают простейшую электрическую схему.

В качестве лампы накаливания используют любую лампочку салона автомобиля. При исправном регуляторе напряжения 3 лампа 6 должна светиться не на полную мощность. При подключении параллельно лампе (щеткам) мультиметра, его показания должны быть от 5,0 до 10,0 Вольт. Если показания мультиметра выходят за эти пределы, регулятор необходимо менять. Конструкция некоторых моделей генераторов предусматривает возможность замены регулятора без демонтажа устройства.

Долее проверяют возбуждающую обмотку генератора на пробой. Для этого мультиметр устанавливают в режим измерения сопротивлений на предел 200 килоОм. Щупы подключают: черный – к ламели коллектора, красный – к металлической части якоря. Сопротивление должно быть более 100 килоОм или выше верхнего предела измерений, как показано на фотографии.

Сопротивление между ламелями (обмотки ротора) обычно составляет 0,5 – 2 Ома.

Проверку статора начинают с контроля обмоток на пробой. Для этого красный щуп мультиметра подключают к металлической части статора, черный – последовательно к обмоткам.

Сопротивление должно находиться выше верхнего предела измерений. Затем выполняют измерение сопротивлений между контактами обмоток. Они должны отличаться не более, чем 5%. Предел измерений мультиметра устанавливают 200 Ом.

Если обмотка имеет электрический пробой, короткое замыкание витков или обрыв, она подлежит замене. Есть мастерские, которые выполняют перемотку статоров и роторов.

Для контроля исправности диодного моста режим измерения мультиметра переводят проверку «диод». Затем последовательно «прозванивают» диоды (их количество на подкове обычно 9) в прямом и обратном включении. В прямом направлении (черный щуп к катоду) сопротивление составляет 550 — 700 Ом, при обратном включении – больше максимального предела измерений.

При пробое диодов, сопротивление во всех направлениях будет практически нулевым. Такой диод следует менять. Трудность замены диода заключается в том, что диоды в генераторах не паяются, а привариваются точечной сваркой для обеспечения надежного контакта при разных температурных режимах.

Генератор автомобиля является значимой частью электрооборудования автомобиля. При первом проявлении признаков неработоспособности необходимо произвести его проверку с помощью мультиметра.

Какие факторы надо учитывать при покупке нового генератора

При выборе генератора на автомобили ВАЗ, необходимо, прежде всего, подсчитать суммарную мощность всех энергопотребляющих приборов и устройств в бортовой электросети. Мощность источника питания должна превышать эту суммарную величину на 20%.

Обязательно учитывается тип двигателя при выборе модели генератора. Генератор, работающий в паре с бензиновым мотором, может быть компактным и более экономичным. Дизель-генератор должен быть габаритнее и дороже.

Выбор генератора зависит также от технологии сжигания топливно-воздушной смеси в двигателях различного типа:

В бензиновых моторах подача топлива осуществляется с помощью карбюратора или инжектора. Здесь топливно-воздушная смесь засасывается в камеру сгорания за счет создаваемого разряжения. Там она сжимается и воспламеняется от искры свечи зажигания. При этом подача смеси в камеру сгорания не регулируется (не зависит от оборотов двигателя).

В дизелях используется только инжектор. Здесь горючая смесь впрыскивается в камеры сгорания под давлением, попадает туда через форсунки. Их открывание регулируется электронным устройством (контроллером) с множеством датчиков, реагирующих на скорость движения машины, напряжение в бортовой электросети и другие показатели. Такие двигатели расходуют меньше топлива, но более энергоемкие из-за наличия вспомогательных электронных устройств. На машину с таким мотором требуется ставить более мощный генератор.

Установка на «инжектор» слабого источника питания приведет к его быстрой поломке и порче аккумуляторной батареи.

Проверка диодного моста генератора


Чтобы проверить состояние диодного моста генератора необходимо перевести мультиметр в режим измерения переменного тока. Подключите один измерительный щуп диагностического прибора к выходу «В+» («30»), а второй на массу. Напряжение при таком подключении щупов должно быть не более 0,5 Вольт. Если напряжение больше, вероятно произошло короткое замыкание диодов. Также можно проверить диоды на пробой. Для этого отключается аккумулятор от генератора и также отключается провод, который подходит к клемме «В+» («30»). Далее мультиметр подключается между отключенным проводом генератора и «В+» («30»), после чего снимаются показания. Если ток разряда мультиметр показывает более 0,5 мА, велика вероятность пробоя диодов.

Добираемся до места ремонта

Напоследок о том, что делать, если обнаружен перезаряд в пути и нужно добраться к месту ремонта.

Если напряжение не превышает 15 В, то можно спокойно продолжать движение, но стараться не давать высокие обороты на двигатель и по максимуму снизить количество включенных электропотребителей (оставить только необходимые).

Если перезаряд сильный (более 15 В) для начала можно послабить натяжение ремня привода генератора, что снизит его производительность (хотя ремень быстро сотрется).

Если же послабление ремня результата не дало, можно отключить генератор (отсоединить провода от него). В этом случае бортовая сеть будет запитываться только от АКБ.

Если аккумулятор хорошо заряжен при минимальном количестве потребителей на его заряде можно проехать 70-90 км пути, но после этого батарею нужно будет хорошо зарядить ЗУ.

Сколько выдает генератор под нагрузкой

Основным источником электроэнергии в автомобиле является генератор. Он стартует одновременно с пуском двигателя, после чего вырабатывает энергию и заряжает аккумулятор. При его выходе из строя, заряда аккумулятора не хватит на долгую эксплуатацию автомобиля, поэтому водитель обязан следить за состоянием генератора. Проблем, из-за которых генератор может выйти из строя в процессе эксплуатации, масса. Это могут быть как механические неполадки, так и электрические. Неисправность генератора также проявляется различными симптомами, среди которых наиболее распространены:

  • Появление посторонних звуков, исходящих из генератора;
  • Проблемы с аккумулятором: разрядка, перезарядка, выкипание электролита;
  • Снижение яркости фар головного освещения при увеличении оборотов. Такая ситуация считается нормальной, если она возникает кратковременно при переключении на первую передачу с режима холостого хода на «холодном» двигателе;
  • Сигнализация контрольной лампы о разряде аккумулятора во время движения автомобиля;
  • Сбои в работе электроники, в том числе тусклое горение фар и слабый звуковой сигнал.

Как работает система впрыска на «семерке»?

То, сколько топлива будет подаваться через форсунки в цилиндры, регулируется при помощи электрического импульса от блока ЭБУ. Блок рассчитывает количество горючего, в котором нуждается двигатель, а также определяет, какой длительности будет импульс.

Когда коленвал начинает прокручиваться, самый первый импульс от датчика холостого хода заставляет ЭБУ включить все форсунки. Самый первый впрыск проходит каждый раз при запуске. Сколько будет длиться импульс, зависит от температуры.

Когда водитель включает зажигание, запускается реле бензонасоса и создает давление в топливной магистрали. Далее компьютер проверяет температуру и рассчитывает, сколько воздуха и топлива нужно для создания смеси, а затем подает ее в двигатель. ВАЗ 2107 инжектор, кстати, более экономичен, чем его карбюраторные аналоги. Это достигается за счет более точной дозировки горючего.

Генераторы на ВАЗ 2115

ВАЗ 2115, созданный на основе «девятки», перенял от неё основные узлы и агрегаты. Соответственно и проблем с оборудованием тоже много. Если авто с карбюраторным двигателем, может комплектоваться генератором 37.3701 на 55 А, который отличается от вышеназванного способом крепления. Однако такого напряжения не хватает при постоянной эксплуатации современных аудиосистем, противотуманок и других энергопотребляющих опций. Какой генератор лучше поставить на ВАЗ 2115 — однозначно рекомендуют автовладельцы ставить не ниже 80 А мощностью. Сейчас на ВАЗ 2115, как и на 2113-2114, устанавливаются трёхфазные 94.3701 с отдачей 80 А.

Для большей мощности можно на 2015 поставить приоровский генератор КЗАТЭ 9402.3701 на 90 А, который подходит по креплению, шкиву. Надёжный агрегат обеспечит вас необходимой энергией при любом количестве энергопотребляющих устройств.

Обобщая сказанное выше, можно отметить, что при покупке генератора на ВАЗ на замену поломанного или для усиления мощности лучше выбирать российские модели, так как они наиболее подходят по конструкции, не придётся проводить дорогостоящую доработку. К тому же вы всегда найдёте необходимые

Лучшие цены и условия на покупку новых авто

При ремонте генератора автомобилей Ваз 2107 вам понадобится вот эта схема генераторной установки и подробный путь тока в цепи обмотки возбуждения.

1. Батарея аккумуляторов. 2, 5. Основные выпрямительные полупроводниковые диоды. 6. Катушки обмотки статора генератора. 7. Полупроводниковый интегральный регулятор напряжения (реле зарядки). 8. Обмотка возбуждения (ротор) генератора. 9. Конденсатор, фильтрующий помехоподавительный. 10. Монтажный блок (реле и предохранителей). 11. Лампа контрольная «зарядка аккумулятора». 12. Вольтметр (указатель напряжения бортовой сети). 13. Реле зажигания (реле замка зажигания). 14. Замок зажигания.

Путь тока обмотки возбуждения при включенном зажигании и неработающем двигателе: Клемма «+» батареи аккумуляторов – розовый провод – клемма «30» генератора – розовый провод – контакт «1» разъема «ш10» монтажного блока – внутренние токоведущие дорожки монтажного блока – контакт «4» разъема «ш1» монтажного блока – коричневый провод – контакт «30» реле зажигания (установлено под приборной панелью) – замкнутые контакты реле зажигания – контакт «87» реле зажигания – черно голубой провод – контакт «6» разъема «ш1» монтажного блока – предохранитель «пр 10» монтажного блока – контакт «1» разъема «ш 4» монтажного блока – оранжевый провод – контакт «4» разъема приборной панели (черного) – проводники и токопроводящие дорожки приборной панели – контакты патрона контрольной лампы «зарядка аккумулятора» — нить накала лампы «зарядка аккумулятора» — контакты патрона – токопроводящие дорожки панели приборов – контакт «2» разъема панели приборов (белого) – бело коричневый провод – контакт «3» разъема «ш5» монтажного блока — внутренние токоведущие дорожки монтажного блока — контакт «7» разъема «ш10» монтажного блока – бело коричневый провод – клемма «61» генератора – шина соединительная дополнительных выпрямительных диодов – короткий проводник – клемма реле зарядки – внутренние переходы полупроводников реле зарядки- первая щетка – первое контактное кольцо ротора – обмотка возбуждения генератора – второе контактное кольцо ротора – вторая щетка – контакт «минус» — детали кузова автомобиля – клемма «-» батареи аккумуляторов.

После запуска двигателя появляется положительный потенциал в точке «шина соединительная дополнительных выпрямительных диодов», ток протекает от нее далее к щеткам. Контрольная лампа шунтируется (замыкается) открытыми дополнительными диодами и гаснет.

Про регуляторы

Старая схема – это более надежный вариант, не слишком повышающий напряжение, но и не позволяющий ему опускаться до критичных значений. А вот новая – хотя она полностью скопирована со старой, имеет много недостатков.

Регулятор трехуровневый

Хронический недозаряд АКБ – это именно тот самый недостаток новой схемы. Проблематичным становится запуск двигателя в холодное время года. Владельцам приходится ставить предпусковые подогреватели или придумывать что-то еще.

Некачественные регуляторы заставляют АКБ поглощать энергию только летом, т.е, при плюсовой температуре. Зимой же, особенно если совершать короткие пробеги на авто, батарея не успевает прогреваться, хотя бы до 0, и периодически разряжается.

Итак, как же решается проблема? Очевидно, что наилучший вариант – повысить напряжение в бортовой сети, а как это сделать? Необходимо заставить таблетку «поверить», что якобы в сети низкое напряжение. Тем самым, мы добьемся того, что ген будет выдавать недостающий вольтаж.

Низкое напряжение в бортовой сети автомобиля может быть вызвано наличием большого количества потребителей. Например, если используется мощная акустическая система с сабвуфером и усилителем, спады напряжения неизбежны.

Вместо диода использовать можно также специальные регуляторы, которые выдают три значения вольтажа, в зависимости от температуры воздуха: 13.2, 13.9 и 14.5 вольт. Получается три режима: летний, весна/осень и зима.

Рекомендуем к просмотру таблицу, где приведены данные о нормальном заряде АКБ и стандартной работе генератора.

Степень заряженности АКБ Заряжать АКБ зарядным устройством Работа генератора
12,72 вольт — 100% Если ЭДС— меньше 12,6 В норма — от 13,6 В — до 14,4 В
12,50 вольт — 75% Uнагрузки —меньше 9 В ( нагрузочная вилка) меньше 13,6 В – недозаряд(плохо)
12,35 вольт — 50% Плотность электролита— меньше 1,25г/см больше 14,4 В – перезаряд. (тоже плохо)
12,10 вольт — 25%

Эффективность диода, повышающего напряжение в бортовой сети, не подлежит сомнениям. Так делают почти все опытные автомобилисты, владельцы отечественных моделей. После этого, машина будет легко запускаться не только летом, но и зимой. Высокий ток – четкая зарядка.

Читать далее: Буксировка автомобиля с вариатором: что нужно знать

Другие причины низкого напряжения

Не всегда малая разность потенциалов в системе связана с поломкой генератора или плохим аккумулятором

Если диагностика этих элементов не выявила никаких неполадок, то стоит обратить своё внимание на следующее:

  • состояние клемм аккумулятора — плотность примыкания и оксидация;
  • проблемы электропроводки — окисление, нарушение её целостности;
  • выходные контакты к электроприборам;
  • правильно подобранные энергопотребители.

Каждый контакт должен быть плотно примыкающим и целостным, то есть необходимо отсутствие образований (например, сульфации), которые будут нарушать прохождение тока. Неправильное соединение контактов приводит к ускоренному разряду батареи даже на незаведенной машине.

Чтобы улучшить примыкание элементов электросистемы автомобиля, необходимо зачистить все контакты и восстановить целостность проводов с помощью их замены или соединения и обмотки изоляционной лентой.

В заключение хотелось бы повторить, что устойчивая работа автомобиля требует постоянного контроля всех элементов, а особое внимание должен привлекать генератор. Аккумулятор заряжается от него и обеспечивает электричеством целую автомобильную систему

Обращайте внимание на все элементы: щётки генератора, контактные кольца, регулятор напряжения, обмотку оборудования.

Самые корректные замеры следует осуществлять при полной заряженности батареи и в различных режимах. Помните, что производитель привязывает характеристики генератора к количеству оборотов двигателя — именно они помогают вырабатывать определённый ток.

Подробное видео, как проверить генератор:

Многие автовладельцы сталкиваются с ситуацией, когда после запуска мотора бортовой компьютер или один из приборов начинает показывать, что происходит перезаряд аккумулятора.

Последствия такой ситуации самые разные и зависят от того, насколько напряжение в бортовой сети превышает номинальное.

Незначительно повышенные параметры негативно скажутся только на аккумуляторе (закипание электролита с последующим его испарением), а вот если напряжение, идущее от генератора, будет превышать норму сильно, то могут выйти из строя электропотребители.

В любом случае перезаряд – явление, которое необходимо устранить, иначе оно не лучшим образом скажется на сроке службы аккумулятора и электроприборах.

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

  • Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
  • Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
  • Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
  • При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Проверка генератора

Основной признак неисправности источника энергии — перебои в U (напряжении). В таком случае проверьте функционал системы и разберитесь, сколько передает генератор автомобиля для зарядки аккумулятора.

При тестировании соблюдайте советы опытных автовладельцев:

  • подготовьте мультиметр;
  • проверьте, корректно ли подсоединены крепления;
  • проверьте качество натяжения ремня;
  • вентили должны показывать ток 12 Вольт (В) и ниже;
  • меняя проводку, соблюдайте диаметр сечения (изначальный и новый в идеале совпадают).

Если обсуждаемый элемент получил существенные механические повреждения, рекомендуем доверить его анализ опытным сотрудникам автомастерской.

Сколько должна выдавать зарядка генератора? Алгоритм работы с мультиметром выглядит так: меряете U на клеммах АКБ при неработающем двигателе (норма 12,5-12,7 В). Запустите только мотор и повторите измерение без нагрузки “на холостых”. Сколько вольт приходит на возбуждение генератора? “Здоровые” показатели — от 13,8 В до 14,5 В (при силе тока от 80 до 140 Ампер).

Следующим шагом даете максимальную нагрузку, подключая дополнительное оборудование (фары, магнитолу, обогрев стекол и прочее). При исправном агрегате значения под нагрузкой будут от 13,7 В до 14 В. Значение ниже 13 В считают критическим.

Если у вас нет мультиметра, есть еще способ диагностики на холостых оборотах: включаете мотор, немного его нагружаете (например, включенными фарами), снимаете клемму “-” с АКБ (нужен 10 ключ). Авто, как и фары, стабильно работает — ВСЕ в порядке. Если машина глохнет или фары потускли, требуется дополнительно разобраться в вопросе.

Сколько генератор выдает на аккумулятор? Если АКБ заряжается с избытком, вы заметите характерные признаки: сверху батареи видны белые подтеки (выкипел электролит, возможная причина — неисправность реле регулятора). Проверка выполняется при помощи мультиметра. Смотрите заряд при работающем ДВС:

  • 14,5 В — 14,8 В — норма, реле в порядке;
  • 15 В — 15,2 В — перезаряд, требуется срочно заменить реле.

Для профилактики электрогенератора проверяйте:

  • контакты;
  • соединения;
  • проводку;
  • отсоединен ли провод перед сваркой;
  • натяжения ремня;
  • индикатор на приборной панели (когда загорается, реагировать следует оперативно);
  • Выпрямитель (при подозрении проблемы с ним отключите АКБ);
  • работоспособность источника электричества (замыканием “массы” на вывод);
  • защиту электричества от любых жидкостей.

АКБ и генератор работают параллельно, выдерживая высокие нагрузки разных типов: кратковременные, длительные и постоянные

Если важно узнать мощность всех потребителей, прибавьте к необходимому для подзарядки аккумуляторной батареи значению сумму пиковых показателей мощности всех систем. Для удобства расчетов ниже приведена таблица с примерными нагрузками всех типов

проверьте, корректно ли подсоединены крепления;

проверьте качество натяжения ремня;

вентили должны показывать ток 12 Вольт (В) и ниже;

меняя проводку, соблюдайте диаметр сечения (изначальный и новый в идеале совпадают).

14,5 В — 14,8 В — норма, реле в порядке;

15 В — 15,2 В — перезаряд, требуется срочно заменить реле.

индикатор на приборной панели (когда загорается, реагировать следует оперативно);

Выпрямитель (при подозрении проблемы с ним отключите АКБ);

работоспособность источника электричества (замыканием “массы” на вывод);

защиту электричества от любых жидкостей.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
