Низкое напряжение генератора ваз 2109 карбюратор

Неисправности

Есть две основные причины, из-за которых генератор перестает должным образом обеспечивать зарядку.

Причина

Особенности

Случается такое у тех, кто любит устанавливать многочисленное дополнительное оборудование, которое питание за счет генератора, то есть требует электроэнергии. Это могут быть динамики, электронасосы, видеоустройства и пр. Штатный генератор на такие нагрузки не рассчитан, потому теряет эффективность

Будет полезно: Как отключить иммобилайзер на ладе калина самостоятельно: видеоинструкция

Несоответствие АКБ и генератора

Чтобы обеспечить работу электрооборудования, дополнительно установленного на автомобиль, многие решают установить более мощную аккумуляторную батарею при штатном генераторе. Несоответствие мощностей приводит к тому, что генератор перестает обеспечивать должную зарядку более мощного аккумулятора. Так ему попросту не хватает для этого ресурсов

Какой заряд выдает генератор

Многих интересует вопрос о том, сколько же генератор должен выдавать для нормального функционирования.

Здесь параметры напрямую зависит от текущего состояния автомобиля.

  • Если двигатель холодный, только включается, тогда напряжение составит в норме 14,1-14,4 Вольт;
  • Если проверять напряжение после длительных поездок в условиях пробок, тогда генератор будет выдавать уже меньше, около 13,9-14,1В.

Если нет утечки тока в режиме покоя

Намного хуже, если утечка тока на заглушенном двигателе отсутствует, но аккумулятор разряжается. Для этого необходимо более тщательно обследовать генератор. Причин поломки у него может быть очень много. Зачастую отсутствует контакт либо он очень слабый, в щеточном узле. При этом, конечно же, генератор не дает зарядку на аккумулятор. Случается это тогда, когда щетки практически полностью износились. Может присутствовать разрушение обмотки возбуждения. Также не исключено, что появляется в этой обмотке замыкание между витками. На роторе обмотка может быть замкнута на корпус. Аналогичные неисправности иногда присутствуют и в статоре. У него имеются три обмотки, которые также могут иметь обрывы, замыкание на корпус или между витками. В том случае, если выпрямительный блок содержит один или несколько неисправных полупроводниковых диодов, генератор не будет выдавать на своем выходе напряжение. И конечно же, разнообразные механические воздействия способны оказывать свое влияние. Например, растяжение ремня привода. Стоит поговорить про все эти поломки более подробно.

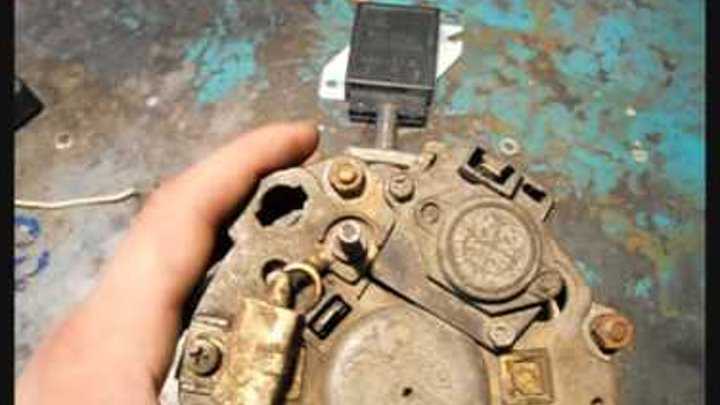

Устройство генератора

Прежде чем определить неисправности генератора необходимо иметь некоторое представление о его конструкции и устройстве. Итак, рассмотрим, из каких основных деталей он состоит.

На моделях семейства ВАЗ 2113-2114-2115 установлен генератор с маркировкой 37.3701.

Устройство генератора ВАЗ

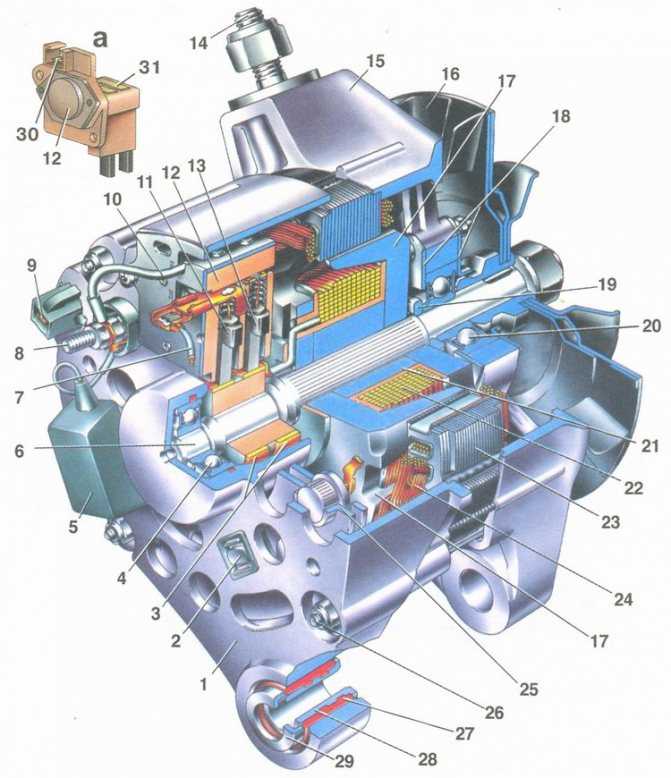

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод «30» генератора; 10 – вывод «61» генератора; 11 – регулятор напряжения; 12 – вывод «В» регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка

Теперь, рассмотрим конструкцию генератора в разобранном состоянии.

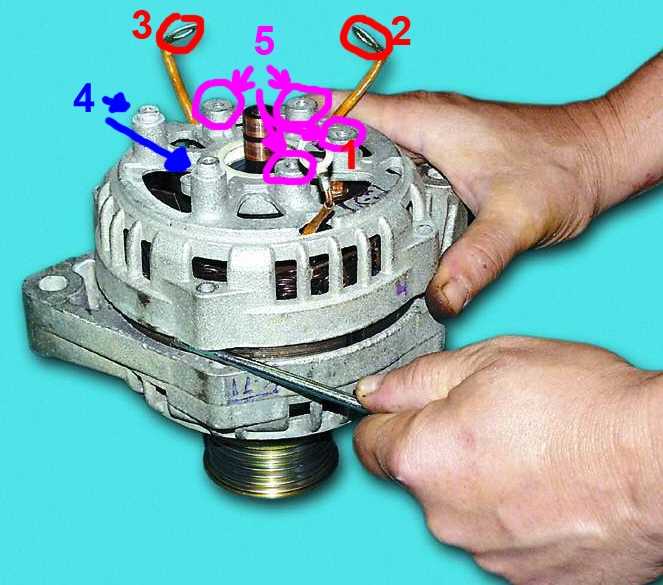

Схема разборки генератора

Детали генератора 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.

Почему генератор не даёт зарядку (основные причины)

Если генератор перестал давать надлежащий заряд на аккумуляторную батарею, а также в бортовой сети, при работающим двигатели падает напряжение, этому есть только две причины. Рассмотрим, какие именно.

Неисправности электрики Ваз 2109 и их устранение


Панель приборов и ее схема

Частой проблемой, связанной на Ваз 2109 с электрикой, является комбинация приборов. Встроена она в торпедо со стороны водителя и включает в себя систему приборов, которые следят за текущим состоянием автомобиля. Это могут быть такие приборы, как датчик давления масла, датчик оборотов двигателя или просто ряд контрольных лампочек.


Ваз 21093 неисправности электрооборудования

Рассмотрим неисправности.

Указатели

  • Если не работает указатель температуры и уровня топлива, то причиной может стать, как неисправность самих лампочек или датчиков, так и обрыв в цепи питания.
  • Лечение: прозвон всей цепи и проверка предохранителей. Если не помогло, то проверка работоспособности приборов и датчиков, с последующей их заменой.

Стрелка топливного бака

  • Случается и так, что вы только заправились в АЗС, но стрелка указателя возвращается к началу шкалы.
  • Проверяем, не был ли сбит ограничитель поплавка. Бывает и так, что он неправильно установлен либо отрегулирован (ограничитель).
  • Снимаем датчик и поводим повторную регулировку.
  • Если эта самая стрелка постоянно скачет и в конце падает до отметки нуля, проблема в слабом контакте резистора. Может быть здесь и другая причина: обрыв в резисторе.
  • Лечение: заменяем регулятор уровня топлива на новый.

Лампочки

  • Еще одна популярная неисправность, связанная с постоянным горением этой лампочки. Причина может заключаться в замыкании самого датчика либо его гибкой шины.
  • Лечение: разбираем регулятор, выпрямляем шину и устраняем замыкание.

Контрольные лампы

  • Если не работают контрольные лампы на панели приборов, то возможно, они перегорели или слабо сидят в гнездах.
  • Лечение: лампы заменяются либо их контакты поджимаются.
  • Возможно, что окислились контакты. В этом случае необходимо их хорошенько зачистить.

Проблемы со спидометром

  • Не менее распространенная неисправность, подразумевающая проведение следующей операции: замены троса.
  • Прежде, чем проводить замену, рекомендуется проверить качество затяжки гаек наконечников.
  • Случается и так, что при работе спидометра слышен шум. В этом случае, скорее всего, деформировался гибкий вал.


Ваз 21093 электрооборудование неисправности

На этом проверку и устранение неисправностей электрики Ваз 2109 можно считать законченным делом

Крайне важно в процессе работы своими руками, не игнорировать инструкцию по автомобилю. Кроме того, будет полезно изучить различные фото и видео – материалы

Если научиться самостоятельно устранять такие проблемы, можно неплохо сэкономить семейный бюджет, ведь цена на услуги подобного рода у автоэлектриков чрезмерно завышена в наши дни.

Как должен работать исправный генератор?

Чтобы понять, из-за чего аккумулятор не заряжается, необходимо чётко иметь представление, как генератор работает в нормальном режиме. Для начала уясним, что генератор намного важнее аккумулятора. Второй выполняет лишь две функции в автомобиле: запуск системы зажигания и питание электрических потребителей при неработающем моторе.

Поэтому аккумулятор у ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор функционирует больше как вспомогательный источник тока. Он состоит из свинцовых пластин, объединенных в секции. Эти элементы взаимодействуют с электролитом (вода + серная кислота). Таким образом аккумулятор преобразует химическую энергию в электрическую.

Генератор состоит из таких основных элементов.

  • Статор (неподвижный элемент, набранный из круглых стальных листов).
  • Обмотка статора (катушки, укладываемые в его пазы).
  • Ротор (подвижный элемент, вращающийся внутри статора; состоящий из вала с сердечником, на который намотано много слоев медного провода — электромагнит, а сверху установлены 2 шестиполюсных сердечника).
  • Задняя и передняя крышки.
  • Щёткодержатель с графитовыми щетками; с 1993 года щёткодержатель для ВАЗ 2109 оборудуется регулятором напряжения.
  • Контактные кольца.
  • Выводной контакт напряжения.
  • Диодный мост.

Почему генератор сам не может запустить двигатель? Из-за принципа его действия.

Чтобы этот источник тока начал вырабатывать электроэнергию, ротору должно быть передано вращательное движение от коленвала. Шкивы коленвала и ротора связаны клинообразным ремнём. Коленчатый вал начинает вращаться, передает крутящий момент на вал ротора, электромагнит создает индукцию, и появляется напряжение. Цепь между батареей и генератором замыкается, и аккумулятор больше не нужен

Дальше генератор сам снабжает энергией все приборы и, самое важное — заряжает батарею

К ЩЁТКОДЕРЖАТЕЛЮ НА ЗАДНЕЙ КРЫШКЕ ПОДВЕДЕН ПРОВОД ОТ БАТАРЕИ ЧЕРЕЗ ЗАМОК ЗАЖИГАНИЯ. ГРАФИТОВЫЕ ЩЁТКИ ПРИ ПОМОЩИ ПРУЖИН ПОСТОЯННО ПОДЖИМАЮТСЯ К КОНТАКТНЫМ КОЛЬЦАМ ГЕНЕРАТОРА И ОБЕСПЕЧИВАЮТ ХОРОШИЙ КОНТАКТ. НА ТОЙ ЖЕ КРЫШКЕ СДЕЛАН ВЫВОДНОЙ КОНТАКТ ДЛЯ ВЫДАЧИ НАПРЯЖЕНИЯ, КОТОРОЕ ВЫРАБАТЫВАЕТ ГЕНЕРАТОР.

Но ток, производимый генератором, подается от обмотки статора на выводной контакт не напрямую, а через диодный мост. Мост играет роль выпрямителя. Он преобразует переменный ток обмотки статора в постоянный, который необходим всем электроприборам «девятки». На щеткодержателе также есть регулятор напряжения, который не допускает выход высокого вольтажа на потребители. Из-за поломки главных составляющих генератора может пропадать зарядка батареи.

Из-за чего не заряжается аккумулятор?

Генератор перестает заряжать батарею, если вышли из строя щётки, диодный мост, обмотка ротора или статора, а также ремень, соединяющий ротор с коленчатым валом.

Что неисправно Что делать
Изношенные графитные щётки — самая распространенная неисправность генератора. Они имеют свой ресурс и со временем стираются. Таким образом, контакт щёток и колец на роторе ослабевает, и нет зарядки ВАЗ 2109. Решение проблемы только одно: замена щёток на новые. Они недорогие и продаются в любом автомагазине.
Из-за плохого соединения выводного контакта, диодного моста и обмотки статора мост греется, плавится и выходит из строя. Но как раз на модели ВАЗ 2109 и ВАЗ 2108 с завода устанавливались самые надежные диодные выпрямители. Проверено временем. Поэтому мост на «девятке» выходит из строя нечасто. Ну а в случае поломки — придется менять весь мост.
Еще один распространённый случай — обрыв, проскальзывание или недостаточное натяжение ремня привода генератора. Чтобы проверить, натянут ли ремень, в средней части надавливаем и проверяем отклонение вниз. Нормы допустимого отклонения указаны в руководстве по эксплуатации ВАЗ. Также могут стереться шкивы, и ремень будет соскальзывать. Ну а в случае обрыва ремня, его попросту заменяем на новый.

Самая сложная неисправность — повреждение обмотки статора или электромагнита ротора. Купить новую проводку не стоит больших затрат, но сложность ремонта при этом обеспечена. Если все эти элементы генератора исправны, но зарядка на батарею все равно не поступает, причина поломки кроется в схеме бортовой сети или состоянии самой батареи.

Бывают случаи, когда пропала зарядка на ВАЗ 2109 не из-за генератора. Схема бортовой сети подразумевает соединение аккумулятора с генератором через реле зарядки, блок предохранителей и замок зажигания. Для выявления неисправностей такого рода открываем руководство по эксплуатации и ремонту, смотрим порядок соединений. В первую очередь проверяем предохранители. Может, один из них попросту сгорел.

Не нашли интересующую Вас информацию? на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Как почистить печку на ваз 2105Замена крабов на ваз 2115Ваз 21213 плохо разгоняетсяКак на ваз 21099 настроить зажиганиеСистема охлаждения ваз калина 8 клапановРегулировка электронного зажигания на ваз 2106Расход бензина ваз 2115 инжектор, город, трасса, смешанный циклКак открыть багажник на ваз 2110 если не работает кнопка

Какое масло заливать в двигатель ВАЗ 2115Выбираем масло для ВАЗ 2110Таблица цветов ВАЗ, коды, наименования, описаниеКоды ошибок ВАЗ — таблица со списком всех ошибок—> Мастера ВАЗа / Генератор / Ремонт генератора

Источник тока автомобиля – генератор

Неисправности генератора ВАЗ 2108, 2109, 21099

Генератор отвечает за электроснабжение всей бортовой сети автомобиля с работающим двигателем.

Признаки неисправности генератора автомобилей ВАЗ 2108, 2109, 21099

После пуска двигателя горит контрольная лампа разряда аккумуляторной батареи в щитке приборов

Генератор не выдает требуемый зарядный ток. Одновременно с горящей лампочкой показания вольтметра стремятся к нулю. АКБ постоянно не дозаряжается. Проверяем при помощи вольтметра (мультиметра) напряжение на клеммах аккумулятора (двигатель работает на холостых). Показания вольтметра должны быть следующие: генератор 37.3701 — 13,6 В, генератор 9402.3701 — 13,2 В.

«Народный» метод проверки генератора со снятием клеммы с АКБ на работающем двигателе подходит только для карбюраторных двигателей. Если после снятия клеммы двигатель глохнет, значит генератор перестал вырабатывать электрический ток.

Если меньше, значит дело не в неисправной проводке, идущей к контрольной лампе и вольтметру, а в генераторе. Далее последовательно, от простого к сложному, от наиболее вероятного к менее вероятному ищем причину неисправности.

— Ослабло натяжение ремня привода генератора

Ремень проскальзывает на шкиву, ротор генератора перестает вращаться с необходимой частотой. При этом возможен «свист» со стороны привода генератора. Проверяем и регулируем в случае надобности натяжение ремня.

— Неисправен регулятор напряжения генератора

Возможно имеется короткое замыкание между его выводами «В» («D+»), «Ш» («DF») или «зависли» (стерлись щетки щеточного узла). Проверить регулятор напряжения проще всего установкой заведомо исправного. Неисправный регулятор заменяем новым. Подробнее: «Проверка регулятора напряжения генератора автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен диодный мост (выпрямительный блок) генератора

Скорее всего имеет место «обрыв» в его вентилях или короткое замыкание в отрицательных вентилях. Так же возможно повреждены диоды питания обмотки возбуждения. Диодный мост можно проверить при помощи омметра (мультиметра в режиме омметра) как прямо на автомобиле, так и на снятом генераторе.

Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099

— Неисправен статор генератора

«Обрыв» или короткое замыкание в обмотке статора. Проверяем статор омметром, при наличии неисправности заменяем новым.

проверка обмоток статора генератора 37.3701 на «обрыв»

— Неисправен ротор генератора

Возможно выводы обмотки возбуждения, расположенной на роторе оторвались от контактных колец к которым прижаты щетки. Проверяем ротор, при необходимости заменяем новым.

выводы обмотки генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Аккумуляторная батарея перезаряжается и «кипит»

Генератор выдает слишком большой зарядный ток, выше: генератор 37.3701 — 14,6 В, генератор 9402.3701 — 14,7 В, что проверяется вольтметром на клеммах АКБ. Стрелка штатного вольтметра находится в красной зоне в конце шкалы.

— Неисправен регулятор напряжения

Скорее всего имеет место короткое замыкание между его выводом «Ш» («DF») и «массой». Замените регулятор напряжения новым или заведомо исправным.

Генератор шумит или «воет» при работе

Отвернулась гайка крепления шкива генератора, изношены подшипники генератора, межвитковое замыкание или замыкание на «массу» обмотки статора (генератор «воет»), короткое замыкание в одном из вентилей генератора.

Примечания и дополнения

— Причинами таких неисправностей как: контрольная лампа не загорается после поворота ключа в замке зажигания и пуска двигателя (штатный вольтметр показывает нормальное напряжение) или не загорается лампа и не работает вольтметр (или полностью не работают контрольные приборы) являются не неисправность генератора, а перегорание контрольной лампы, обрыв в цепи ее питания, перегорание предохранителя №5 (F16) в монтажном блоке (отвечающего за подачу тока в обмотку возбуждения генератора), обрыв в цепи питания комбинации приборов (оранжевый и оранжево-голубой провода) неисправность замка зажигания.

— В случае если контрольная лампа разряда горит на холостых оборотах, а при нажатии на педаль газа и в движении гаснет, необходимо в первую очередь проверить натяжение ремня привода генератора, а если не поможет, то проблема скорее всего в дополнительных резисторах расположенных в монтажном блоке реле и предохранителей. При выходе их из строя генератор не возбуждается на малых оборотах, поэтому и не дает зарядку. Необходимо либо целиком менять монтажный блок, либо выпаивать дополнительные резисторы и заменять их новыми.

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

Недавно пропала зарядка в авто

Проверка заряда АКБ

Проще всего отсутствие зарядки определить с помощью приборов автомобиля, то есть контрольной лампы зарядки и датчика (вольтметра) на щитке приборов. Стрелка датчика должна находиться в зеленом секторе, а лампа АКБ при работающем двигателе не горит. В противном случае нет зарядки.

Но лучшим способом является проверка напряжения на аккумуляторе мультиметром. При наличии заряда напряжение на нем лежит в пределах 13,6-14,2 В, а когда заряда нет, на нем будет только свое напряжение 12 В (± 0,6 В). Ни в коем случае не снимайте для проверки клеммы с аккумулятора во избежание выхода из строя РР, ЭБУ и других электронных устройств на вашем автомобиле.

Для того чтобы выполнить обнаружение и устранение неисправностей заряда аккумулятора, необходимо использовать следующие инструменты:

  • контрольная лампа 12 В;
  • мультиметр с диапазоном измерения до 60 В переменного и постоянного напряжения;
  • отвертка с плоским жалом;
  • фигурная отвертка с крестовидным жалом;
  • пассатижи;
  • нож;
  • наждачная шкурка.

Принцип работы генератора ВАЗ 2109 — 2114.

Для того, чтобы понимать почему на ВАЗ 2109 — 2114 генератор даёт мало зарядки или вообще не даёт зарядку, необходимо понимать как он устроен и знать принцип его работы.

Генератор состоит из пяти основных частей изображённых на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щётками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

  1. от аккумулятора к диодному мосту (9) идёт плюсовой провод и диодный мост (9) соединяется с массой через корпус (3,7) генератора
  2. напряжение через диодный мост (9) подаётся на статор (6) генератора и в статоре появляется магнитное поле
  3. когда машина завелась, двигатель, с помощью ременного привода, крутит ротор (5) генератора
  4. в роторе (5), вращающемся в магнитном поле генератора (6) появляется ток
  5. ток снимается с ротора щётками (10) и через реле — регулятор (10) подаётся на аккумулятор автомобиля.

Невыполнение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Причины по которым генератор ВАЗ 2109 — 2114 не дает зарядку.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккумулятора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

Пункт второй: диодный мост и статор генератора.

Если на диодный мост приходит напряжение, а зарядка не идёт, то следует его проверить на работоспособность. Что бы узнать как это делается прочитайте статью «Проверка диодного моста ВАЗ 2109 — 2114» .

После проверки диодного моста ,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Если нигде нет обрывов движемся дальше.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к. это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку. Популярное Буй казино здесь и сейчас.

Пункт четвертый: якорь генератора ВАЗ 2109 -2114.

В якоре, как и в статоре не должно быть обрывов. Прозвоните его приложив щупы мультиметра к дорожкам для щёток.

Если якорь не прозванивается, следует его заменить.

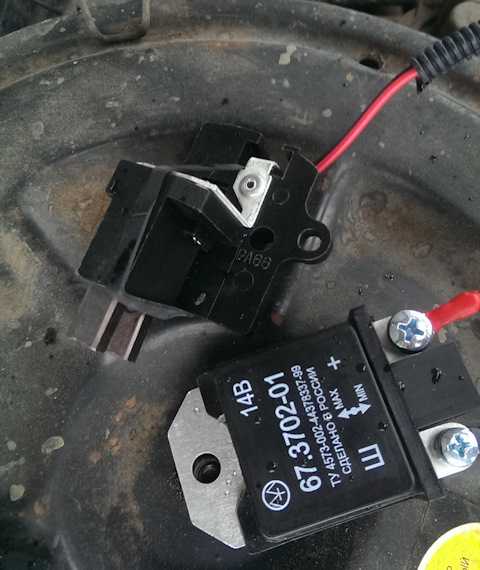

Пункт пять: щётки с реле — регулятором.

Щётки генератора ВАЗ 2109 -2114 со временем стираются о дорожки якоря. Если их длинна меньше 5 миллиметров, то они не способны плотно прижиматься к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

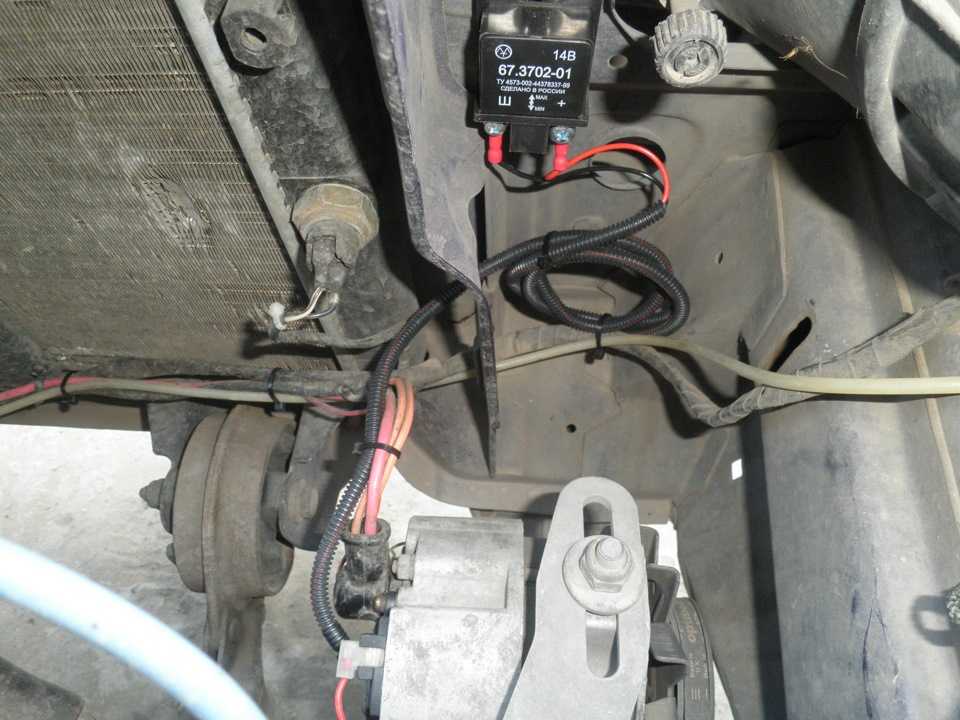

Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щётки. Для его проверки Вам потребуется:

  • лампочка на 12 вольт
  • автомобильный акумулятор
  • две батарейки по 1.5 вольта
  • несколько проводков

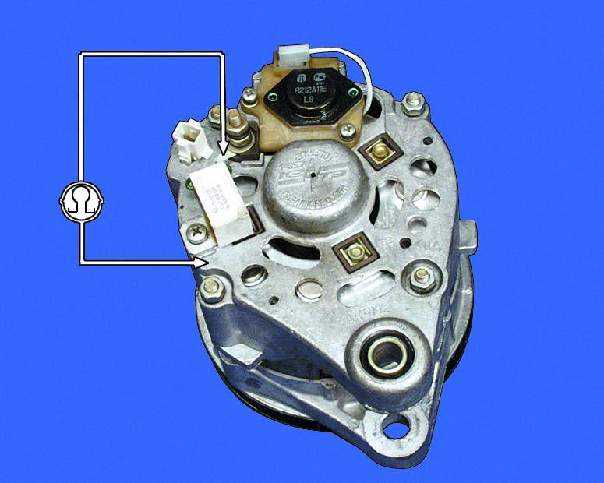

Подключаем лампочку и АКБ к реле -регулятору как показано на рисунке ниже. В этом случаи лампа должна гореть.

Теперь к схеме добавляем две батарейки, как на рисунке ниже. Сейчас лампочка гореть не должна.

Если лампочка загорается в обоих случаях — реле — регулятор нужно менять.

Причины по которым генератор ВАЗ 2109 — 2114 не дает зарядку

Доброго времени суток уважаемый читатель. В этой статье я как можно проще расскажу о принципе работы генератора ВАЗ 2109 — 2114 и про причины по которым генератор не дает зарядку. Чтобы простому человеку, не изучавшему электротехнику, было всё понятно, я не буду углубляться в физику происходящего и употреблять научные термины, а объясню всё, как говориться «на пальцах». Итак, начнём!

Для того, чтобы понимать почему на ВАЗ 2109 — 2114 генератор даёт мало зарядки или вообще не даёт зарядку, необходимо понимать как он устроен и знать принцип его работы.

Генератор состоит из пяти основных частей изображённых на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щётками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

  1. от аккумулятора к диодному мосту (9) идёт плюсовой провод и диодный мост (9) соединяется с массой через корпус (3,7) генератора
  2. напряжение через диодный мост (9) подаётся на статор (6) генератора и в статоре появляется магнитное поле
  3. когда машина завелась, двигатель, с помощью ременного привода, крутит ротор (5) генератора
  4. в роторе (5), вращающемся в магнитном поле генератора (6) появляется ток
  5. ток снимается с ротора щётками (10) и через реле — регулятор  (10) подаётся на аккумулятор автомобиля.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

После проверки диодного моста ,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Если нигде нет обрывов движемся дальше.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня.

Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к.

это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку.

Если якорь не прозванивается, следует его заменить.

Щётки генератора ВАЗ 2109 -2114 со временем стираются о дорожки якоря. Если их длинна меньше 5 миллиметров, то они не способны плотно прижиматься к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щётки. Для его проверки Вам потребуется:

  • лампочка на 12 вольт
  • автомобильный акумулятор
  • две батарейки по 1.5 вольта
  • несколько проводков

Теперь к схеме добавляем две батарейки, как на рисунке ниже. Сейчас лампочка гореть не должна.

Если лампочка загорается в обоих случаях — реле — регулятор нужно менять.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д.

Что обуславливает слабую зарядку АКБ

На это же указывают:

  • показания вольтметра (при наличии), установленного там же;
  • чересчур тусклое освещение в салоне;
  • медленное вращение коленвала;
  • «затухающий» звук магнитолы и пр.

Проверить состояние батареи несложно – достаточно повернуть ключ зажигания однократно. При этом все лампочки на панели загораются (и в том числе та, что снабжена значком АКБ). Светить в норме последняя должна так же ярко, как все остальные.

Если горит она тускловато, то это первый признак проблем с аккумулятором. При запуске двигателя, если последний исправен и заряжен, его индикатор гаснет. Но когда он не прекращает светиться – батарея совершенно однозначно не получает напряжение от генератора.

Нормальные показатели напряжения (если все работает исправно) составляют – от 13,5 до 14 вольт. При отсутствии штатного прибора контроля стоит воспользоваться тестером. Более низкие величины свидетельствуют о наличии проблемы.

Поиск неисправностей — с чего начать

Первое, что следует проверить — это наличие перегрузки в бортовой сети. Безусловно, если в вашей автомашине не установлено ничего, кроме стандартной магнитолы, то делать этого не нужно, но если вы — любитель тюнинга, то проверку следует начать именно с этого варианта.

Для того, чтобы проверить нагрузку на сеть, потребуется хотя-бы визуально оценить количество дополнительно установленных световых и звуковых приборов, а также сравнить их суммарную мощность с мощностью генератора.

Если в конечном счете окажется, что две эти величины примерно равны либо потребляемая мощность даже превышает генерируемую, то нужно будет удалить некоторые устройства (чем именно «пожертвовать» — решать вам).

После этой процедуры нужно будет запустить автомобиль и проверить работу генератора. Если аккумуляторная батарея начнет заряжаться, значит причина была именно в перегрузке.

О том, что вырабатываемая генератором мощность — не безгранична — всегда следует помнить в момент подключения к бортовой сети автомашины новых электронных устройств.

Второе, что нужно будет проверить — это соответствие установленных в машине генератора и аккумулятора. Так, некоторые автомобилисты, устанавливающие дополнительное оборудование на свое авто, ставят и аккумуляторные батареи увеличенной мощности, думая, что они смогут обеспечить энергией все вновь смонтированные приборы.

На самом деле, это далеко не так. Если мощность АКБ превышает мощность генератора, то последний просто не сможет ее полностью зарядить, благодаря чему в бортовой сети только увеличатся энергопотери. Об этом следует всегда помнить.

Свежие комментарии

  • Mechanik on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс Проверьте уровень топлива в поплавковой камере карбюратора. Плюс проверьте качает ли бензонасос.
  • Борис on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс После газа не работает на бензине. Двигатель запускается на 2-3 секунды и глохнет. Через пол минуты то же самое.
  • Борис on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс двигатель запускается но через 2-3 секунды глохнет. через 0,5 минуты то же самое
  • Андрей on Замена порогов на автомобиле ВАЗ 2108 Спасибо полезная статья. тоже предстоит на восьмаке менять порог.

Видео: Пропала Зарядка На Ваз 21099

Современная схема зарядного реле ВАЗ 2106 содержит в себе электрический регулятор напряжения, на сто процентов построенный на дискретных элементах, и не просит дополнительного вмешательства в его работу в течение всей жизни. Но внедрение таких устройств просит дополнительных мер безопасности. Таким макаром, при работающем движке запрещено снимать клеммы с аккума, чтоб избежать поломки релейных регуляторов нового типа.

Реле контрольной лампы, которое указывает, когда батарея заряжена, является обыденным электрическим реле с нормально замкнутыми контактами. Одна клемма катушки реле подключена к положительной клемме батареи из-за зажигания. Другой вывод подключен к клемме 12 В генератора. Обычно замкнутые контакты реле подключаются к батарее 12 В (через контакты выключателя зажигания) и к сигнальной лампе соответственно.

Почему нет зарядки аккумулятора?

Прежде чем написать об основных причинах, по которым на автомобилях ВАЗ 2109-2108 может пропасть зарядка аккумулятора, хотел бы предупредить всех читателей, что приведенный мной перечень не полный и он составлен только исходя из личного опыта эксплуатации. Итак, за свои недолгие 10 лет водительского стажа, машин приходилось эксплуатировать немало и возникало довольно много проблем с зарядкой АКБ, и об основных я постараюсь здесь написать.

Ни для кого не секрет, что основное устройство, который отвечает за нормальную работу электроприборов в автомобиле, является генератор. Именно из-за выхода из строя некоторых его деталей, зарядка может пропасть полностью, либо же стать слабой. Основные неисправности генератора, которые влекут за собой понижение тока заряда на АКБ:

  • Износ щеток генератора. Это очень частая и наиболее распространенная причина. Если они стерлись до минимально допустимой высоты, то зарядка может пропадать постепенно, а потом исчезнуть и вовсе. Чтобы решить эту проблему, нужно просто заменить щетки новыми и все.
  • Выход из строя диодного моста. Самые надежные диодные мосты обычно стоят на машинах ВАЗ 2109-2108 с завода. И именно они проходят больше всего километров! Это уже проверено не только мной, и любой автоэлектрик со стажем это подтвердит. Если сгорел один из диодов или же полностью весь выпрямительный блок, то его также нужно заменить. Процедура не очень быстрая и приятная, но особого труда не доставит. Чуть ниже кину ссылку на страницу, где описан весь процесс ремонта генератора.
  • Более сложная поломка генератора, такая как обрыв обмотки ротора или статора. Конечно, такое встречается редко, но все же иногда бывает и такое. Стоимость этих запчастей довольно невысока, поэтому лучше купить их новые и установить вместе сгоревших, чем покупать новый генератор.
  • Слабая зарядка может быть из-за проскальзывания ремня генератора. Особенно это становится заметно в сырую или дождливую погоду, или когда на ремень попадает вода. Он начинает свистеть, в следствие чего проскальзывать на шкиве, тем самым не давая генератору набирать достаточные обороты для оптимальной зарядки батареи.

Если у вас на авто возникли проблемы, которые описаны выше, то все процедуры по обслуживанию можете прочесть здесь: Ремонт генератора на ВАЗ 2109-2108 своими руками. Там все описано довольно подробно и даже для новичков информация будет очень полезной, и разобраться с ней не составит особого труда.

Источник

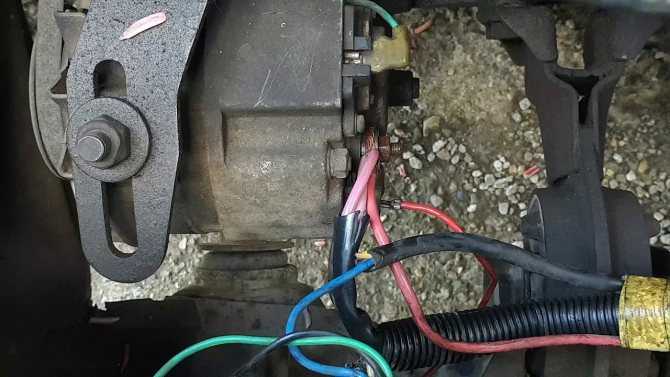

Проверка генератора

Убедившись, что напряжение в сети при запущенном моторе составляет от 13,5 до 14 вольт, выжимают газ. При этом рост показателя не может быть выше 0,5 вольт. Преодоление этого порога свидетельствует о наличии неисправности. Вероятнее всего виной тому реле напряжения.

Чтобы протестировать обмотки поступают так:

  • заводят мотор и оставляют работать его на холостом ходу;
  • нажимая педаль газа увеличивают обороты до 3000;
  • включают дальний свет, вентилятор отопителя и обогрев стекла в багажной двери.

В норме напряжение незначительно падает – до 13,2 вольт.

Источник

Причины по которым генератор ВАЗ 2109 — 2114 не дает зарядку.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккумулятора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

Пункт второй: диодный мост и статор генератора.

Если на диодный мост приходит напряжение, а зарядка не идёт, то следует его проверить на работоспособность. Что бы узнать как это делается прочитайте статью «Проверка диодного моста ВАЗ 2109 — 2114» .

После проверки диодного моста ,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Если нигде нет обрывов движемся дальше.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к. это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109 -2114.

В якоре, как и в статоре не должно быть обрывов. Прозвоните его приложив щупы мультиметра к дорожкам для щёток.

Если якорь не прозванивается, следует его заменить.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Низкое напряжение генератора ваз 2109 карбюратор

Неисправности

Есть две основные причины, из-за которых генератор перестает должным образом обеспечивать зарядку.

Причина

Особенности

Случается такое у тех, кто любит устанавливать многочисленное дополнительное оборудование, которое питание за счет генератора, то есть требует электроэнергии. Это могут быть динамики, электронасосы, видеоустройства и пр. Штатный генератор на такие нагрузки не рассчитан, потому теряет эффективность

Будет полезно: Как отключить иммобилайзер на ладе калина самостоятельно: видеоинструкция

Несоответствие АКБ и генератора

Чтобы обеспечить работу электрооборудования, дополнительно установленного на автомобиль, многие решают установить более мощную аккумуляторную батарею при штатном генераторе. Несоответствие мощностей приводит к тому, что генератор перестает обеспечивать должную зарядку более мощного аккумулятора. Так ему попросту не хватает для этого ресурсов

Какой заряд выдает генератор

Многих интересует вопрос о том, сколько же генератор должен выдавать для нормального функционирования.

Здесь параметры напрямую зависит от текущего состояния автомобиля.

  • Если двигатель холодный, только включается, тогда напряжение составит в норме 14,1-14,4 Вольт;
  • Если проверять напряжение после длительных поездок в условиях пробок, тогда генератор будет выдавать уже меньше, около 13,9-14,1В.

Если нет утечки тока в режиме покоя

Намного хуже, если утечка тока на заглушенном двигателе отсутствует, но аккумулятор разряжается. Для этого необходимо более тщательно обследовать генератор. Причин поломки у него может быть очень много. Зачастую отсутствует контакт либо он очень слабый, в щеточном узле. При этом, конечно же, генератор не дает зарядку на аккумулятор. Случается это тогда, когда щетки практически полностью износились. Может присутствовать разрушение обмотки возбуждения. Также не исключено, что появляется в этой обмотке замыкание между витками. На роторе обмотка может быть замкнута на корпус. Аналогичные неисправности иногда присутствуют и в статоре. У него имеются три обмотки, которые также могут иметь обрывы, замыкание на корпус или между витками. В том случае, если выпрямительный блок содержит один или несколько неисправных полупроводниковых диодов, генератор не будет выдавать на своем выходе напряжение. И конечно же, разнообразные механические воздействия способны оказывать свое влияние. Например, растяжение ремня привода. Стоит поговорить про все эти поломки более подробно.

Устройство генератора

Прежде чем определить неисправности генератора необходимо иметь некоторое представление о его конструкции и устройстве. Итак, рассмотрим, из каких основных деталей он состоит.

На моделях семейства ВАЗ 2113-2114-2115 установлен генератор с маркировкой 37.3701.

Устройство генератора ВАЗ

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод «30» генератора; 10 – вывод «61» генератора; 11 – регулятор напряжения; 12 – вывод «В» регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка

Теперь, рассмотрим конструкцию генератора в разобранном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.

Почему генератор не даёт зарядку (основные причины)

Если генератор перестал давать надлежащий заряд на аккумуляторную батарею, а также в бортовой сети, при работающим двигатели падает напряжение, этому есть только две причины. Рассмотрим, какие именно.

Неисправности электрики Ваз 2109 и их устранение


Панель приборов и ее схема

Частой проблемой, связанной на Ваз 2109 с электрикой, является комбинация приборов. Встроена она в торпедо со стороны водителя и включает в себя систему приборов, которые следят за текущим состоянием автомобиля. Это могут быть такие приборы, как датчик давления масла, датчик оборотов двигателя или просто ряд контрольных лампочек.


Ваз 21093 неисправности электрооборудования

Рассмотрим неисправности.

Указатели

  • Если не работает указатель температуры и уровня топлива, то причиной может стать, как неисправность самих лампочек или датчиков, так и обрыв в цепи питания.
  • Лечение: прозвон всей цепи и проверка предохранителей. Если не помогло, то проверка работоспособности приборов и датчиков, с последующей их заменой.

Стрелка топливного бака

  • Случается и так, что вы только заправились в АЗС, но стрелка указателя возвращается к началу шкалы.
  • Проверяем, не был ли сбит ограничитель поплавка. Бывает и так, что он неправильно установлен либо отрегулирован (ограничитель).
  • Снимаем датчик и поводим повторную регулировку.
  • Если эта самая стрелка постоянно скачет и в конце падает до отметки нуля, проблема в слабом контакте резистора. Может быть здесь и другая причина: обрыв в резисторе.
  • Лечение: заменяем регулятор уровня топлива на новый.

Лампочки

  • Еще одна популярная неисправность, связанная с постоянным горением этой лампочки. Причина может заключаться в замыкании самого датчика либо его гибкой шины.
  • Лечение: разбираем регулятор, выпрямляем шину и устраняем замыкание.

Контрольные лампы

  • Если не работают контрольные лампы на панели приборов, то возможно, они перегорели или слабо сидят в гнездах.
  • Лечение: лампы заменяются либо их контакты поджимаются.
  • Возможно, что окислились контакты. В этом случае необходимо их хорошенько зачистить.

Проблемы со спидометром

  • Не менее распространенная неисправность, подразумевающая проведение следующей операции: замены троса.
  • Прежде, чем проводить замену, рекомендуется проверить качество затяжки гаек наконечников.
  • Случается и так, что при работе спидометра слышен шум. В этом случае, скорее всего, деформировался гибкий вал.


Ваз 21093 электрооборудование неисправности

На этом проверку и устранение неисправностей электрики Ваз 2109 можно считать законченным делом

Крайне важно в процессе работы своими руками, не игнорировать инструкцию по автомобилю. Кроме того, будет полезно изучить различные фото и видео – материалы

Если научиться самостоятельно устранять такие проблемы, можно неплохо сэкономить семейный бюджет, ведь цена на услуги подобного рода у автоэлектриков чрезмерно завышена в наши дни.

Как должен работать исправный генератор?

Чтобы понять, из-за чего аккумулятор не заряжается, необходимо чётко иметь представление, как генератор работает в нормальном режиме. Для начала уясним, что генератор намного важнее аккумулятора. Второй выполняет лишь две функции в автомобиле: запуск системы зажигания и питание электрических потребителей при неработающем моторе.

Поэтому аккумулятор у ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор функционирует больше как вспомогательный источник тока. Он состоит из свинцовых пластин, объединенных в секции. Эти элементы взаимодействуют с электролитом (вода + серная кислота). Таким образом аккумулятор преобразует химическую энергию в электрическую.

Генератор состоит из таких основных элементов.

  • Статор (неподвижный элемент, набранный из круглых стальных листов).
  • Обмотка статора (катушки, укладываемые в его пазы).
  • Ротор (подвижный элемент, вращающийся внутри статора; состоящий из вала с сердечником, на который намотано много слоев медного провода — электромагнит, а сверху установлены 2 шестиполюсных сердечника).
  • Задняя и передняя крышки.
  • Щёткодержатель с графитовыми щетками; с 1993 года щёткодержатель для ВАЗ 2109 оборудуется регулятором напряжения.
  • Контактные кольца.
  • Выводной контакт напряжения.
  • Диодный мост.

Почему генератор сам не может запустить двигатель? Из-за принципа его действия.

Чтобы этот источник тока начал вырабатывать электроэнергию, ротору должно быть передано вращательное движение от коленвала. Шкивы коленвала и ротора связаны клинообразным ремнём. Коленчатый вал начинает вращаться, передает крутящий момент на вал ротора, электромагнит создает индукцию, и появляется напряжение. Цепь между батареей и генератором замыкается, и аккумулятор больше не нужен

Дальше генератор сам снабжает энергией все приборы и, самое важное — заряжает батарею

К ЩЁТКОДЕРЖАТЕЛЮ НА ЗАДНЕЙ КРЫШКЕ ПОДВЕДЕН ПРОВОД ОТ БАТАРЕИ ЧЕРЕЗ ЗАМОК ЗАЖИГАНИЯ. ГРАФИТОВЫЕ ЩЁТКИ ПРИ ПОМОЩИ ПРУЖИН ПОСТОЯННО ПОДЖИМАЮТСЯ К КОНТАКТНЫМ КОЛЬЦАМ ГЕНЕРАТОРА И ОБЕСПЕЧИВАЮТ ХОРОШИЙ КОНТАКТ. НА ТОЙ ЖЕ КРЫШКЕ СДЕЛАН ВЫВОДНОЙ КОНТАКТ ДЛЯ ВЫДАЧИ НАПРЯЖЕНИЯ, КОТОРОЕ ВЫРАБАТЫВАЕТ ГЕНЕРАТОР.

Но ток, производимый генератором, подается от обмотки статора на выводной контакт не напрямую, а через диодный мост. Мост играет роль выпрямителя. Он преобразует переменный ток обмотки статора в постоянный, который необходим всем электроприборам «девятки». На щеткодержателе также есть регулятор напряжения, который не допускает выход высокого вольтажа на потребители. Из-за поломки главных составляющих генератора может пропадать зарядка батареи.

Из-за чего не заряжается аккумулятор?

Генератор перестает заряжать батарею, если вышли из строя щётки, диодный мост, обмотка ротора или статора, а также ремень, соединяющий ротор с коленчатым валом.

Что неисправно Что делать
Изношенные графитные щётки — самая распространенная неисправность генератора. Они имеют свой ресурс и со временем стираются. Таким образом, контакт щёток и колец на роторе ослабевает, и нет зарядки ВАЗ 2109. Решение проблемы только одно: замена щёток на новые. Они недорогие и продаются в любом автомагазине.
Из-за плохого соединения выводного контакта, диодного моста и обмотки статора мост греется, плавится и выходит из строя. Но как раз на модели ВАЗ 2109 и ВАЗ 2108 с завода устанавливались самые надежные диодные выпрямители. Проверено временем. Поэтому мост на «девятке» выходит из строя нечасто. Ну а в случае поломки — придется менять весь мост.
Еще один распространённый случай — обрыв, проскальзывание или недостаточное натяжение ремня привода генератора. Чтобы проверить, натянут ли ремень, в средней части надавливаем и проверяем отклонение вниз. Нормы допустимого отклонения указаны в руководстве по эксплуатации ВАЗ. Также могут стереться шкивы, и ремень будет соскальзывать. Ну а в случае обрыва ремня, его попросту заменяем на новый.

Самая сложная неисправность — повреждение обмотки статора или электромагнита ротора. Купить новую проводку не стоит больших затрат, но сложность ремонта при этом обеспечена. Если все эти элементы генератора исправны, но зарядка на батарею все равно не поступает, причина поломки кроется в схеме бортовой сети или состоянии самой батареи.

Бывают случаи, когда пропала зарядка на ВАЗ 2109 не из-за генератора. Схема бортовой сети подразумевает соединение аккумулятора с генератором через реле зарядки, блок предохранителей и замок зажигания. Для выявления неисправностей такого рода открываем руководство по эксплуатации и ремонту, смотрим порядок соединений. В первую очередь проверяем предохранители. Может, один из них попросту сгорел.

Не нашли интересующую Вас информацию? на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Как почистить печку на ваз 2105Замена крабов на ваз 2115Ваз 21213 плохо разгоняетсяКак на ваз 21099 настроить зажиганиеСистема охлаждения ваз калина 8 клапановРегулировка электронного зажигания на ваз 2106Расход бензина ваз 2115 инжектор, город, трасса, смешанный циклКак открыть багажник на ваз 2110 если не работает кнопка

Какое масло заливать в двигатель ВАЗ 2115Выбираем масло для ВАЗ 2110Таблица цветов ВАЗ, коды, наименования, описаниеКоды ошибок ВАЗ — таблица со списком всех ошибок—> Мастера ВАЗа / Генератор / Ремонт генератора

Источник тока автомобиля – генератор

Неисправности генератора ВАЗ 2108, 2109, 21099

Генератор отвечает за электроснабжение всей бортовой сети автомобиля с работающим двигателем.

Признаки неисправности генератора автомобилей ВАЗ 2108, 2109, 21099

После пуска двигателя горит контрольная лампа разряда аккумуляторной батареи в щитке приборов

Генератор не выдает требуемый зарядный ток. Одновременно с горящей лампочкой показания вольтметра стремятся к нулю. АКБ постоянно не дозаряжается. Проверяем при помощи вольтметра (мультиметра) напряжение на клеммах аккумулятора (двигатель работает на холостых). Показания вольтметра должны быть следующие: генератор 37.3701 — 13,6 В, генератор 9402.3701 — 13,2 В.

«Народный» метод проверки генератора со снятием клеммы с АКБ на работающем двигателе подходит только для карбюраторных двигателей. Если после снятия клеммы двигатель глохнет, значит генератор перестал вырабатывать электрический ток.

Если меньше, значит дело не в неисправной проводке, идущей к контрольной лампе и вольтметру, а в генераторе. Далее последовательно, от простого к сложному, от наиболее вероятного к менее вероятному ищем причину неисправности.

— Ослабло натяжение ремня привода генератора

Ремень проскальзывает на шкиву, ротор генератора перестает вращаться с необходимой частотой. При этом возможен «свист» со стороны привода генератора. Проверяем и регулируем в случае надобности натяжение ремня.

— Неисправен регулятор напряжения генератора

Возможно имеется короткое замыкание между его выводами «В» («D+»), «Ш» («DF») или «зависли» (стерлись щетки щеточного узла). Проверить регулятор напряжения проще всего установкой заведомо исправного. Неисправный регулятор заменяем новым. Подробнее: «Проверка регулятора напряжения генератора автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен диодный мост (выпрямительный блок) генератора

Скорее всего имеет место «обрыв» в его вентилях или короткое замыкание в отрицательных вентилях. Так же возможно повреждены диоды питания обмотки возбуждения. Диодный мост можно проверить при помощи омметра (мультиметра в режиме омметра) как прямо на автомобиле, так и на снятом генераторе.

Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099

— Неисправен статор генератора

«Обрыв» или короткое замыкание в обмотке статора. Проверяем статор омметром, при наличии неисправности заменяем новым.

проверка обмоток статора генератора 37.3701 на «обрыв»

— Неисправен ротор генератора

Возможно выводы обмотки возбуждения, расположенной на роторе оторвались от контактных колец к которым прижаты щетки. Проверяем ротор, при необходимости заменяем новым.

выводы обмотки генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Аккумуляторная батарея перезаряжается и «кипит»

Генератор выдает слишком большой зарядный ток, выше: генератор 37.3701 — 14,6 В, генератор 9402.3701 — 14,7 В, что проверяется вольтметром на клеммах АКБ. Стрелка штатного вольтметра находится в красной зоне в конце шкалы.

— Неисправен регулятор напряжения

Скорее всего имеет место короткое замыкание между его выводом «Ш» («DF») и «массой». Замените регулятор напряжения новым или заведомо исправным.

Генератор шумит или «воет» при работе

Отвернулась гайка крепления шкива генератора, изношены подшипники генератора, межвитковое замыкание или замыкание на «массу» обмотки статора (генератор «воет»), короткое замыкание в одном из вентилей генератора.

Примечания и дополнения

— Причинами таких неисправностей как: контрольная лампа не загорается после поворота ключа в замке зажигания и пуска двигателя (штатный вольтметр показывает нормальное напряжение) или не загорается лампа и не работает вольтметр (или полностью не работают контрольные приборы) являются не неисправность генератора, а перегорание контрольной лампы, обрыв в цепи ее питания, перегорание предохранителя №5 (F16) в монтажном блоке (отвечающего за подачу тока в обмотку возбуждения генератора), обрыв в цепи питания комбинации приборов (оранжевый и оранжево-голубой провода) неисправность замка зажигания.

— В случае если контрольная лампа разряда горит на холостых оборотах, а при нажатии на педаль газа и в движении гаснет, необходимо в первую очередь проверить натяжение ремня привода генератора, а если не поможет, то проблема скорее всего в дополнительных резисторах расположенных в монтажном блоке реле и предохранителей. При выходе их из строя генератор не возбуждается на малых оборотах, поэтому и не дает зарядку. Необходимо либо целиком менять монтажный блок, либо выпаивать дополнительные резисторы и заменять их новыми.

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

Недавно пропала зарядка в авто

Проверка заряда АКБ

Проще всего отсутствие зарядки определить с помощью приборов автомобиля, то есть контрольной лампы зарядки и датчика (вольтметра) на щитке приборов. Стрелка датчика должна находиться в зеленом секторе, а лампа АКБ при работающем двигателе не горит. В противном случае нет зарядки.

Но лучшим способом является проверка напряжения на аккумуляторе мультиметром. При наличии заряда напряжение на нем лежит в пределах 13,6-14,2 В, а когда заряда нет, на нем будет только свое напряжение 12 В (± 0,6 В). Ни в коем случае не снимайте для проверки клеммы с аккумулятора во избежание выхода из строя РР, ЭБУ и других электронных устройств на вашем автомобиле.

Для того чтобы выполнить обнаружение и устранение неисправностей заряда аккумулятора, необходимо использовать следующие инструменты:

  • контрольная лампа 12 В;
  • мультиметр с диапазоном измерения до 60 В переменного и постоянного напряжения;
  • отвертка с плоским жалом;
  • фигурная отвертка с крестовидным жалом;
  • пассатижи;
  • нож;
  • наждачная шкурка.

Принцип работы генератора ВАЗ 2109 — 2114.

Для того, чтобы понимать почему на ВАЗ 2109 — 2114 генератор даёт мало зарядки или вообще не даёт зарядку, необходимо понимать как он устроен и знать принцип его работы.

Генератор состоит из пяти основных частей изображённых на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щётками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

  1. от аккумулятора к диодному мосту (9) идёт плюсовой провод и диодный мост (9) соединяется с массой через корпус (3,7) генератора
  2. напряжение через диодный мост (9) подаётся на статор (6) генератора и в статоре появляется магнитное поле
  3. когда машина завелась, двигатель, с помощью ременного привода, крутит ротор (5) генератора
  4. в роторе (5), вращающемся в магнитном поле генератора (6) появляется ток
  5. ток снимается с ротора щётками (10) и через реле — регулятор (10) подаётся на аккумулятор автомобиля.

Невыполнение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Причины по которым генератор ВАЗ 2109 — 2114 не дает зарядку.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккумулятора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

Пункт второй: диодный мост и статор генератора.

Если на диодный мост приходит напряжение, а зарядка не идёт, то следует его проверить на работоспособность. Что бы узнать как это делается прочитайте статью «Проверка диодного моста ВАЗ 2109 — 2114» .

После проверки диодного моста ,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Если нигде нет обрывов движемся дальше.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к. это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку. Популярное Буй казино здесь и сейчас.

Пункт четвертый: якорь генератора ВАЗ 2109 -2114.

В якоре, как и в статоре не должно быть обрывов. Прозвоните его приложив щупы мультиметра к дорожкам для щёток.

Если якорь не прозванивается, следует его заменить.

Пункт пять: щётки с реле — регулятором.

Щётки генератора ВАЗ 2109 -2114 со временем стираются о дорожки якоря. Если их длинна меньше 5 миллиметров, то они не способны плотно прижиматься к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щётки. Для его проверки Вам потребуется:

  • лампочка на 12 вольт
  • автомобильный акумулятор
  • две батарейки по 1.5 вольта
  • несколько проводков

Подключаем лампочку и АКБ к реле -регулятору как показано на рисунке ниже. В этом случаи лампа должна гореть.

Теперь к схеме добавляем две батарейки, как на рисунке ниже. Сейчас лампочка гореть не должна.

Если лампочка загорается в обоих случаях — реле — регулятор нужно менять.

Причины по которым генератор ВАЗ 2109 — 2114 не дает зарядку

Доброго времени суток уважаемый читатель. В этой статье я как можно проще расскажу о принципе работы генератора ВАЗ 2109 — 2114 и про причины по которым генератор не дает зарядку. Чтобы простому человеку, не изучавшему электротехнику, было всё понятно, я не буду углубляться в физику происходящего и употреблять научные термины, а объясню всё, как говориться «на пальцах». Итак, начнём!

Для того, чтобы понимать почему на ВАЗ 2109 — 2114 генератор даёт мало зарядки или вообще не даёт зарядку, необходимо понимать как он устроен и знать принцип его работы.

Генератор состоит из пяти основных частей изображённых на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щётками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

  1. от аккумулятора к диодному мосту (9) идёт плюсовой провод и диодный мост (9) соединяется с массой через корпус (3,7) генератора
  2. напряжение через диодный мост (9) подаётся на статор (6) генератора и в статоре появляется магнитное поле
  3. когда машина завелась, двигатель, с помощью ременного привода, крутит ротор (5) генератора
  4. в роторе (5), вращающемся в магнитном поле генератора (6) появляется ток
  5. ток снимается с ротора щётками (10) и через реле — регулятор  (10) подаётся на аккумулятор автомобиля.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

После проверки диодного моста ,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Если нигде нет обрывов движемся дальше.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня.

Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к.

это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку.

Если якорь не прозванивается, следует его заменить.

Щётки генератора ВАЗ 2109 -2114 со временем стираются о дорожки якоря. Если их длинна меньше 5 миллиметров, то они не способны плотно прижиматься к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щётки. Для его проверки Вам потребуется:

  • лампочка на 12 вольт
  • автомобильный акумулятор
  • две батарейки по 1.5 вольта
  • несколько проводков

Теперь к схеме добавляем две батарейки, как на рисунке ниже. Сейчас лампочка гореть не должна.

Если лампочка загорается в обоих случаях — реле — регулятор нужно менять.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д.

Что обуславливает слабую зарядку АКБ

На это же указывают:

  • показания вольтметра (при наличии), установленного там же;
  • чересчур тусклое освещение в салоне;
  • медленное вращение коленвала;
  • «затухающий» звук магнитолы и пр.

Проверить состояние батареи несложно – достаточно повернуть ключ зажигания однократно. При этом все лампочки на панели загораются (и в том числе та, что снабжена значком АКБ). Светить в норме последняя должна так же ярко, как все остальные.

Если горит она тускловато, то это первый признак проблем с аккумулятором. При запуске двигателя, если последний исправен и заряжен, его индикатор гаснет. Но когда он не прекращает светиться – батарея совершенно однозначно не получает напряжение от генератора.

Нормальные показатели напряжения (если все работает исправно) составляют – от 13,5 до 14 вольт. При отсутствии штатного прибора контроля стоит воспользоваться тестером. Более низкие величины свидетельствуют о наличии проблемы.

Поиск неисправностей — с чего начать

Первое, что следует проверить — это наличие перегрузки в бортовой сети. Безусловно, если в вашей автомашине не установлено ничего, кроме стандартной магнитолы, то делать этого не нужно, но если вы — любитель тюнинга, то проверку следует начать именно с этого варианта.

Для того, чтобы проверить нагрузку на сеть, потребуется хотя-бы визуально оценить количество дополнительно установленных световых и звуковых приборов, а также сравнить их суммарную мощность с мощностью генератора.

Если в конечном счете окажется, что две эти величины примерно равны либо потребляемая мощность даже превышает генерируемую, то нужно будет удалить некоторые устройства (чем именно «пожертвовать» — решать вам).

После этой процедуры нужно будет запустить автомобиль и проверить работу генератора. Если аккумуляторная батарея начнет заряжаться, значит причина была именно в перегрузке.

О том, что вырабатываемая генератором мощность — не безгранична — всегда следует помнить в момент подключения к бортовой сети автомашины новых электронных устройств.

Второе, что нужно будет проверить — это соответствие установленных в машине генератора и аккумулятора. Так, некоторые автомобилисты, устанавливающие дополнительное оборудование на свое авто, ставят и аккумуляторные батареи увеличенной мощности, думая, что они смогут обеспечить энергией все вновь смонтированные приборы.

На самом деле, это далеко не так. Если мощность АКБ превышает мощность генератора, то последний просто не сможет ее полностью зарядить, благодаря чему в бортовой сети только увеличатся энергопотери. Об этом следует всегда помнить.

Свежие комментарии

  • Mechanik on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс Проверьте уровень топлива в поплавковой камере карбюратора. Плюс проверьте качает ли бензонасос.
  • Борис on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс После газа не работает на бензине. Двигатель запускается на 2-3 секунды и глохнет. Через пол минуты то же самое.
  • Борис on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс двигатель запускается но через 2-3 секунды глохнет. через 0,5 минуты то же самое
  • Андрей on Замена порогов на автомобиле ВАЗ 2108 Спасибо полезная статья. тоже предстоит на восьмаке менять порог.

Видео: Пропала Зарядка На Ваз 21099

Современная схема зарядного реле ВАЗ 2106 содержит в себе электрический регулятор напряжения, на сто процентов построенный на дискретных элементах, и не просит дополнительного вмешательства в его работу в течение всей жизни. Но внедрение таких устройств просит дополнительных мер безопасности. Таким макаром, при работающем движке запрещено снимать клеммы с аккума, чтоб избежать поломки релейных регуляторов нового типа.

Реле контрольной лампы, которое указывает, когда батарея заряжена, является обыденным электрическим реле с нормально замкнутыми контактами. Одна клемма катушки реле подключена к положительной клемме батареи из-за зажигания. Другой вывод подключен к клемме 12 В генератора. Обычно замкнутые контакты реле подключаются к батарее 12 В (через контакты выключателя зажигания) и к сигнальной лампе соответственно.

Почему нет зарядки аккумулятора?

Прежде чем написать об основных причинах, по которым на автомобилях ВАЗ 2109-2108 может пропасть зарядка аккумулятора, хотел бы предупредить всех читателей, что приведенный мной перечень не полный и он составлен только исходя из личного опыта эксплуатации. Итак, за свои недолгие 10 лет водительского стажа, машин приходилось эксплуатировать немало и возникало довольно много проблем с зарядкой АКБ, и об основных я постараюсь здесь написать.

Ни для кого не секрет, что основное устройство, который отвечает за нормальную работу электроприборов в автомобиле, является генератор. Именно из-за выхода из строя некоторых его деталей, зарядка может пропасть полностью, либо же стать слабой. Основные неисправности генератора, которые влекут за собой понижение тока заряда на АКБ:

  • Износ щеток генератора. Это очень частая и наиболее распространенная причина. Если они стерлись до минимально допустимой высоты, то зарядка может пропадать постепенно, а потом исчезнуть и вовсе. Чтобы решить эту проблему, нужно просто заменить щетки новыми и все.
  • Выход из строя диодного моста. Самые надежные диодные мосты обычно стоят на машинах ВАЗ 2109-2108 с завода. И именно они проходят больше всего километров! Это уже проверено не только мной, и любой автоэлектрик со стажем это подтвердит. Если сгорел один из диодов или же полностью весь выпрямительный блок, то его также нужно заменить. Процедура не очень быстрая и приятная, но особого труда не доставит. Чуть ниже кину ссылку на страницу, где описан весь процесс ремонта генератора.
  • Более сложная поломка генератора, такая как обрыв обмотки ротора или статора. Конечно, такое встречается редко, но все же иногда бывает и такое. Стоимость этих запчастей довольно невысока, поэтому лучше купить их новые и установить вместе сгоревших, чем покупать новый генератор.
  • Слабая зарядка может быть из-за проскальзывания ремня генератора. Особенно это становится заметно в сырую или дождливую погоду, или когда на ремень попадает вода. Он начинает свистеть, в следствие чего проскальзывать на шкиве, тем самым не давая генератору набирать достаточные обороты для оптимальной зарядки батареи.

Если у вас на авто возникли проблемы, которые описаны выше, то все процедуры по обслуживанию можете прочесть здесь: Ремонт генератора на ВАЗ 2109-2108 своими руками. Там все описано довольно подробно и даже для новичков информация будет очень полезной, и разобраться с ней не составит особого труда.

Источник

Проверка генератора

Убедившись, что напряжение в сети при запущенном моторе составляет от 13,5 до 14 вольт, выжимают газ. При этом рост показателя не может быть выше 0,5 вольт. Преодоление этого порога свидетельствует о наличии неисправности. Вероятнее всего виной тому реле напряжения.

Чтобы протестировать обмотки поступают так:

  • заводят мотор и оставляют работать его на холостом ходу;
  • нажимая педаль газа увеличивают обороты до 3000;
  • включают дальний свет, вентилятор отопителя и обогрев стекла в багажной двери.

В норме напряжение незначительно падает – до 13,2 вольт.

Источник

Причины по которым генератор ВАЗ 2109 — 2114 не дает зарядку.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккумулятора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

Пункт второй: диодный мост и статор генератора.

Если на диодный мост приходит напряжение, а зарядка не идёт, то следует его проверить на работоспособность. Что бы узнать как это делается прочитайте статью «Проверка диодного моста ВАЗ 2109 — 2114» .

После проверки диодного моста ,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Если нигде нет обрывов движемся дальше.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к. это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109 -2114.

В якоре, как и в статоре не должно быть обрывов. Прозвоните его приложив щупы мультиметра к дорожкам для щёток.

Если якорь не прозванивается, следует его заменить.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
