Как заменить радиатор: основные способы

Как мы уже упоминали выше, замена радиатора на машинах Лада Калина – это довольно сложная процедура, требующая разборки всей передней панели. Чтобы выполнить ее своими руками, вам потребуется подготовить инструменты – пассатижи, крестовидная отвертка, гаечный ключ, а также знание описанной ниже последовательности работ:

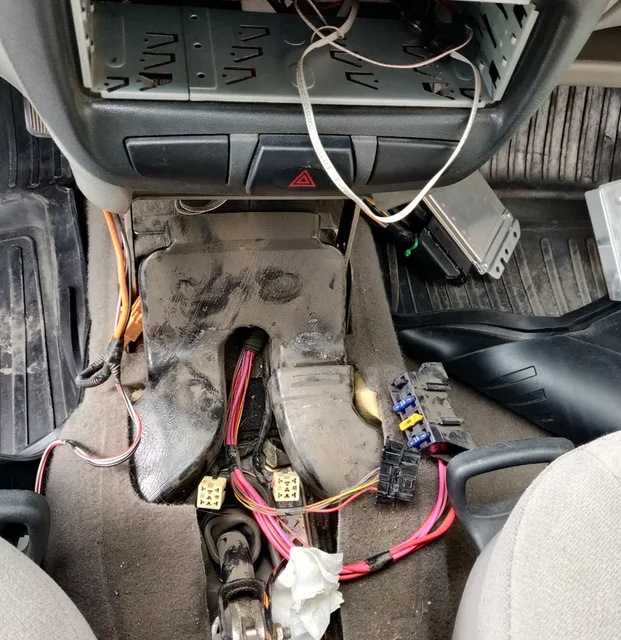

• сливаем охлаждающую жидкость и отвинчиваем сперва саморезы, удерживающие радиатор, а затем – гайки, которыми крепится педаль газа;
• извлекаем электронный блок управления двигателем;
• отвинчиваем все саморезы, удерживающие торпеду. Лучше всего делать это, воспользовавшись инструкцией к автомобилю Лада Калина, чтобы не допустить совершенно ненужных ошибок;
• снимаем панель. Здесь мы сделаем небольшое отступление и дадим полезную рекомендацию. Все крепежные элементы, которые удерживают торпеду, лучше аккуратно сложить в одном месте, запоминая их местоположение в конструкции авто. Иначе вы просто запутаетесь, потому что винтов, болтов и саморезов в модели Калина довольно много;
• снимаем каркас уплотнителя, позволяющий добраться до радиатора и извлекаем сломанную деталь;
• осуществляем установку нового устройства и собираем переднюю панель в обратном порядке. Следите за тем, чтобы не осталось «лишних» деталей или крепежных элементов.

Несмотря на то что мы ухитрились уложить всю процедуру всего в несколько пунктов, замена радиатора с демонтажем панели Лада Калина является более, чем сложной. Поэтому если вы совсем не имеете опыта, лучше пригласить знающего человека, способного вам помочь, либо обратиться в автосервис.

Впрочем, существует еще один способ, благодаря которому замена радиатора печки не требует разборки половины салона Лады Калина и снятия торпеды. Если вы намерены использовать именно его, предлагаем описание всех необходимых действий:

• сперва нужно полностью слить всю охлаждающую жидкость;

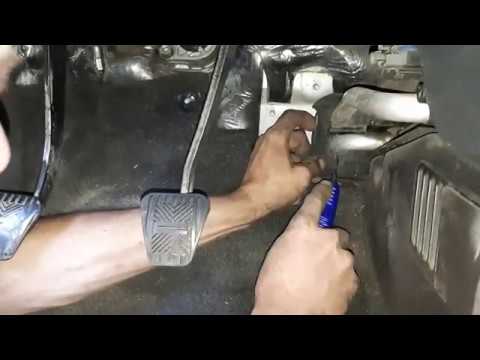

• затем снимаем педаль газа, которая крепится тремя болтами, и электроусилитель руля;
• следующий этап – демонтаж трубок;
• чтобы снять деталь, потребуется вырезать часть печки, используя для этой цели ножовку по металлу. Альтернативный способ – удаление патрубков или целого сегмента изделия. Идеально, если патрубки будут выполнены из пластика (в алюминиевых устройствах). Тогда на их вырезание уйдет максимум 15-20 минут;
• добираемся до детали, снимаем ее и устанавливаем новый радиатор;

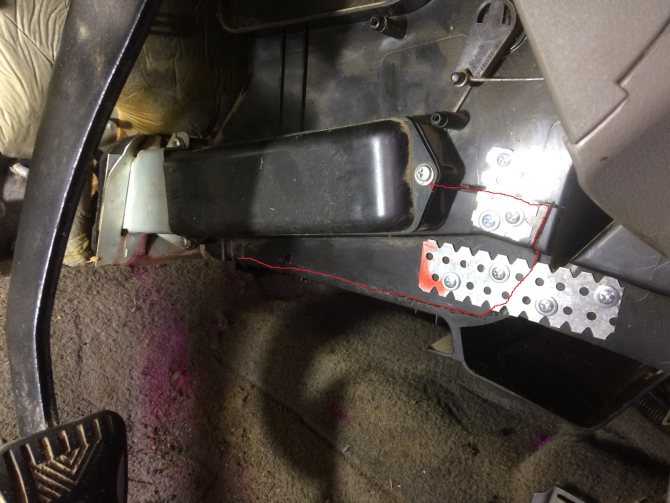

• осуществляем пайку печки. Вырезанный участок также можно привинтить саморезами, что позволит в следующий раз значительно облегчить процедуру замены;
• выполняем сборку в обратном порядке, заливаем новую охлаждающую жидкость и пользуемся автомобилем без всяких хлопот.

Как видите, замена радиатора печки на авто Лада Калина с использованием второго способа выполняется значительно быстрее, позволяет сэкономить массу времени и избежать длительной разборки панели управления. В то же время все работы в этом случае следует производить предельно аккуратно. Если вы намереваетесь превратить вырезанную часть печки в съемную деталь, то подбирайте не слишком длинные саморезы, так как иначе они могут повредить новый радиатор.

После того как замена будет завершена, мы настоятельно рекомендуем использовать исключительно качественные охлаждающие жидкости и устанавливать эффективные салонные фильтры. Это позволит практически полностью устранить риск загрязнения отопителя на авто Лада Калина и обеспечить безупречную работу печки.

Процедура замены радиатора отопителя

1. Отсоедините аккумуляторную батарею.
2. Снимите рулевое колесо.
3. Снимите все внешние панели и корпусы таких элементов, как блок предохранителей, динамики, а также накладку отделения перед передним пассажирским сиденьем.
4. Снимите перчаточный ящик, радиоприемник, динамики и другое дополнительное оборудование.
5. Отсоедините контрольно-измерительные приборы (будьте особенно осторожны в месте прохождения кабеля спидометра).
6. Отсоедините и снимите панель управления обогревателем и кондиционером воздуха.
7. Открутите болты и снимите приборную панель.
8. Не отсоединяйте кондиционер воздуха (разве что в случае крайней необходимости и при наличии возможности утилизировать фреон надлежащим образом). Ни в коем случае нельзя допускать вытекания фреона, поскольку он негативно влияет на озоновый слой, а также чрезвычайно токсичен, особенно для людей с сердечными заболеваниями.
9. Отсоедините оба шланга от радиатора отопителя в моторном отсеке.
10. Отодвиньте все воздухопроводы и другие компоненты от корпуса радиатора отопителя.
11. Снимите корпус радиатора и положите его на стол. Открутите все болты и другие крепления, чтобы добраться до самого радиатора.
12. Выньте старый радиатор и замените его новым!

При установке радиатора отопителя выполните описанную процедуру в обратном порядке. Если какой-то элемент сломался при снятии, в процессе установки его также нужно заменить.

Снятие панели приборов в сборе с отопителем

Снимаем панель приборов в сборе с отопителем для замены радиатора отопителя, снятия электродвигателя вентилятора отопителя, а также для снятия отопителя в сборе. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи. Сливаем охлаждающую жидкость из системы охлаждения (см. «Проверка уровня и замена охлаждающей жид­кости»). Снизу автомобиля..

. головкой «на 8» ослабляем за­тяжку хомутов. . и отсоединяем шланги от патруб­ков радиатора отопителя, проходя­щих через щиток передка.

Высокой головкой «на 10» отво­рачиваем гайку крепления отопи­теля к щитку передка. Вынимаем салонный фильтр (см «Замена фильтрующего элемента системы вентиляции и отопления»).

Крестообразной отверткой отво­рачиваем четыре самореза креп­ления корпуса фильтра. Отворачиваем гайки крепления ру­левой колонки и опускаем колонку на пол (см. «Снятие рулевой колон­ки с электроусилителем»). Отсоединяем наконечники проводов от выключателя сигналов торможе­ния (см. «Снятие выключателя сиг­налов торможения»). Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля по­ла»).

Разъединяем семь колодок жгу­тов проводов за блоком реле и предохранителей.

Головкой «на 13» отворачиваем с обеих сторон болты крепления кронштейнов консоли к туннелю пола.

Под передними сиденьями высо­кой головкой «на 10» отворачива­ем гайки крепления воздуховодов, направляющих воздух к ногам пассажиров заднего сиденья и сни­маем воздуховоды со шпилек (для наглядности сиденье снято).

. и снимаем торцевую заглушку с правой стороны панели прибо­ров. Снимаем заглушку с левой стороны

Головкой «на 13» отворачиваем по два болта крепления панели приборов с обеих сторон. Снимаем левую и правую обивки пе­редних стоек (см. «Снятие облицов­ки панели приборов»).

Крестообразной отверткой отвора­чиваем саморез правого крепле­ния передней облицовки панели приборов. Аналогично отворачиваем саморез левого крепления облицовки.

Снимаем переднюю облицовку панели приборов, преодолевая сопротивление семи пружинных держателей.

Головкой «на 10» отворачиваем семь гаек крепления панели прибо­ров перед ветровым стеклом (три гайки слева на фото не видны).

Головкой «на 13» отворачиваем два болта крепления поперечины панели приборов к кронштейну педалей.

Головкой «на 13» отворачиваем третий болт крепления поперечи­ны панели приборов к кронштей­ну педалей.

Панель приборов (вид сзади): 1 — электродвигатель вентилятора отопителя; 2 — кожух вентилятора отопителя; 3 — заслонка рециркуляции воздуха; 4— воздуховоды; 5 — кожух отопителя; 6 — подводящий патрубок радиатора отопителя; 7 — отводящий патрубок радиатора отопителя

Головкой «на 13» отворачиваем две гайки (под ветровым сте­клом) крепления поперечины панели приборов к кузову. . и снимаем наконечник «массового» провода со шпильки. Отсоединяем колодку жгута прово­дов от блока управления двигателем (см. «Снятие контроллера»). Сдвигаем воздуховоды, подводящие воздух к ногам пассажиров заднего сиденья, к задней части автомобиля отсоединяя их от отопителя

Отводим панель приборов от щитка передка.

. и разъединяем колодку жгута проводов за отопителем. Вынимаем панель приборов в сборе с отопителем из салона. Снимаем контроллер с отопителя, чтобы при работе не повредить его (см. «Снятие контроллера»). Устанавливаем панель приборов в обратной последовательности. При установке панели приборов сле­дим, чтобы патрубки радиатора ото­пителя вошли в отверстие в щитке передка. Заливаем охлаждающую жидкость в систему охлаждения и доводим ее до нормы (см. «Проверка уровня и замена охлаждающей жидкости»).

Мощная печка в «Калине» позволяет комфортно переносить российские суровые зимы. Со временем её эффективность падает, в салоне появляется запах тосола, а на стеклах жирная плёнка. Хуже когда на полу обнаруживается лужа антифриза и расширительный бачок опустел. Для «Калины» замена радиатора печки производится целиком. Проблема в том, что конструкция отопителя отличается от предыдущих моделей ВАЗ и для её замены необходимо разбирать переднюю панель. В сервисе за разбор и замену радиатора возьмут от 6000 рублей, поэтому многие автовладельцы предпочитают менять его самостоятельно.

Где купить и цена на новый радиатор охлаждения на Калину

По поводу покупки новой детали, можно рассматривать различные варианты, начиная от автомобильных рынков, магазинов и заканчивая авторазборкой. Я часто ставлю на свою Калину запчасти со своего же разбора, но в данном случае радиатора не было, поэтому пришлось покупать новый. Из основных производителей, которые сейчас представлены на рынке, цены могут быть следующие:

1. LUZAR — от 1800 рублей
2. ДААЗ (заводской) от 1700 рублей

На двух Калинах 1, были одинаковые проблемы с радиатором. 1-Микро трещина-Потёки и поломка сливной пробки (пластиковый болт) 2-Потеки с нижнего патрубка, из за сминание тонких стенок, и несоответствующего пластика для данного температурного режима.

3-Потрескавание расширительного бачка в углу притока тонкой трубки с радиатора.

Все причины потеков, и потрескивание чисто заводская причина, и незаметны места течи. На первой Калине и на второй, обнаружив потек из сливного болта, начинал потягивать руками (без особых усилий к пластику) он при очередном потягивании просто отпадал. Выручал обычный саморез Клоп 16 мм с мелким шагом без сверла, по металлу, и резинка уплотнительная, от обычного совдеповского крана для холодной горячей воды. Потеки с нижнего патрубка, это разогрев пластикового отвода из радиатора, который сминается и начинает течь. Зажав сильнее обжим, (если он хороший) с временем пластик сминается в внутрь, потом происходит слет шланга, а пластик принимает свою форму, так что не заметите данный фактор. Решение данного заводского косяка, в пластиковый отвод с низу радиатора вставить какой нить кусок типа трубы, чтобы не сминалось. Ну а с сливным, может его приклеить, или на герметик сразу усадить во время установки, так как он не играет в сливе роль, а то что он лопнет с временем это 100%, и вы будите искать течь. С расширительным бочком, решение нашел два. 1-Взять алюминиевую трубку с старого холодильника. 2-Развальцевать концы, очень просто, крестовой отверткой, которая влезет в трубку, для того чтобы не слетали шланги. 3-Обрезать существующий шланг возле радиатора, и бочка. 4-Вместо резинового шланга, поставить алюминиевую трубку, но изогнув её так, что бы был скат в сторону радиатора, и исключить скопление жидкости.

Читать дальше: Покажи мне яндекс навигатор

Второе решение (непробывал) 1-Взять Калиновский бензиновый фильтр из метала (который ставится под днищем авто), и также в разрез шланга установить, соблюдая уклон в сторону радиатора. Второе решение мне кажется будет более эффективно, и оно не только будет охлаждать жидкость, но и за счёт обратного давления жидкости (так как в фильтре его может собраться много), исключит его попадание в бачок. Но повторяю, второй вариант я не пробовал, первый, работает отлично, проверенно.

Допустим, владелец авто по каким-то причинам решает, что радиатор двигателя нужно заменить. Обычно, это происходит после неудачной промывки системы охлаждения, после ДТП и так далее. В «Калине-2» заменить радиатор можно, даже не разбирая узел под названием «бампер».

То есть, защитная сетка (решётка) останется на своём месте. Далее рассмотрено, что именно нужно демонтировать перед снятием радиатора. Заметим, что сам этот узел крепится к кузову двумя гайками М6. Подтверждение есть в штатных чертежах.

Схемы узла радиатора и его крепежа

Замена со снятием панели

Автолюбители не любят этот способ не только из-за сложности. Они небезосновательно считают, что после разборки в салоне «Калины» появится большое количество «сверчков», то есть посторонних звуков. Это, действительно, так, заводскую сборку повторить трудно и, тем не менее, настоятельно рекомендуется использовать именно этот способ.

Нужно помнить, что демонтаж панели предусматривает работу с электричеством, поэтому, прежде всего, нужно отключить аккумулятор

Теперь можно переходить непосредственно к процессу замены.

Последовательность действий следующая:

1. Снять воздушный фильтр вместе с патрубком, АКБ и декоративный кожух двигателя.
2. Слить антифриз.
3. Ослабив хомуты, отсоединить шланги от патрубков печки. Здесь же находится гайка ее крепления к перегородке моторного отсека, открутить ее подходящим ключом на 10.
4. В нише, где установлен привод дворников, с правой стороны снимается декоративная накладка, демонтируется фильтр салона, под ним откручивается 4 самореза.
5. Все остальные работы нужно производить в салоне автомобиля.
6. Отогнув защелки, снять декоративные панели передних стоек кузова. Под ними будут саморезы, их нужно выкрутить.
7. Открыть 7 гаек крепления передней панели к кузову, открутить их. Демонтировать решетки воздуховодов, магнитолу, все ручки с панели управления печкой.
8. Снять панель управления отопителем, она держится на двух шурупах.
9. Открутить шурупы кожуха рулевой колонки, снять его.
10. Демонтировать переключатели света и дворников, а также замок зажигания.
11. Открутив 2 гайки на 13, отвести в сторону рулевую колонку.
12. Панель осталась держаться на 9-и болтах, 4 из них большие, с одной и другой стороны торпедо.
13. Теперь панель можно снять, но делать это лучше с помощником, чтобы не повредить проводку.

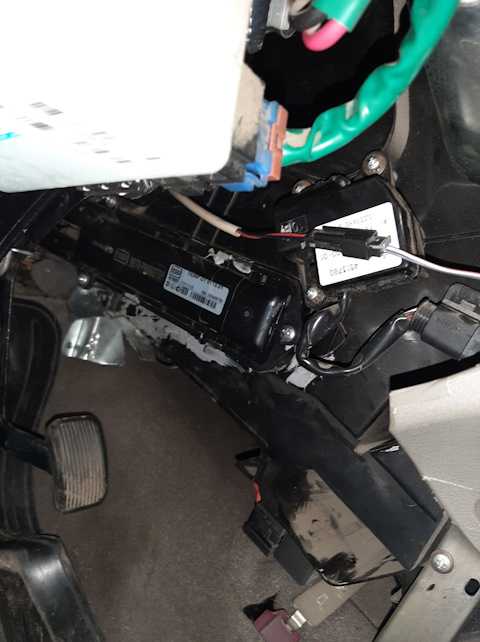

14. Теперь без труда можно демонтировать радиатор, он крепится двумя болтами к ребрам жесткости кузова.
15. Заменить радиатор на новый, при этом нужно следить, чтобы он точно «сел» на свое место и между ребрами и кожухом не осталось зазоров.
16. Сборку следует производить в обратной последовательности.

На бумаге замена радиатора печки «Калины» не кажется очень сложной, однако на практике придется непросто, но лучше не спешить, даже если работа затянется на несколько дней. Бонусом станут сэкономленные 6000 рублей, именно такая стоимость работы в сервисе.

Более подробно последовательность замены элемента узла отопления показана в этом видео.

Опасность поломки

Течь из радиатора отопителя может стать причиной серьезных неприятностей.

Как вовремя распознать

• Первый признак это маслянистые подтёки под ковриком водителя. Достаточно извлечь коврик, и посмотреть на его обратную сторону.

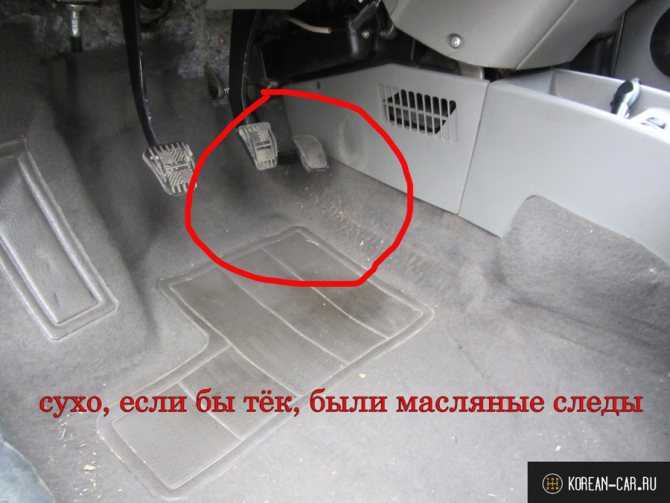

  Сухой коврик.

  Сухо под ковриками в салоне. Место водителя.

• Косвенным признаком может быть запотевание стёкол в ясную погоду. В этом случае в салоне будет чувствоваться запах антифриза. В зависимости от производителя и типа антифриза, запах может быть разный. От противного химического, до приторно сладкого.

Причины частой замены

Радиаторы печки именно в Калине славятся своей недолговечностью. А все это потому, что алюминиевый корпус данной детали не выдерживает длительного контакта с агрессивными антифризами.

Поэтому при замене мы рекомендуем медные радиаторы, их можно запаять и они в целом более долговечны.

Возможные неисправности отопителя

Ваша печка не работает или слабо греет. Ищите причину неисправности. Не работает вентилятор или течёт радиатор отопителя — очевидные поломки, которые происходят в любой момент.

Блок управления печкой:

• Прогрели двигатель, а тёплый воздух не поступил в салон.
• Возможно, соскочили тросики привода заслонок. Решается только снятием консоли.

Заслонки. Открываются или закрываются частично. В воздуховоде соскочил резиновый уплотнитель или попали сторонние предметы.

Циркуляция антифриза. Заведите двигатель и проверяйте уровень в расширительном бачке, а также нет ли нарушений нормального движения антифриза. Возможные причины:

• Насос. Ремонту не поддаётся, только замена.
• Засорилась система охлаждения. Прочистить или промыть.

Проверка термостата. Прогрейте двигатель до 75°С. Если верхний патрубок холодный, то термостат работает неправильно, не открывает движение ОЖ по большому кругу. Замените устройство.

Воздушная пробка. Удалите пробку из системы охлаждения двигателя автомобиля.

Температурный датчик. Постоянно дует холодный или горячий воздух. Если зачистка контактов не помогает, тогда замените нерабочий датчик температуры.

Воздушный фильтр. Если приток воздуха слабый и нет нужной температуры, тогда замените фильтр. Обязательно проверьте резистор печки, который управляет вращением вентилятора и размещается под бардачком.

Электрический вентилятор. Устройство не включается вне зависимости от выбранного режима. Проверьте предохранитель, который отвечает за функционирование. Если вентилятор включен и его работа сопровождается сторонними звуками, почистите или замените.

Заслонки. Определить поломку сложно, если только вы не замените сами заслонки.

Причиной неисправности отопителя может быть разгерметизация системы охлаждения двигателя авто. Варианты поломок, которые описаны выше, становятся причиной сбоев в работе печки авто Лада Калина. Такие поломки не требуют специальных знаний, разобраться и отремонтировать несложно.

Ремонт печки Калины, пошаговая инструкция

Многие автолюбители отмечают, что отопитель Калины на много теплее, чем у других автомобилей ВАЗ, но проблемы встречаются и тут. В этой статье рассмотрим по порядку, почему не работает печка на Калине.

Проблемы в системе охлаждения двигателя?

Чаще всего проблемы с печкой возникают из-за СОД (системы охлаждения двигателя). Первым делом стоит проверить уровень охлаждающей жидкости (ОЖ) в расширительном бачке, и при необходимости долить ее до уровня между о и «МАКС». Кстати, многие автолюбители зимой специально доливают ОЖ только до метки «МИН», чем меньше жидкости будет в системе, тем быстрее она будет нагреваться, а следовательно печка Калины начнет дуть теплым воздухом немного раньше обычного.

Если ОЖ приходится все время доливать, значит система охлаждения где-то течет. Следует внимательно осмотреть все патрубки на наличие протеканий, а также подтянуть хомуты. Если течет печка (радиатор), тогда его следует заменить.

Теперь следует проверить циркуляцию тосола в системе, обратив внимание на расширительный бачок. Если циркуляции охлаждающей жидкости нет, либо она не достаточная, тогда причин этого недуга может быть две: помпа (ее следует заменить) или СОД засорилась (нужно чистить)

Если циркуляции охлаждающей жидкости нет, либо она не достаточная, тогда причин этого недуга может быть две: помпа (ее следует заменить) или СОД засорилась (нужно чистить).

Проверяем термостат: прогреваем двигатель до 75 градусов и трогаем верхний патрубок радиатора (на схеме №6), если он холодный, значит тосол циркулирует только по малому кругу, термостат следует заменить на новый.

Другая причина того, что печка Калины не греет — воздух в СОД. Читаем, как удалить воздух из системы охлаждения двигателя. Более детально про то, как отремонтировать СОД Калины.

Проблемы в элементах отопителя Калины?

Чтобы понимать, почему не работает печка Калины, следует понимать ее принцип работы: Блок управления отопителем (САУО) получает сигнал от потолочного датчика температуры в салоне (установлен в плафоне салона) и сравнивает ее с температурой, которую выставил водитель. Если разница больше определенного значения (например, больше 2 градусов), то блок САУО посылает управляющий сигнал на микромотор-редуктор (ММР), который управляет заслонками отопителя (открывает или закрывает горячий воздух из отопителя).

Поэтому, если печка Калины дует только горячим или холодным воздухом, вне зависимости от положения рукоятки на блоке отопителя, тогда начните с проверки датчика температуры салона.

Также, причиной может быть и сам ММР, например, у него стерлись резисторные слои или зубчики шестеренки.

Иногда, бывает так, что печка плохо дует — первым делом следует заменить воздушный фильтр салона. На скорости вентилятора отопителя влияет резистор печки (например, не работает 4ая скорость печки), поэтому есть смысл проверить и его (он под бардачком).

Если электровентилятор отопителя не включается вообще, тогда проверите предохранитель печки Калины — F5. А если печка воет или гудит, тогда скорее всего проблема в вентиляторе отопителя.

Как произвести на Калине замену радиатора печки (отопителя), варианты без снятия панели и для авто с кондиционером, видео

18 декабрь 2014 LadaOnline 97 189 19

В зависимости от комплектации схема печки Лада Калина может различаться. В одном случае конструкция системы вентиляции и отопления проста и надежна, в другом — контроль температуры в салоне автомобиля на плечах автоматики и электроники. Рассмотрим принцип работы отопителя Лада Калина в разных модификациях.

Особенности и нюансы конструкции отопителя

Отметим, что проблемы при замене вызывает не демонтаж, а установка нового радиатора. Есть два основных нюанса, которые затрудняют посадку теплообменника в корпус отопителя. Первый из них – сторона установки. Радиатор вытаскивается в сторону педального блока, и сами педали мешают «выйти» радиатору. Но при демонтаже это проблем не вызывает, поскольку протекший теплообменник можно распилить и извлечь его. А вот новый радиатор поставить невозможно из-за педалей.

Второй нюанс – конструкция самого радиатора. Штуцеры теплообменника для подсоединения трубопроводов системы охлаждения – длинные и проходят через моторный щит. Благодаря этому соединение трубок с радиатором осуществляется в подкапотном пространстве и в случае ослабления хомутов крепления, антифриз, вытекающий через неплотность, не попадает в салон. Но из-за длинных штуцеров вытянуть радиатор печки можно, только сместив корпус отопителя в сторону салона, а это возможно только при снятой передней панели.

Методы замены, которые придумали автолюбители, подразумевают некоторые доработки элементов отопителя, позволяющие поставить радиатор печки. В дальнейшем эти доработки позволяют без проблем и в короткие сроки заменить теплообменник.

Схема отопителя Калина

Устройство отопителя Лада Калина предназначено для обогрева и охлаждения салона авто. Если машина не обогревается, стёкла запотевают, вы чувствуете дискомфорт, то вам необходимо протестировать работоспособность отопительной системы. Разберитесь с функционированием печки на Калине.

Общая компоновка печки Калина

Расположение печки спроектировали под лёгкую инсталляцию кондиционера. Система простая, но вместе с тем достаточно надёжная.

1. Левый боковой выход потоков.
2. Левый воздуховод.
3. Обогрев бокового стекла.
4. Разветвитель воздушных потоков.
5. Печка.
6. Правый вентиляционный воздуховод.
7. Правый боковой выход потоков.
8. Воздуховод нижнего обогрева.
9. Воздуховод обогрева салона.
10. Центральный выход потоков вентиляции.

Используется приточно-вытяжной принцип. Воздушные массы внутри автомобиля разогреваются при помощи специальной жидкости, которая одновременно охлаждает двигатель. Принцип работы печки Калина базируется на том, что жидкость прогревает радиатор, где происходит теплообмен, и нагретый воздух проходит в салон через воздуховоды.

https://youtube.com/watch?v=HG689Hwg3fs

Если проанализировать отопитель Калины, принцип работы и схема отопителя будут отличаться комплектацией. В первом варианте простая и надёжная конструкция. А в другом — полный электронный контроль. Воздух проходит через фильтр в воздухозаборник, а затем вентилятор продувает дальше по системе. Двигатель работает и прогрелся. Антифриз движется по системе, в которой задействован радиатор печки.

Количество воздуха, который прогревается радиатором печки, регулируется заслонкой. Управляет работой вентилятора и заслонками блоком, который размещается на центральной панели.

Блок управления устройством отопления

1. Температурный регулятор. Меняем нагрев потока воздуха поворотом ручки. Синяя зона продуцирует холодный воздух, красная — тёплый.
2. Тумблер переключения скоростей вентилятора. Поворотом ручки по часовой стрелке регулируется интенсивность воздухопотоков. Выбираете одну из 4 скоростей вентилятора.
3. Селектор разделения воздушных потоков. Распределяются по конкретным направлениям:

Потоки проходят по верхней части салона.

Воздух направляется вниз.

Воздушные потоки направляются на лобовое стекло и вниз.

Потоки воздуха сосредотачиваются в район лобового стекла, а также боковых.

1. Ручка, которая управляет рециркуляцией салонного воздуха. Включаем режим при движении по бездорожью или в дорожной пробке. Используется непродолжительное время, запотевают стёкла.
2. Включатель режима разогрева заднего стекла.

Регулируем через аэродинамические устройства направление и насыщенность воздушных потоков. Поворачиваем направляющие лопаток и изменяем положение заслонок, чтобы добиться нужного направления воздуха.

Как слить тосол на Калине?

Во избежание ожогов, работы с охлаждающей жидкостью выполняйте только на остывшем моторе.

Слить тосол можно двумя способами:

1) Можно открутить сливную пробку в нижней правой части радиатора охлаждения двигателя и открыть пробку расширительного бачка. Если будете сливать классическим методом, то рекомендую Вам штатную пробку радиатора заменить на вот такую тюнинг-версию, которая продается в магазине за 15 р. Шлицы под отвертку на штатной пробке (на фото — слева) быстро разбиваются, искать ее приходится на ощупь – она не выступает из радиатора, а тюнинговая пробка (на фото — справа) хорошо заметна и легко откручивается от руки. Всем калиноводам рекомендую поставить такую пробку!

2) Второй метод слива антифриза заключается в том, чтобы слить лишь ту часть тосола, которая находится в радиаторе печки (1-2 литра). При этом вся слитая ОЖ будет собрана в канистру и ни капли не прольется, а остальная жидкость останется на своих местах в системе.

Методика следующая: снимаем шланг с подогрева дроссельного узла:

Из этого шланга будет сливаться ОЖ, поэтому его надо нарастить другим шлангом, а свободный конец положить в канистру, где будет собираться слитый тосол. В качестве переходника я использую высокую головку на 10, благо в ней есть сквозное отверстие, и, по сути, она является трубкой.

Далее, зажимаем пальцем штуцер подогрева дроссельного узла (с которого снят шланг) и дуем в расширительный бачок. Давление в системе возрастает и антифриз устремляется по шлангу прямо в канистру. Когда из шланга пойдет воздух, значит основная часть тосола из печки уже вышла.

Дуть в расширительный бачок – занятие на любителя, поэтому кто-то предпочтет слить ОЖ через пробку радиатора, но я для себя сделал простейшее преспособление, позволяющее накачивать воздух в систему с помощью компрессора. Разобрав старую пробку от расширительного бачка, я просверлил в ней отверстие и вставил изнутри сосок от автомобильной камеры:

Теперь накачиваем бачек насосом или компрессором и ОЖ сливается сама.
