Honda accord с 2008 года, прокачка сцепления инструкция онлайн

Регулировка муфты IZH Jupiter

На мотоциклах ИЖ-Ю и ИЖ-ЮК регулировка механизма выключения муфты начинается с регулировки машины, для которой регулировочный винт завернут до упора и отпущен на 1/4.1/2 оборота , затем затяните контргайку. Правильность регулировки проверяется нажатием педали переключателя в любом направлении. Перемещение переднего конца педали переключения на 5-5,5 мм от нейтрального положения не должно приводить к перемещению нажимной пластины. После этого отрегулируйте, вручную нажав регулировочный винт, расположенный в левой колонке рычага сцепления

на руле (свободный ход 5-10 мм)

СЦЕПЛЕНИЕ МОТОЦИКЛА «МИНСК» ММВЗ 3.111

Сцепление предназначено для разъединения двигателя и трансмиссии при переключении передач, при кратковременной остановке с включенной передачей и при торможении.

Регулировка производится следущим образом:

1. Отверните винты заглушки правой крышки 39 (рис. 3). 2. Отпустите контргайку регулировочного винта. 3. Ввертывая или вывертывая регулировочный винт, установите свободный ход на конце рычага сцепления на руле, равный 5-10 мм. При этом необходимо помнить, что при ввертывании винта свободный ход уменьшается, а при вывертывании — увеличивается.

Если сцепление «ведет», т. е. при полностью выжатом рычаге мотоцикл стремится двигаться, то регулировочный винт необходимо ввертывать. Если же сцепление «буксует», т. е. при полностью отпущенном рычаге мотоцикл стоит на месте, или обороты двигателя не соответствуют скорости движения мотоцикла на данной передаче, что особенно хорошо заметно при движении на подъеме, то регулировочный винт необходимо вывертывать.

После регулировки сцепления регулировочный винт следует законтрить.

Рис. 12. Сцепление: 1 — ведомые диски; 2 — ведущий диск; 3 — нажимной диск; 4 — нажимная пружина; 5 — грибок штока; 6 — гайка ведомого барабана; 7 — стопорная шайба; 8 — ведомый барабан; 9 — ведущий барабан; 10 — шайба промежуточная; 11 — ведомая зубчатка моторной передачи; 12 — храповик; 13 — храповая шестерня пускового механизма; 14 — пружина храповой шестерни;- 15 — втулка ведомой зубчатки; 16 — стопорное кольцо подшипника; 17 — подшипник первичного вала; 18 — первичный вал; 19 — шток выключения сцепления; 20 — пружина червяка; 21 — рычаг червяка; 22 — правая крышка картера; 23 — шарик; 24 — червяк; 25 — упорная шайба червяка; 26 — контргайка; 27 — регулировочный винт; 28 — гайка вторичного вала; 29 — сальник; 30 — стопорная шайба.

Разборка и сборка сцепления.

1. При помощи проволочного крючка (или спицы) отсоедините пружины от нажимного диска и снимите диск. 2. Извлеките грибок сцепления и снимите диски. 3. Отверткой отогните стопорную шайбу. 4. Зафиксируйте барабан сцепления специальным приспособлением (рис. 13), а за неимением такового — отверткой (что весьма нежелательно), и отверните гайку ведомого барабана. При этом следует помнить, что резьба левая!

Рис. 13. Приспособление для разборки сцепления.

5. Не снимая специального приспособления со, сцепления, отверните гайку крепления зубчатки на цапфе коленчатого вала. 6. Снимите сцепление одновременно с моторной цепью и зубчаткой. 7. Снимите втулку ведомой зубчатки и упорную шайбу. 8. Снимите сегментную шпонку с цапфы коленчатого вала. Сборку производите в обратном порядке.

Уход за сцеплением заключается в смазке троса, рычага и червяка, а также в своевременной и правильной регулировке свободного хода рычага.

Наиболее часто встречаются следующие неисправности сцепления:

1. Сцепление не регулируется — возможно прослабление нажимных пружин, вытяжка троса или прогиб нажимного диска. 2. Сцепление не выключается — возможно заедание червяка вследствие плохой смазки или попадания песка, заедание штока вследствие его изгиба, приварка штока к первичному валу вследствие недостаточной смазки КПП, перекос дисков, заедание дисков на шлицах или в пазах барабана, самоотвинчивание гайки ведомого барабана.

содержание .. 11 12 17 ..

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Сцепление — общая информация и проверка состояния компонентов Хонда Аккорд

Сцепление — общая информация и проверка состояния компонентов

На всех моделях, оборудованных РКПП, используется однодисковое сцепление сухого типа с диафрагменной пружиной. Ступица фрикционного (ведомого) диска оборудована продольными шлицами, входящими в зацепление со шлицами цапфы первичного вала трансмиссии. Фрикционный и нажимной диски сцепления удерживаются в контакте друг с другом за счет усилия, развиваемого диафрагменной пружиной нажимного диска.

Выключение сцепления производится гидравлическим способом. Привод выключения состоит из педали сцепления, главного гидравлического цилиндра с резервуаром, соединительных линий и исполнительного цилиндра, оказывающего воздействие на рычаг выключения сцепления и выжимной подшипник.

При выжимании педали в тракте системы поднимается гидравлическое давление, которое в результате прикладывается к наружному концу рычага выключения сцепления. При повороте рычага, пальцы его вала упираются в выжимной подшипник, который, в свою очередь, смещаясь, прижимается к лепесткам диафрагменной пружины нажимного диска в корзине сцепления. Выгибаясь, пружина прерывает контакт нажимного и ведомого дисков, освобождая последний.

При обслуживании сцепления, помимо замены компонентов, имеющих очевидные повреждения, необходимо произвести некоторые первичные проверки (предполагается, что коробка передач находится в исправном состоянии):

a) В первую очередь следует проверить уровень жидкости в главном гидравлическом цилиндре сцепления (см. Главу Настройки и текущее обслуживание). В случае необходимости произведите корректировку, добавив требуемое количество гидравлической жидкости, и внимательно осмотрите систему на наличие признаков утечек. При опустошении резервуара главного цилиндра необходимо удалить из гидравлического тракта воздушные пробки (см. Раздел Удаление воздуха из гидравлического тракта привода выключения сцепления), затем проверить исправность функционирования сцепления; b) Для оценки времени переключения сцепления запустите двигатель на нормальные обороты холостого хода. Удостоверьтесь, что включена нейтральная передача и отпустите педаль сцепления. Теперь выжмите педаль сцепления и, выждав несколько секунд, включите заднюю передачу. Переключение не должно приводить к возникновению скрежета и других посторонних шумов, с высокой степенью вероятности указывающих на неисправность ведомого диска или сборки корзины сцепления; c) Для проверки полноты выключения сцепления взведите стояночный тормоз и запустите двигатель. Удерживая педаль сцепления на высоте около 13 мм над полом, попереключайте коробку передач между первой и задней передачами. Наличие помех при переключении рычага говорит о неисправности компонентов механизма выключения. Оцените ход толкателя исполнительного цилиндра сцепления. При полностью выжатой педали толкатель должен выдвигаться на заметную величину, в противном случае следует проверить уровень гидравлической жидкости в главном цилиндре; d) Произведите визуальную проверку состояния осевых втулок в верхней части педали сцепления. Удостоверьтесь в отсутствии признаков заклинивания и чрезмерного люфта оси; e) Забравшись под автомобиль, удостоверьтесь в прочности посадки рычага выключения сцепления на шаровом пальце сферической опоры.

Источник

Как проверить и отрегулировать сцепление с гидравлическим приводом

Работа механического и гидравлического привода имеют свои конструкторские отличия. В связи с этим, чтобы отрегулировать гидравлическое сцепление необходимо проконтролировать общую длину от штока толкателя до вилки. Согласно нормам, она должна составлять около 5 мм.

Затем отсоединяют пружину от кронштейна рабочего цилиндра. На штоке находится гайка регулировки, отворачивая которую можно изменить ход вилки до необходимого результата. Общие понятия об изменении рабочего и свободного хода могут отличаться в зависимости от производителя транспортного средства. Прежде чем приступать в самостоятельной регулировке, необходимо ознакомиться с мануалом к своему ТС или просмотреть обучающие ролики:

Как видите, особых трудностей в регулировке и настройке сцепления нет. Тем не менее новичку следует внимательно следовать всем инструкциям и советам специалистов. Чтобы получить максимально эффективный результат, лучше предварительно ознакомиться с принципом работы механизма сцепления.

Скачивание книги

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Удаление воздуха из гидравлического привода сцепления

Предупреждение
Тормозная жидкость, используемая в гидравлической системе сцепления, ядовита,
поэтому при попадании ее на кожу необходимо немедленно промыть это место большим
количеством воды. Если жидкость попала в глаза или внутрь организма, необходимо

немедленно обратиться к врачу. Некоторые жидкости имеют свойство легко
воспламеняться и могут загореться даже от контакта с горячими узлами автомобиля.
Кроме того, жидкость, используемая в гидравлической системе сцепления, растворяет
краску и пластмассу, поэтому при попадании жидкости на лакокрасочное покрытие
автомобиля промойте его большим количеством воды. Также эта жидкость
гигроскопична, то есть поглощает влагу из воздуха, и поэтому жидкость, хранящуюся
длительное время в открытой посуде, не рекомендуется использовать.
Любая гидравлическая система работает нормально и надежно, если из гидравлической
жидкости в системе удален воздух.
Во время удаления воздуха добавляйте только чистую жидкость требуемого типа. Никогда
не используйте повторно жидкость, которая вытекла из гидравлической системы
сцепления.
Если в гидравлической системе случайно произошло смешивание жидкостей различных
типов, удалите жидкость из гидравлической системы, промойте систему чистой
жидкостью требуемого типа и установите новые уплотнительные кольца.
При постоянных утечках жидкости гидравлической системы или попадания в
гидравлическую систему воздуха определите причину и место утечки и устраните
повреждение.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите переднюю часть автомобиля и закрепите на подставках.
2. Снимите нижний брызговик двигателя.
3. Проверьте, что соединения гидравлической трубки и шланга сцепления надежно
затянуты, а штуцер прокачки на задней части рабочего цилиндра сцепления завинчен.
Снимите пылезащитные колпачки со штуцеров прокачки рабочего цилиндра сцепления и
суппорта переднего тормоза и очистите все следы грязи около штуцеров.
4. Наденьте прозрачный шланг на штуцер прокачки суппорта переднего тормоза.
5. Заполните шланг тормозной жидкостью. Для этого нажмите педаль тормоза и
отвинтите на половину оборота штуцер прокачки при нажатой педали.
6. Продолжая нажимать на педаль, вытесните находящуюся в системе жидкость в
прозрачный шланг. После того, как педаль достигнет крайнего переднего положения и
вытекание жидкости в шланг прекратится, завинтите штуцер прокачки до отказа.
Повторяйте эти операции до заполнения шланга тормозной жидкостью. Поддерживайте
прозрачный шланг для того, чтобы из него не выливалась тормозная жидкость.
7. При выполнении этой операции не давайте уровню тормозной жидкости опускаться
ниже середины бачка.
8. Наденьте свободный второй конец прозрачного шланга на штуцер прокачки рабочего
цилиндра сцепления и откройте оба штуцера прокачки.
9. Нажмите педаль тормоза и, удерживая педаль нажатой, завинтите до упора штуцер
прокачки на суппорте тормоза. Повторяйте эту операцию до тех пор, пока в
пополнительном бачке тормозной системы перестанут появляться пузырьки воздуха.
При выполнении этой операции постоянно доливайте свежую тормозную жидкость.
10. Завинтите штуцеры прокачки до упора и снимите с них прозрачный шланг.
11. Протрите штуцеры прокачки и установите на них защитные колпачки.
12. Проверьте плавность хода педали сцепления. Если при нажатии педаль сцепления
перемещается с рывками, значит, в гидравлической системе сцепления присутствует
воздух. Если после повторного удаления воздуха педаль сцепления снова движется
неравномерно, значит, изношены уплотнительные кольца главного или рабочего
цилиндра сцепления.
13. Установите нижний брызговик двигателя и опустите автомобиль.

[email protected]

Строение и механизм сцепления

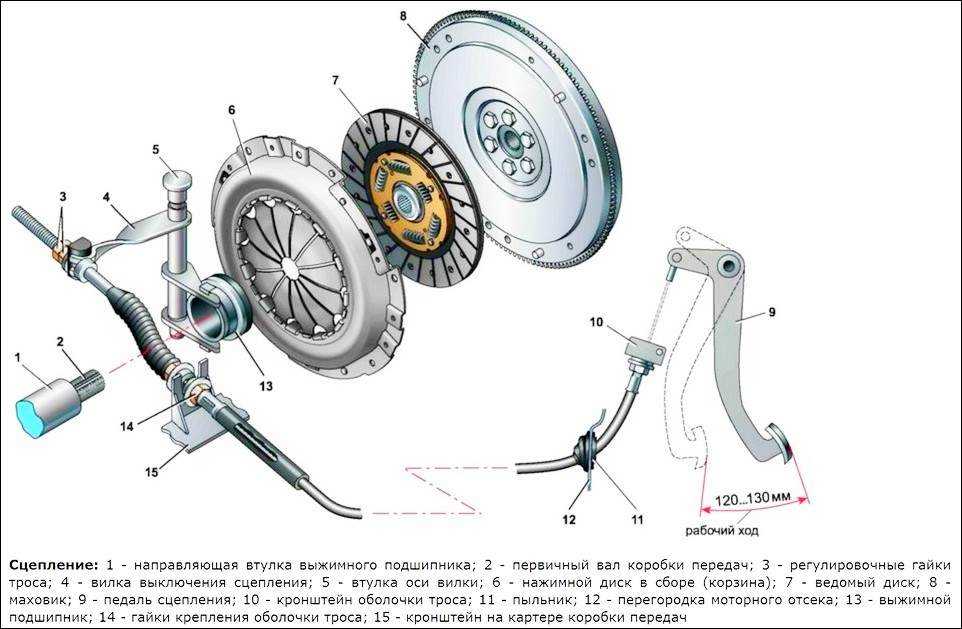

Принцип действия обычного механического устройства простой: оно передаёт крутящий момент двигателя к первичному валу КПП. В основе лежит взаимодействие двух дисков — ведомого и ведущего. Можно перекрывать соединение, отделяя силовой агрегат от коробки, чтобы менять скорость. Усилие передаётся с помощью привода: при нажатии муфты жидкость под давлением поступает в рабочий поршень. Затем шток цилиндра воздействует на вилку и подшипник, момент передаётся дальше, на механизмы. После отпускания педали все детали привода занимают исходные позиции. Корзина и диск плотно прилегают друг к другу.

Привод осуществляется гидравлическим или механическим способом. Пневматика используется редко. На большую часть современных легковых авто ставят однодисковое фрикционное сцепление, состоящий из нескольких механизмов:

диска с корзиной;
маховика;
подшипника;
торсионного демпфера;
коленвала со своим подшипником;
тангенциальной пластинчатой пружины;
вилки выжимного подшипника;
направляющей трубы;
рабочего цилиндра;
первичного вала;
болта с шаровой головкой.

Всё это аккуратно размещается в корпусе МКПП.

По тому же принципу работает роботизированная коробка передач — с той разницей, что за выжим сцепления отвечают исполнительные механизмы под управлением блока, а привод здесь электрический.

В АКПП и МКПП сцепление различается?

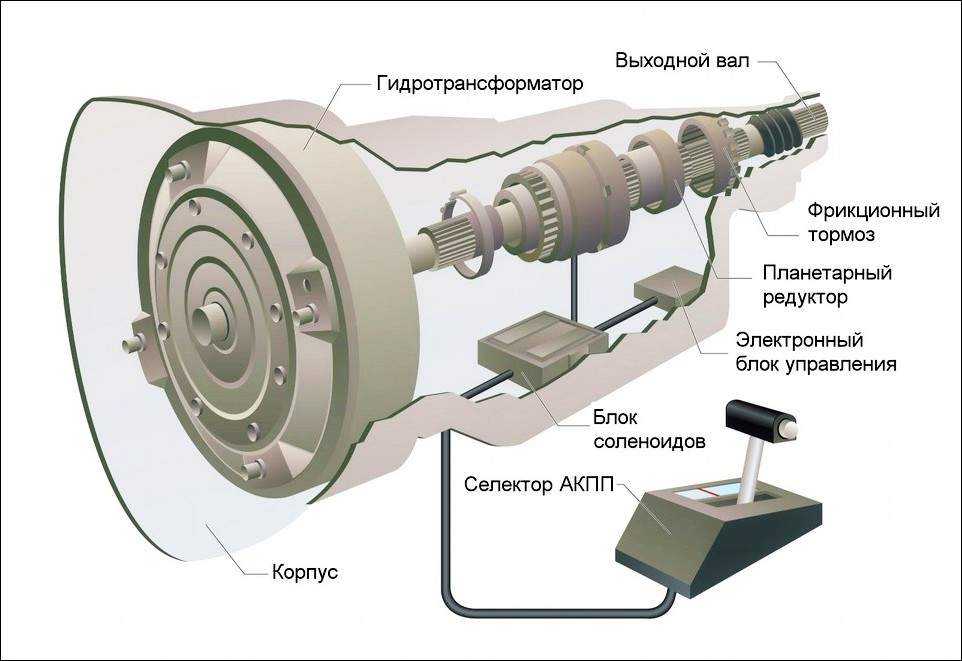

АКПП используют гидромеханический привод с электронным управлением (иногда гидравлический распределитель). Привычного сцепления здесь нет. Сухие диски отсутствуют полностью, а на МКПП именно они являются основным элементом. За включение / отключение крутящего момента на автоматических коробках отвечает гидротрансформатор (или преобразователь). Вместо дисков применяют масляные турбины, поэтому устройство передачи и отмены вращательного момента АКПП называют «мокрым».

Если на механике чаще всего однодисковая муфта, то на автомате — многодисковая. Ввиду отсутствия отдельного акселератора усилие передаётся актуатором или сервоприводом.

Особенности сцепления в АКПП и МКПП

Сцепление бывает одно- или двухдисковое. В зависимости от принципа работы делится на «влажное» (при наличии масла или смазывающего вещества) и «сухое». Так вот в АКПП чаще всего предусмотрено многодисковое влажное сцепление.

Ввиду отсутствия педали, усилие в АКПП передается сервоприводом, или актуатором. Контролируется вся установка при помощи блока управления и гидравлического распределителя. В МКПП переменно работают два вида сцепления. Актуаторы отличаются принципом действия:

Электрический (иначе – шаговый двигатель). К блоку управления постоянно приходят данные об оборотах двигателя, и при определенном показателе сервопривод получает соответствующий сигнал. Передаточный механизм отсоединяет коленчатый и первичный вал.
Гидравлический – гидроцилиндр. В механизме привода масляный насос передает давление в распределитель, при определенных условиях на сервопривод. После смены передачи усилие насоса снижается.

Как проверить свободный ход педали

Свободный ход сцепления – промежуток движения педали с момента нажатия до момента срабатывания. Можно заметить, что при нажатии на сцепление, сначала не происходит должного сопротивления, и где-то на середине хода появляется усиление жесткости.

Если транспортное средство трогается сразу при касании на педаль, то лучше произвести регулировку в срочном порядке, поскольку свободный ход полностью отсутствует. В обратном случае – педаль может быть выжата в пол, а автомобиль не трогается с места.

Свободный ход обязателен для всех ручных КПП, поскольку он обозначает зазор меду вилкой, подшипником и рычагами дисков и исключает постоянный контакт подшипника с другими элементами механизма

Важно следить за размером свободного хода, поскольку если он будет излишне большим – полного нажатия не хватит, чтобы передать достаточное усилие для выжима ведущего диска

Отдельной причиной для проверки свободного хода является шум и рывки при взаимодействии со сцеплением. Произвести замер подобного показателя можно самостоятельно линейкой.

Необходимо замерить перпендикулярное расстояние от пола до нажимной накладки. Далее при аккуратном нажатии на педаль стоит отмерить ход до первого появления сопротивления. Результат необходимо сверить с данными в руководстве по эксплуатации автомобиля.

В каких случаях нужно регулировать педаль сцепления?

Грамотная регулировка сцепления важна, так как при неполном опускании педали быстро разрушается выжимной подшипник, сгорает феродо. В результате ухудшается связь между дисками, начинается пробуксовка. Автомобиль с плохо настроенной муфтой хуже разгоняется, ведь теряется высокий процент крутящего момента. Однако на топовых иномарках настройка осуществляется автоматически механизмом саморегуляции.

Изменение величины хода происходит по разным причинам. Как правило, это стирание фрикционных накладок диска или нарушение регулировки рычагов кожуха. Топалка начинает свободно ходить, без сопротивления. Переключение скоростей происходит с шумом, рывками, что наиболее заметно в самом начале движения машины. Ещё одна причина проведения принудительной корректировки — замена рабочего цилиндра или троса в приводе механической коробки передач.

Таким образом, все неисправности муфты можно разделить на 2 основные категории:

Для устранения достаточно корректировки.
Без замены / ремонта не обойтись.

Если опоздать с настройкой, неисправность перейдёт в более сложную фазу.

Выводы

Благодаря таким несложным действиям, регулировку троса сцепления на ВАЗ-2114 можно выполнить в самые короткие сроки.

Основное предназначение сцепления заключается во временном разобщении трансмиссии и двигателя, их последующем плавном соединении. Данные операции важны в процессе движения, поскольку обеспечивают управление механической КПП: трогание с места, торможение, остановка и переключение передач. При нарушении регулировки свободного хода соответствующей педали управление транспортным средством становится затруднительным – автомобиль плохо разгоняется и буксует, наблюдается хруст при переключении передач, тронуться с места становится невозможно. Как отрегулировать сцепление, и какие неполадки могут встречаться при неправильной регулировке данной педали?
