Снятие и установка основной секции панели приборов

Honda Accord: Снятие и установка комбинации приборов

Honda Accord / Руководство по эксплуатации автомобиля Honda Accord / Бортовое электрооборудование / Снятие и установка комбинации приборов

Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой
дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо
работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте
SRS во избежание получения травм при случайном ее срабатывании (см. Раздел Подушки
безопасности — общая информация). Электропроводку цепи SRS легко отличить по желтому
цвету изоляции.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините от батареи сначала отрицательный провод, затем положительный.Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией
для ввода аудиосистемы в действие!
2. Снимите облицовку приборного щитка (см. Главу Кузов).
3. Выверните крепежные винты, аккуратно извлеките комбинацию приборов из своего
гнезда в панели и рассоедините электрические разъемы с обратной стороны сборки.

4. Установка производится в обратном порядке. Не забудьте подключить батарею
(сначала положительный провод, затем отрицательный).

Проверка исправности функционирования измерителей комбинации приборов

Снятие и установка радиоприемника и громкоговорителей

Радиоприемник

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините от батареи сначала отрицательный провод, затем положительный.

Если установленная на автомобиле стереосистема оборудована охранным кодом, …

Другое на сайте:

Техническая характеристика
Общая информация Емкость топливного бака 61 л Октановое число применяемого топлива:
– этилированный бензин 98 RON – неэтилированный бензин 95 RON Тип карбюратора (все
модели) Pierburg 2E3 Воздушны …

Топливная система дизельных двигателей
Используются две системы впрыска дизельного топлива. Двигатели объемом 1.9 литра
оборудованы полуэлектронной системой Bosch AS3, а двигатели 2.1 литра оборудованы
полной системой управления двигат …

Распредвал и толкатели
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините отрицательную клемму от аккумулятора и снимите крышку головки блока
цилиндров.Модели двигателя 1.6 литра 2. Снимите шкив распредвала.
3. Снимите катушку …

12.22. Снятие и установка отделочных секций панели приборов

Бортовое
электрооборудование). Электропроводку цепи SRS легко отличить по желтому
цвету изоляции.

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема
оборудована охранным кодом, прежде чем отсоединять батарею
удостоверьтесь в том, что располагаете правильной комбинацией
для ввода аудиосистемы в действие!

Облицовка приборного щитка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При соответствующей комплектации автомобиля опустите рулевую
колонку в нижнее положение.

2. Выверните два крепежных винта в верхней части облицовки.

4. Установка производится в обратном порядке. Проследите за надежностью
защелкивания фиксаторов.

Коленный упор

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите переднюю крышку центральной консоли (см. Раздел

Снятие и установка центральной консоли).

2. Поддев, снимите пластмассовую крышку монтажного блока
предохранителей слева под панелью приборов. Выверните два
расположенных под крышкой крепежных винта.

3. Выверните правый верхний винт крепления коленного упора,
затем подденьте сборку, отпуская крепежные фиксаторы.

4. Если необходимо обеспечить доступ к расположенным под панелью
приборов компонентам, выверните болты крепления ребра жесткости
сборки коленного упора. Оттяните нижний край ребра и извлеките сборку
из салона автомобиля.

5. Установка производится в обратном порядке.

Центральная секция

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поддев обмотанной скотчем отверткой, снимите облицовку
сборки панельных часов.

2. Высвободив облицовку, рассоедините разъемы электропроводки часов
и выключателя аварийной сигнализации.

3. Выверните винты крепления центральной секции панели приборов.
Один из винтов расположен в верхней выемке под посадку облицовки
часов, два — снизу. Оставшаяся часть панели крепится посредством
пластмассовых фиксаторов.

4. Панель управления функционированием отопителя/кондиционера
воздуха крепится к панели приборов при помощи ввернутых сзади
винтов. Высвободите панель из своего посадочного гнезда, отсоедините
электропроводку и снимите сборку.

5. Установка производится в обратном порядке.

Правая нижняя секция панели приборов, вещевой ящик

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снятие нижней боковой крышки с пассажирской стороны панели
приборов производится аналогично снятию сборки коленного упора.
Поддев, снимите торцевую крышку панели приборов (с целью обеспечения
доступа откройте пассажирскую дверь) и выверните два крепежных
винта. Третий винт расположен в левом верхнем углу панели.

2. Поддевая нижний край панели, поочередно отпустите фиксаторы
его крепления. Снимите панель.

3. Выверните винты крепления нижнего края сборки вещевого
ящика.

4. Откройте дверцу ящика, при помощи отвертки снимите пластмассовые
заглушки и выверните винты крепления верхнего края сборки.

5. Отожмите петли дверцы вещевого ящика по направлению друг к
другу с целью отпускания крепежных фиксаторов, затем потяните сборку
вниз и наружу, высвобождая ее из панели.

Высвободив сборку вещевого ящика из панели, рассоедините
разъем электропроводки ее подсветки.

6. Установка производится в обратном порядке.

Программирование и калибровка приборной панели

В автомобилях Хонда Аккорд 7 предусмотрен режим автодиагностики приборной панели. Для входа в режим автодиагностики необходимо выполнить следующую последовательность действий:

Нажать и удерживать управляющую кнопку снятия текущего пробега автомобиля.
Включить переключатель освещения.
Включить зажигание, не запуская двигатель.
Выключить – включить, снова выключить переключатель освещение за время, не превышающее 5 секунд.
Отпустить, затем нажать-отжать кнопку обнуления пробега (также за время, не превышающее 5 секунд).
Пятикратная сигнализация звукового зуммера свидетельствует о входе в режим автодиагностики.

Режим автодиагностики позволяет:

проверить цепи индикаторных устройств;
ЖК-дисплей посегментно;
стрелочные индикаторы;
связь по CAN-шине;
корректировать показания индикаторов.

По окончании автодиагностики следует выключить зажигание. Автомобиль автоматически прекратит автодиагностику после запуска двигателя и набора скорости до значения более 2 км/ч.

Снятие и установка приборной панели

Для проведения работ по демонтажу приборной панели необходимо снять отрицательную клемму аккумуляторной батареи. Далее производятся следующие работы:

Перевести рулевую колонку в крайне нижнее положение
Демонтировать верхнюю пластмассовую накладку рулевой колонки (район замка зажигания).
Отвернуть саморезы.
Отжать нижнюю часть приборной панели, которая закреплена на зажимах и крючках.
Освободить верхнюю часть приборной панели.
Если автомобиль укомплектован кондиционером, следует отсоединить разъем температурного датчика салона и щланг.

Схема расположения крепления изображена на рисунке 3.

Для того, чтобы полностью снять приборную панель, необходимо отсоединить разъемы ее подключения.

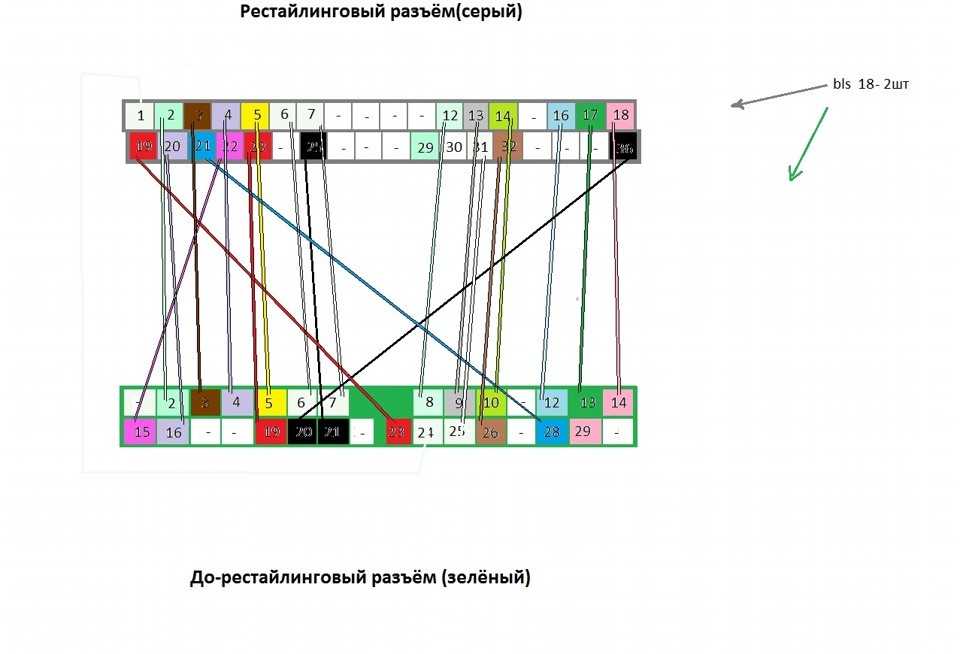

Ответная часть разъемов расположена на приборном щитке, как показано на рисунке 5.

Ремонт панели приборов

Наиболее рационально при серьезных неисправностях (например, цифровой панели) приобрести оригинальную исправную панель. В зависимости от состояния и конкретного артикула (типа 78120SEAG82) ее стоимость будет в пределах от 2.000 до 5.000 рублей.

Наибольшую сложность представляет найти точно такую же приборную панель. Распиновка дорестайлинговой версии приборки и рестайлинговой для 30-пинового разъема не совпадают (там даже на 2 контактных зоны больше). Приходится выполнять самодельный переходник. Одна из схем представлена на рис. 6

Замена индикаторных устройств особых проблем не вызывает. При замене стрелочных индикаторов скорости и тахометра особую аккуратность следует уделить снятию-установке стрелок.

Наиболее часто проблемы в приборной панели Хонда Аккорд 7 появляются после корректировки показаний одометра. Поэтому эту процедуру лучше доверить профессионалам.

Если показания приборов на приборном щитке начали сбоить, в первую очередь следует произвести авто диагностику, только после этого приступать к демонтажу устройства и приведению ремонтных работ.

17.27 Снятие и установка на место сборки передней панели («торпедо»)

Снятие и установка на место сборки передней панели («торпедо»)

На автомобилях, оборудованных подушками безопасности, после отсоединения отрицательного провода батареи, перед тем как приступить к работе с какими-либо компонентами системы подушки безопасности, обождите 20 мин. (обратитесь к Разделу Снятие и установка на место компонентов вспомогательной системы безопасности (SRS)).

Здесь применены зажимные шпильки, состоящие из двух элементов, которые могут быть сняты следующим образом: как можно глубже вожмите внутрь стержень в центре шпильки, воспользовавшись для этого отверткой с узким жалом. Сдвиньте зубцы старой вилки под головкой шпильки и выньте ее из панели

Осторожно опустите панели от передней панели и снимите их с металлических крепежных ушек на переборке

Если автомобиль оборудован пассажирской подушкой безопасности, детальное описание процедуры снятия приведено в Разделе Снятие и установка на место компонентов вспомогательной системы безопасности (SRS).

11.22 Снятие и установка отделочных секций панели приборов / Honda Accord

Снятие и установка отделочных секций панели приборов

Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

Облицовка приборного щитка

1. При соответствующей комплектации автомобиля опустите рулевую колонку в нижнее положение.

2. Выверните два крепежных винта в верхней части облицовки.

3. Аккуратно поддевая отверткой, отпустите фиксаторы и отделите нижнюю часть облицовки щитка от панели приборов. Чтобы не оцарапать поверхность панели залепите жало отвертки скотчем.
4. Установка производится в обратном порядке. Проследите за надежностью защелкивания фиксаторов.

Коленный упор

1. Снимите переднюю крышку центральной консоли (см. Раздел Снятие и установка центральной консоли).

2. Поддев, снимите пластмассовую крышку монтажного блока предохранителей слева под панелью приборов. Выверните два расположенных под крышкой крепежных винта.

3. Выверните правый верхний винт крепления коленного упора, затем подденьте сборку, отпуская крепежные фиксаторы.

4. Если необходимо обеспечить доступ к расположенным под панелью приборов компонентам, выверните болты крепления ребра жесткости сборки коленного упора. Оттяните нижний край ребра и извлеките сборку из салона автомобиля.
5. Установка производится в обратном порядке.

Центральная секция

1. Поддев обмотанной скотчем отверткой, снимите облицовку сборки панельных часов.

2. Высвободив облицовку, рассоедините разъемы электропроводки часов и выключателя аварийной сигнализации.

3. Выверните винты крепления центральной секции панели приборов. Один из винтов расположен в верхней выемке под посадку облицовки часов, два — снизу. Оставшаяся часть панели крепится посредством пластмассовых фиксаторов.

4. Панель управления функционированием отопителя/кондиционера воздуха крепится к панели приборов при помощи ввернутых сзади винтов. Высвободите панель из своего посадочного гнезда, отсоедините электропроводку и снимите сборку.

5. Установка производится в обратном порядке.

Правая нижняя секция панели приборов, вещевой ящик

1. Снятие нижней боковой крышки с пассажирской стороны панели приборов производится аналогично снятию сборки коленного упора. Поддев, снимите торцевую крышку панели приборов (с целью обеспечения доступа откройте пассажирскую дверь) и выверните два крепежных винта. Третий винт расположен в левом верхнем углу панели.

2. Поддевая нижний край панели, поочередно отпустите фиксаторы его крепления. Снимите панель.

3. Выверните винты крепления нижнего края сборки вещевого ящика.

4. Откройте дверцу ящика, при помощи отвертки снимите пластмассовые заглушки и выверните винты крепления верхнего края сборки.

5. Отожмите петли дверцы вещевого ящика по направлению друг к другу с целью отпускания крепежных фиксаторов, затем потяните сборку вниз и наружу, высвобождая ее из панели.

Высвободив сборку вещевого ящика из панели, рассоедините разъем электропроводки ее подсветки.

6. Установка производится в обратном порядке.

Honda Torneo снятие и ремонт панели приборов

Замена АКПП Honda Accord 1998

Замена уплотнительного кольца, бегунка и крышки распределителя зажигания Honda Accord V (CC, CE)

Замена СЕЛЕКТОРА овощь vs. змейка Honda Accord

Снятие панели приборов Honda Accord VIII

Снятие и установка центральной консоли Honda Accord

Снятие и установка центральной консоли

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Поддев отверткой, снимите переднюю крышку центральной консоли.

3. При помощи монтировки снимите панель облицовки рычага селектора передач АТ. На моделях с РКПП снимите рукоятку рычага переключения (см. Главу Коробка переключения передач).

4. Поддев, высвободите из консоли сборку подстаканников.

Поддевайте сборку только под передний край и не тяните ее из консоли за крышку.

5. Аккуратно поддев, снимите с консоли панель отделки индикатора положения рычага селектора АТ.

6. Снимите центральный подлокотник и извлеките донную панель консольного вещевого ящика.

7. Выверните винты крепления консоли к полу автомобиля.

8. Отдайте передние крепежные винты и снимите сборку центральной консоли с рычага переключения. Отсоедините электропроводку и извлеките консоль из салона автомобиля. 9. Установка производится в обратном порядке.

Видео про «Снятие и установка центральной консоли» для Honda Accord

Снятие панели приборов Honda Accord VIII

Разборка торпеды, достаем магнитолу Honda Accord 8

Ремонт крышки подстаканника Honda Accord 8 . Как снять подстаканник.

Снятие/Установка передней панели

ПРИМЕЧАНИЕ:

При использовании отвёртки с плоским жалом для снятия пластиковых панелей кузова, необходимо обматать жало отвёртки изоляционной лентой. Также необходимо защитить изоляционной лентой сами панели в местах непосредственного применения инструмента. Это предотвратит повреждение панелей.
Снятие и установка панели управления осуществляется вдвоём с помощником.
Во время монтажа и демонтажа панели управления будьте осторожны, чтобы не поцарапать саму панель управления, кузов автомобиля и другие детали интерьера.
Наденьте на руки защитные перчатки.

Отсоедините «массовый» провод от аккумуляторной батареи и подождите не менее трёх минут.

Снимите следующие детали:

Водительская сторона панели управления:

Снизу панели управления отсоедините электрический разъём (А) (если на автомобиль установлен люк на крыши), разъём выключателя педали сцепления (В) (на автомобилях с левым расположением рулевого колеса и механической коробкой передач) или разъём (С) (на автомоблях с правым расположением рулевого колеса и механической коробкой передач), разъём выключателя стоп-сигналов (D), разъёмы жгутов проводов пола (Е), разъёмы жгутов проводов отсека двигателя (F), разъём инерционного датчика (G) и отсоедините разъёмы жгутов проводов панели управления (Н) от монтажного блока реле и предохранителей (I), затем снимите скобы крепления жгутов проводов. Если автомобиль оборудован кондиционером, то отсоедините воздушный шланг (J).

Автомобиль с левым расположением рулевого колеса:

Автомобиль с правым расположением рулевого колеса:

Работы в средней части панели управления ( в месте расположения рычага переключения передач)

Отсоедините электрический разъём выключателя стояночного тормоза (А), разъём (В) электронного блока SRS, разъём электропривода антенны (С) и разъём сигнального провода антенны (D), разъём (Е) дополнительного жгута проводов кондиционера, после этого снимите скобы крепления проводов (F) и зажим (G) (только для автомобилей с механической коробкой передач).При помощи насадки Torx № Т30 отверните «массовый» болт (Н). На автомобилях с автоматической коробкой передач отсоедините электрический разъём (I) и разъём электромагнитного реле блокировки селектора (J).

Автомобиль с левым расположением рулевого колеса и автоматической коробкой передач:

Автомобиль с левым расположением рулевого колеса и механической коробкой передач:

Автомобиль с правым расположением рулевого колеса:

Боковая часть панели управления со стороны переднего пассажира:

Отверните болты (А), отсоедините электрические разъёмы (В) и скобу крепления (C) (только на автомобилях с правым расположением рулевого колеса), после этого снимите опорный кронштейн тормозной педали (D).

Автомобиль с левым расположением рулевого колеса:

Автомобиль с правым расположением рулевого колеса:

Осторожно снимите панель управления с автомобиля через открытую переднюю дверь

Установка панели управления выполняется в обратном порядке

Обратите внимание на следующее:

Правильно установите панель управления на направляющие штифты.
Смажьте болты крепления панели управления (С) анаэробным герметиком перед заворачиванием.
Перед тем, как начать затягивать болты крепления, убедитесь, что ни один жгут проводов не пережат.
Убедитесь, что все разъёмы соединенины правильно, не забудьте соединить разъём электропривода антенны и шланг системы кондиционирования воздуха.
Подсоедините «массовый» провод к аккумуляторной батареи.
Установите время на часах.
Произведите обучение электронного блока управления ECM/PCM поддержанию требуемой частоты вращения на холостом ходу.
Произведите обучение электронного блока управления открытием-закрытием стёкол боковых дверей.
