Снятие и установка рычагов задней подвески

Особенности эксплуатации Хонда Аккорд 7

Использование фирменных запчастей для Honda Accord 7 может значительно увеличить стоимость ремонта подвески. Опытные автовладельцы рекомендуют использовать детали от сторонних производителей. Хорошо себя зарекомендовала фирма CTR. Ее элементы подвески ни в чем не уступают оригинальным изделиям.

Возникший стук при начале движения или при преодолении препятствия должен насторожить автовладельца. Запускать проблемы подвески нельзя, так как в таком случае чрезмерному износу поддаются сопутствующие элементы. Помимо этого, снижается комфорт и безопасность вождения автомобиля. В самых запущенных случаях перегрузки передаются на кузов, и он получает повреждения. Это может привести к разрыву элементов жесткости и чрезмерной «усталости металла».

Так ли страшен ремонт подвески автомобиля своими руками

Поэтому диагностика и ремонт подвески автомобиля – наиболее распространенное явление. Можно сказать, — уже традиционное народное увлечение. В зависимости от модели авто, у кого-то момент ремонта подвески наступает раньше, у кого-то позже, но всё равно наступает.

Но, услышав цену ремонта подвески, вернее, стоимость работ по устранению неисправности подвески, невольно возникает желание, даже у самых ленивых водителей, произвести ремонт подвески своими руками.

По большому счету – нет. С учетом того, что руки есть, а голова умеет думать, осталось узнать, каковы бывают характерные неисправности и технологию ремонта. Вот и попробуем в этом разобраться.

Для легкового автомобиля наиболее традиционными и характерными являются неисправности передней подвески. Почему так? Передняя подвеска – это основной узел управления автомобилем, плюс ко всему, она первая принимает на себя последствия нашей невнимательности на дороге: ямы, кочки, выбоины и т.д.

Как любой ремонт автомобиля, ремонт передней подвески начинается с тщательной диагностики. Звонком к началу диагностики подвески являются скрипы и стуки подвески, которые мы начинаем слышать или ощущать через кузов во время движения. Помните лозунг автомехаников: «хороший стук…».

Самостоятельная диагностика передней подвески на примере TOYOTA Corolla

Передняя подвеска, а точнее совокупность деталей подвески, трансмиссии и рулевого управления, состоит из следующих составных частей, наиболее часто подверженных выходу из строя:

1. Амортизаторы;
2. Пружины;
3. Шаровые опоры;
4. Нижние рычаги с сайлент-блоками;
5. Верхние опоры подвески с подшипниками;
6. Тяги стабилизатора;
7. Опоры стабилизатора;
8. Рулевая рейка;
9. Рулевые тяги;
10. Рулевые наконечники;
11. Рулевой карданчик;
12. Подшипник ступицы;
13. ШРУС (внешний шарнир).

Прежде чем проверять детали подвески, следует осмотреть все резиновые чехлы и пыльники перечисленных деталей. Как правило, деталь, имеющая поврежденный чехол требует замены.

Исправный амортизатор не должен иметь подтеков масла, его шток должен иметь гладкую зеркальную поверхность без раковин и царапин, при раскачивании машины не должен издавать звуков, и почти сразу гасить колебания машины. При движении с неисправным амортизатором машина раскачивается, а со стороны кажется, что колесо не катиться по дороге, а прыгает как мячик. Подтеки масла возникают раньше других симптомов и с ними амортизатор еще может нормально работать некоторое время.

Изношенные (просевшие) пружины определяются по низкой посадке машины и невозможности правильно отрегулировать развал колес.

Шаровые опоры проверяются покачиванием нижних рычагов вверх-вниз при помощи монтировки на яме или подъемнике. При этом не должно быть ощутимого люфта.

Сайлент-блоки нижних рычагов не должны иметь люфта при нажатии на них монтировкой, не должны иметь выпученных и потрескавшихся кусков резины, резина не должна отслаиваться от внутренней или внешней втулок.

Для проверки шаровых опор и сайлент-блоков полезно на поднятой машине открутить крепление шаровой опоры к нижнему рычагу. После этого, при поворачивании корпуса шаровой опоры руками, он должен двигаться плавно, с усилием и без люфтов. Нижний рычаг в свободном положении должен стремиться занять горизонтальное положение, под действием упругости резины сайлент-блоков.

Неисправные подшипники верхних опор подвески могут иметь люфт при покачивании машины вверх-вниз. Кроме этого в опоре может быть разорвана резиновая часть, но выявить это без снятия опоры не всегда возможно.

Тяги и опоры стабилизатора проверяются осмотром и раскачиванием руками с усилием. Все сочленения не должны иметь никаких люфтов.

Рулевая рейка очень редко выходит из строя, за исключением тех случаев, когда изнашивается направляющая втулка со стороны, противоположной водителю. Это можно определить при раскачивании руками самой рейки, повернув колеса в сторону расположения руля, взявшись за рейку через чехол рулевой тяги.

Рулевые тяги и рулевые наконечники проверяются либо поворотами руками за колесо, либо поворотами руля вправо-влево, одновременно взявшись рукой за проверяемую деталь. Ни тяги, ни наконечники не должны иметь люфтов.

Неисправный рулевой карданчик может либо иметь люфт, причем иногда довольно большой, либо наоборот – проворачиваться с усилием. Если на Вашей машине рулевой карданчик не имеет никакого чехла или крышки, рекомендуется подобрать и надеть на него какой-либо чехол. Хорошо подходят чехлы от рулевых тяг, можно подобрать и чехол от отечественного автомобиля.

Неисправный подшипник ступицы может издавать гул при движении, что проверяется раскручиванием колес на хорошо закрепленном вывешенном автомобиле. Также он может иметь люфт, что проверяется раскачиванием колеса руками за его верхнюю точку от себя — к себе.

Неисправный внешний ШРУС издает характерный громкий треск при движении автомобиля с небольшим разгоном в крутом повороте.

Передняя подвеска может иметь и другие неисправности, здесь описаны лишь наиболее типичные.

Наиболее распространенные конструкции и устройство передней подвески

На сегодняшний день большинство автомобилей малого и среднего классов оснащены подвеской Мак-Ферсона.

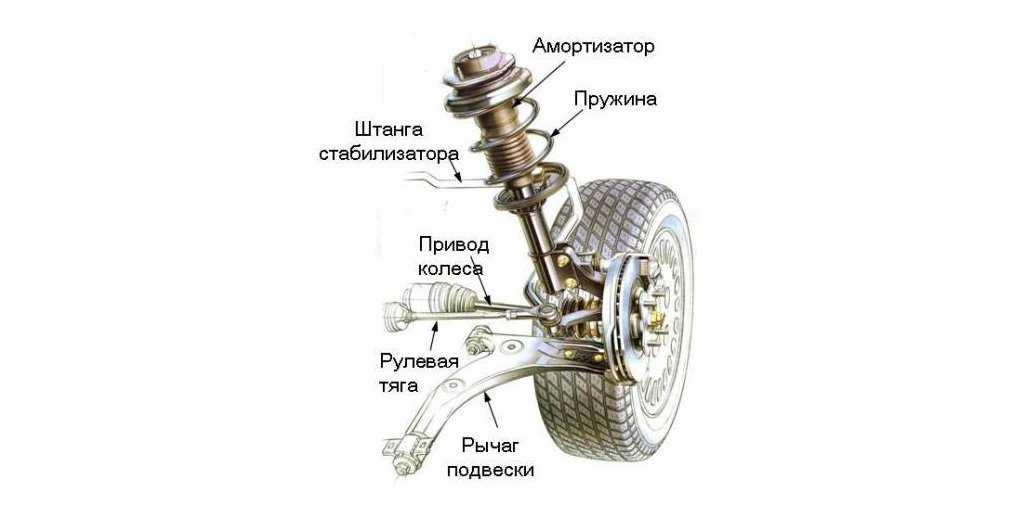

На рисунке – устройство переднего узла такого типа:

Отличительной чертой подобных передних подвесок является возможность совместного использования нижнего рычага и телескопической вертикальной стойки. В таких подвесках большая часть нагрузки от веса автомобиля идет на кузов в месте верхнего крепления телескопической стойки, поскольку упругий элемент (на рисунке это пружина) находится прямо на передней стойке.

Нижний рычаг треугольной формы нужен, чтобы контролировать траектории перемещения колеса и передавать силовым элементам продольные и поперечные усилия, которые появляются, когда автомобиль движется. Подобная система хорошо работает, если установлен передний привод колес: ось вращений колеса будет расположена выше ее нижнего рычага.

Снятие и установка подвески

На Тойоте Королла достаточно просто установить или снять переднюю подвеску, для этого надо:

Используя стояночный тормоз, затормозить транспортное средство.
Передняя часть автомобиля должна быть установлена на прочной и надежной опоре, далее нужно снять передние колеса для того, чтобы получить доступ к деталям передней подвески.
После осуществления вышеперечисленных действий остается только отвернуть и расшплинтовать гайку «пальца» шарового шарнира рулевой тяги.
Используя съемник, нужно произвести выпрессовку «пальца» шарового шарнира рулевой тяги. Выпрессовка производится из поворотного рычага.
После этого нужно расшплинтовать и отвернуть гайки «пальцев» шарниров с двух сторон.
Опять же используя съемник, производим выпрессовку «пальцев» шарниров, но уже из нижних рычагов.
Далее следует отсоединить стабилизаторную штангу и нижние рычаги от рамной поперечины, после стабилизаторная штанга, а также нижние рычаги снимаются вместе.
С колодок направления снимается суппорт вместе с колесным цилиндром. Далее суппорт подвешивается к автомобильному кузову и крепится с помощью проволоки, однако, стоит следить за тем, чтобы при этом тормозной шланг не был натянут и перекручен.
В завершение процедуры следует выкрутить крепежные «верхнеопорные» гайки и снять стойку.
Для того, чтобы установить подвеску, нужно осуществить вышеперечисленные действия «наоборот».

Несмотря на свою надежность и простоту в уходе, обслуживании, подвеска автомобиля Тойота Королла имеет и ряд неисправностей

Рычаги, шарниры, амортизаторы, пружины, все эти детали требуют проведения такой важной операции как своевременный ремонт

Одним из признаков возникновения неисправности может быть стук, который возникает в подвеске транспортного средства. Чаще всего стук возникает из-за того, что шаровые опоры, сайлентблоки и амортизаторные стойки износились и вышли из строя. Ремонт этих деталей заключается в проведении полной диагностики, замене изношенных деталей на новые.

Разработчики автомобиля Тойота Королла рекомендуют производить плановую диагностику и ремонт каждые шесть месяцев. Если следовать этой рекомендации, то стук, издаваемый деталями и узлами передней подвески, не станет для Вас проблемой. Однако, стук могут издавать не только узлы передней подвески. Своевременный ремонт не помешает и таким узлам деталей как: рулевая система управления, тормозная система.

Благодаря тому, что Тойота Королла будет регулярно проходить своевременную диагностику и ремонт, стук изношенных деталей не станет для Вас проблемой.

Подытожив итоги вышесказанного, стоит отметить, что передняя подвеска автомобиля Тойота Королла — это набор достаточно надежных деталей. Однако, со временем и там могут возникать поломки, о которых оповестит «назойливый» стук изношенных деталей.

Стук можно убрать, лишь проведя ремонт таких деталей как амортизаторные стойки, сайлентблоки, шаровые и резинометаллические шарниры. Однако, стук издается не только деталями передней подвески, но и тормозной и рулевой системами. Квалифицированный ремонт позволит избавиться от этой «напасти».

11.14. Снятие и установка рычагов задней подвески

ПОРЯДОК ВЫПОЛНЕНИЯ

Ослабьте гайки крепления соответствующего колеса. Поддомкратьте задок автомобиля и установите его на подпорки. Снимите колесо.

Верхний рычаг

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отдайте гайку сквозного болта крепления верхнего рычага подвески к ступичной сборке. Также снимите гайку шарового пальца опоры рычага. При помощи 2-захватного съемника отделите рычаг от ступичной сборки. 2. Выверните болты крепления опорного кронштейна тормозного шланга, отведите тормозную линию в сторону. 3. На моделях, оборудованных ABS, снимите колесный датчик во избежание случайного повреждения его электропроводки.

4. Выверните болт крепления внутреннего конца верхнего рычага к шасси.

5. Снимите верхний рычаг. Проверьте состояние резиновых втулок рычага, оцените слабину посадки и степень износа шарового шарнира. Замените изношенные и поврежденные компоненты. 6. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием. Не забудьте зафиксировать корончатую гайку шарового пальца новым шплинтом (см. Замечание к параграфу 1 Раздела Снятие и установка поворотного кулака).

Нижний рычаг

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отдайте гайку болта крепления нижнего рычага к ступичной сборке. 2. Выверните осевой болт крепления внутреннего конца нижнего рычага к шасси.

3. Снимите сборку нижнего рычага. 4. Проверьте состояние резиновых втулок, в случае необходимости замените рычаг. 5. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием.

Передний продольный рычаг

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините от продольного рычага опорный кронштейн приводного троса стояночного тормоза. 2. Выверните болт крепления продольного рычага к ступичной сборке. 3. Выверните болт крепления продольного рычага к шасси.

4. Снимите передний продольный рычаг. 5. Проверьте состояние втулки, установленной в передней части рычага. В случае выявления дефектов замените рычаг. 6. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием.

Продольный рычаг

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните болт крепления продольного рычага к ступичной сборке. 2. Выверните болт крепления рычага к шасси.

3. Снимите рычаг. 4. Проверьте состояние втулки, установленной с внутреннего конца рычага. В случае выявления дефектов замените рычаг. 5. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием.

Рычаг управления

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отдайте га (см. сопроводительную иллюстрацию). 2. Пометьте положение регулировочного кулачка по отношению к опорному кронштейну внутреннего конца рычага. Отдайте гайку, и извлеките болт крепления рычага к шасси.

3. Снимите рычаг. 4. Проверьте состояние резиновых втулок рычага. В случае выявления дефектов замените рычаг. 5. Установка производится в обратном порядке. Проследите за правильностью совмещения нанесенной в процессе демонтажа посадочной маркировки (см. параграф 2). Весь крепеж затягивайте с требуемым усилием.

предыдущая страница11.13. Снятие и установка штанги заднего стабилизатора поперечной устойчивости

следующая страница 11.15. Снятие и установка рулевого колеса

Пошаговая инструкция самостоятельной замены сайлентблоков

Основная сложность при замене сайлентблоков – это запрессовка их в рычаг. Для этого необходим специальный инструмент (съёмники) для снятия шаровой опоры и рулевого наконечника и пресс. При использовании простых тисков и подручных средств есть большой риск повредить резиновые вставки.

Для работы необходимо приподнять автомобиль на домкрате или воспользоваться эстакадой, ямой:

Снять пыльник (защиту двигателя) и колесо.

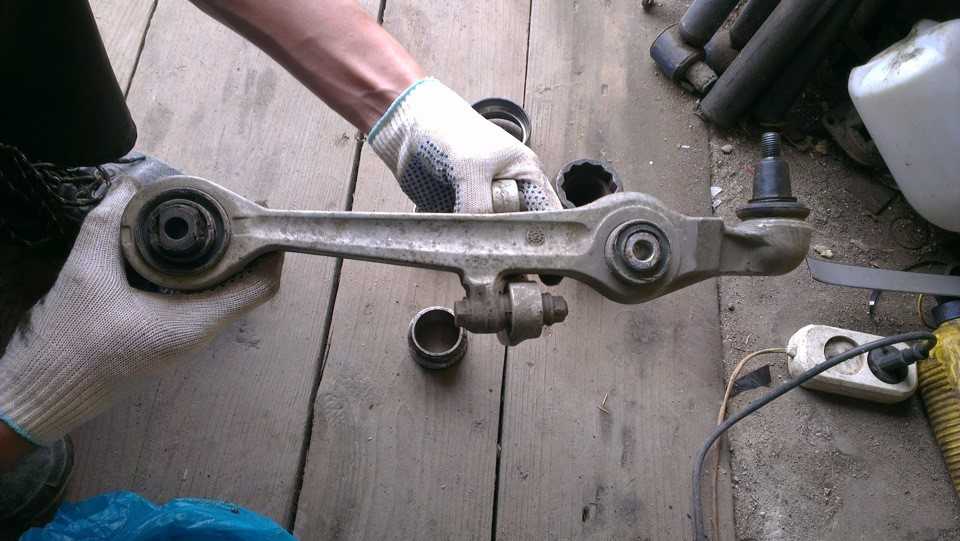

Снять рычаг подвески (при замене следует учитывать, что на Аккорде рычаг подвески и шаровой шарнир – цельная конструкция, на задней подвеске рычаг отделяется от ступицы при помощи двухзахватного съёмника).

Вывернуть болт крепления переднего сайлентблока (во время снятия рычага с поперечной штанги необходимо проследить, чтобы ось оставалась в коробке передач).

Вывернуть два болта заднего сайлентблока, придерживая стабилизатор.
Вынуть шарнир с помощью выпрессовки из проушины рычага.

Место крепления конца вала зачищается насухо.

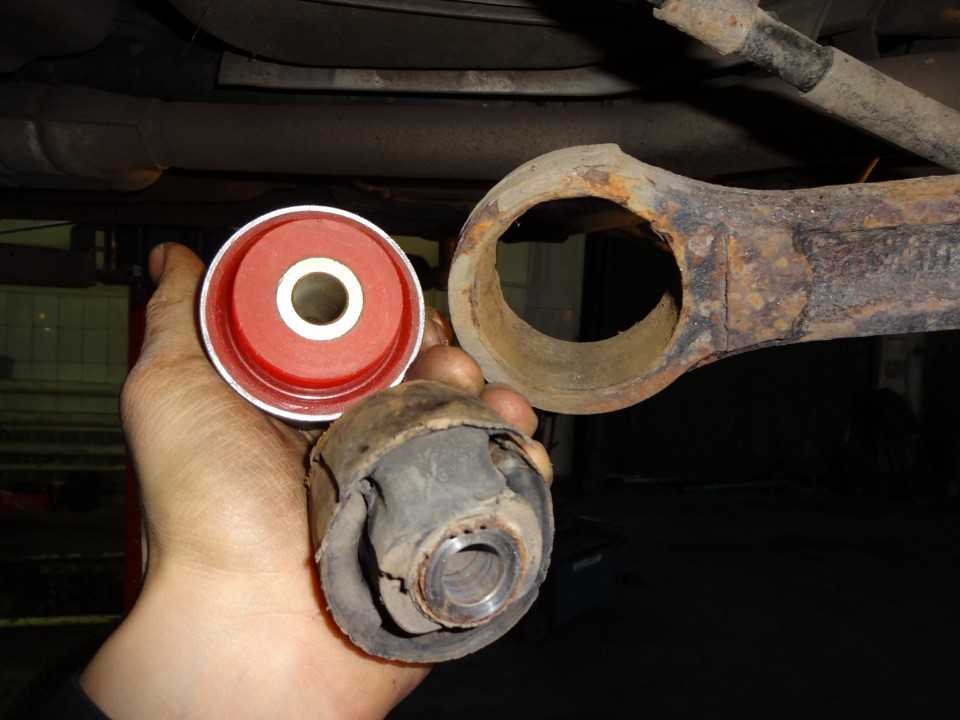

Новые сайлентблоки напрессовываются оправкой (перед монтажом рекомендуют смочить место установки мыльным раствором).
Если повреждёны резиновые чехлы, то их также следует заменить, предварительно заложив смазку и зафиксировать прижимные пружины.
Установить рычаг подвески, затянув болт и гайку на опоре (подвеску нужно качнуть вертикально, чтобы шаровой шарнир встал на место).
Колесо и пыльник установить в обратной последовательности.

На рестайлинговых моделях Аккорд 7 дополнительно потребуется снять датчик скорости, а на заднем стабилизаторе – датчик ABS. После выполнения всех работ необходимо обязательная проверка угла наклона колёс на стенде «развал-схождение».

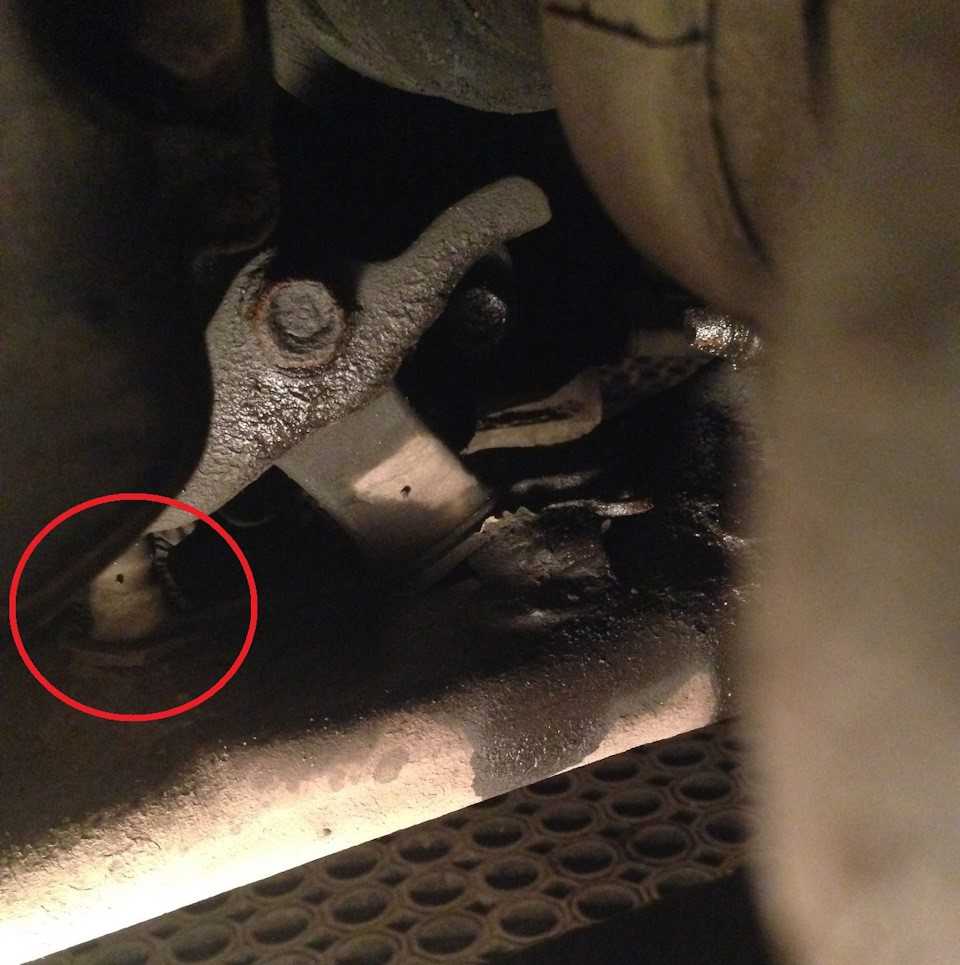

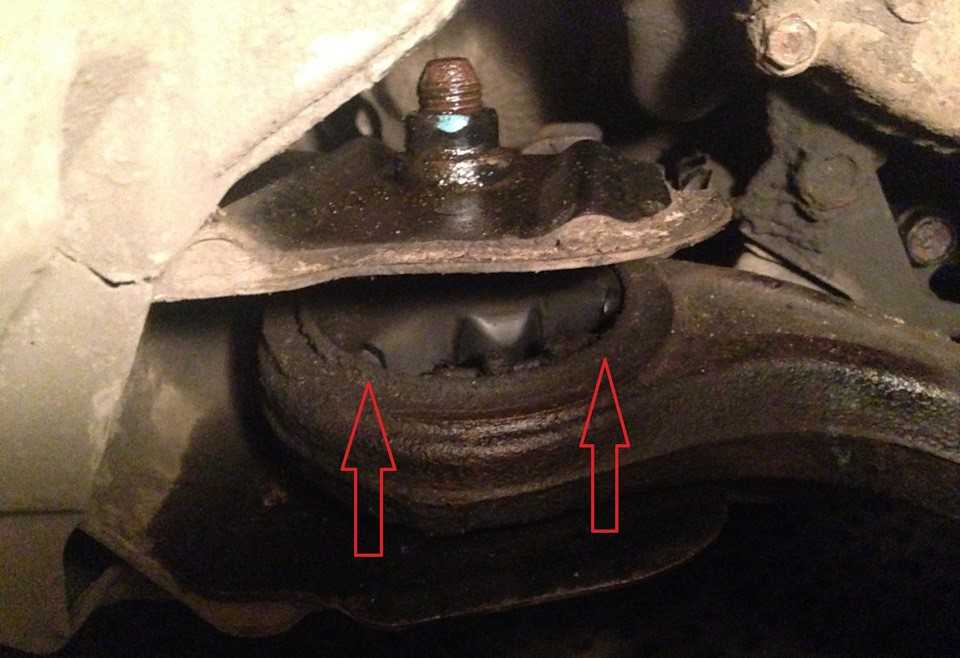

Диагностика состояния рычагов и сайлентблоков при осмотре проводится на свешенном колесе: рычаг не должен опускаться при раскачивании его вправо-влево. А давать амортизирующие усилие, возвращаясь на место. Втулка сайлентблока – зафиксирована в проушине рычага без проворотов и не иметь видимых механических повреждений.

Дефекты ходовой хорошо определяются «на глаз», не требуя специального диагностического оборудования. Главный признак неисправности подвески – люфт, который проверяется на свешенных колёсах. Но любая незначительная трещина на резиновом (полиуретановом) вкладыше говорит о том, что узел нужно заменить. Крепления и болты также подлежат замене (обычно они продаются в комплекте с сайлентблоками).

Honda Accord: Снятие и установка нижнего рычага управления передней подвески

Honda Accord / Руководство по эксплуатации автомобиля Honda Accord / Подвеска и рулевое управление / Снятие и установка нижнего рычага управления передней подвески

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабьте гайки крепления соответствующего переднего колеса. Поддомкратьте автомобиль
и установите его на подпорки. Снимите колесо.
2. Выверните сквозной болт и отсоедините от сборки нижнего рычага управления подвески
демпферную вилку (см. Раздел Снятие и установка сборки переднего амортизатора с
винтовой пружиной).
3. Отсоедините от нижнего рычага толкающую штангу (см. Раздел Снятие и установка
толкающей штанги передней подвески).
4. Отсоедините от нижнего рычага подвески стойку штанги стабилизатора поперечной
устойчивости (см. Раздел Снятие и установка переднего стабилизатора поперечной устойчивости).

5. Извлеките шплинт и ослабьте корончатую гайку шарового пальца опоры нижнего
рычага. Пока не снимайте гайку окончательно. При помощи 2-захватного съемника снимите
рычаг с закрепленной в поворотном кулаке шаровой опоры. Теперь окончательно отдайте
корончатую гайку.

6. Выверните осевой болт с внутренней стороны нижнего рычага управления). Снимите
рычаг.
7. Установка производится в обратном порядке. Не забудьте заменить шплинт фиксации
корончатой гайки шарового пальца (см. Замечание к параграфу 3 Раздела Снятие и установка
поворотного кулака).

Снятие и установка толкающей штанги передней подвески

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте гайки крепления соответствующего переднего колеса. Поддомкратьте передок
автомобиля и установите его на подпорки. Снимите колесо.
2. Извлеките заглушку из пластмас …

Снятие и установка верхнего рычага управления передней подвески

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте гайки крепления соответствующего переднего колеса. Поддомкратьте автомобиль
и установите его на подпорки. Снимите колесо. Подоприте нижний рычаг подвески домкратом. …

Другое на сайте:

Техническая характеристика
Общая информация Емкость топливного бака 61 л Октановое число применяемого топлива:
– этилированный бензин 98 RON – неэтилированный бензин 95 RON Тип карбюратора (все
модели) Pierburg 2E3 Воздушны …

Топливная система дизельных двигателей
Используются две системы впрыска дизельного топлива. Двигатели объемом 1.9 литра
оборудованы полуэлектронной системой Bosch AS3, а двигатели 2.1 литра оборудованы
полной системой управления двигат …

Распредвал и толкатели
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините отрицательную клемму от аккумулятора и снимите крышку головки блока
цилиндров.Модели двигателя 1.6 литра 2. Снимите шкив распредвала.
3. Снимите катушку …

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Назначение и основные элементы подвески

Колесная подвеска была создана гораздо раньше самого автомобиля. Изначально она использовалась на конных экипажах, которые предназначались для комфортной езды на длинные расстояния. На них было установлено не менее 4 колес, из-за этого конструкторы обязаны были беспокоиться о том, как обеспечить вертикальное перемещение колес относительно кузова

Это было особенно важно для езды по неровным дорогам.

Первые конструкции подвесок были созданы именно в этот период. Позднее, почти без каких-либо изменений, они использовались и в первых машинах, которые как раз уже начали появляться на рынке. Скорость этих автомобилей могла едва доходить до 30 км/час. Но с развитием отрасли необходимо было пересмотреть подход к конструкциям подвесок.

Изначально подвеску воспринимали лишь как средство достижения максимально комфортной езды, но автомобили становились все быстрее, и акцент сместился на качество управляемости. В 20-е годы прошлого века появилась новая система организации автомобиля: создавалась независимая система подвески для передних, а впоследствии и для задних колес.

Сегодня в секторе легковых автомобилей возможна установка независимой подвески только для передних колес. Она может сочетаться с независимой, полунезависимой и зависимой системой задних. Хотя уже существует большое количество схем, все они объединены общими составляющими. Там есть:

направляющие элементы, которые обеспечивают заданную траекторию перемещения колес относительно кузова;
упругие элементы, отвечающие за необходимое усилие перемещения колес;
элементы, цель которых – гашение колебаний.

Направляющие элементы: рычаги, стойки, шаровые опоры и резинометаллические шарниры.

Упругие элементы: пружины, рессоры, торсионы и пневматические камеры.

Элементы, отвечающие за гашение колебаний: различные амортизаторы.

Та классификация, что мы привели, относительно условна, ведь в различного рода подвесках некоторые детали вполне могут выполнять несколько функций одновременно.

Например, рессора. Изначально она использовалась еще в каретах. Рессора помогала снять интенсивность колебаний за счет взаимного трения ее листов. Кроме этого, участки рессор с несимметричной формой служили и рычагами.

Благодаря своей функциональности рессоры начали использоваться повсеместно. Подобная классификация ключевых элементов дает четкое понимание зависимости характеристик рессоры от замены какой-либо вышеупомянутой детали. Например, положение колес зависит от направляющих деталей, жесткость устройства подвески связана с упругими элементами, а эффективность гашения колебаний обеспечивается амортизаторами.

Снятие и установка поворотного кулака Honda Accord

Снятие и установка поворотного кулака

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

Если колпак диска не закреплен колесными гайками, начинайте с выполнения процедуры параграфа 4.

1. Ослабьте гайки крепления колеса, поддомкратьте передок автомобиля и установите его на подпорки.
2. Отдайте колесные гайки и снимите декоративный колпак с диска, снимите колесо.
3. Выколоткой расчеканьте шайбу ступичной гайки, затем установите на место колесо без колпака и опустите автомобиль на землю.

4. При помощи торцевого ключа с длинным воротом ослабьте ступичную гайку.

5. Ослабьте колесные гайки, поддомкратьте передок автомобиля и установите его на подпорки. Снимите колесо и отдайте ступичную гайку.
6. Высвободите гибкий тормозной шланг из кронштейна на сборке поворотного кулака. Отболтите суппорт тормозного механизма и подвяжите его проволокой к винтовой пружине. Снимите также анкерную скобу суппорта и тормозной диск (см. Главу Тормозная система).
7. Выверните два крепежных винта и снимите тормозной диск со ступичной сборки (см. Главу Тормозная система).
8. Снимите колесный датчик ABS (см. Главу Тормозная система).
9. Отсоедините от поворотного кулака наконечник рулевой тяги (см. Раздел Снятие и установка наконечников рулевых тяг).
10. Отделите нижний рычаг подвески от шаровой опоры в нижней части поворотного кулака (см. Раздел Снятие и установка нижнего рычага управления передней подвески).
11. Отделите верхний конец кулака от шаровой опоры верхнего рычага подвески (см. Раздел Снятие и установка верхнего рычага управления передней подвески).

12. Аккуратно оттяните сборку кулака со ступицей наружу, сняв ее с цапфы приводного вала. В случае необходимости постучите по торцу цапфы молотком с мягким бойком с целью высвобождения ШРУСа из ступицы. Подвяжите сборку приводного вала проволокой во избежание повреждения внутреннего ШРУСа.

13. Если имеется необходимость в замене ступичного подшипника, доставьте сборку поворотного кулака в мастерскую автосервиса.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если производили демонтаж сборки, установите ступицу на поворотный кулак (работа должна производиться в условиях мастерской автосервиса).
2. Слегка смажьте специальной смазкой шлицы наружной цапфы приводного вала. Проденьте цапфу сквозь отверстие в ступице, одновременно заправляя на штатное место поворотный кулак.
3. Подсоедините верхнюю часть кулака к шаровой опоре верхнего рычага подвески (см. Раздел Снятие и установка верхнего рычага управления передней подвески). Затяните гайку шарового пальца с требуемым усилием и зафиксируйте ее новым шплинтом.

Затяните гайку с минимальным допустимым усилием, затем, дотяните ее до совмещения отверстий под посадку шплинта.

4. Подсоедините шаровую опору в нижней части кулака к нижнему рычагу подвески (см. Раздел Снятие и установка нижнего рычага управления передней подвески). Затяните с требуемым усилием корончатую гайку и зафиксируйте ее новым шплинтом (см. Замечание в предыдущем параграфе).
5. Установите на место тормозной диск, прочно затянув крепежные винты.
6. Установите анкерную скобу и суппорт, затянув крепеж компонентов с требуемым усилием (см. Главу Тормозная система). Закрепите гибкий тормозной шланг в опорном кронштейне на сборке поворотного кулака. Прочно затяните крепежные болты.
7. Наверните на цапфу приводного вала ступичную гайку и прочно затяните ее.
8. Установите колесо (если необходимо — колпак диска), опустите автомобиль на землю и затяните колесные гайки с требуемым усилием (см. Спецификации к Главе Настройки и текущее обслуживание).
9. Затяните ступичную гайку с требуемым усилием (см. Спецификации к Главе Сцепление и приводные валы).

Видео про «Снятие и установка поворотного кулака» для Honda Accord

Как заменить шаровую опору поворотного кулака на Honda Accord (Включите субтитры!)

https://youtube.com/watch?v=zb7sLOzzVX8

Honda accord VII. Замена нижней шаровой опоры.

Honda Accord погнутый кулак подвески

Замена рычагов и сайлентблоков на Тойота Королла 120

Признаки неисправности элементов подвески автомобиля:

крен машины на одну сторону;
трудность в управлении техникой на средних и высоких скоростных режимах;
систематические стуки, биения, вибрации в рулевое колесо;
подброс автомобиля при преодолении дорожных препятствий;
металлический скрип, сопровождающий процесс управления.

Средний ресурс эксплуатации элементов подвески составляет 60 – 85 тыс. км. пробега. Интервалы, превышающие отметку в 100 000 скорее исключения, нежели практика. Качество изготовления запчастей, стиль вождения автомобиля – основополагающие факторы, влияющие на ресурс использования.

Перед началом работ по замене проводим комплексную диагностику, оцениваем общее состояние элементов подвески, определяем детали, требующие обновления, подготавливаем расходный материал в нужном количестве.

Последовательность действий при замене:

автомобиль устанавливаем на смотровой канал, можно электрический подъемный механизм;
подставляем гидравлическую подставку под двигатель, так как будем отвинчивать крепление опоры для доступа к болтам рычага с правой стороны;
ресурс эксплуатации элементов подвески на правой и левой стороне приблизительно равны. Мастера рекомендуют проводить замену одновременно двух. Изначально отвинчиваем крепление шаровой опоры левого колеса, после два болта и крепежи сайлентблоков;
извлекаем рычаг из-под автомобиля;
при помощи гидравлического пресса выпрессовываем один (два) сайлентблока. В качестве аналога используйте стационарные тиски;
если на поверхности рычага присутствуют дефекты, имеются повреждения металла, сварных швов – элемент подвески подлежит замене новым. Во всех остальных случаях на штатные места запрессовывают новые сайлентблоки;
устанавливаем рычаг с новыми резинками на штатное место;
приступаем к демонтажу правого элемента, предварительно приспустив опору двигателя на 2 – 3 см, для обеспечения доступа к крепежному болту.
проводим аналогичную процедуру по профилактике, запрессовке новых резинок, установке на штатное место.

В ходе работ проводим осмотр шаровой опоры, тормозного цилиндра, колодок, магистралей подачи тормозной жидкости. При наличии признаков износа, деформации комплектующие подлежат замене новыми из числа запаса. Устранение мелких, порой незначительных неисправностей предотвратит масштабные поломки в последующем. Таким образом, можно сэкономить деньги, время, силы, средства.

При условии соблюдения рекомендаций мастеров, покупке оригинальных запчастей последующая профилактика через 80 000 км. Умеренный стиль вождения только увеличит интервал замены деталей.

Пневмоподвеска

Стоково на Аккорд 7 устанавливается пневмоподвеска. Она позволяет автомобилю менять клиренс в любой момент. Стандартно существует 4 режима:

Lade;
StraКen;
Offroad;
X’tra.

Не зависимо от выбранного режима поддерживается постоянная высота автомобиля над дорожным покрытием не зависимо от того, какая нагрузка действует на подвеску. Для слежки за клиренсом используются специальные сенсоры. При обнаружении отклонения от заданного параметра, включается компрессор и нагнетает дополнительное давление, либо система спускает излишки.

Установка пневмо возможна на авто Аккорд 7 любой комплектации. Можно самостоятельно купить и поставить своими руками. В таком случае стоимость будет составлять порядка 30 000 рублей. Обращение в специализированную автомастерскую обойдется в 125 — 140 тыс. рублей.
