Снятие и установка промежуточного вала

Инструкция по замене

Последовательность действий при замене переднего и заднего сальника несколько различается. Это вызвано тем, что передний сальник можно заменить непосредственно на самом двигателе. Добраться до заднего сальника обычно труднее.

Передний сальник

Последовательность замены переднего сальника распределительного вала выглядит так.

1. Автомобиль ставится на нейтральную передачу и стояночный тормоз.
2. Как и при любых работах, производимых в моторном отсеке, отсоединяются клеммы аккумуляторной батареи.
3. Демонтируется пластиковая крышка ремня ГРМ.
4. Снимается клапанная крышка, для чего нужно отверткой открутить крепящие болты.
5. Маркером наносятся отметки расположения ремня относительно распредвала.
6. Затем нужно снять ремень ГРМ. Можно полностью не производить снятие — достаточно скинуть ремень с зубчатого шкива распредвала. Для снятия нужно ключом на 17 открутить болт крепления, зафиксировав шкив от проворота. Для фиксации можно использовать монтировку.
7. С помощью съемника снимается шкив с хвостовика распредвала. Если у распредвала 2 шкива — то снимаются оба, также помечаются места расположения шкивов, чтобы при дальнейшем монтаже их не перепутать.
8. Снимается шпонка, расположенная за шкивом распредвала.
9. Затем с помощью отвертки или пинцета снимается отработавший сальник. Снимать следует аккуратно, чтобы не поцарапать рабочую поверхность распредвала, к которой прилегает сальник.

После демонтажа старого сальника можно переходить к установке нового и обратной сборке.

1. Рабочая кромка нового сальника, прилегающая к распредвалу, смазывается моторным маслом, а наружная часть обрабатывается герметиком.
2. Сальник надевается на распредвал, а затем запрессовывается с помощью оправки для запрессовки.

Дальнейший сбор ГРМ осуществляется в обратной последовательности.

1. На распредвал надевается шпонка.
2. Затем устанавливается шкив. Если шкивов два, то каждый устанавливается на то место, на котором располагался.
3. Шкивы затягиваются с помощью динамометрического ключа. Момент напряжения можно узнать из руководства по пользованию автомобилем. При затягивании необходимо зафиксировать шкивы от проворота с помощью монтировки. Предварительно нужно включить на КПП четвертую передачу.
4. Затем нужно надеть ремень на шкивы по ранее отмеченным меткам. Предварительно следует осмотреть ремень на предмет повреждений, потертостей и т. д. Так как подтеки сальников обнаруживаются при замене ремня ГРМ, то нередко приходится устанавливать новый ремень. В этом случае он монтируется по заводским меткам.
5. Затягивается болт крепления натяжного ролика. Момент натяжения опять-таки можно узнать в мануале по пользованию автомобилем.
6. Затем вручную проворачивается коленчатый вал на несколько оборотов по часовой стрелке. Таким образом проверяется натяжение ремня. При замеченных нарушениях натяжение дополнительно регулируется.
7. В конце обратно закрепляется клапанная крышка и устанавливается пластиковый кожух ремня.
8. После замены сальника нужно подлить моторное масло в масляный бачок до верхней отметки.

Задний сальник

Замена заднего сальника может различаться на разных автомобилях. У некоторых моделей доступ к заднему сальнику возможен только при загоне авто на подъемник или смотровую яму и отсоединении сцепления и привода коробки передач.

У других моделей автомобилей доступ к сальнику ограничивается датчиком положения распредвала, который приходится демонтировать. Для этого нужно:

• отсоединить электрический разъем датчика;
• отвернуть винт крепления и вынуть датчик;
• ключом на 10 отвернуть болт крепления держателя бензошлангов к кронштейну проводов датчика;
• отвернуть винты крепления крышки датчика, снять крышку и пучок проводов;
• демонтировать ротор датчика;
• снять пластину крепления крышки датчика.

После этого можно с помощью отвертки вынуть задний сальник распредвала. Замена производится аналогичным образом. После замены манжеты датчик собирается в обратном порядке.

После установки нового сальника необходимо убедиться, что не появляются масляные подтеки. Если сальник установлен правильно, то даже на высоких оборотах двигателя масло не должно подтекать. В обратном случае датчик установлен или запрессован неправильно либо имеется заводской брак изделия.

Замена сальников клапанов (часть 1)

Для начала стоит определить, каково предназначение вышеупомянутых колпачков. Здесь все просто – колпачки нужны для того, чтобы не пропускать излишек моторного масла. Сальники должны плотно примыкать к клапану и пропускать лишь необходимую для его смазки часть масла.

Так почему же порой необходима замена этих самых колпачков? Все дело в том, что они изготовлены из специальной резины, которая со временем стареет и теряет свою былую эластичность. Все это вкупе приводит к тому, что колпачок начинает пропускать больше масла, как следствие двигатель начинает его больше потреблять.

Ну что же, вы определили, что замена необходима, к ней и приступим! Сначала нужно приобрести новые маслосъемные колпачки хорошего качества и запастись необходимым инструментом. После этого, вооружившись мужеством и смелостью, можно переходить к самой замене.

1. Согласно требованиям техники безопасности все автомобильные работы, связанные с двигателем, нужно начинать со снятия клемм аккумулятора. Таким образом, обесточивание автомобиля — первый шаг к достижению намеченной цели.

2. Отсоединяем контакты от катушек зажигания, убираем их. Свечи на данном этапе не стоит выкручивать, так как это чревато попаданием грязи в цилиндры.

3. Отсоединяем от клапанной крышки две резиновые трубки. Ослабляем винты клапанной крышки и выкручиваем их.
СОВЕТ: Все снятые детали, болтики, гаечки необходимо сложить в одно место, мелкие детальки и вовсе лучше положить в какую-нибудь баночку, чтобы впоследствии не пришлось их долго и безрезультатно искать.

4. Снимаем, приложив небольшое усилие, клапанную крышку вместе с двумя прокладками. Кстати, чаще всего эти прокладки также меняют.

5. После этого, по словам автомастеров, вовсе не обязательно снимать боковую крышку головки цилиндров, ту, которая закрывает звездочки и цепь распредвалов. Чтобы она не доставляла особых трудностей достаточно будет во время работы просто отвести звездочки до упора в крышку и вынуть валы из них.

6. Снимаем свечи. Сначала необходимо вставить масляный щуп в отверстие для свечи так, чтобы его конец уперся в поршень. Затем аккуратно крутим шкив до тех пор, пока щуп не замрет перед опусканием.

7. Необходимо краской сделать метки на цепи и звездочках, зафиксировав положение зубьев в цепи. Это необходимо для того, чтобы при сборке насадить цепь также, как она была, т.е. на те же зубья звездочек.

8. Следующим шагом является отворачивание звездочек, сделать это можно при помощи рожкового или накидного ключа. Чтобы избежать проворот цилиндров, нужно ключом с головкой снизу под колесом зафиксировать большой шкив.

9. Начинаем снимать бугеля крепления валов. Сначала первый (возле звездочек), потом остальные, следуя порядку ослабления. Все эти детали необходимо уложить на заранее запасенной тряпочке в том порядке, как было установлено.

Замена сальников клапанов (часть 2)

10. Теперь пришло время снятия с посадочных мест звездочки. Первая выходит в пределах боковой крышки довольно легко, если заблаговременно снять датчик положения вала, который крепится всего одним болтом, следовательно, это не составит труда.

11. После этого освобожденные от бугелей валы нужно приподнять чем-то типа отвертки, затем следует попытаться вынуть их из звездочек. После того, как валы будут сняты, необходимо убрать ближнюю звездочку и закрепить цепь в незначительном натяжении.

12. Следующим этапом необходимо снять блестящие стаканчики с клапанов. Несмотря на то, что они абсолютно не закреплены, снимаются они непросто, т.к. прилипают внутри. Для облегчения работы можно использовать магнит.

13. Теперь снимаем пружины. Для этого необходимо, что называется, рассухарить клапана, причем делаем это лишь на двух цилиндрах — первом и четвертом! Так как поршень именно в них находится в верхнем положении. Крайний кронштейн крепим болтом на подходящее отверстие в ГБЦ. А вторым нажимаем на шайбу небольшим рывком до упора

«Сухарики» при этом освобождаются и их осторожно можно вынуть тонкой магнитной отверткой

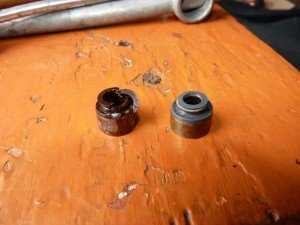

14. Теперь аккуратно вынимаем пружины с шайбой наверху. Раскладываем их на столе в правильном порядке. Вот мы добрались и до колпачков.

15. Круглогубцами вынимаем старые колпачки. Эту процедуру, можно назвать, одной из самых время затратных при замене сальников клапанов.

16. Одеваем новые колпачки, предварительно смазав их моторным маслом, и запрессовываем их до конца подходящей трубкой или шайбой, используя тот же рассухариватель.

17. Далее, вставляем на место пружины и засухариваем

Эта процедура требует большой внимательности и предельной осторожности, лучше и вовсе накрыть двигатель тряпками. После засухаривания клапанов двух цилиндров нужно перевести поршни 2-го и 3-го также в верхнее положение

Далее, действия повторяются.

18. После засухаривания последнего клапана. Наступает время сборки двигателя, делается она в обратном разборке порядке. Ввинчиваем стаканчики, на место ставим валы и ввертываем их в звездочки. Предварительно по меткам установив цепь. Все, что было откручено, прикручиваем. Не лишним будет клапанную крышку отмыть бензином от нагара и масла, кстати периодически от нагара необходимо чистить двигатель. Ставим новые прокладки и закрепляем их на месте. Подсоединяем аккумулятор, который предварительно нужно зарядить, запускаем двигатель, наслаждаемся новыми колпачками и гордимся собою и проделанной работой!

Главная →

Своими руками →

Замена резиновых уплотнений (сальников)

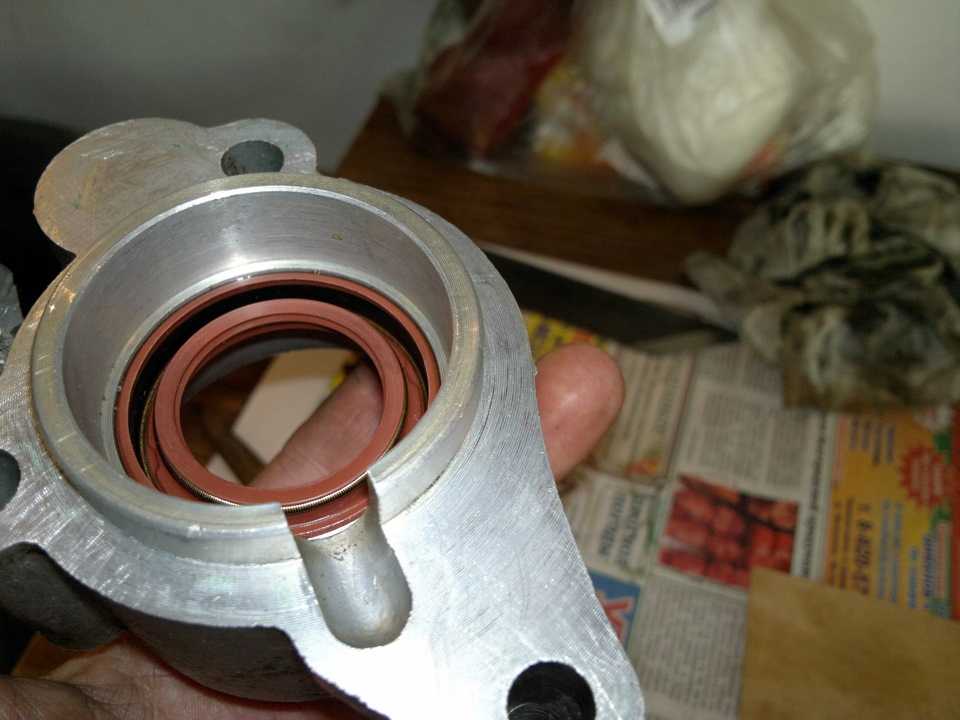

Фиксируем весь агрегат в тисках, начинаем очищать от грязи и мазута. Для этого понадобится чистая ветошь, металлическая щетка, двадцать грамм обычной солярки, чистим всё до алюминиевой основы. Осматриваем внешний вид после очистки, откручиваем рулевые тяги. Сразу можно рассмотреть первый и второй сальник, он находится за уплотнительной крышкой которая расположена с торца обеих сторон рейки. С помощью отвертки и осторожными ударами молотка, чтобы не повредить внутреннюю зеркальную часть рулевого агрегата извлекается сальник.

Затем аналогичным образом снимается второй. После того как извлекли старый, необходимо установить новый и собрать все в обратном порядке.

Когда все собрано, остается залить жидкость в систему рулевой рейки и прокачать.

В дальнейшем необходимо сделать развал и схождение передних колес, это необходимо для равномерного износа резины. Эксплуатация рейки требует постоянного контроля. Чтобы избежать повреждений, необходимо бережно ездить по неровным поверхностям дороги. А также следить за правильным уровнем тормозной жидкости. Каждые десять тысяч километров делать балансировку и рулевая рейка прослужит намного дольше.

Удачной замены!
