Проверка исправности функционирования стартера на автомобиле (in situ)

1.6 Запуск двигателя от вспомогательного источника питания / Honda Civic

Запуск двигателя от вспомогательного источника питания

Использование вспомогательного источника питания поможет произвести запуск двигателя в экстремальной ситуации, однако затем следует выяснить и устранить причину подсадки батареи, наиболее типичными являются:

  1. Проведение неоднократных безуспешных попыток запуска двигателя, либо оставление осветительных приборов включенными на длительное время при заглушенном двигателе;
  2. Нарушение исправности функционирования системы заряда (ослаб или оборван приводной ремень генератора, повреждена соединительная электропроводка, либо неисправен собственно генератор).
  3. Неисправность собственно аккумуляторной батареи (упал уровень электролита, либо вышел срок службы аккумулятора).

При выполнении запуска двигателя от внешнего источника питания следует уделить внимание соблюдению некоторых особых мер предосторожности:

a) Перед тем как подсоединять вспомогательную батарею, удостоверьтесь, что зажигание выключено;
b) Проследите, чтобы все потребители электроэнергии (осветительные и нагревательные приборы, стеклоочистители и т.п.) также были выключены;
c) Наденьте защитные перчатки и очки;
d) Удостоверьтесь, что вспомогательная батарея по своему выходному напряжению соответствует установленной на Вашем автомобиле;
e) Если в качестве вспомогательного источника питания используется батарея, установленная на другом транспортном средстве, проследите, чтобы автомобили НИ В КОЕМ СЛУЧАЕ не соприкасались друг с другом;
f) Удостоверьтесь, что трансмиссия включена на нейтральную передачу (РКПП), либо переведена в положение «Р» (АТ);
g) С подлежащей обслуживанию батареи снимите вентиляционные крышки и прикройте отверстия ветошью.
Подсоедините конец красного провода из специального комплекта к положительной клемме севшей батареи. Второй конец красного провода подсоедините к положительной клемме вспомогательной батареи.

Подключите кабель в указанной последовательности

Один конец черного провода из комплекта подсоедините к отрицательной клемме вспомогательной батареи. Второй конец черного провода подсоедините к надежно заземленной точке на блоке запускаемого двигателя (болт или кронштейн), по возможности подальше от батареи.

Удостоверьтесь, что соединительные провода не соприкасаются с движущимися компонентами в двигательных отсеках обоих автомобилей (крыльчатка вентилятора, приводные ремни и т.п.).

Выполните стандартную процедуру запуска двигателя. Оставьте двигатель работающим на холостых оборотах. Включите фары, обогреватель заднего стекла и вентилятор отопителя, затем отсоедините провода, действуя в порядке, обратном порядку их подсоединения (см. выше). По завершении процедуры выключите лишние потребители электроэнергии.

Включение вспомогательных потребителей электроэнергии производится с целью предотвращения скачков напряжения в момент отсоединения электропроводки.

Как завести Honda Civic

Honda Civic Si 1991 года был ранним горячим хэтчбеком

Honda Civic 5D / ПСЕВДОПОНТОРЕЗ

Дорогой мотор Honda Civic 7 поколение

Honda Civic — Реальная кольцевая тачка !!!

Как самому установить кнопку вместо замка зажигания с алиэкспресс

Если же вы всё-таки задались целью оснастить своего железного коня подобным устройством, пришло время познакомиться с особенностями его монтажа. На данный момент существует несколько способов установки кнопки «старт-стоп». Рассмотрим наиболее распространенный и достаточно простой метод.

Для воплощения данной идеи в жизнь нам потребуется минимальный набор комплектующих элементов с алиэкспресс, куда входит:

  • четырехконтактные реле;
  • соединительные провода;
  • диод;
  • собственно кнопка «старт-стоп».

Как только все составные части найдены, самое время заняться непосредственно монтажом системы

На данном этапе важно придерживаться определенной последовательности действии. Такой подход избавит вас от всевозможных нежелательных сюрпризов, которые в дальнейшем могут вылиться в серьезные проблемы

Алгоритм монтажа предполагает следующие действия:

  • плюсовой вывод АКБ следует подключить к плюсовому контакту реле;
  • разрешающий «+» реле также подключается к АКБ;
  • минусовой вывод монтируется на массу авто;
  • управляющие контакты нагрузочного реле подключаются к 12V;
  • управляющий минусовой вывод подключается к соответствующему выводу кнопки;
  • разрешающий плюсовой сигнал остаётся неподключенным.

Представленная схема установки отличается от всех остальных своей простотой реализации и не должна вызвать затруднений даже у начинающего автолюбителя.

Что входит в комплект поставки, инструменты и расходники

Не будет лишним упомянуть о комплектности рассматриваемого устройства. Ввиду того, что в настоящее время наблюдается изобилие всевозможных аналогов и модификации

данного девайса, важно остановить свой выбор в пользу наиболее приемлемого из них

Нередко случается и так, что в силу своей недостаточной осведомленности, автолюбитель, заказывая кнопку «старт-стоп» на различных торговых площадках, попадается на уловки мошенников или просто недобросовестных продавцов

Именно поэтому, важно знать, какие именно расходники должны входить в комплектацию к данному устройству

Итак, комплектность поставки предполагает наличие:

  1. самой кнопки «старт-стоп»;
  2. управляющего модуля;
  3. соединительных проводов с разъемами.

Тем не менее стандартная комплектация не позволяет собрать рабочую схему данного устройства. Для этого потребуется прикупить еще несколько реле.

Схема подключения

Для подключения устройства к автомобилю необходимо руководствоваться определенной схемой подключения. Предлагаем вашему вниманию одну из таких схем с детальным пояснением работы ключевых элементов.

А вот еще одна схема, быть может в ней будет проще ориентироваться.

Как правильно подключить устройство

В процессе монтажа кнопки крайне важно не допустить ошибку при подключении того или иного узла. Для этого необходимо руководствоваться, указанной выше схемой

Стоит также отметить, что для проведения процедуры монтажа кнопки одной схемы будет недостаточно. В данном случае речь идет о разного рода сопутствующих действиях. Остановимся на них более детально.

Прежде чем реализовывать задуманный проект, придется выполнить некоторые действия, а именно:

  • демонтировать замок зажигания;
  • снять механизм блокировки руля;
  • отсоединить подводные вывода;
  • демонтировать антенну иммобилайзера;
  • установить кнопку в наиболее приемлемое для себя место;
  • подключить подводные провода.

После проведения вышеобозначенных действий следует этап поверки системы на работоспособность. Если следовать, приложенной к устройству, инструкции, подобная процедура не должна вызвать серьезных трудностей.

Видео по подключению кнопки Старт-Стоп

Чтобы воочию ознакомится с монтажом представленного девайса, предлагаем вам просмотреть ролик, посвященный рассматриваемой теме.

В нем вы почерпнете для себя полезную информацию, которая поможет избавить вас от всевозможных неприятностей на всех этапах сборки системы.

Запуск двигателя с помощью дополнительного аккумулятора (добавочной аккумуляторной батареи)

Внимание: номинальное напряжение добавочной аккумуляторной батареи должно быть 12 вольт. Не производите запуск с помощью добавочной аккумуляторной батареи, если вы не уверены в соответствии ее параметров необходимым

1. Выключите все ненужные световые приборы и вспомогательное оборудование и убедитесь, что автомобили не соприкасаются.

2. Если необходимо, снимите все вентиляционные пробки с добавочной и разряженной аккумуляторных батарей. Положите ткань поверх открытых вентиляционных отверстий на аккумуляторных батареях (это помогает снизить опасность взрыва).

3. Если двигатель автомобиля с добавочной аккумуляторной батареей не работает, то запустите его и дайте ему поработать несколько минут. Во время запуска с помощью добавочной аккумуляторной батареи двигатель должен работать в режиме приблизительно 2000 об/мин.

4. Подсоединение кабелей.

I) Выполните соединения кабелей в следующей последовательности

Схема подключения добавочной аккумуляторной батареи седан

 Примечание: во избежание серьезной травмы при выполнении соединений не наклоняйтесь над аккумуляторной батареей и не допускайте случайного прикосновения кабелей или зажимов к чему-либо, кроме соответствующих полюсов аккумуляторной батареи или массы автомобиля.

Схема подключения добавочной аккумуляторной батареи хэчбэк

II) Подсоедините зажим с другого конца отрицательного кабеля добавочной аккумуляторной батареи к жесткой неподвижной, неокрашенной металлической детали двигателя автомобиля с разряженной аккумуляторной батареей.

Внимание: не подсоединяйте кабель рядом с какой-либо деталью, которая может двигаться при проворачивании коленчатого вала двигателя. 5) Запустите двигатель обычным способом

После запуска он должен работать в режиме 2000 об/мин. в течении нескольких минут

5) Запустите двигатель обычным способом. После запуска он должен работать в режиме 2000 об/мин. в течении нескольких минут.

6) Осторожно отсоедините кабели: сначала отрицательный, затем положительный. 7) Осторожно удалите ткани, покрывающие аккумуляторные батареи, так как они могут содержать серную кислоту

7) Осторожно удалите ткани, покрывающие аккумуляторные батареи, так как они могут содержать серную кислоту. 8) Если вентиляционные пробки были сняты, то установите их на свои места

8) Если вентиляционные пробки были сняты, то установите их на свои места.

Установка и подключение кнопки Старт/Стоп с алиэкспресс

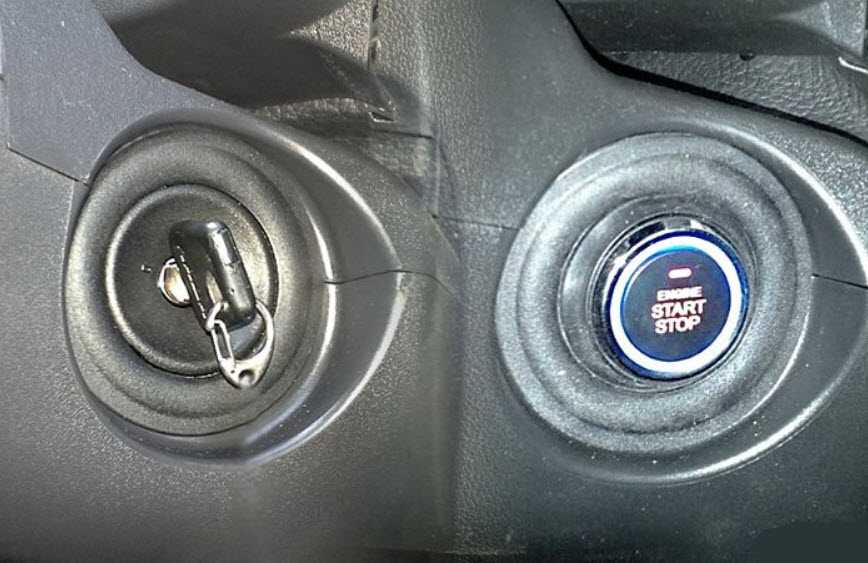

Ни для кого не секрет, что на смену привычной процедуре запуска автомобиля приходят новые, более совершенные способы. Такая тенденция наблюдается повсеместно и по мнению многих ведущих автоаналитиков в скором будущем найдёт своё применение во всех современных автомобилях. Как вы уже догадались, речь в представленной статье пойдёт о так называемой опции «старт-стоп».

Стоит отметить, что на данный момент такая доработка встречается лишь на ограниченном числе автомобилей зарубежных марок, а об отечественном автопроме и говорить не приходится. Тем не менее любой желающий может оснастить свою машину таким девайсом в каждом специализированном автосервисе.

С другой стороны, установку представленного оборудования можно произвести и самому, без привлечения сторонней помощи, взяв на вооружения некоторые правила и рекомендации. Попробуем детально освятить их в представленной статье.

Проблемы безключевой системы запуска авто

Как уже отмечалось ранее, использование подобной системы бывает сопряжено с рядом проблем. Большая часть из них вызывает неудобства лишь при отсутствии определенных навыков использования представленной системы.

Сюда можно отнести:

  • необходимость манипуляций с педалью тормоза;
  • несогласованную работу системы при наличии функции «автозапуск».

Как разблокировать руль

Еще одна немаловажная проблема, с которой нередко сталкиваются автолюбители, оснастившие свою машину подобной системой – разблокировка руля. Конечно же в крайнем случае можно прибегнуть к варварскому способу и избавиться от блокировки с помощью нехитрых манипуляций монтажкой и иного инструмента.

Решить эту проблему можно следующим образом:

  1. Первый вариант предполагает сделать дубликат ключа зажигания, отпилить верхнюю часть, а отрезок вставить в замок и повернуть ключ в положение 2, что значит руль разблокирован.
  2. Второй способ подразумевает под собой полный демонтаж замка зажигания, кстати, в получившееся отверстие можно будет вмонтировать саму кнопку старт-стоп.

Но, все же куда проще воспользоваться услугами профессионалов. Дело в том, что деблокировать руль самостоятельно удаётся не всегда, ввиду особенностей конкретного автомобиля. Поэтому в данном случае лучше всего обратиться к специалистам.

Как обойти штатный иммобилайзер

При установке кнопки «старт-стоп» может возникнуть еще одна проблема – обход штатного иммобилайзера. При наличии подобной загвоздки, как правило, прибегают к использованию специальных обходчиков.

Наиболее распространенные среди них представлены следующими фирмами:

Кнопка бесключевого запуска двигателя

Вполне очевидно, что кнопка стартера в автомобиле повышает удобство эксплуатации транспортного средства. Варианты штатного исполнения предполагают обязательную комбинацию такой кнопки Push-Start с возможностью бесключевого доступа Key-Less-Go. Такое сочетание позволяет избавить владельца от необходимости использовать привычный ключ зажигания, заменив его так называемым электронным ключом.

Не вдаваясь в подробности, электронный ключ является меткой, по которой владелец опознается противоугонными и другими системами автомобиля после приближения к транспортному средству на определенное расстояние. Что касается кнопки запуска ДВС, она будет работать только в случае нахождения электронного ключа в салоне автомобиля.

На практике это выглядит так:

  • обладатель электронного ключа приближается к автомобилю;
  • на определенном расстоянии системы авто опознают владельца, обмениваясь сигналами с электронным ключом-меткой;
  • затем хозяин нажимает кнопку на электронном ключе или просто приближается вплотную к автомобилю;
  • после этого происходит разблокировка замков дверей;
  • водитель садится в кресло и нажимает кнопку запуска двигателя;

Получается, электронный ключ используется владельцем только для принудительного открытия и закрытия дверей автомобиля. Все остальные действия система бесключевого доступа и запуска осуществляет в автоматическом режиме. Теперь поговорим о самостоятельной установке кнопки Start-Stop Engine.

Настройка или программирование запуска двигателя по температуре StarLine C9.

Как включать и отключать режим авто прогрева мы научились, теперь нужно настроить заданную температуру пуска.

У сигнализации StarLine С9 имеется возможность запуска двигателя по температуре: -5, -10, -18, -25 градусов цельсия.

Для этого требуется как я уже писал найти сервисную кнопку Valet программирование будет осуществляться с помощью нее.

1) При выключенном зажигании нажмите сервисную кнопку VALET 6 раз.

2) Включите зажигание. Последуют 6 сигналов сирены, индицирующих вход в режим программирования.

3) Нажимайте сервисную кнопкуVALET для продвижения пофункциям от 1 до 15. Нам в данном случае нужно нажать 4 раза и дождаться 4 тырех коротких гудков сирены. Каждое нажатие сервисной кнопки выбирает очередную по номеру функцию. Номер выбранной функции отображается вспышками светодиода и сигналами сирены. Расшифровка сигналов сирены и вспышек приведена внизу в таблице ниже.

4) В течение 10 секунд нажмите одну из кнопок брелка в зависимости от желаемого состояния программируемойфункции. Кнопкой 1 выбирается два варианта функции в зависимости от вида нажатия на кнопку — короткое или сначала длительное затем короткое. В подтверждение последуют 1, 2, 3 или 4 звуковых сигнала сирены и брелка. Номер программируемой функции и запрограммированное состояние отобразятся на дисплее брелка.

(К примеру если нужно чтобы двигатель пускался при температуре — 18 нужно просто нажать на Кнопку 3 брелка )

5) Для выхода из режима программирования выключите зажигание или дождитесь автоматического выхода системы. В подтверждение последуют 5 вспышек габаритов и мелодичный сигнал брелка.

Если у вас не получилось и вы запрограммировали что-то не верно и не знаете какие теперь настройки установлены, то есть возможность сбросить все на заводские настройки:

Самостоятельная установка кнопки запуска мотора

Для лучшего понимания вопроса необходимо поверхностно рассмотреть стандартный процесс запуска двигателя на автомобилях, которые с завода оборудованы простым замком зажигания. В таких авто силовые провода от стартера подключены к контактной группе замка зажигания. После поворота ключа в замке контакты замыкаются. Данное решение встречается на старых моделях автомобилей. Дело в том, что через контакты проходит большой ток, что приводит к быстрому перегоранию.

По этой причине более современные версии получили отдельное реле. Задачей такого реле является принятие всей нагрузки на себя и замыкание контактов после поворота ключа в замке зажигания. Способность реле справляться с высокой нагрузкой, а также простота замены данного элемента в случае его выхода последнего из строя позволяет говорить о надежности системы. В результате срок службы контактной группы значительно увеличился.

Для подключения кнопки запуска двигателя необходимо точно определить, какие контакты отвечают за замыкание питания на стартер, что позволяет с кнопки прокрутить коленвал стартером и завести двигатель, а также остановить силовой агрегат путем размыкания контактов. Указанные контакты подключаются к кнопке запуска мотора или другим элементам (зависимо от схемы инсталляции), позволяя полностью обходиться без ключа в замке зажигания.

  1. Для подключения необходимо снять декоративные и защитные элементы на рулевой колонке, чтобы получить доступ к проводке. Конечной целью является разъем, расположенный с тыльной стороны контактной группы замка зажигания. Указанный разъем необходимо отсоединить путем отщелкивания специальных фиксаторов. На машинах без реле понадобится найти в контактной группе силовые провода, которые напрямую подключаются к контактам стартера. Для точной проверки можно включить зажигание в замке при помощи ключа, после чего замкнуть найденные провода (зачастую, это два провода с самым большим сечением). Начало работы стартера после замыкания проводов укажет на то, что контакты выбраны правильно.
  2. Следующим шагом становится подключение самой кнопки «старт-стоп». Для начала необходимо выбрать место установки кнопки на торпедо или в другом подходящем месте, после чего подключить к ней нужные силовые провода из контактной группы замка зажигания. На машинах с реле к кнопке стартера подключаются провода, которые подают напряжение на реле. Для точного определения можно воспользоваться мультиметром, на котором выставляется режим омметра для замеров сопротивления. Сначала тестером проверяются провода от стартера к корпусу авто, в результате чего определяется «минус».
