Ошибка p0325: неисправность цепи датчика детонации

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

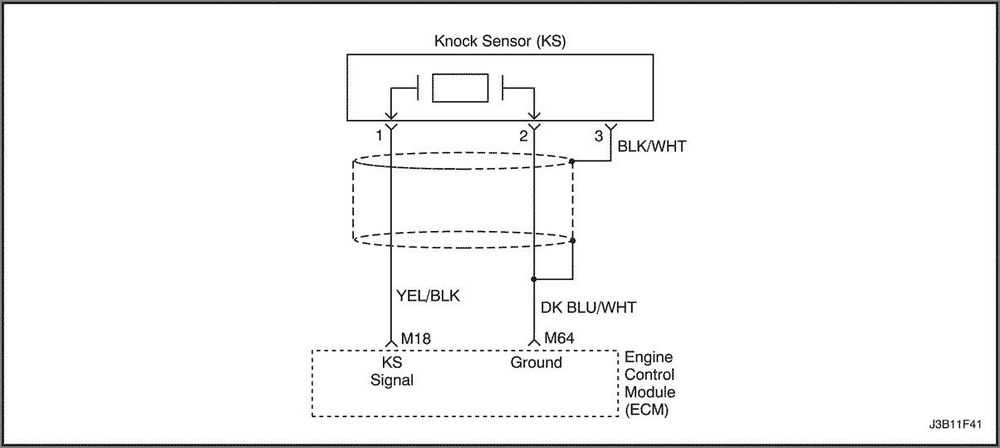

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).

Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).

Сканер Scan Tool Pro, благодаря 32-х разрядному чипу, а не 8-ми, как у аналогов, позволит не просто считать и сбросить ошибки, а смотреть за показателями датчиков и корректировать параметры работы двигателя. Также это устройство пригодится при проверке работы коробки передач, трансмиссии или вспомогательных систем ABS, ESP и т.д. на отечественных, азиатских, европейских и даже американских авто.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Как исправить

Детонация топлива, то есть, его самопроизвольное воспламенение, может в конечном итоге привести к разрушению двигателя

Поэтому важно, чтобы датчик работал корректно. Для этого настоятельно рекомендуется устранить ошибку P0325 в кратчайшие сроки

Существует несколько эффективных решений данной проблемы:

Тщательно очистить контакты или выполнить замену поврежденной проводки (в зависимости от актуальной причины ошибки).
Заменить или отремонтировать проводку на участке от датчика детонации до блока управления мотором.

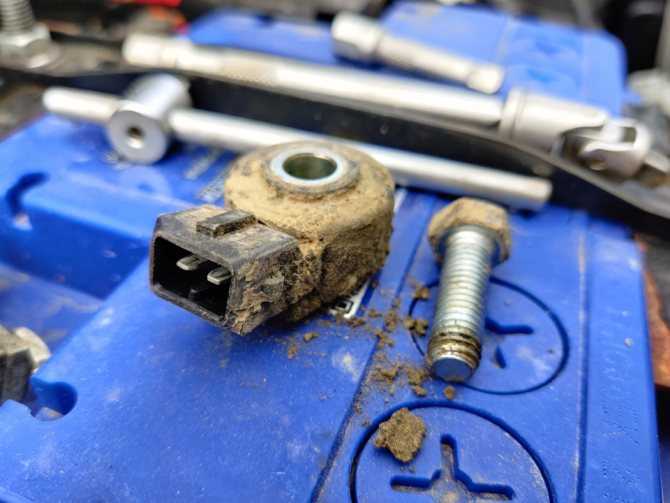

Заменить поврежденный датчик детонации, так как этот элемент не является ремонтопригодным.
Обновить программное обеспечение блока управления или заменить это устройство.

Ошибка P0325 носит название Knock Sensor 1 Circuit Malfunction, то есть, «неисправность в цепи датчика детонации». Для ее точной диагностики применяется специальный прибор ― мультиметр. Путей решения сложившейся проблемы несколько, в зависимости от конкретной причины. Обычно, в этих целях очищают контакты, меняют проводку между датчиком и блоком управления, либо меняют датчик или блок управления, в зависимости от того, какое из устройств демонстрирует некорректную работу.

Проверка ДД самостоятельно

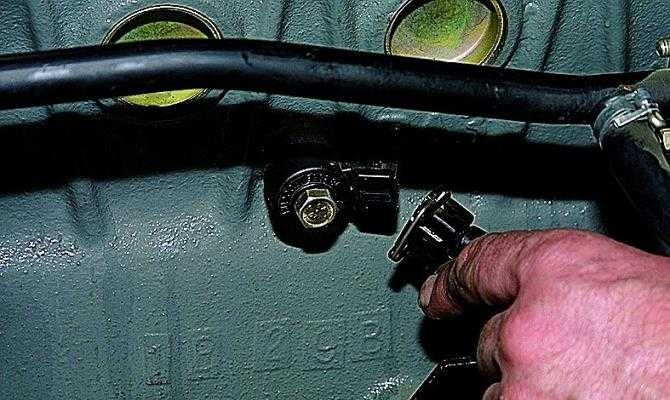

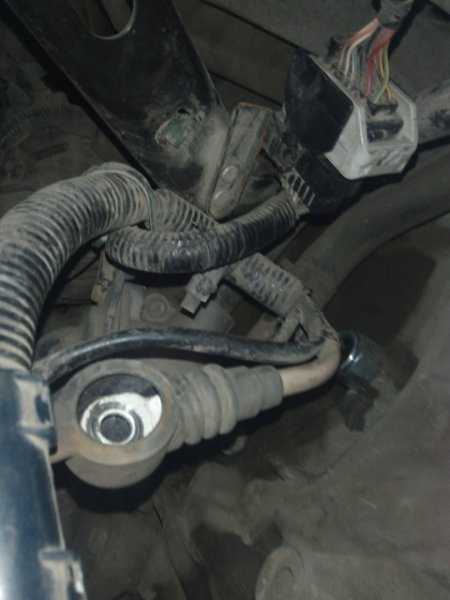

Датчик детонации расположен в промежутке между 2 и 3 цилиндрами со стороны радиатора прямо на блоке движки. Проверка датчика детонации дело простое, особенно, если вы хоть раз заглядывали под капот четырнадцатой.

Замена датчика детонации ваз 2114

Ключ-торец на 13 для одноконтактного ДД (резонансного) и на 22 для двухконтактного ДД (широкополосного)
Простая отвертка
Мультиметр

Как проверить датчик детонации

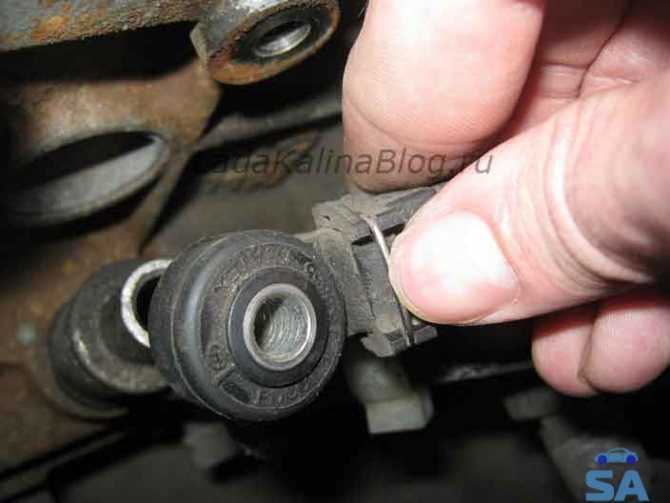

Первое, что надо сделать, это снять ДД. Одноконтактный снять проще: зажигание не трагаем, отключите его и выкрутите датчик из движки. Двуконтактный сложнее: зажигание так же не трогаем, но еще и минус с аккумулятора снять нужно. Затем, убрать провода колодки, выкрутить крепление ДД и вынуть его.

Второе, перевели мультиметр на вольтметр и выставили предел 200 Мв. Подключили к ДД и аккуратненько дубасим по нему какой-нибудь железкой (той же отверткой). При ударе напряжение должно скакануть, если скачка нет, датчик умер, идем в магазин на шопинг.

Когда подключается двуконтактный ДД, то его выводы цепляются к мультиметру, когда одноконтактный – цепляется один контакт и его корпус.

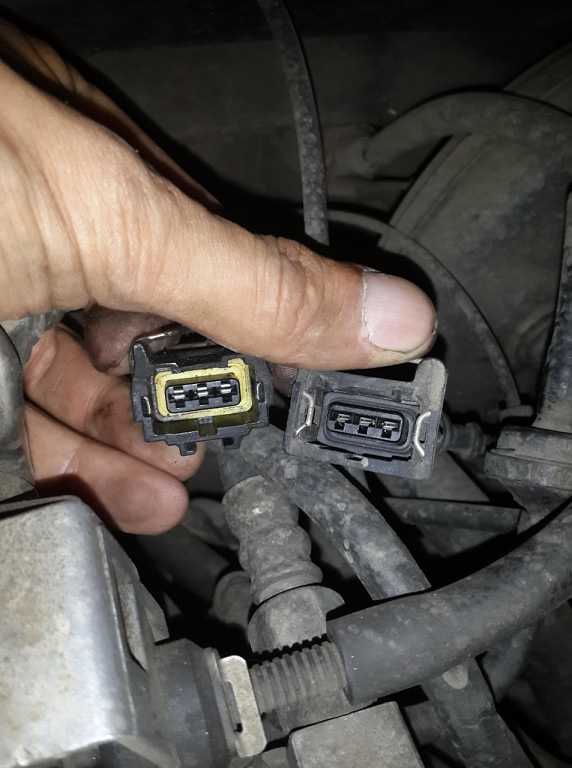

Третье, смотрим проводку, как уже было сказано, чаще всего дело в иней, в обрыве контактов.

Простой план, как проверить датчик детонации у себя в гараже с наличием правильно выращенных рук.

Мнения сходятся, что не рабочий ДД не стоит менять на аналог с завода. Покупать будете кота в мешке с шансами 1 к 10, что возьмете рабочий. Для четырнадцатой прекрасно подойдет ДД от 406 движки на Волгу или универсальный импортныйBosch.

Диагностика и решение проблем

Начните диагностику с визуального осмотра всех связанных с системой жгутов проводов и разъемов. Осмотрите электрические цепи, датчики и разъемы, загрязненные моторным маслом, охлаждающей жидкостью или жидкостью для гидроусилителя руля.

Тест датчика

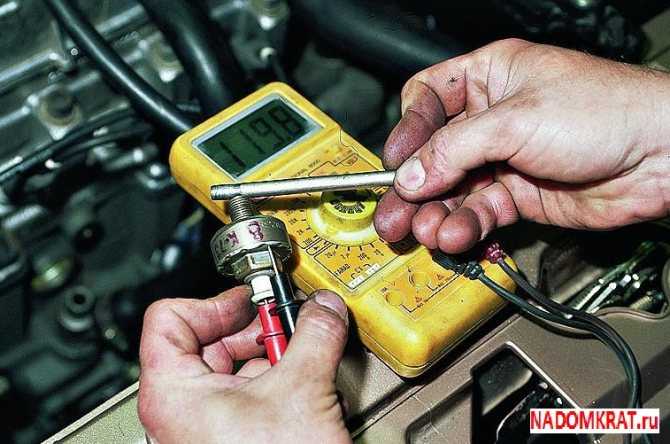

Чтобы проверить датчик детонации старого образца, подключите мультиметр, настроенный на переменное напряжение, между проводом выходного сигнала датчика и заземлением. Постучите по двигателю рядом с датчиком. Вы должны увидеть значение переменного напряжения на цифровом мультиметре. В противном случае датчик неисправен и его необходимо заменить.

Для проверки датчика резонансного типа, точно так же подключаем цифровой мультиметр. Но вместо того, чтобы постучать по блоку двигателя. Необходимо снять реле топливного насоса, чтобы предотвратить запуск двигателя.

Проверните двигатель, включите передачу и держите ногу на тормозе. Как только автомобилю начинает не хватать топлива, он начнет постукивать и глохнуть. После чего вы должны увидеть выходное напряжение переменного тока. В противном случае датчик детонации неисправен и его необходимо заменить.

Проверка электрических цепей

Если датчик детонации работает нормально, но код P0325 все еще горит, вам необходимо проверить цепь датчика. Используя цифровой мультиметр, настроенный на сопротивление, подключите одну сторону измерителя к стороне жгута проводов разъема датчика. А другую к входному контакту датчика детонации на PCM. Так мы проверим целостность цепи между датчиком и PCM.

Теперь необходимо проверить заземление. Датчики детонации старого образца заземляются через сам датчик, а датчики нового типа обычно имеют отдельную цепь заземления. Подключите красный провод мультиметра к положительной клемме аккумулятора, а черный провод к массе. Вы должны увидеть значение около 12 вольт, указывающее на хорошее заземление. В противном случае необходимо искать неисправность цепи.

Диагностика и решение проблем

Тест датчика

Проверка электрических цепей

Если датчик детонации работает нормально, но код P0326 все еще горит, вам необходимо проверить цепь датчика. Используя цифровой мультиметр, настроенный на сопротивление, подключите одну сторону измерителя к стороне жгута проводов разъема датчика. А другую к входному контакту датчика детонации на PCM. Так мы проверим целостность цепи между датчиком и PCM.

Назначение и место расположения датчика детонации

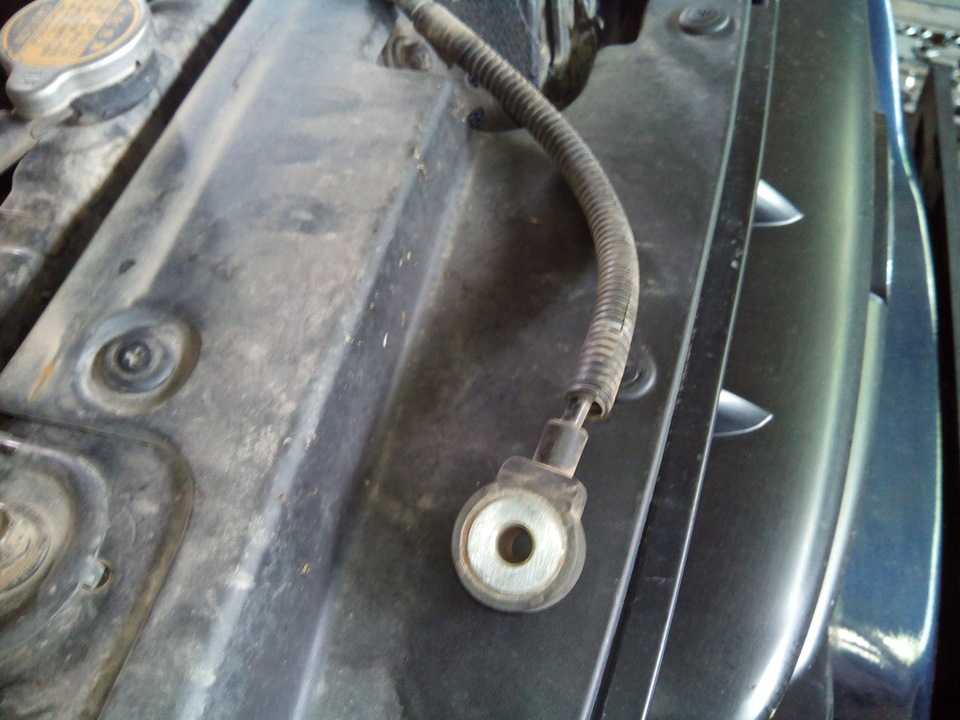

Датчик детонации (ДД) — это прибор, который устанавливают на внешней стороне стенки блока цилиндров для контроля появления аномальных вибраций, вызванных детонацией в двигателе, то есть взрывным самовоспламенением в камере сгорания рабочей смеси. ДД вырабатывает сигнал переменного тока, амплитуда и частота напряжения которого находятся в зависимости от параметров вибрации блока цилиндров.

Фото датчика детонации Приоры

Каждому уровню интенсивности и частоты колебаний стенок двигателя соответствует свой сигнал. Контроллер управления работой двигателя постоянно анализирует получаемые от ДД данные. При появлении детонации в цилиндрах амплитуда вибраций соответствующей частоты возрастает, и ДД генерирует сигнал, обработав который контроллер производит корректировку угла опережения зажигания, делая его более поздним, что приводит к подавлению детонирования рабочей смеси.

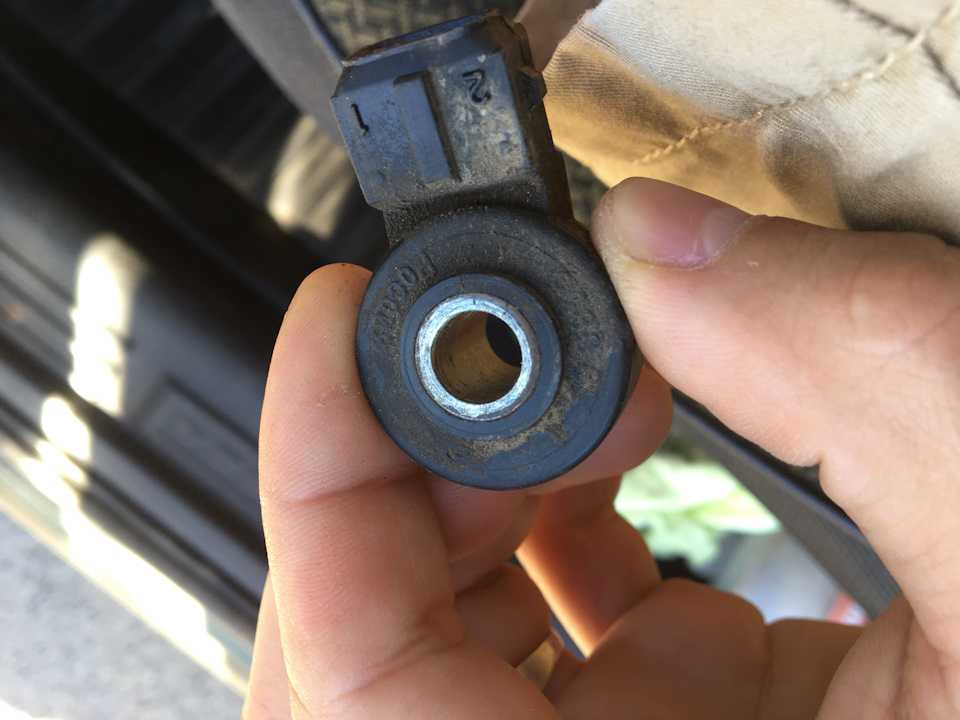

ДД Приоры состоит из шайбообразного пластикового корпуса, у которого по центру предусмотрено отверстие под болт с головкой на 13, а сбоку имеется двухконтактный разъем для подключения проводов от контроллера. Внутри корпуса размещена главная деталь ДД — чувствительный пьезокерамический дисковый элемент, который, собственно, и вырабатывает напряжение (сигнал) при воздействии на него вибрации.

ДД Приоры установлен на блоке цилиндров, а именно: на его передней стенке под впускным модулем, рядом и немного выше гнезда щупа для контроля уровня масла в моторе. Сверху со стороны капота его не видно. Увидеть его можно только снизу, например, из ямы, когда снята нижняя защита двигателя.

Проверка ДД самостоятельно

Замена датчика детонации ваз 2114

Ключ-торец на 13 для одноконтактного ДД (резонансного) и на 22 для двухконтактного ДД (широкополосного)
Простая отвертка
Мультиметр

Как проверить датчик детонации

Третье, смотрим проводку, как уже было сказано, чаще всего дело в иней, в обрыве контактов.

Простой план, как проверить датчик детонации у себя в гараже с наличием правильно выращенных рук.

При каких условиях диагностируется

Для максимально точной диагностики ошибки P0325 необходимо соблюдать ряд условий.

В первую очередь, следует исключить вероятность ложного срабатывания. При помощи диагностического сканера сбросить ошибку и выполнить пробную поездку. При повторном появлении кода ошибки P0325 перейти к следующему шагу.
Выполнить проверку работоспособности ДД (датчика детонации). Для этих целей применяется мультиметр, который определяет уровень напряжения датчика под давлением. Затем проверяется цепь электронного блока управления на наличие разрывов.
В случае отсутствия мультиметра проверку можно выполнить механическим способом. Он очень прост. Для этого необходимо на холостых оборотах автомобиля слегка ударить по двигателю как можно ближе к месту размещения датчика детонации. В случае исправности данного устройства автоматически изменится угол зажигания и обороты снизятся.
Протестировать работоспособность модуля управления двигателем, обратившись в дилерский сервисный центр.

Как проверить датчик детонации ВАЗ 2114—2115

Подготовьте торцовый на «13» или «22» (в зависимости от типа датчика).
Мультиметр или вольтметр.
Отвертку.

Снимите датчик с блока двигателя.
Включите вольтметр или мультиметр в режим работы с пределом 200 Мв.
Подключите электроды мультиметра к выводам датчика детонации, затем при помощи отвертки постучите по корпусу детали.
Во время постукивания наблюдайте за изменениями на табло прибора, в зависимости от силы ударов и частоты, показания вольтметра должны меняться. Если показания у вашего датчика детонации не меняются — он неисправен, и его необходимо заменить.

ВАЗовские датчики детонации бывают двух типов:

Резонансные (выполненные в форме бочонка).
Широкополосные (выполненные в форме таблетки).

Эти датчики совершенно разные, поэтому перед тем как купить датчик детонации на ВАЗ 2114 или 2115 проверьте какой из них у вас установлен.

Особенности диагностики

Диагностика начинается с проверки того факта, что ошибка не является результатом ложного срабатывания системы. Такое иногда случается, и после возникновения этой проблемы никаких реальных неполадок со стороны мотора, топливной системы и датчика детонации нет.

Провести такую диагностику достаточно просто. Для этого сначала стирается из памяти код ошибка согласно инструкции, предусмотренной для каждого автомобиля. Соответствующие рекомендации можно найти в руководстве по эксплуатации.

Сбросив ошибку, водитель выполняет тестовый заезд. При этом нужно создать все условия, описанные выше, при которых вылезает такой код в ЭБУ. Прогрейте мотор, поднимите обороты до нужного уровня.

Если ошибка вылезла снова, значит, есть какая-то проблема, провоцирующий фактор.

Дальнейшая диагностика предусматривает выполнение таких обязательных мероприятий.

Выключите зажигание на автомобиле. Найдите блок ЭБУ и провод, который идёт на датчик детонации. Их нужно разъединить на некоторое время.
Возьмите мультиметр. Подойдёт самый обычный, для гаражного использования. Не обязательно покупать дорогую модель. С помощью контрольно-измерительного прибора провода, соединяющие управляющий блок и контроллер, проверяются на предмет целостности. Эта процедура называется прозвонкой.
Теперь проверьте, насколько качественно и плотно соединены между собой провода датчика и ЭБУ. Если вы видите следы коррозии или окислов, требуется их зачистить. Сделать это можно мелкозернистой наждачкой. Только убедитесь, что питание автомобиля отключено

Для этого достаточно отключить минусовую клемму от аккумуляторной батареи.
Если с проводами всё хорошо, следов повреждения нет, контакты в целостности, тогда проверяется ещё и момент затяжки на посадочном месте контроллера детонации.
Крайне важно при замене или установке закручивать датчик в соответствии с рекомендациями производителя. Делать это следует не руками или обычными ключами, а динамометрическим ключом

Важно соблюдать определённый регламентированный момент затяжки.
Часто случается так, что датчик просто не до конца затянут. При чрезмерной затяжке возникает механическое повреждение, и контроллер приходится полностью менять.
Для каждого конкретного автомобиля предусмотрены свои рекомендации по используемому моменту затяжки. Но в среднем это от 20 до 25 Нм применительно к машинам легкового типа.

Если же проблема наблюдается со стороны электронного блока управления, самостоятельно влезать в мозги автомобиля, пытаться там что-то найти или исправить, настоятельно не рекомендуется. Это сложная процедура, требующая специальных навыков, знаний, оборудования и программного обеспечения.

Исключив все возможные проблемы в рамках самостоятельной диагностики, и оставив только ЭБУ единственным подозреваемым, рекомендуется обратиться к профильным специалистам. А ещё лучше к официальному дилеру, имеющему опыт работы с конкретными ЭБУ определённых марок и моделей автомобилей.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0326 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

Chevrolet (Шевроле Кобальт, Малибу, Тахо, Трейлблейзер)
Citroen (Ситроен С5)
Ford
Honda
Hyundai (Хендай Акцент, Санта фе, Солярис, Элантра)
Kia (Киа Рио, Сид, Соренто, Соул, Спортейдж, Церато)
Mercedes (Мерседес w212)
Opel
Peugeot (Пежо 307, 407)
Volkswagen
ВАЗ 2112, 2113, 2114, 2115
Лада Калина, Приора
ТагАЗ Акцент

С кодом неисправности Р0326 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0011, P0133, P0332, P0420, P0722, P0743, P1529.

Как исправить

Существует несколько эффективных решений данной проблемы:

Тщательно очистить контакты или выполнить замену поврежденной проводки (в зависимости от актуальной причины ошибки).
Заменить или отремонтировать проводку на участке от датчика детонации до блока управления мотором.
Заменить поврежденный датчик детонации, так как этот элемент не является ремонтопригодным.
Обновить программное обеспечение блока управления или заменить это устройство.

Как исправить ошибку P0325

Перед тем как приступать к устранения ошибки P0325, нужно убедиться, что она действительно имеется в двигателе автомобиля. Для этого предварительно проводится повторная ее диагностика. То есть, необходимо при помощи диагностического сканера сбросить ошибку, а далее создать условия для формирования данной ошибки. Если она загорается вновь, то приступают к поиску проблемы, которая ее вызывает.

Первым делом рекомендуется проверить датчик детонации. Это можно сделать двумя способами:

Мультиметром. Необходимо измерить напряжение датчика при давлении на него. Также следует убедиться, что нет обрыва в цепи от датчика до ЭБУ, для этого цепь “прозванивается”.
Механически. Данный способ заключается в том, что при работе двигателя автомобиля на холостых оборотах нужно удалить по двигателю около датчика, чтобы возникли вибрации. В случае, если датчик детонации работает исправно, ЭБУ изменит угол зажигания, что приведет к падению оборотов двигателя.

Обратите внимание: Механический метод проверки датчика детонации актуален не для всех моделей датчиков и ЭБУ. Обязательно стоит проверить, нет ли окислов на контактах датчика или разъемах “фишки” проводки, через которую идет соединение

Обязательно стоит проверить, нет ли окислов на контактах датчика или разъемах “фишки” проводки, через которую идет соединение.

Если нет возможности проверить работу датчика детонации, либо в ходе проверки удалось установить, что он неисправен, решением проблемы станет его замена. Датчик не пригоден к ремонту.

Стоит отметить, что ошибку P0325 можно отнести к категории ошибок средней опасности

Эксплуатировать автомобиль с такой ошибкой можно, но важно понимать, что если в двигателе возникнет детонация, то электронный блок управления не сможет на это отреагировать, когда не имеет данных с датчика, а это может привести к серьезным последствиям для мотора. Поэтому рекомендуется исправить данную ошибку в кратчайшие сроки, если она возникла

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0325 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

Acura
Chery (Чери Амулет)
Chevrolet (Шевроле Авео, S10)
Chrysler
Citroen (Ситроен С3, С4)
Daihatsu
Dodge (Додж Магнум)
Ford (Форд Мондео, Фокус)
Honda (Хонда Аккорд, Одиссей, Пилот, СРВ, Фит, Цивик, Элемент)
Hyundai (Хендай Акцент, Санта фе, Соната, Элантра)
Infiniti (Инфинити i30)
Jeep
Kia (Киа Каренс, Маджентис, Соренто, Спектра, Спортейдж)
Lexus (Лексус gs300, rx300)
Mazda
Mitsubishi (Митсубиси Галант, Лансер)
Nissan (Ниссан Блюберд Силфи, Квест, Патфайндер, Санни, Серена, Цефиро)
Opel (Опель Астра, Вектра, Зафира)
Peugeot (Пежо 207, 308)
Renault (Рено Логан, Сандеро)
Saab
Subaru (Субару Импреза, Легаси)
Toyota (Тойота Авенсис, Камри, Королла)
ВАЗ 2109, 2110, 2112, 2114, 2115
Лада Калина, Ларгус

С кодом неисправности Р0325 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0105, P0130, P0136, P0171, P0302, P0305, P0327, P0330, P0440, P0446, P0500, P0600, P0688, P1400, P1443, P1605, P1705, B1001, C0265, C2100, U1000, U140E.

Что означает код P0327?

Датчик детонации (ДД) установлен в двигателе и используется для обнаружения детонации.

Когда возникает детонация, датчик выдает сигнал напряжения, который отправляется в блок управления двигателя (ЭБУ). ЭБУ замедляет момент зажигания, чтобы защитить двигатель.

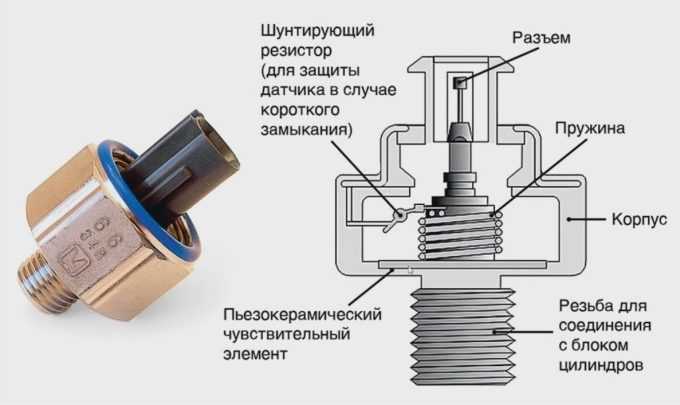

Внутри датчик детонации представляет собой пьезоэлектрический кристалл. Этот кристалл используется для создания переменного напряжения при вибрации.

Датчик детонации представляет собой преобразователь, который является устройством, преобразующим изменения физической величины в электрический сигнал. Другими словами, ДД не получает эталонное напряжение от ЭБУ — он создает свое собственное.

Существует два основных вида датчиков детонации. Первый — использовался в старых автомобилях и второй — резонансный датчик, используемый в современных автомобилях.

P0327 обозначает низкий уровень сигнала датчика детонации. Это значит, что контроллер обнаружил проблему с ДД или его цепью. Некоторые автомобили могут быть оснащены двумя датчиками детонации. Ошибка P0327 относится к датчику на блоке 1 (сторона двигателя, где расположен цилиндр № 1).

Как проверить датчик детонации ВАЗ 2114—2115 в домашних условиях?

Начну сегодняшнюю статью с рассказа о том, что такое датчик детонации (ДД) и для чего он нужен двигателю автомобиля. Этот датчик необходим, как это уже понятно из названия, для того чтобы следить за детонацией в двигателе, а также стуках, которые свидетельствуют о неисправностях.

Каждый стук заставляет датчик производить импульс с определенного напряжения. После этого импульс идет на контроллер, который производит последующую обработку. Контроллер регулирует угол опережения зажигания зависимо от величины полученного импульса, весь процесс занимает считанные доли секунд, поэтому чаще всего мы просто не можем ничего ощутить.

ДД относится к той категории автомобильных датчиков, которые выходят из строя очень редко, за что ему и его создателям — ОГРОМНОЕ водительское СПАСИБО! ?

Где находится датчик детонации?

Датчик детонации ВАЗ 2114—2115 расположен между вторым и третьим цилиндром на блоке двигателя, он может быть одно- или двухконтактным.

Датчик детонации Приора

Датчик детонации — это устройство, которое определяет уровни детонации процессов двигателя внутреннего сгорания. Установочным местом такого устройства считается блок цилиндра. Содержание его делает всевозможным получение большой мощности, а также достижение хороших показателей экономичности топлива без причинённого ущерба двигателю.

Процесс детонации является главным пороком двигателя внутреннего сгорания, так как сила имеется немалая и не обращать внимания на нее не получится. Среди нескольких разных устройств, которые применяются в качестве оптимизаций работы, датчик детонации используют для предупреждений детонационных горений топлива. Детонация топлива может контролироваться благодаря главному показателю – проявление высоких и звонких металлических звуков, которые по показателям временами принимаются за цокающие звуки цилиндро-поршневой группы. Сила кого процесса достаточна велика, при неисправных системах предупреждения детонации двигатель начинает выходить из строя.
