Двигатель ЗМЗ-405 «Евро-3» и его особенности

Есть несколько особенностей данного силового агрегата:

• Прокладка головки блока — двухслойная, металлическая. Она устанавливается вместо старой, безасбестовой с металлической гибкой окантовкой. В новой прокладке присутствуют специальные пружинящие элементы. Они обеспечивают наилучшее уплотнение стыка головки и блока, препятствуют утечке газов и улучшают процесс охлаждения. Кроме того, новая прокладка имеет толщину всего 0,5 миллиметра. Это в три раза меньше старой.
• Система электронного дросселя на этом двигателе позволила упразднить регулятор холостого хода. Кроме того, такая доработка упростила дроссельный узел. Теперь в нем отсутствует датчик положения заслонки.
• Приводной ремень вспомогательных агрегатов удлинился на несколько сантиметров. Теперь на нем установлен самонатяжной ролик. Производитель обещает пробег около 140 тысяч километров.

Особенности маркировки ДВС ЗМЗ-409

Все силовые агрегаты, устанавливаемые на легковые автомобили имеют специальную маркировку, закодированную информацию о двигателе — VIN код. Зная порядок маркировки и значение символов можно узнать всю информацию об автомобиле, начиная от года выпуска до комплектации любой модели и марки автомобильного двигателя.

Маркировка силового устройства, идентификационного кода ВИН наносится на площадку, расположенную с обратной поверхности БЦ. Она находится над бобышками, предназначенными для крепления левой, передней опоры ДВС.

Между частями обозначения, имеющими конкретное назначение, ставится знак звёздочка, разделяющая составные части идентификационного кода. Над обозначением номера мотора, указывается номер БЦ. Надпись выполняется ударным методом или самоклеящейся наклейкой. На крышку клапанов, наносится самоклеящаяся наклейка с перечислением комплектации двигателя.

Точная формула кодировки:

• первая составляющая часть имеет шесть символов, в ней кодируется модель ДВС, в ней указывается пять цифр и обязательно ноль, в начале и конце звёздочки;
• следующая составная часть имеет восемь символов, в которых закодирована маркировка ДВС, между всеми составными частями наносится звёздочка;
• далее идёт латинская буква, означающая год выпуска, так например буква D обозначает 2013 год выпуска, а K — 2019 год;
• следующая часть кода, означает завод на котором изготавливался двигатель;
• дальше порядковый номер мотора;

В конце маркировки стоит звёздочка, документацию обозначений составных частей можно найти в интернете, на специальных сайтах.

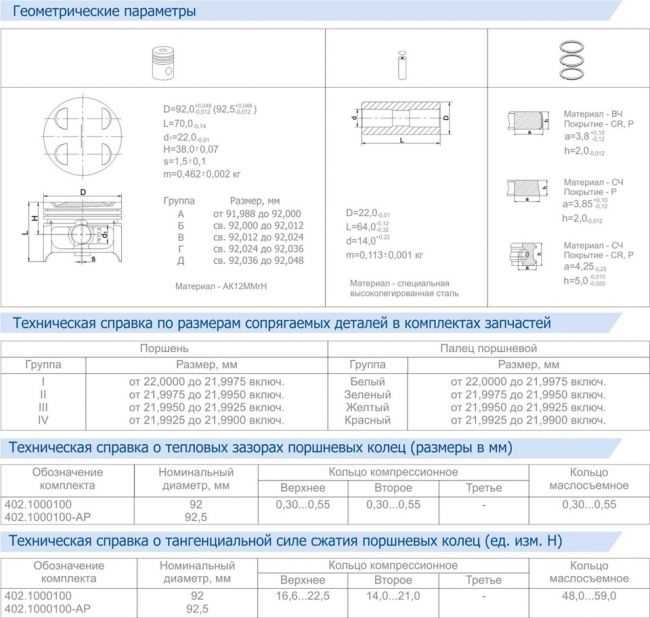

Параметры шатунно-поршневой группы двигателей ЗМЗ, УМЗ

Параметры шатунно-поршневой группы двигателей ЗМЗ, УМЗРазмеры и маркировка по группам цилиндров, поршневой, шатунов, пальцев. Допуски и т.д. Может пригодится кому нибудь при ремонте и покупке запчастей.

Для моторов ЗМЗ 402, 24Д. Так же для УМЗ 417 все размеры, кроме наружных для гильз

Для моторов ЗМЗ 406

Для моторов ЗМЗ 405

В ЗМЗ 409 почти все размеры те же, за исключением выемки (лужа), она поглубже чем в 405, для компенсации степени сжатия, размер h увеличивается на поршнях 409. Так же компрессионная высотка у 409х H=34мм, против 38мм у 405

Для моторов УМЗ 421 евро-0

Для моторов 4216 Евро-3 выемка меньше, 5,5см3 против 12см3 Евро-0. для повышения степени сжатия. Размер h уменьшается на поршнях Евро-3.

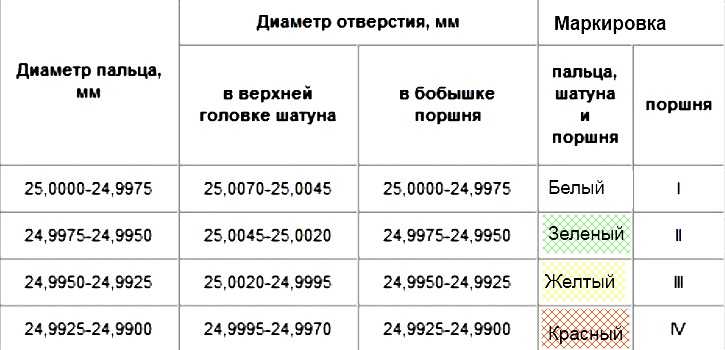

ПАРАМЕТРЫ ПО ШАТУНАМШатуны ЗМЗ 402 межцентровое расстояние головок L=168ммШатуны УМЗ 421 межцентровое расстояние головок L=175мм

Комментарии 167

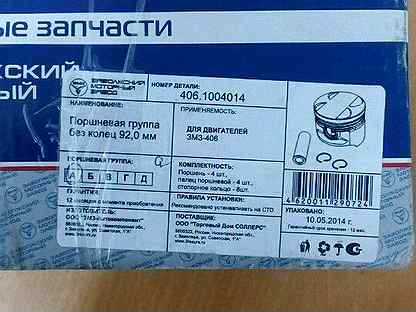

Добрый день! Вчера оплатил заказанные поршни, бегом отвез их расточнику и только сегодня обратил внимание, что поршня на коробке нарисованы «втыковые», т.е. без лунок под клапана

Поршни Евро 3, 96,0, группа Д, завод ЗЗА, Заволжзкий завод автокомпонентов. Я что, купил что-то не то?

Если модель указана на коробке какая должна быть, то все должно быть ок. Рисунки часто унифицированны. То есть не всегда то что внутри. Смотрите описание

Сегодня измерил : размер а=3.2мм для змз405 евро0-2.

Хорошо что разобрался

Ага, обскакал все магазины в округе и на рынок сгонял, там всех кто работал задрал.Короче почувствовал себя героем передачи «How it’s made»

Извините, но вы случайно не знаете о геометрических размерах гильз 405 и 406 моторов? Не получается найти

Понятно, жаль. Просто интересно подошла бы гильза от 406 на 405 или 409 или 409 про. Хотя наверно нет. Было бы здорово иметь такой более технологичный (409 про) двигатель, но с объемом 2,3.

В чем бОльшая технологичность ЗМЗ про по отношению к 406?

В кастрировании двух опор распредвалов (5=>3) и, как следствие ускорившийся износ пастелей и шеек?Причём применение более прочного сплава(чем ак9ч у 406) и более мягких пружин клапана ситуацию в корне не поменяло, зато позволило клапанам подвисать наглым образом и на оборотах выше 5тыс. уже заметно влиять на ухудшение наполнения. Правда с жёсткими пружинками наблюдалось чрезмерное продавливание гидрокомпенсаторов выше тех же 5-5.6 тыс.об, но хотя бы клапан не скачет по седлу…

Или может в использовании блоков полуоткрытого типа в замен закрытых блоков у 406 и 405/409 евро3(40524/40904)?Или ещё что-то?

Унификация у моторов этого семейства очень высокая. Вам никто не мешает собрать 406 мотор с поршнями нового образца на тонких кольцах и накрыть его «трех-опорными» ГБЦ от ЗМЗ про, в которой якобы применены более жаропрочные клапана и сёдла (у некоторых требующие ремонта уже через 30ткм езды на газу), вместе с «прошными» же распредвалами и использовать зубчато-пластинчатые цепи от 40906(да, ненадёжно, зато как технологично!)

Извините, но вы случайно не знаете о геометрических размерах гильз 405 и 406 моторов? Не получается найти

Не получается, потому что 406/5/9 не имеют гильз. Ни мокрых, ни сухих, ни залитых. Никаких. Цельночугунный блок.

Головка блока ГБЦ ЗМЗ-405 406,409 с клапанами ЗМЗ (Евро 0,1,2) 406.3906562

ГБЦ ЗМЗ 405 406 409 ЕВРО-0,1,2 В СБОРЕ . ТОВАР НОВЫЙ, ЗАВОДСКОЙ.

ДОСТАВКА ПО РОССИИ И СНГ.

ГАРАНТИЯ 6 МЕСЯЦЕВ.

НАЛИЧНАЯ И БЕЗНАЛИЧНАЯ ФОРМЫ ОПЛАТЫ (НДС).

8-999-079-21-13

Применяемость:

ЗМЗ — 4052.10, 40522.10, 4092.10, 409.10 ЕВРО 2, а также их модификации

Состав комплекта: Головка цилиндров с клапанами — 1шт. Прокладка головки цилиндров — 1шт. Болт головки цилиндров — 10 шт. Шайба болта головки цилиндров — 10 шт. Шпилька выпускного коллектора — 6 шт. Шпилька выпускного коллектора — 2 шт. Шпилька М10х(1,5-Сп)/(1-4h)х28 впускной трубы — 3 шт. Шпилька 2-М10х(1,5-Сп)/(1-4h)х80 впускной трубы — 2шт.

Маркировки наносится на головку цилиндров 406.1003009-30 1) цифры «406.1003009» — в литье шрифтом 10-ПР3 по ГОСТ 26.008-85 2) суффикс: «30» — ударным способом шрифтом В Пр3 по ГОСТ 26.008-85 3) товарный знак ОАО «ЗМЗ» — ударным способом №2 по И-52 Место маркировки — в зоне крепления коллектора

Головка блока цилиндров ЗМЗ-405

Головка блока цилиндров двс ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь отлита из алюминиевого сплава, общая для всех четырех цилиндров.

Головка крепится к блоку цилиндров десятью болтами. Между блоком и головкой блока цилиндров установлена уплотнительная прокладка из асбестового полотна, армированного металлическим каркасом.

Окна в прокладке под камеры сгорания и масляный канал окантованы жестью. Впускныые и выпускные каналы выпонены раздельно для каждого из шестнадцати клапанов ГРМ газораспределительного механизма.

Впускные каналы расположены с правой стороны головки блока, а выпускные – с левой стороны.

Гнезда для клапанов расположены в два ряда относительно продольной оси двигателя. Каждый цилиндр имеет два впускных и два выпускных клапана.

Соседняя пара клапанов управляет процессами впуска воздуха или выпуска отработавших газов. Стержни клапанов расположены под наклоном к продольной вертикальной плоскости головки блока цилиндров: впускных – на 17°, выпускных на 18°.

В головку блока цилиндров двигателя ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь запрессованы седла из жаропрочного чугуна и направляющие втулки клапанов из серого чугуна.

В верхней части головки блока двс ЗМЗ-405 цилиндров в два ряда расположены опоры под шейки распределительных валов – по пять опор в каждом ряду. Опоры образованы постелями головки и съемными алюминиевыми крышками.

Передняя крышка, общая для передних опор обоих распределительных валов, крепится четырьмя болтами, а остальные крышки – двумя болтами.

Шатун 406, 405, 409

Заводской артикул детали 406100404501. Если двигатель стоит на машине, вариантов особых нет. Мало находится людей, которые лезут в работающий двигатель. Но если речь идет о «постройке двигателя», то штатный шатун — это не более чем полуфабрикат. Первый момент — это диаметр ВГШ (верхняя головка шатуна), второй — это его масса в совершенно ненужных местах и третий — это приведение к центру масс. Про подход к ремонту ВГШ я рассказал в предыдущем абзаце. Про то как правильно облегчить шатун 406 на ЧПУ, вообще была посвящена отдельная статья. Остался третий пункт с таинственным названием – приведение к центру масс. Не путайте данное действо с развесовкой по массе, это суть разные вещи. Итак, балансировка шатунов или приведение к центру масс, это операция, по подгону на весах верхних и нижних головок шатуна. Зачем это нужно, мы поймем, если доведем ситуацию до абсурда. Представим рядную четверку. Допустим масса каждого шатуна будет 300 грамм. Только у первого шатуна она будет в основном на нижней головке в виде нижнего отлива, у второго будет «корона» на ВГШ, у третьего будет утолщение в середине, а четвертый будет нормальный. Я думаю, что данный двигатель будет работать и на холостом ходу и даже на небольших рабочих оборотах. Яркое доказательство, этого утверждения, это двигатели ЗМЗ 402 и его клон УМЗ. Расколбас этих моторов очень сильный, однако «конструкторы» нашли выход и повесили такой маховик по массе (13кг), который сглаживает все на свете своей инерционностью. Но если на таком моторе «дать гари», то последствия диких вибраций не заставят себя долго ждать, от выдранных подушек двигателя, до трещин и разрушения коленчатого вала. Процесс правильного приведения к центру масс достаточно длительный и кропотливый, он многократно описан на просторах интернета, поэтому я не буду делать это еще раз. Ради справедливости замечу, что после облегчения шатунов на ЧПУ, они становятся значительно лучше в плане балансировки, нежели заводские стандартные изделия. И если в стандарте даже приливы снизу и сверху визуально разные, то после ЧПУ иногда приходится только подравнять разницу, связанную с неоднородностью литья.

конечный результат

палец-шатун-поршень

Tagged on: двигатель змз тюнинг змз змз 406 блок

Маркировка поршней ВАЗ

По статистике, маркировкой ремонтных поршней чаще всего интересуются владельцы или мастера по ремонту двигателей автомобилей ВАЗ. Далее приведем информацию по различным поршням.

ВАЗ 2110

Для примера возьмем двигатель автомобиля ВАЗ-2110. Чаще всего в данной модели используются поршни с маркировкой 1004015. Изделие производится непосредственно на ОАО «АвтоВАЗ». Краткая техническая информация:

• номинальный диаметр поршня — 82,0 мм;
• диаметр поршня после первого ремонта — 82,4 мм;
• диаметр поршня после второго ремонта — 82,8 мм;
• высота поршня — 65,9;
• компрессионная высота — 37,9 мм;
• рекомендованный зазор в цилиндре — 0,025…0,045 мм.

Непосредственно на корпусе поршня может быть нанесена дополнительная информация. Например:

• «21» и «10» в районе отверстия под палец — обозначение модели изделия (другие варианты — «213» обозначает двигатель ВАЗ 21213, а к примеру, «23» — ВАЗ 2123);
• «ВАЗ» на юбке с внутренней стороны — обозначение производителя;
• буквы и цифры на юбке с внутренней стороны — специфическое обозначение литейного оборудования (расшифровать его можно с помощью документации производителя, но в большинстве случаев эта информация бесполезна);
• «АЛ34» на юбке с внутренней стороны — обозначение литейного сплава.

Основные маркировочные символы, наносимые на днище поршня:

• Стрелка — это маркер ориентации, указывающий направление в сторону привода распределительного вала. На так называемых «классических» моделях ВАЗ иногда вместо стрелки можно встретить букву «П», что означает «перед». Аналогично, тот край, где изображена буква, нужно направлять в сторону движения машины.
• Один из следующих символов — A, B, C, D, E. Это маркеры класса диаметра, показывающие отклонение в значении по наружному диаметру. Далее приведена таблица с конкретными значениями.
• Маркеры группы массы поршня. «Г» — нормальная масса, «+» — увеличенная на 5 грамм масса, «-» — уменьшенная на 5 грамм масса.
• Одна из цифр — 1, 2, 3. Это маркер класса отверстия поршневого пальца, определяет отклонение по диаметру отверстия под поршневой палец. В дополнение к этому имеется цветовое обозначение данного параметра. Так, краска наносится на внутреннюю сторону днища. Синий цвет — 1 класс, зеленый цвет — 2 класс, красный цвет — 3 класс. Далее приведена дополнительная информация.

Для ремонтных поршней ВАЗ также существуют два отдельных обозначения:

• треугольник — первый ремонт (диаметр увеличен на 0,4 мм от номинального размера);
• квадрат — второй ремонт (диаметр увеличен на 0,8 мм от номинального размера).

Обратите внимание, что для различных марок машин (в том числе для разных двигателей) значение отличия ремонтных поршней нужно смотреть в справочной информации

ВАЗ 21083

Другим популярным «ВАЗовским» поршнем является 21083-1004015. Он также производится на ОАО АвтоВАЗ. Его технические размеры и параметры:

• номинальный диаметр — 82 мм;
• диаметр после первого ремонта — 82,4 мм;
• диаметр после второго ремонта — 82,8 мм;
• диаметр поршневого пальца — 22 мм.

Он имеет аналогичные обозначения, что и ВАЗ 2110-1004015. Остановимся немного подробнее на классе поршня по наружному диаметру и классе отверстия под поршневой палец. Соответствующая информация сведена в таблицы.

Класс поршня по наружному диаметру	A	B	C	D	E
Диаметр поршня 82,0 (мм)	81,965-81,975	81,975-81,985	81,985-81,995	81,995-82,005	82,005-82,015
Диаметр поршня 82,4 (мм)	82,365-82,375	82,375-82,385	82,385-82,395	82,395-82,405	82,405-82,415
Диаметр поршня 82,8 (мм)	82,765-82,775	82,775-82,785	82,785-82,795	82,795-82,805	82,805-82,815

Интересно, что модели поршней ВАЗ 11194 и ВАЗ 21126 выпускаются только в трех классах — A, B и C. При этом размер шага соответствует 0,01 мм.

Таблица соответствия моделей поршня и моделей двигателя (марки) автомобилей ВАЗ.

Модель двигателя ВАЗ	Модель поршня
2101	21011	2105	21213	2123	2108	21083	2110	2112	21124	21126	21128	11194
2101
21011
2103
2104
2105
2106
21073
2121
21213
21214
2123
2130
2108
21081
21083
2110
2111
21114
11183
2112
21124
21126
21128
11194

Отверстия под поршневой палец:

Класс отверстия под поршневой палец	1	2	3
Диаметр отверстия под поршневой палец(мм)	21,982-21,986	21,986-21,990	21,990-21,994

Особенности ДВС после модернизации

Как уже был сказано, на «Газели», которые часто используются в грузоперевозках, устанавливаются агрегаты ЗМЗ-405. У обновленных двигателей поменялась прошивка, повысился моторесурс. Слабым звеном у 406-го карбюраторного мотора были прорези в месте разъема блока и головки цилиндров. Эти прорези служили протоками для охлаждающей жидкости и способствовали улучшению отвода тепла от цилиндров.

Но платой за это становилась сниженная прочность блока. Это приводило к тому, что ГБЦ деформировалась при затяжке болтов и удерживающих шпилек. Особенно если при установке использовался не динамометрический ключ, а просто головка с длинным воротком. Коробление ГБЦ вело к утечке выхлопа и перерасходу масла. Модернизация двигателя устранила эту недоработку. Перемычки между цилиндрами были увеличены с 10 до 14 миллиметров. Длина резьбовых отверстий для болтов головки — на 24 мм.

Как Правильно Поставить Поршневые Кольца Змз 402

Ремонт и обслуживание автомобилей, двигателей и автоматических коробок передач

Шатун и поршневая группа и коленчатый вал двигателя ЗМЗ-402

Поршни двигателя ЗМЗ-402

Поршни двигателя ЗМЗ-402 ГАЗ-3110 Волга, Газель ГАЗ-2705 отлиты из высокоуглеродистого сплава дюралюминия и подвергнуты термообработке. Головка цилиндра поршня с плоским дном.

Три цилиндрических паза врезаны в цилиндрическую поверхность головки: компрессионные кольца установлены в двух верхних или верхних. масло скребок.

Слоты превращаются в паз под кольцом маслосъемника с обеих сторон, если вы установите цель; поверхности трения юбки поршня не перегреваются из-за тепла, поступающего от днища поршня.

Вдоль этих же прорезей масло, которое удаляется с помощью маслосъемного кольца, удаляется в картер. Под пазом для маслосъемника кольца

он имеет фаску с двумя отверстиями с обеих сторон, которые также служат для слива масла, накопленного под скребком для масла.

Поршневая юбка ЗМЗ-402 (ГАЗ-402) Автомобили ГАЗ-3110 Волга

, ГАЗель-ГАЗ-2705 округлая в поперечном сечении и ствол продольный. Основная ось овала расположена в плоскости, перпендикулярной оси поршневого пальца.

Овальность поршня составляет 0,39-5-0,43 мм. Больший диаметр юбки поршня на 8 мм ниже оси поршневого пальца.

Диаметр юбки плавно миниатюризированы как ниже, так и в направлении, противоположном: самое большое уменьшение диаметра на краю скоса под одной из канавок составляет 0.034-0.064 мм, или на верхней кромке опорной части юбки 0,050-0,08 мм.

Ось отверстия поршневого пальца смещена от средней плоскости на 1,5 мм вправо (в направлении автомобиля, чтобы уменьшить шум от движения поршня от одной стенки гильзы к другой при изменении направления движения поршень (вверх и вниз).

Поршневые двигатели ЗМЗ-402 ГАЗ-3110 Волга, ГАЗ-2705 Газель установлена ​​в гильзах той же размерной группы с зазором 0,024-0,048 мм.

Для обеспечения необходимого зазора поршни и втулки ГАЗ-402 разделены (поперечно) на 5 групп, обозначенных соответствующей буквой, которая выбита в нижней части поршня и нанесена на наружную поверхность нижней части втулка.

Для правильной работы поршней они должны быть установлены в цилиндрах в четко определенном положении. Для этого вы увидите надпись на одном из ударов поршня «ПЕРЕД»,

Согласно этой надписи, поршень с маркированной стороной должен быть обращен к передней части двигателя.

Поршневые кольца двигателя ЗМЗ-402

Компрессионные кольца ЗМЗ-402 (ГАЗ-402) ГАЗ-3110 Волга, ГАЗ-2705 Газель чугунные из чугуна; верхний. изготовлен из прочного чугуна, который обладает самой высокой эластичностью; понизит. изготовлен из серого чугуна.

Верхнее сжатое кольцо работает в более медленных условиях (при высокой температуре и давлении, кроме того, при недостаточной смазке).

Для повышения износостойкости наружная поверхность сжатого кольца, прилегающая к цилиндру, покрыта слоем хрома.

Наружная цилиндрическая поверхность нижнего поршневого компрессионного кольца покрыта слоем олова шириной 0,006-0,012 мм, что увеличивает его пробег.

На внутренней цилиндрической поверхности нижнего поршня сжимается поршневое кольцо ЗМЗ-402, ГАЗ-3110, Волга, ГАЗ-2705

У газели есть канавка (рис.2.7), поскольку в цилиндре установлены новые занятые кольца, они слегка повернуты и касаются только краев цилиндра. Это ускоряет и улучшает пробег колец к зеркалу цилиндра.

Поршневое кольцо должно быть установлено с углублением вверх. Нарушение этого условия вызывает резкое увеличение расхода моторного масла и дыма. В верхнем кольце нет подреза.

Рис. 2. Установка поршневых колец на поршень ЗМЗ-402 (ГАЗ-402) ГАЗ-3110 Волга, Газель ГАЗ-2705

1. верхнее компрессионное кольцо; 4. нижнее компрессионное кольцо; 3. кольцевой диск; 4. осевой расширитель; 5. круговой расширитель

Сборное маслосъемное кольцо состоит из 2 железных кольцевых дисков 3 и 2 железных удлинителей: осевого 4 и круглого 5.

Рабочая цилиндрическая поверхность (прилегающая к цилиндру) кольцевых дисков покрыта слоем хрома шириной 0,080-0,130 мм. Высота компрессионных колец 5 мм, масло скребок. 4,9 мм. Кольцевой замок прямой.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Основные особенности ДВС ЗМЗ 406

Силовой агрегат 406 модели, Заволжского завода, выпускающего автомобильные моторы, смело можно назвать пионером отечественного моторостроения. Именно на двигателе ЗМЗ 406, впервые использовались некоторые передовые технологии лидеров мирового машиностроения. Но обо всём этом по порядку.

Блок цилиндров

Блок цилиндров ДВС отлит из особо прочного чугуна. Из-за этого общая масса изделия увеличилась, зато нет необходимости использовать сменные гильзы (цилиндры). Так же, в пользу чугуна, как материала изделия можно отнести особую жёсткость и прочность конструкции.

Система DOHC

Впервые в отечественном моторостроении, в системе газораспределения двигателя используется система DOHC. Где имеется два вала верхнего расположения. Один вал имеет восемь клапанов и отвечает за впуск горючей смеси. Второй вал с восьмью клапанами отвечает за выпуск отработанных газов.

Головка блока цилиндров

В итоге каждый отдельный цилиндр имеет два клапана на выпуск, и два на впуск. ЗМЗ 406, был первым отечественным силовым агрегатом, на который устанавливалась шестнадцати клапанная ГБЦ. Увеличенное вдвое количество клапанов, по сравнению с предыдущими моторами, повышает возможность продувки камеры сгорания, во время выпуска выхлопных газов. А во время наполнения цилиндров горючей смесью умножается коэффициент наполняемости.

Клапана ГБЦ на данном движке обустроены гидротолкателями. Этот механизм применяется первый раз в отечественном моторостроении. Гидравлические толкатели, производят автоматическую регулировку тепловых зазоров в клапанах, тем самым исключая периодическую, ручную регулировку клапанов.

Привод ГРМ

Привод ГРМ здесь цепной. Ресурс цепи по заявкам производителей 200 тыс., км. Известны случаи службы цепи в период 500 тыс., км. Но бывали случаи, когда цепь ГРМ рвалась менее чем через 100 тыс., км. Поэтому нужно осматривать цепь ГРМ на предмет механического износа и повреждений после пробега в 70 тыс., км. Однако если цепь порвётся больших повреждений не будит, 406 мотор клапана не гнёт. Привод ГРМ двухступенчатый, от звёздочки коленвала приводиться в работу первый вал распределения горючей смеси, а от него приводиться в работу вал отвечающий за выпуск выхлопных газов.

Так же, именно на ЗМЗ 406 впервые в российском моторостроении использовался гидронатяжитель цепи. В его функции входит поддержание оптимального напряжения, для привода ГРМ. Впоследствии данное новшество прописалось на многих силовых агрегатах.

Другие особенности

Особенностью данного мотора является малый ход поршня 86 мм., по сравнению с диаметром цилиндра в 92 миллиметра. Такая конструкция поспособствовала повышению степени сжатия. Степень сжатия ЗМЗ 406 составляет 9.3:1. Такой подход способствует росту КПД силового агрегата.

Так же, новшеством на движке ЗАЗ 406 является применение инжекторный системы питания и применение электронной системы, управляющей впрыском топлива и бесконтактной системой зажигания

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Что общего у этих деталей?

Как видим, среди двух существующих вариантов заводских распредвалов (без учета «тюнинговых» валов, которые не устанавливаются заводом), оба маркированы номером 406, так как реконструкции распредвала не было, и все осталось как есть. Поэтому можно с уверенностью сказать, что распредвал 406 – он же и распредвал 405 (устанавливаемый на мотор ЗМЗ 405). По крайней мере, это относится к валу 406.1006015-10 для инжекторных моторов.

Желание каждого водителя улучшить характеристики своего авто привело к тому, что появился опыт замены одного распредвала другим. Оказалось, что эти детали вполне взаимозаменяемы, конечно, в умелых руках.

Маркировка поршней «Тойота»

У поршней на двигателях «Тойота» также имеются свои обозначения и размеры. Например, на популярной машине Land Cruiser поршни обозначаются английскими буквами A, B и C, а также числами от 1 до 3. Соответственно, буквы означают размер отверстия под поршневой палец, а цифры — размер диаметра поршня в районе «юбки». Ремонтный поршень имеет +0,5 мм по сравнению к стандартному по диаметру. То есть, у ремонтных меняются лишь обозначения букв.

Обратите внимание, что при покупке бывшего в употреблении поршня необходимо замерить тепловой зазор между юбкой поршня и стенкой цилиндра. Он должен находиться в пределах 0,04…0,06 мм

В противном случае необходимо проводить дополнительную диагностику двигателя и при необходимости выполнять ремонт.

Сборка и установка

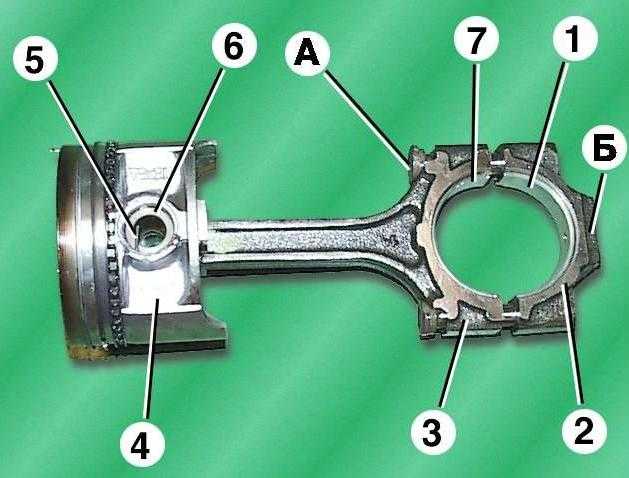

1. Собрать поршень 4 с шатуном 3. Перед этим нагреть поршень до температуры 60–80°С.

Затем быстро вставить шатун в поршень так, чтобы надпись: «Перед» на поршне и выступ «А» на шатуне были с одной стороны, и запрессовать поршневой палец 6.

Установить стопорные кольца 5.

Надеть с помощью съемника поршневые кольца на поршень.

На верхнем компрессионном кольце имеется надпись: «Верх», кольцо должно устанавливаться на поршень этой надписью к донышку поршня.

На нижнем компрессионном кольце с внутренней стороны есть проточка, кольцо должно устанавливаться этой проточкой вверх к донышку поршня.

Вставить вкладыш 7 в нижнюю головку шатуна, при этом фиксирующий выступ на вкладыше должен войти в выемку в нижней головке поршня.

Вставить вкладыш 1 в крышку 2 шатуна, при этом фиксирующий выступ вкладыша должен войти в выемку в крышке.

Смазать цилиндр, поршень 4, шатунную шейку коленчатого вала и вкладыши 1 и 7 моторным маслом.

Повернуть поршневые кольца так, чтобы замки компрессионных колец расположились под углом 180° друг к другу, замки дисков маслосъемного кольца также под углом 180° друг к другу и под 90° к замкам компрессионных колец, замок расширителя маслосъемного кольца под углом 45° к замку одного из дисков маслосъемного кольца.

Повернуть коленчатый вал так, чтобы шатунная шейка того цилиндра, в который устанавливается поршень, находилась в н.м.т.

Вставить поршень с шатуном в цилиндр, при этом надпись: «Перед» на бобышке поршня должна быть обращена вперед двигателя (к приводу распределительных валов).

Чтобы не повредить зеркало цилиндра, рекомендуется на шатунные болты надеть втулки из мягкого материала (например, обрезки резиновых или пластмассовых шлангов).

С помощью специальной обжимки обжать поршневые кольца и легкими ударами рукояткой молотка протолкнуть поршень в цилиндр, при этом обжимка должна быть плотно прижата к блоку, иначе можно поломать поршневые кольца.

Продвинуть поршень вниз, чтобы нижняя головка шатуна села на шатунную шейку коленчатого вала, снять с шатунных болтов обрезки шлангов.

Установить крышку 2 шатуна на шатунные болты, при этом уступ Б на крышке шатуна должен быть с той же стороны, что и выступ А на нижней головке шатуна, а номера цилиндра, выбитые на шатуне и крышке, располагались с одной стороны.

2. Завернуть гайки шатунных болтов и затянуть моментом 68–75 Нм (6,8–7,5 кгс·м).

3. Таким же образом установить остальные поршни с шатунами.

4. Несколько раз провернуть коленчатый вал, он должен вращаться легко, без заеданий.

5. Установить масляный насос, масляный картер и головку блока цилиндров.

Рассмотрим подробно:

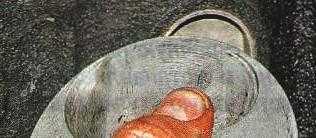

1. Обозначение «406» на поршне указывает, что поршень для двигателя ЗМЗ-406

2. При ремонте с расточкой цилиндров требуемые зазоры обеспечиваются в процессе расточки и хонингования под заранее приобретенные поршни ремонтного размера.

На днище поршня выбито два обозначения. По букве, нанесенной краской, на новом блоке поршень подбирается к цилиндру.

3. Диаметры отверстий в бобышках поршня, головке шатуна и наружные диаметры поршневого пальца делятся на четыре группы, помеченные краской: I— белой, II—зеленой, III—желтой, IV— красной.

Римская цифра указывает требуемую группу пальца.

На пальцах номер группы обозначен краской на внутренней поверхности или торцах. Он должен совпадать с группой, указанной на поршне.

4. На шатуне номер группы тоже обозначается краской. Он должен либо совпадать, либо быть соседней с пальцем группы.

5. Смазанный моторным маслом палец должен с небольшим усилием перемещаться в головке шатуна, но не выпадать из нее.

6. Нагреваем поршень до температуры 60 — 80°С. Вводим головку шатуна между бобышками поршня и запрессовываем смазанный поршневой палец.

Если нет приспособления, запрессовать палец можно медным или обычным молотком, через оправку из мягкого металла, удерживая поршень на весу.

7. После сборки выступ на нижней головке шатуна должен находиться с той же стороны, что и надпись «ПЕРЕД» на поршне.

8. Фиксируем поршневой палец с обеих сторон стопорными кольцами

9. Надеваем кольца на поршень.

Проверяем поршневые кольца. Установленные в цилиндр на глубину 20 — 30 мм компрессионные кольца должны иметь зазор в замке — 0,3 — 0,6 мм, маслосъемное — 0,5 — 1 мм.

10. Раздвинув замок расширителя маслосъемного кольца, надеваем его на поршень в нижнюю канавку, и сводим замок.

11. Надеваем на расширитель маслосъемное кольцо. Угол между замками кольца и расширителя при неразъемном кольце – 45˚, разъемном – 90˚.

12. Надеваем нижнее компрессионное кольцо надписью «Верх» к днищу поршня.

13. Последним надеваем верхнее компрессионное кольцо.

Кольца поворачиваем так, чтобы замки верхних компрессионных колец находились с противоположных сторон поршня

–

. . . , , , . , . , , . ( ) , . . .

. : 1 ; 2 – (10 .); 3 ; 4 ; 5 ; 6 ; 7 ; 8

, . . : . , . . , . . , . . . , . , . , , .

. , : 1 ; 2 ; 3 – ; 4 ; 5 – ; 6 -; 7

. . 1,0 , . . , .

. , . . , . . . , . . . , . : . , .. , . , .

1 ; 2 ; 3 ; 4 ; 5 ; 6 ; 7 ; 8 ; 9

, , . . , . . , . . . .

. . , . , . . . .

– . . , . .

-40904 -40905 , 9 . -40911 8 , 9 .

, . : 1 , 5 6 , 12 14 , (72 92 ) 4 9, 2 8, 3 7 13, 16 17 . , : ( ), .

( ): 1 ; 2 ; 3 ; 4 ; 5 ; 6 ; 7 ; 8 ; 9 ; 10 ; 11 ; 12 ; 13 ; 14 ; 15 ; 16 ; 17 ; 1 2

:1 ; 2, 8 ; 3, 9 ; 4 ; 5 ; 6 ; 7 ; 10 ; 11 ; 12,18 ; 13,17 ; 14 ; 15 ; 16 ; 19 ; 20 ; 21 ; 1 2

, , 4 3. – , .

: 1 ; 2 ; 3 ; 4 ; 5 ; 6 ; 7 ; 8

– . -2108.

7, . .

1 – ; 2 – ; 3 – ; 4 – ; 5 – ; 6 – ; 7 – ; 8 – ; 9 – ; 10 – ; 11 – ; 12 – .

– . -2108.

. . , .

: 1 ; 2 ; 3 ; 4 ; 5 ; 6 ; 7 .

. . – – .

1 ; 2 ; 3 ; 4 ; 5 ; 6 ; 7 ; 8 -; 9 ; 10 ; 11 ; 12 ; 13 ; 14 ; 15 ; 16

– .

: 1, 2 , , , , 3, 5, 4, 6 7.

: -“” -“0”. .

. . , , . .

, , . , , .

6 . , 7 . 40…80 (0,4…0,8 /2). , .

– , . 1 3 , 5 4, 2 . , 6 – , – . 7 .

: 1 – ; 2 – ; 3 – ; 4 – ; 5 – ; 6 – ; 7 – .

1 . , . 3 2, 7, 8, . 6, . 9, .

1 – ; 2 – ; 3 – ; 4 – ; 5 – ; 6 – ; 7 – ; 8 – : 9 –

, . . .

. 2101-1012005–2 .

– , , . , , , , , , , . () . , . , . ( ) ( ), , , .

1, 2 ; 3 ; 4 ; 5 ; 6 ; 7 ; 8 ; 9 ; 10 ; 11 ; 12 ; 13 ; 14 ; 15 ; 16 ; 17

80…90 . , , . . , . , , 104 . . .

. 7 4 , . , , , 6, . 2, . . 1 5 .

1 ; 2 – ; 3 – ; 4 – ; 5 – ; 6 – ; 7 –

( ) 6 1220.

, .

6, 8, 5 10, 9, 8 11, 2, , 4 3.

1 – 2 – ; 3 – ; 4 – ; 5 – ; 6 – ; 7 – ; 8 – ; 9 – ; 10 – ; 11 – .

– 3 /2 (300 8 ). , , .

1 ; 2, 25 ; 3 ; 4 ; 5 ; 6 ; 7 ; 8 ; 9 ; 10 ; 11, 17, 19, 27, 30, 31 ; 12 ; 13 ; 14 ; 15 ; 16 ; 18 ; 20 ; 21 ; 22 ; 23 ; 24 ; 26 ; 28 ; 29

– , . . 4 2 . 1. 3 . 5 , .

: 1 ; 2 ; 3 ; 4 ; 5

-409

, . . .

. 1 4, 2 3 . .

, 1, 2, 3 4. . , .

1 ; 2 ; 3 ; 4

– , , . .

1 – ; 2 – ; 3 – ; 4 – ; 5 – ; 6 – ; 7 – .

, . .

Пальцы змз 406, 405, 409

В настоящий момент времени, кто только не делает запчасти. В частности, пальцы змз 406 делают как минимум 4-5 производителей.  Заводской артикул детали 406100402004. Введем данный номер на каком-нибудь портале запчастей, типа «Зизиста». Что видим? ЗМЗ зеленые, ГАЗ (ОАО ЗМЗ), СТК красные (Самара), Мотор Деталь (Кострома), БОН (не к ночи помянут). На конвейер поршневую группу сейчас поставляет завод «Dong Yang Piston». Это корейский производитель, хорошего уровня, который поставляет запчасти двигателя на конвейеры Hyundai и Kia. Пальцы змз 406 тоже можно найти отдельно. Но мне больше нравится продукция Мотор Деталь (Кострома). Если брать упаковку пальцев и шатун 406, 405, 409 в фирменных коробочках ЗМЗ, после промеров, ВГШ реже требует ремонта. Чаще требуется просто «правка». А это значительно дешевле.

пальцы змз, Мотордеталь

Теория

замеры диаметра до микронов Когда вы обратитесь в фирму делающие поршни под заказ, вас попросят точный размер пальца. Причем если фирма серьезная, то попросят или прислать живьем, или дать размер с точностью до тысячных. Если не серьезная, то попросят размер до одной сотки или вообще спросят, от какого производителя будет палец шатуна, и под него будут делать заказ. Но это не очень правильно. Не секрет, что понятие номинал, у всех фирм разное. У кого-то это абсолютный ноль и палец будет по диаметру до тысячных в нулях, а у кого-то предполагается «небольшой плюс или минус». Ну и конечно ни в коем случае не надо забывать про элементарное русское раздолбайство. Когда делаются пальцы шатунов, технология примерно следующая: делается заготовка, термообработка, финальная шлифовка. Никто не делает десять пальцев, это завод, поэтому делаются большие партии. У шлифовщиков и токарей ЧПУ, есть понятие, сделать партию «на одной заточке». Что это значит? И резец, и сверло и шлифовальный круг «садятся и тупятся». И размер первой детали из партии, и тысячной будет совсем не один и тот же. Вернемся к нашим баранам, то есть к пальцам шатунов. Три четверти партии, будут из одной группы, а когда шлифовальный круг «подсел», последняя четверть может попасть уже в другую размерную группу. Поэтому размеры пальцев на этапе проектирования, надо контролировать очень тщательно.
