Способы замены элементов

Если предохранитель сгорел, то его следует заменить на новый элемент той же мощности. Мощность указана на самой детали. Если предохранитель недавно уже заменялся, то причиной очередной поломки может быть короткое замыкание. Поэтому нужно сначала проверить проводку, из-за которой могло возникнуть замыкание, и устранить неисправность. Обычно провод или износился, или просто оборвался, поэтому, перед тем как ставить новый предохранитель печки на Дэу Нексия, следует заменить провод.

У сгоревшего элемента плавкая нить оборвалась или сгорела, но если ещё повреждён и пластиковый корпус, то это значит, что было короткое замыкание. Иногда бывает, что элемент на первый взгляд кажется работоспособным, но на самом деле внутри его нити соединение нарушено. Определить, работоспособен ли элемент, если это не видно визуально, можно при помощи специального прибора — омметра. Но также можно поставить новый элемент и проверить работу печки. Если всё работает, значит, предохранитель был неисправен.

Чтобы заменить реле, нужно действовать так же

Для этого нужно сначала определить его местонахождение, а затем осторожно извлечь, совершая движения вправо-влево, не повредив гнездо, и поставить новое

А также для сохранения тепла в салоне можно дополнительно утеплить автомобиль. Это актуально для тех, кто проживает в северных районах России.

Если вы не знаете, где находится предохранитель печки Дэу Нексия, и причина её поломки неизвестна, то лучше обратиться в сервисный центр, где профессионалы помогут разобраться в существующей проблеме.

Не работают дворники нексия причина

1. Неисправность предохранителя или реле (см. «Стеклоочиститель — проверка технического состояния и диагностика неисправностей»).

2 Неисправность подрулевого переключателя (см. Подрулевые переключатели — проверка и замена»).

3. Неисправен мотор-редуктор стеклоочистителя (см. «Привод стеклоочистителя — проверка и замена»).

4. Неисправна электропроводка (см. «Проверка ремонт электрических цепей»).

Стеклоочиститель в Нексии важная часть автомобиля, которому ошибочно придают малое значение. Когда идёт дождь, мнение у водителя координально меняется, так как езда с неработающими дворниками становится невыносимой.

В этой статье узнаете, об оптимальном размере щеток, о реле стеклоочистителя, и типичных неисправностях которые случаются с этим узловым агрегатом. (стеклоочистителем)

Стеклоочиститель в Нексии состоит из видимой части и скрытой под пластиковую накладку. Видимая часть это поводки и щетки стеклоочистителя. Скрываются от глаз: трапеция и моторчик. (фото ниже)

Схема предохранителей и реле ДЭУ Нексия 1 N100 и 1 N150 в салоне

Реле

№ реле	Назначение реле	Маркировка реле
1	Электродвигатель вентилятора системы охлаждения (высокая скорость)	90244312U
2	Указатели поворота	96312545U (495.3747-01)
3	Топливный насос	90191753U
4	Противотуманные фары	90244312U
5	Приборы освещения	90229206U
6	Фары	90229206U
7	Электродвигатель вентилятора системы охлаждения (малая скорость)	90229206U
8	Компрессор кондиционера	90229206U
9	Звуковой сигнал	90229206U
10	Предупреждающий зуммер	96208850
11	Электродвигатель вентилятора отопителя	90244312U
12	Регулятор скорости стеклоочистителя	94788146
13	Таймер электрообогрева заднего стекла	96116223

Предохранители

№ предохранителя	Цвет предохранителя	Защищаемая цель	Ампераж, ток А
F1	красный	Электронный блок управления двигателем (цепь от аккумуляторной батареи)	10
F2	красный	Габаритные фонари, фонари освещения номерного знака	10
F3	красный	Надувная подушка безопасности (если установлена)	10
F4	желтый	Лампы дальнего света в фарах	20
F5	красный	Лампа ближнего света и электро корректор (если установлен) левой фары	10
F6	красный	Лампа ближнего света и электрокорректор (если установлен) правой фары	10
F7	зеленый	Топливный насос, форсунки	30
F8	желтый	Фонари указателей поворота, аварийная сигнализация, лампы стоп-сигналов, антиблокировочная система тормозов (ABS) (если установлена)	20
F9	зеленый	Стеклоочиститель и стеклоомыватель ветрового окна	20
F10	красный	Электропривод крышки люка наливной трубы топливного бака, ABS (если система установлена)	10
F11	красный	Реле включения компрессора кондиционера (если установлен кондиционер)	10
F12	зеленый	Электродвигатель вентилятора системы охлаждения (малая скорость)	30
F13	желтый	Комбинация приборов, часы, прикуриватель, предупреждающий зуммер, генератор, лампы света заднего хода, выключатель и реле злектрообогрева заднего стекла	20
F14	зеленый	Электродвигатель вентилятора системы охлаждения (высокая скорость), звуковой сигнал	30
F15	зеленый	Плафон освещения салона, часы, плафон освещения багажника, электропривод антенны (если установлен)	30
F16	красный	Электростеклоподъемники (если установлены)	10
F17	красный	Автомагнитола (цель от замка зажигания)	10
F18	зеленый	Автомагнитола (цепь от аккумуляторной батареи), электропривод замка багажника, электрообогрев заднего стекла, система блокировки замков дверей (если установлена)	30
F19	зеленый	Электродвигатель вентилятора отопителя	30
F20	зеленый	Противотуманные фары	30

Предохранитель прикуривателя в автомобилях ДЭУ Нексия 1 N100 и 1 N150 обозначен под номером F13.

Расположение и электросхема

На модели Nexia применяется электрическое оборудование постоянного тока, номинальное напряжение которого составляет 12 вольт. Все потребители энергии в данном транспортном средстве подключаются по одному принципу. В частности, отрицательные выводы оборудования соединены массой (то есть подключены к кузову машины) которая, в свою очередь, выполняет функцию второго провода. Само питание всех приборов происходит от двух источников: если двигатель не работает, то от АКБ (аккумулятора), если работает, то от генератора.

Блок предохранителей (далее — БП) и реле в автомобиле Daewoo Nexia находится в нижней части торпеды машины. В частности, он расположен с левой стороны панели приборов. В транспортных средствах до 2008 года выпуска БП обозначаются маркировкой N100, а в более молодых машинах — N150. Сразу же скажем вам, что по своей конструкции, схеме и назначению компонентов БП абсолютно одинаковые. Разница заключается только в доступе к ним из-за конструктивных особенностей торпеды.

Вашему вниманию представлена схема БП и реле с описанием всех элементов.

Схема БП для автомобилей Daewoo Nexia — на ней указаны номера всех компонентов блока и реле

Таблица описания назначения предохранителей монтажного блока

Также вам может пригодиться описание реле.

Номер детали	Предназначение
К1	Это реле отвечает за работоспособность вентиляционного устройства охладительной системы. В частности, это реле называют «реле высокой скорости вращения вентилятора».
К2	Этот элемент обеспечивает функционирование ламп указателей поворота. Соответственно, при его выходе из строя вы не сможете сигнализировать другим водителям о вашем намерении повернуть.
КЗ	Отвечает на функционирование топливного насоса. Если это реле выйдет из строя, то работа бензонасоса будет невозможной, соответственно, не получится и запустить двигатель.
К4	Отвечает за функционирование передних и задних противотуманных фонарей.
К5	Обеспечивает работу габаритных ламп и «противотуманок».
К6	При поломке этого реле работа ламп головного света (отвечающего за ближний и дальний) будет невозможна.
К7	Поломка этого компонента, отвечающего за скорость работы вентилятора охладительной системы, свидетельствует о том, что возможен перегрев двигателя и, как следствие, его закипание. Данную деталь необходимо заменить сразу же, если она вышла из строя.
К8	Поломка этого реле свидетельствует о том, что не работает муфта компрессора системы климат-контроля.
К9	Отвечает за функционирование гудка рулевого колеса.
К10	Также обеспечивает работоспособность ламп головного света.
К11	Этот компонент обеспечивает работоспособность мелодичного сигнала (звук при открытии дверей, не застегнутых ремнях безопасности — в зависимости от комплектации).
К12	Реле отвечает за активацию четвертой скорости вентилятора отопительной системы. Если оно выйдет из строя, то при слишком низких температурах отопитель не сможет работать на полную.
К13	Обеспечивает работу система зажигания. При перегорании реле запуск мотора будет невозможен.
К14	Отвечает за устройство очистителя лобового стекла.
К15	Таймер обогрева заднего стекла.

Не работают часы нексия n150

Не работали часы.Прочитав статьи и форумы полез разбирать панель и извлекать их.Думал может где проводок, но реакций ни какой, вообще не горели.Прочитав эту статью ещё раз www.drive2.ru/l/7111037/ Стал искать этот резистор.

Синим остал его просто зажимать и часы заработали, но тускло, попутно зажал красный (не знаю резистор это или нет, не селён в этом)и стали гореть ярко. Взял я часы и понёс, в мастерскую, объяснил ситуацию, так и так зажимаю горят, разжимаю нет.Мастер посмотрел сказал все целое, пропаял контакты на всякий случай и пожелал удачи.

Господа, я почти исчерпал свои мысли на сегодня ))

Примерно год в Ведёрке не горят часы. Просто чёрный экран и всё. Вчера мне это надоело и я попробовал починить их. Добраться до них не очень сложно, но гемморно. Нужно вытащить решётки центральных и левого воздуховода, вытащить корпус центральных воздуховодов, снять рамку бороды, открутить козырёк приборной панели, извлечь корпус левого воздуховода (самый геммор, но у меня получилось без его снятия), снять (так удобнее) верхнюю накладку рулевой (под щитком приборов). После снимается вся панель с часами и кнопками.

Дальше откручиваем часы от панели и разбираем их.

Сразу меня смутил нагар на левой стороне экрана

Думал, что вся беда в экране. Но решил подключить и увидел это

На фото видно эту деталь. Я в радиоэлектронике не силён, могу назвать не правильно, но по- моему это транзистор. Одно я могу сказать точно, на нём написано 470

. Почистил у него контакты и стало лучше. Иногда часы снова тухнут, но если нажать на середину часов, то всё работает.

Предохранители применяемые в Нексии

Расположение и назначение предохранителей (Нажми на интересующий тебя предохранитель и узнай за что отвечает)

РЕЛЕ 1	10А	10А	f3 15А	20А	10А	10А	РЕЛЕ 3
30А	20А	30А	f10 30А	f11 10А	f12 30А	РЕЛЕ 4
РЕЛЕ 2	f13 20А	f14 30А	f15 20А	f16 30А	f17 10А	f18 30А

Какой предохранитель за что отвечает, узнай ниже.

Предохранитель F1 Электронный блок управления двигателем (ЭБУ) — 10A

Этот предохранитель отвечает за питание мозгов, если достать данный предохранитель то автомобиль не запуститься.

Предохранитель F2 Задние габариты и подсветка номерного знака— 10A

Если у Вас не работает подсветка номера и габаритные огни, то проверьте этот предохранитель.

Предохранитель F3 Предохранитель шёл на мозги, Но в некоторых моделях. — 15A

Тоже предохранитель на мозги, но в большинстве машин здесь пустое место.

Предохранитель F4 Дальний свет — 20A

Предохранитель отвечает за работу сразу обоих лампочек дальнего света, поэтому если не горит дальний свет, то проверьте этот предохранитель. Если не горит ни правая ни левая фара дальнего, то скорее причина в предохранителе, если не горит с одной стороны, то перегорела лампочка.

Предохранитель F5 Ближний свет с левой стороны и левый электрокорректор фар — 10A

Свет ближнего света с электрокорректором пучка направления света, если у вас не работает корректор и не светит ближний, то проверь предохранитель

Предохранитель F6 Ближний свет с правой стороны, правый корректор фар — 10A

Тоже самое что и f5, но правая сторона автомобиля

Предохранитель F7 Бензонасос (топливный насос в бензобаке) — 30A

На бензонасос идёт предохранитель на 30 Ампер, не рекомендуется ставить больший.

Предохранитель F8 Аварийка, боковые лампочки поворотов (поворотники) — 20A

Аварийка может замкнуть свет, если у вас перегрел этот предохранитель, то проверьте аварийку или поворотники

Предохранитель F9 Стеклоочиститель (дворники) лобового стекла — 30A

Если не работает стеклоочиститель то не факт что это предохранитель, но проверить стоит

Предохранитель F10 Заливная горловина топлива (активатор электрозамка лючка бензобака) — 10A

Зимой частая проблема – не открывается лючок, если много нажимать на кнопку скорее всего электро моторчик выйдет из строя, но перед этим проверьте предохранитель

Предохранитель F11 компрессор кондиционера (реле) — 10A

По распиновке схемы предохранителей на нексии здесь находится предохранитель на кондиционер, если нет кондиционера – нет предохранителя.

Предохранитель F12 Вентилятор охлаждения радиатора охлаждающей системы (маленькая скорость) — 30A

Важный предохранитель, всегда проверяйте его, чтобы не было проблем с охлаждением двигателям.

Предохранитель F13 Приборная панель, прикуриватель, звуковой сигнал, свет в бардачке (вещевой ящик) — 20A

Если у Вас вышибает этот пред, значит где то КЗ. Как только сгорит этот предохранитель вы сразу поймёте – панель приборов потухнет, прикуриватель перестанет работать.

Предохранитель F14 Вентилятор охлаждения нексии(максимальная скорость) — 30A

Держите всегда предохранитель целым, чтобы отсутствие охлаждения не повредило двигатель

Предохранитель F15 Лампочки освещения салона, радио-антенна — 20A

Если не горит свет в салоне, то виноват предохранитель или лампочка. Проверьте сначала предохранитель

Предохранитель F16 Электрические стеклоподъёмники — 30A

Если не работает ни один стеклоподъемник, то сгорел пред. Они сгорают обычно зимой.

Предохранитель F17 Магнитола — 10A

Если не работает магнитола – посмотри его

Предохранитель F18 Привод замка багажника, центральный замок, магнитола от батареи — 30A

Багажник не реагирует на кнопку открывания, а центральный замок и магнитола молчат? Это сгорел предохранитель.

РЕЛЕ 1 указателей поворота

РЕЛЕ 2 электродвигателя вентилятора (ВЫСОКАЯ СКОРОСТЬ)

РЕЛЕ 3 топливного насоса

РЕЛЕ 4 противотуманных фар

Дополнительные предохранители Дэу Нексия

Часто владельцы Нексии оснащают свой автомобиль дополнительным электрооборудованием, которое не устанавливается в штатных комплектациях. При грамотной установке и подключении подобные устройства защищаются дополнительными предохранителями и реле непосредственно в их электропроводке.

Так для дополнительных световых приборов и ДХО характерно расположение предохранителей в моторном отсеке или под приборной панелью. Электрические компоненты системы подогрева сидений чаще всего размещают в салоне и для доступа к ним нужно разобрать нижнюю часть центральной консоли или снять облицовку тоннеля в районе рычага КПП.

Следует помнить, что подключение большого количества дополнительных энергопотребителей может негативно влиять на зарядку аккумулятора и работу электрической системы машины.

Размеры щеток стеклоочистителя Нексии

Щетки на нексию могут быть разной длинны. Таблица поможет подобрать правильный размер щеток.

Размер водительской щетки (см)	Размер пассажирской щетки (см)	Результат
45	45	Заводской размер (хорошо) Остается треугольник по середине, небольшой охват стекла.
48	45	Оптимальный размер. не наносит вред трапеции и не нагружает моторчик, по середине маленький треугольник, увеличивает обзор в плохую погоду.
48	48	Нормальный размер. Хороший обзор, щетки за друг друга не цепляют
51	48	Отличный обзор, но щетки могут цеплять друг друга. Крайний размер устанавливаемый на нексию.
свыше 52	48	Не рекомендуется устанавливать на нексию щетки такой длинны.

Правила замены предохранителей

Для замены перегоревшего предохранителя или вышедшего из строя реле требуется обесточить соответствующую цепь электросистемы автомобиля (выключить зажигание или снять клемму с аккумулятора), открыть монтажный блок и вынуть неисправную деталь из клемм. Для удобства пользования некоторые наборы предохранителей комплектуются специальными щипчиками из пластика, которые облегчают демонтаж.

Также необходимо помнить несколько правил, которые помогут избежать повреждений электрической системы Дэу Нексия:

1. Нельзя применять предохранители с большим номиналом силы тока, чем указанный в руководстве по эксплуатации. Это может вызвать перегорание контактных дорожек на печатной плате блока, поломку конечных энергопотребителей и даже возгорание автомобиля.
2. Категорически запрещено заменять предохранители металлическими перемычками или замыкать ножки сгоревших предохранителей проволокой накоротко.
3. Не стоит экономить на покупке предохранителей, так как изделия сомнительного качества из нижнего ценового диапазона зачастую не соответствуют номиналу, указанному на корпусе, и, следовательно, не выполняют защитную функцию.

Предохранители Daewoo Nexia

Седан Daewoo Nexia оснащен электрической системой с отрицательным контактом («массой») на корпус автомобиля. Нормативное напряжение бортовой сети составляет 12 вольт.

Для защиты электрооборудования машины от короткого замыкания или перегрузок основные цепи защищены плавкими предохранителями.

Нексия с мотором 8 клапанов и 16 клапанная модификация имеют идентичные электросхемы.

Порядок работы предохранителей заключается в размыкании электрического соединения в случае превышения определенной силы тока. При нештатной ситуации с электрикой токопроводящий плавкий элемент предохранителя разрушается (перегорает), защищая электроагрегаты от поломки, а сам автомобиль – от возможного возгорания.

На Нексии применяются плоские предохранители ножевого (вилочного) типа, стандартного типоразмера «АТО» высотой 19 мм. На верхней поверхности каждого предохранителя нанесена величина номинальной силы тока в амперах. Для удобства обозначения предохранители различного номинала имеют определенный цвет корпуса, однако не все изготовители соблюдают это правило.

Главный и дополнительный блок предохранителей

Основная коробка устанавливается под рулем, закрытый специальной крышкой. В версиях 1997 года выпуска и более поздних блок устанавливается только в одном месте. Вспомогательная монтажная область расположена на тыльной стороне устройства.

Блоки для версий до и после рестайлинга 2008 года незначительно различаются.

Предохранители Дэу Нексия Н100

Вспомогательный модуль «сотки» содержит защитные элементы, ответственные за дополнительное оборудование автомобиля, не имеющее отношения к силовой установке. Описание приборов следующее:

• 5 – максимальный режим вращения вентилятора печки;
• 6 – прерыватель дворников;
• 7 – реостат подогрева заднего стекла;
• 8/12 – предохранитель ближнего/дальнего света фар;
• 9 – клаксон;
• 10 – при наличии отвечает за работу кондиционера;
• 11 – низкие обороты вентилятора печки;
• 13 – габаритное освещение;
• 14 – зуммер.

Предохранители Нексия Н150

Обновленная версия N150 незначительно отличается от предшественника. Здесь расположение и последовательность блоков отличается, но их функциональность идентична. Описание расположения предохранителей полностью соответствует сотой версии.

Схема электрооборудования Дэу Нексия

Дэу Нексия схема электрооборудования которой представлена в этом разделе, разработана не вчера, и это значительно облегчает ремонт основных узлов автомобиля. Конструкция автомобиля в целом повторяет Опель Кадет 80-х годов выпуска. Незначительные изменения перенесли декоративные элементы и оптика, а также встречаются варианты ч двухвальным 16-клапанным двигателем, что на электросхему, которую мы разместили ниже, никоим образом не повлияло.

Как видим, схема проста и идентична в некоторой степени вазовским автомобилям, а те, кто знаком с со стареньким Кадетом, разберутся в ней вообще без труда.

Предохранители и реле Дэу Нексия N100

Плавкие вставки, предохранители и реле включения электрооборудования автомобиля установлены в блоке, расположенном слева за панелью приборов.

Цвет предохранителя	Максимальная сила тока, А
Серый	2
Светло-коричневый	5
Коричневый	7,5
Красный	10
Светло-голубой	15
Жёлтый	20
Светло-зелёный	30
Оранжевый	40

Часть блока предохранителей и реле, закрываемая крышкой панели приборов

Реле и включаемые ими цепи
№	Включаемые цепи
1	Реле-прерыватель указателей поворота и аварийной сигнализации
2	Электровентилятор системы охлаждения (высокая скорость)
3	Топливный насос
4	Противотуманные фары

Предохранители и защищаемые ими цепи
№	Ток, A	Защищаемые цепи
F1	ЕСМ	10	Электронный блок управления двигателем
F2	ILLUMINATION	10	Габаритное освещение
F3	ЕСМ2	—	Резерв
F4	HEAD LAMP H/BEAM	20	Дальний свет фар
F5	H/LAMP LH L/BEAM	10	Ближний свет и электрокорректор (левая фара)
F6	H/LAMP RH L/BEAM	10	Ближний свет и электрокорректор (правая фара)
F7	FUEL PUMP	30	Топливный насос, форсунки
F8	HAZARD LIGHT	20	Указатели поворота (аварийная сигнализация), сигналы торможения
F9	WIPER	30	Стеклоочиститель и стеклоомыватель
F10	FUEL DOOR	10	Электропривод замка крышки люка заливной горловины топливного бака
F11	AIRCON	10	Реле компрессора системы кондиционирования
F12	BLOWER MOTOR (LOW)	30	Электровентилятор системы охлаждения (низкая скорость)
F13	CLUSTER CIGAR CHIME	20	Щиток приборов, цифровые часы, прикуриватель, зуммер, фонари света заднего хода, генератор, обогрев заднего стекла
F14	HORN BLOWER MOTOR (HIGH)	30	Звуковой сигнал, электровентилятор системы охлаждения (высокая скорость)
F15	ROOM LAMP ANT	20	Плафоны освещения салона и багажного отделения, электропривод антенны
F16	POWER WINDOW	30	Электростеклоподъемники
F17	AUDIO (IGN)	10	Автомагнитола (питание от замка зажигания)
F18	AUTO TRUNK DOOR LOCK AUDIO (ВАТТ)	30	Автомагнитола (питание от аккумуляторной батареи), электрообогреватель заднего стекла, электропривод замка крышки багажного отделения, центральный замок

Нижняя часть блока предохранителей и реле

Реле и включаемые ими цепи
№	Включаемые цепи
5	Электровентилятор климатической установки (максимальная скорость)
6	Прерывистый режим стеклоочистителя
7	Электрообогрев заднего стекла (с функцией автоматического отключения)
8	Ближним свет фар (при включении ламп дальнего света)
9	Звуковой сигнал
10	Компрессор системы кондиционирования
11	Электровентилятор системы охлаждения (малая скорость)
12	Фары
13	Наружное освещение
14	Зуммер

Предохранители и защищаемые ими цепи
№	Ток, А	Защищаемые цепи
F19	30	Электровентилятор климатической установки
F20	30	Противотуманные фары

Замена предохранителей и реле

Последовательность выполнения 1. Подготавливаем автомобиль к выполнению работы.

2. Снимаем крышку панели приборов.

3. По схеме, нанесенной на обратной стороне крышки, и таблицам (см. выше) находим предохранитель неисправной цепи и извлекаем его.

Неисправный предохранитель можно определить по перегоревшей нити.

4. Устанавливаем новый предохранитель соответствующего номинала.

5. Для замены реле извлекаем его из блока, предварительно определив неисправное по таблице (см. выше).

6. Устанавливаем на место крышку блока.

Информация актуальна для моделей Дэу Нексия 1994, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

carpod.ru

Не крутит стартер на Нексии. Ищем причины вместе

При повороте ключа в замке зажигания в стартовое положение мы не слышим никакой реакции от стартера — довольно распространённая поломка для Нексии. Причём, в 80% случаев виноват совсем не стартер, но обо всем по порядку. В первую очередь проверяем стартер на работоспособность. Для этого берём мощную короткую отвёртку и начинаем диагностику.

1. Включаем зажигание, КПП устанавливаем на нейтральную передачу и затягиваем ручник.
2. Открываем капот и ищем стартер.

   Находим стартер.

   Очищаем клеммы от грязи.

3. Видим три клеммы — одна сверху и две большие снизу. Верхняя клемма отвечает за работу втягивающего реле, которое и запускает электродвигатель стартера.
4. Чтобы проверить втягивающее реле, замыкаем верхнюю и плюсовую (большую, дальнюю от корпуса стартера) клемму, красные стрелки на фото. Реле должно сработать, шестерня вступить в зацепление с маховиком, а силовой контакт запустить электродвигатель. То есть, если при включённом зажигании замкнуть эти две клеммы, стартер должен запустить двигатель. Если втягивающее реле не срабатывает, стартеру нужен ремонт.

   Проверяем втягивающее реле.

5. Если этого не произошло, замыкаем две нижние клеммы, зелёные стрелки на фото. Должен запуститься электродвигатель стартера без зацепления с венцом маховика. Если электродвигатель молчит, значит имеем дело с замыканием обмоток или другими неисправностями ротора или статора мотора.

   Проверяем электродвигатель стартера.

Если же оба теста пройдены и стартер в принципе работает, причину ищем по цепи до него.

Контактная группа — причина отказа стартера

Но, пожалуй, самая распространённая причина отказа стартера — выход из строя контактной группы.

Если стартер сам по себе работает, как показал первый тест, то с огромной долей вероятности можно грешить именно на контактную группу замка зажигания. Дело в том, что при проектировании электросхемы инженеры не учли высокой нагрузки на контакты замка зажигания. Во время запуска двигателя напряжение от АКБ подаётся напрямую на контактную группу и при включении стартера через контакты проходит большой ток, они греются и со временем выгорают.

Как не допустить поломки контактной группы

Конечно, можно просто заменить контактную группу на Нексии, однако нет гарантии, что история с выгоранием контактов не повторится. Чтобы избежать возникновения проблемы в дальнейшем, необходимо разгрузить контакты 15 и 30 контактной группы. Для этого необходима установка разгрузочного реле между этими контактами. Подойдёт обычное реле стартера от ВАЗ 2108, включённое по схеме между контактами 15 и 30.

Новая контактная группа.

Реле стартера – на 30 А (ВАЗ-2108) или на 50 А (ВАЗ-2110).

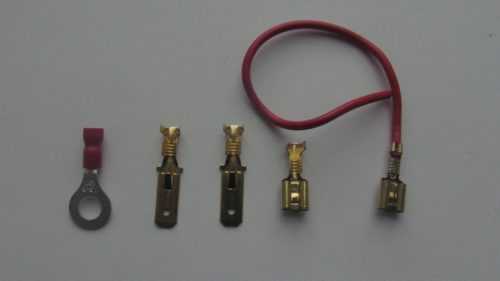

Контактный клеммы.

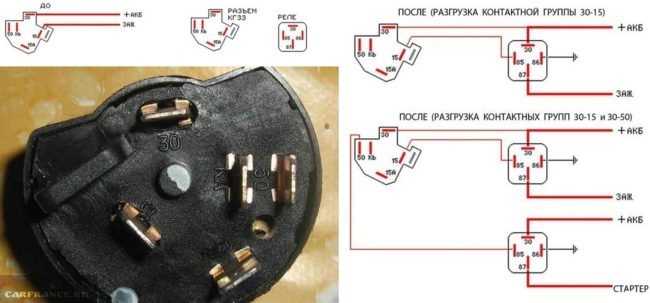

Разбираемся в схеме подключения: можно разгрузить не только цепь зажигания (контакты 30 и 15), но и цепь стартера (контакты 30 и 50).

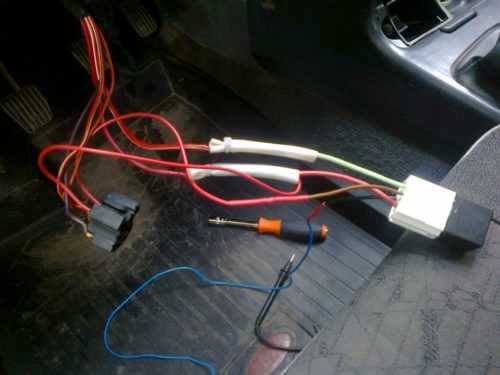

Подсоединяем провода к клеммной колодке.

Добираемся до замка зажигания, сняв кожухи рулевой колонки.

Собираем электрическую схему.

Проверяем АКБ

Ещё одна причина нерабочего стартера — разряженный аккумулятор или окисленные контакты на его клеммах.

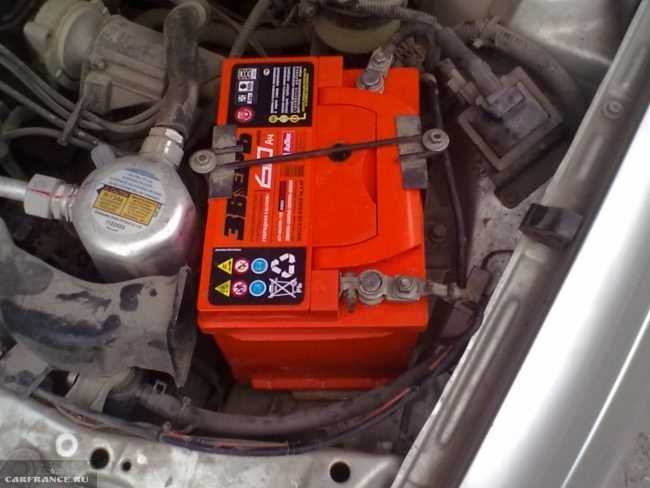

Проверяем состояние аккумулятора, контактных клемм и проводов.

При возникновении ситуации, когда стартер не крутит, проверяем напряжение на клеммах АКБ и при необходимости заряжаем её. Кроме этого, полезно проверить плотность контакта на плюсовом выводе самого стартера. Клеммы АКБ зачищают и смазывают токопроводящей смазкой, контакт плюсового провода зачищают и плотно закручивают. Таким образом можно избежать проблем с запуском двигателя в дальнейшем. Всем мгновенных запусков и солнечных дорог!
