Проверка и регулировка зазоров клапанов

Опубликовано: 17 Ноя 2021Рубрика: Вопросы по ремонтуАвтор: editor

Инструкция по регулировке клапанов на Toyota Corolla

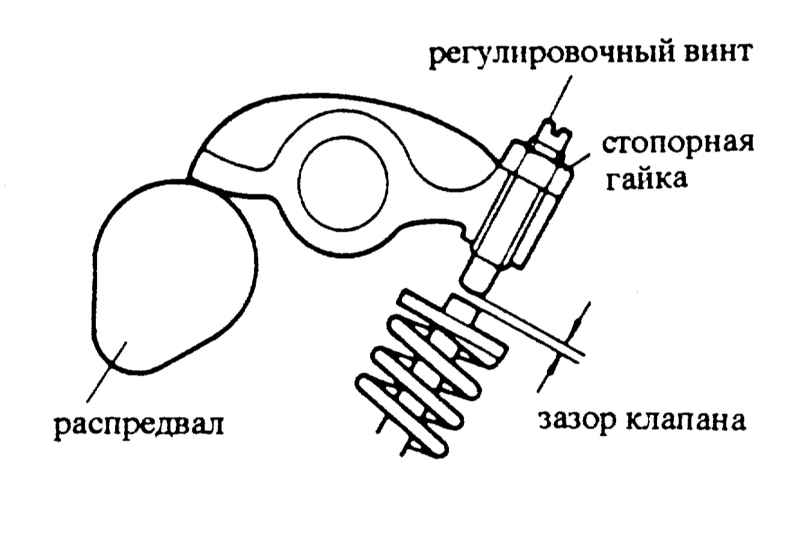

Перед тем как приступить к процессу, нам будет необходим гараж, желательно вымытый, чтоб в нем не было пыли и грязи. Загнав свой автомобиль в гараж, можно приступать к нашему основному делу. На первом этапе нам потребуется поднять капот, открутить крышку клапанов, а затем вытащить все свечи, которые там есть – это позволит легче вращать коленчатый вал.

После того как крышка снята и свечи вытащены, переходим ко второй стадии. Здесь нам необходимо выставить первый поршень в такт сжатия (ВМТ). Руководство к автомобилю должно вам помочь в данном процессе. Необходимо добиться положения совпадения меток.

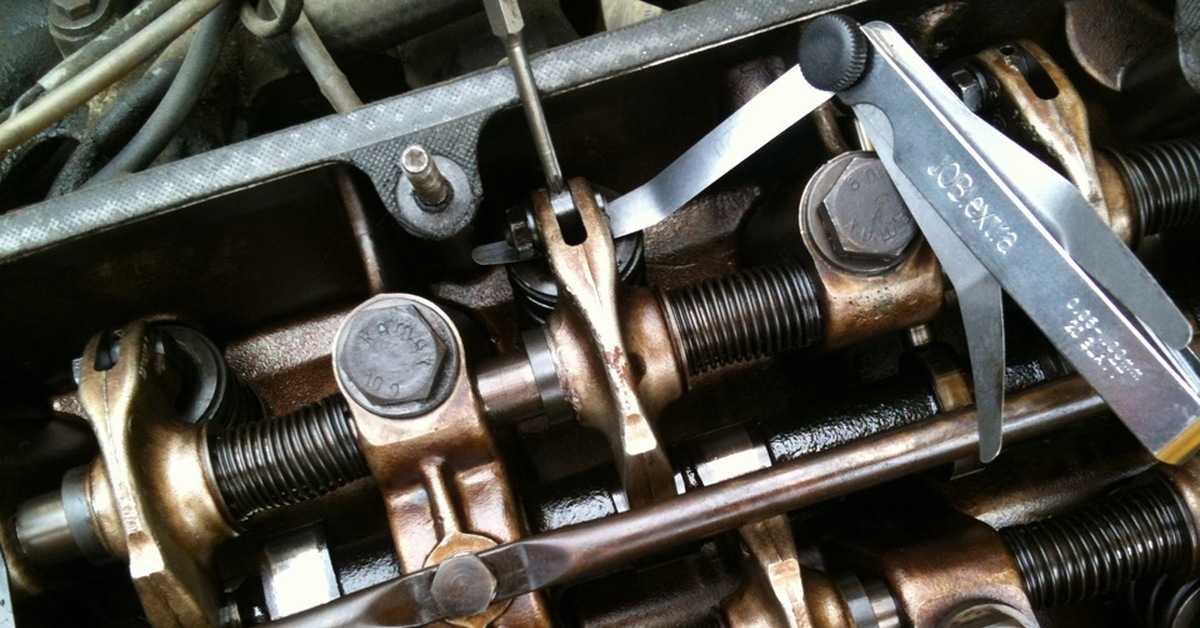

Когда положения поршня в цилиндре было выставлено, можно приступить к проверке зазоров в цилиндрах. Где в первом и втором цилиндрах, проверяем клапана впуска, а в третьем и четвертом – выпуска. После проверки зазоров нам необходимо провернуть коленчатый вал ровно на 360 градусов, и проверяем в точности наоборот. В первом и втором цилиндре проверяем выпускные клапана, а в третьем и четвертом впускные.

Замерив, результаты необходимо сравнить свои замеры, с оптимальными показателями по клапанам, которые установлены производителем автомобиля. Итак, граница зазоров для впускных клапанов составляет от 0,19 до 0,29, а для выпускных от 0,39 до 0,49. Если ваши результаты замеров расходятся с установленными допустимыми границами зазоров, то вам необходима регулировка. Для этого мы снимаем, шкив, ремни, защитную крышку ГРМ и опять выставляем первый поршень.

После этого переходим на следующую стадию и извлекаем толкатели, обязательно складывать их в строгом соответствии с цилиндрами и номерами клапанов, из которых они были вытащены. Путать нельзя.

Далее измеряем толщину проставки каждого толкателя при помощи стрелочного индикатора, данные заносим в таблицу. Для того, что бы достичь желаемых регулировок с имеющимися данными мы производим расчеты по формуле: Новая поставка = старая + измеренный зазор.

После того, как все посчитано, можно поменять проставки местами, это позволит уменьшить их необходимое количество до минимального, просто есть вариант, что вы не найдете новые в магазинах вашего города. И наконец, после совершения всех этих несложных манипуляций собираем все на место.

Прокручиваем пару раз коленчатый вал и снова проверяем зазоры, если где-то, чем-то не довольны, необходимо провести процедуру еще раз, однако чаще всего такая замена срабатывает и после окончательной сборки двигателя, вы наслаждаетесь тишиной его работы.

Проверка и регулировка зазоров клапанов Toyota Corolla

Общие сведенияПоследовательность регулировки зазоров клапанов при установки поршня первого цилиндра в положение ВМТ

Е – распределительный вал впускных клапанов
А – распределительный вал выпускных клапанов

Последовательность регулировки зазоров клапанов при установки поршня четвертого цилиндра в положение ВМТ

Е – распределительный вал впускных клапанов
А – распределительный вал выпускных клапанов

Использование специального инструмента для прижатия толкателей в их отверстия

Для изъятия регулировочных шаюб используются отвертка и магнит.

На дизельных двигателях зазоры клапанов проверяются и регулируются на холодном двигателе.

Порядок выполнения

1. Снимите крышку головки цилиндров.

2. Проверните двигатель до установки поршня первого цилиндра в положение ВМТ. При этом метка на шкиве должна совпасть со штифтом на корпусе масляного насоса.

3. Проверьте, что толкатели клапанов первого цилиндра имеют небольшой люфт, а толкатели клапанов четвертого цилиндра сидят плотно. Если это не так, проверните двигатель еще на один оборот.

4. Измерьте в соответствии с рис. Последовательность регулировки зазоров клапанов при установки поршня первого цилиндра в положение ВМТ с помощью щупов, вставляемых между толкателем и поверхностью кулачка, зазоры клапанов. Зазоры впускных (Е) и выпускных (А) клапанов не на всех двигателях одинаковы и приводятся в таблицах размеров и регулировок.

5. Проверните двигатель на один полный оборот и замерьте зазоры, указанные на рис. Последовательность регулировки зазоров клапанов при установки поршня четвертого цилиндра в положение ВМТ. Признаком правильной регулировки является то, когда конец щупа вводится, а затем под легким нажатием щуп прогибается и входит внутрь.

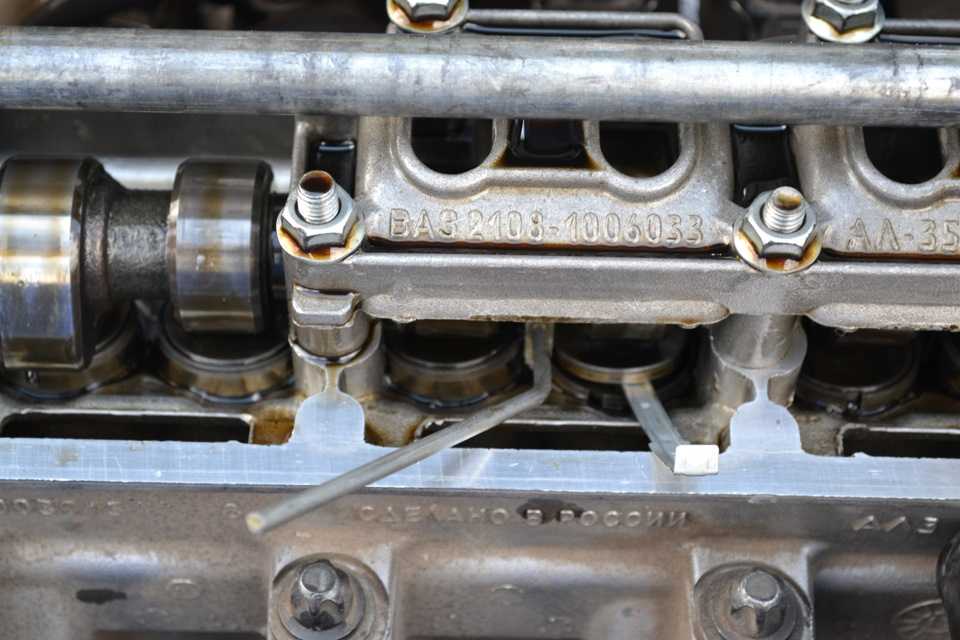

6. Для регулировки зазоров клапанов следует заменить регулировочные шайбы с верхней стороны толкателей, но для снятия и установки регулировочных шайб требуется специальный инструмент. Для этого проверните коленчатый вал до установки соответствующего кулачка острием вверх и с помощью специального инструмента, показанного на рис. Использование специального инструмента для прижатия толкателей в их отверстия, или иным образом прижмите толкатель внутрь, чтобы можно было взять и вытащить маленькой отверткой и магнитом регулировочную шайбу.

7. Прежде чем прижимать толкатель, его следует повернуть так, чтобы насечка с верхней стороны была обращена к свечам. Оба толкателя прижимаются одновременно, то есть необходимо следить за тем, чтобы оба толкателя прижимались ножкой приспособления.

8. Измерьте снятую шайбу микрометром и запишите результат.

9. Вычислите толщину новой шайбы для обеспечения требуемого зазора клапана. При этом используется следующая формула:
Впускные клапаны: N = Т + (А – 0,25 мм);
Выпускные клапаны: N = Т + (А – 0,30 мм), где «Т» – толщина снятой шайбы. «А» – измеренный зазор клапана и «N» – толщина новой, подлежащей установке шайбы.

10. Выберите шайбу, которая по толщине наиболее близка к требуемому зазору. Имеется ряд из 25 размеров шайб толщиной от 2,2 мм до 3,4 мм через 0,05 мм.

11. Для установки регулировочной шайбы снова прижмите толкатель внутрь и вставьте шайбу.

12. Измерьте зазор клапана, как было описано выше.

13. Отрегулируйте зазоры остальных клапанов.

Предупреждение

Регулировочная шайба ни в коем случае не должна упасть в двигатель. Во избежание этого используйте маленькую отвертку и магнит, как это показано на рис. Использование специального инструмента для прижатия толкателей в их отверстия . Шайба может быть после этого выдвинута в сторону и «схвачена» магнитом.
