Как отрегулировать сцепление своими руками

При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.

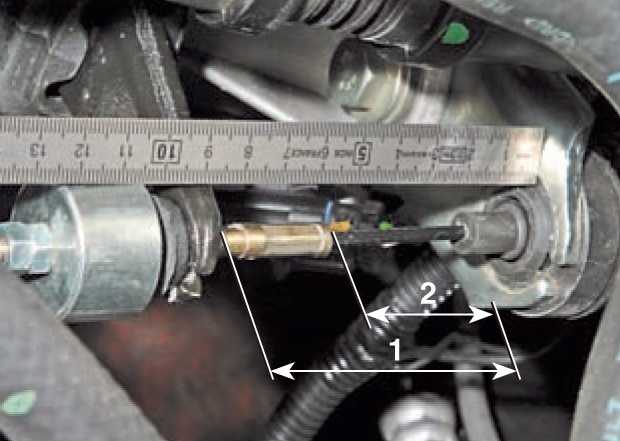

На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:

• 86 мм от кронштейна коробки передач до вилки сцепления;
• 60 мм от кронштейна до обжатой части наконечника троса.

Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.

Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.

После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.

Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.

Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.

Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:

• установить ТС на яму или подъемник;
• снять защиту поддона картера;
• отсоединить датчик уровня тормозной жидкости;
• убрать пробку от бачка гидропривода;
• для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
• бачок гидропривода заполняется жидкостью;
• подсоединить приспособление;
• снять заглушку;
• установить штуцер для прокачки;
• нажать на фиксатор, избегая его натяжения;
• вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
• включить насос;
• дождаться, пока в сливаемой жидкости не будет пузырей;
• закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
• зафиксировать трубопровод гидропривода;
• для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
• нажать на фиксатор, не воздействуя на него в сторону натяжения;
• вытянуть трубопровод гидропривода;
• включив насос, наполнить шприц жидкостью, спустив его в систему;
• повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
• при необходимости нужно долить рабочую жидкость в бачок.

Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.

Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.

Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.

Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать

Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы. И потребность регулировки и замены не возникнет раньше положенного срока.

Смазка тросика

Потребуется WD-40.

Есть определенный тип водителей, которые считают, зачем лишний раз «париться» – проще поставить новый, и избавиться таким образом от скрипа педали сцепления на авто Рено Логан навсегда. Возможно, с этим мнением можно и согласиться, но только новый трос все же следует промазать – так он будет работать долго и надежно.

Другой тип автовладельцев утверждает, что смазывать любые тросики категорически нельзя, мол, так он обрекается на медленную смерть от абразива, который образовывается от грязи и песка. С этим позвольте не согласиться, потому что практика показывает, что смазанный трос безотказно работает в любых условиях.

Чем смазывать? Одни используют графитовую смазку или Литол, другие – WD-40. Аэрозоль в последнее время стал чуть ли не панацеей от всех неполадок, связанных с трением, коррозией и еще целым рядом явлений. Однако если прислушаться к специалистам, все перечисленные варианты неприемлемы. Литол, к примеру, начинает застывать уже при -15°C, что недопустимо.

Оптимальным вариантом принято считать смазку ЦИАТИМ 221, которая отлично справляется в малонагруженных узлах трения при температуре от -60 до 120°C. Смазка наносится на открытые участки троса, при этом делаются возвратно-поступательные движения.

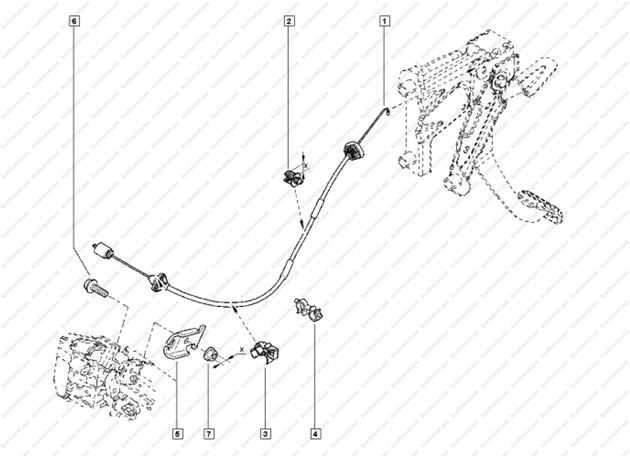

Меняем трос на Логане: пошаговый план

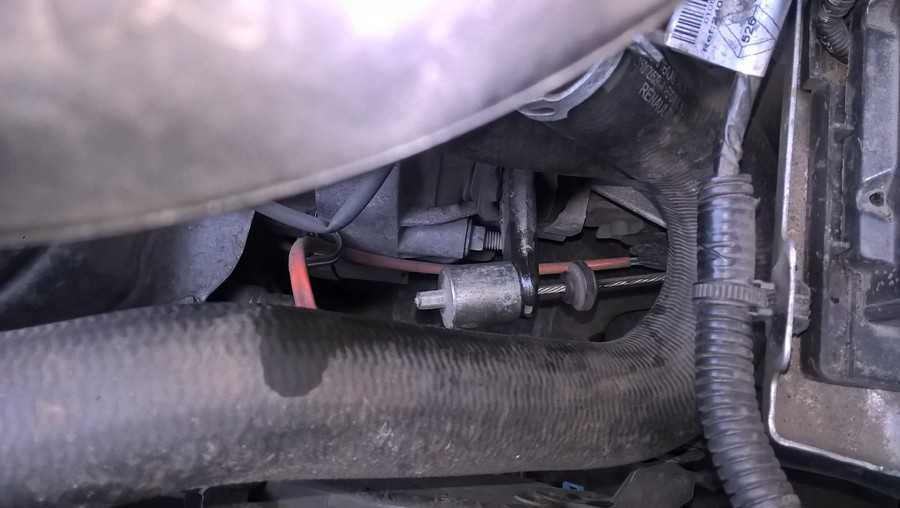

Выполнив подготовительные операции, владелец авто увидит трос с наконечником-стержнем. На нём закреплен груз. В исходном состоянии грузик не виден. Снятие и установка элемента производятся так:

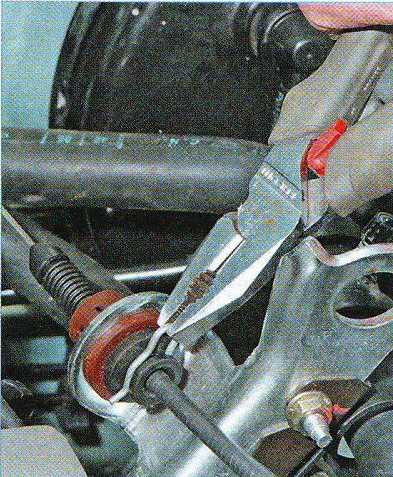

• За грузиком находятся гайка и контргайка, которые нужно открутить с помощью ключей. Так ослабляется фиксация троса, его можно вытянуть из вилки и кронштейна.
• Внутри салона снимается часть шумоизоляции, размещенная под рулевой колонкой. Потребуется максимально сдвинуть назад водительское сиденье. Снимать шумоизоляцию следует аккуратно, ведь можно легко порвать материал.
• Педаль сцепления отгибается вверх, трос освобождается из нее с некоторым усилием.
• Трос крепится в отверстии щитка моторного отсека усиками оболочки, которые нужно отщелкнуть пассатижами.
• Под левой опорой хомут крепления. Его также необходимо открыть.
• Старую запчасть вытаскиваем через моторный отсек. На этом демонтаж завершен.

После снятия детали производится смазка вилки. Можно использовать медицинский шприц со срезанным наискосок колпачком. С вилки снимаем пыльник. Много смазки не потребуется, достаточно 2-5 мл. Установить пыльник на место сложно. Для упрощения процесса перед демонтажем желательно запомнить его исходную позицию. Обратная установка троса сцепления тоже требует определенных усилий. Действовать нужно так:

• Тросик монтируем под опору силового агрегата, фиксируем в кронштейне и вилке.
• Ослабляем регулировочную гайку, гибкий элемент просовываем в салон авто.
• Защелкиваем оболочку тросика, что позволяет закрепить его в отверстии моторного отсека.
• Педаль сцепления приподнимаем вверх, тросик заводим в небольшое углубление, выполняем регулировку с использованием линейки.
• Под опорой фиксируем ослабленный хомут.
• Устанавливаем гайку и контргайку, которые надежно фиксируют элемент на исходном месте.
• Возвращаем в начальное состояние глушитель впуска, гофру воздуховода.

Если процедуре не возникло проблем, можно начинать ездить.

Сцепление Рено Логан 1.4 и 1.6

Весьма часто возникающей неисправностью, с которой сталкиваются владельцы модели Рено Логан, является появление скрипа педали привода механизма сцепления, а порой и выход всего узла из строя по причине износа. Для профилактических и ремонтных мероприятий в отношении данного механизма владельцы направляются в специализированную мастерскую, что влечет существенную трату финансового ресурса.

Многие любители авто склоняются к экономии средств за счет собственноручного диагностирования и ремонта сцепления, а также механизма его привода.

Эта статья поможет вам приобрести навыки по самостоятельному устранению причин, вызывающих скрип. Узнаете, как происходит замена сцепления, а также как отрегулировать на машине сцепление, еще многих интересует вопрос, сколько ходит сцепление.

Регулировка привода выключения сцепления Рено Логан 1,4

На автомобиле Рено Логан с пробегом регулировка сцепления заключается в установке всего одного параметра: размера от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления (см. фото выше).

Необходимые инструменты

— Два рожковых ключа на «10»

— Один рожковый ключ на «7»

Подготовительные работы

— Очищаем от загрязнения резьбовой наконечник троса привода сцепления и его гайки

— Несколько раз нажимаем на педаль сцепления

Порядок регулировки привода выключения сцепления на автомобиле Рено Логан 1,4

— Проверяем регулируемый размер

При помощи линейки проверяем расстояние от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления. Оно должно составлять 60±5 мм. Если установлено отклонение от нормы в ту или иную сторону, проводим регулировку.

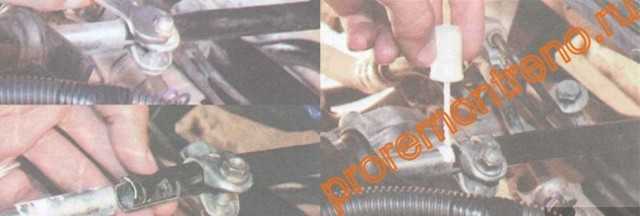

— Ослабляем контргайку регулировочной гайки

При помощи двух ключей на «10» ослабляем затяжку контргайки регулировочной гайки привода сцепления.

— Изменяем регулировочный размер

Ключом на «7» удерживаем наконечник троса за шестигранник, ключом на «10» вращаем регулировочную гайку. При этом если гайку затягиваем – размер увеличивается, педаль сцепления будет подниматься, гайку отпускаем – размер уменьшается, педаль падает. Линейкой периодически измеряем регулируемый размер и при достижении им требуемого значения вращение регулировочной гайки прекращаем.

— Стопорим регулировочную гайку контргайкой

Используем, как и ранее, два рожковых ключа на «10». После стопорения несколько раз нажимаем на педаль сцепления и еще раз проверяем регулируемый размер. Если есть необходимость, немного его корректируем.

Если размер выставлен верно, педаль сцепления будет располагаться на уровне с педалью тормоза или чуть выше ее (12,5 – 13,5 см от пола до края педали при снятом коврике), а ход вилки выключения сцепления находиться в пределах 28-35 мм. Передача заднего хода должна включаться при работающем двигателе без посторонних звуков и затруднений.

Если регулировкой привода сцепления не удается устранить возникшие при его работе неисправности, то вероятнее всего сцепление подлежит замене. Чаще всего на автомобилях Рено Логан такая необходимость появляется к 200.000 км пробега в связи с износом ведомого диска, но возможно и раньше (в зависимости от условий эксплуатации).

Примечания и дополнения

— Дополнительными признаками необходимости регулировки сцепления на автомобиле Рено Логан 1 будет расположение педали сцепления выше или ниже педали тормоза и «схватывание» сцепления слишком высоко или слишком низко.

— Изначально, на новом автомобиле Рено Логан 1,4 в приводе сцепления выставлено два размера:

от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления (60±5 мм);

от кронштейна на коробке передач до вилки выключения сцепления (86±5 мм).

Второй размер в процессе эксплуатации автомобиля не регулируется.

Еще статьи по сцеплению автомобилей Рено Логан

— Замена сцепления на автомобиле Рено Логан

— Замена троса сцепления на автомобиле Рено Логан

— Неисправности сцепления автомобиля Рено Логан

— Устройство сцепления автомобиля Рено Логан, схема

Навигация по сайту

Поэтому педаль идёт вверх, её полный ход становится больше, а сцепление стартует с паузой, заметной в окончании хода. В таком случае проводится регулировка до начального состояния.

Выбор комплекта сцепления на Рено Логан, Сандеро

Также стоит поставить новые прокладки. Устранение неприятных звуков Замена имеет смысл, когда корректировка показателей не принесла результатов, и тросик по-прежнему издаёт звуки. Обычно покупка новой детали должна помочь убрать скрипы.

Если после настройки вы проверяете педаль тремя нажатиями, и размер снова сбивается — пришло время проводить замену. Трос часто скрипит из-за оболочки, которая выходит из строя гораздо раньше.

Компоненты сцепления Рено Логан

Чтобы постоянно не настраивать ход педали, потратьтесь на качественный тросик

Обратите внимание, что при длительной эксплуатации внутри узла накапливается грязь

Процесс замены подробно показан на фото с описанием операций. Снимаем вилку с ВП. В примере ниже, показана ситуация при которой направляющая втулка развалилась.

Грязь на вилке, упоре, а так же в корпусе следует убрать. Далее промойте все рабочие поверхности WD Затем элементы протираются ветошью, наноситься смазка на упор, а так же на направляющую гильзу и рабочую часть вилки.

Теперь новый подшипник с вилкой надевается на гильзу первичный вал , эта операция не вызовет у вас сложностей. Проверяется рабочий ход вилки с подшипником по валу, корректность монтажа и сопряжения деталей. После этого приступаем к монтажу КПП в обратной последовательности.

Замена направляющей втулки выжимного подшипника Рено Логан 1. Это приведет к несоответствующему зацеплению дисков. Замените поврежденные или изношенные компоненты. Это может привести к пробуксовке сцепления, что, в свою очередь, приведет к непроизвольному перемещению автомобиля.

Выполните капитальный ремонт сцепления в сборе. Обычно это вызвано повреждением пружины.

Регулировка троса сцепления

Более подробно о замене и регулировке всего сцепления в материале: .

На любом тяговом тросе всегда регулируются два параметра. Но трос сцепления Рено Логан устроен так, что настраивают только параметр L2 (см. фото). Расстояние L1 не регулируется, и оно должно составлять 86+-5 мм.

Отправная точка – L2 равняется 60 мм

Итак, берём ключ «на 10», накручиваем гайку 2 и пару раз нажимаем на педаль. Проверяем, что зазор L2 равен примерно 60 мм. Если надо, корректируем положение гайки.

Контрольная проверка: заводят мотор и включают заднюю передачу. Если она включается легко, сцепление настроено правильно. Кстати сказать, зажать контргайку можно будет на последнем этапе.

Как смазать «вилку»

Снимите бачок с жидкостью ГУРа. Для этого откручиваются винты T20 (2 шт.). Затем бачок откидывают в сторону и закрепляют его проволокой. Если в бачке недостаточный уровень жидкости, то .

1. Удаляем лишние элементы
2. Когда бачка нет, можно подобраться к пыльнику вилки.

Понятно, что тросик сцепления в Рено Логан скрипеть не может. Если скрип есть, «виновата» вилка. Шарнир вилки сцепления закрыт пыльником, который просто сдвигают вверх (см. фото).

Долой пыльник!

После того, как чистка выполнена, наносят защитную смазку. А смазывать надо направляющий стержень (жёлтенький).

Используйте только высокотемпературную смазку, предназначенную для подшипников сцепления.

Чтобы вернуть пыльник на место, его следует «размягчить». Здесь подходят любые составы на основе силикона.

Артикулы

Для всех тросиков, подходящих для авто первой и второй генерации, в каталоге Рено приводятся два артикула – 8200215961 и 6001546867. Речь идёт о разных обозначениях одной детали.

А вот номер 307705043R – это новое поколение машин, то есть 2014-й год. Не ошибайтесь!

Заменители

• 3074 600 294 — самый распространённый вариант замены оригинальной запчасти
• 3074 600 294 в Экзисте
• Перечислим аналоги, подходящие для машин из двух первых генераций:

• CABOR 10.2890
• TRISCAN 8140 25250
• ATE 24372810312 или 591031
• AUTOMOTOR FRANCE AVC6867SAE1 или AVC6867

Какие признаки указывают на необходимость регулировки

Отклонения от допустимых норм в положении педали сцепления можно увидеть, не производя измерений. В исправном состоянии она находится вровень с педалью тормоза. По мере износа корзины и диска она начинает подниматься. Неправильная постановка педали частично провоцирует следующие проблемы:

Пробуксовку, при которой сначала повышаются обороты двигателя, а после их небольшого снижения появляется ускорение. Водитель может уловить запах гари, который появляется из-за горения накладок, или при попадании смазочной жидкости в область фрикционной накладки. Динамика автомобиля снижается, особенно при движении на подъеме. Подобная проблема может увеличивать перегрев двигателя и расход топлива. Помимо сцепления, проблема вызывается подклиниванием выжимного подшипника, износом накладок ведомого диска или повреждением диафрагменной пружины.
Повышение шума, вызванное разрегулировкой сцепления или износом выжимного подшипника

Особое внимание следует обратить, если скрип следует при включении задней передачи.
Затрудненное включение и выключение передач. Процесс может сопровождаться шумом или треском

В этом случае говорят, что сцепление «ведет». Такое также возможно при повреждении диафрагменной пружины, дисков или поверхности маховика.

Обратить внимание на педаль следует при наличии рывкообразных движений при старте или во время движения, особенно если проблема проявляет себя при смене передачи. Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить. Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить

Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить

Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке. При повторном нажатии можно перевести рычаг в требуемое положение. Если требуется более низкая передача, то перед повторным воздействием на сцепление следует немного нажать педаль газа.

Вот сигналы, по которым можно с 99-процентной точностью определить, что узел неисправен:

1. Треск при переключении передачи.
2. Дёрганья и пробуксовка при старте машины.
3. Запах горелого в салоне.

Наличие одного из этих симптомов – уже повод для обращения в сервис. Точно определить, нужна ли замена, способен только механик, специализирующийся на ремонте автомобилей этой марки. Мастера смотрят на жёсткость педали, её скрип во время нажатия. Сильный шум – признак того, что вышел из строя выжимной диск, разрушились подшипники, увеличился люфт.

Сцепление нуждается в тщательной проверке. Знаток обязательно сядет за руль, взведёт стояночный тормоз, закроет окна, отключит акустику и другие источники шума. Педаль он протестирует на выключенном моторе — она должна опускаться плавно, не проваливаться, скрипеть или вести. Важен контроль муфты на работающем моторе – когда мастер тестирует переключение передач. Симптомы неисправности муфты таковы:

• рывки и вибрации при включении — криво настроена корзина, на зеркало ведомого попала смазка, расслабились фиксаторы ДВС;
• пробуксовка (двигатель вращает маховик быстрее, чем тот корзину) – изношены фрикционные накладки или масло попало на поверхность диска;
• ведение (узел не выключается, передачи от этого не включаются) — потерял начальную установку трос привода, загрязнились шлицы вала, перекосился/скоробился нажимной диск;
• визг (сцепление визжит при переключении скоростей или старте машины) – указывает на износ выжимного подшипника;
• проскальзывание — изношены фрикционные прокладки или загрязнена поверхность маховика/корзины;
• залипание (перемещение рычага больше нормы) – муфта загрязнена маслом или сгорела.

Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить

Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке.

Замена диска сцепления и его ресурс

Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.

Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.

Приступаем к замене.

1. Установите ваш автомобиль на подъемник и снимите передние колеса.
2. Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
3. Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
4. Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
5. Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
6. Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
7. Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
8. Произведите демонтаж КПП и уберите ее в сторону.

Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.

1. Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.

Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.

1. Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.

Остальную сборку проводите в обратном порядке и не забудьте отрегулировать длину троса. Не забудьте очистить систему клапанов КПП, называемых сапуном.

Операции по снятию и дефектовке деталей сцепления Лада Ларгус

Работа показана на примере автомобиля с двигателем К4М.

На автомобиле с двигателем К7М сцепление снимают полностью аналогичными приемами. 1. Снимите коробку передач

Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, маркером) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки). Последующие операции для наглядности показаны на снятом двигателе.

Так расположены болты крепления кожуха сцепления к маховику двигателя.

3. Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.

4. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск надо заменить.

Если накладки ведомого диска замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, потребуется его замена.

5. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их рукой в гнездах ступицы. Если пружины легко перемещаются в гнездах или сломаны, замените диск.

6. Проверьте осевое биение ведомого диска, если при визуальном осмотре обнаружено его коробление.

Если биение превышает 0,5 мм, замените диск. 7

Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы

8. При ослаблении заклепочных соединений А деталей кожуха и нажимного диска замените нажимной диск в сборе. Внешним осмотром оцените состояние диафрагменной пружины В нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места Б контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе.

9. Осмотрите соединительные звенья А кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе. Внешним осмотром оцените состояние опорных колец Б нажимной пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

10. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали. 11. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.

12. При монтаже сцепления сначала с помощью оправки установите ведомый диск…

Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска (показана стрелкой) была направлена в сторону диафрагменной пружины кожуха сцепления.

13 после установите на три центрирующих штифта кожух нажимного диска сцепления. После этого можно ввернуть и болты крепления.

14. Болты вворачивайте равномерно, по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру. Момент затяжки болтов 20 Н*м.

15. Выньте оправку.

16. Установите коробку передач. 17. Удалите воздух из гидропривода выключения сцепления автомобиля с коробкой передач JН5

4500р.

Сцепление на автомобиле служит для временного отключения мотора от ходовой части для переключения передач и при начале движения с места. Ресурс сцепления очень сильно зависит от стиля езды водителя, и в среднем составляет 150-200 тысяч км.

Замена сцепления Лада Ларгус, наряду с капитальным ремонтом двигателя, считается одной из самых сложных и ответственных ремонтных процедур автомобиля. Чтобы заменить сцепление нужно разобрать большое количество агрегатов и узлов автомобиля, что само по себе уже является очень непростой задачей.

Меняем тросик газа на Рено Логан своими руками (фото и видео-контент)

Снимаем воздушный фильтр

Чтобы добраться до дроссельной заслонки, надо избавиться от корпуса воздушного фильтра. Подробнее о замене воздушного фильтра на Рено Логан здесь.

Поэтому можно сразу отсоединить воздушный патрубок (см. рис.), а затем выкрутить четыре винта крепления. Шляпка рассчитана под ключ E-12.

Все крепёжные элементы фильтра

Теперь корпус ничем не удерживается. Наклоните его влево, чтобы вывести трубку адсорбера из пластикового держателя.

Число разных шлангов – два

Дальше от фильтра отключают шланг, идущий к системе вентиляции картера. Он сделан из резины и одет на пластик.

Как менять трос

В замене любого тягового троса главное – это снятие, то есть отключение троса от «исполнительного устройства». Тросик газа в Рено Логан соединён с дроссельной заслонкой, и с ней мы будем работать на первом шаге. Ещё наконечник троса надо снять с педали «газ». И только затем оболочку вытягивают в подкапотное пространство.

Узел заслонки

Петля троса будет одета на рычаг заслонки. Снимите петлю.

Вытягиваем трос из фиксатора

Затем, не снимая скобу, просто сдвигайте резиновую втулку «на себя». В этом поможет шлицевая отвёртка (см. фото). В завершение трос вытягивают из отверстия фиксатора.

Узел «педаль газа»

Если с фонариком подлезть к правой педали, можно будет увидеть прорезь (см. фото).

Снимаем трос с педали

Наконечник троса легко выводится из ушка, но надо втянуть трос в салон.

Под капотом

На перегородке можно найти втулку, в которую упирается оболочка троса. Но так как сам трос ничем не удерживается, оболочку вытягивают вперёд (см. фото).

Вытягиваем оболочку с тросом

Если последовательность шагов поменять, то ничего, конечно, не получится.

Монтаж

Все шаги, рассмотренные выше, надо повторить в обратной последовательности. Заводим трос внутрь салона, подключаем его к педали и так далее. А когда петля троса будет одета на рычаг, может потребоваться регулировка (см. ниже).

Отличия для двигателя K4M

Рычаг заслонки на моторе K4M закрыт не фильтром, а глушителем шума впуска. Снять этот «глушитель» можно в два счёта.

Резиновый хомут легко снимается

Сначала удаляют хомут, отсоединив его от «язычка». Затем сразу снимают патрубок и удаляют «глушитель» полностью.

Сам рычаг дроссельной заслонки состоит из двух «щёчек». На одной из них сделана прорезь (см. фото).

Потяните рычаг «на себя»

Как надо выполнять демонтаж:

1. Наклоняем рычаг;
2. Подтягиваем трос;
3. Выводим трос из прорези.

Остальные детали, которые соединяются с оболочкой троса – это две муфты. Их конструкция рассмотрена выше.

Артикулы

Заменители и аналоги

8 клапанов:

• Asam-Sa 30371
• Automotor France ATC 6868
• FRANCECAR FCR210151
• A.B.S. K37240
• LECOY 4768
• SEIM 122185
• KAGER 19-3928
• REMKAFLEX 47.3010
• SPIDAN 440742
• TRISCAN 8140 25329
• SPJ 911111

16 клапанов:

• Asam-Sa 32067
• Automotor France ASC 8721
• BRECKNER BK19017

В чём отличия

Ремонт троса

Иногда узел под названием «трос газа» можно отремонтировать. Сначала требуется его снять. Смысл в том, чтобы самим изготовить новый трос, «пересадив» на него оба наконечника. Длину нового троса тоже надо подобрать правильно.

Трансплантация

Петля троса, подходящего для моторов «K7», содержит несколько деталей. Сам узел разбирают, а бобышку, закреплённую на тросе, отпиливают.

Не бойтесь распилить наконечник

Центр бобышки можно рассверлить, хотя отверстие присутствует с завода. Главное – провести зенковку, иначе припаять трос будет сложно.

Припой должен быть утоплен внутрь выемки.

Теперь изучим, как поступить с Т-образным наконечником. В принципе, технология используется одна:

1. Рассверливаем крепление троса;
2. Проводим зенковку;
3. Закрепляем и припаиваем новый трос.

Все действия поясняет фото.

Подготовка Т-образных наконечников

Сталь неплохо паяется. Только надо использовать активный флюс. Мощность паяльника – 100-120 Ватт.

Регулировка тросика газа

Регулируется трос так: вынимаем скобу, сдвигаем гофру внутрь втулки, снова одеваем скобу.

Здесь используют плоскогубцы

Стальную скобу надо снимать с гофры полностью. Для этого используются плоскогубцы. Гофру сдвигают вперёд или назад – других вариантов нет.

Надо добиться следующего:

• При отпущенной педали газа натяжение отсутствует. Заслонка закрыта полностью;
• Трос не должен провисать. Надо, чтобы при малейшем нажатии заслонка начинала открываться.

Правильная настройка будет соответствовать минимальному провисанию троса. А добиться этого результата можно всегда.

Трос сцепления — замена и регулировка троса сцепления рено логан — renault logan

Замена Трос сцепления заменяют целиком в случае его обрыва, а также в случае если он стал неработоспособным или слишком туго перемещается в своей оболочке.

Ухватившись за груз на тросе сцепления и потянув, выводим его из прорези вилки сцепления

Вытащите наконечник троса (его демпфер) из кронштейна расположеного на коробке передач

После чего в салоне автомобиля, под приборной панелью, потянув трос сцепления (1) на себя, извлекаем его из держателя педали сцепления

затем сжав распорные лепестки заднего накончника троса (на рисунке слева наконечник в снятом виде) проталкиваем его в моторный отсек через отверстие в щитке передка (2)

после чего вытягиваем трос из отверстия в щитке, со стороны моторного отсека.

Трос снят. Установка троса производится в обратном порядке.

Регулировка троса потребуется при его замене. Кроме того каждые 15 тыс. км пробега следует проверять ругулировку. По мере эксплуатации автомобиля изнашиваются накладки ведомого диска сцепления, поэтому изначальные регулировки троса постепенно изменяются — увеличивается расстояние 1 и 2 (см. рисунок) и увеличивается ход педали сцепления.

При регулировке троса выставляем такие же размеры, какие приняты на заводе-изготовителе. Измерения проводим линейкой. Расстояние 1 (между вилкой сцепления и кронштейном на КП) = 86±5 мм. Расстояние 2 (между кронштейном на КП и резьбовым наконечником троса) = 60±5 мм.

Если расстояние не соответствует положеному, то регулируем его вращая регулировочную гайку наконечника троса (2), ослабив перед этим контрагайку (1). (потребуется ключ «на 10»). При регулировке может потребоваться удерживать трос от вращения за гранёную часть его наконечника ключом «на 7» (рисунок справа)

После этого нажимаем на педаль сцепления несколько раз и снова проверям расстояние, при необходимости — регулируем. Ход вилки сцепления должен иметь расстояние 28-33 мм.(для 1.4 л) и 30-35 мм.(для 1.6 л). После регулировки затягиваем контрагайку (1). Задняя передача на работающем автомобиле должна включаться чисто, без треска. Педаль сцепления при регулировке должна распологаться примерно на одном уровне с педалью тормоза. Расстояние до пола — 105-110 мм.

Узнайте больше о новом логан

• Замена троса сцепления на Рено Логан: пошаговая инструкция, необходимые инструменты
• Трос сцепления — ЗАМЕНА И РЕГУЛИРОВКА троса сцепления Рено Логан — Renault Logan
• Видео как снять и заменить переднюю блок фару Рено Логан своими руками. Замена фары головного света Logan
• Тюнинг фар Renault Logan в Балашихе
