Что такое бензонасос

Бензонасос является ключевой составной частью системы питания, в его рабочую задачу входит бесперебойная, своевременная подача горючего в систему.

В каждой модели конструкция и местонахождение бензонасоса уникальны, у Лады Калины, это устройство расположено в противоположной стороне от силового агрегата.

С одной стороны, такое расположение позволяет выиграть в технических возможностях машины, но с другой, требуется более мощная работа устройства, нежели у моделей, в которых бензонасос расположен ближе к двигателю.

Для того, чтобы бензонасос у Калины справлялся со своей работой, он представлен в электрическом варианте. Его преимуществами является:

• простота конструкции;
• хорошая подача горючего;
• безопасность.

Но, как того стоило ожидать, электрика у Калины пока что не является сильным местом, она часто выходит из строя, что является главным минусом.

Кроме того, в число недостатков бензонасоса Лады Калины входит повышенный уровень шума, чувствительность к качеству бензина, а также тот факт, что он нуждается в охлаждении.

Вопрос с качественным бензином в нашей стране, к большому сожалению, до сих пор остается не решенным, это является одной из причин, почему топливная система Лады Калины выходит из строя.

Забиваются фильтры, что нарушает работу всего механизма и в итоге, приводит к отказу насоса.

Вот почему фильтры, или, как их еще называют, сеточки, необходимо регулярно менять.

Об этом мы и поговорим, но прежде, давайте разберемся, а какие же бывают неисправности у бензонасоса Калины?

Виды неисправностей:

• Одной из наиболее частых неисправностей насоса является быстрое снижение давления после того, как запускается мотор. Этот факт говорит о серьезных нарушениях, которые могут быть спровоцированы либо дефектом клапана, либо поломкой регулятора уровня давления, вполне возможно, что забились и форсунки. Резкое падение давление приводит к проблемам в запуске двигателя, что, если не исправить поломку, и вовсе может привести к выходу двигателя из рабочего строя.
• Случается и так, что двигатель теряет в мощности, или вовсе, движок не заводится, хоть на холодную, хоть на горячую. Все это случается в случае, когда рвется мембрана или пружина, изнашивается шток или происходит засорение фильтров, причем, последнее происходит чаще, чем что-либо другое.
• В любом случае, обнаружив, что с топливной системой что-то не так, следует прежде всего проверить состояние фильтров, потому что они, из-за некачественного бензина, засоряются довольно быстро, и, лучше менять их своевременно, не дожидаясь проблем. Теперь о том, как самостоятельно поменять сеточку от насоса.

Рекомендуем: Причины ошибок пропусков зажигания и их самостоятельное устранение

Рекомендуем почитать

Выполнять выше обозначенное действие следует для того, чтоб обнаружить неисправности при диагностике или ремонте топливной системы и конкретно в систе .

Функция датчика скорости (ДС) в транспортном средстве – передать электрические импульсы на контроллер, который, руководствуясь поступившими .

В других статьях уже было рассказано о том, как заменять фильтр тонкой очистки на автомобилях Lada Kalina.Сегодня эта процедура будет рассмотрена на .

Коротко вспомним, в чем же суть процесса, о котором дальше пойдет речь. Шумоизоляция – несколько мероприятий, целью которых является уменьшение .

Добро пожаловать! Сеточка бензонасоса – она же топливный фильтр грубой очистки, устанавливается она в самом бензонасосе и когда он сосёт бензин из бака в двигатель, этот бензин через эту сеточку проходит и очищается, потом же он попадает в топливные трубки и идёт дальше, где доходит до фильтра тонкой очистки и снова очищается, оба фильтра рекомендуется менять сразу, потому что при смене только лишь одного, фильтра тонкой очистки например, в фильтре грубой останется грязь, которая может лететь дальше и тем самым новый фильтр, загрязниться гораздо быстрее, чем это произойдёт, когда оба фильтра будут заменены одновременно.

Примечание! Для замены сеточки, времени нужно минимум, всего то бензонасос придётся вытащить и разобрать его чутка, примерно минут за 20-25 вы должны будете управиться, из инструментов будет нужно взять: Молоток и отвёртку, ну и конечно же про набор всех ключей которые есть в вашем арсенале не забудьте!

Где находится сетка бензонасоса? Она на нём самом расположена в самом низу, для наглядности возьмём фотографию самого топливного насоса (Это его второе название), она как вы видите приведена ниже, бензонасос состоит из таких частей как ДУТ – это Датчик Уровня Топлива, а так же в него входит регулятор давления топлива (Это только на двигателях с объёмом 1.6) и конечно же сам его корпус (Сразу предупредим, корпуса в бензонасосе два, корпус самого насоса и корпус всего модуля целиком), чтобы добраться до сеточки, корпус модуля с бензонасоса снять нужно будет и когда бензонасос с корпусом в руках у вас окажется, а корпус модуля будет убран в сторонку, перед вашими глазами окажется сеточка, которую время от времени и нужно менять, для наглядности на маленьком фото она стрелкой показана.

Когда нужно менять сетку бензонасоса? Когда она сильно засоряется, в топливной системе падает давление, машина начинает ехать плохо, появляются рывки и провалы, в начале они не явные, но поездив немного, они всё увеличиваются и увеличиваются, это говорит не только об одном, а может и бензонасос сам пришёл в негодность, но в начале проверку нужно начинать с топливного фильтра тонкой очистки и с сеточки, для этого снять их будет нужно и если сеточка сильно загрязнена, то её придётся заменить на новую, фильтр тонкой очистки так уже не проверишь, его нужно будет перевернуть и посмотреть какой бензин из него выльется, если весь грязный, то фильтр тоже подлежит замене и всегда учитывайте тот факт, что при сильной засорённости фильтров (И сеточки это тоже касается) бензонасос начинает работать на износ и через короткое время, он может прийти в негодность (Он шуметь кстати ещё начинает, при сильной засорённости обоих фильтров, поэтому менять их своевременно не забывайте, а именно с нашим бензином, раз в 15-20 тыс. км., будет нормально, хотя завод каждые 30 тыс. км., рекомендуем, но это уже как говорится, решать только вам).

Примечание! Вообще не залезая в топливную систему, можно при помощи манометра определить что же именно пришло в негодность, как это сделать, читайте в статье: «Проверка манометром давления в топливной системе на ВАЗ»!

Проверка бензонасоса карбюраторного авто (механический)

Механический бензонасос — схема

Чтобы проверить работоспособность бензонасоса, следует:

1. Снять топливный шланг с впускного штуцера карбюратора.
2. Погрузить шланг в специально приготовленную прозрачную бутылку.Активно задействуя рычаг подкачки вручную, замечаем, насколько сильной и плотной струей подается топливо. Примеси воздуха не должны быть визуально заметны.

Не является признаком поломки выход струи с запозданием, особенно если авто долго стояло. Как правило, диафрагмы восемь и девять и являются главной причиной неисправности.

Как бы там ни было, осмотреть нужно и сетчатый фильтр, и впускной/выпускной клапан.

Даже при замене прокладок может быть утечка топлива. В таком случае проблема заключается в герметичности корпуса бензонасоса вследствие деформации при ремонте.

Подытожим:

Причины неполадок бензонасоса, как электрического, так и механического, разнообразны, и необходимость найти/устранить поломку может застать вас врасплох во время пути. Следуя вышеуказанным рекомендациям, вы сможете самостоятельно осуществить весь необходимый комплекс мер по диагностике данного устройства. И начать стоит с подачи питания (если это электробензонасос) и работы диафрагмы, когда проверяется топливный насос механического типа. Очень часто нестабильная работа бензонасоса связана не с его поломкой, а сопутствующих деталей — фильтра, обратного клапана или форсунок.

Любой двигатель оснащается топливной системой, одной из важных частей которой, независимо от модификаций, является бензонасос. Прежде чем понять устройство и принцип функционирования, следуют разделять две основные разновидности:

• Электрический (наиболее распространенный).

• Механический (встречается в карбюраторных машинах).

1. Электрический бензонасос устанавливается в современных инжекторных автомобилях. Размещают его зачастую в баке или же рядом с ним, в топливопроводе. Чтобы у агрегата имелась возможность охлаждаться, так как они сильно нагреваются при работе.

Работа электрического бензонасоса, полностью контролируется ЭБУ. Когда водитель включает зажигание, контролер ЭСУД отправляет соответствующий сигнал на запуск насоса. Далее находящийся внутри насоса электромотор с роликами или лопастями крыльчатки, формирует необходимое давление. За счет этих действий, смесь поступает в впускную зону, а затем в выпускную, далее направляясь по топливопроводу.

Топливопровод «упирается» в так называемую рампу, куда топливо направляется под давлением. Кстати, перед тем, как попасть в рампу, «горючка» проходит через еще один фильтр, помимо сетчатого, размещающегося непосредственно на бензонасосе. Попав в рампу, топливо распределяется по форсункам. Далее в зависимости от времени открытия форсунок, впрыскивается и нужное количество бензина в цилиндры.

Кстати, в зависимости от типа системы, на цилиндр может приходиться как одна форсунка, так и несколько.

Роль в определении продолжительности открытия форсунок и соответственно нужного объема топлива возлагается на контроллер (ЭБУ) и множественные датчики, например, датчик положения дроссельной заслонки (ДПДЗ), датчик температуры охлаждающей жидкости (ДТОЖ), датчик положения коленчатого вала (ДПКВ), датчик детонации (ДД), датчик кислорода (ДК), датчик расхода воздуха (ДМРВ) или датчик абсолютного давления (ДАД), регулятор холостого хода (РХХ), которые передают данные на контроллер (ЭБУ).

Когда же ЭБУ перестает посылать сигналы или наоборот не получает импульсы от датчиков о работе ДВС, то реле прекращает питание насоса. Помните, что насос работает на протяжении всего времени, пока запущен двигатель. О конкретных примерах работы бензонасоса, в зависимости от модификации, читайте ниже.

Снятие и установка топливного насоса Лады Калины:

Далее, когда все саморезы вывинчены, можно спокойно вынимать ее легким движением руки:

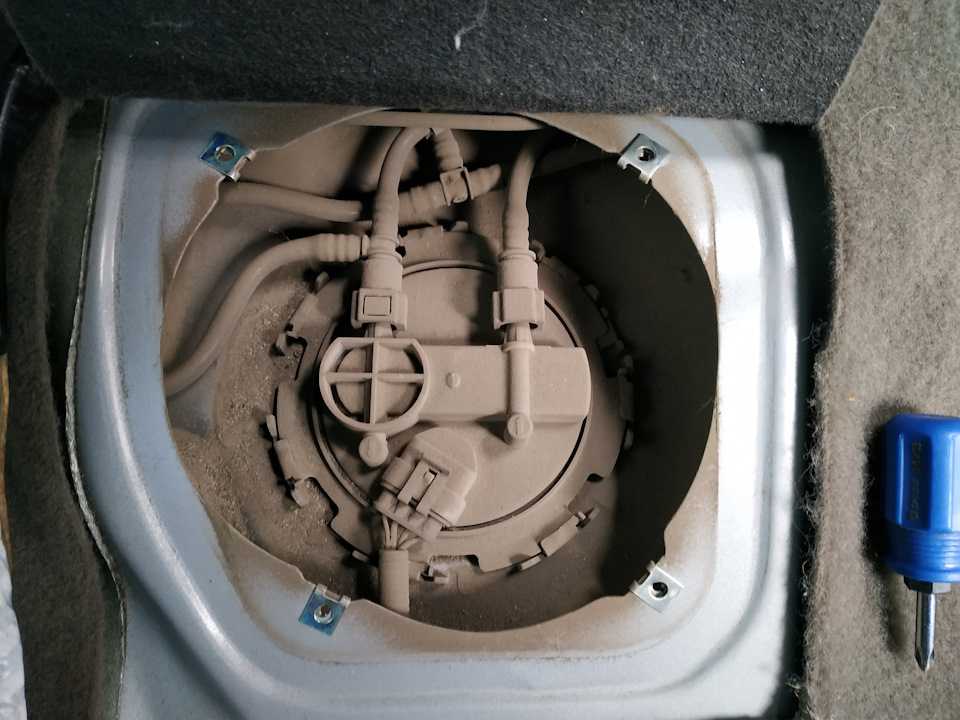

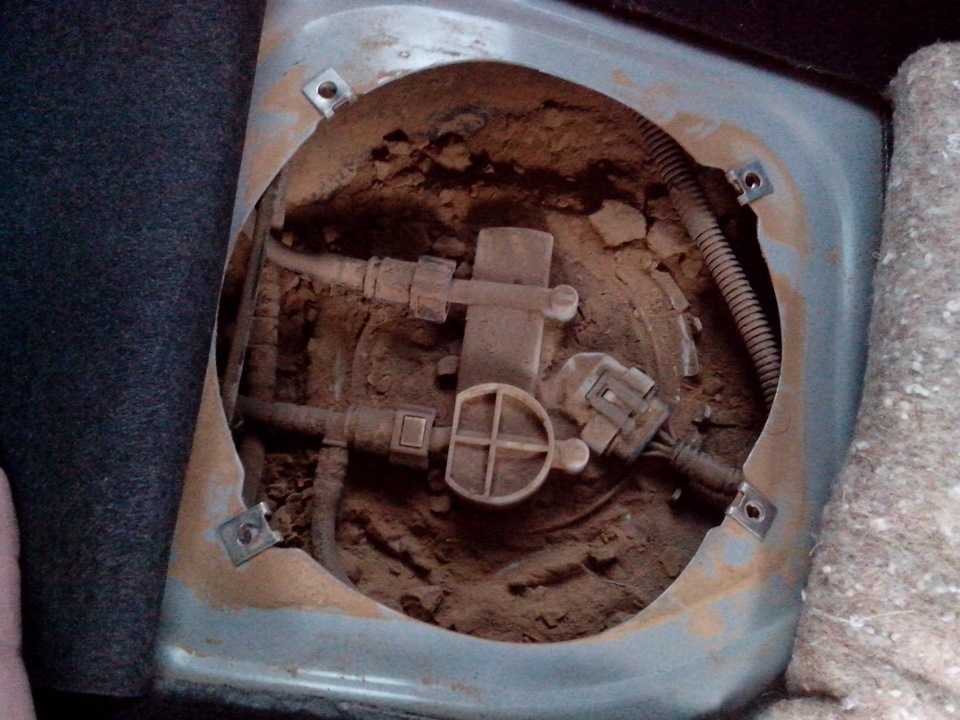

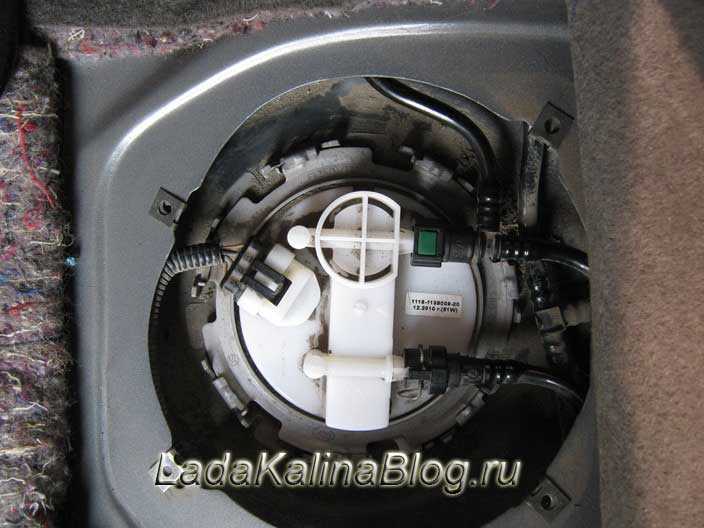

После чего открывается следующая картина, где мы видим верхнюю часть бензонасоса Калины и все штуцеры, которые к нему подсоединены:

Теперь можно приступать к извлечению проводов и шлангов и топливного насоса. Сначала отсоединяем штекер питания, который находится с левой стороны. Немного отжимаем пластиковый фиксатор вверх и тянем штекер в сторону.

Отсоединяем штуцеры по очереди. Нижний снимается следующим образом: одной рукой надавливаем на металлический стопорный фиксатор, а второй рукой или пассатижами тянем штуцер в сторону:

Верхний снимается аналогично, только там немного другой фиксатор — зеленого цвета. На него нужно одной рукой надавить, а второй тянуть за наконечник в сторону.

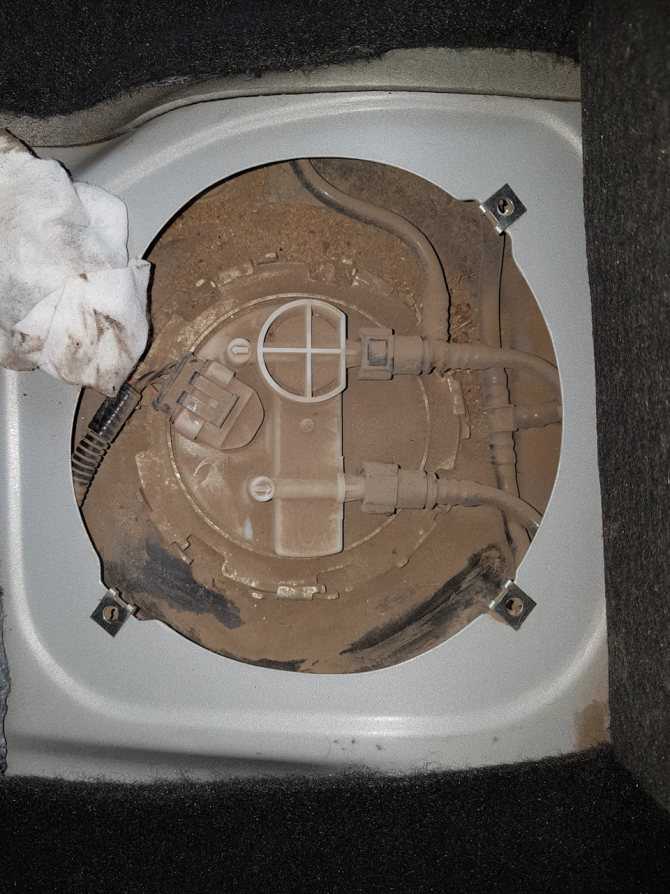

• Вокруг бензонасоса желательно все вычистить хорошо, чтобы при демонтаже внутрь бака не попало пыли, грязи и другого мусора.

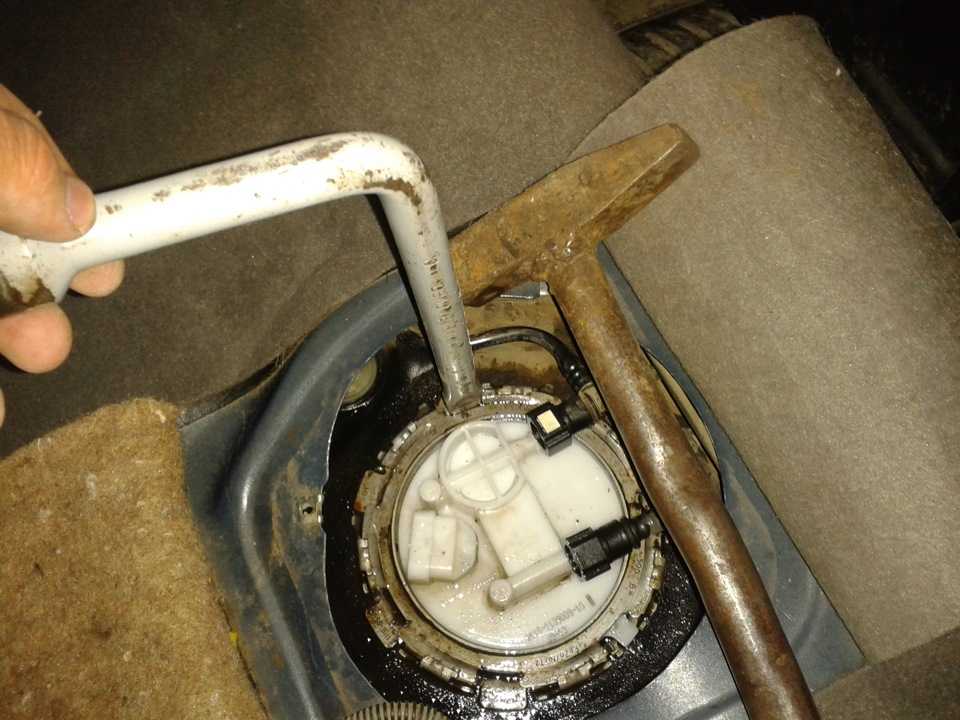

• Далее можно приступать к снятию большого металлического кольца, которое крепит насос. На заводе применяют специальный съемник для данных целей, но можно обойтись и без лишних приспособлений. Достаточно просто наставить плоскую отвертку на торец кольца и в направлении против часовой стрелки молотком потихоньку постукивать по ней, пока кольцо не выйдет из пазов крепления.

Отвертка Jonnesway отлично справилась с этим испытанием, ее корпус остался целым и невредимым после многочисленных ударов молотка! После того, как обойма выскочила, её можно вынимать:

Теперь можно приступать к снятию бензонасоса. Взять за верхнюю часть и аккуратно поднимать вверх. Стоит быть очень аккуратным, чтобы не погнуть конструкцию, на которой крепится поплавок. Для этого необходимо во время поднятия насоса(ближе к самому верху), наклонять его верхнюю часть немного в сторону правой задней двери. И вынимать, как бы по диагонали, чтобы не цеплять поплавок.

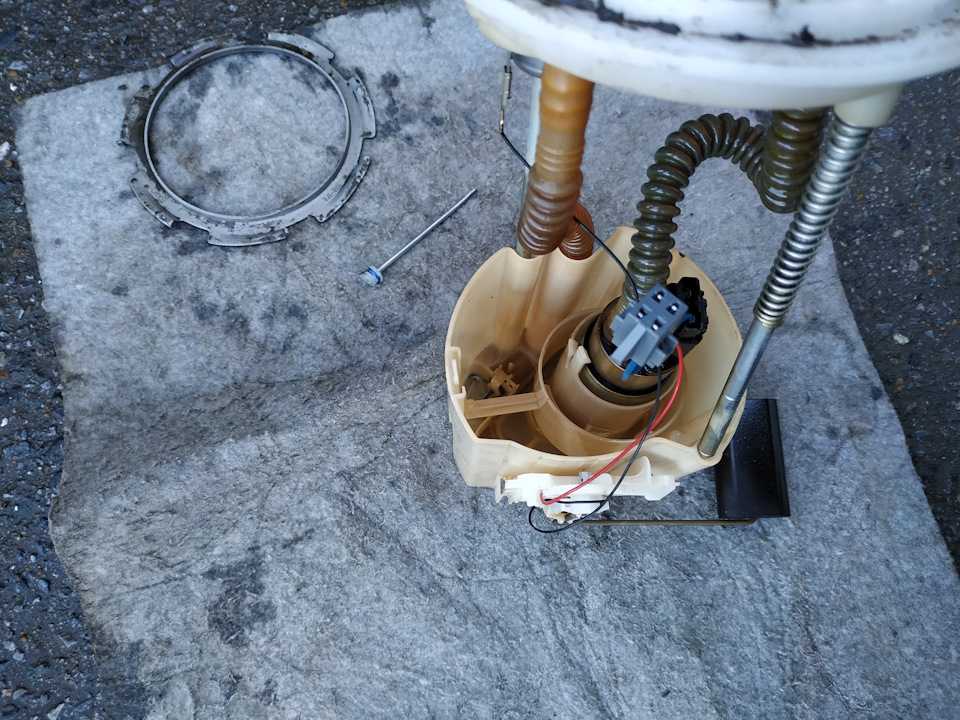

Ниже на фото показан результат проделанной работы по снятию топливного насоса Калины:

Если данная деталь нуждается в замене, то ставим новый насос и установку производим в обратном порядке. Обязательно на сухо протереть перед этим резинку и вокруг посадочного места, чтобы не попало в бак никакого мусора.

Порядок обслуживания бензонасоса, возможные неисправности

Не всегда следует прибегать к немедленной замене бензонасоса Калина, ведь для начала можно провести его ремонт. Но для этого заранее следует подобрать нужный инструмент.

Для этого устройства обычно контролируют два параметра: рабочее давление и производительность при работе. Уже после снятия устройства можно проверить и потребляемый ток при номинальной и полной нагрузке. Но для таких замеров понадобится уже специализированный стенд.

Первоначальным пунктом контроля станет напряжение разъема, который питает бензонасос от бортовой системы питания автомобиля. Оно не только должно равняться 12 В или даже чуть превышать это значение, но и при работе машины должен отчетливо слышаться шум работающего устройства.

Недостаток такого способа контроля заключается в невозможности обнаружения ненадежного контакта в электрической цепи на пути к разъему. Любая неплотность соединения, в блоке предохранителей, реле бензонасоса, приведет к тому, что полученные 12 В на клеммах до насоса покажут те же 12 В. Но работающий насос получит всего несколько вольт и работать нормально не сможет.

Также неисправностью в такой ситуации может стать поломка реле бензонасоса. Эту неисправность диагностировать легко, поскольку на панель приборов выведена специальная символика, которая позволяет водителю увидеть ошибку в работе этой детали.

Детали бензонасоса в разобранном виде

Проверка создаваемого давления заключается в контроле этого параметра в режим подкачки насоса, когда тот после поворота ключа на 1,5-2 секунды включается, чтобы добавить топливо в трубопроводную систему. У Лада Калина этот показатель составляет 0,8-1,2 кгс/см2. Если давление оказывается заниженным, то следует поискать причину такого явления, поочередно проверяя каждое звено: фильтр, сетку, топливный насос. В конечном итоге та деталь, которая препятствует быстрому наращиванию давления до нормального, будет заменена.

Одной из неисправностей бензонасоса является скорая потеря давления в топливопроводе после остановки двигателя. Причем эту неисправность тоже следует диагностировать правильно, потому что причин падения давления может быть несколько. Это и слабая форсунка системы питания, и обратный клапан насоса, и непосредственно регулятор давления.

Быстро падающее давление станет причиной неуверенного или долгого запуска двигателя, что особенно актуально при минусовых температурах. Несмотря на исправную в целом систему питания и зажигания, запуск мотора в мороз может просто разрядить ваш аккумулятор или не позволит совсем произвести запуск мотора.

Итак, если все-таки было установлено, что не работает бензонасос или требуется замена топливного фильтра (рабочие операции во многом совпадают), то необходимые работы нужно проводить в следующем порядке:

Снять давления в топливной магистрали. Для этого достаточно просто дать машине постоять в течение 30 минут после последнего запуска. Для большей уверенности, после обесточивания бензонасоса нужно провести короткий запуск мотора, чтобы выработать находящийся в топливопроводе бензин.
Обязательно обесточить автомобиль, отсоединив клемму «минус» на аккумуляторной батарее.
Обеспечить доступ к люку бензобака

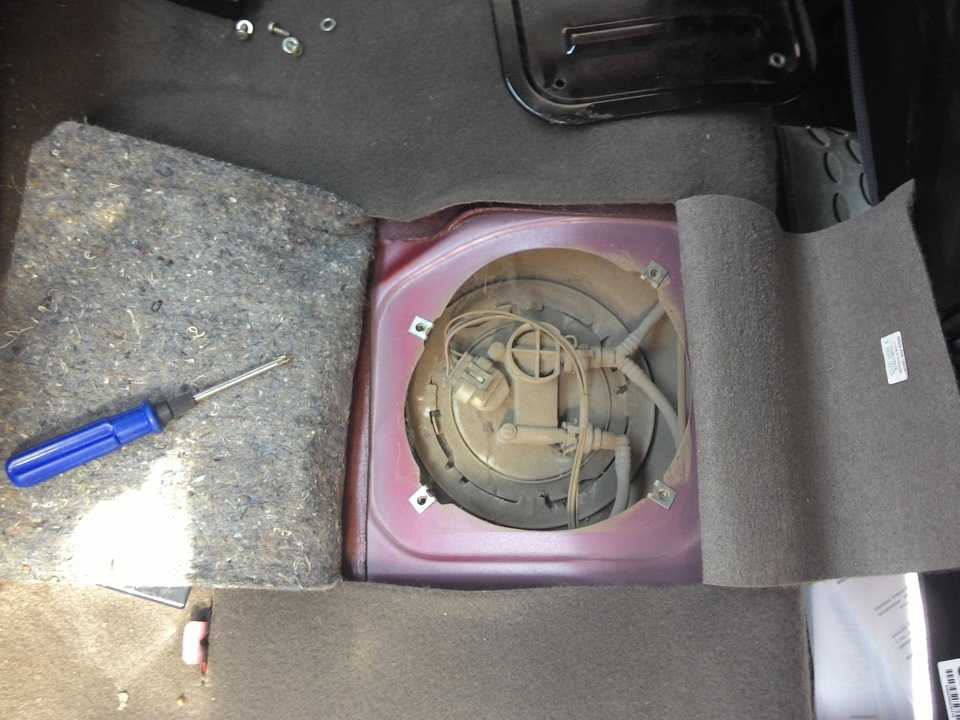

Для этого откидывают задние сиденья и, отвернув крестовой отверткой 4 самореза, осторожно открывают люк, предотвращая попадание возможных загрязнений в бак.
Отсоединить электрический разъем пластиковой крышки топливного модуля, а также

Процесс снятия электрического бензонасоса своими руками

топливопроводные трубки с крышки. Работы следует проводить без приложения лишних усилий, чтобы избежать поломки пластиковых деталей крышки. Снимают стопорное кольцо, для чего потребуется специальный съемник. Если будете пользоваться подручным инструментом, нужно запастись терпением.

Можно приступать к демонтажу блока насоса, аккуратно поднимая конструкцию вверх. Следует соблюдать аккуратность, поскольку легко можно повредить поплавок. При снятии нужно немного наклонять весь блок, вытягивая его по диагонали.
Если не работает бензонасос и нуждается в замене, установку нового механизма производить следует в обратном порядке. Перед установкой нового насоса желательно заполнить его топливом, поскольку сухой нагнетатель жидкости может не закачать топливо для начала работы насоса. Топливный насос не является устройством засасывающим, а только нагнетающим.

Устранение неисправности бензонасоса Калина

В случае корректной работы электрики, объектом пристального изучения остается топливный насос. Замена бензонасоса в сборе — это крайняя, и вовсе не обязательная, мера.

Если топливный насос не включается при нормальной работе электрической сети, то снимите устройство, чтобы проверить бензонасос. Для проверки работоспособности бензонасоса необходимо снимать крышку, которая находится в задней части салона автомобиля, и доставать сам агрегат.

Если насос не качает или качает с перебоями, возможно необходима замена сетки бензонасоса Калина. Снимаем крышку, отсоединяем шланги и провода, с помощью отверток отжимаем стопорное кольцо и получаем доступ к насосу. Само устройство находится в бензобаке и забирает бензин непосредственно из емкости.

Регламентные работы, в которых была бы предусмотрена замена сеточки, не прописаны в инструкции по эксплуатации Лада Калина. Ремонт бензонасоса с целью замены сеточки следует обычно выполнять после 50 тыс. км пробега обязательно, так как топливо на российских заправках в основном низкого качества.

При демонтаже это можно оценить визуально, сеточка из белой превращается в грязно-бурую с вкраплением механических остатков металла, грязи и масла. На дне стакана при демонтаже можно увидеть твердые частицы неизвестного происхождения, которые могли попасть в бак только при заправке топлива.

Существует также мнение некоторых экспертов о возможности промывки сеточки без ее замены

Но принимая во внимание стоимость этой детали, которая не превышает 100 рублей, целесообразность промывки при довольно сложной процедуре снятия-установки бензонасоса подвергается большому сомнению.. Отдельно стоит указать на культуру проведения ремонтных работ: все детали после разбора должны быть очищены от грязи, посторонних примесей, тщательно промыты и установлены на прежнее место без применения излишней силы. При замене сеточки целесообразно заменить и фильтр тонкой очистки, который расположен в арке заднего правого колеса около поддомкратной чашки

Регламентные работы по замене фильтра предусмотрены при обслуживании через каждые 30 тыс. км пробега

При замене сеточки целесообразно заменить и фильтр тонкой очистки, который расположен в арке заднего правого колеса около поддомкратной чашки. Регламентные работы по замене фильтра предусмотрены при обслуживании через каждые 30 тыс. км пробега.

Отдельно стоит указать на культуру проведения ремонтных работ: все детали после разбора должны быть очищены от грязи, посторонних примесей, тщательно промыты и установлены на прежнее место без применения излишней силы. При замене сеточки целесообразно заменить и фильтр тонкой очистки, который расположен в арке заднего правого колеса около поддомкратной чашки. Регламентные работы по замене фильтра предусмотрены при обслуживании через каждые 30 тыс. км пробега.

При прокачке бензина до форсунки на пути установлены еще 2 сетки для очистки топлива. Одна располагается перед регулятором давления топлива, и последний очистительный рубеж установлен перед входом в форсунку. Но до этих фильтров бензин поступает в свободном от грязи состоянии и диагностика неисправностей по этим барьерам практически не проводится, из-за малой вероятности необходимости замены.

Топливная система автомобиля Лада Калина представляет собой надежную и отлаженную комбинацию агрегатов, которые способны обеспечить бесперебойную работу машины в течение длительного периода времени при своевременном и правильном проведении профилактических работ. Они включают в себя обязательную замену фильтра тонкой очистки, через каждые 30 тыс. км и, крайне желательную, замену сеточки бензонасоса, примерно через 50 тыс. км.

Устойчивую работу двигателя обеспечивает целый ряд систем и механизмов. Одной из таких систем, в том числе и для Лады Калина, является система питания. Среди составных частей этой системы ключевую роль играет бензонасос, который обеспечивает бесперебойную подачу топлива к деталям впрыска бензина — специальным форсункам.

Расположение топливных фильтров «Калины»

Чтобы произвести замену фильтрующих элементов на автомобилях серии ВАЗ 1117—1119, надо знать, где они установлены. Расположение деталей следующее:

• сетчатый мешочек — уловитель крупных частиц закреплён на всасывающем патрубке бензонасоса, погружённого в бак с горючим;

• цилиндрический фильтр второй ступени установлен в нише возле бензобака (со стороны днища авто) с правой стороны, если смотреть по ходу движения.

Расположение фильтровальных элементов одинаково для всех модификаций «Калины» и не зависит от типа кузова. То есть, на «универсале» и «хэтчбеке» вы найдёте детали в тех же местах, что и на «седане».

Замена топливного насоса Калина

Перед заменой ознакомьтесь с эксплуатационным руководством, чтобы изучить расположение элемента топливной системы, специфику примыкающих топливных магистралей и виды крепежа

При работе важно следовать изложенному алгоритму, чтобы не нарушить функционирование системы подачи топлива. Повреждение топливопровода или неправильная сборка топливного модуля могут повлечь порчу мотора и даже возгорание автомобиля

Для проведения работ автовладельцу потребуются:

• пассатижи;
• молоток;
• отвертки под плоский и крестовый шлиц.

Последовательность замены бензонасоса Lada Kalina

До начала работ нужно «обесточить» «Калину», скинув клеммы аккумулятора. Ремонтные процедуры должны проводиться вдали от огня и мест, где возможно высекание искры.

1. Демонтируем заднее сиденье и обшивку пола;
2. Под сиденьем расположена крышка топливного бака, закрепленная 4-мя «крестовыми» болтами. Откручиваем;

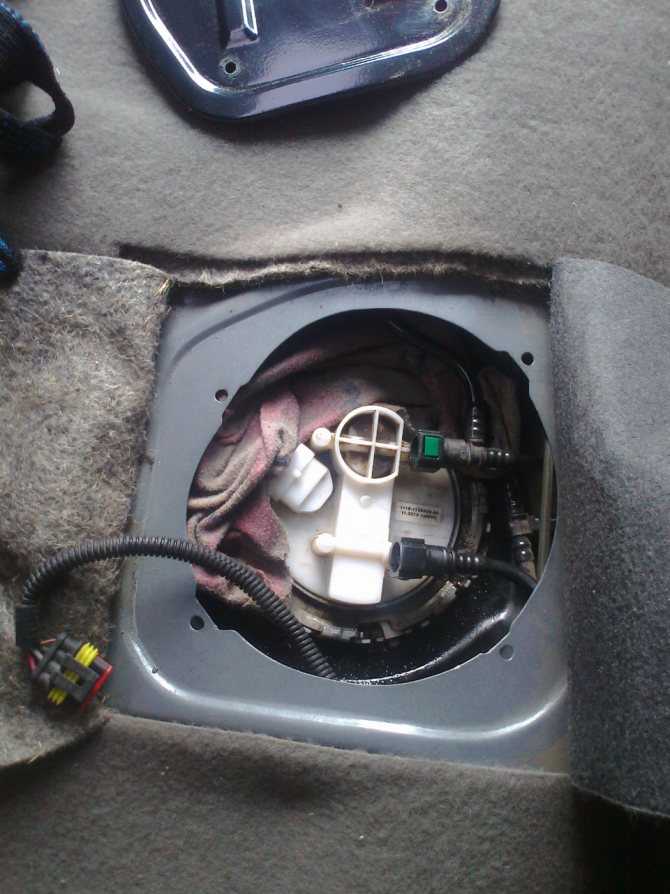

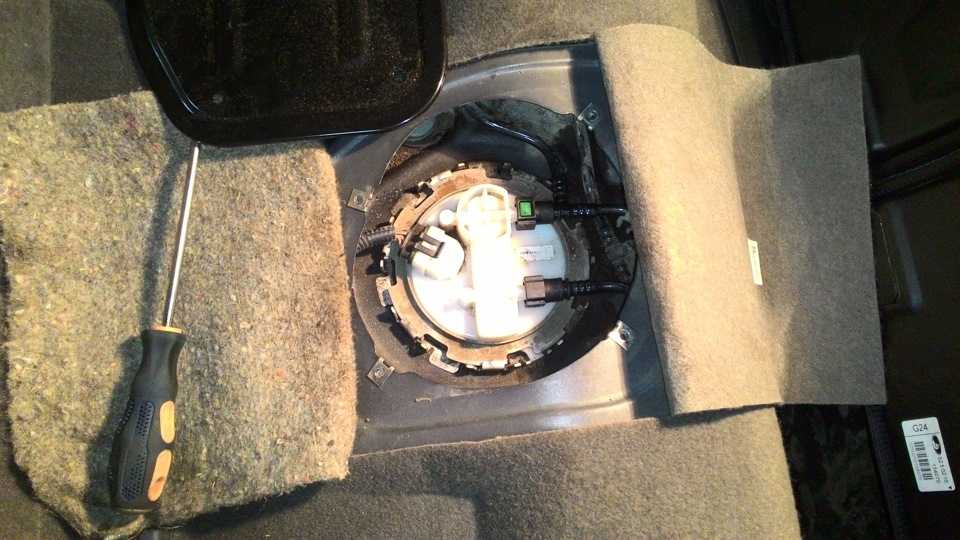

3. Теперь у автовладельца есть доступ к верхней крышке бензонасоса;
4. Теперь требуется «отцепить» от насоса все штекеры и штуцеры. Для удаления штекера питания нужно отжать фиксатор вверх, а штекер потянуть в сторону. Сам штекер питания находится с левой стороны крышки бензонасоса;
5. Для извлечения штуцеров необходимо пользоваться пассатижами. Стопорный фиксатор отжимается рукой, после чего сам штуцер вынимается пассатижами. Главное не перепутать штуцеры: на верхнем фиксатор зеленого цвета, на нижнем — металлического;
6. После демонтажа штуцеров максимально очищаем крышку бензонасоса — грязь не попадет в бензобак;
7. Демонтаж фиксирующего кольца крышки бензонасоса: берем плоскую отвертку, приставляем к контуру кольца и несильно простукиваем молотком так, чтобы кольцо двигалось по часовой стрелке. Фиксатор должен выскочить — крышка будет доступна;
8. Открываем крышку, аккуратно тянем насос вверх, чтобы не повредить примыкающие элементы. Дополнительно смотрим, чтобы в бак не попал песок;
9. Берем новый насос, аккуратно погружаем в технологическое отверстие. Крепим крышку. Далее сборка осуществляется в обратном порядке.

После ремонта нужно завести «Калину», проехать несколько минут. Во время работы необходимо проконтролировать работу ДВС в разных диапазонах оборотов, на холостом ходу; также требуется быть внимательным к различным шумам в топливном баке.

Любой машине, как известно, требуется топливо. Без него она никуда не поедет. Но в топливной системе любого автомобиля периодически возникают мелкие, но очень досадные неполадки, устранить которые автовладелец может самостоятельно. Главное — знать, как это сделать. Сегодня мы расскажем читателю о том, как самостоятельно заменить сетку бензонасоса на Ладе Калине. Но, прежде чем переходить к практической части, попробуем подробнее разобраться в том, что такое бензонасос, и почему он так важен.

Какие основные преимущества и негативные стороны насоса?

Первоначально конструктивные особенности указанного узла покажутся простыми. Однако чтобы детально уяснить принцип функционирования агрегата, потребуется перейти к разъяснению следующих аспектов.

Ситуация интересна в том, что бак для топлива в Лада Калина помещен разработчиками под днищем в кормовой части авто. С топливной рампой под капотом он связан посредством магистралей. Для возможности подачи бензина с заданным параметром давления потребуется эффективный и высокопроизводительный бензонасос.

Основными преимуществами насосного агрегата топливной системы принято считать:

• своевременное обеспечение элементов впрыска потребным объемом топлива вне зависимости от режима работы мотора;
• простой конструктив и приличный ресурс;
• высокая безопасность, ведь бензонасос перестает функционировать вслед за остановкой двигателя.

Далее рассмотрим основные недостатки, которыми обзавелся данный узел:

1. шумность во время функционирования;
2. потребность в постоянном охлаждении;
3. чувствительность к качественным показателям топлива.

Именно применение некондиционного бензина в комплексе с несвоевременностью замены фильтра может гарантированно повлечь выход из строя этого дорогостоящего агрегата. Бывает такая ситуация, когда мотор не качает. В данном случае, надо знать, как проверить его и в случае необходимости, как снять.

Как отремонтировать бензонасос на ВАЗ 1117-ВАЗ 1119?

Разборка:
1) Перед тем как приступить к ремонту, его с автомобиля снять нужно будет, делается всё это в районе 10-15 минут, если вы ранее снимали его то и за 5 минут справитесь, более подробней о том как бензонасос снять с автомобиля, читайте в статье под названием: «».

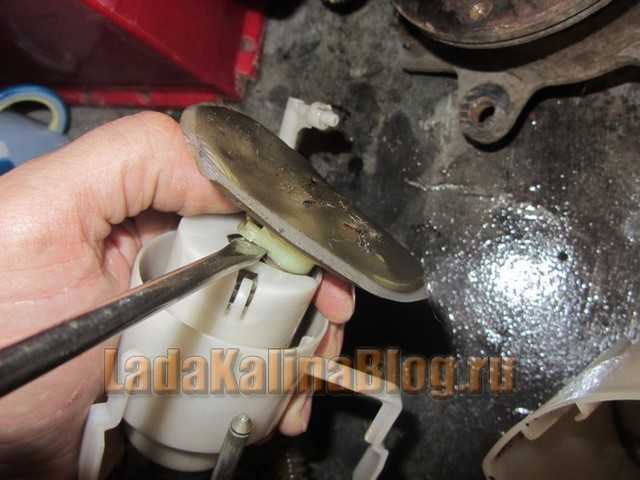

2) Теперь переходит к самой разборке, в начале отсоединить отвёрткой от топливного модуля сливную трубку нужно будет (см. фото 1), для этого её отвёрткой подденьте и она тем самым отсоединиться, далее возьмитесь рукой за сам корпус топливного модуля и переместите его до упора вверх (Слишком большую силу применять не нужно), кстати перед тем как его вверх до упора вести, отвёрткой стопорное кольцо с одной из направляющих снимите (Кольцо указано стрелкой на фото 2), как только оно будет снято и корпус до упора на верх будет направлен, отсоедините клемму провода от регулятора давления (см. фото 3) и после чего так же при помощи отвёртки отожмите фиксатор который колодку проводов крепит (см. фото 4) и тем самым колодку проводов от промежуточного разъёма отсоедините.

3) Идём по не многу дальше и теперь вторую колодку проводов отсоединить будет нужно (см. фото 1), эта колодка подсоединяется к самому бензонасосу и прежде чем за неё тянуть, на фиксатор нужно будет нажать который её и крепит, следом два боковых фиксатора крепления Датчика Уровня Топлива разожмите (см. фото 2) и переместив датчик на верх снимите его, после чего регулятор давления топлива подлежит снятию, он крепится с помощью пружинного фиксатора который отвёрткой можно вынуть из пазов (см. фото 3) и после этого сам датчик снять можно (см. фото 4).

Примечание!
Когда Датчик Уровня Топлива будет снят, промойте пластину ползунка реостата и сами контакты реостата бензином (Чтобы вы понимали где находиться реостат датчика, мы указали его синей стрелкой на втором фото выше), после промывки протрите реостат смоченной в спирте тряпкой или смоченной в спирте ветошью которые не оставляют волокон и грязи, кстати проверьте ещё регулятор давления топлива, а именно посмотрите на его уплотнительные кольца (Кольца на нём прямо присутствуют, они резиновые вы их сразу найдёте) которые не должны быть разорваны, в трещинах и просто деформированы, по необходимости снимите их рукой или при помощи отвёртки и замените на новые!

4) Ну и в завершение операции, по направляющим снимите вверх топливный модуль, но перед тем как его снимать отожмите все фиксаторы крепления модуля (см. фото 1, они как защёлки их отогнуть нужно) и только после чего модуль разъединяйте со стаканом, затем в нижней части модуля снимите сеточку (Для этого отвёрткой подцепите её снизу и использовав отвёртку как рычаг, отсоедините сетку, более подробно смотрите на фото 2) которая очищает топливо подаваемое в двигатель автомобиля, по необходимости смените её новой или просто старую промойте тщательно в бензине (Рекомендуем всё же заменить её, со старой всю грязь вы никогда не отмоете), кстати когда обратно будете сеточку ставить, стопорную шайбу которая её крепит вынуть не забудьте и выпрямить (см. фото 3, просто когда сетка снимается, данная шайба гнётся в связи с этим сеточка недостаточно крепиться как она должна на самом деле крепиться) и после этого сеточку можно обратно устанавливать, ну а если вам нужно сменить сам бензонасос на новый, тогда после разборки модуля отожмите пластиковый фиксатор и извлеките после чего насос из корпуса в котором он находиться (см. фото 4) и замените его на новый.

Сборка:
Вся сборка производится в обратном порядке снятию и ставиться топливный модуль на своё место тоже в обратном порядке, но там есть кой какие нюансы в установке, поэтому более подробно про установку читайте в статье: «Замена бензонасоса на ВАЗ», на данную статью ссылку мы уже давали и вы переходили по ней, в ней то как раз таки установка и описывается подробно.

Дополнительный видео-ролик:
Если вы желаете глазами увидеть весь процесс разборки насоса, то в таком случае просмотрите ролик который мы разместили чуть ниже, в нём на примере топливного модуля от автомобиля ВАЗ 2115 (На Калине всё так же делается) всё наглядно показывается.

Инструкция по замене фильтра тонкой очистки

Чтобы поменять фильтрующий элемент второй ступени, потребуется эстакада или смотровая яма. Подобраться к детали забравшись под машину довольно трудно. При въезде на эстакаду примите как можно левее, так вы обеспечите удобный доступ к фильтру (он стоит справа от бака).

Фильтр стоит справа от бака и держится хомутом

Из инструментария потребуется ключ размером 10 мм и плоская отвёртка. Порядок выполнения работ сходен с предыдущим алгоритмом замены сетки бензонасоса:

1. Избавьтесь от давления в топливной системе одним из двух способов (описаны в предыдущем разделе).
2. Спуститесь под автомобиль и отсоедините бензиновые шланги от фильтра. Трубки снимаются при нажатии на рычажки пластиковых фиксаторов.

Патрубок снимается после нажатия кнопки фиксатора

Фильтрующий элемент снимается после ослабления хомута

Новый фильтр ставится на место с учётом направления движения топлива (указано стрелкой на корпусе) и подключается к системе в обратном порядке. Технология замены на автомобиле с 16-клапанным мотором в целом не отличается от ремонта на двигателе 8V. Во время работы вы можете столкнуться с несущественным различием в мелких деталях:

• трубка с клапаном сброса давления бензина выходит с той же стороны, но ближе к головке цилиндров и немного под углом;
• «бочонок» тонкой очистки держится пластмассовым зажимом, а не металлическим хомутом.

На последних моделях «Калины» фильтрующий элемент крепится на пластиковом зажиме

Если после демонтажа старой детали вы обнаружили, что фиксаторы для топливных трубок находятся в хорошем состоянии, можете применить их повторно.
