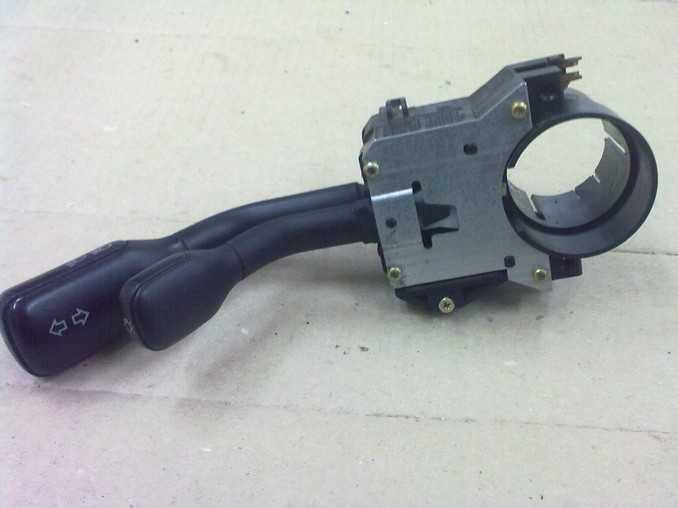

Снятие и разборка стрекозы

Как производится ремонт подрулевого переключателя Ауди 80? Снимается модуль звукового оповещения, отсоединяется идущий от него провод. Как снять руль? Для этого понадобится ключ на 24 с удлинителем. Следом демонтируются половинки обшивки рулевой колонки. Для этого потребуется:

1. Открутить снизу колонки 2 винта.
2. Снять верхнюю половину обшивки.
3. Снять со стрекозы 1 небольшой разъем и 2 крупных.
4. Ослабить натяжение хомута, который удерживает стрекозу на рулевой колонке.
5. Снять стрекозу.

Стрекоза с «дутыми» рычажками представляет собой разборную конструкцию. Она имеет 2 части — левую и правую. Перед разбором их следует отсоединить друг от друга. Стрекозы Ауди 80 б3 с «квадратными» рычажками являются неразборными. Чтобы отремонтировать такой агрегат, потребуется высверлить трубчатые заклепки.

Первый этап разборки

Добравшись до первого слоя, можно увидеть выключатель фар (слева) и аварийные огни (справа). Теперь нужно снять металлическую крышку. Это требует большой внимательности — могут полететь пружинки, собрать которые будет проблематично.

Теперь потребуется вытащить лепесток переключателя фар и лепесток выключателя аварийки. Если проблемы проявляются только при работе с аварийкой, стоит остановиться на этом этапе. Необходимо почистить все контакты, находящиеся под крышкой.

Второй этап разборки

В случае с неразборной стрекозой при дальнейшем разборе придется перекусывать медные шины. Далее следует снять хомут. Теперь убирается крышка.

Последовательность действий:

1. Убрать личинку, возвращающую поворотники.
2. Развести 4 контакта, перекрывающих лепесток регулирования работы поворотников.
3. Вынуть лепесток.

В механизме управления головным светом имеется 2 планки, которые управляются одним рычажком. Как происходит работа планок:

1. Планка, расположенная ближе к рулевому колесу, заводится на 2 контакт при моргании дальним светом;
2. Вторая планка работает сложнее. При обычном положении она замыкает 3 контакт (ближний). Когда рычажок при моргании дальним отводится на себя, эта планка по—прежнему зажимает 3 контакт (ближний). Когда происходит переключение рычажка от себя (дальний), планка зажимает 1 контакт.

Затем следует провести тщательную смазку и чистку всех деталей, собрать механизм обратно.

Как Снять Замок Зажигания Ауди 80 Б4

Audi 80 1.9 TDI ›Бортжурнал› Ремонт выключателя зажигания Audi 80 V4

Всем привет! У меня была небольшая проблема с моей личностью. Когда я собирался вернуться домой со своей любимой работы, я сел в машину, повернул ключ в замке, включил зажигание, дождался, пока не погаснет лампа накаливания. и начал поворачивать ключ дальше, чтобы завести машину. В этом вопросе я вдруг понимаю, что ключ не поворачивается дальше. повернул налево. зажигание не выключилось. Первая идея заключалась в том, что контактная группа закончилась, и я хотел поехать домой на машине. Я упомянул, что в бардачке была древняя контактная группа, сигналы поворота и вентилятор печи не работали, к сожалению, машина завелась. Он отвинтил корпус из-под приборной панели, вынул чип из контактной группы, воткнул туда старую (частично работающую) контактную группу и завел машину с помощью отвертки. Итак, я вернулся домой.Затем он начал понимать, что случилось. Чтобы попасть в контактную группу вам нужно взлетать Панель устройства, точнее получить есть опция снизу, где снята кожа, к сожалению взлетать это невозможно. Чистота удаляется буквально за несколько минут, даже ребенок может с этим справиться, поэтому здесь я не буду останавливаться на этом вопросе. Тогда мы видим картину

Если вы поставили цель удалить группу контактов, вам нужно открутить два винта, помеченные красными стрелками, маленькую отвертку. Затем, когда я убрал его в руку, маленький железный кусок прямоугольной формы упал. Тут я понял, что меня ждут перемены в личинках замка, и эта ситуация меня совсем не порадовала. И так, чтобы добраться до болта, который обеспечивает его Замок снимите рулевое колесо в начале всей колонны. Для этого зажимаем руль.

Как снять замок зажигания Audi 100 s4 |

Необходимо отогнуть подкладку от краев широкой отверткой (обычно руками) до соответствующего щелчка и отсоединить провод, идущий к ней.

AUDI ЗАМЕНА ЗАМОКА 80 B4 ЗАЖИГАНИЕ.

Как это изменить самостоятельно такой как замок зажигания на Audi 80 B4.Полная пошаговая инструкция!

Затем мы берем голову на 24 и откручиваем гайку, которая крепит колесо. Я сделал небольшие отметки на валу и корпусе руля, чтобы поставить его в то же положение во время сборки. Сняв колесо, приступаем к снятию нижней части крышки рулевой колонки. Он крепится тремя винтами в следующих местах: один винт сверху (синяя стрелка) и два винта внизу (красная стрелка)

Нижние очень неудобно откручивать; Пришлось слепо чувствовать эти винты под кожухом. При снятии крышки открутите нижний болт, обозначенный синей стрелкой, и снимите выключатель стеклоочистителя (справа).

Теперь нужный нам болт становится доступным, он расположен справа от рулевой колонки и выглядит так

Как снять замок зажигания Audi A6 C4 |

Вам нужна звездочка Torx T30H с отверстием для ее ввинчивания

Далее мне пришлось открутить два болта крепления рулевой колонки, иначе Замок Не удалось вытащить. Отвинчиваемую колонку можно было немного переместить, и этого было достаточно, чтобы отключить Замок. Личинка в теле прикреплена упругой металлической пластиной, которая вставляется в специальную бороздку. И для того, чтобы извлечь личинку, вам нужно подтолкнуть ее и притянуть личинку к себе, но проблема в том, что в корпусе замка нет отверстий, через которые вы можете нажать на эту пластину. Поэтому эта дыра должна быть сделана. Я отметил место и просверлил отверстие диаметром 3 мм. Место бурения отмечено крестиком

Затем протолкните что-нибудь тонкое через отверстие и вытащите личинку.

Вы можете просто вставить новую личинку в тело и сложить все вместе, но потом для блокировки зажигание Придется использовать отдельный ключ. Я был не очень доволен этим вариантом, поэтому я заменил сломанную часть, удалив ее из новой личинки. Чтобы сделать это, просто ударьте булавкой вбок в желаемой части и поместите ее на родную личинку. Это ваше собственное, и вы сделали.

Audi 80 1994, 115 л. с. — самостоятельный ремонт

Затем снимаем полку под ногами водителя. Здесь все просто, откручиваем все болты и снимаем ее. Желательно снять и бардачок, но я его не снимал.

Ремонт переключателя скорости печки. Как разобрать центральную панель Ауди 80.

Затем аккуратно отодвигаем пластиковое покрытие внизу под пепельницей и откручиваем по два болта с каждой стороны. Далее аккуратно снимаем 2 заглушки по бокам с каждой стороны основной панели и выкручиваем болты. Затем откручиваем две гайки которые крепят печку к центральной панели.

Одна гайка со стороны бардачка, вторая со стороны водителя. Разъединяем разъем с водительской стороны. Затем аккуратно тянем панель на себя приподымая немного в верх.

Для этого аккуратно снимаем панель сигнала с руля. Отключаем провод на сигнал от руля Откручиваем гайку крепящую руль и снимаем его Окручиваем два самореза и снимаем верхнюю крышку блока подрулевых переключателей Далее откручиваем два самореза, которыми закреплена приборная панель.

Вытаскиваем ее и разъединяем два разъема.

Ослабляем болт под шестигранник через отверстие нижней крышки и снимаем блок подрулевых переключателей, попутно снимая два разъема. Снимаем резиновую заглушку Теперь нам нужно снять центральную консоль.

Мой аккаунт

Снимаем магнитолу, далее снимаем ручки управления печкой. При снятии будьте осторожны, не сломайте их.

Для этого аккуратно потяните их на себя, поддевая отверткой. Под крайними ручками открутите два самореза и снимите декоративную накладку. Снимаем бардачок и воздуховод.

Слева открывается следующая картина. Данные заслонки отвечают за регулировку температуры потока. Заслонку слева не видно, но она в 1,5 раза меньше правой. Если поролон на большой еще цеплялся за жизнь, то на малой он рассыпался полностью.

Audi 80 1988, 90 л. с. — самостоятельный ремонт

Куски бывалой роскоши забили канал к радиатору. Всё чистим и моем, а на заслонки клеим резину и крепим её на хомуты. Поролон с малой заслонки Вырезаем кусок по форме заслонки Два хомута крепим таким образом, чтобы их замки не мешали заслонке плотно закрываться. Стягиваем все хомуты и радуемся теплому воздуху в салоне с возможность его полностью перекрыть. Над тем местом, где была полочка водителя с обратной стороны торпеды идет электрический жгут, откручиваем его винты снизу и слева , отсоединяем всю проводку.

Все колодки на приборной панели подключены со специальными защелками, чтобы их отсоединить необходимо эту защелку нажать с боков, например плоскогубцами или можно пальцами, если вы пальцами можете гнуть монеты.

В углублении под ручник имеется квадратная заглушка, вынимаем ее. Под ней спрятан винт, выкручиваем. Выкрутив мы теперь можем освободить кожух ручки КПП, откручиваем набалдашник с рукоятки и вынимаем кожух вверх.

Как снять замок зажигания на ауди 80

Никто так и не мог разобраться как вытащить сердцевину. Посмотрел ваше видео,ничего,получилось. А вот с рывками при движении так и никто не может подсказать из-за. Проеду километров ,нормально. Постоит авто час,два,тронусь с места и начинается тряска.

Видео по ремонту автомобилей

Останавливаюсь,отсоединяю аккумулятор на пару минут и снова подсоединяю аккумулятор. Трогаюсь с места,всё нормально. Через пару км. На месте работает хорошо а в движении рывки. А самое интересно,тахометр тоже отказывает при движение до тех пор пока не отключу аккумулятор и снова подключу.

ВИДЕО: AUDI 80 Замена личинки замка.Опоры коробки.

Zamira S : 0. Mirzhan Batirbek : 0. Всем привет! Помогите пожалуйста! Раньше у моей машине дворники, лотос, печка, папоротник, работали когда включается замок зажигание. А сейчас без него, не включая замок зажигание работает.

Снятие печки на АУДИ-80.Замена радиатора печки на АУДИ-80 своими руками — 12 Февраля 2012 — Блог

1. Откручиваем и снимаем сам руль 2. Отворачиваем два самореза, которые крепят верхнюю крышку блока подрулевых переключателей 3. Откручиваем два самореза, крепления приборной панели в нижней части, и аккуратно снимаем ее, заодно отсоединяя от нее электрические колодки. Кладем приборку в безопасное место. 4. Cнимаем подрулевые переключатели. Для этого надо было чуть открутить винт — а не выкручивать до конца — доступ к которому возможен через овальное отверстие с правой стороны нижней половинки щитка подрулевых переключателей 5. Тянем блок подрулевых на себя, и отсоединяем две электрические колодки белого цвета справа и слева от рулевого вала и так же аккуратно убираем его в безопасное место 6. Снимаем штекер с замка зажигания Операции по демонтажу центрального туннеля

1. Вынимаем заднюю пепельницу и откручиваем под ней два винта 2. В районе кнопки ручного тормоза вынимаем заглушку и откручиваем еще один болт 3. Поднимаем ручник и сдвигаем освобожденную часть туннеля назад 4. Выкручиваем саморез, фиксирующий рамку ручки КПП 5. Откручиваем наболдашник ручки КПП и снимаем кожаный пыльник. Вместе с рамкой снимаем переднюю часть тоннеля Операции по снятию центральной консоли

1. Пассатижами через толстый слой плотной бумаги или материи снимаем ручки, управляющие печкой (3 шт.) 2. Под левой и правой ручкой откручиваем по саморезу и снимаем накладку панели управления печкой 3. Видим под ней белый короб, по углам которого еще 4 самореза, фиксируют его к консоли — откручиваем их 4. Открываем пепельницу и откручиваем головкой один болтик, крепящий прикуриватель к пепельнице 5. Извлекаем прикуриватель и отсоединяем от него штекер, не забыв про подсветку 6. Снимаем пепельницу. Для этого откручиваем два самореза, крепящие ее сверху и два болтика снизу, доступ к которым открывается после снятия передней части центрального тоннеля 7. Вынимаем магнитолу 8. Если есть, вынимаем маленьку полочку, расположенную рядом с кнопками центральной консоли. Для этого отручиваем один саморез в глубине этой самой полки 9. Центральную консоль я не снимал, а открутил 2 гайки под торпедой, которые скрепляют трубопровод. Операции по снятию бардачка и полки над ногами водителя

1. Тут и так все ясно. Замечу только, что на карбюраторных машинах при снятии полки водителя необходимо снять ручку управления воздушной заслонкой — «подсоса». Для этого тонкой отверткой нужно надавить снизу в отверстие на этой ручке и потянуть ее на себя. Операции по снятию самой торпеды

1. Открываем водительскую и пассажирскую двери и на торцах торпеды вынимаем по две заглушки с каждой стороны 2. Выкручиваем болты, крепящие торпеду к кузову 3. Далее я снял колонки с торпеды. Возможно, вам это и не понадобится 4. Торпеда крепится к центральному тоннелю пола — отдаем два болта слева и справа туннеля 5. В районе магнитолы надо отдать один саморез и две маленьких гайки слева и справа — они крепят воздуховоды к печке Операции, проводимые в моторном отсеке

1. Поворачиваем монеткой 3 замка большой черной пластиковой накладки, и приподнимаем ее. Если будет мешаться, можно снять ее и дворник 2. Вынимаем салонный фильтр, если есть 3. откручиваем две гайки, крепящие корыто фильтра к коробу печки. Отщелкиваем ленточные зажимы и вынимаем короб (не потеряв прокладку) 4. Откручиваем 2 шпильки, крепящие корпус печки к кузову 5. В районе катушки зажигания есть 2 гайки с большими шайбами — одна вверху вторая на 15 см ниже – откручиваем их 6. Антифриз не сливал, просто снял 2 патрубка с радиатора печки со стороны моторного отсека Замена радиатора печки

1. В салоне и аккуратно тянем торпеду на себя. Силы прикладывать особой не надо, а то можно порвать что-нибудь (мне пришлось еще отстегнуть разьемы под торпедой с водительской стороны, штук 6) 2. Торпеду снимать полностью я не стал, а вытащил правый ее конец как можно дальше и достал саму печку с воздуховодами в сборе 3. сам радиатор печки крепится двумя саморезами и двумя защелками. Все это отцепил и закрепил новую печку Сборка производится в обратном порядке.

1.Сетка улавливания листвы2.Гайка3.Воздухозаборная шахта4.Уплотнение5.Сопротивление6.Вентилятор наружного воздуха7.Корпус отопителя8.Пульт управления отопителем 9.Соединительные каналы10.Переднее сопло обдува пространства для ног11.Канал обогрева передней части салона 12.Сопло обдува пространства для ног 13.Переходник к каналу размораживания стёкол14.Воздухозаборная шахта15.Удерживающая скоба

Сборка переключателя после ремонта

После того, как механизмы вычищены и смазаны, проводится обратный сбор агрегата. Сначала фиксируются планки в нажатом состоянии. Теперь необходимо установить лепесток управления дворниками, вернуть на место 4 разогнутых контакта. Далее идет установка лепестка поворотников.

Последующие действия:

1. Положить механизм на стол.
2. Подпереть лепесток поворотников небольшим предметом (вроде спичечного коробка).
3. «Включить» поворот.
4. Зацепить каждую пружину личинки за специальные штырьки;
5. Завести личинку в отверстие лепестка поворотников (выполняется это при помощи спички).
6. Придерживая личинку, необходимо накинуть верхнюю половину корпуса.

После всех этих операций конструкцию фиксируется хомутом. В этом состоянии нет смысла проверять работоспособность механизма. На этом этапе собирается верхний слой. На место ставятся выключатели аварийки и фар. Все закрывается металлической крышкой и стягивается винтами 25—30 мм длиной. Ремонт подрулевого переключателя Ауди 80 практически завершен.

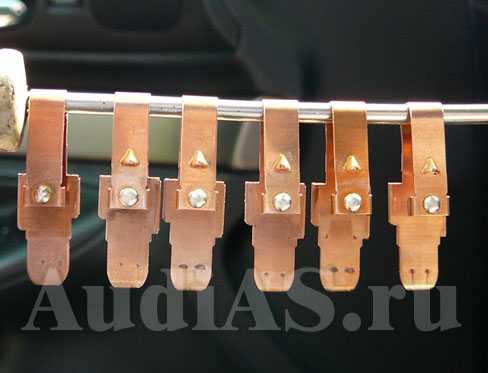

Теперь восстанавливается соединение шин. Не рекомендуется запаивать их встык. Во время езды этот участок окажется подвержен наибольшему воздействию вибраций. Стык сначала обматывают медной проволокой, затем пропаивают.

Чтобы собранный блок прослужил еще лет 20, стоит воспользоваться паяльником не менее 60 Ватт. Частой проблемой при неисправности подрулевого переключателя является люфт одной из планок, замыкающих контакты. Он появляется по причине зазора в месте крепления закручивания кольцом. Смазка позволяет переключать рычажки более мягко.

Снимать руль на Ауди 80 достаточно просто. Это не требуется особой ловкости и сноровки. Если выполнять все действия согласно инструкции, ремонт подрулевого переключателя пройдет быстро и без лишних разборок—сборок.

В видеоролике вы узнаете, как самостоятельно снять подрулевые переключатели Ауди 80 и советы по их ремонту.

Ремонт замка зажигания Ауди А4 Б5

Случилась следующая беда — не работают повороты. Включаю аварийку — работает, а при включении подрулевым выключателем никаких признаков жизни. Заглушил машину, запускаю снова — заработали, правда в последний раз. В последующие запуски мотора поворотников не было, плюс оказалось не работает ещё и печка. Так как эти потребители работают только при включенном зажигании, очевидно, что дело в замке зажигания, точнее в его контактной группе. Пробег авто 315000 км.

Для решения проблемы мне понадобились следующие инструменты:— Торкс 25 (Torx T25)— Шестигранник на 4 мм— плоская и фигурная отвертки на 3 мм— наждачная бумага с зернистостью P2000— надфильи около часа времени.

Отсоединил массу с аккумулятора и приступил к снятию нижнего подрулевого пластика 8D1953516.

• 1
• 2
• 3
• 4
• 5

Ремонт генераторов с

Спустя 80 тысяч пробега, дал о себе знать генератор купленный с разборки. При запуске двигателя услышал «чирканье», открыл капот — звук со стороны генератора. Заглушил мотор, взвёл ролик и освободил шкив генератора от ремня, крутнул рукой вал генератора — оно. Далее демонтаж гены на верстак.

Глушим ЕГР на дизеле

Кратенько о системе егр: EGR — это рециркуляция выхлопных газов, благодаря которой, инженеры добились уменьшенного содержания оксидов азота в выхлопных газах автомобиля, которые могут обострять легочные заболевания, образовывать смог. Исправная система егр работает в основном при средних

Замена обгонной муфты

На двигателях Audi, Volkswagen, Ford, Seat, в моем случае это двигатель 1.9 TDI AHU, 90 сильный турбодизель на генераторе стоит вместо литого шкива обгонная муфта. Она предназначенна для снижения нагрузки во время переключения передач, то есть рывков двигателя, на остальные агрегаты:

Как Снять Панель На Ауди 80

Операции по снятию рулевого колеса, рулевой колонки и приборной панели

1. Выключите и снимите рулевое колесо 2. Открутите два винта, которыми крепится верхняя крышка блока переключателей на рулевой колонке. 3. Выверните два винта, закрепите приборную панель снизу и одновременно аккуратно снимите ее с электронных площадок. Аккуратно положить в безопасное место. 4. Сними подвижные весла

. Потребовалось немного, чтобы открутить винт. и не крутить до конца

доступ к которому возможен через овальное отверстие с правой стороны нижней половины крышки переключателя на рулевой колонке 5. Потяните рулевую колонку в сборе на себя и отсоедините две белые колодки питания справа и слева от вала рулевого управления и осторожно поместите ее в безопасное место

6. Снимите заглушку Выключатель зажигания Операции по демонтажу центрального тоннеля

1. Снимите заднюю пепельницу и открутите два винта снизу 2. В области кнопки ручного тормоза выньте заглушку и открутите другой болт. 3. Поднимите стояночный тормоз и переместите освобожденную часть туннеля назад. 4. Открутите самонарезающий винт, который крепит раму ручки коробки передач 5. Открутите крышку ручки переключения передач и снимите кожаный чехол. Снимите переднюю часть туннеля с рамой Операции по снятию центральной консоли

Замена личинки замка на 100 С3
